로커 스위치 도면
보트 로커 스위치란 무엇인가요?
보트 로커 스위치는 요트 및 선박과 같은 해양 환경을 위해 특별히 설계된 중장비 전기 토글입니다. KCD4 시리즈는 견고한 직사각형 본체와 SIDE LIGHTS 기호가 조명된 표면을 특징으로 하여, 운영자가 활성화될 때 빛나는 레이저 에칭 아이콘을 통해 기능을 신속하게 식별할 수 있도록 합니다. 이 5핀 구성은 12V-24V 시스템에 최적화되어 있으며, 배수 펌프, 조명 및 항법 장비를 위한 신뢰할 수 있는 전력 관리를 보장합니다.
산업용 요트 스위치 개요

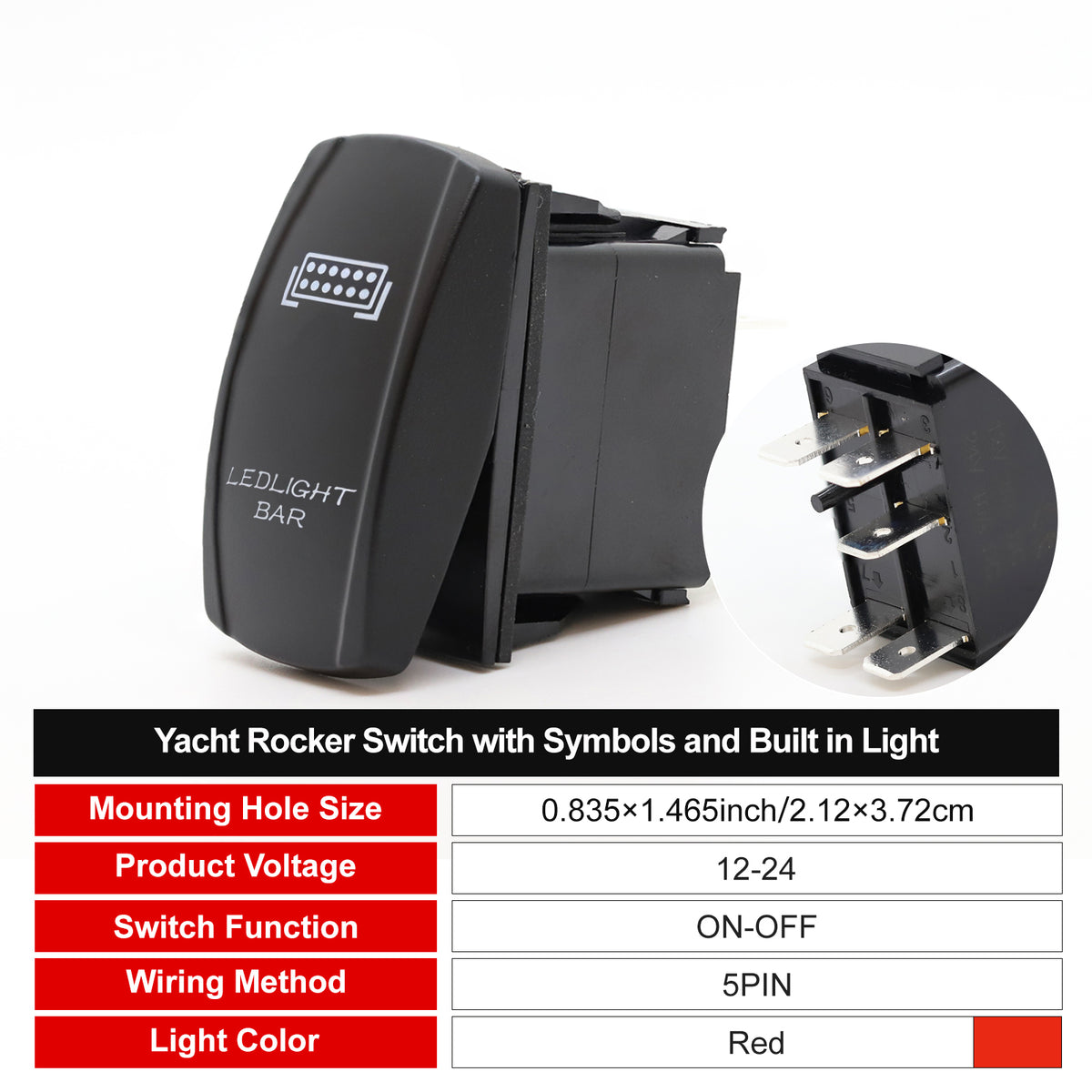

FILN FL3-KCD4-0401-21L은 표준 1.46"×0.83" (37mm×21mm) 장착 컷아웃을 특징으로 하는 프리미엄 보트 로커 스위치입니다. 이 모델은 고품질 ABS+PC 검은색 작동기 표면과 함께 빛나는 파란색 듀얼 LED로 조명되는 SIDE LIGHTS 레이저 에칭 기호로 구별됩니다. 해양 산업을 위해 제작되었으며, 후면에 5핀 단자 배열이 있는 2-위치 ON-OFF SPST 기능을 제공합니다. 조명된 KCD4 디자인은 어두운 캐빈이나 야간 항해 시 중요한 가시성을 제공하며, 매끄러운 표면은 세련되고 청소하기 쉬우며, 염수 분무와 산업 오염물에 저항합니다.
2-위치 스위치 기능 안내
| 기능 유형 | 회로 논리 | 전형적인 요트 사용 |
|---|---|---|
| 래칭 ON-OFF | 누른 위치에 유지됩니다. | 측면 조명, 캐빈 조명, 항법등 및 GPS 시스템. |
| 순간적 (ON)-OFF | 놓으면 OFF로 돌아갑니다. | 보트 경적, 앵커 윈치 또는 엔진 스타터. |
기술 사양
| 작동기 기호 | 측면 조명 |
| 재료 | ABS + PC |
| 패널 컷아웃 크기 | 1.46" × 0.83" (37mm × 21mm) |
| 스위치 기능 | ON-OFF SPST (2-위치) |
| 단자 구성 | 5핀 단자 (빠른 연결 6.3mm×0.8mm) |
| LED 구성 | 파랑/빨강 |
| 전압 및 정격 | 20A 12VDC; 10A 24VDC |
| 보호 등급 | 해양 사용을 위한 방수 IP65 |
| 포함된 배선 | 134mm 전선 (2×14AWG 및 1×18AWG) |
| 서비스 수명 | 10,000회 이상의 전기 사이클 |
세부사항: 내부 스위치 메커니즘
이 로커 스위치는 고품질 ABS 및 PC 재료로 제작되었으며, 내구성이 뛰어난 성능을 위해 설계된 강력한 내부 메커니즘을 특징으로 합니다. 일반 사용 중 10,000회 누름을 견딜 수 있도록 테스트되었으며, 액세서리에 대해 신뢰할 수 있고 일관된 작동을 보장합니다.
전문가 설치 단계
- 컷아웃 준비: 요트의 대시보드에 37mm x 21mm (1.46" x 0.83") 직사각형 구멍을 만드세요.
- 스위치 위치 조정: 스위치 작동기를 "측면 조명" 기호가 원하는 방향을 향하도록 정렬하세요.
- 스냅인 장착: 스위치 본체를 앞쪽에서 구멍에 밀어 넣으세요. 측면 장착된 이중 클립이 스위치를 단단히 고정합니다.
- 배선: 5핀 단자에 전선을 연결하세요. 고전류 경로에는 제공된 14AWG 전선을 사용하세요.
전문가 5핀 로커 스위치 배선 다이어그램 가이드
5핀 로커 스위치는 해양 및 자동차 응용 프로그램에서 일반적으로 사용되는 다목적 단극 이중 전환(SPDT) 스위치입니다. 상태 표시기 또는 대시보드 백라이트로 작동하도록 구성할 수 있는 내장 LED가 특징입니다. 아래는 핀 레이아웃의 기술적 분석과 두 가지 주요 배선 방법입니다.
핀 단자 레이아웃 정의:
- 핀 2: 주요 전원 입력(+)
- 핀 3: 장치(+)로의 부하 출력
- 핀 6: LED 표시기(+)용 양극 단자
- 핀 7: LED(-)용 접지 단자
- 핀 8: 점퍼 단자 (일반적으로 핀 7에 점퍼하여 이중 LED 접지에 사용됨)
옵션 1: 스위치와 함께 켜짐
이 구성에서는 연결된 장치가 켜져 있을 때만 스위치 LED가 켜집니다. 이는 활성 부하를 식별하는 데 이상적입니다.
- 전원(+) 소스를 핀 2에 연결하세요.
- 핀 3을 장치의 양극 단자에 연결하세요.
- 핀 6을 핀 3에 연결하세요. 이렇게 하면 스위치가 닫힐 때만 LED에 전원이 공급됩니다.
- 핀 7을 음극/접지 (-) 단자에 연결합니다.
- 핀 8을 핀 7에 연결하여 내부 LED 회로를 완성하세요.
옵션 2: 지속적인 배경 조명
배터리가 연결되어 있는 한 LED는 계속 켜져 있습니다. 이는 완전한 어둠 속에서 스위치를 찾기 위한 "배경 조명"에 적합합니다.
- 전원(+) 소스를 핀 2에 연결하세요.
- 핀 3을 장치의 양극 단자에 연결하세요.
- 핀 6을 핀 2에 연결하세요. 이렇게 하면 스위치 위치와 관계없이 LED에 지속적인 전원이 공급됩니다.
- 핀 7을 음극/접지 (-) 단자에 연결합니다.
- 핀 8을 핀 7에 연결하여 두 내부 아이콘 모두 접지 경로가 있도록 합니다.
기술 노트: 고전류 액세서리에는 항상 14-16 AWG 와이어를 사용하고, 최대 안전 준수를 위해 전원 공급원과 핀 2 사이에 인라인 퓨즈가 설치되어 있는지 확인하십시오 (UL/CE 기준).
글로벌 해양 솔루션
FILN 스위치는 전 세계적으로 요트, 스피드보트 및 상업 선박의 생산에 사용됩니다. 우리의 스위치는 모든 온보드 전기 장치의 전원을 제어하도록 설계되었습니다.
- 표준 모델에 대한 최소 주문 수량 없음
- 맞춤형 레이저 에칭 가능
- 전압 지원: 12V, 24V, 110V, 220V
- CE / UL / ISO9001 인증
- 빠른 글로벌 배송
자주 묻는 질문 (FAQ)
Q1: 이 보트 로커 스위치에 5핀은 왜 있나요?
5핀 구성은 듀얼 LED와 부하 접지를 독립적으로 제어할 수 있게 하여 서로 다른 조명 로직(동기화 vs. 고정)을 지원합니다.
Q2: 37mm x 21mm 크기가 표준 해양 패널과 호환되나요?
네, 1.46"x0.83" 컷아웃은 전문 요트 대시보드의 글로벌 표준입니다.
Q3: 보트의 빌지 펌프를 위한 특정 기호를 주문할 수 있나요?
물론입니다. 이 모델은 "측면 조명" 기능이 있으며, FILN은 모든 아이콘에 대해 맞춤형 레이저 에칭을 제공합니다.
Q4: 이 스위치는 오픈 데크에서 방수 기능이 있나요?
네, IP65 보호 등급을 갖추고 있어 방수 기능이 있으며 해양 대시보드에 적합합니다.
Q5: 이 스위치가 처리할 수 있는 최대 전류는 얼마인가요?
이 중량급 모델은 12VDC에서 20A, 24VDC에서 10A로 평가됩니다.
Q6: 어두운 곳에서 스위치가 켜져 있는지 어떻게 알 수 있나요?
고휘도 블루 듀얼 LED가 "측면 조명" 기호를 밝히며, 명확한 상태 가시성을 제공합니다.
Q7: 12V 자동차 프로젝트에 사용할 수 있나요?
네, RV, 트럭 및 20A 조명이 필요한 오프로드 차량에 적합합니다.
Q8: 사용된 재료는 무엇인가요?
본체와 액추에이터는 내화성과 내구성을 위해 고품질 ABS와 PC로 제작되었습니다.
Q9: 배선이 포함되어 있나요?
네, 14AWG 및 18AWG 와이어가 포함된 134mm 와이어 하니스가 제공되어 설치가 용이합니다.
Q10: 스위치의 서비스 수명은 얼마인가요?
산업 내구성을 위해 설계되었으며, 10,000회 이상의 전기 사이클에 대해 테스트되었습니다.
