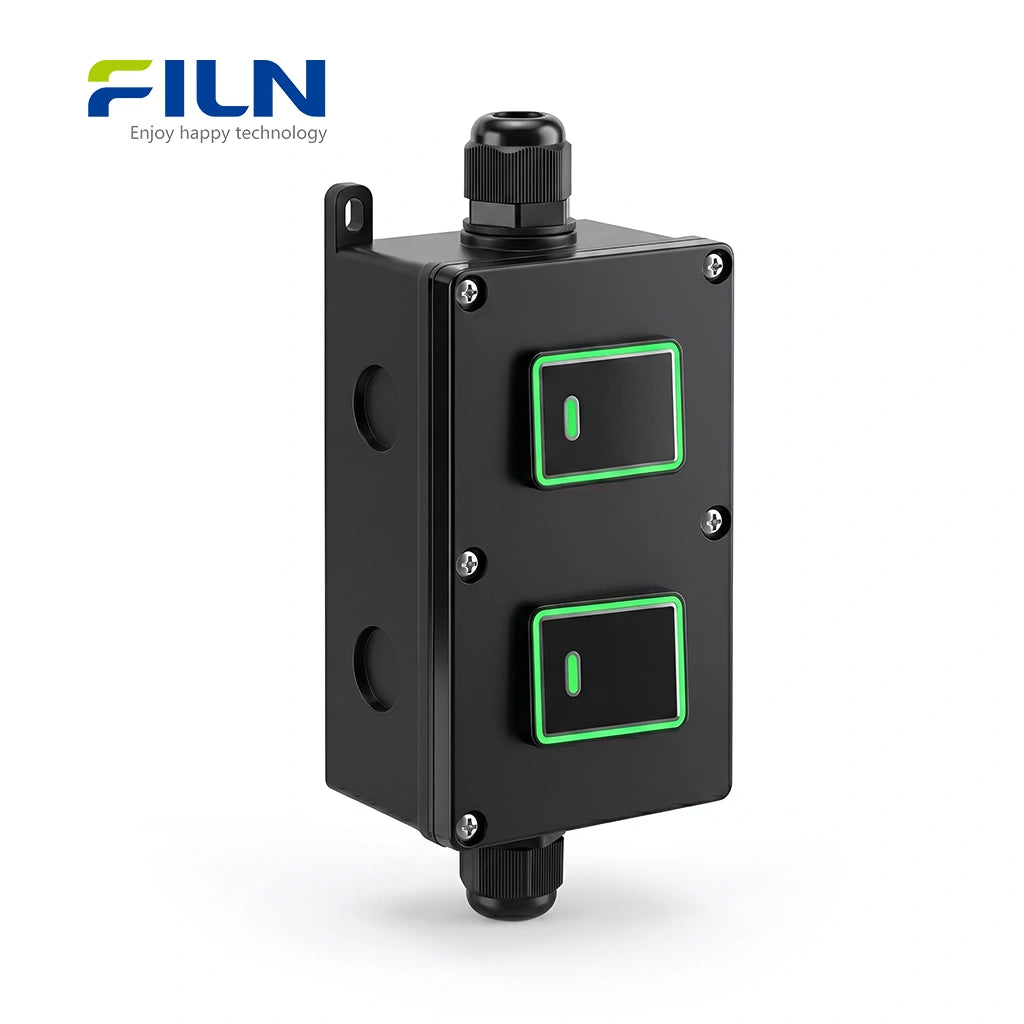

30A Boîte de jonction étanche Matériau PC Interrupteur à bascule étanche 4 broches FILN

Qu'est-ce qu'une boîte de jonction étanche avec interrupteur à bascule ?

Une boîte de jonction étanche est un boîtier de protection spécialisé conçu pour loger des connexions électriques et des dispositifs de commande comme des interrupteurs à bascule dans des environnements difficiles. Le modèle WB3-2T-2D401-082 intègre un interrupteur KCD4 à courant élevé de 30A dans un boîtier renforcé pour empêcher l'entrée d'eau, de poussière et de contaminants. Cette solution de qualité industrielle assure l'intégrité des circuits pour l'éclairage extérieur, les systèmes marins et les machines lourdes en combinant un blindage physique avec un contrôle électrique ergonomique.

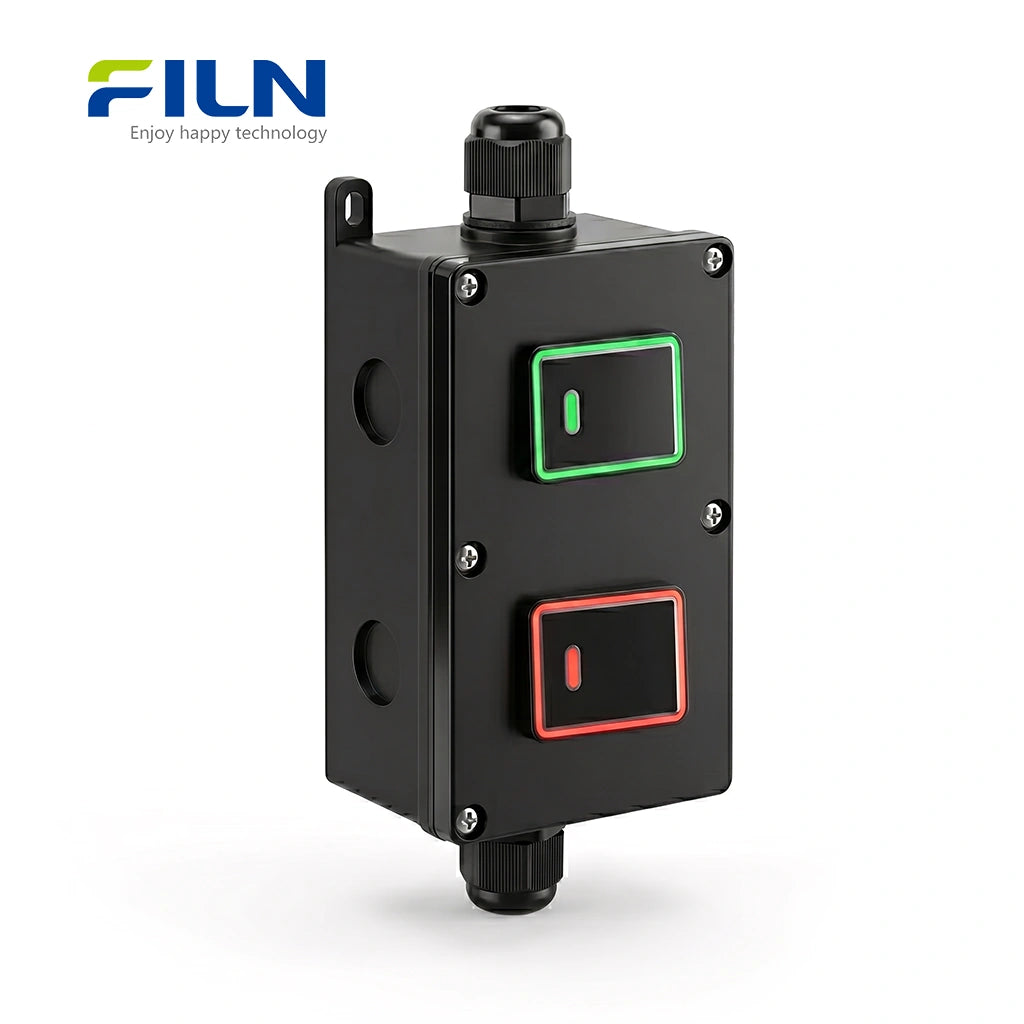

Aperçu du produit

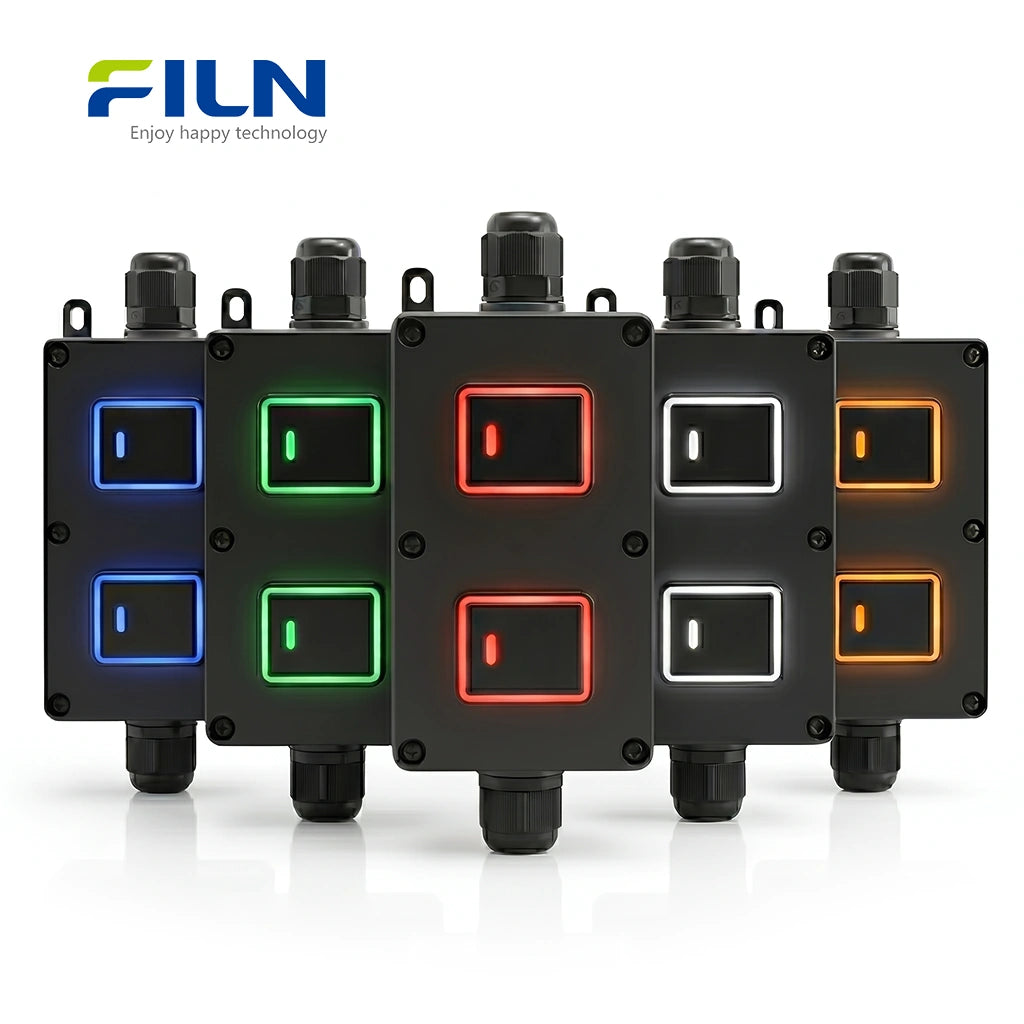

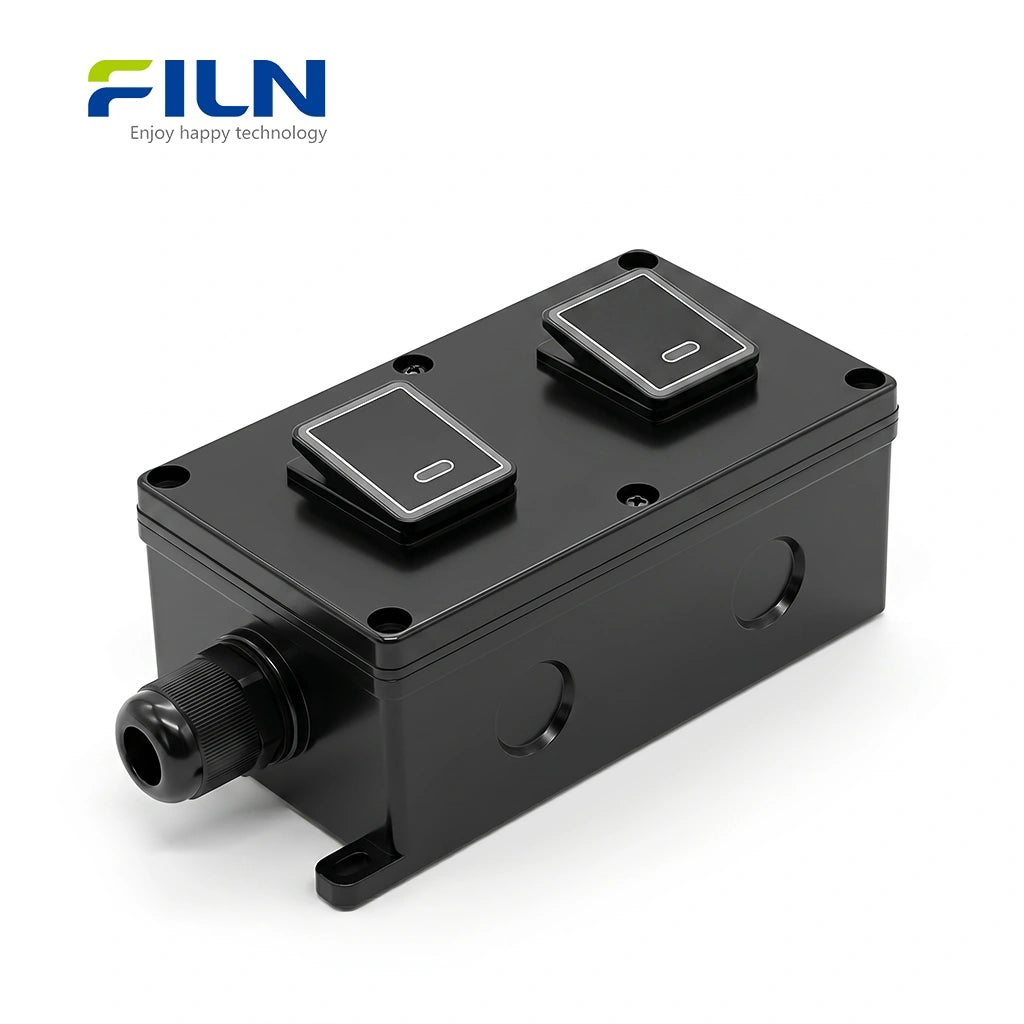

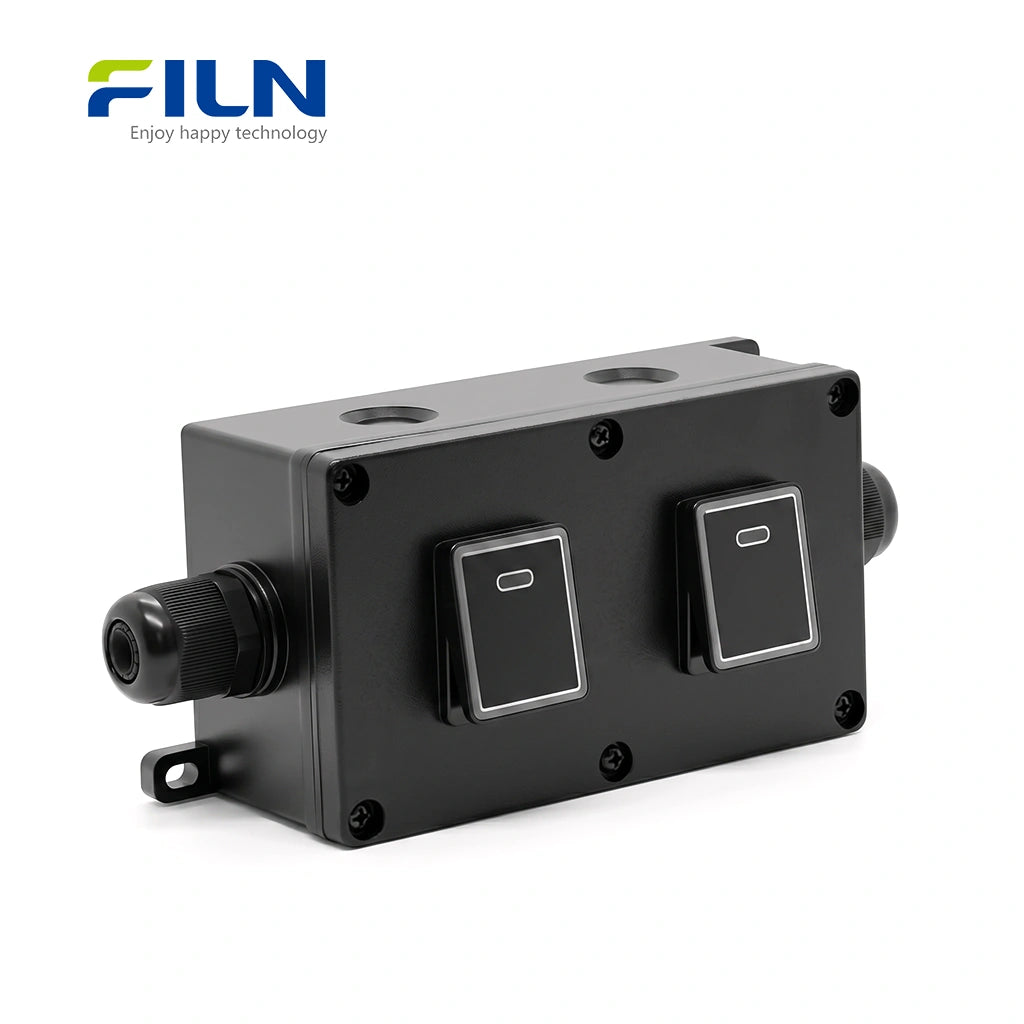

Le FILN WB3-2T-2D401-082 est un boîtier étanche à double interrupteur de qualité supérieure conçu pour la fiabilité. Dotée d'un interrupteur à bascule en aluminium brossé, cette unité offre une indication LED lumineuse (R/G/Y/B/W) pour une surveillance claire de l'état dans les environnements sombres. L'interrupteur à bascule KCD4 prend en charge des charges de courant élevé de 30A et est certifié CE, VDE, UL, RoHS et IP65. Conçue pour la polyvalence, sa taille de montage de 22x30mm et ses borniers à vis à 4 broches la rendent idéale pour l'automatisation industrielle, la distribution d'énergie de camping-car et l'aménagement paysager extérieur. La façade en métal brossé aluminium ajoute de la durabilité et une esthétique haut de gamme à votre tableau de commande.

Spécifications rapides

Paramètres de performance de l'interrupteur à bascule

Matériaux des composants

Caractéristiques générales

Comportement électrique et mécanique

Avantages techniques de l'interrupteur à bascule haute intensité 30A

L'interrupteur à bascule haute intensité 30A de FILN a été méticuleusement conçu pour les charges de puissance élevée et une durabilité extrême. Vous trouverez ci-dessous une comparaison technique détaillée soulignant les caractéristiques supérieures de notre modèle amélioré :

Guide d'application et de sélection

Pour garantir la sécurité et la longévité de votre équipement, nous recommandons le modèle amélioré 30A pour les applications intensives telles que les panneaux de contrôle industriels, les stations d'alimentation portables extérieures, les systèmes marins et les modifications automobiles haute performance. Pour les appareils résidentiels standard ou de faible puissance, notre article régulier reste une solution rentable et de haute qualité.

Comment installer et câbler un interrupteur à bascule KCD4 dans une boîte de jonction étanche

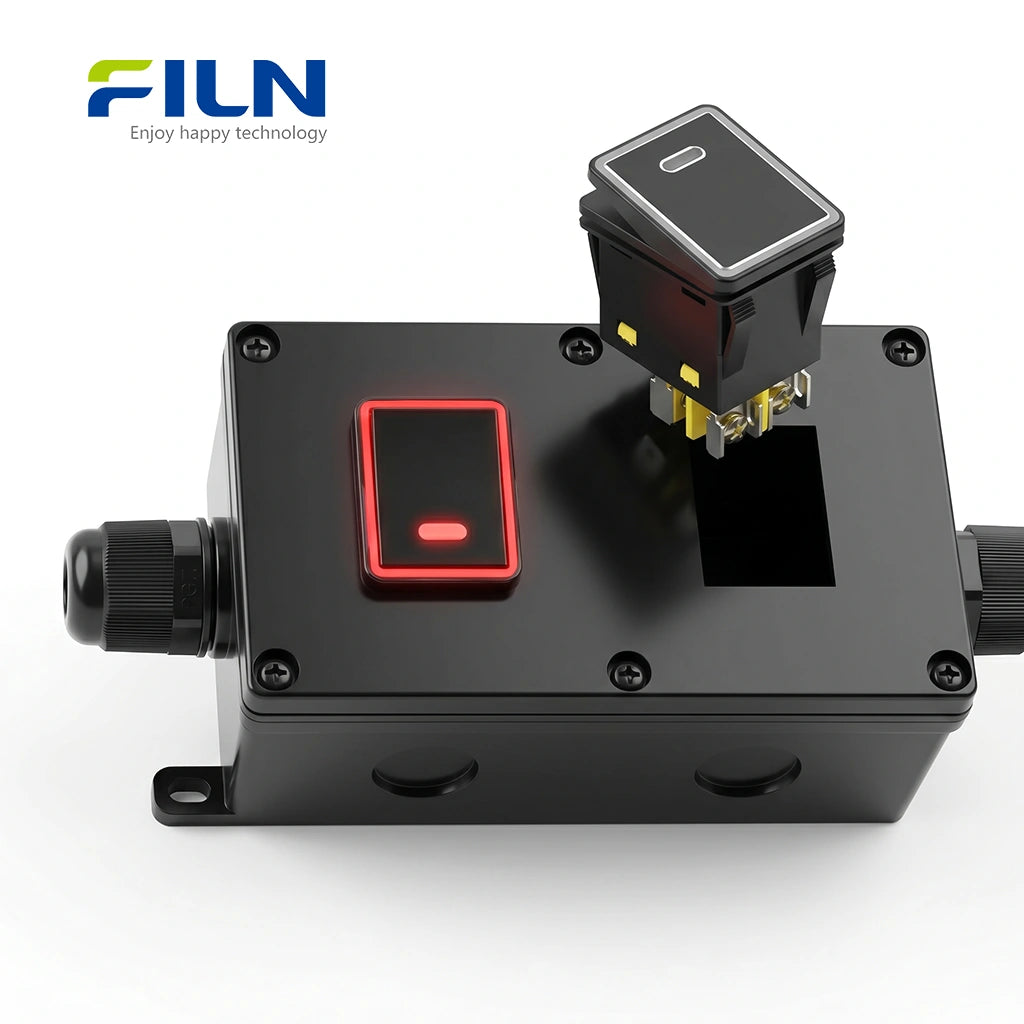

1. Installation de l'interrupteur à bascule KCD4 dans le panneau

L'interrupteur à bascule KCD4 est conçu pour un montage rapide sur panneau avec une structure à enclenchement sécurisée. Suivez ces étapes pour installer correctement l'interrupteur dans le panneau de votre boîte de jonction étanche :

1. Repérez l'ouverture standard de 22 × 30 mm sur le panneau de la boîte de jonction.
2. Alignez l'interrupteur à bascule avec l'ouverture, en vous assurant de la bonne orientation (direction du marquage ON/OFF).
3. Appuyez fermement l'interrupteur dans l'ouverture jusqu'à ce que les clips de retenue latéraux s'enclenchent.
4. Vérifiez que l'interrupteur est de niveau avec le panneau et qu'il ne bouge pas ou ne se desserre pas.

Cette conception à enclenchement assure une installation stable sans vis supplémentaires, ce qui la rend idéale pour les applications électriques industrielles et de bricolage.

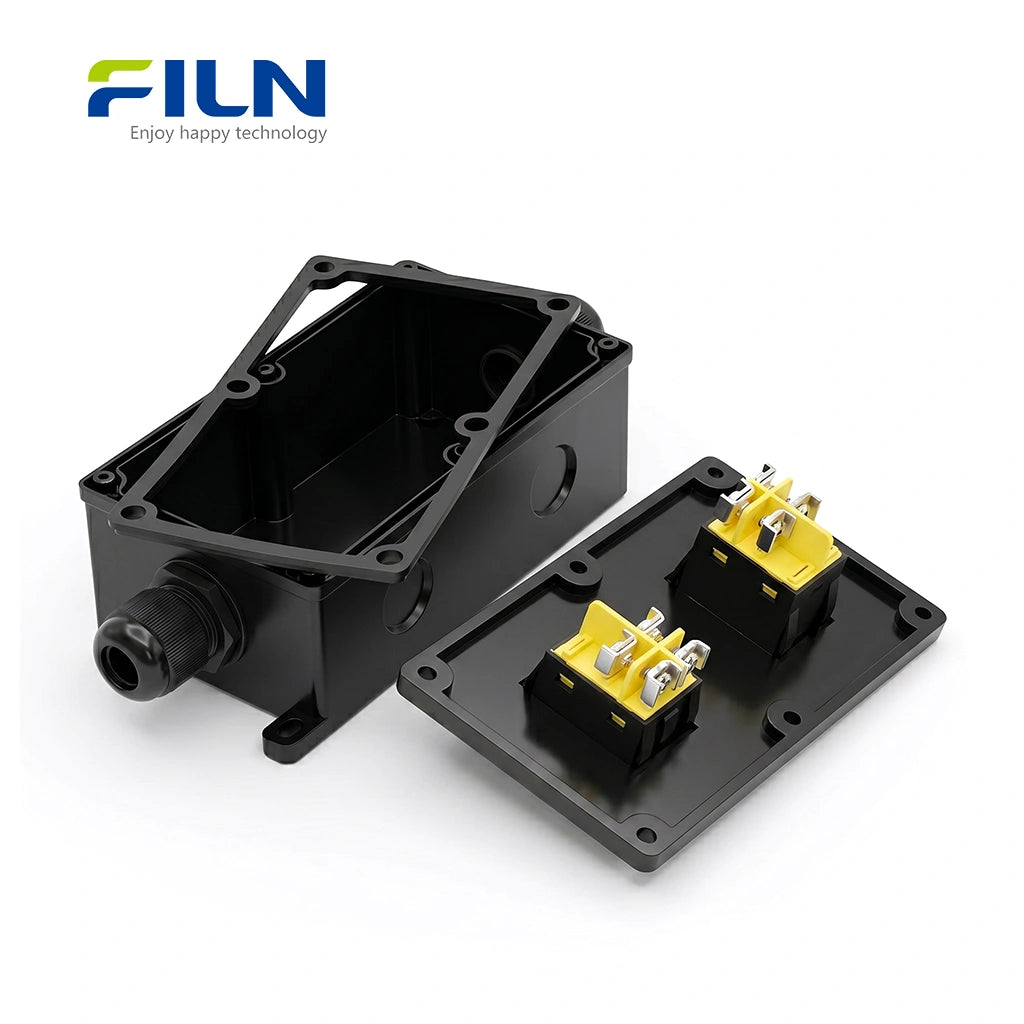

2. Câblage de l'interrupteur à bascule à 4 broches à bornes à vis

Cet interrupteur à bascule KCD4 à 4 broches utilise des bornes à vis pour des connexions électriques sécurisées et fiables. Il convient au contrôle de l'alimentation CA, aux appareils et équipements nécessitant une transmission de courant stable.

1. Insérez les fils électriques à travers le presse-étoupe étanche PG11 avant le câblage.
2. Dénudez environ 5 à 7 mm d'isolant de chaque fil pour exposer le conducteur.
3. Desserrez les borniers à vis à l'aide d'un tournevis.
4. Enroulez ou insérez fermement le fil dénudé autour de la borne métallique.
5. Serrez chaque vis solidement pour assurer un contact électrique fort et une résistance aux vibrations.
6. Vérifiez la configuration du câblage (Ligne/Charge) selon les exigences de votre circuit.

La conception à bornes à vis offre une excellente conductivité et est plus sûre que les connexions enfichables, en particulier dans les environnements à forte charge ou extérieurs.

3. Assemblage de la boîte de jonction étanche (IP65)

Après avoir installé et câblé l'interrupteur à bascule, terminez l'assemblage de la boîte de jonction étanche pour assurer une protection complète contre la poussière et l'eau.

1. Disposez soigneusement tous les fils internes pour éviter le pincement ou les interférences.
2. Placez correctement le joint le long du bord du boîtier pour maintenir l'étanchéité.
3. Fermez solidement le couvercle de la boîte de jonction.
4. Serrez toutes les vis du boîtier uniformément pour assurer une pression uniforme sur le joint.
5. Serrez fermement l'écrou du presse-étoupe PG11 pour comprimer la bague d'étanchéité autour du câble.
6. Vérifiez que le boîtier respecte les normes d'étanchéité IP65 sans espaces visibles.

Un assemblage correct est essentiel pour assurer une durabilité à long terme, en particulier dans les environnements extérieurs, humides ou industriels.

Comment câbler une boîte de jonction : Guide d'installation étape par étape

Un schéma de câblage d'interrupteur à bascule à 4 broches est essentiel pour gérer des charges de courant plus élevées ou fournir un retour visuel clair dans les systèmes électriques. Ces interrupteurs sont généralement de type Double Pôle Simple Jet (DPST) ou des configurations unipolaires spécialisées qui permettent à la lampe interne de fonctionner indépendamment ou en synchronisation avec l'appareil connecté. Selon vos besoins, le câblage de l'interrupteur à bascule peut être configuré pour un "éclairage indépendant" (toujours allumé) ou un "éclairage dépendant" (allumé lorsque l'appareil est actif).

Option 1: Lumière allumée lorsque l'appareil est en fonctionnement (Éclairage Dépendant)

Cette configuration est idéale lorsque vous avez besoin d'un indicateur visuel pour montrer que l'équipement est actuellement alimenté. Dans ce mode, la LED interne ne s'allume que lorsque l'interrupteur est basculé en position "Press".

• Connexion d'entrée : Connectez les fils positif (+) et négatif (-) de la source d'alimentation à l'ensemble de broches inférieur.
• Connexion de sortie : Connectez les bornes positive et négative de votre appareil à l'ensemble de broches supérieur.
• Logique : Lorsque l'interrupteur est fermé, le courant circule à travers l'appareil et complète simultanément le circuit interne de la lampe LED.


Figure 1 : Câblage pour l'éclairage LED pendant le fonctionnement de l'appareil.

Option 2 : La lumière de l'interrupteur reste allumée en permanence (Éclairage Indépendant)

Cette configuration est utile pour localiser l'interrupteur dans des environnements sombres (tels que les tableaux de bord de véhicules ou les panneaux de commande industriels). La LED interne reste allumée tant que la source d'alimentation est connectée, quel que soit l'état de l'appareil.

• Connexion d'entrée : Connectez les fils positif (+) et négatif (-) de la source d'alimentation à l'ensemble de broches supérieur (où la lampe interne est pontée en interne).
• Connexion de sortie : Connectez les bornes de l'appareil à l'ensemble de broches inférieur.
• Logique : La LED est alimentée directement par la ligne d'entrée, tandis que le mécanisme à bascule agit comme un gardien uniquement pour le courant circulant vers l'appareil.


Figure 2 : Câblage pour l'éclairage LED constant (Mode détecteur d'interrupteur).

Comparaison de la logique de fonctionnement

Type de configuration	État de l'interrupteur	État de l'appareil	État de la LED
Dépendant (Option 1)	Normal	ÉTEINT	ÉTEINT
	Appuyer	ALLUMÉ	ALLUMÉ
Indépendant (Option 2)	Normal	ÉTEINT	ALLUMÉ
	Appuyer	ALLUMÉ	ALLUMÉ

Considérations techniques et notes de sécurité

• Orientation des broches : Les interrupteurs à bascule à 4 broches ont généralement deux circuits parallèles. Assurez-vous de câbler le positif et le négatif sur les bonnes paires pour éviter un court-circuit.
• Correspondance de tension : Vérifiez si la lampe interne est conçue pour 12V DC ou 110V/220V AC. L'utilisation d'une lampe AC sur un circuit DC n'entraînera aucune lumière, tandis que l'inverse peut provoquer l'explosion de la lampe.
• Intensités nominales : La plupart des interrupteurs industriels à 4 broches (comme la série KCD4) supportent jusqu'à 15A-30A. Vérifiez que votre charge totale ne dépasse pas les spécifications du fabricant.
• Terminaison : Utilisez des cosses femelles à sertir de 6,3 mm de haute qualité. Assurez-vous qu'elles sont entièrement isolées pour éviter tout contact accidentel entre les bornes adjacentes.

Connaissance de l'industrie : Comment fonctionnent les boîtes de jonction

Dans les systèmes industriels, une boîte de jonction agit comme une interface critique entre la source d'alimentation et la charge. Elle fonctionne en fournissant un boîtier mécanique qui maintient la continuité électrique tout en isolant les connexions sensibles des dangers environnementaux. L'intégration d'un interrupteur à bascule KCD4 30A permet une isolation locale des circuits à courant élevé, ce qui est essentiel pour la sécurité de la maintenance et le contrôle opérationnel. Le joint étanche à l'air empêche l'oxydation des contacts en argent, prolongeant la durée de vie de l'interrupteur dans les environnements agricoles ou marins très humides.

FILN Approvisionnement direct d'usine

En tant que fabricant leader de composants électriques, FILN propose une personnalisation professionnelle pour les clients B2B du monde entier. Bénéficiez de prix directs d'usine et d'une expertise en ingénierie.

• ✅ Pas de MOQ : Test en petits lots pris en charge.
• ✅ Livraison rapide : Expédition mondiale rapide dans les délais impartis.
• ✅ Personnalisation : Tension (5V-220V), longueur de fil et connecteurs adaptés à votre projet.
• ✅ Certification : Conformité CE, UL et RoHS complète.

Site web officiel : www.filn.com
Email de contact : inquiry@cnylin.com.cn
