Schéma de boîte de jonction
Que sont les boîtes de jonction électriques étanches ?

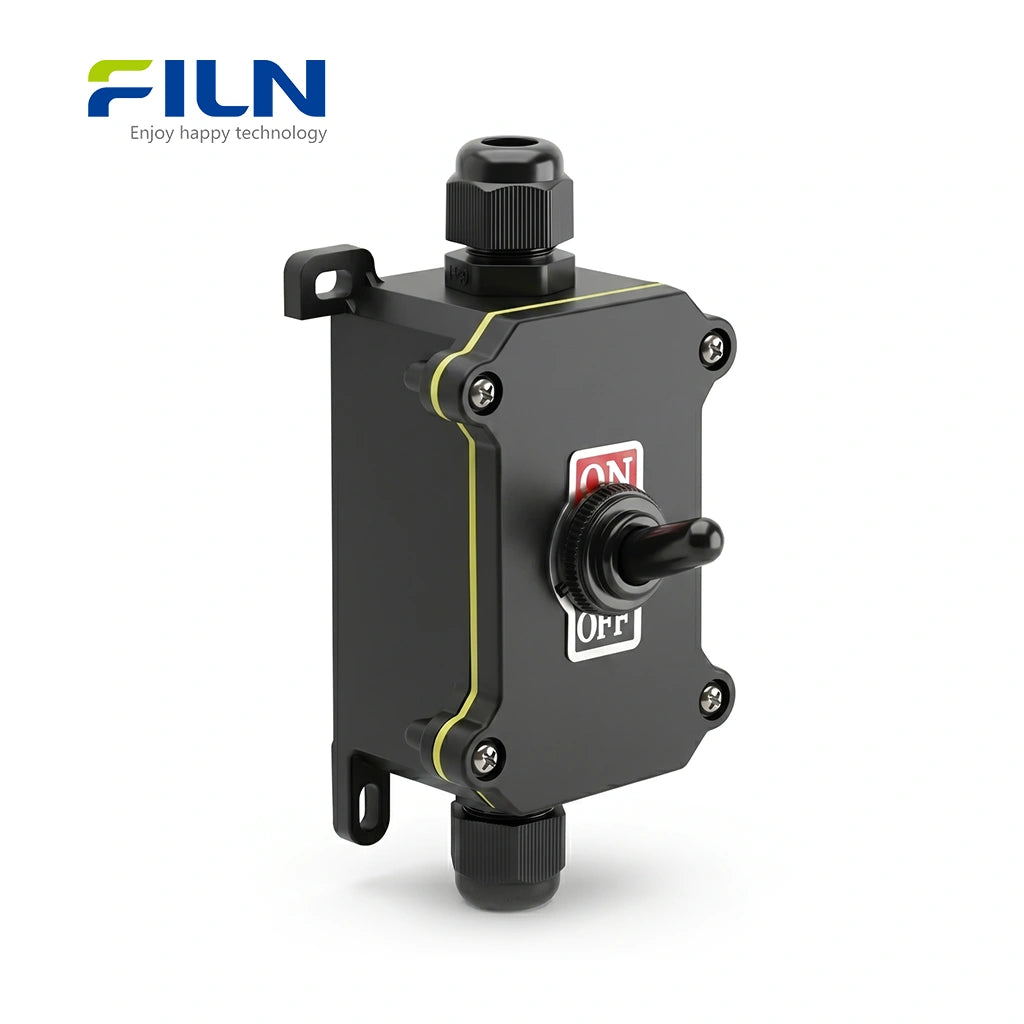

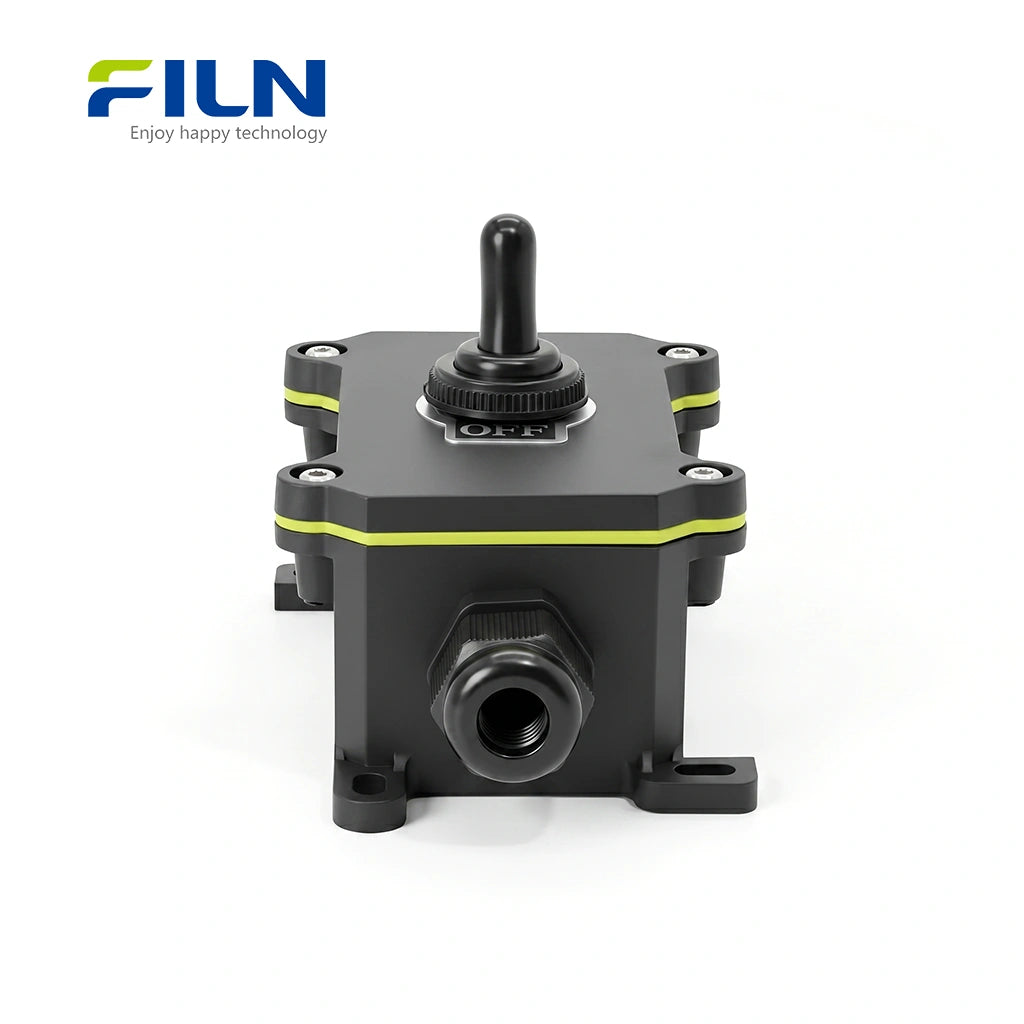

Les boîtes de jonction électriques étanches sont des boîtiers de protection spécialisés conçus pour abriter les connexions de câblage et les interrupteurs de commande, tels que les interrupteurs à levier ou les interrupteurs à bascule, les protégeant ainsi des dangers environnementaux. Ces unités assurent l'intégrité du circuit en empêchant l'entrée d'humidité, de poussière et d'agents corrosifs. Le modèle WB5-2T-D1021 intègre spécifiquement un boîtier ABS durable avec un interrupteur à levier haute performance, offrant un point de contrôle centralisé pour les systèmes électriques industriels et extérieurs.
Présentation du produit

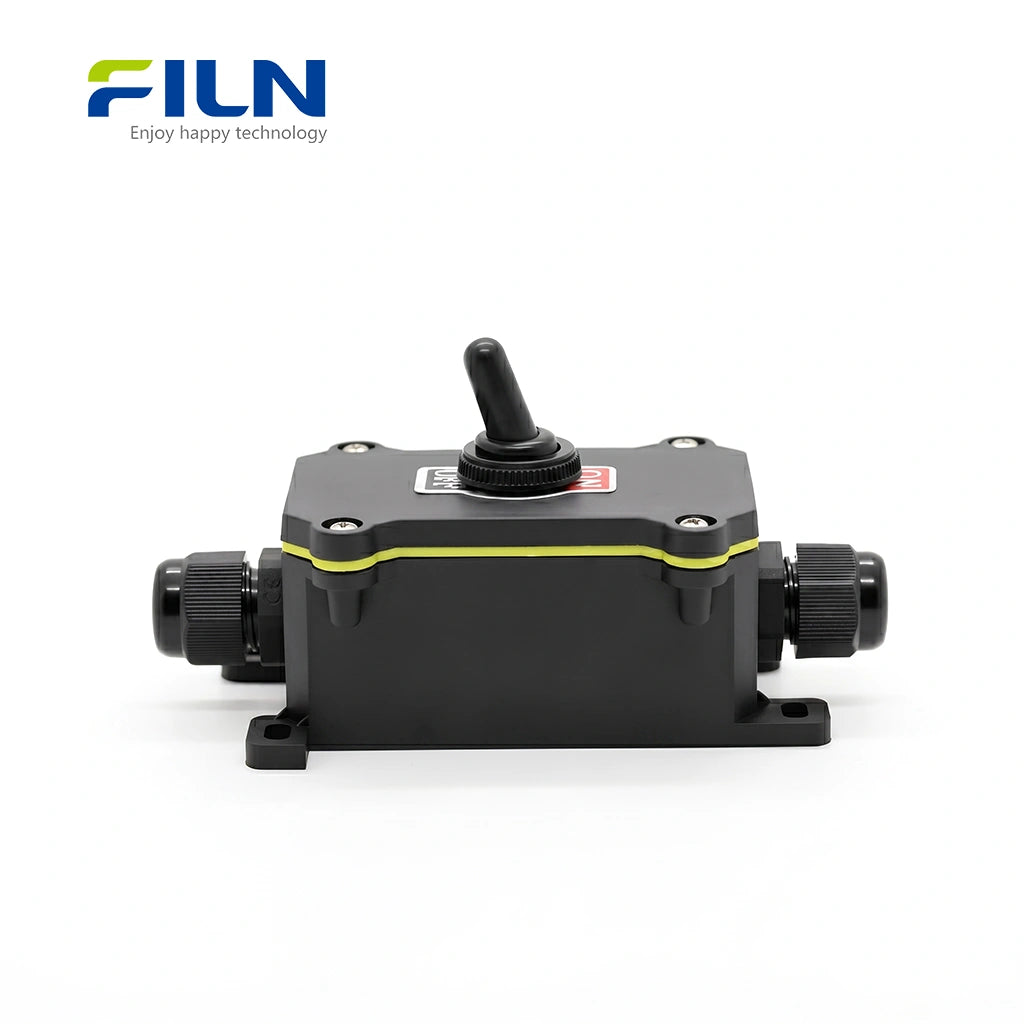

La série de boîtiers de jonction électriques étanches de FILN représente le summum de la sécurité des commandes industrielles. Comprenant le modèle WB5-2T-D1021, cet assemblage comprend un espace d'installation de 12 mm optimisé pour un interrupteur à levier à cycle élevé. Conçus pour les équipements industriels lourds, la distribution d'énergie marine et les systèmes d'éclairage extérieur, ces boîtiers sont certifiés par les normes les plus exigeantes, notamment ISO9001, CE, VDE, RoHS, SGS, UL et un indice d'étanchéité IP65. L'intégration de composants d'interrupteur à bascule à bornes à vis permet un câblage sécurisé et résistant aux vibrations. Ce boîtier industriel étanche dessert des industries allant des énergies renouvelables à l'automatisation agricole, assurant une fonctionnalité MARCHE-ARRÊT ou MARCHE-ARRÊT-MARCHE transparente dans les climats les plus exigeants.
Spécifications rapides
| Article de spécification | Détails |
|---|---|
| Modèle de boîte de jonction | WB5-2T-D1021 |
| Type de connecteur étanche | PG9 |
| Configuration de câblage | Entrée unique, sortie unique / Entrée de ligne, sortie de ligne |

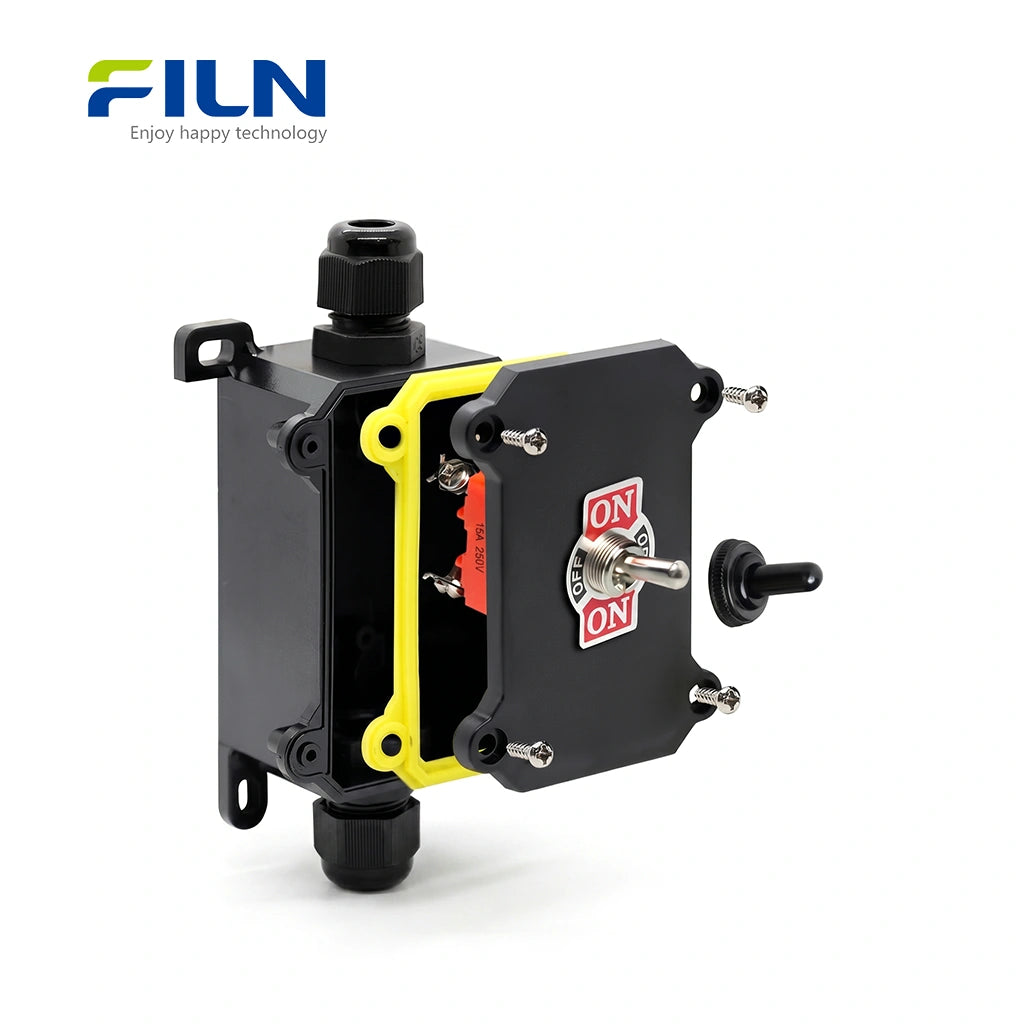

| Taille d'installation | 12 mm / 0,47 pouce |

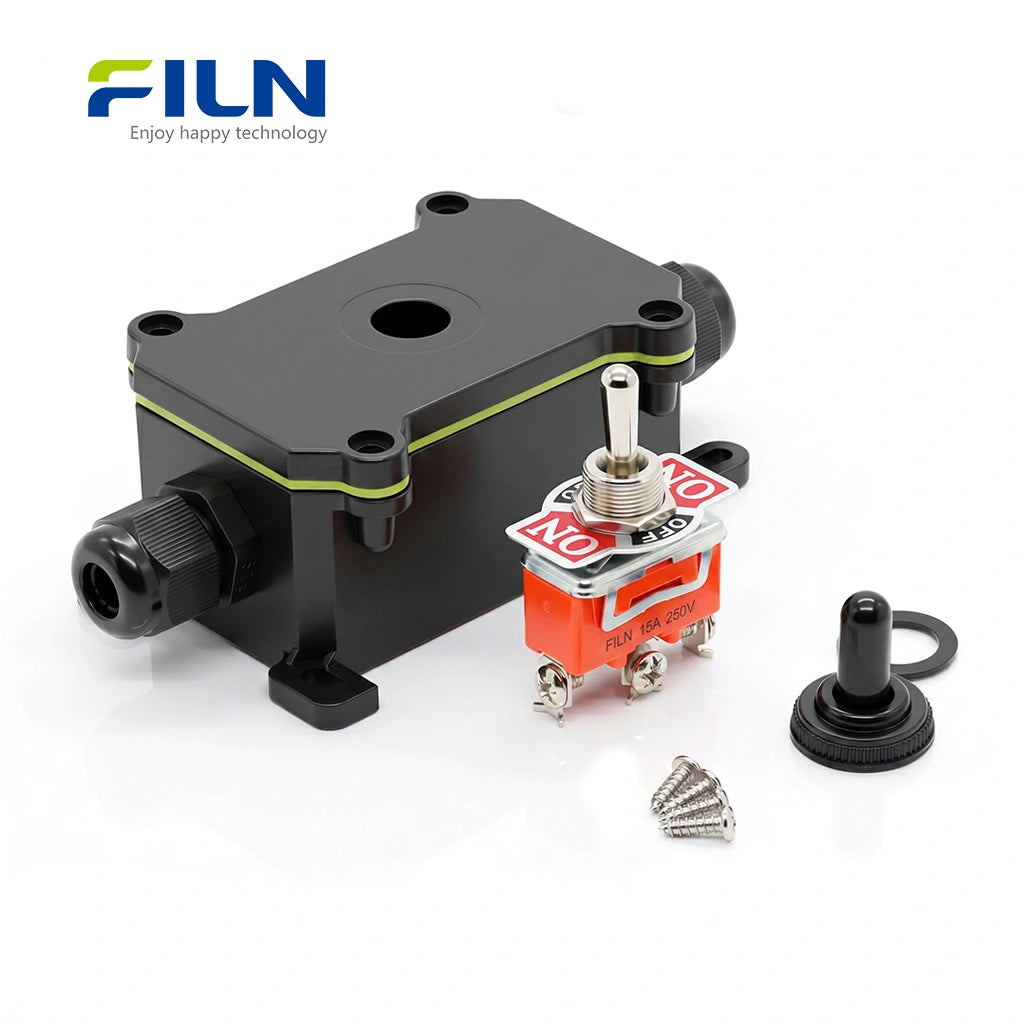

| Fonctions de l'interrupteur | MARCHE-ARRÊT / MARCHE-ARRÊT-MARCHE (SPST / SPDT) |
| Couleur de l'indicateur LED | Non éclairé |

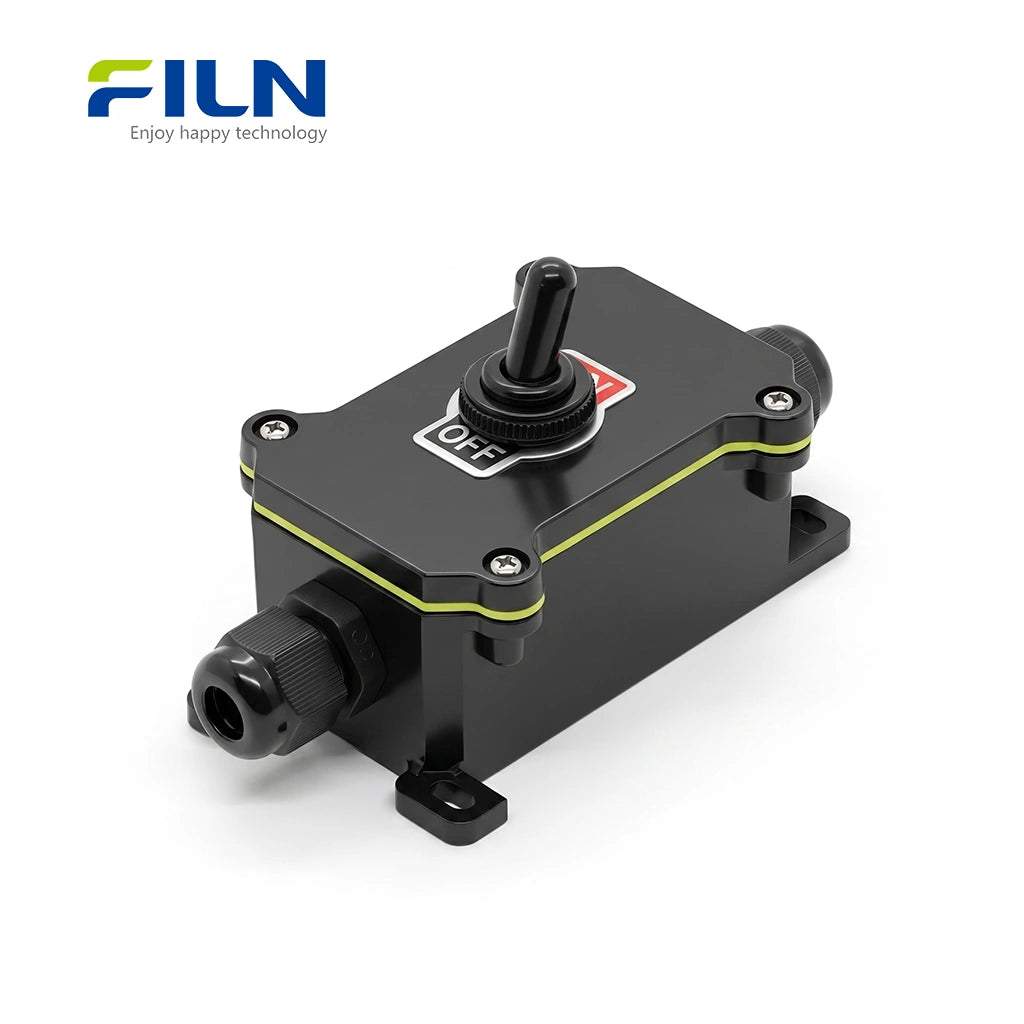

| Style de tête d'interrupteur | Actionneur à levier avec capuchon étanche |

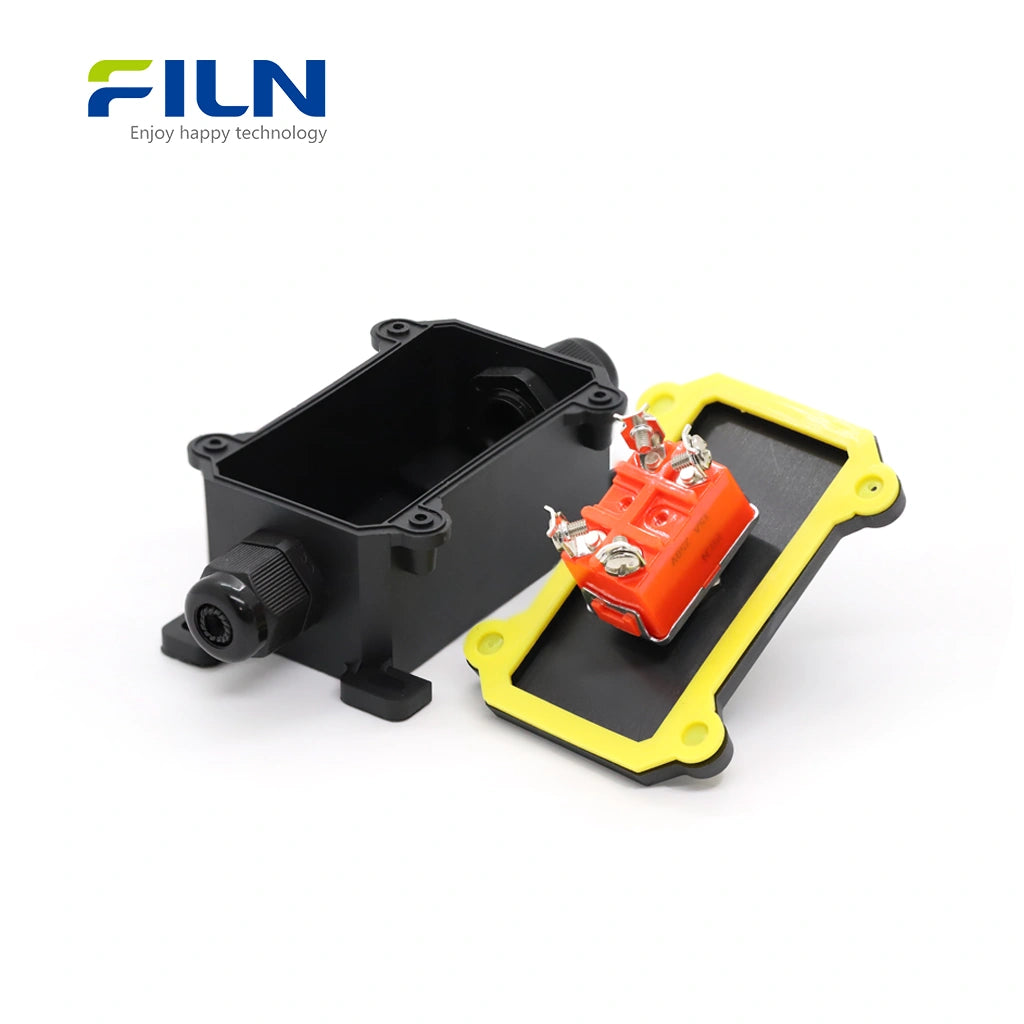

| Type de terminal | Bornes à vis 2 broches / 3 broches / 4 broches / 6 broches |
Applications industrielles
Le système de boîtiers de jonction électriques étanches est un composant essentiel dans divers secteurs :
- Éclairage extérieur : Idéal pour les fontaines paysagères, les projecteurs de jardin et les pompes de piscine nécessitant une protection IP65.
- Marine et camping-car : Commandes de pompe de cale et distribution 12 V dans des environnements à forte teneur en sel et en humidité.
- Machines industrielles : Arrêts d'urgence ou déclencheurs de puissance pour les nettoyeurs haute pression et les systèmes de convoyage.
- Agriculture : Ventilation de serre et commandes de solénoïdes d'irrigation automatisée.
Connaissances industrielles : SPST vs SPDT
Comprendre la logique mécanique des interrupteurs est vital pour la sélection d'un boîtier industriel étanche :

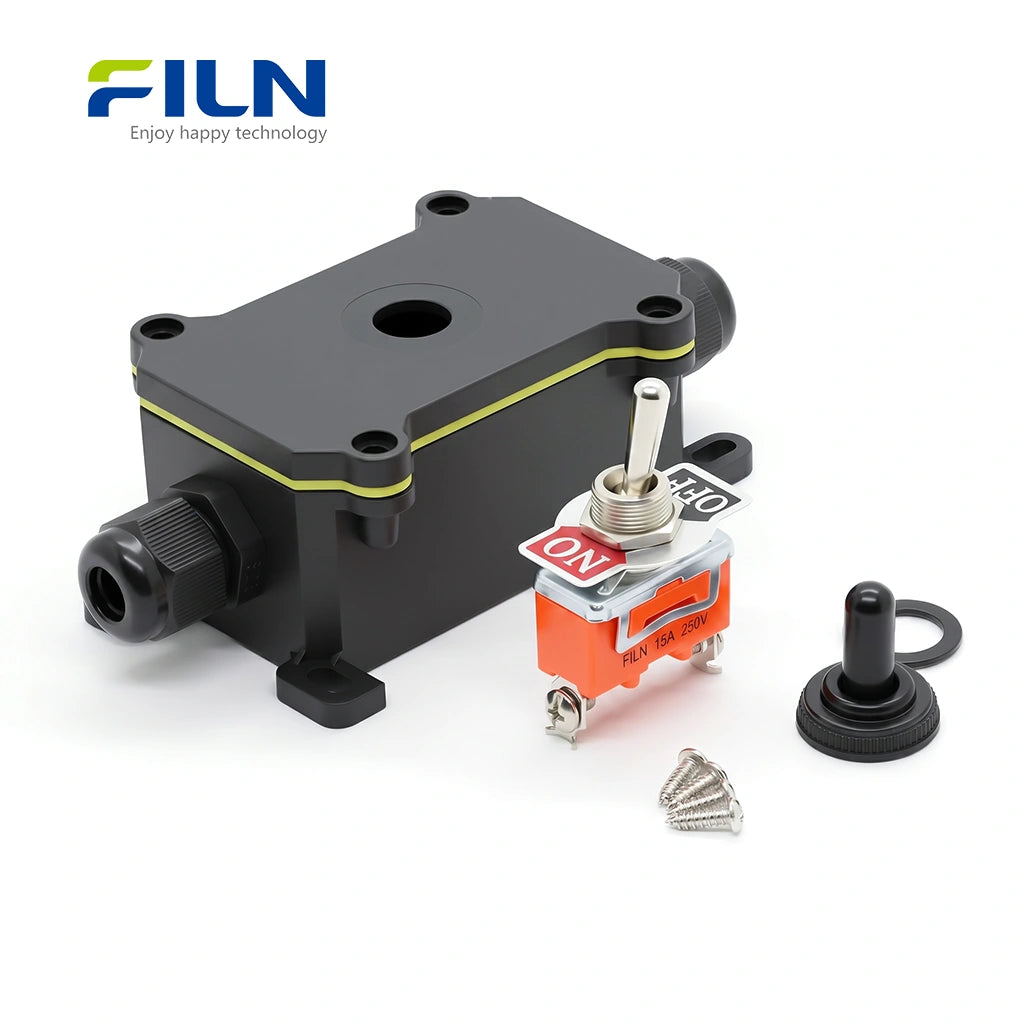

- SPST (Single Pole Single Throw - Unipolaire Unidirectionnel) : Un simple interrupteur MARCHE-ARRÊT qui contrôle un circuit. Il a 2 bornes.

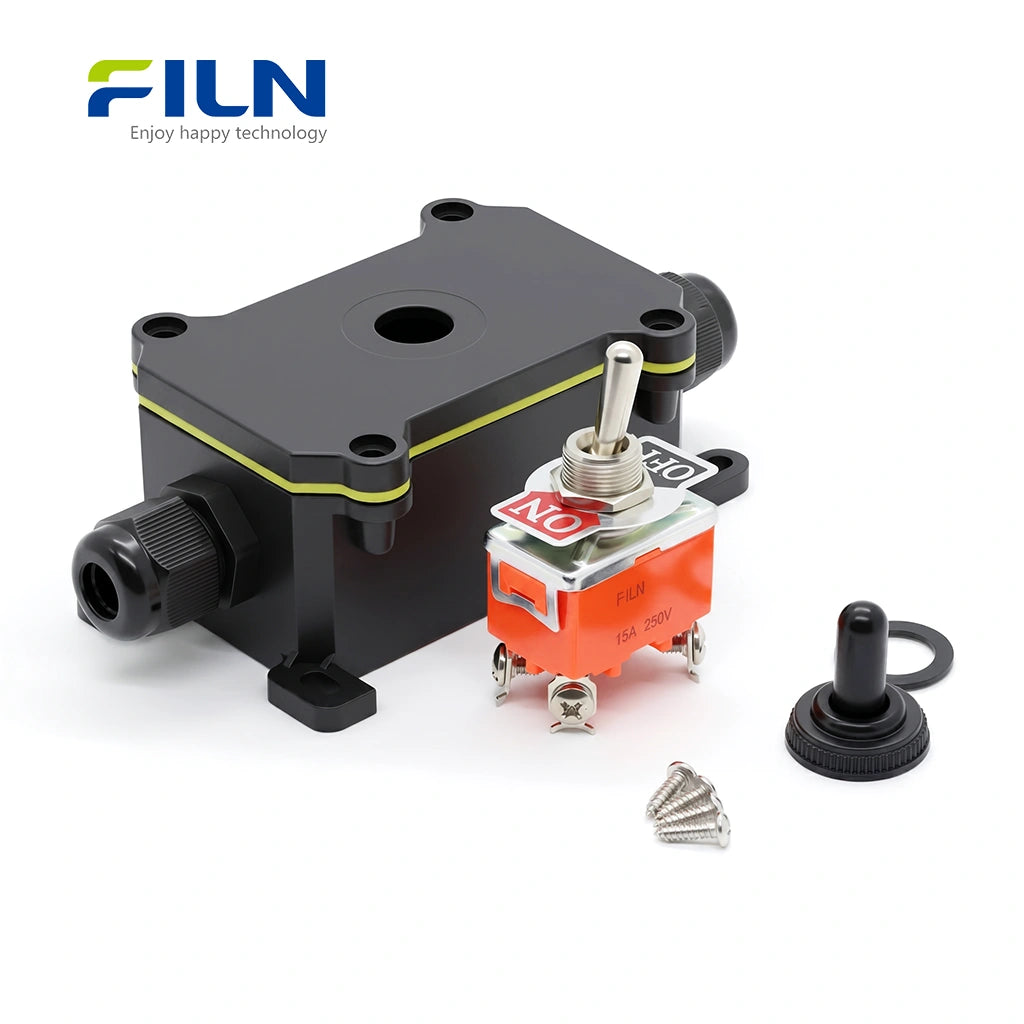

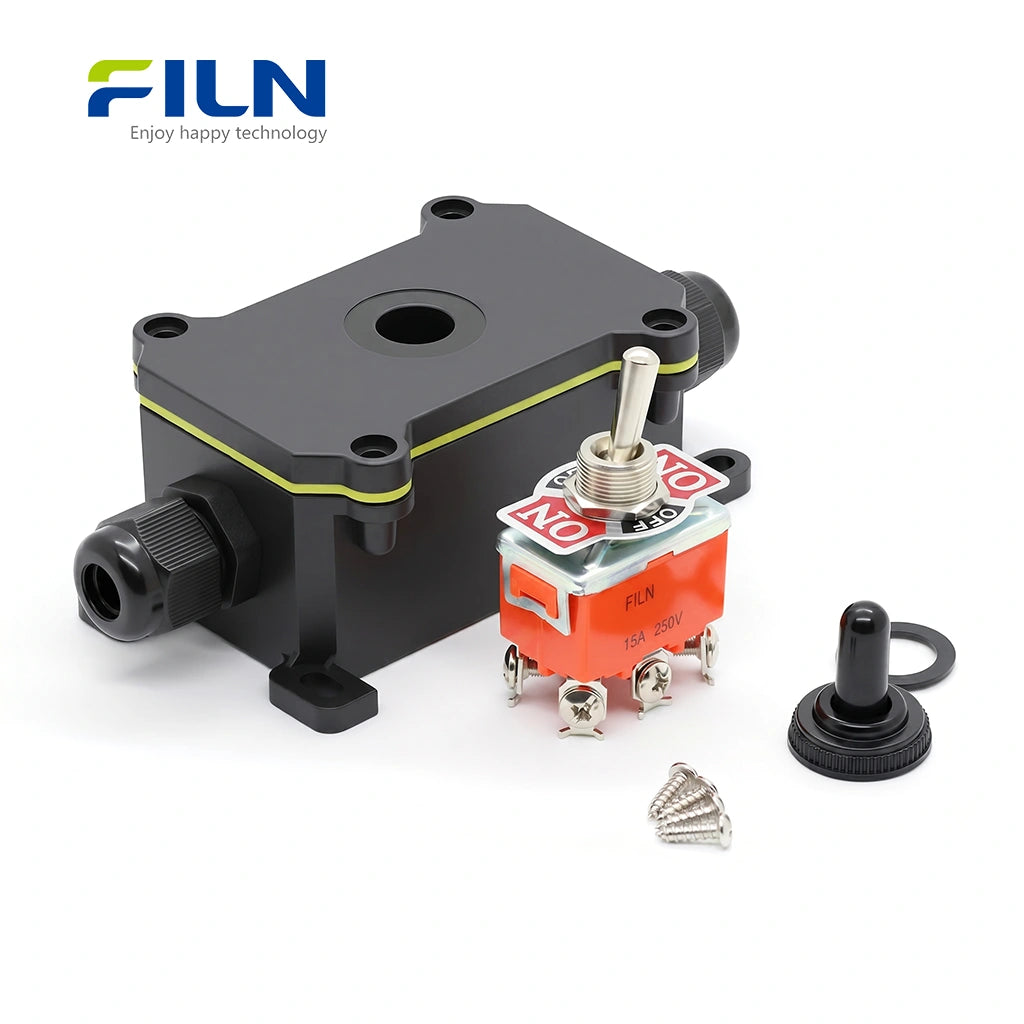

- SPDT (Single Pole Double Throw - Unipolaire Bidirectionnel) : Un interrupteur à inverseur qui peut connecter une borne commune à l'une des deux autres bornes. Ceci est idéal pour alterner entre deux charges différentes (par exemple, configuration MARCHE-ARRÊT-MARCHE).
Approvisionnement direct d'usine FILN
Collaborez avec FILN pour un accès direct à l'excellence manufacturière. Nous offrons :
- AUCUN MOQ : Les commandes de petits lots sont les bienvenues.
- Livraison rapide : Optimisation de la logistique mondiale.
- Certification : UL, CE, RoHS, VDE.
- Personnalisation : Tension, longueur de fil, connecteurs.
Site web officiel de FILN : www.filn.com
Courriel de contact : inquiry@cnylin.com.cn
Foire aux questions
Q1 : Qu'est-ce qu'une boîte de jonction étanche avec un interrupteur à levier ?
R1 : C'est un boîtier électrique de protection qui abrite un interrupteur à levier, conçu pour offrir une résistance à l'eau et à la poussière pour le contrôle électrique dans des environnements difficiles.
Q2 : Comment fonctionnent les interrupteurs KCD1 à 4 broches avec l'éclairage ?
R2 : La conception à 4 broches utilise généralement deux broches pour le circuit principal et deux broches pour l'indicateur LED, permettant un retour d'état éclairé.
Q3 : Quel est l'avantage du modèle WB5-2T-D1021 ?
R3 : Ce modèle offre un encombrement d'installation compact de 12 mm avec une capacité de courant élevée (30 A), ce qui le rend parfait pour les applications d'alimentation industrielles.
Q4 : Puis-je l'utiliser pour le câblage SPDT ?
R4 : Oui, nous proposons des interrupteurs à levier en SPST (Unipolaire Unidirectionnel) et SPDT (Unipolaire Bidirectionnel) pour correspondre à la conception de votre circuit.
Q5 : Quelle est l'intensité nominale maximale ?
R5 : Ces interrupteurs sont évalués jusqu'à 30 A 250 VAC, adaptés aux charges industrielles lourdes.
Chers clients,
Chez FILN, nous sommes spécialisés dans la fourniture de voyants lumineux, de boutons-poussoirs et d'interrupteurs à bascule conçus avec précision et adaptés à vos besoins spécifiques. Bien que nos produits soient par défaut des plages de tension standard (12-24V et 110-220V), nous comprenons que les applications spécialisées exigent de la flexibilité.
Besoin d'une solution de tension personnalisée ? Il vous suffit de nous informer de vos spécifications de tension souhaitées (par exemple, 5V, 48V ou des plages non standard), et notre équipe d'ingénieurs élaborera une solution dans un délai de 10 à 15 jours ouvrables.
Pourquoi choisir FILN pour la fabrication sur mesure ?
✅ Expertise fiable : Plus de 20 ans d'expérience dans la production de composants électroniques de qualité industrielle.
✅ Personnalisation de bout en bout : Des ajustements de tension aux conceptions sur mesure (forme, couleur, indice de protection IP), nous nous adaptons à vos besoins.
✅ Qualité garantie : Toutes les commandes personnalisées subissent des tests rigoureux pour répondre aux normes CE/RoHS/IP65.
✅ Support évolutif : Qu'il s'agisse de prototypage ou de commandes en gros, nous assurons une livraison sans faille.
Comment ça marche
Consultation : Partagez vos exigences techniques par e-mail ou via notre formulaire de contact.
Conception et approbation : Recevez des modèles 3D ou des échantillons pour confirmation.
Production et contrôle qualité : Fabrication de précision avec des mises à jour en temps réel.
Expédition mondiale : Logistique traçable jusqu'à votre porte.
Contactez-nous dès aujourd'hui
E-mail : inquiry@cnylin.com.cn
