Boîte de Jonction Étanche 30A Panneau Aluminium Interrupteur à Bascule Interrupteur à Bascule CE UL FILN

Qu'est-ce qu'une boîte de jonction étanche ?

Une boîte de jonction étanche est un boîtier électrique spécialisé conçu pour protéger les connexions de câblage et les interfaces de commutateur de l'humidité, de la poussière et des contaminants environnementaux. Dans les applications industrielles et marines, ces unités offrent un logement sécurisé pour des composants comme l'interrupteur à bascule KCD4, assurant l'intégrité du circuit dans des conditions difficiles. Le modèle WB1-2T-D401-082 intègre un interrupteur à courant élevé de 30A dans un boîtier ABS scellé pour prévenir les pannes électriques dues à l'oxydation ou à l'infiltration d'eau.

Présentation du produit

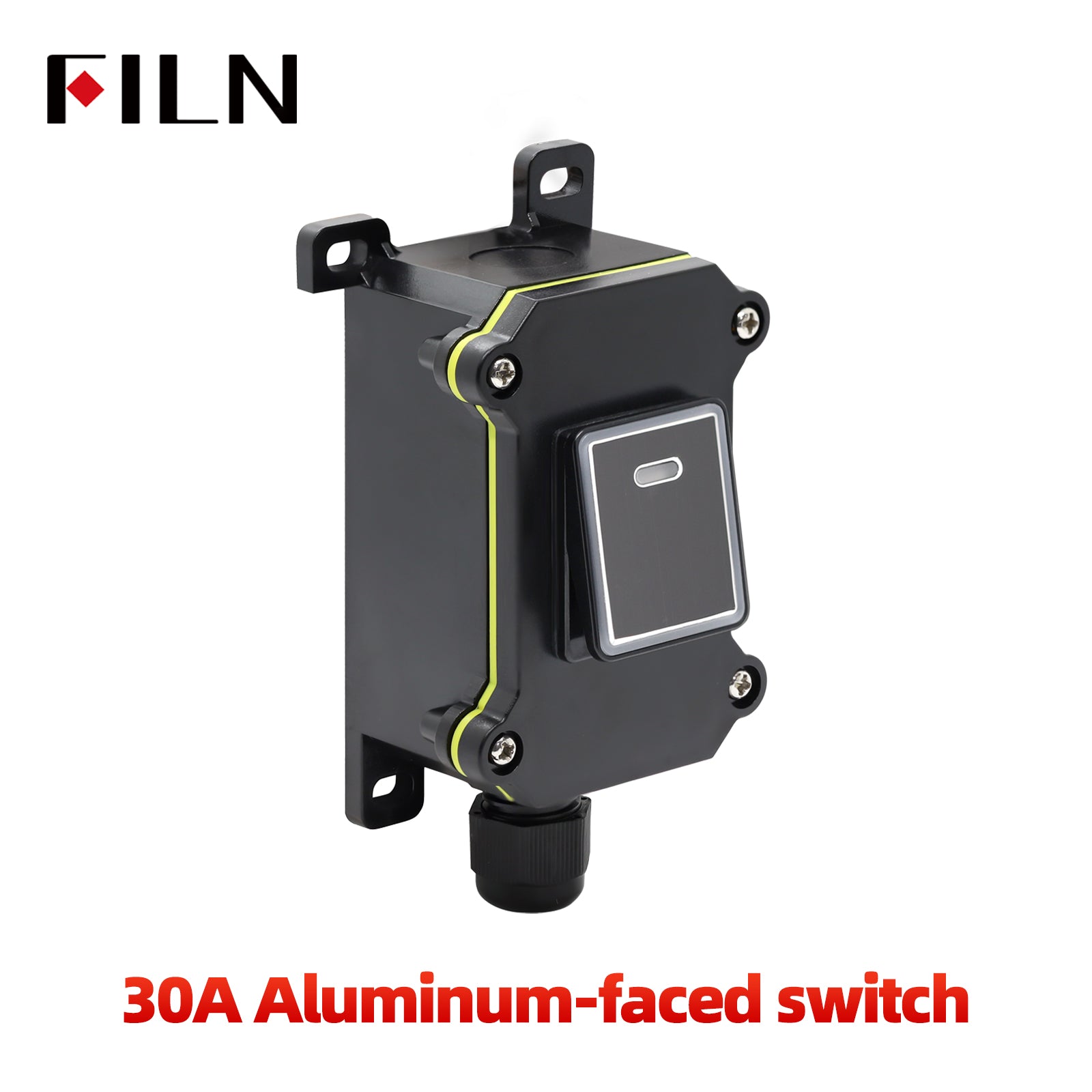

Le FILN WB1-2T-D401-082 est une boîte de jonction étanche robuste conçue pour la fiabilité. Cette unité dispose d'un interrupteur à bascule haute intensité de 30A avec une surface en aluminium inoxydable, offrant un retour tactile supérieur et une finition esthétique. Certifié par ISO9001, CE, VDE, RoHS, SGS, UL et IP65, il est conçu pour les industries exigeantes telles que la marine, les véhicules récréatifs et l'aménagement paysager extérieur. L'interrupteur utilise une taille de montage de 22x30mm et des bornes à vis à 4 broches pour un câblage sécurisé et résistant aux vibrations. Que ce soit dans une salle des machines sombre ou un jardin extérieur, la LED illuminée (couleurs RGYBW) assure une haute visibilité et une sécurité opérationnelle.

Spécifications rapides

Paramètres de performance électrique

Matériaux des composants

Caractéristiques générales & mécaniques

Avantages techniques de l'interrupteur à bascule haute intensité 30A

L'interrupteur à bascule haute intensité 30A FILN a été méticuleusement conçu pour les charges de forte puissance et une durabilité extrême. Vous trouverez ci-dessous une comparaison technique détaillée mettant en évidence les caractéristiques supérieures de notre modèle amélioré :

Guide d'application et de sélection

Pour garantir la sécurité et la longévité de votre équipement, nous recommandons le modèle amélioré de 30A pour les applications intensives telles que les panneaux de commande industriels, les stations d'alimentation portables extérieures, les systèmes marins et les modifications automobiles haute performance. Pour les appareils résidentiels standard ou de faible puissance, notre article régulier reste une solution rentable et de haute qualité.

Comment installer et câbler un interrupteur à bascule KCD4 dans une boîte de jonction étanche

1. Installation de l'interrupteur à bascule KCD4 dans le panneau

L'interrupteur à bascule KCD4 est conçu pour un montage rapide sur panneau avec une structure à encliquetage sécurisée. Suivez ces étapes pour installer correctement l'interrupteur dans le panneau de votre boîte de jonction étanche :

1. Repérez la découpe standard de 22×30 mm sur le panneau de la boîte de jonction.
2. Alignez l'interrupteur à bascule avec l'ouverture, en vous assurant de la bonne orientation (direction du marquage ON/OFF).
3. Appuyez fermement sur l'interrupteur dans la découpe jusqu'à ce que les clips de retenue latéraux s'enclenchent.
4. Vérifiez que l'interrupteur affleure le panneau et ne bouge pas ou ne se desserre pas.

Cette conception à encliquetage assure une installation stable sans vis supplémentaires, ce qui la rend idéale pour les applications électriques industrielles et de bricolage.

2. Câblage de l'interrupteur à bascule à borne à vis à 4 broches

Cet interrupteur à bascule KCD4 à 4 broches utilise des bornes à vis pour des connexions électriques sécurisées et fiables. Il convient au contrôle de l'alimentation CA, aux appareils et aux équipements nécessitant une transmission de courant stable.

1. Insérez les fils électriques à travers le presse-étoupe étanche PG9 avant le câblage.
2. Dénudez environ 5 à 7 mm d'isolant de chaque fil pour exposer le conducteur.
3. Desserrez les bornes à vis à l'aide d'un tournevis.
4. Enroulez ou insérez fermement le fil exposé autour du plot de borne métallique.
5. Serrez chaque vis fermement pour assurer un contact électrique solide et une résistance aux vibrations.
6. Vérifiez la configuration du câblage (Ligne/Charge) selon les exigences de votre circuit.

La conception à borne à vis offre une excellente conductivité et est plus sûre que les connexions enfichables, en particulier dans les environnements à forte charge ou extérieurs.

3. Assemblage de la boîte de jonction étanche (IP65)

Après avoir installé et câblé l'interrupteur à bascule, terminez l'assemblage de la boîte de jonction étanche pour assurer une protection complète contre la poussière et l'eau.

1. Disposez soigneusement tout le câblage interne pour éviter les pincements ou les interférences.
2. Placez correctement le joint le long du bord du boîtier pour maintenir l'étanchéité.
3. Fermez solidement le couvercle de la boîte de jonction.
4. Serrez toutes les vis du boîtier uniformément pour assurer une pression uniforme sur le joint.
5. Serrez fermement l'écrou du presse-étoupe PG9 pour comprimer la bague d'étanchéité autour du câble.
6. Vérifiez que le boîtier respecte les normes d'étanchéité IP65 sans aucun espace visible.

Un assemblage correct est essentiel pour garantir une durabilité à long terme, en particulier dans les environnements extérieurs, humides ou industriels.

Schéma de câblage complet de l'interrupteur à bascule et guide de connexion

Un schéma de câblage d'interrupteur à bascule à 4 broches est essentiel pour gérer des charges de courant plus élevées ou fournir un retour visuel clair dans les systèmes électriques. Ces interrupteurs sont généralement des DPST (Double Pôle Simple Jet) ou des configurations unipolaires spécialisées qui permettent à la lampe interne de fonctionner indépendamment ou en synchronisation avec l'appareil connecté. Selon vos besoins, le câblage de l'interrupteur à bascule peut être configuré pour un "éclairage indépendant" (toujours allumé) ou un "éclairage dépendant" (allumé lorsque l'appareil est actif).

Option 1 : Lumière allumée lorsque l'appareil fonctionne (éclairage dépendant)

Cette configuration est idéale lorsque vous avez besoin d'un indicateur visuel pour montrer que l'équipement est actuellement sous tension. Dans ce mode, la LED interne ne s'allume que lorsque l'interrupteur est basculé en position "Press".

• Connexion d'entrée : Connectez les fils positif (+) et négatif (-) de la source d'alimentation à l'ensemble de broches inférieur.
• Connexion de sortie : Connectez les bornes positive et négative de votre appareil à l'ensemble de broches supérieur.
• Logique : Lorsque l'interrupteur est fermé, le courant circule à travers l'appareil et complète simultanément le circuit interne de la lampe LED.

Figure 1 : Câblage pour l'éclairage LED pendant le fonctionnement de l'appareil.

Option 2 : Lumière de l'interrupteur constamment allumée (éclairage indépendant)

Cette configuration est utile pour localiser l'interrupteur dans des environnements sombres (tels que les tableaux de bord de véhicules ou les panneaux de commande industriels). La LED interne reste allumée tant que la source d'alimentation est connectée, quel que soit l'état de l'appareil.

• Connexion d'entrée : Connectez les fils positif (+) et négatif (-) de la source d'alimentation à l'ensemble supérieur de broches (où la lampe interne est pontée en interne).
• Connexion de sortie : Connectez les bornes de l'appareil à l'ensemble inférieur de broches.
• Logique : La LED est alimentée directement par la ligne d'entrée, tandis que le mécanisme à bascule agit comme un garde-fou uniquement pour le courant circulant vers l'appareil.

Figure 2 : Câblage pour un éclairage LED constant (mode recherche d'interrupteur).

Comparaison de la logique de fonctionnement

Type de configuration	État de l'interrupteur	État de l'appareil	État de la LED
Dépendante (Option 1)	Normal	ÉTEINT	ÉTEINT
	Appuyé	ALLUMÉ	ALLUMÉ
Indépendante (Option 2)	Normal	ÉTEINT	ALLUMÉ
	Appuyé	ALLUMÉ	ALLUMÉ

Considérations techniques et notes de sécurité

• Orientation des broches : Les interrupteurs à bascule à 4 broches ont généralement deux circuits parallèles. Assurez-vous de câbler le positif et le négatif sur les bonnes paires pour éviter un court-circuit.
• Concordance de tension : Vérifiez si la lampe interne est conçue pour 12V DC ou 110V/220V AC. L'utilisation d'une lampe AC sur un circuit DC n'aura pas de lumière, tandis que l'inverse peut provoquer l'explosion de la lampe.
• Intensité nominale : La plupart des interrupteurs industriels à 4 broches (comme la série KCD4) supportent jusqu'à 15A-30A. Vérifiez que votre charge totale ne dépasse pas les spécifications du fabricant.
• Terminaison : Utilisez des connecteurs à cosse femelle de 6,3 mm de haute qualité. Assurez-vous qu'ils sont entièrement isolés pour éviter tout contact accidentel entre les bornes adjacentes.

Connaissances de l'industrie : Fonctionnement des boîtes de jonction

Une boîte de jonction sert de centre localisé pour la sécurité électrique. Elle fonctionne en isolant les jonctions électriques de l'atmosphère extérieure, empêchant ainsi tout contact accidentel et réduisant les risques d'incendie causés par des courts-circuits. En intégrant un interrupteur à bascule KCD4 30A, la boîte de jonction passe d'un boîtier de borne passif à un point de contrôle actif. La méthode d'installation à enclenchement permet un remplacement rapide, tandis que l'indice de protection IP65 garantit que les bornes à vis internes restent exemptes de corrosion même dans des environnements très humides comme les serres agricoles ou les ponts marins.

Approvisionnement direct d'usine FILN

En tant que fabricant leader, FILN offre des avantages d'approvisionnement direct pour les clients industriels :

• Aucune exigence de MOQ
• Expédition mondiale rapide
• Tension LED personnalisée (5V-220V)
• Personnalisation de la longueur des fils
• Personnalisation des connecteurs (PG9/PG11)
• Qualité certifiée CE / RoHS
