Dessin de la boîte de jonction
Qu'est-ce qu'une petite boîte de jonction avec interrupteur à bascule ?
Une petite boîte de jonction intégrée à un interrupteur à bascule est un boîtier électrique spécialisé conçu pour abriter et protéger les connexions de câblage tout en offrant une interface manuelle pour contrôler l'alimentation du circuit. Plus précisément, le modèle WB5-2T-D101 utilise un mini interrupteur à bascule KCD1 haute visibilité, permettant aux opérateurs de basculer l'alimentation en toute sécurité dans des environnements exposés à l'humidité ou à la poussière. Cette unité fonctionne comme un point de contrôle localisé pour les systèmes électriques industriels et commerciaux.
Aperçu du produit

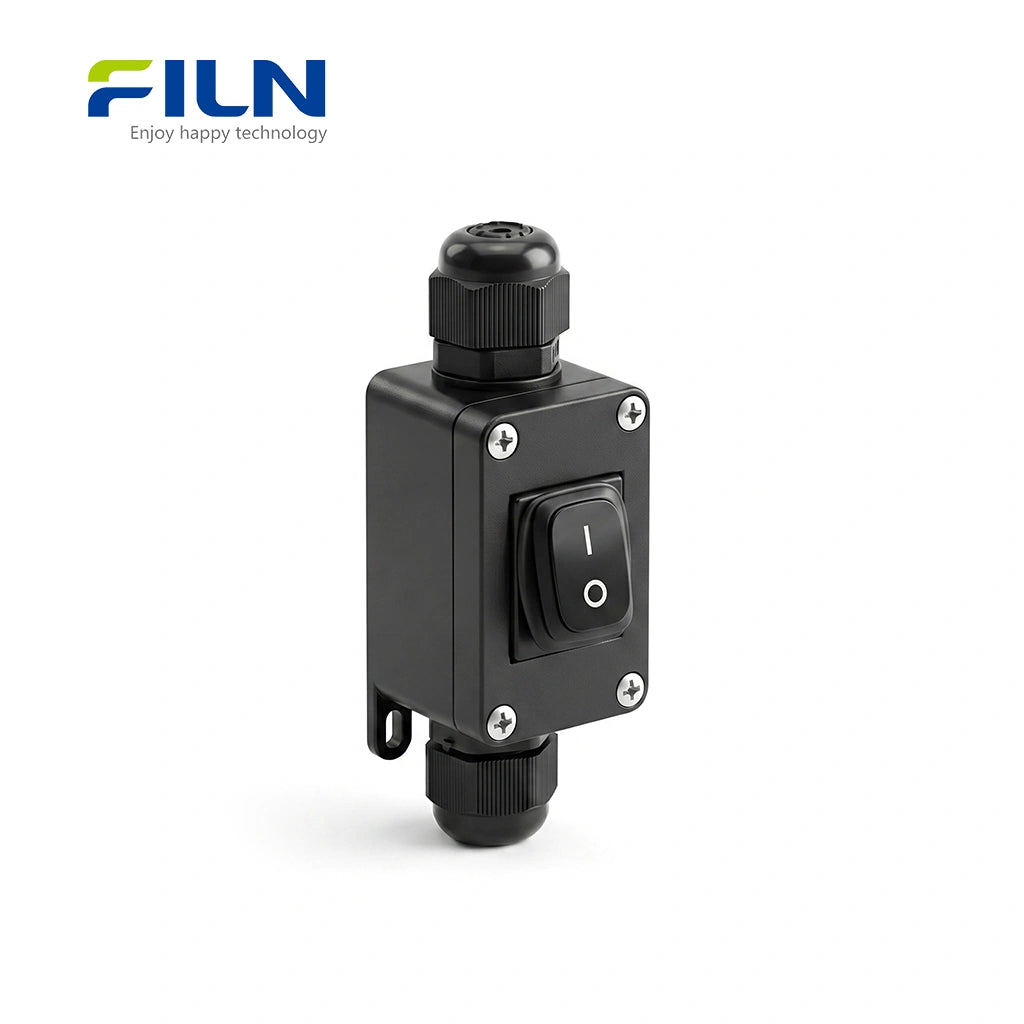

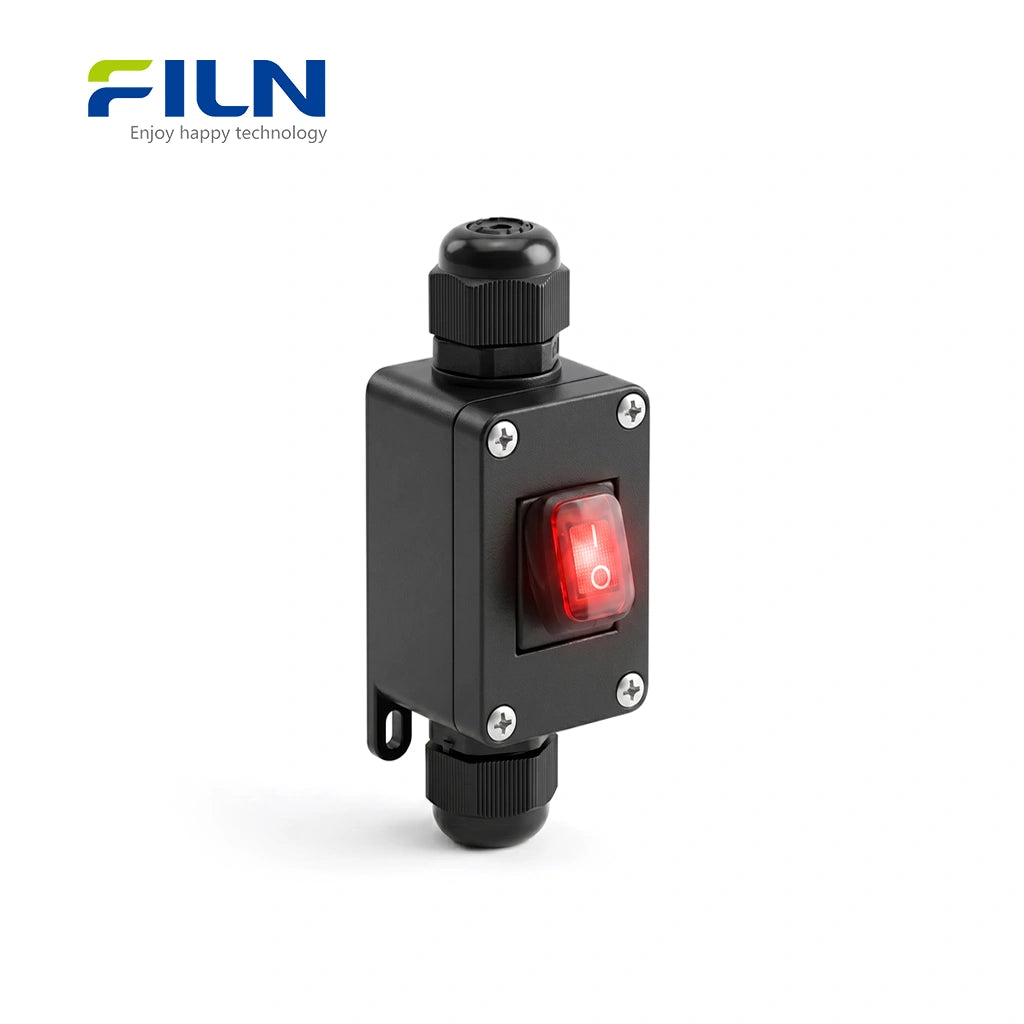

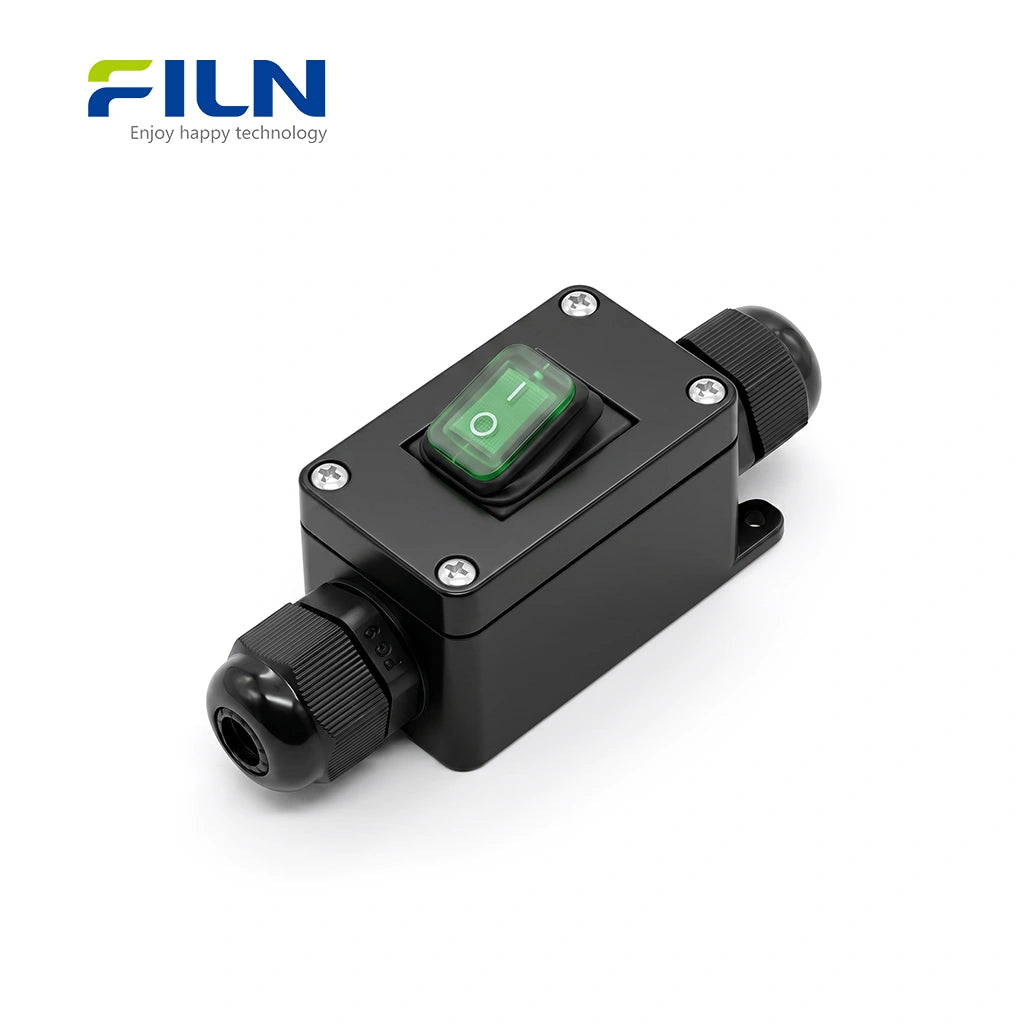

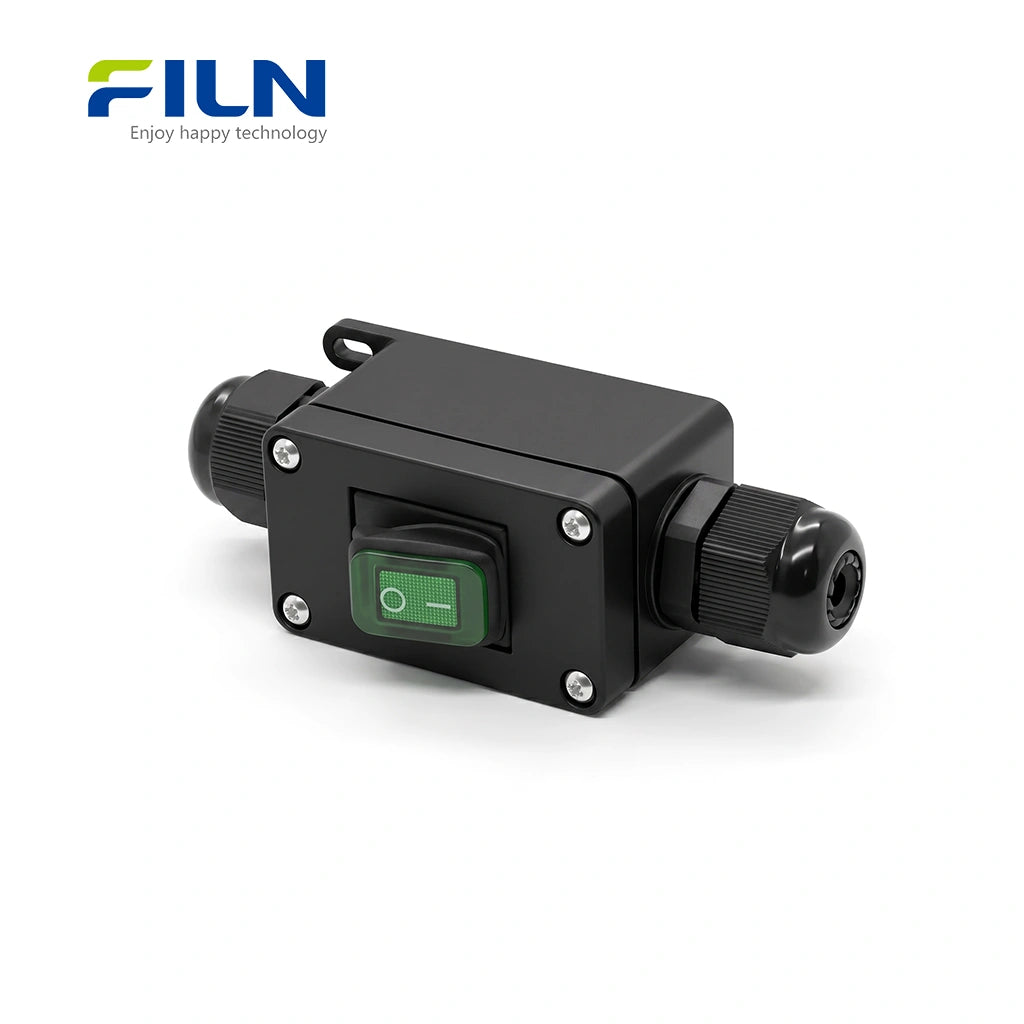

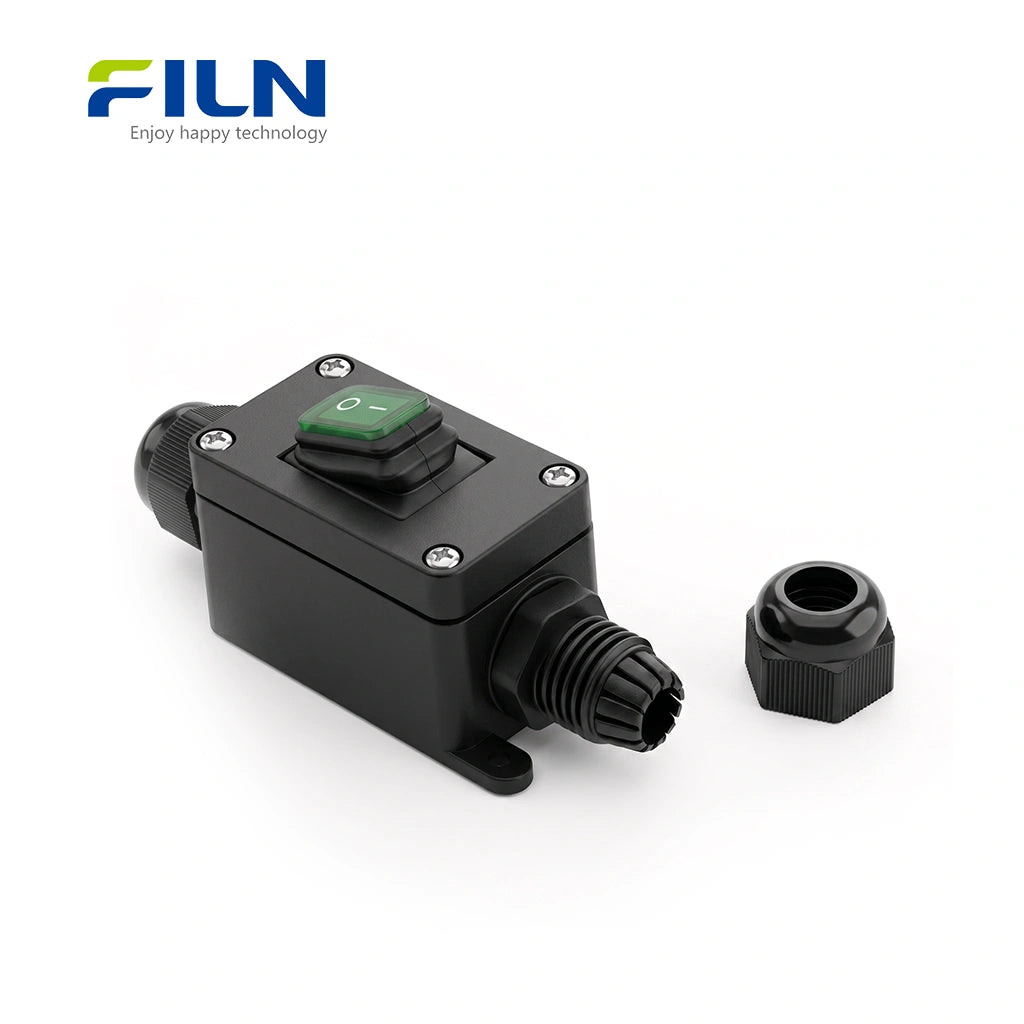

La petite boîte de jonction FILN WB5-2T-D101 est dotée d'un mini interrupteur à bascule KCD1 avec une interface éclairée pour une visibilité supérieure dans les environnements sombres. Cette unité est conçue pour les applications industrielles B2B, offrant une solution de commande ON-OFF compacte. Elle possède des certifications complètes, notamment ISO9001, CE, VDE, RoHS, SGS, UL et IP65. Conçu pour l'éclairage extérieur, les équipements marins et les machines industrielles, ce boîtier assure l'intégrité du circuit grâce à sa configuration de bornier à vis 4 broches. La mini boîte d'interrupteur à bascule étanche offre un pont fiable entre les sources d'alimentation et le matériel d'utilisation finale.
Spécifications rapides
| Article de spécification | Détails |
|---|---|
| Numéro de modèle | WB5-2T-D101 (Série KCD1) |
| Connecteur étanche | Presse-étoupes PG9 |
| Configuration du câblage | Entrée de ligne / Sortie de ligne (L-in, L-out) |
| Fonction de l'interrupteur | ON-OFF (2 positions) |

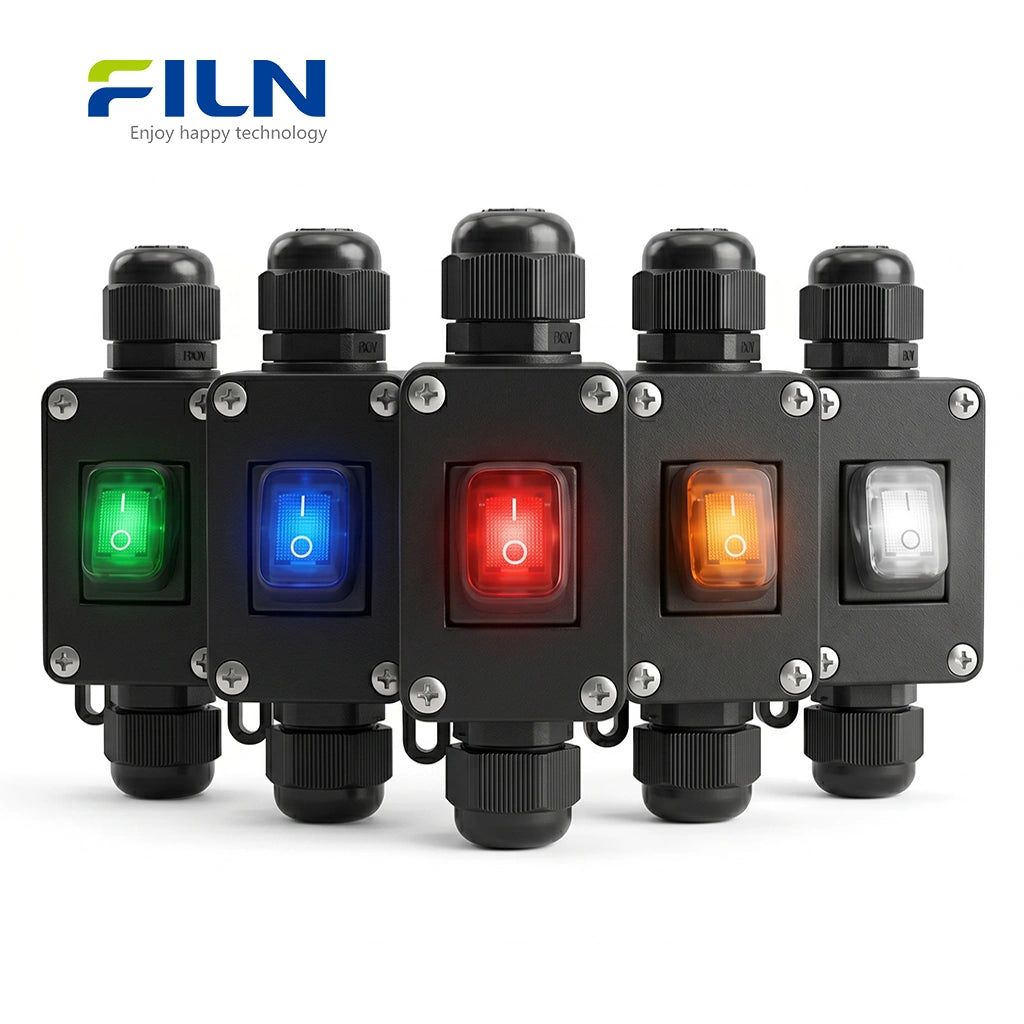

| Couleurs des LED | Rouge, Vert, Jaune, Bleu, Blanc, Noir |
| Type de terminaison | Broches d'interrupteur 3 broches |
| Aspect du matériau | Boîtier en plastique PA66 noir, tête rectangulaire |
|
Boîtier/Couvercle(WB1/3)
|
PC
|
|
Joint en caoutchouc
|
VMQ
|
Paramètres de performance
| Courant/Tension nominale | 10A 125/250VAC (Réglable de 5V à 24V) |
| Résistance de contact initiale | ≤50mΩ |
| Résistance d'isolement | ≥100mΩ / 500VDC |
| Rigidité diélectrique | 1500VAC / 5mA 60s |
| Endurance électrique | 10 000 cycles |
| Température de fonctionnement | -40°C à +125°C |
| Degré de protection | IP65 Étanchéité / Anti-poussière |
| Certifications | ISO9001, CE, VDE, RoHS, SGS, UL, TUV |
Matériaux des composants
| Nom du composant | Spécification du matériau |
|---|---|
| Feuille transparente | PC (Polycarbonate) |
| Couvercle étanche | Caoutchouc industriel |
| Boîtier de base (bas) | PA66 (Nylon 66) |
| Contacts internes | AgCdO12 (Oxyde de Cadmium Argenté) |
| Bornes/broches | Laiton H62 |
| Composant LED | LED à semi-conducteur haute luminosité |
Caractéristiques générales
| Application | Gamme d'interrupteurs à bascule standard de la série KCD1. |
| Plage d'humidité | 45% ~ 85% d'humidité relative |
| Pression atmosphérique | 86 ~ 106 Kpa (860 ~ 1060 mbar) |
Tests électriques et mécaniques
| Propriétés électriques | |
|---|---|
| Résistance de contact | ≤50mΩ (Testé à 1KHz petit courant) |
| Rigidité diélectrique | Aucun claquage à 1500VAC (5mA/60S) entre les bornes. |
| Comportement mécanique | |
| Résistance des bornes | Charge statique de 80N pendant 60s sans dommage ni déplacement. |
| Soudabilité | >90% de couverture à 235±5°C pendant 3 secondes. |
| Durabilité et résistance | |
| Durée de vie mécanique | 20 000 cycles (Sans charge, 60 opérations/min). |
| Résistance aux intempéries | Température élevée (125°C/72h), Température basse (-40°C/12h), Humidité (95%/96h). |
Comprendre la fonction de l'interrupteur ON-OFF
| Code de fonction | Signification opérationnelle |
|---|---|
| ON (Position 1) | Le circuit est fermé. L'électricité circule à travers les bornes à vis 4 broches pour alimenter la charge. L'indicateur LED s'allume. |
| OFF (Position 2) | Le circuit est ouvert. L'alimentation est physiquement déconnectée de la charge. L'indicateur LED reste éteint. |

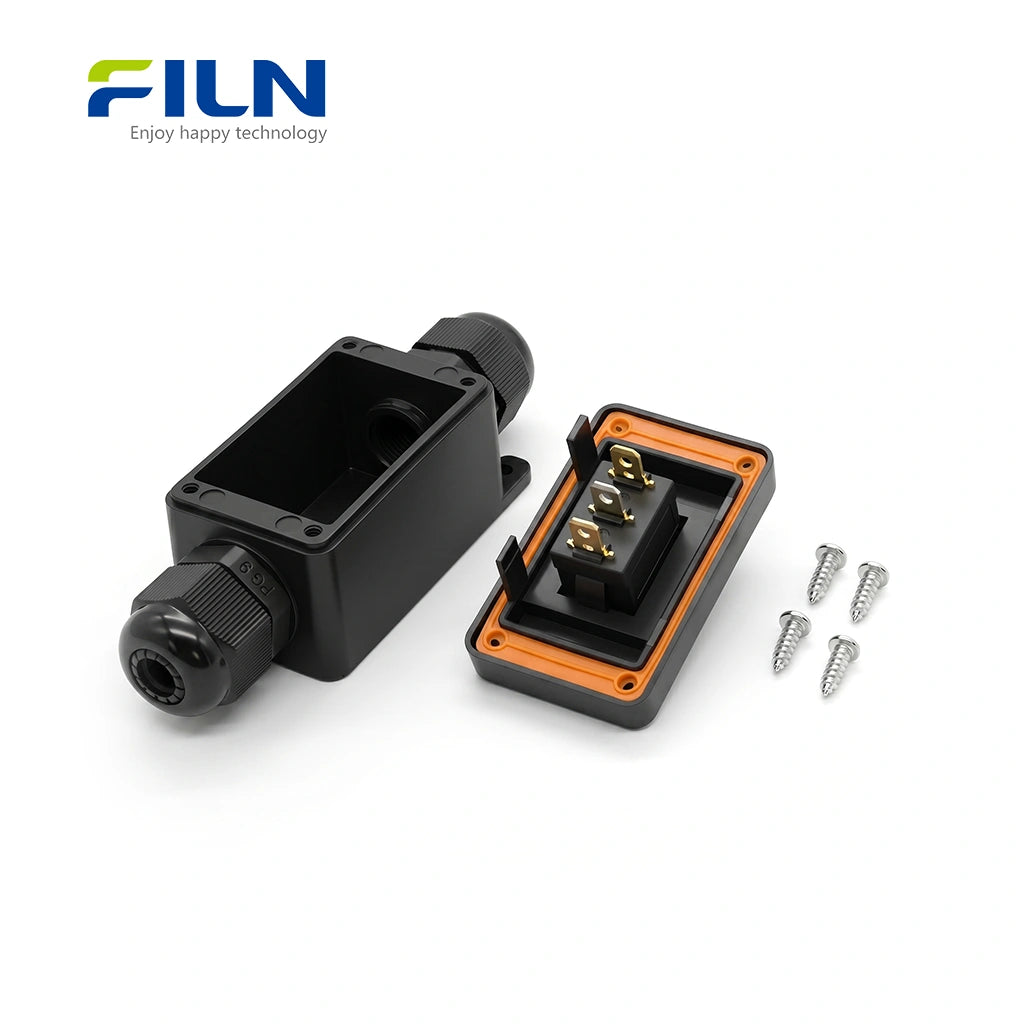

Le boîtier d'alimentation éclairé 3 broches KCD1 utilise généralement la broche centrale pour l'entrée et la broche latérale pour la sortie, avec une troisième broche dédiée à la masse de la LED. Cette petite boîte de jonction industrielle ON-OFF fournit une coupure physique définitive dans le circuit, assurant la sécurité et la conservation de l'énergie lorsque l'appareil n'est pas utilisé.

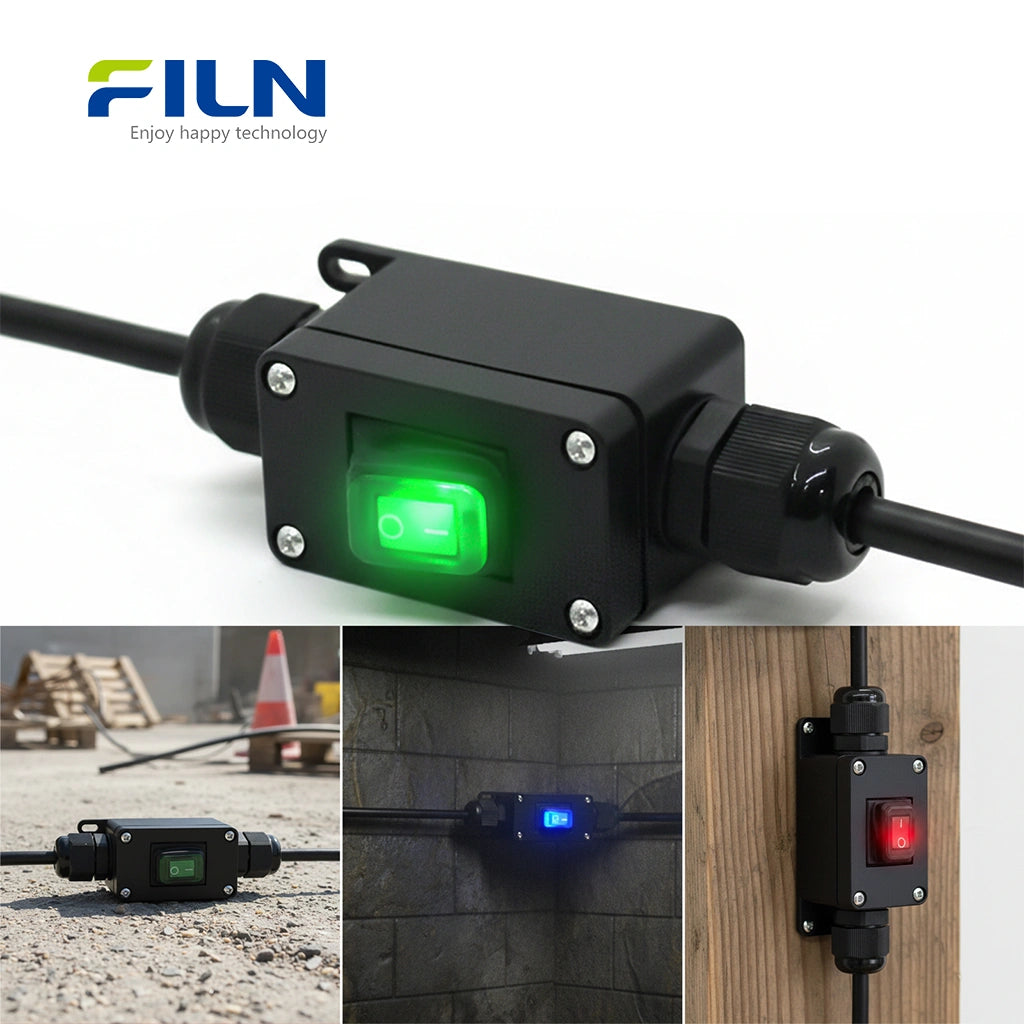

Applications industrielles et extérieures
- Éclairage extérieur : Lampes de pelouse, pompes de fontaine et projecteurs de cour nécessitant une protection IP65.
- Marine/VR : Commandes de pompe de cale et distribution d'alimentation 12V/24V dans des environnements salins très humides.
- Équipements industriels : Nettoyeurs haute pression et commandes de démarrage/arrêt de convoyeurs.
- Agriculture : Ventilation de serre et contrôle automatisé des vannes d'irrigation.
Comment installer et câbler un interrupteur à bascule KCD1 dans une boîte de jonction étanche
1. Installation de l'interrupteur à bascule KCD4 dans le panneau
L'interrupteur à bascule KCD4 est conçu pour un montage rapide sur panneau avec une structure sécurisée à encliquetage. Suivez ces étapes pour installer correctement l'interrupteur dans le panneau de votre boîte de jonction étanche :
- Localisez la découpe standard de 22 × 30 mm sur le panneau de la boîte de jonction.
- Alignez l'interrupteur à bascule avec l'ouverture, en assurant une orientation correcte (sens du marquage ON/OFF).
- Appuyez fermement sur l'interrupteur dans la découpe jusqu'à ce que les clips de retenue latéraux s'enclenchent.
- Vérifiez que l'interrupteur affleure le panneau et ne bouge pas ou ne se desserre pas.
Cette conception à encliquetage assure une installation stable sans vis supplémentaires, ce qui la rend idéale pour les applications électriques industrielles et de bricolage.

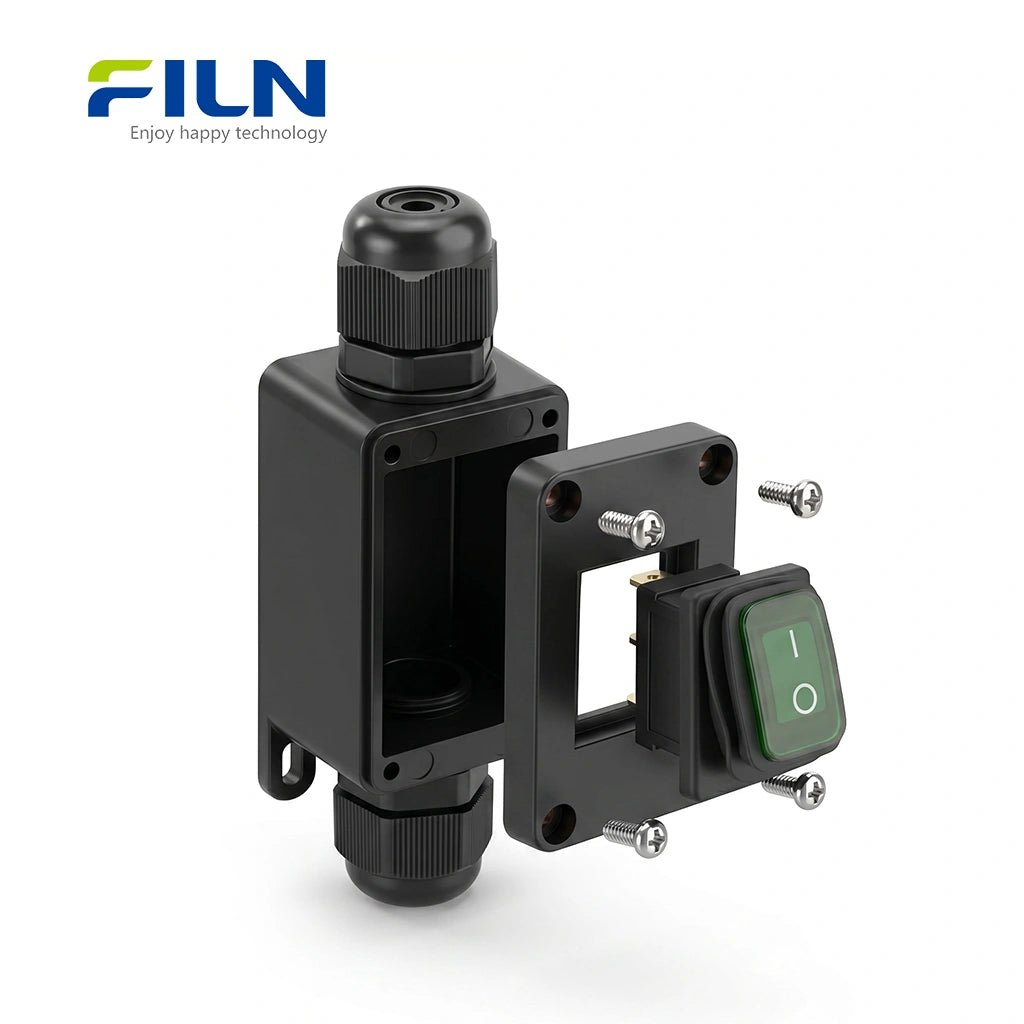

2. Assemblage de la boîte de jonction étanche (IP65)
Après avoir installé et câblé l'interrupteur à bascule, complétez l'assemblage de la boîte de jonction étanche pour assurer une protection complète contre la poussière et l'eau.
- Disposez soigneusement tout le câblage interne pour éviter tout pincement ou interférence.
- Placez correctement le joint le long du bord du boîtier pour maintenir l'étanchéité.
- Fermez solidement le couvercle de la boîte de jonction.
- Serrez toutes les vis du boîtier uniformément pour assurer une pression uniforme sur le joint.
- Serrez fermement l'écrou du presse-étoupe PG9 pour comprimer la bague d'étanchéité autour du câble.
- Vérifiez que le boîtier est conforme aux normes d'étanchéité IP65 sans aucun espace visible.
Un assemblage correct est essentiel pour garantir une durabilité à long terme, en particulier dans les environnements extérieurs, humides ou industriels.
Schéma de câblage détaillé et guide de connexion d'un interrupteur à bascule éclairé à 3 broches
Un schéma de câblage d'interrupteur à bascule éclairé à 3 broches est une ressource fondamentale pour le personnel technique concevant des circuits nécessitant un retour visuel d'état. Contrairement aux modèles standard non éclairés, un interrupteur à bascule éclairé est doté d'une lampe intégrée qui fournit une confirmation instantanée de l'état du circuit. Ce guide fournit le schéma de câblage précis et la logique technique nécessaires pour intégrer ces composants dans vos systèmes d'alimentation.
Comment câbler un interrupteur à bascule éclairé à 3 broches : Étapes de connexion
Pour garantir le bon fonctionnement de la LED interne ou de la lampe néon avec votre appareil, suivez cette configuration de borne spécifique :
- 1. Entrée d'alimentation (borne de ligne) : Connectez le fil positif (+) de votre alimentation à la broche centrale de l'interrupteur. Cette borne agit comme le point d'entrée commun du courant.
- 2. Connexion de charge (borne d'appareil) : Connectez la broche inférieure à l'entrée positive de votre appareil (par exemple, un moteur, une lampe ou un composant industriel). Lorsque l'interrupteur est activé, le courant est acheminé de la broche centrale vers cette borne.
- 3. Connexion de masse (borne de lampe) : Connectez la broche supérieure (souvent de couleur or) directement à la borne négative (-) de la source d'alimentation. Cette connexion dédiée complète le circuit de la lumière interne. Sans ce fil de masse, l'interrupteur basculera l'appareil mais ne s'illuminera pas.
Fonctionnement de l'interrupteur et logique LED
| État de l'interrupteur | État de l'appareil | État de la LED interne |
|---|---|---|
| Normal (Arrêt) | OFF (Circuit ouvert) | OFF (Éteint) |
| Appuyer (Marche) | ON (Circuit fermé) | ON (Éclairé) |
Considérations techniques et précautions
- Spécificité de la tension : Les interrupteurs éclairés sont conçus pour des tensions spécifiques (par exemple, 12V DC, 110V AC ou 220V AC). La connexion d'un interrupteur LED basse tension DC à une haute tension AC entraînera une défaillance immédiate du composant.
- Identification des bornes : Identifiez toujours la broche de masse (généralement en laiton ou en or) avant d'appliquer l'alimentation. Un échange incorrect des bornes positive et de masse peut entraîner un court-circuit lorsque l'interrupteur est basculé en position « On ».
- Capacité de courant : Vérifiez que l'ampérage nominal de l'interrupteur (par exemple, 15 A 250 VCA) est supérieur à la consommation de courant maximale de votre appareil afin d'éviter la surchauffe ou la fusion des bornes.
- Terminaison fiable : Utilisez des connecteurs à cosse isolés de haute qualité ou une soudure appropriée pour maintenir une connexion à faible résistance, garantissant une stabilité électrique à long terme.
Figure 1 : Schéma de connexion standard pour un interrupteur à bascule lumineux à 3 broches
Connaissances du secteur : comment les boîtes de jonction protègent les systèmes
Une petite boîte de jonction agit comme une barrière mécanique et un outil de gestion thermique. En logeant un interrupteur à bascule LED personnalisé dans un boîtier de commande compact classé IP65, les ingénieurs empêchent les courts-circuits causés par l'infiltration. L'interrupteur KCD1 permet spécifiquement une commutation haute fréquence sans fatigue mécanique, tandis que le bornier à vis 4 BROCHES garantit que les charges industrielles à courant élevé n'entraînent pas de fusion des bornes ou de défauts d'arc. Cette configuration est cruciale pour respecter les normes de sécurité UL et CE dans les conceptions électriques commerciales.
Fourniture directe d'usine FILN
FILN est un fabricant principal spécialisé dans les solutions d'interrupteurs à bascule industriels B2B. Nous proposons une expédition mondiale directe et des services de personnalisation complets.
- ✅ Pas de MOQ : Support pour les prototypes en petits lots et la production à grande échelle.
- ✅ Délai rapide : Fabrication efficace et logistique mondiale.
- ✅ Personnalisation : Tension (5 V-220 V), longueur de fil et connecteurs spécifiques.
Site officiel : www.filn.com
E-mail de contact : inquiry@cnylin.com.cn
Foire aux questions (série KCD1)
1. À quoi sert un interrupteur à bascule KCD1 dans une boîte de jonction ?
L'interrupteur à bascule KCD1 est un interrupteur de commande de puissance miniature utilisé pour activer et désactiver les circuits électriques. Dans une boîte de jonction, il fournit une interface sûre et étanche permettant aux utilisateurs de contrôler l'éclairage externe ou l'équipement industriel.
2. Combien de broches l'interrupteur KCD1 a-t-il ?
Cette configuration spécifique du KCD1 comprend un corps d'interrupteur à 3 BROCHES pour la connexion électrique et utilise un bornier à vis à 4 BROCHES à l'intérieur de la boîte de jonction pour un câblage simplifié.
3. L'interrupteur KCD1 de cette boîte est-il lumineux ?
Oui, l'interrupteur KCD1 est doté d'une tête LED lumineuse de différentes couleurs (rouge, vert, jaune, bleu, blanc) pour une grande visibilité dans les environnements sombres ou industriels.
4. Quelle est l'indice d'étanchéité de cette petite boîte de jonction ?
La boîte est classée IP65, ce qui signifie qu'elle est entièrement protégée contre la pénétration de poussière et peut résister aux jets d'eau à basse pression de toutes les directions.
5. La tension de la LED peut-elle être personnalisée ?
Oui, FILN propose une personnalisation de la tension allant de 5V-24V pour les systèmes CC à 110V-220V pour les applications secteur CA.
6. De quel matériau est fait le boîtier ?
Le boîtier est fabriqué en plastique ABS haute résistance, qui offre une excellente résistance aux chocs et une protection UV pour une utilisation en extérieur.
7. Comment installer l'interrupteur KCD1 dans le panneau ?
Il est doté d'une conception de montage à enclenchement. Il suffit d'appuyer sur l'interrupteur dans le trou rectangulaire prédécoupé sur la boîte de jonction jusqu'à ce que les clips latéraux se verrouillent en place.
8. Quels presse-étoupes sont utilisés avec cette petite boîte de jonction ?
La boîte utilise généralement des presse-étoupes étanches PG9 ou PG11 pour assurer une étanchéité parfaite autour des câbles d'alimentation entrants et sortants.
9. Ce produit a-t-il des certifications internationales ?
Oui, il est entièrement certifié selon les normes CE, RoHS, UL, VDE et ISO9001, ce qui le rend adapté à l'exportation industrielle mondiale.
10. Quel est le matériau de contact utilisé dans l'interrupteur ?
L'interrupteur utilise des contacts AgCdO12 (oxyde d'argent-cadmium), qui offrent une conductivité élevée et une résistance à l'arc électrique.
