Dessin de la boîte de jonction
Qu'est-ce qu'une petite boîte de jonction électrique ?
Une petite boîte de jonction électrique est un boîtier protecteur utilisé pour abriter les connexions électriques, spécifiquement conçu pour isoler et protéger le câblage des facteurs environnementaux. Le modèle WB5-2T-D112 intègre un interrupteur à bascule rond étanche KCD1, servant de point de contrôle centralisé pour la distribution d'énergie dans les environnements industriels et extérieurs. Il assure l'intégrité du circuit en offrant une barrière physique contre l'humidité, la poussière et les contacts accidentels.
Aperçu du produit

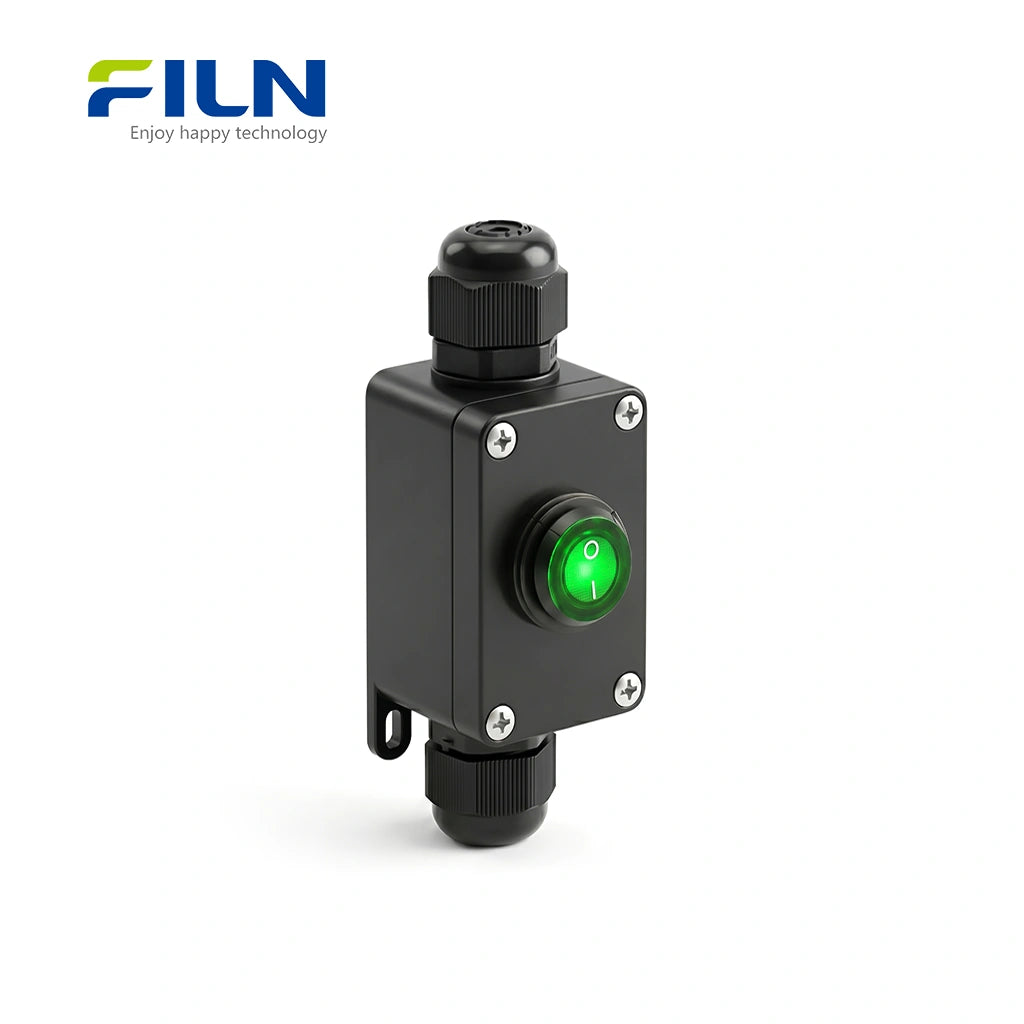

La petite boîte de jonction électrique WB5-2T-D112 est conçue pour une commutation haute performance dans des environnements exigeants. Dotée d'un mini interrupteur à bascule rond étanche KCD1, cette unité offre une fonction MARCHE-ARRÊT fiable avec un éclairage LED haute visibilité. Certifiée ISO9001, CE, VDE, RoHS, SGS, UL et IP65, FILN garantit que chaque unité répond aux normes de sécurité mondiales. L'avantage principal réside dans son installation par encliquetage et ses borniers à vis 3 broches, ce qui la rend idéale pour l'éclairage extérieur, les équipements marins et l'automatisation industrielle. La LED lumineuse en couleurs R/V/J/B/W facilite l'identification rapide de l'état dans les espaces de travail industriels sombres.
Spécifications rapides
| Numéro de modèle | WB5-2T-D112 |
|---|---|
| Type de presse-étoupe étanche | PG9 |
| Configuration du câblage | Entrée simple, sortie simple (Ligne d'entrée / Ligne de sortie) |
| Fonction de l'interrupteur | MARCHE-ARRÊT (2 positions) |

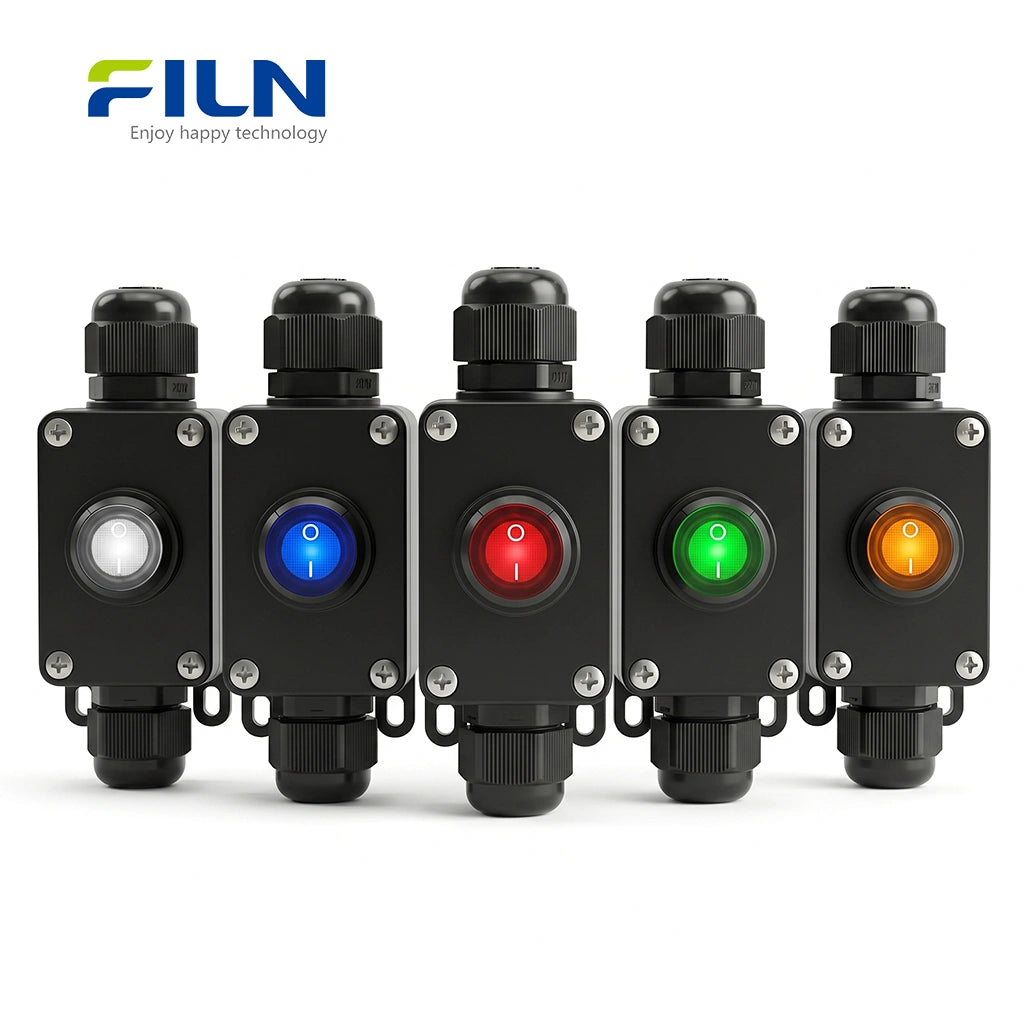

| Couleurs de LED disponibles | Rouge, Vert, Jaune, Bleu, Blanc |
| Terminaison | 3 broches |
Paramètres de performance
| Attribut technique | Valeur/Évaluation |
|---|---|
| Tension nominale | 30A 250VAC / 18A 125VAC (Personnalisation 5-24V prise en charge) |
| Résistance de contact | ≤50mΩ |
| Résistance d'isolement | ≥100mΩ / 500VDC |
| Rigidité diélectrique | 1500VAC / 5mA 60s |
| Durée de vie électrique | 10 000 cycles |
| Température de fonctionnement | -40°C à +125°C |
| Degré de protection | IP65 étanche |
| Certifications | UL, CE, RoHS, VDE, SGS, ISO9001 |
Matériaux des composants
| Nom du composant | Spécification du matériau |
|---|---|
| Feuille transparente / Guide de lumière | Polycarbonate (PC) |
| Boîtier / Base | PA66 / ABS à haute résistance aux chocs |
| Couvercle étanche | Caoutchouc de haute qualité |
| Contacts | Alliage d'argent (AgCdO12) |
| Broches de borne | Laiton H62 |
| Source de lumière interne | LED haute luminosité |
Comprendre les fonctions de l'interrupteur : Qu'est-ce que MARCHE-ARRÊT ?
| Code de fonction | Description et fonctionnement |
|---|---|
| MARCHE-ARRÊT (SPST) | Simple pôle, simple voie (Single Pole Single Throw). La fonction la plus courante pour l'interrupteur à bascule rond KCD1. Il maintient sa position (action maintenue) pour fermer ou ouvrir le circuit électrique. |
| (MARCHE)-ARRÊT (Momentané) | Action à ressort où l'interrupteur revient en position ARRÊT immédiatement après avoir été relâché. Utilisé pour les réinitialisations ou la signalisation. |
Découvrez notre gamme professionnelle
Voir tous les produits de boîtiers de jonction étanchesApplications industrielles
- Éclairage extérieur et aménagement paysager : Contrôle des pompes de paysage et des projecteurs de jardin nécessitant une protection IP65.
- Modification de VR et d'équipements marins : Distribution d'alimentation 12V/24V pour les pompes de cale et l'éclairage intérieur de la cabine.
- Machines industrielles : Boîtiers d'arrêt d'urgence ou de démarrage pour les nettoyeurs haute pression et les convoyeurs.
- Énergie renouvelable : Contrôle de charge pour les systèmes de panneaux solaires hors réseau.
Comment installer et câbler un interrupteur à bascule KCD1 dans une boîte de jonction étanche
1. Installation de l'interrupteur à bascule KCD4 dans le panneau
L'interrupteur à bascule KCD4 est conçu pour un montage rapide sur panneau avec une structure à encliquetage sécurisée. Suivez ces étapes pour installer correctement l'interrupteur dans le panneau de votre boîte de jonction étanche :
- Localisez la découpe standard de 22x30mm sur le panneau de la boîte de jonction.
- Alignez l'interrupteur à bascule avec l'ouverture, en vous assurant de la bonne orientation (direction du marquage ON/OFF).
- Enfoncez fermement l'interrupteur dans la découpe jusqu'à ce que les clips de retenue latéraux s'enclenchent.
- Vérifiez que l'interrupteur est bien affleurant avec le panneau et ne bouge pas ou ne se desserre pas.
Cette conception à enclenchement assure une installation stable sans vis supplémentaires, ce qui la rend idéale pour les applications électriques industrielles et DIY.
2. Assemblage de la boîte de jonction étanche (IP65)
Après avoir installé et câblé l'interrupteur à bascule, complétez l'assemblage de la boîte de jonction étanche pour assurer une protection totale contre la poussière et l'eau.
- Disposez soigneusement tout le câblage interne pour éviter les pincements ou les interférences.
- Placez correctement le joint le long du bord du boîtier pour maintenir l'étanchéité.
- Fermez solidement le couvercle de la boîte de jonction.
- Serrez toutes les vis du boîtier uniformément pour assurer une pression égale sur le joint.
- Serrez fermement l'écrou du presse-étoupe PG9 pour comprimer l'anneau d'étanchéité autour du câble.
- Vérifiez que le boîtier répond aux normes d'étanchéité IP65 sans espaces visibles.
Un assemblage correct est essentiel pour garantir une durabilité à long terme, en particulier dans les environnements extérieurs, humides ou industriels.
Schéma de câblage détaillé et guide de connexion pour interrupteur à bascule lumineux à 3 broches
Un schéma de câblage d'interrupteur à bascule lumineux à 3 broches est une ressource fondamentale pour le personnel technique concevant des circuits qui nécessitent un retour d'état visuel. Contrairement aux modèles non lumineux standard, un interrupteur à bascule lumineux est doté d'une lampe intégrée qui fournit une confirmation instantanée de l'état du circuit. Ce guide fournit le schéma de câblage précis et la logique technique nécessaires pour intégrer ces composants dans vos systèmes d'alimentation.
Comment câbler un interrupteur à bascule lumineux à 3 broches : Étapes de connexion
Pour assurer le bon fonctionnement de la LED interne ou de la lampe au néon avec votre appareil, suivez cette configuration de borne spécifique :
- 1. Entrée d'alimentation (borne de ligne) : Connectez le fil positif (+) de votre alimentation à la broche du milieu de l'interrupteur. Cette borne agit comme point d'entrée commun pour le courant.
- 2. Connexion de charge (borne d'appareil) : Connectez la broche inférieure à l'entrée positive de votre appareil (par exemple, un moteur, une lampe ou un composant industriel). Lorsque l'interrupteur est activé, le courant est acheminé de la broche du milieu vers cette borne.
- 3. Connexion à la terre (borne de lampe) : Connectez la broche supérieure (souvent de couleur or) directement à la borne négative (-) de la source d'alimentation. Cette connexion dédiée complète le circuit pour la lumière interne. Sans ce fil de terre, l'interrupteur basculera l'appareil mais ne s'illuminera pas.
Fonctionnement de l'interrupteur et logique LED
| État de l'interrupteur | État de l'appareil | État de la LED interne |
|---|---|---|
| Normal (Arrêt) | ARRÊT (Circuit ouvert) | ARRÊT (Éteinte) |
| Appui (Marche) | MARCHE (Circuit fermé) | MARCHE (Illuminée) |
Considérations techniques et précautions
- Spécificité de la tension : Les interrupteurs lumineux sont conçus pour des tensions spécifiques (par exemple, 12 V CC, 110 V CA ou 220 V CA). La connexion d'un interrupteur LED basse tension CC à une tension CA élevée entraînera une défaillance immédiate du composant.
- Identification des bornes : Identifiez toujours la broche de terre (généralement en laiton ou en or) avant d'appliquer l'alimentation. Un échange incorrect des bornes positive et de terre peut entraîner un court-circuit lorsque l'interrupteur est basculé en position "Marche".
- Capacité de courant : Vérifiez que l'ampérage nominal de l'interrupteur (par exemple, 15 A 250 V CA) est supérieur à la consommation de courant maximale de votre appareil pour éviter la surchauffe ou la fusion des bornes.
- Terminaison fiable : Utilisez des connecteurs à cosse isolés de haute qualité ou une soudure appropriée pour maintenir une connexion à faible résistance, garantissant une stabilité électrique à long terme.
Figure 1 : Schéma de connexion standard pour un interrupteur à bascule lumineux à 3 broches
Approvisionnement direct d'usine FILN
En tant que fabricant leader, FILN propose aucun MOQ sur les modèles standard comme le WB5-2T-D112. Nous proposons une personnalisation complète pour la tension (5V à 220V), les longueurs de fil et les types de connecteurs.
- ✅ Expédition rapide dans le monde entier : Délais de livraison rapides pour les commandes en gros B2B.
- ✅ Qualité certifiée : Conformité CE/RoHS complète.
- ✅ Support expert : Consultation directe d'ingénierie.
Foire aux questions
1. Quel est l'avantage d'un interrupteur à bascule illuminé KCD1 ?
La LED intégrée fournit un retour visuel immédiat de l'état de l'alimentation, ce qui est essentiel pour la sécurité dans les environnements industriels sombres.
2. Le bornier à vis est-il meilleur que la soudure ?
Les borniers à vis offrent une connexion plus mécanique et sécurisée pour les environnements à fortes vibrations et permettent une maintenance sur site plus facile sans outils spécialisés.
3. Comment l'indice IP65 protège-t-il la boîte de jonction ?
IP65 indique que le boîtier est protégé contre les jets d'eau à basse pression de toute direction et est entièrement étanche à la poussière.
4. Puis-je les acheter en vrac pour des projets OEM ?
Oui, FILN est spécialisé dans la fourniture directe d'usine pour les clients OEM et B2B sans exigences de commande minimale pour les configurations standard.
5. Quelles couleurs sont disponibles pour la LED de l'interrupteur ?
Nous proposons des options de LED rouges, vertes, jaunes, bleues et blanches pour correspondre à la logique d'indicateur de votre équipement.
