Schéma du bouton-poussoir
Présentation du produit

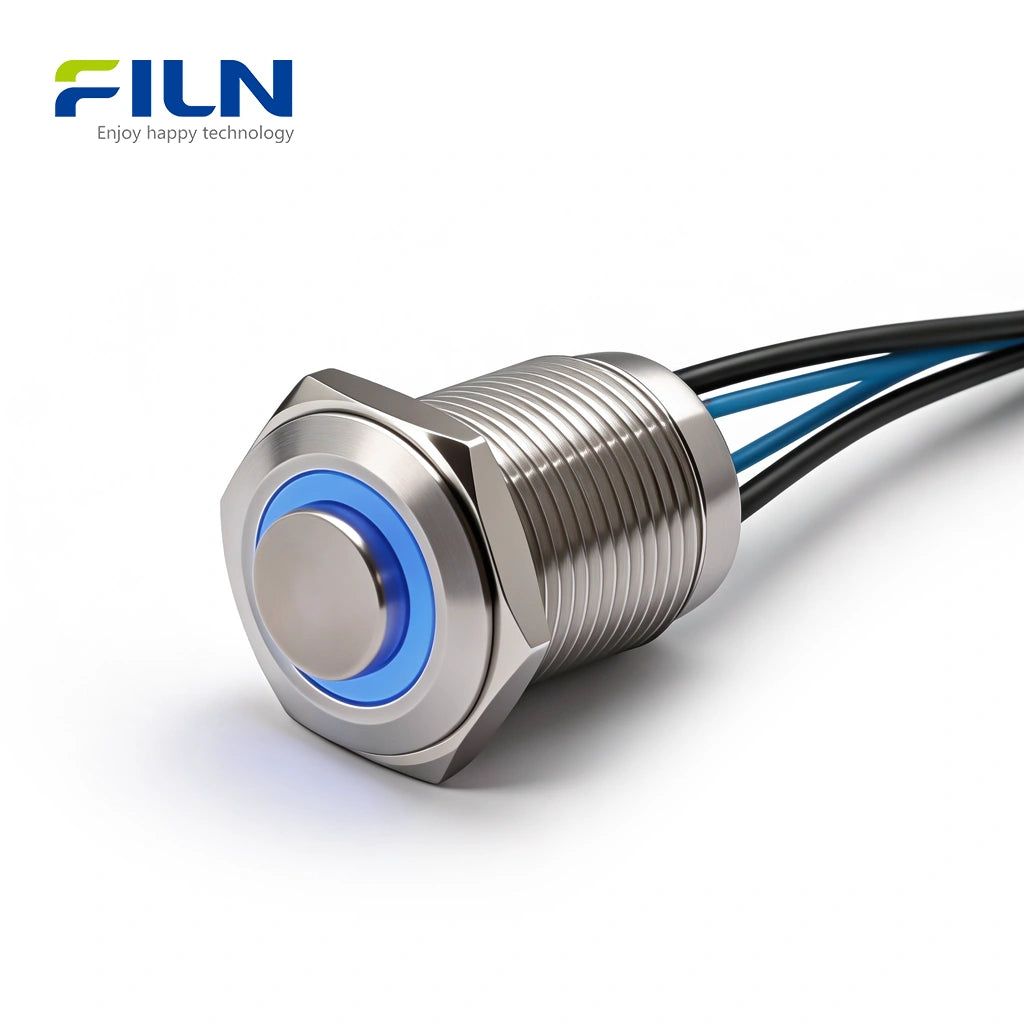

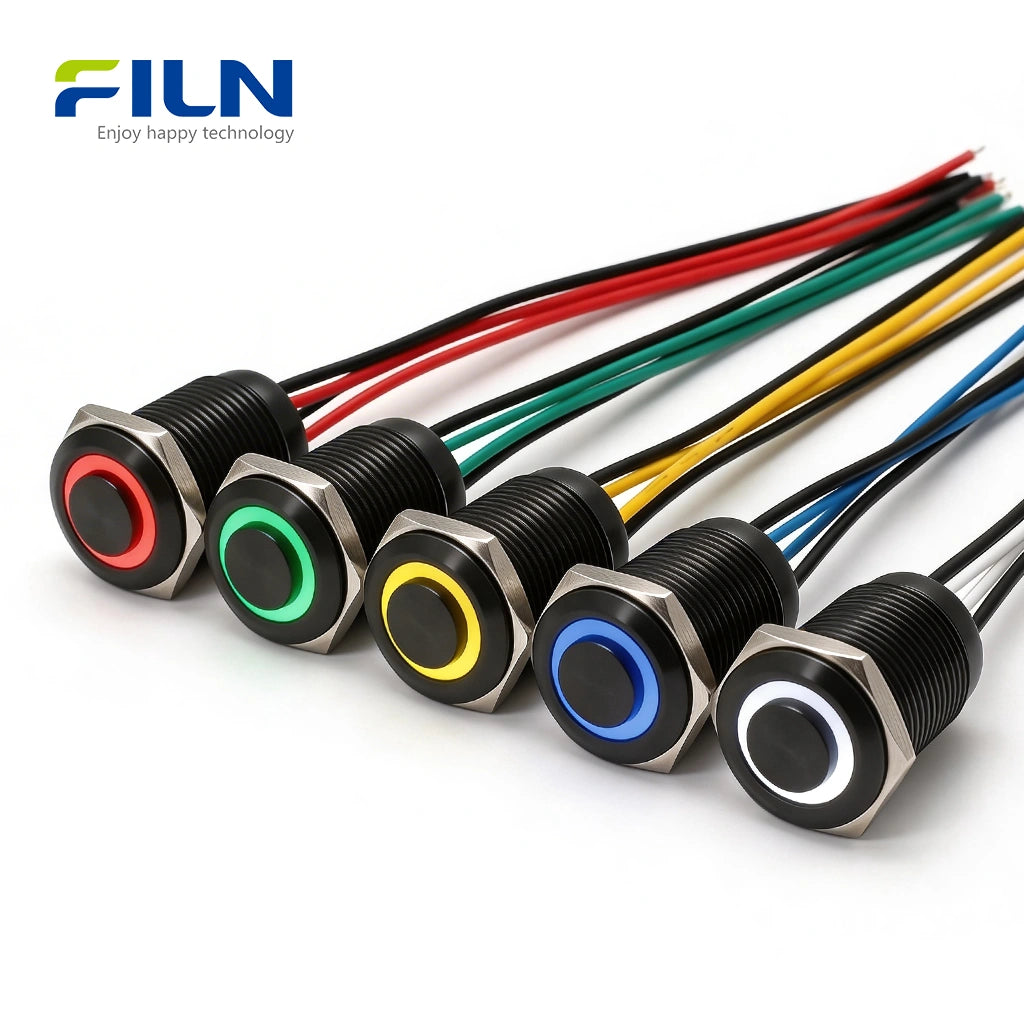

L'interrupteur à bouton-poussoir métallique FLM16-HW-1-E de 16 mm est une solution industrielle haute performance conçue par FILN, une usine leader spécialisée dans les composants de contrôle personnalisés. Cet interrupteur à bouton-poussoir métallique étanche est doté d'une coque robuste en acier inoxydable 304 ou en aluminium anodisé noir avec un design à tête haute et une LED lumineuse à anneau. Avec les certifications ISO9001, CE, VDE, RoHS, SGS, UL et IP65, il garantit sécurité et fiabilité dans les environnements difficiles. La configuration pré-câblée à 4 broches avec un joint de colle arrière de 15 cm offre une protection supérieure contre l'humidité, ce qui le rend idéal pour les panneaux de commande industriels, les systèmes marins et les équipements d'automatisation. Sa double fonctionnalité (momentanée/à verrouillage) et son support de tension large de 12V-220V en font un choix polyvalent pour l'approvisionnement B2B mondial.
Spécifications rapides
| Numéro de modèle | FLM16-HW-1-E |
| Taille du trou de montage | 16 mm (0,63 pouce) |
| Type d'opération | À verrouillage / Momentané (personnalisable) |

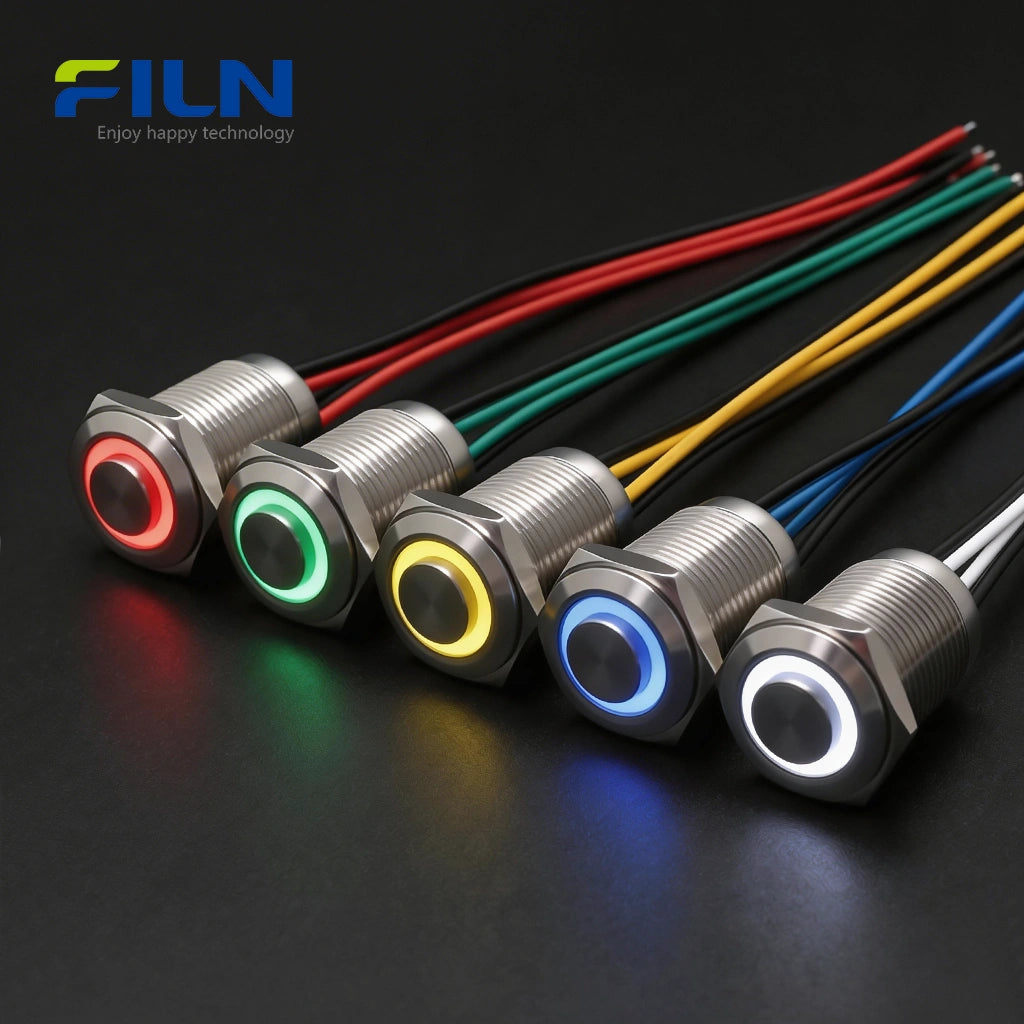

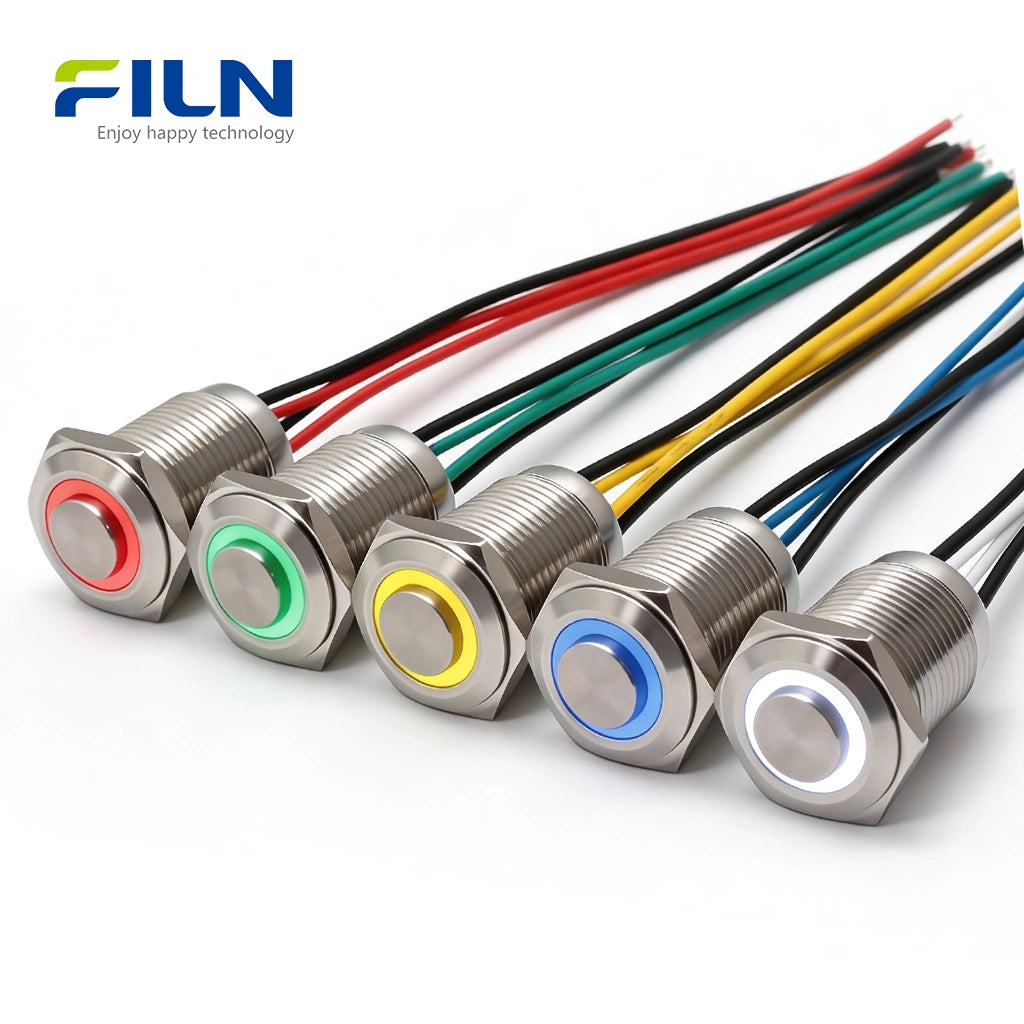

| Couleur LED | R/V/J/B/B (Support bi-couleur et tri-couleur) |
| Forme du bouton | Tête haute (Ronde haute) |

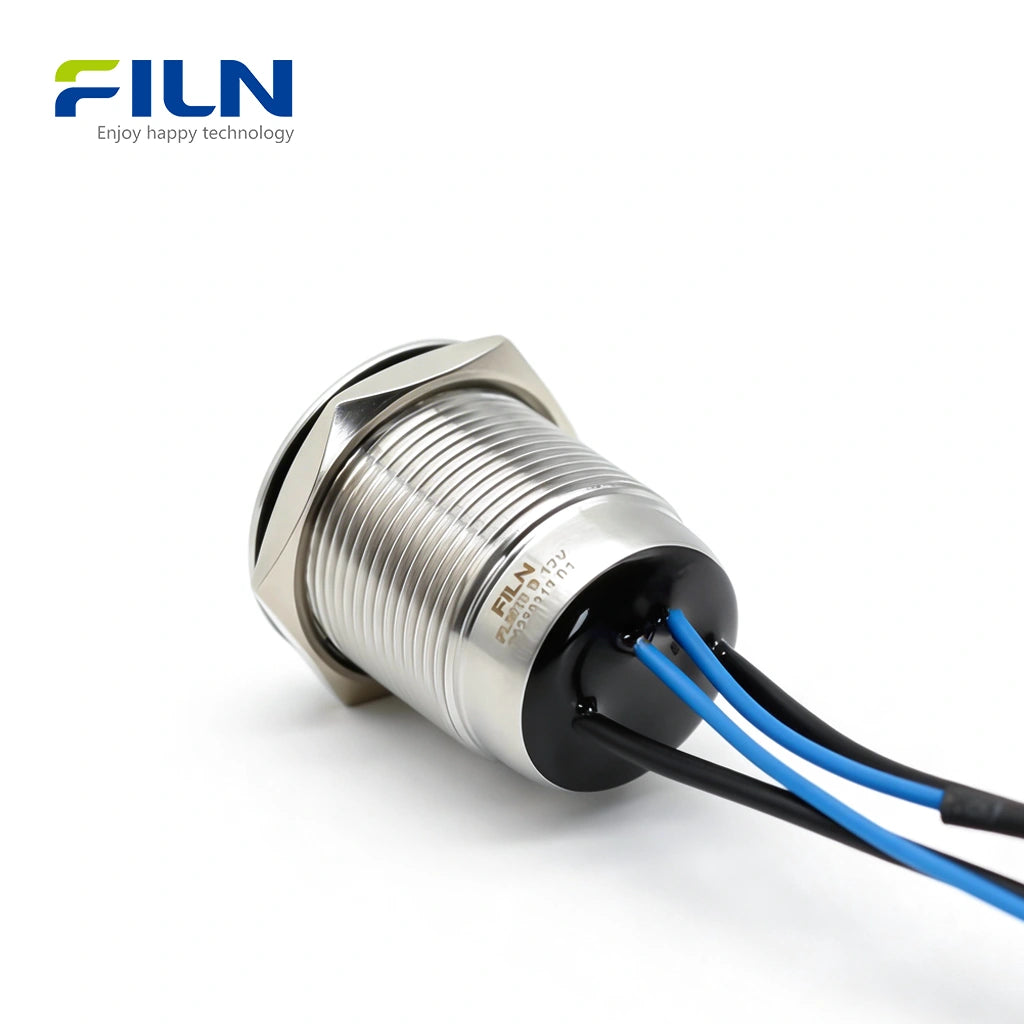

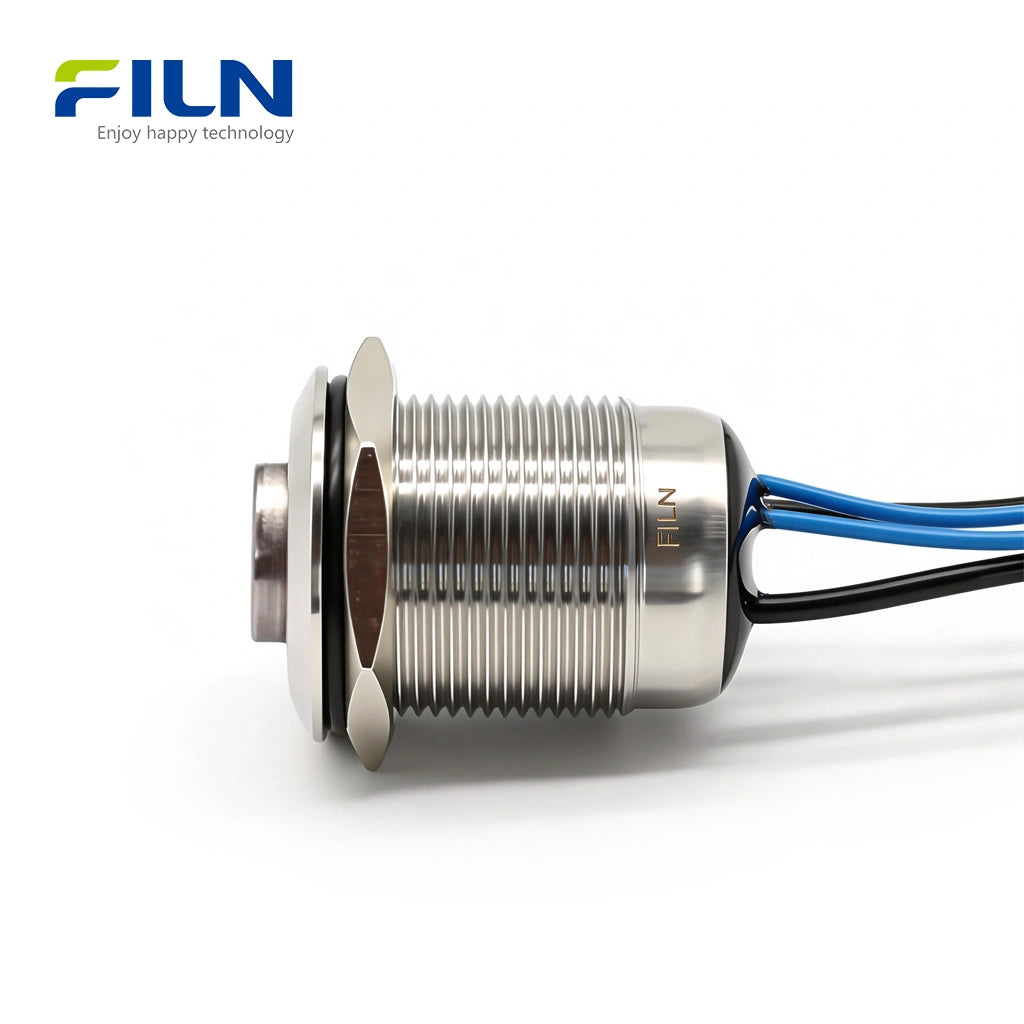

| Méthode de câblage | 4 BROCHES pré-câblées (joint de colle arrière de 15 cm) |
Paramètres de performance
| Tension nominale | 36V DC / 250V AC |
| Courant nominal | 5A DC / 5A AC |
| Puissance nominale | 180W (DC) / 1250W (AC) |
| Résistance d'isolement | ≥ 1000MΩ |
| Résistance de contact | < 50mΩ |
| Rigidité diélectrique | 1800V |
| Tension LED | 12V-24V / 110V-220V (Tension large) |
| Certifications | ISO9001, CE, VDE, RoHS, SGS, UL |
Matériaux des composants
| Bouton | Acier inoxydable 304 / Alliage d'aluminium 6063 |
| Coque/Corps | Laiton H59 / Acier inoxydable 304 / Aluminium noir |
| Guide de lumière | (Aucun - Intégration directe de la LED métallique) |
| Broches/Bornes | Alliage de cuivre H62 (pré-câblé) |
| Base | Nylon ignifuge PA66+GF20% |
| Matériau du contact | Contact argent AgCdO12 |
| Joint d'étanchéité | Silicone SIL |
Caractéristiques générales
| Température de fonctionnement | -25°C à +85°C |
| Niveau de protection | IP65 (étanche), IK08 (anti-vandalisme) |
| Durée de vie mécanique | 500 000 cycles |
| Durée de vie électrique | 100 000 cycles (3A) / 50 000 cycles (5A) |
Spécifications LED
| Intensité lumineuse | 1000 mcd |
| Flux lumineux | 4,8 lm |
| Longueur d'onde principale | 520,7 nm (Exemple vert) |
| Courant direct | 20,00 mA |
| Signification des couleurs | Rouge (Stop/Danger), Vert (Démarrage/Sûr), Jaune (Avertissement), Bleu (Action spéciale), Blanc (Mise sous tension) |
Caractéristiques principales
1. Protection et durabilité supérieures : Classé IP65 et IK08, cet interrupteur à bouton-poussoir momentané de 16 mm est conçu pour les environnements à fort impact et humides. Comparés aux interrupteurs IP40 standard, les boutons métalliques de FILN offrent une fiabilité à long terme pour les équipements extérieurs.
2. Charge électrique optimisée : Prend en charge jusqu'à 5A 250V AC/DC. Cette capacité de courant élevée permet un contrôle direct des dispositifs de puissance sans relais intermédiaire, simplifiant ainsi la conception de votre circuit.
3. Sélection de matériaux de première qualité : Les options incluent l'acier inoxydable 304 pour l'anti-corrosion et les contacts en argent (AgCdO12) pour une faible résistance de contact et des performances anti-arc.
4. Retour LED pratique : L'interrupteur à bouton-poussoir lumineux à anneau fournit des signaux d'état clairs. Sa conception pré-câblée avec des fils de 15 cm permet de gagner du temps d'installation pour la fabrication en grand volume.
5. Conception ultra-compacte : Une longueur totale d'environ 26,5 mm le rend parfait pour les panneaux de commande à espace restreint dans les appareils portables ou les armoires électriques denses.
Applications
Essentiel pour le contrôle industriel, cet interrupteur est largement utilisé dans les machines CNC, les dispositifs médicaux, les systèmes marins et les équipements d'automatisation. Il fournit une interface fiable pour les démarrages de puissance et la commutation des modes fonctionnels.
Guide d'installation
- Percez un trou de 16 mm dans le panneau de montage.
- Insérez l'interrupteur à bouton-poussoir à travers le trou par l'avant.

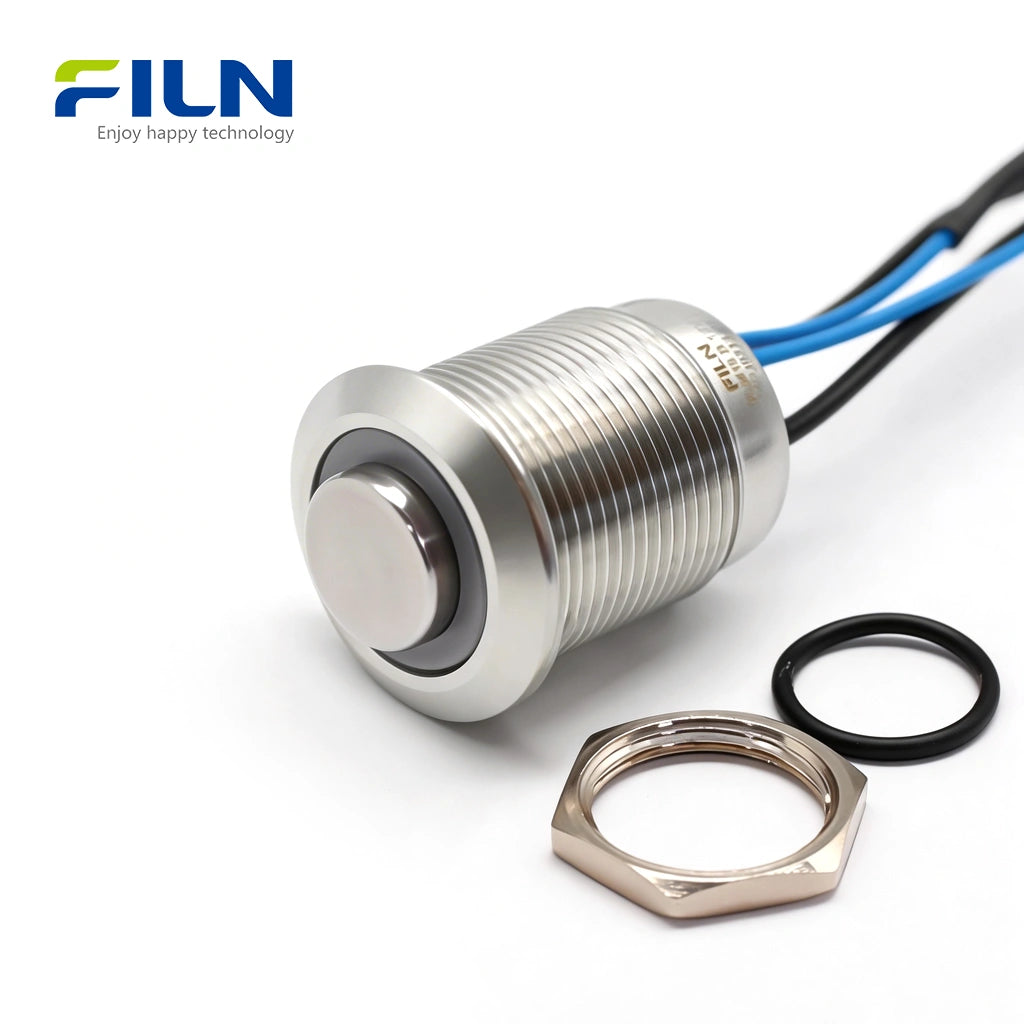

- Serrez l'écrou hexagonal métallique par l'arrière pour fixer l'interrupteur.
- Connectez le faisceau pré-câblé à 4 broches à votre source d'alimentation et à la charge.
Guide de câblage de l'interrupteur à bouton-poussoir LED à 4 broches
Un interrupteur à 4 broches se compose de deux parties : des contacts d'interrupteur (pour contrôler l'appareil) et des bornes LED (marquées + et -). Voici deux façons de câbler l'indicateur LED.
- Broches horizontales : Le mécanisme de l'interrupteur (Entrée d'alimentation / Sortie de charge).
- Broches verticales (+ / -) : Les bornes du voyant lumineux LED.
Méthode 1 : LED synchronisée avec l'appareil (allumée lorsqu'elle est active)
Logique : La lumière du bouton ne s'allume QUE lorsque l'appareil fonctionne. Elle sert d'« indicateur d'état ».
- Câblage : Connectez le LED (+) au côté sortie de l'interrupteur. Le LED (-) au négatif de l'alimentation.
- Applications : Boutons de démarrage de puissance, feux de brouillard de voiture, machines industrielles.
- Avantage : Économise de l'énergie ; fournit un retour visuel que le système est actif.
Figure 1 : La LED s'allume uniquement lorsque le bouton est enfoncé
Méthode 2 : LED toujours allumée (mode rétroéclairage)
Logique : La lumière du bouton reste allumée en permanence tant qu'il y a de l'alimentation, quelle que soit la position du bouton.
- Câblage : Connectez le LED (+) directement au positif de l'alimentation. Le LED (-) au négatif de l'alimentation.
- Applications : Environnements sombres, interrupteurs de couloir, indicateurs d'alimentation en veille.
- Avantage : Permet de trouver facilement l'interrupteur dans l'obscurité totale.
Figure 2 : La LED reste allumée en permanence (Rétroéclairage)
| Mode | État de la LED (inactif) | État de la LED (appuyé) |
|---|---|---|
| Sync (État) | ÉTEINT | ALLUMÉ |
| Toujours ALLUMÉ (Rétroéclairage) | ALLUMÉ | ALLUMÉ |
Connaissances de l'industrie
Qu'est-ce qu'un interrupteur à bouton-poussoir métallique de 16 mm ?
C'est un composant électrique robuste utilisé pour contrôler les circuits dans les machines industrielles. Sa construction métallique offre une résistance supérieure au vandalisme et une longue durée de vie par rapport aux interrupteurs en plastique.
| Caractéristique | Momentané | À verrouillage |
|---|---|---|
| Comportement | Revient en arrière une fois relâché | Reste en place (se verrouille) jusqu'à ce qu'il soit à nouveau enfoncé |
| Cas d'utilisation | Klaxon, démarreur, sonnette | Interrupteur d'alimentation, lumière principale |
Comparaison des connexions
| Type | Avantages | Inconvénients |
|---|---|---|
| Borne à broches | Soudure facile | Nécessite des fils externes |
| Borne à vis | Réparable sur site | Arrière encombrant |
| Pré-câblé | Étanche et assemblage rapide | Longueur de fil fixe |
Fourniture directe d'usine FILN
MOQ : Pas de quantité minimale de commande | Délai de livraison : Livraison mondiale rapide | Qualité : Certifié CE/RoHS/UL
- ✔️ Personnalisation de la tension et de la longueur du fil
- ✔️ Personnalisation des connecteurs (Molex, JST, etc.)
- ✔️ Expédition mondiale rapide
Site officiel : www.filn.com
Contact : inquiry@cnylin.com.cn
Foire Aux Questions
Q: Cet interrupteur de 16 mm convient-il aux applications 220V ?
R: Oui, nous proposons des versions spécifiques qui prennent en charge le 110V-220V AC pour les panneaux industriels.
Q: Quel est l'avantage d'un interrupteur à bouton-poussoir précâblé ?
R: Il assure une meilleure étanchéité et réduit considérablement les erreurs de câblage et le temps de travail lors de l'assemblage.
Q: Puis-je l'utiliser pour un klaxon de voiture ?
R: Absolument. Choisissez la fonction "Momentanée" pour les applications de klaxon ou de démarreur.
Q: Quelles couleurs de LED sont disponibles ?
R: Nous proposons le Rouge, le Vert, le Jaune, le Bleu et le Blanc. Nous prenons également en charge les LED RVB ou bicolores personnalisées.
