Dessin de l'interrupteur à bouton-poussoir
Présentation du produit

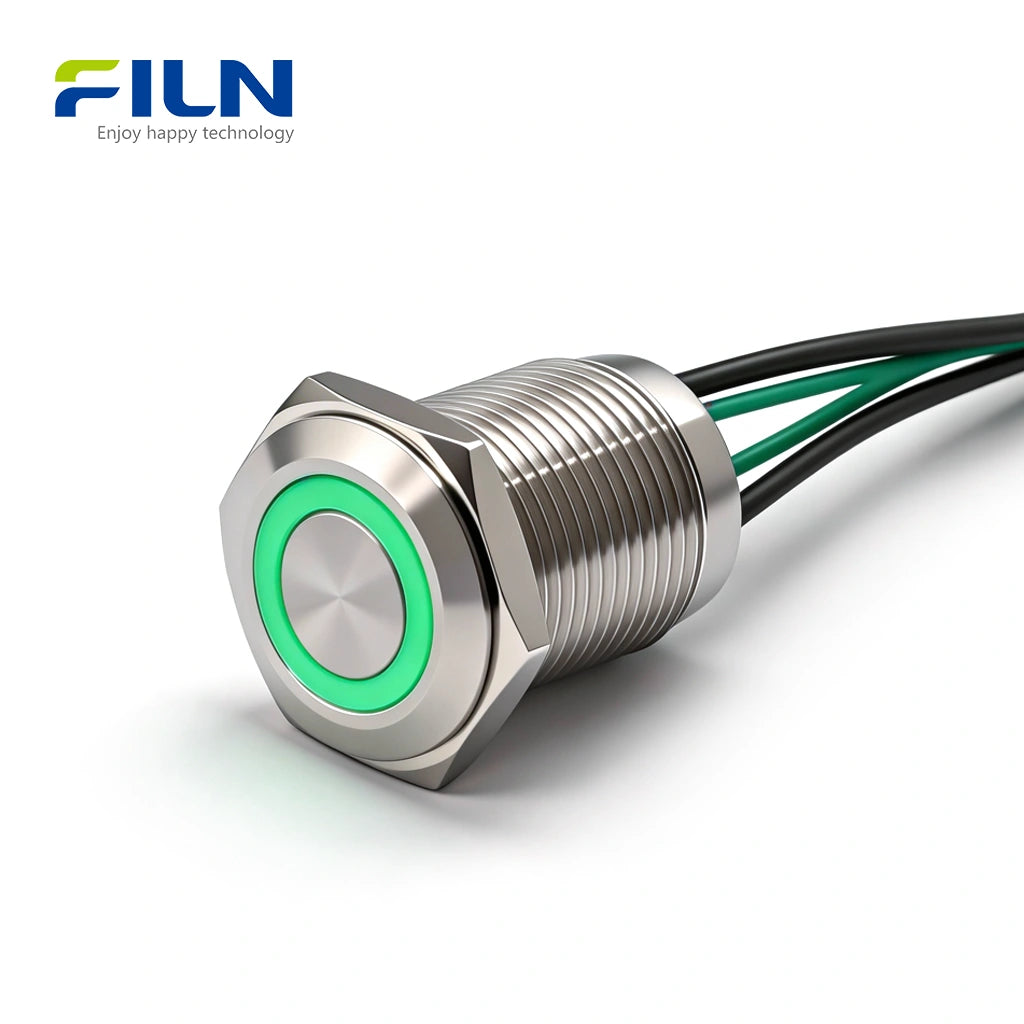

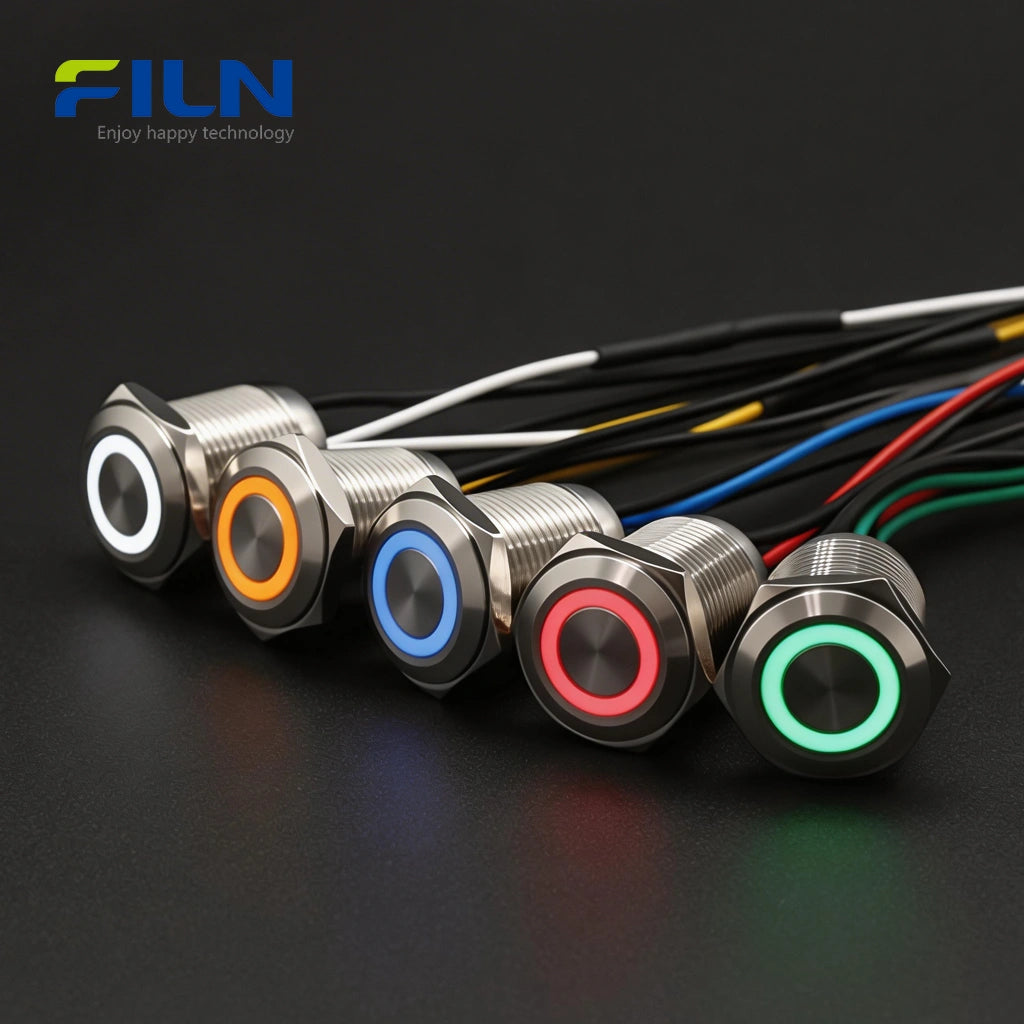

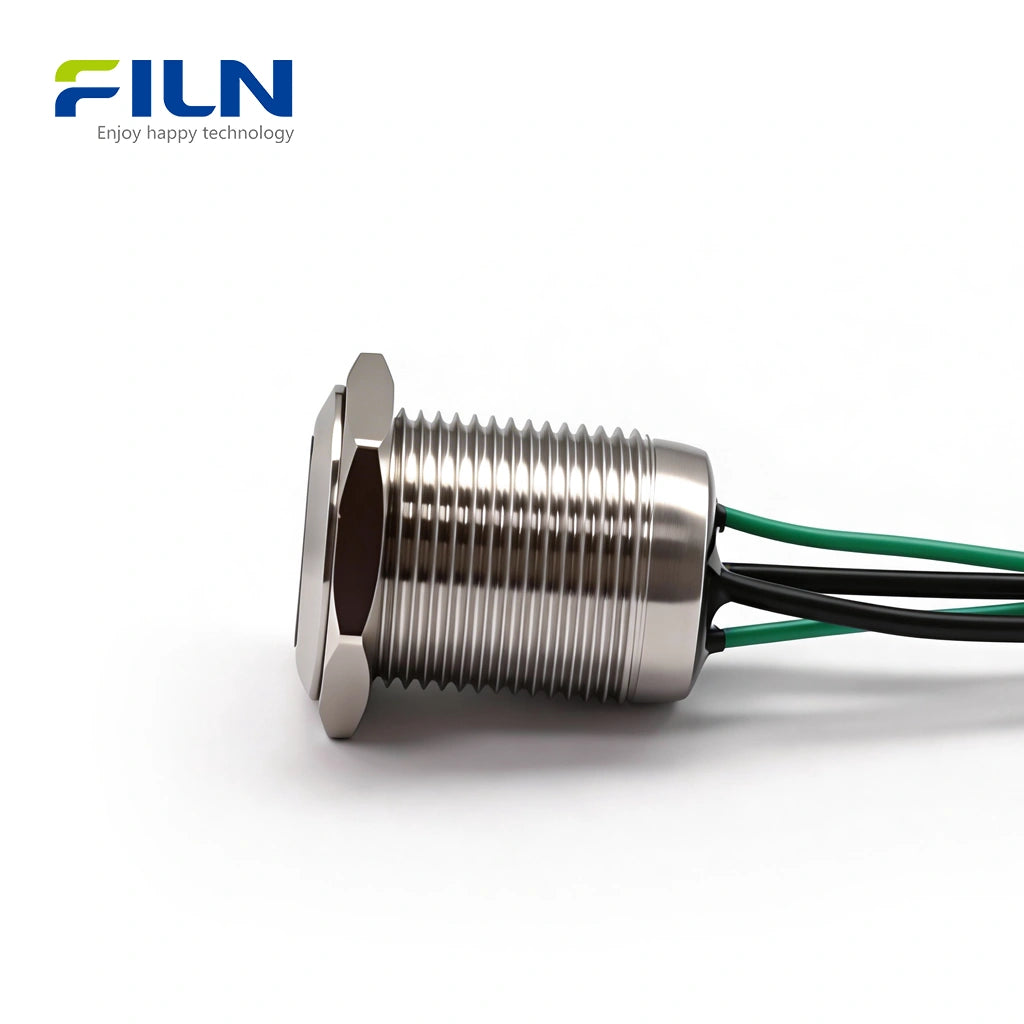

L'interrupteur étanche à bouton-poussoir de 16 mm (Modèle : FLM16-FW-1-E) est une solution de contrôle industriel haute performance fabriquée par FILN. Cet interrupteur à bouton-poussoir métallique de 16 mm est doté d'un robuste boîtier en acier inoxydable ou en aluminium noir avec une LED annulaire illuminée intégrée. Conçu pour la durabilité, il bénéficie de certifications incluant ISO9001, CE, VDE, RoHS, SGS, UL et IP65. Avec sa conception précâblée à 4 broches et son étanchéité par colle de queue de 15 cm, il empêche efficacement l'intrusion de vapeur d'eau, ce qui en fait l'interrupteur à bouton-poussoir momentané étanche ou le bouton-poussoir à verrouillage avec LED idéal pour les panneaux de commande industriels, les machines CNC, les systèmes marins et les équipements d'automatisation.
Spécifications rapides
| Numéro de modèle | FLM16-FW-1-E |
| Taille du trou de montage | 16 mm (0,63 pouce) |
| Fonction | Verrouillage / Momentané (Autobloquant / Auto-réinitialisation) |
| Couleur LED | R/V/J/B/W (Bicolore/Tricolore personnalisé disponible) |
| Forme de la tête du bouton | Tête plate |
| Méthode de câblage | 4 broches précâblées (câble de 15 cm) |
Paramètres de performance
| Tension nominale | 36 V CC / 250 V CA |
| Courant nominal | 5 A CC / 5 A CA |
| Puissance nominale | 180 W (CC) / 1250 W (CA) |
| Résistance d'isolement | ≥ 1000 MΩ |
| Résistance de contact | < 50 mΩ |
| Tension LED | 3 V - 220 V (Standard 12-24 V / 110-220 V) |
| Certification produit | ISO9001, CE, VDE, RoHS, SGS, UL, IP65 |
Matériaux des composants
| Composant | Spécification du matériau |
|---|---|
| Actionneur de bouton | Acier inoxydable 304 / Alliage d'aluminium 6063 |
| Boîtier/Manchon | Laiton H59 / Acier inoxydable 304 / Alliage d'aluminium 6063 |
| Broches/Bornes | Alliage de cuivre H62 / Fils précâblés |
| Base | Nylon ignifuge PA66+GF20% |
| Contacts | Contact en argent (AgCdO12) |
| Étanchéité | Anneau étanche en silicone SIL et étanchéité à la résine époxy en queue |
Caractéristiques générales
| Température de fonctionnement | -25°C à +85°C |
| Niveau de protection | Étanche IP65, Résistant au vandalisme IK08 |
| Durée de vie mécanique | 500 000 cycles |
| Durée de vie électrique | 100 000 cycles (3 A) / 50 000 cycles (5 A) |
Spécifications LED
| Couleurs LED | Rouge, Bleu, Vert, Jaune, Blanc |
| Courant direct | 20 mA (typique) |
| Intensité lumineuse | 1000 mcd |
| Flux lumineux | 4,8 lm |
| Longueur d'onde de pointe | 632,2 nm (Rouge) |
Signification des couleurs des LED :
- Rouge : Arrêt d'urgence, erreur ou état de danger.
- Vert : Fonctionnement normal, démarrage ou état sûr.
- Bleu : Fonction spécifique, réinitialisation ou mode veille.
- Jaune : Avertissement ou attention requise.
- Blanc : Indicateur de puissance ou éclairage neutre.
Caractéristiques principales
- Protection supérieure (IP65 & IK08) : Contrairement aux interrupteurs IP40 standard, notre bouton-poussoir de 16 mm offre une étanchéité IP65 et une résistance aux chocs IK08, adaptés aux environnements extérieurs et industriels difficiles.
- Charge électrique optimisée : Prend en charge jusqu'à 5A 250V AC/DC, permettant un contrôle direct des appareils de puissance supérieure sans relais supplémentaires.

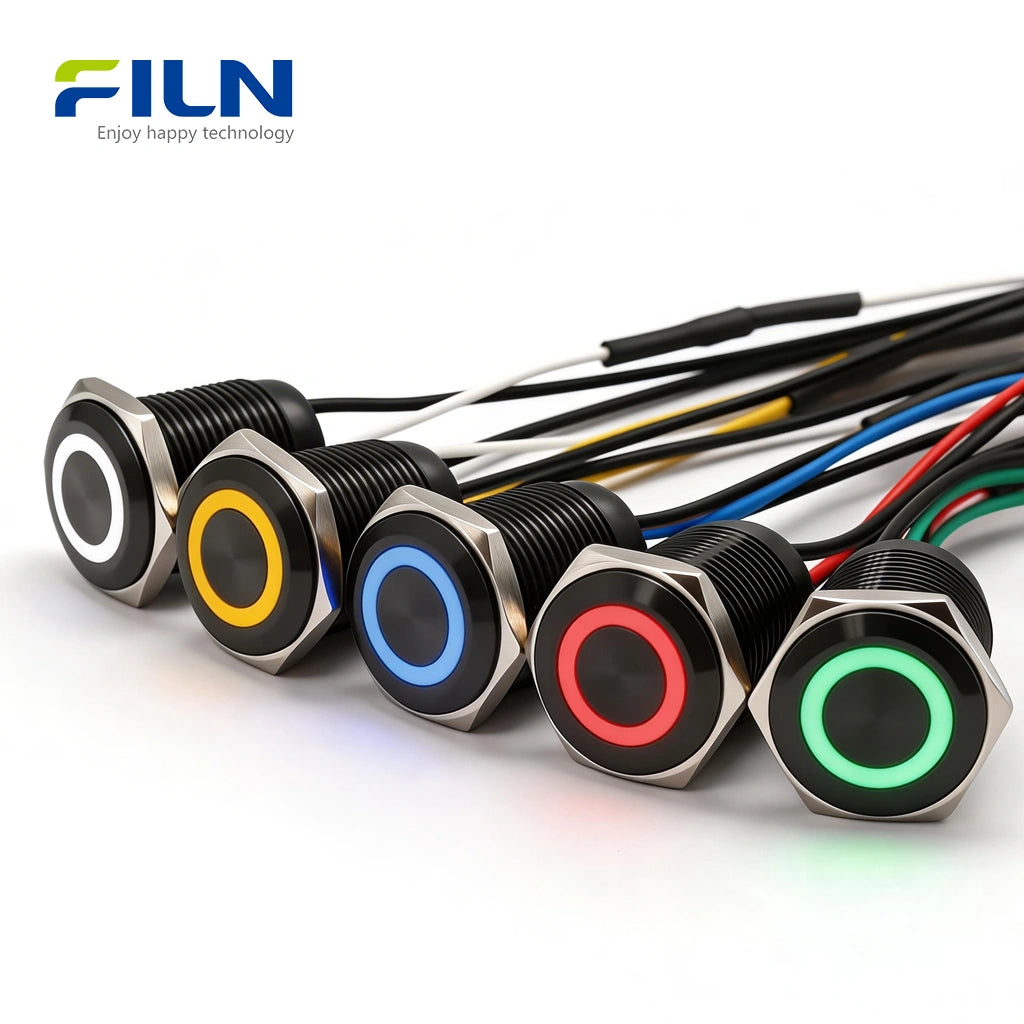

- Matériaux de première qualité : Dispose d'acier inoxydable 304 de haute qualité ou d'aluminium anodisé noir pour une résistance extrême à la corrosion et une esthétique professionnelle.
- Conception à contact argenté (AgCdO12) : Assure une faible résistance de contact (< 50 mΩ) et une conductivité exceptionnelle pour une durée de vie plus longue.

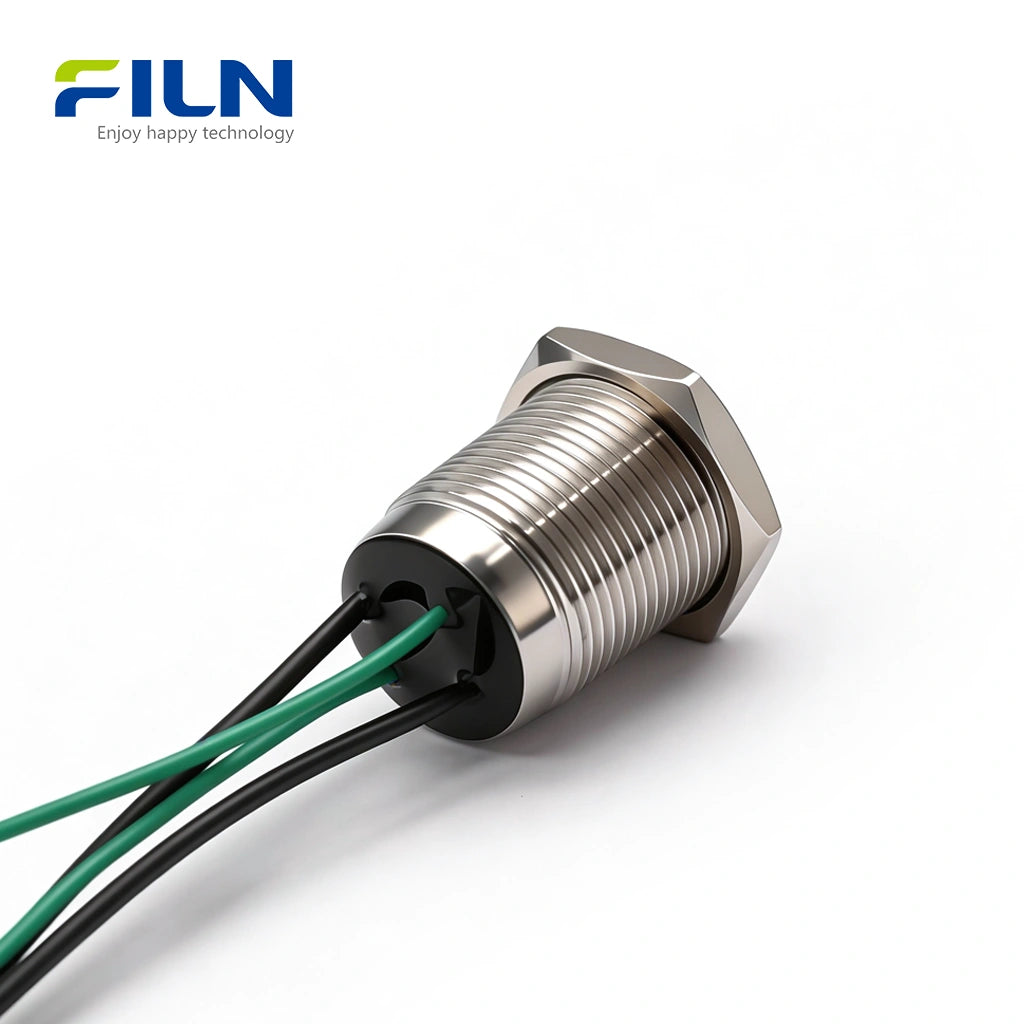

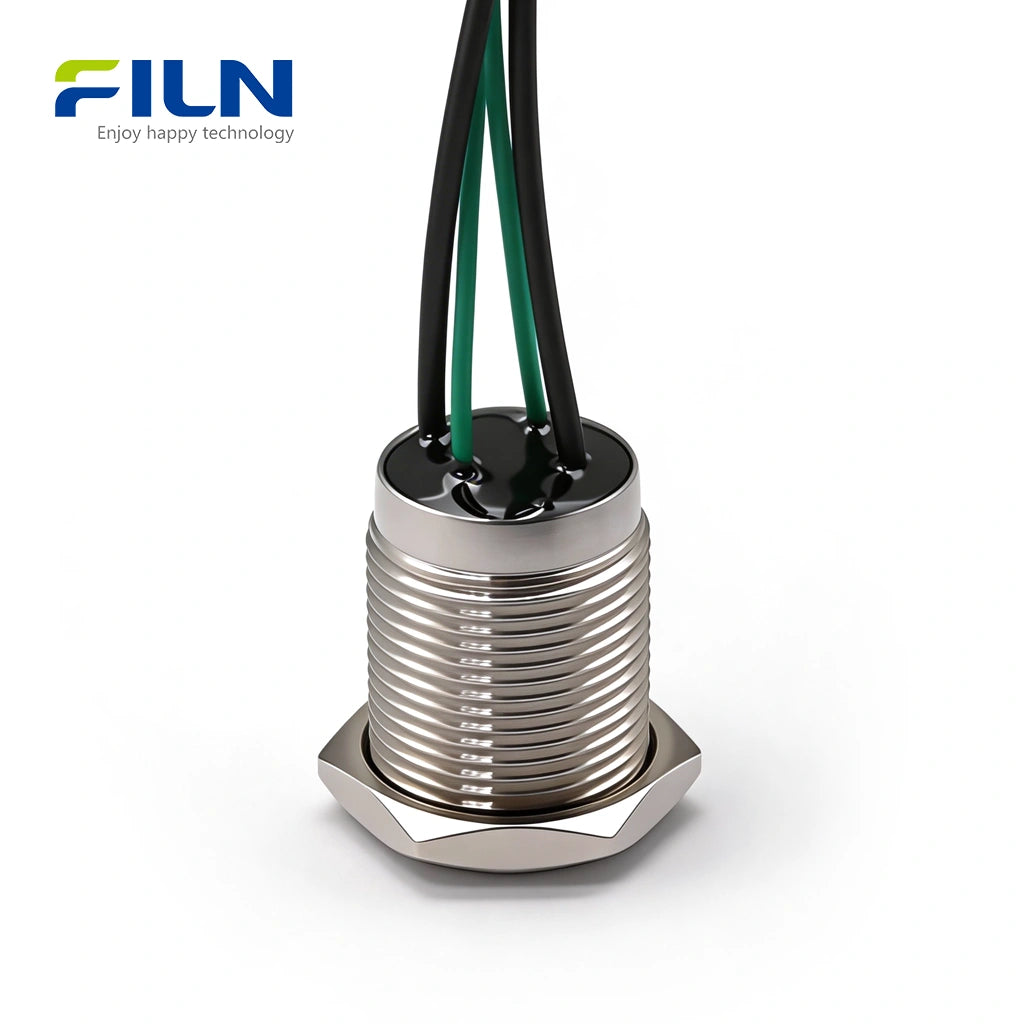

- Commodité du précâblage : La conception précâblée à 4 broches avec des fils de 15 cm et un joint de queue étanche à la colle permet de gagner du temps d'installation et améliore la protection contre l'humidité par rapport aux bornes à broches standard.
Comparaison des types de bornes
| Type | Avantages | Idéal pour |
|---|---|---|
| Borne à broche | Encombrement minimal ; câblage flexible | Montage sur PCB ou espaces restreints |
| Borne à vis | Aucune soudure requise ; connexion sécurisée | Maintenance sur le terrain et fortes vibrations |
| Précâblé (4 broches) | Meilleure étanchéité ; prêt à installer | Équipements extérieurs et assemblage rapide |
Applications
Cet interrupteur étanche de 16 mm est largement utilisé dans diverses industries où la fiabilité et la sécurité sont primordiales :
- Panneaux de commande industriels
- Machines CNC & Robotique
- Équipements d'automatisation
- Tableaux de bord marins et de bateaux
- Dispositifs médicaux
- Armoires électriques
- Systèmes de sécurité
- Appareils portables
Guide d'installation
- Percer un trou : Créer un trou de 16 mm de diamètre dans le panneau de montage.
- Insérer l'interrupteur : Placer le bouton-poussoir à travers le trou depuis l'avant du panneau.
- Fixer l'écrou : Faire glisser l'écrou hexagonal métallique par l'arrière et le serrer sur le corps fileté pour fixer l'interrupteur.
- Câblage : Connecter les fils précâblés à 4 broches à votre circuit selon le schéma de câblage.
Guide de câblage de l'interrupteur à bouton-poussoir LED 4 broches
Un interrupteur à 4 broches se compose de deux parties : des contacts d'interrupteur (pour contrôler l'appareil) et des bornes LED (marquées + et -). Voici deux façons de câbler l'indicateur LED.
- Broches horizontales : Le mécanisme de l'interrupteur (Entrée d'alimentation / Sortie de charge).
- Broches verticales (+ / -) : Les bornes de la lumière indicatrice LED.
Méthode 1 : LED synchronisée avec l'appareil (allumée lorsqu'elle est active)
Logique : La lumière du bouton ne s'allume que lorsque l'appareil est en marche. Elle sert d'"Indicateur d'état".
- Câblage : Connecter le (+) de la LED au côté sortie de l'interrupteur. Le (-) de la LED au négatif de l'alimentation.
- Applications : Boutons de démarrage, feux de brouillard de voiture, machines industrielles.
- Avantage : Économise de l'énergie ; fournit un retour visuel que le système est actif.
Figure 1 : La LED s'allume uniquement lorsque le bouton est pressé
Méthode 2 : LED toujours allumée (Mode rétroéclairage)
Logique : La lumière du bouton reste allumée constamment tant qu'il y a de l'alimentation, quelle que soit la position du bouton.
- Câblage : Connecter le (+) de la LED directement au positif de l'alimentation. Le (-) de la LED au négatif de l'alimentation.
- Applications : Environnements sombres, interrupteurs de couloir, indicateurs d'alimentation en veille.
- Avantage : Permet de trouver facilement l'interrupteur dans l'obscurité totale.
Figure 2 : La LED reste constamment allumée (Rétroéclairage)
| Mode | État de la LED (inactif) | État de la LED (pressé) |
|---|---|---|
| Synchrone (État) | ÉTEINTE | ALLUMÉE |
| Toujours ALLUMÉE (Rétroéclairage) | ALLUMÉE | ALLUMÉE |
Connaissances de l'industrie
1. Qu'est-ce qu'un interrupteur à bouton-poussoir étanche de 16 mm ?
Un interrupteur à bouton-poussoir étanche de 16 mm est un composant de commande électrique d'un diamètre de montage de 16 mm, doté d'un joint spécialisé (IP65+) pour protéger les contacts internes de l'humidité et de la poussière. Dans les équipements industriels, ces interrupteurs constituent l'interface principale permettant aux utilisateurs de démarrer ou d'arrêter en toute sécurité les circuits, même dans des conditions humides ou extérieures. Le boîtier métallique ajoute une propriété "anti-vandalisme", protégeant contre les chocs mécaniques (IK08).
2. Différence entre le verrouillage et le momentané
| Caractéristique | Momentané (Auto-réinitialisation) | Verrouillage (Auto-verrouillage) |
|---|---|---|
| Action | Revient à sa position lorsque relâché | Reste en position "enfoncée" |
| Utilisation typique | Klaxon, Sonnette, Impulsion de démarrage | Alimentation principale, interrupteur d'éclairage |
| Type de retour | Retour automatique | Appuyer à nouveau pour relâcher |
Approvisionnement direct d'usine
FILN est une usine professionnelle de commutateurs à bouton-poussoir avec plus de 20 ans d'expérience. Nous offrons :
- ✅ Pas de MOQ : Prise en charge des petites commandes et des prototypes.
- ✅ Livraison rapide : Expédition mondiale avec des délais courts.
- ✅ Personnalisation poussée : Tension (3V-220V), longueur de fil et connecteurs.
- ✅ Certifications : Conformité complète CE, RoHS et UL.
Site officiel de FILN : www.filn.com
E-mail de contact : inquiry@cnylin.com.cn
Questions fréquemment posées
Q1 : L'interrupteur à bouton-poussoir de 16 mm est-il entièrement étanche ?
R : Oui, il est classé IP65, ce qui signifie qu'il est protégé contre la pénétration de poussière et les jets d'eau à basse pression de toute direction. L'étanchéité du joint de queue empêche en outre la pénétration d'humidité.
Q2 : Puis-je personnaliser la longueur du fil pour le FLM16-FW-1-E ?
R : Absolument. En tant qu'usine, FILN peut personnaliser la longueur du fil de queue et même ajouter des connecteurs spécifiques pour répondre aux exigences de votre projet.
Q3 : Quelle est la différence entre les boîtiers en acier inoxydable et en aluminium noir ?
R : L'acier inoxydable offre une résistance supérieure à la corrosion pour les industries marines ou alimentaires, tandis que l'aluminium noir offre une esthétique mate haut de gamme pour les panneaux de commande modernes.
Q4 : L'interrupteur est-il livré avec le matériel nécessaire à l'installation ?
R : Oui, chaque interrupteur comprend un joint torique en silicone étanche et un écrou hexagonal métallique pour un montage sécurisé.
Q5 : Puis-je utiliser cet interrupteur de 16 mm pour des applications 220 V CA ?
R : Oui, le contact de l'interrupteur est conçu pour un maximum de 250 V CA, et nous proposons des options de LED pour 110 V-220 V CA.
Q6 : Que signifie « Momentané » pour cet interrupteur ?
R : Cela signifie que l'interrupteur ne reste actif que tant que votre doigt appuie dessus. Il revient à son état initial une fois relâché.
Q7 : Des échantillons sont-ils disponibles pour les tests ?
R : Oui, nous fournissons des échantillons gratuits aux clients B2B professionnels. Veuillez contacter inquiry@cnylin.com.cn.
Q8 : Quel est l'avantage de la LED à anneau lumineux ?
R : Elle fournit un retour d'état clair et améliore l'attrait visuel de l'équipement, en particulier dans les environnements sombres.
Q9 : Comment câbler la version pré-câblée à 4 broches ?
R : Deux fils sont pour le contact de l'interrupteur (contrôle du circuit) et deux sont pour l'alimentation de la LED (+/-).
Q10 : FILN a-t-il la certification UL pour ces interrupteurs ?
R : Oui, nos interrupteurs à bouton-poussoir sont certifiés UL, CE et RoHS pour l'accès au marché mondial.
