Schéma de l'interrupteur à bouton-poussoir
Présentation du produit

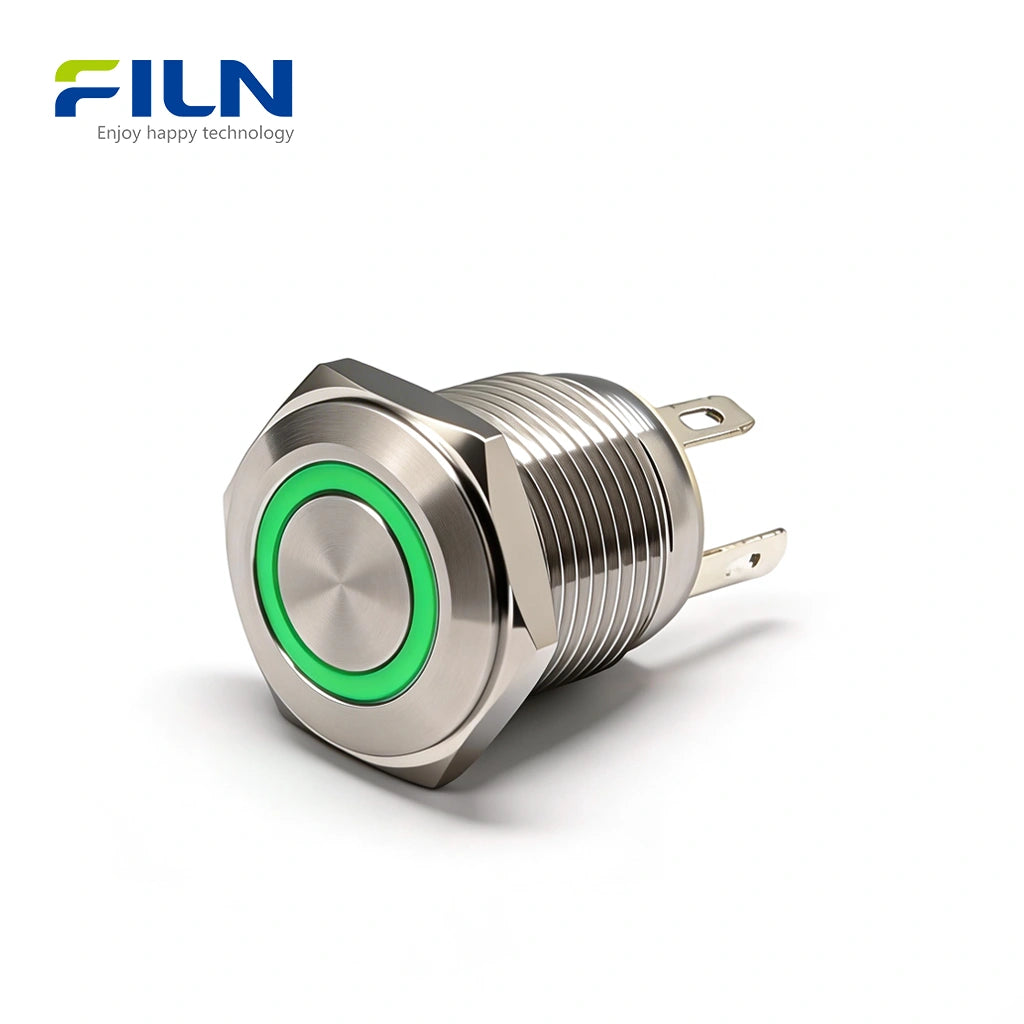

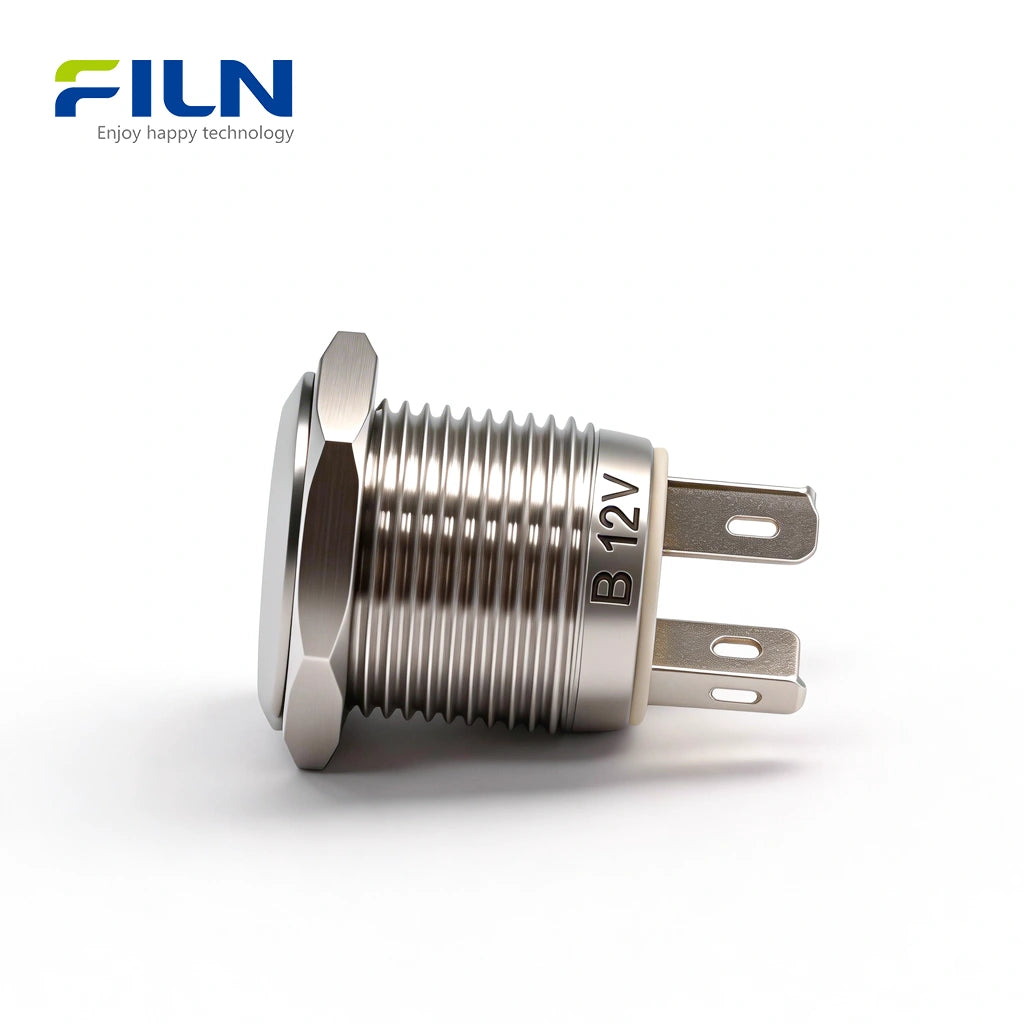

Le FLM16-FJ-2-E est un interrupteur d'alimentation à bouton-poussoir métallique de 16 mm haute performance, conçu pour la durabilité et la précision. Fabriqué par FILN, une usine leader spécialisée dans les interrupteurs industriels, ce produit est doté d'une tête plate élégante en acier inoxydable et d'un indicateur LED à anneau vibrant. Avec des certifications telles que ISO9001, CE, VDE, RoHS, SGS, UL et IP65, il assure sécurité et fiabilité dans divers secteurs. Cet interrupteur à bouton-poussoir momentané est idéal pour les panneaux de commande industriels, les dispositifs médicaux et les équipements d'automatisation. Sa conception à 4 bornes permet une installation facile et un retour LED synchronisé, ce qui en fait un choix de premier ordre pour l'approvisionnement B2B et les projets d'ingénierie mondiaux.
Spécifications rapides
| Numéro de modèle | FLM16-FJ-2-E |
| Diamètre de montage | 16 mm / 0,63 pouce |
| Type d'opération | Momentané (Réinitialisation automatique) |

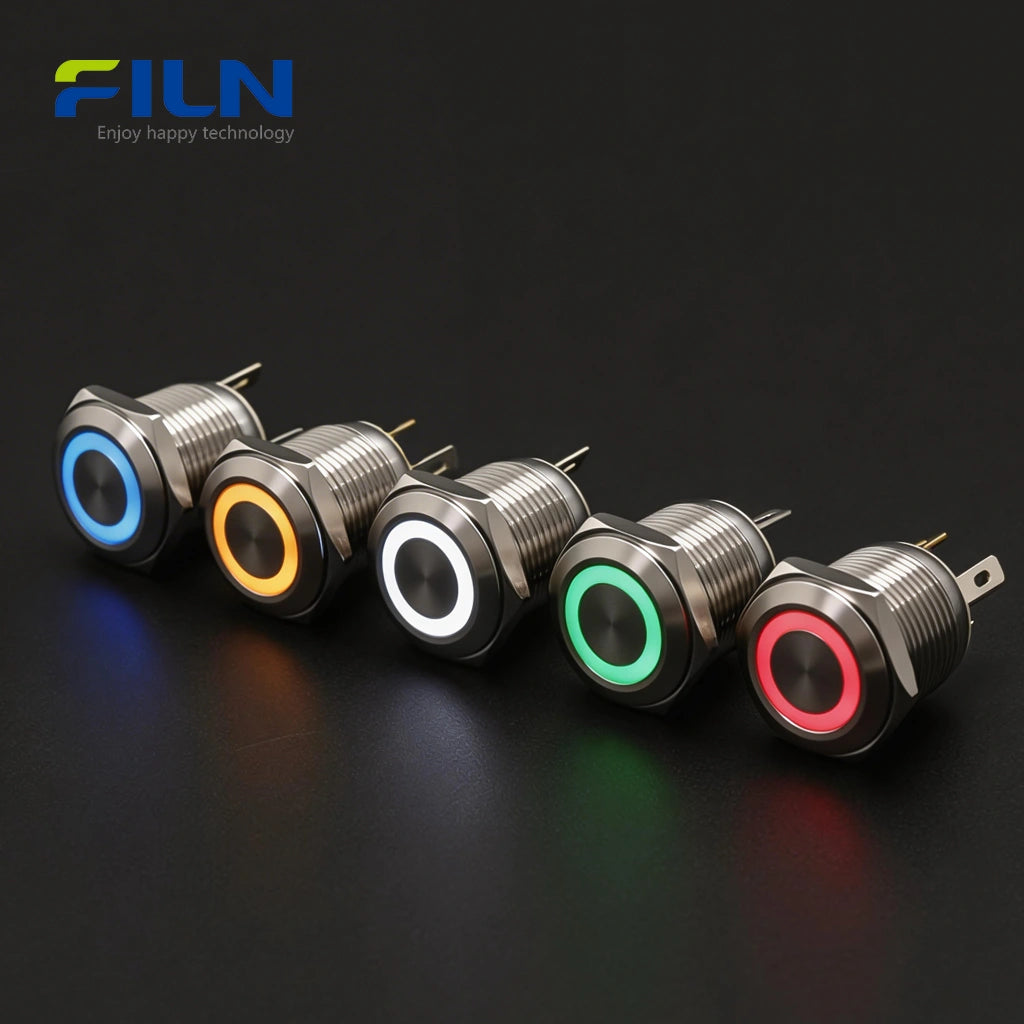

| Couleur de la LED | R/V/J/B/B (Bicolore/Tricolore personnalisable) |
| Forme de la tête | Tête plate |
| Type de borne | Borne à souder à 4 broches (Borne à broches) |
Paramètres de performance
| Tension nominale | 36V CC / 250V CA |
| Courant nominal | 5A CC / 5A CA |
| Résistance de contact | < 50mΩ |
| Résistance d'isolement | ≥ 1000MΩ |
| Plage de tension LED | 3V - 220V |
| Certifications produit | ISO9001, CE, VDE, RoHS, SGS, UL, IP65 |
Matériaux des composants
| Composant | Spécification du matériau |
|---|---|
| Tête de bouton | Acier inoxydable 304 / Alliage d'aluminium 6063 |
| Manchon de coque | Laiton H59 / Acier inoxydable 304 |
| Broches du bouton | Alliage de cuivre H62 |
| Contacts | Alliage d'argent (AgCdO12) |
| Base | Nylon ignifuge PA66 + GF20% |
Caractéristiques générales
| Température de fonctionnement | -25°C à +85°C |
| Niveau de protection | IP65 étanche, résistance aux chocs IK08 |
| Durée de vie mécanique | 500 000 cycles |
| Durée de vie électrique | 100 000 cycles (3A) / 50 000 cycles (5A) |
Caractéristiques clés
- Protection supérieure : Classé IP65 et IK08, ce qui le rend résistant à l'eau, à la poussière et aux impacts violents, parfait pour les environnements industriels difficiles.
- Capacité de charge élevée : Prend en charge 5A 250V AC/DC, permettant le contrôle direct des appareils de forte puissance sans relais supplémentaires.
- Matériaux de première qualité : Fabriqué en acier inoxydable 304 pour l'anti-corrosion et contacts en alliage d'argent pour une résistance minimale et une protection anti-arc.
- Lumière annulaire uniforme : La conception LED avancée offre un éclairage uniforme à 360°, améliorant la visibilité esthétique et fonctionnelle en basse lumière.

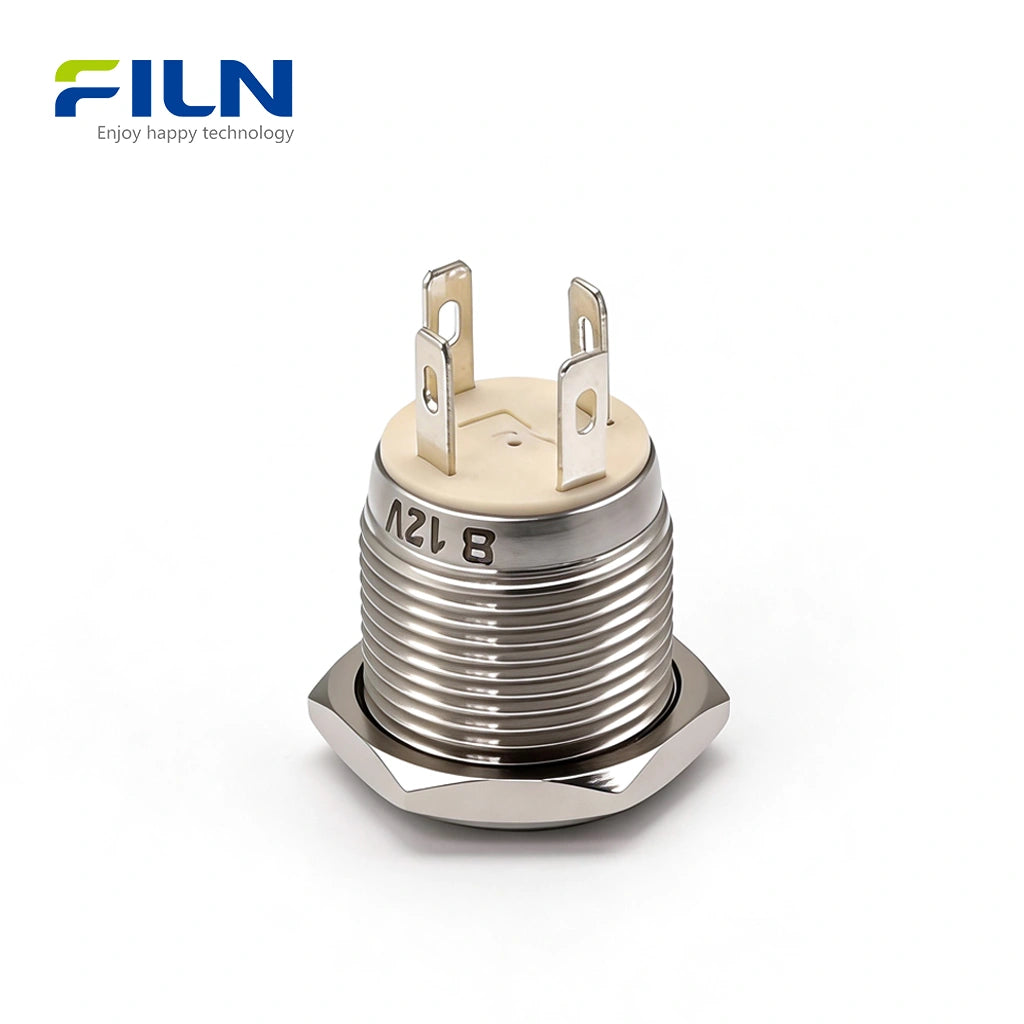

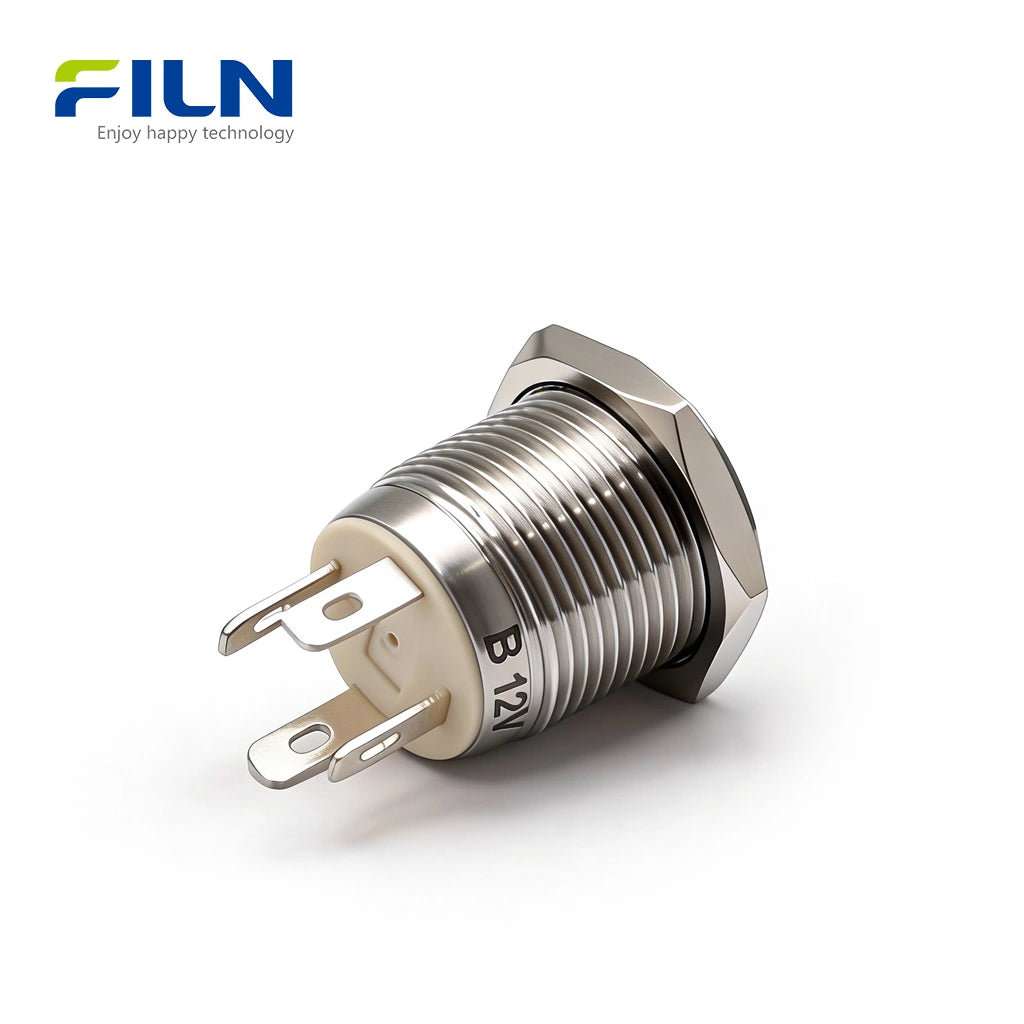

- Conception compacte des broches : Les bornes standard à 4 broches de 2,8x0,5 mm permettent une soudure rapide ou une connexion de faisceau, idéales pour la production en série.
Applications
Cet interrupteur métallique de 16 mm est largement utilisé dans les panneaux de commande industriels, les machines CNC, les équipements d'automatisation, les armoires électriques, les systèmes marins et les dispositifs médicaux. Il sert d'interface fiable pour tout équipement nécessitant un retour tactile haut de gamme et une indication d'état.
Guide d'installation
- Perçage du panneau : Percez un trou de 16 mm (0,63") de diamètre sur votre panneau de commande.
- Insertion : Insérez le bouton-poussoir métallique de 16 mm par la face avant du panneau.
- Fixation : Serrez l'écrou métallique fourni par l'arrière pour fixer l'interrupteur en place.
- Câblage : Connectez les 4 broches (interrupteur et LED) selon la logique de circuit souhaitée (synchronisée ou constante).
Guide de câblage de l'interrupteur à bouton-poussoir LED 4 broches
Un interrupteur à 4 broches se compose de deux parties : des contacts de commutation (pour contrôler l'appareil) et des bornes LED (marquées + et -). Voici deux façons de câbler l'indicateur LED.
- Broches horizontales : Le mécanisme de l'interrupteur (Entrée d'alimentation / Sortie de charge).
- Broches verticales (+ / -) : Les bornes du voyant indicateur LED.
Méthode 1 : LED synchronisée avec l'appareil (allumée quand actif)
Logique : La lumière du bouton ne s'allume QUE lorsque l'appareil est en marche. Elle sert d'« indicateur d'état ».
- Câblage : Connectez la LED (+) au côté sortie de l'interrupteur. La LED (-) au négatif de l'alimentation.
- Applications : Boutons de démarrage, phares antibrouillard de voiture, machines industrielles.
- Avantage : Économise de l'énergie ; fournit un retour visuel que le système est actif.
Figure 1 : La LED s'allume uniquement lorsque le bouton est pressé
Méthode 2 : LED toujours allumée (Mode rétroéclairage)
Logique : La lumière du bouton reste allumée en permanence tant qu'il y a de l'alimentation, quelle que soit la position du bouton.
- Câblage : Connectez la LED (+) directement au positif de l'alimentation. La LED (-) au négatif de l'alimentation.
- Applications : Environnements sombres, interrupteurs de couloir, indicateurs de mise sous tension.
- Avantage : Permet de trouver l'interrupteur facilement dans l'obscurité totale.
Figure 2 : La LED reste allumée en permanence (Rétroéclairage)
| Mode | État LED (Inactif) | État LED (Appuyé) |
|---|---|---|
| Synchro (État) | ÉTEINT | ALLUMÉ |
| Toujours ALLUMÉ (Rétroéclairage) | ALLUMÉ | ALLUMÉ |
Connaissances de l'industrie
1. Qu'est-ce qu'un interrupteur à bouton-poussoir de 16 mm ?
C'est un dispositif électromécanique utilisé pour contrôler un circuit électrique. Dans les milieux industriels, le diamètre de 16 mm est une taille standard qui équilibre le gain de place sur les panneaux avec la facilité d'utilisation. La construction métallique offre une protection contre les dommages environnementaux et le vandalisme.
2. Fonction de verrouillage vs momentanée
| Caractéristique | Momentané (Réinitialisation automatique) | À verrouillage (Auto-bloquant) |
|---|---|---|
| Action | Revient à sa position après relâchement | Reste en position (clic) |
| Usage courant | Klaxons, Sonnettes, Alimentation PC | Interrupteurs d'éclairage, Alimentation principale |
Signification des couleurs des indicateurs LED
| Couleur | Signification industrielle standard |
|---|---|
| Rouge | Urgence, Arrêt, Erreur, Coupure de courant |
| Vert | Démarrage, Fonctionnement, Sécurité, Système normal |
| Bleu | Service requis, Réinitialisation, Mode de fonction spécifique |
| Jaune | Avertissement, Condition anormale, Pré-démarrage |
| Blanc | État de l'alimentation, Illumination générale, Retour neutre |
Approvisionnement direct usine FILN
- ✔️ MOQ : Pas de quantité minimale de commande – Support pour les petits projets.
- ✔️ Délai de livraison : Expédition mondiale rapide sous 3-7 jours.
- ✔️ Personnalisation : Tension (3V-220V), longueur de fil et connecteurs.
- ✔️ Certification : Conformité complète CE / RoHS / UL.
Site officiel : www.filn.com
Contactez-nous : inquiry@cnylin.com.cn
Questions fréquemment posées
1. Quelle est la différence entre les bornes à broches et les bornes à vis ?
Les bornes à broches (comme sur ce modèle) sont compactes et prennent en charge la soudure à grande vitesse ou les faisceaux de fils enfichables, tandis que les bornes à vis sont plus grandes et conviennent au câblage manuel dans les armoires électriques.
2. Puis-je utiliser cet interrupteur de 16 mm en extérieur ?
Oui, il a un indice d'étanchéité IP65, ce qui signifie qu'il est protégé contre la poussière et les jets d'eau à basse pression de toute direction.
3. La résistance LED est-elle intégrée ?
Oui, FILN intègre la résistance à film métallique à l'intérieur de l'interrupteur, vous pouvez donc le connecter directement à la tension spécifiée (par exemple, 12V ou 220V).
4. Quelle est la durée de vie mécanique de ce bouton ?
Il est testé pour jusqu'à 500 000 opérations mécaniques et 100 000 cycles électriques.
5. Puis-je personnaliser la LED pour qu'elle affiche deux couleurs ?
Absolument. FILN prend en charge les personnalisations bicolores (par exemple, Rouge/Vert) et tricolores pour les indicateurs d'état.
6. Quel est le meilleur matériau pour les dispositifs médicaux ?
L'acier inoxydable 304 est recommandé pour les applications médicales en raison de sa haute résistance à la corrosion et de sa facilité de stérilisation.
7. Est-il livré avec le faisceau de câbles ?
Cette liste est pour l'interrupteur uniquement, mais FILN fournit des services de faisceaux de câbles personnalisés sur demande.
8. Qu'est-ce que la fonction "Momentané" ?
Cela signifie que l'interrupteur reste allumé uniquement lorsque vous appuyez physiquement sur le bouton. Une fois relâché, il revient à la position d'arrêt.
9. Peut-il supporter 220V AC ?
Oui, cet interrupteur est conçu pour supporter jusqu'à 250V AC avec une charge de courant de 5A.
10. Comment choisir la bonne taille de trou ?
Assurez-vous que votre panneau a un trou de précisément 16 mm. Plus grand, l'interrupteur ne se fixera pas correctement ; plus petit, il ne rentrera pas.
