PRÉSENTATION DU PRODUIT

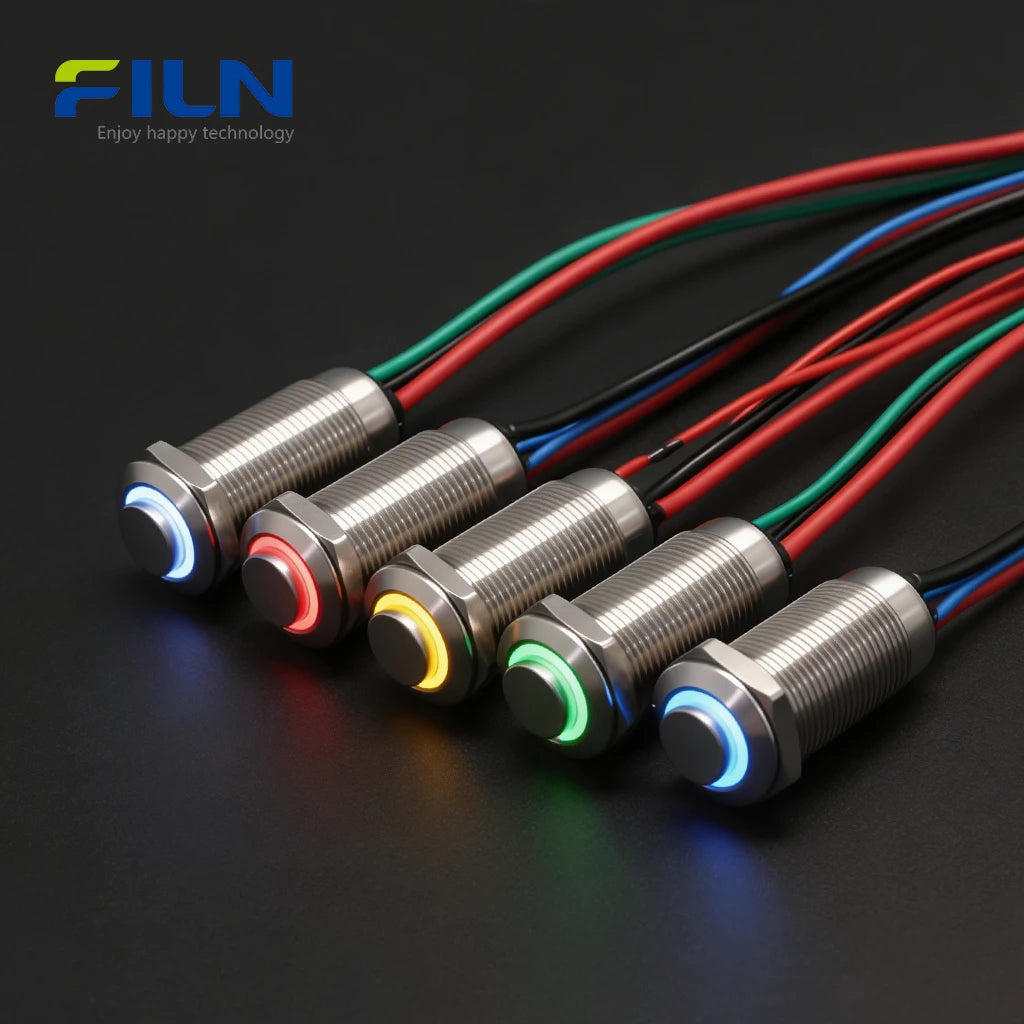

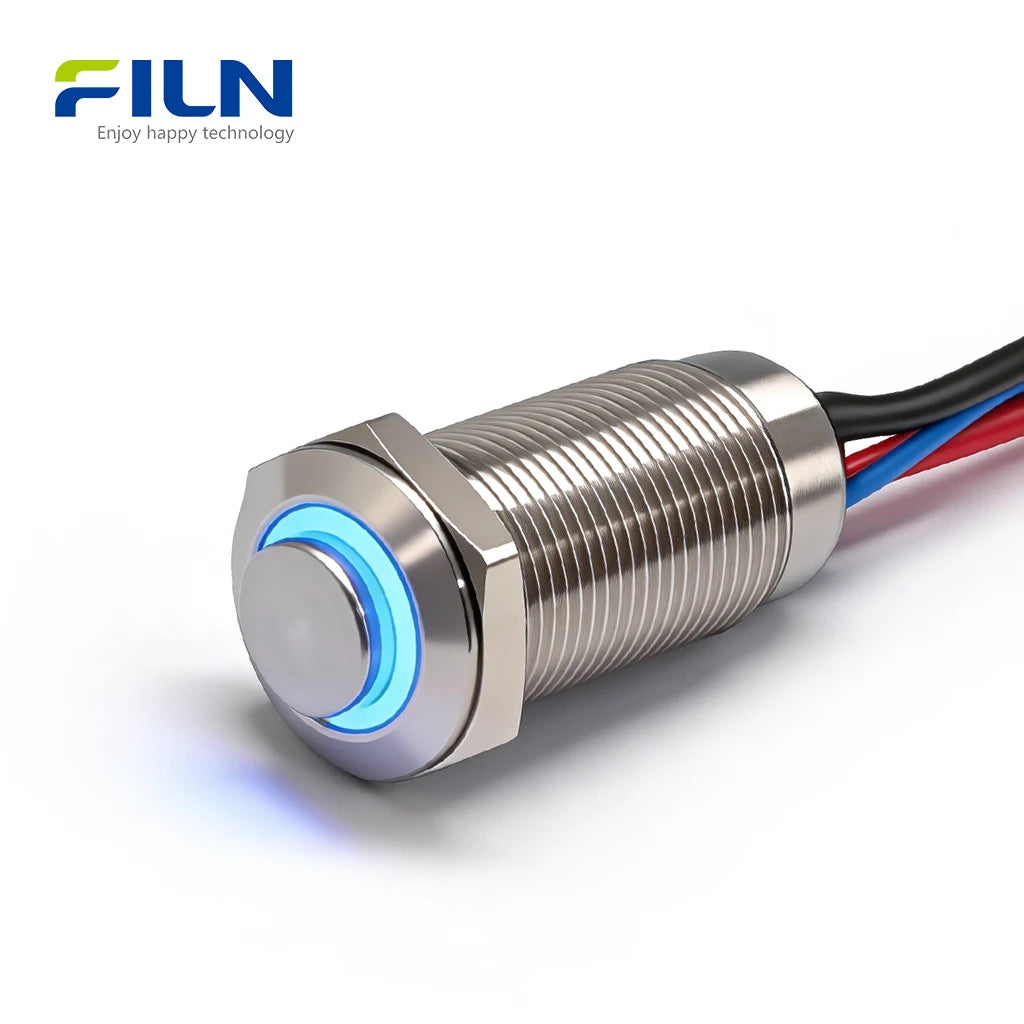

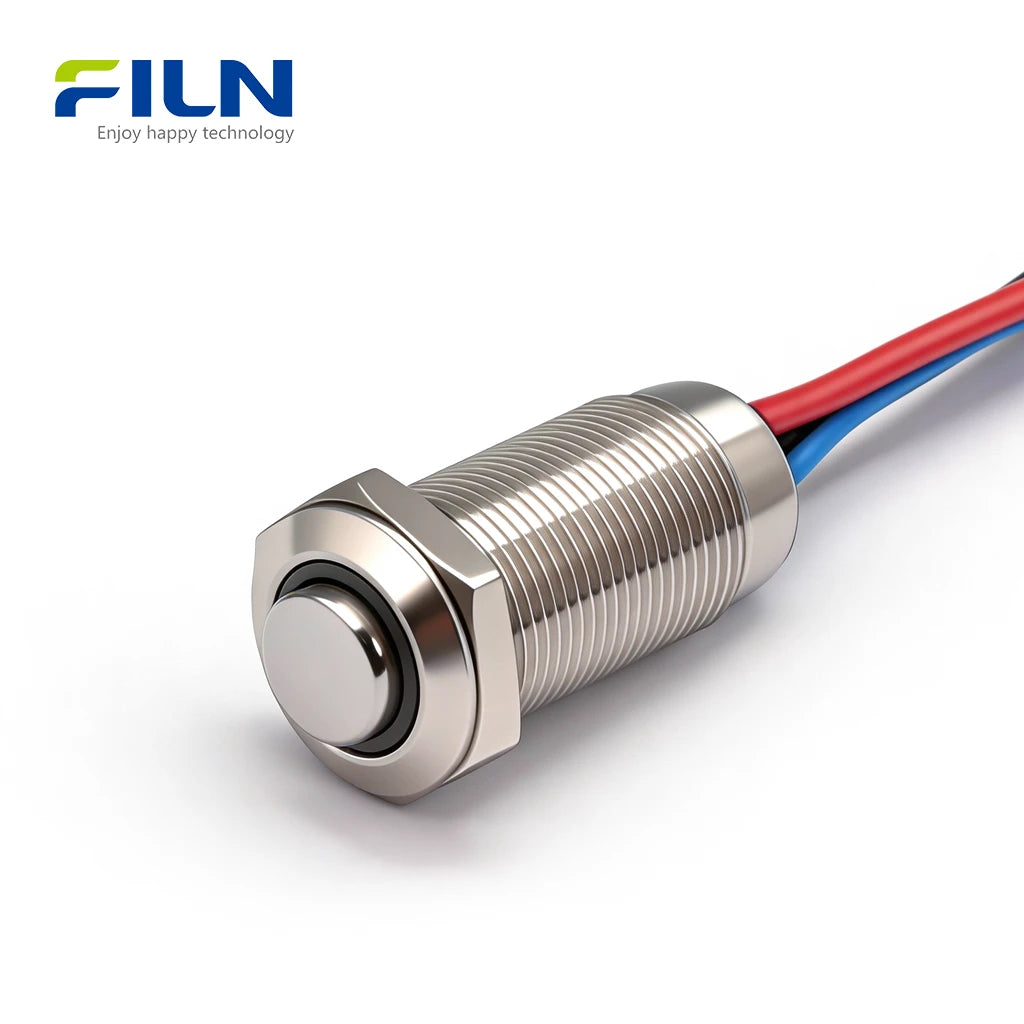

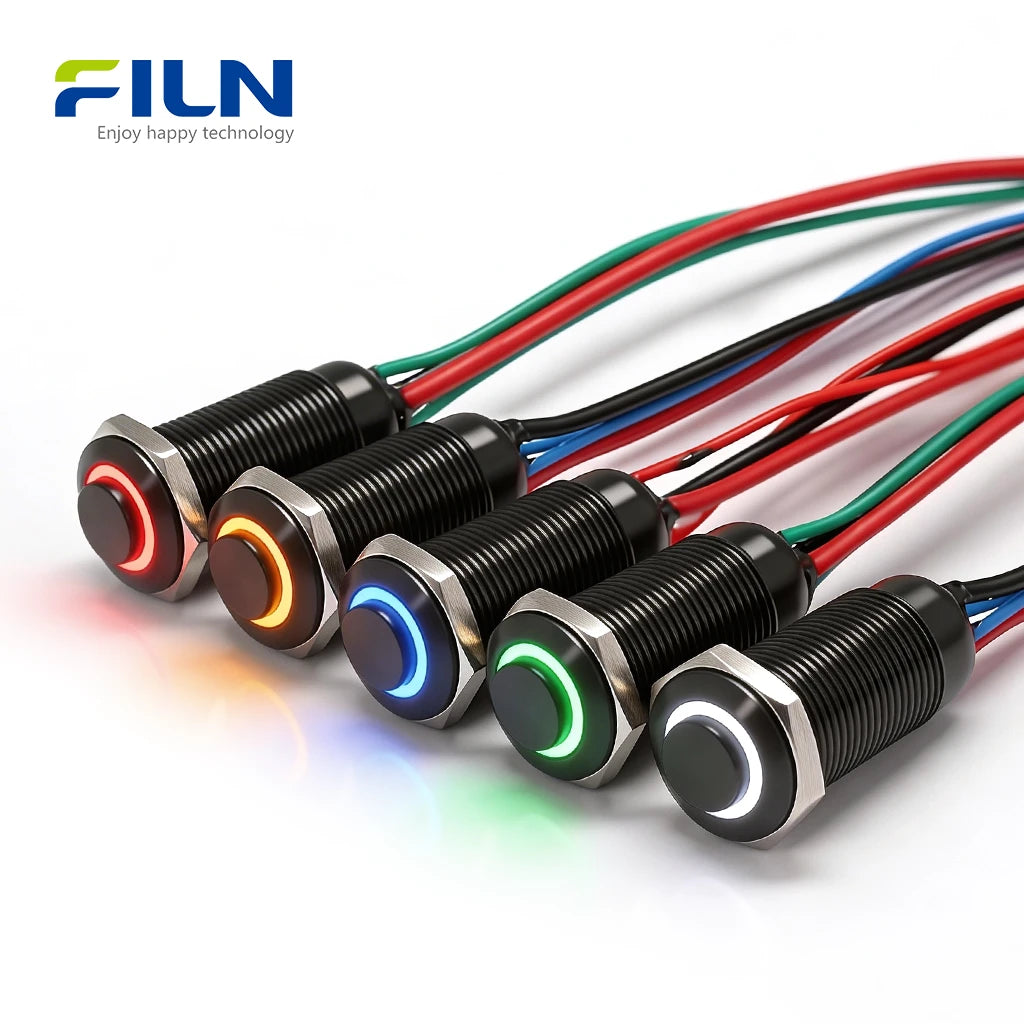

Le FLM12-HW-1-E est un interrupteur de moto à bouton-poussoir de 12 mm de qualité supérieure, conçu par FILN pour les applications industrielles et automobiles à haute performance. Cet interrupteur à bouton avec anneau LED en acier inoxydable présente une conception à tête haute et est livré pré-câblé avec des fils de 15 cm, spécifiquement scellé à l'époxy pour empêcher la pénétration de l'humidité, atteignant un indice d'étanchéité IP65. Avec des certifications telles que ISO9001, CE, VDE, RoHS, SGS et UL, il garantit une sécurité maximale pour les panneaux de commande industriels, les machines CNC, les systèmes marins et les dispositifs médicaux. Qu'il soit utilisé comme interrupteur à bouton-poussoir momentané pour les avertisseurs sonores ou comme bouton d'alimentation à verrouillage pour l'éclairage, sa construction métallique robuste offre une durabilité supérieure par rapport aux alternatives en plastique.
SPÉCIFICATIONS RAPIDES
| Numéro de modèle | FLM12-HW-1-E |
|---|---|
| Taille du trou de montage | 12 mm (0,47 pouce) |
| Fonctionnement | Verrouillage / Momentané (Personnalisable) |

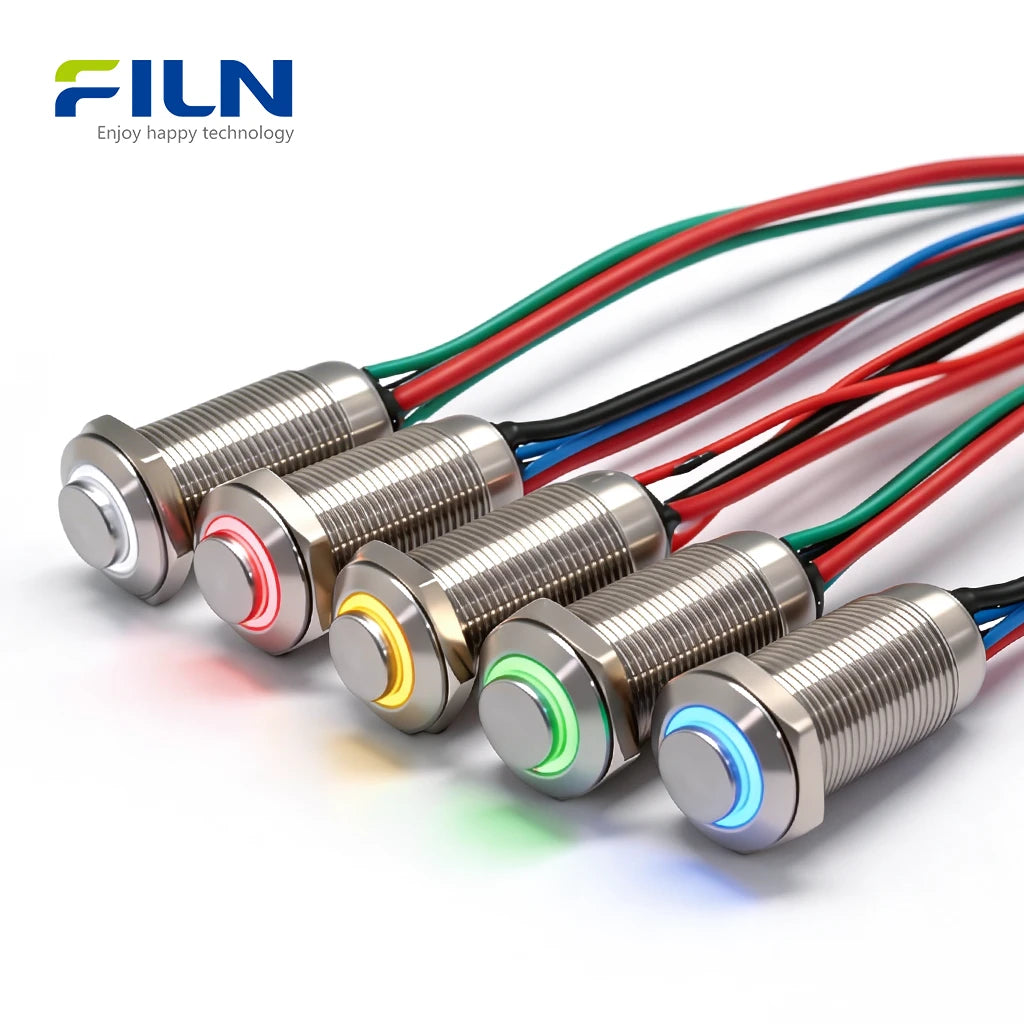

| Options de couleur LED | Rouge, Vert, Jaune, Bleu, Blanc (Bicolore/Tricolore pris en charge) |
| Style de tête de bouton | Tête haute (actionneur haut) |
| Méthode de câblage | Pré-câblé (4 fils, longueur 15 cm) |
PARAMÈTRES DE PERFORMANCE ÉLECTRIQUE
| Tension nominale | 36 V CC / 250 V CA |
|---|---|
| Courant nominal | 5 A CC / 5 A CA |
| Puissance nominale | 180 W (CC) / 1250 W (CA) |
| Résistance d'isolement | ≥ 1000 MΩ |
| Résistance de contact | < 50 mΩ |
| Certification du produit | ISO9001, CE, VDE, RoHS, SGS, UL |
MATÉRIAUX DES COMPOSANTS
| Composant | Spécification du matériau |
|---|---|
| Actionneur de bouton | Acier inoxydable 304 / Alliage d'aluminium 6063 |
| Boîtier | Laiton H59 / Acier inoxydable 304 |
| Matériau de contact | Contact en argent AgCdO12 |
| Matériau de base | Nylon ignifuge PA66+GF20% |
SPÉCIFICATIONS LED ET ENVIRONNEMENTALES
| Niveau de protection | IP65, IK08 |
|---|---|
| Durée de vie mécanique | 500 000 cycles |
| Intensité lumineuse | 1000 mcd |
| Longueur d'onde principale | 520,7 nm |
Signification des couleurs des LED
- ROUGE : Danger/Urgence ou état hors tension.
- VERT : Fonctionnement normal ou système prêt.
- BLEU : Fonctions spéciales ou indicateurs de feux de route sur les motos.
- JAUNE : Avertissement ou mode veille.
- BLANC : Éclairage général ou état neutre.
CARACTÉRISTIQUES CLÉS
- Durabilité supérieure : Indice IP65 et IK08, résistant à l'eau, à la poussière et aux chocs physiques.
- Capacité de charge optimisée : Prend en charge jusqu'à 5A 250V, réduisant le besoin de relais externes.
- Boîtier anticorrosion : Coque en acier inoxydable 304 idéale pour les industries marines et médicales.

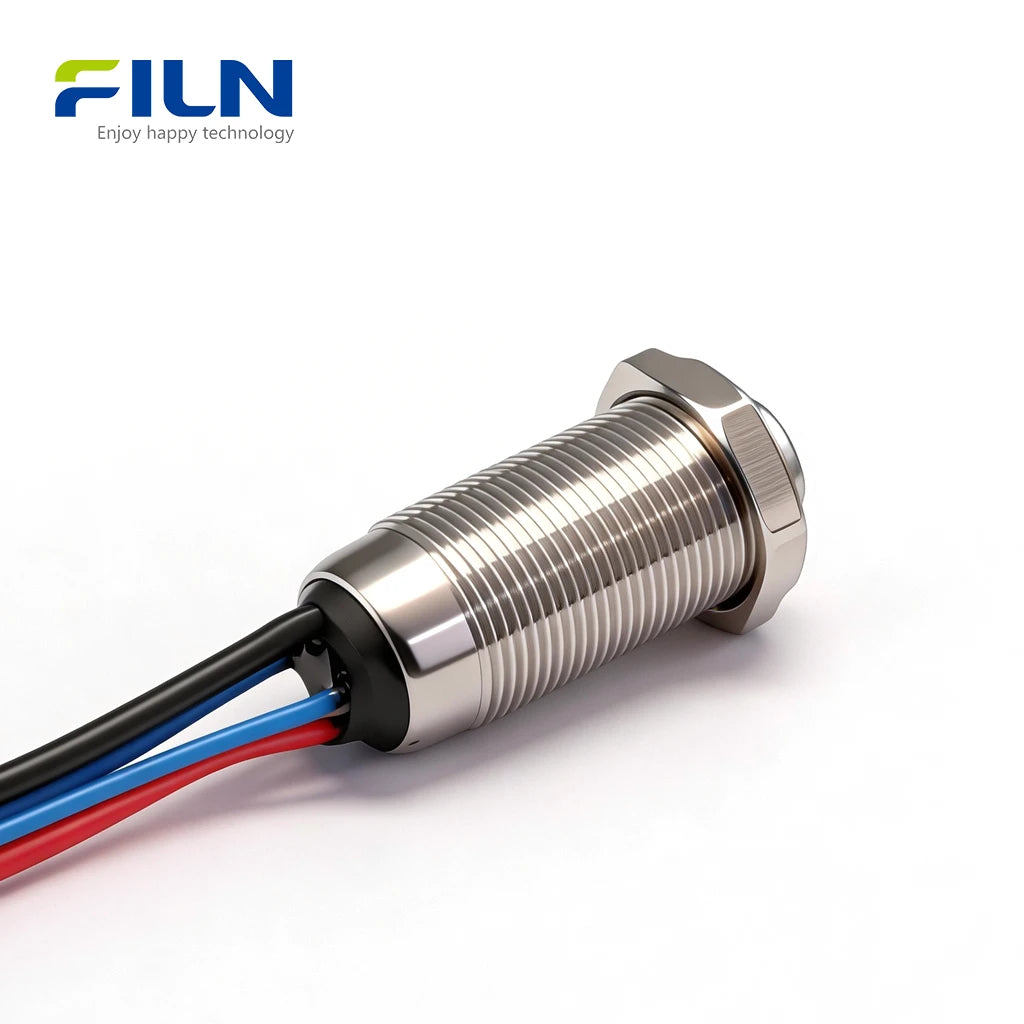

- Commodité du pré-câblage : Comprend des fils de 15 cm avec un scellement époxy pour une installation instantanée.
- Conception compacte : Le diamètre de montage de 12 mm est parfait pour les panneaux à espace restreint.
GUIDE D'INSTALLATION
- Préparation du panneau : Percez un trou de 12 mm à l'emplacement souhaité du panneau de commande.
- Insertion : Insérez l'interrupteur par l'avant du panneau.

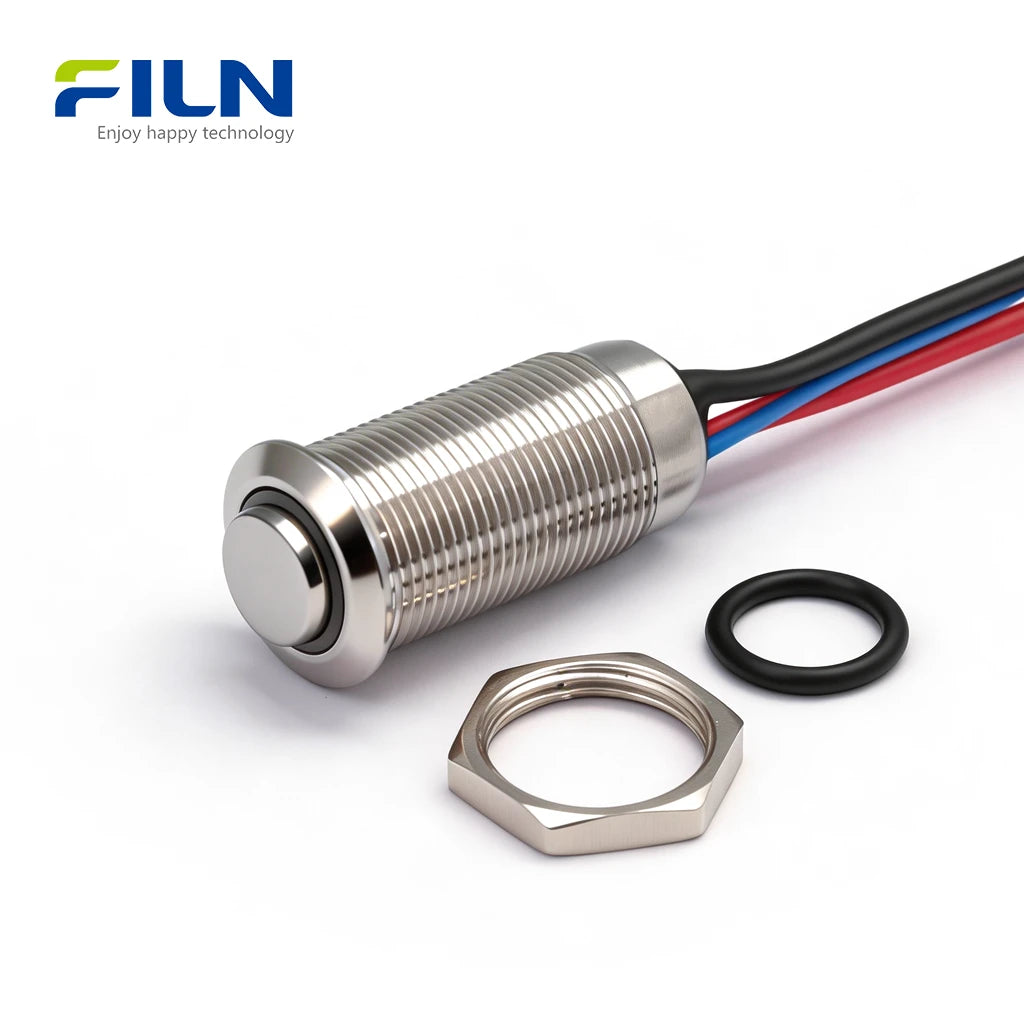

- Fixation : Utilisez l'écrou hexagonal métallique fourni par l'arrière pour serrer et fixer l'interrupteur.
- Câblage : Connectez les 4 fils selon la logique de votre circuit (voir les schémas ci-dessous).
SCHÉMA DE CÂBLAGE (LED 4 FILS)
Méthode 1 : LED synchronisée avec l'appareil (allumée lorsqu'active)
Connectez la LED (+) au côté sortie de l'interrupteur. LED (-) au pôle négatif de l'alimentation. La lumière du bouton ne s'allume que lorsque l'appareil fonctionne.
Méthode 2 : LED toujours allumée (mode rétroéclairage)
Connectez la LED (+) directement au pôle positif de l'alimentation. LED (-) au pôle négatif de l'alimentation. La lumière reste allumée en permanence pour aider à trouver l'interrupteur dans l'obscurité.
CONNAISSANCES DE L'INDUSTRIE
Qu'est-ce qu'un bouton-poussoir pré-câblé de 12 mm ?
Dans les environnements industriels, le temps d'assemblage est un facteur de coût critique. Un interrupteur pré-câblé de 12 mm élimine le besoin de soudure manuelle sur site, offrant une connexion fiable et étanche scellée en usine. Ceci est vital pour les motos et les équipements extérieurs où les vibrations et l'humidité pourraient autrement provoquer une défaillance des bornes.
Fonctionnement à verrouillage vs. Momentané
| Fonction | Comportement | Utilisation courante |
|---|---|---|
| Momentané | Reste actif uniquement lorsqu'il est pressé (Retour à ressort) | Avertisseurs sonores, Démarrage moteur, Sonnette |
| À verrouillage | Reste en position (Appuyer-ON, Appuyer-OFF) | Phares antibrouillard, Interrupteur d'alimentation principal |
AVANTAGE DIRECT USINE
- ✅ Pas de MOQ : Petites commandes bienvenues pour les tests B2B.
- ✅ Délai rapide : Expédition mondiale depuis notre usine.
- ✅ Personnalisation : Tension, longueur de fil et connecteurs adaptés à vos spécifications.
Site officiel : www.filn.com
Email : inquiry@cnylin.com.cn
QUESTIONS FRÉQUEMMENT POSÉES
Q1 : L'interrupteur à bouton-poussoir de 12 mm est-il étanche ?
R1 : Oui, le FLM12-HW-1-E est classé IP65 et dispose d'une queue scellée par injection de colle pour empêcher la pénétration de la vapeur d'eau.
Q2 : Puis-je personnaliser la longueur du fil ?
R2 : Absolument. Bien que la longueur standard soit de 15 cm, FILN propose la personnalisation de la longueur du fil pour les commandes en gros.
Q3 : Quel est l'avantage d'un bouton-poussoir en métal par rapport au plastique ?
R3 : Les boutons métalliques offrent une protection contre les chocs IK08, sont ignifuges et confèrent une esthétique haut de gamme aux motos et aux machines.
Q4 : Fournissez-vous des interrupteurs certifiés UL ?
R4 : Oui, les produits FILN sont certifiés UL, CE, RoHS et VDE pour une conformité mondiale.
Q5 : Cet interrupteur peut-il supporter 220 V ?
R5 : Oui, le contact de l'interrupteur est conçu pour supporter jusqu'à 250 V CA, et la LED peut être personnalisée pour une utilisation en 220 V.
