Interrupteur à bouton-poussoir 12 volts avec anneau lumineux LED, interrupteur à bouton-poussoir métallique 22 mm 5 broches | FILN

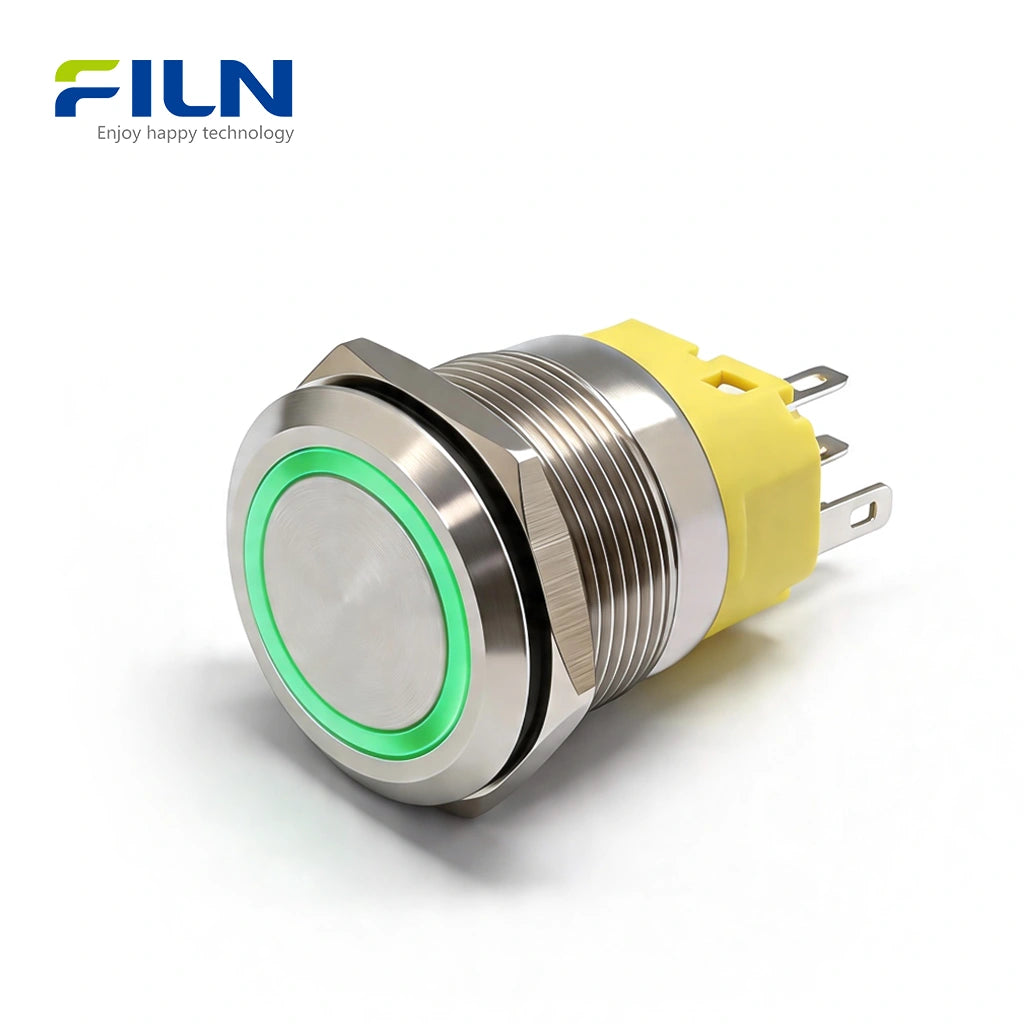

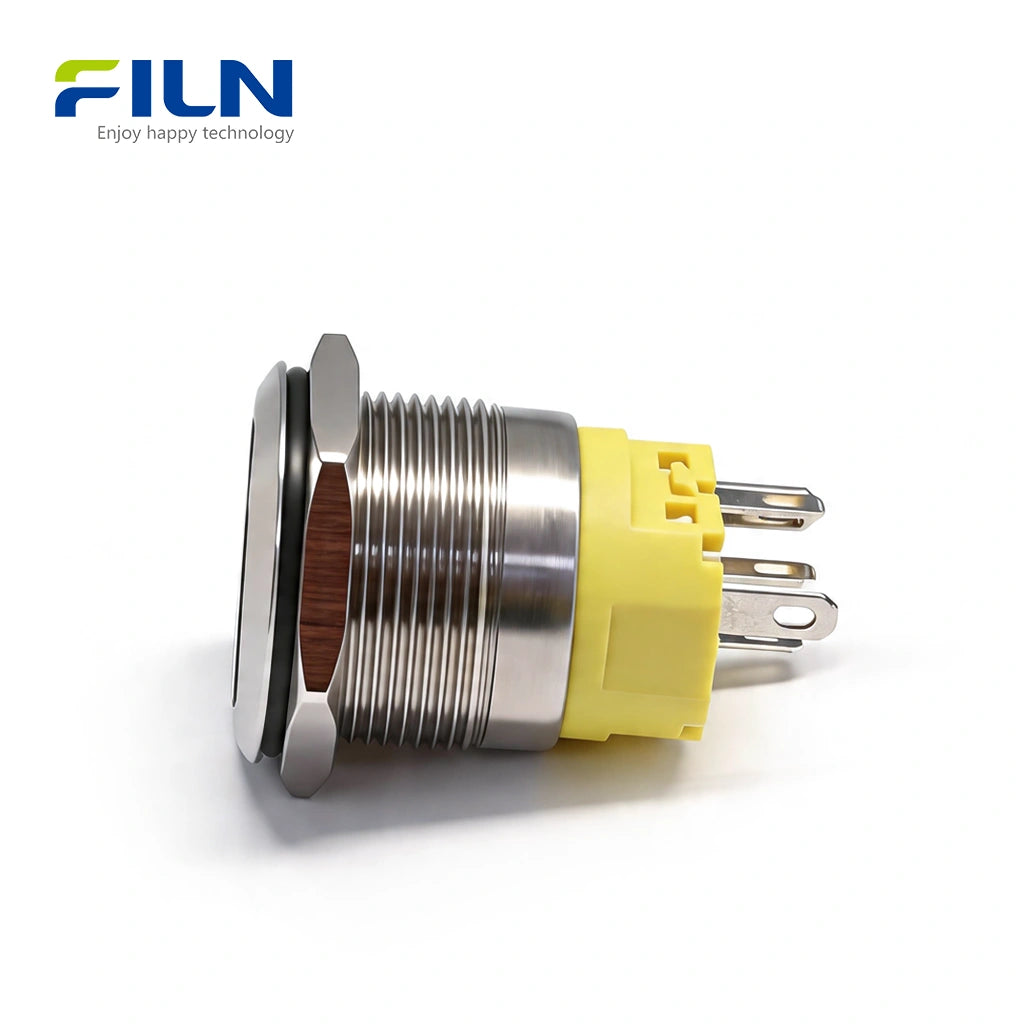

Le FLM22-FJ-1-E est un interrupteur à bouton-poussoir de 22mm 12 volts de première qualité, conçu pour la durabilité et la précision. En tant que produit professionnel de l'usine FILN, il détient plusieurs certifications, notamment ISO9001, CE, VDE, RoHS, SGS, UL et IP65. Ces boutons LED métalliques étanches sont essentiels pour les panneaux de commande industriels, les machines CNC et les systèmes marins. Doté d'une conception robuste à 5 broches, cet interrupteur offre des fonctions momentanées et de verrouillage. Que vous choisissiez l'élégant acier inoxydable 304 ou le boîtier en alliage de zinc-aluminium noir, ces interrupteurs garantissent un contrôle fiable du circuit pour tout équipement alimenté.

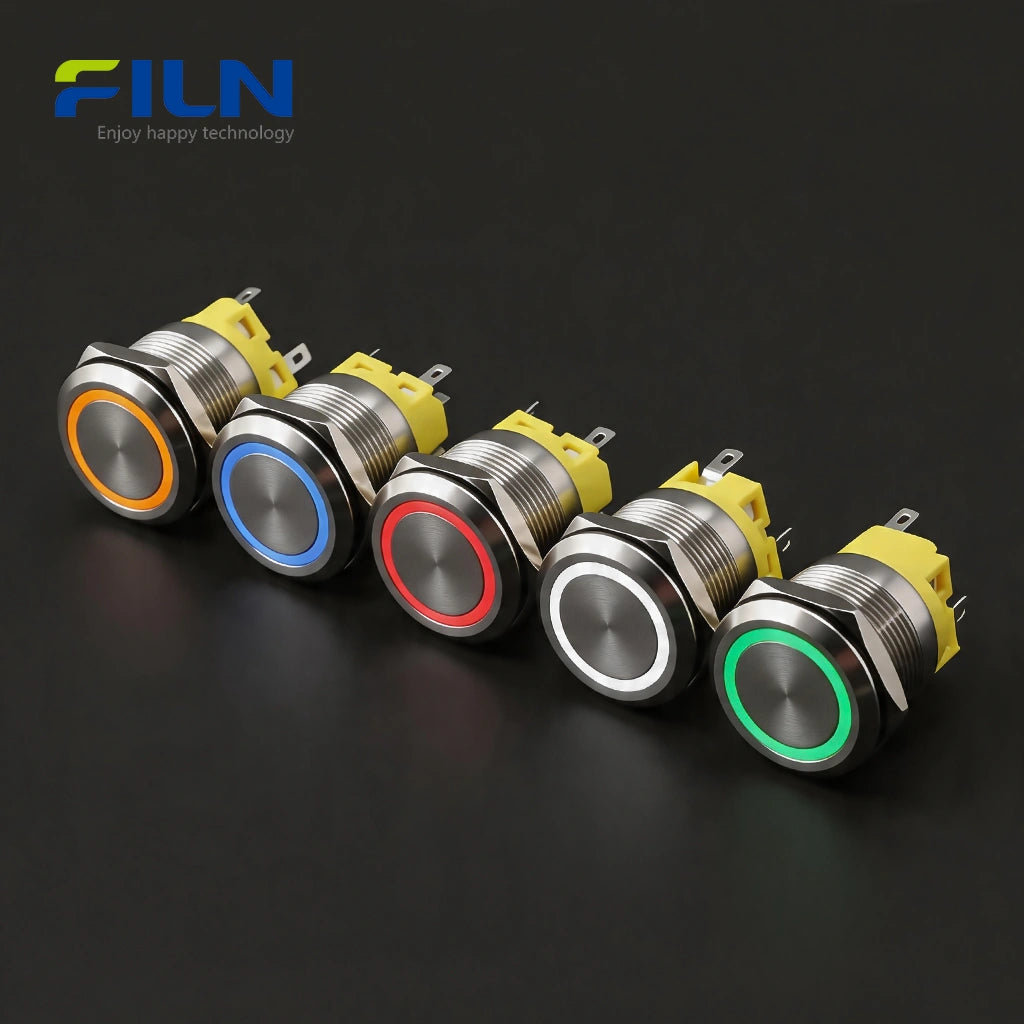

Les interrupteurs lumineux fournissent un retour d'état critique dans les environnements industriels :

• Rouge : Arrêt critique, urgence ou panne système.
• Vert : Système prêt, fonctionnement normal ou alimentation ON.
• Jaune/Orange : Avertissement, mode veille ou attention.
• Bleu : Mode de commande manuelle ou fonction spécialisée.
• Blanc : Indicateur d'alimentation ou indication d'état neutre.

1. Durabilité exceptionnelle (IP65 & IK08) : Conçus pour résister aux conditions difficiles, ces interrupteurs à bouton-poussoir métalliques de 22 mm sont résistants à l'eau, à la poussière et aux chocs violents.

2. Capacité de courant élevée (5A) : Contrairement aux interrupteurs 2A courants, ce modèle de 5A peut contrôler directement des charges plus importantes, simplifiant ainsi la conception du circuit.

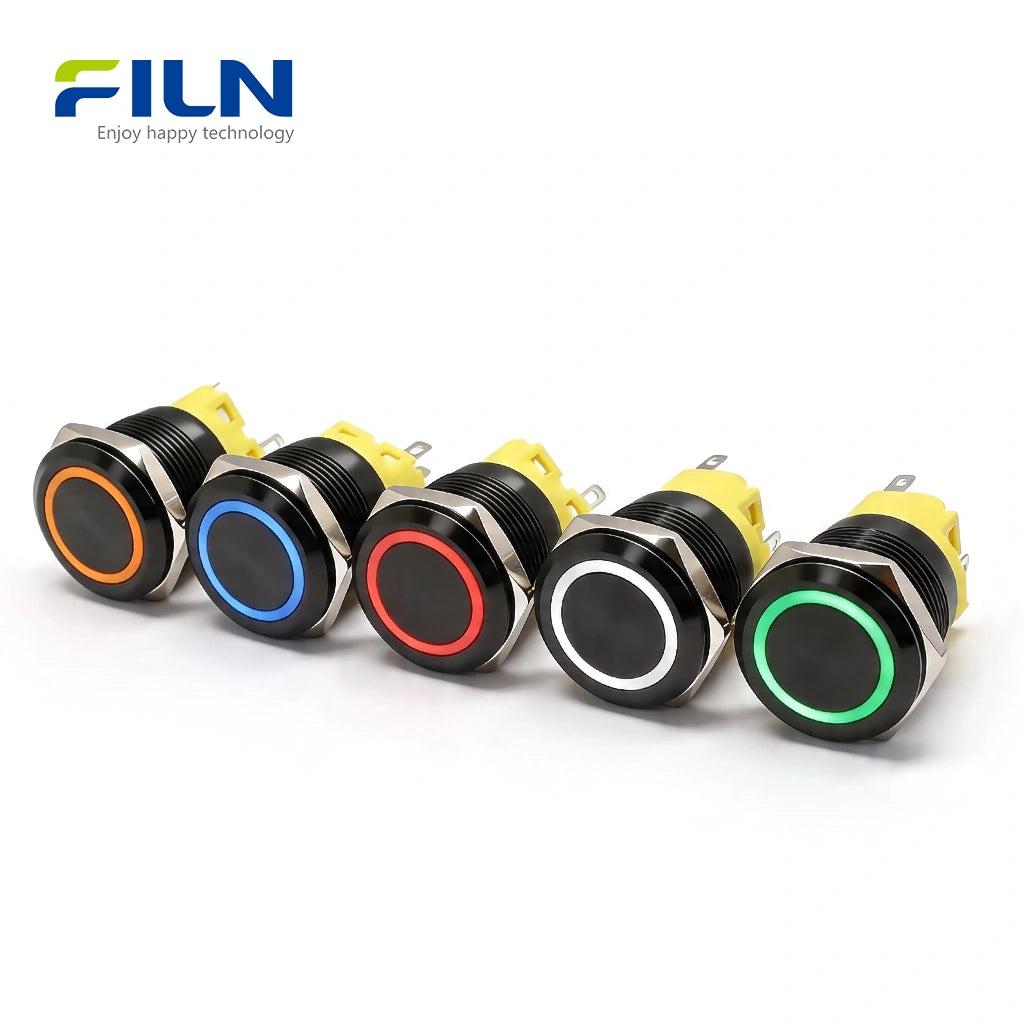

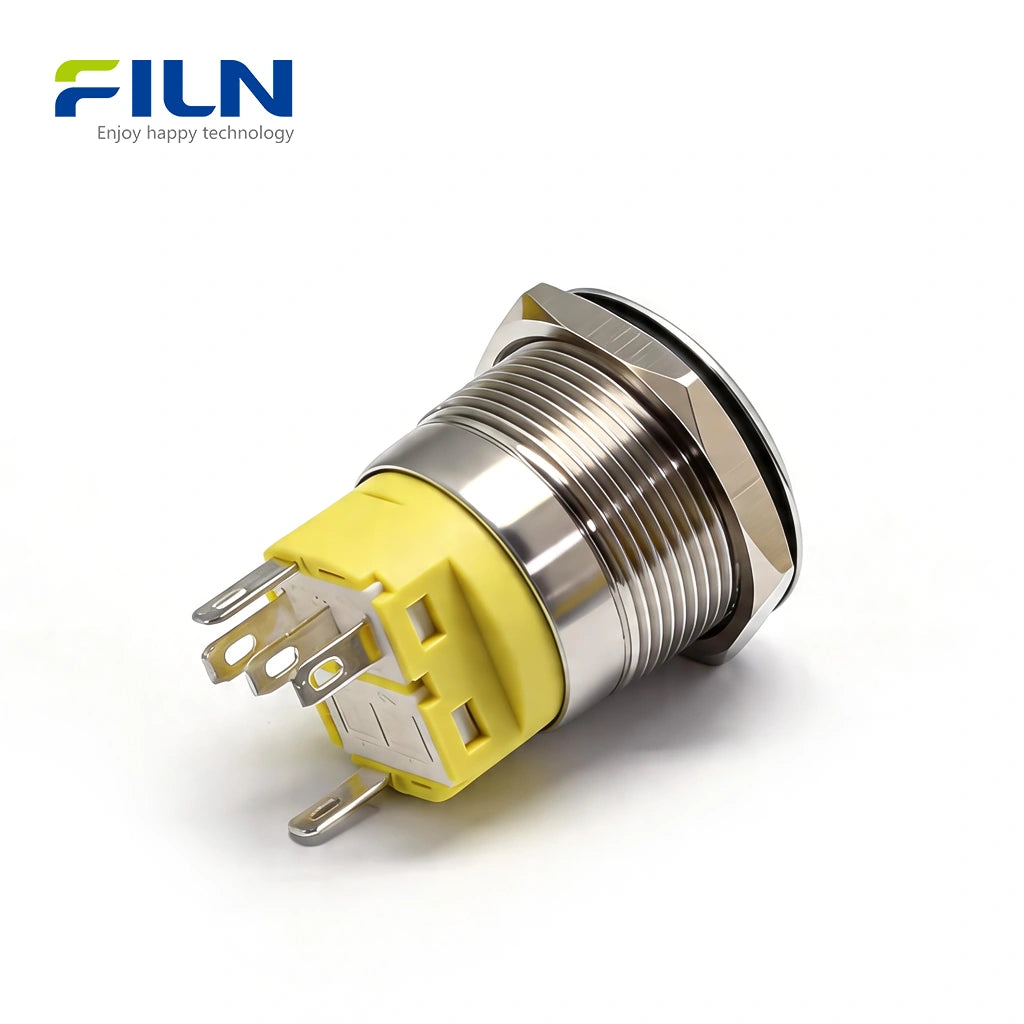

3. Sélection de matériaux polyvalents : Choisissez l'acier inoxydable 304 pour sa résistance à la corrosion ou l'aluminium noir pour une esthétique moderne.

4. Flexibilité de câblage : La borne enfichable à 5 broches permet un assemblage rapide et des connexions sécurisées, garantissant une longue durée de vie.

5. Avantage de l'anneau LED : L'éclairage annulaire lumineux offre une visibilité claire aux opérateurs, améliorant la sécurité et la convivialité de tout appareil alimenté.

Ces interrupteurs à bouton-poussoir 12 volts sont largement utilisés dans :

• Panneaux de commande industriels
• Machines CNC
• Équipements d'automatisation
• Systèmes électriques marins
• Dispositifs de surveillance médicale
• Armoires de distribution

1. Découpe du panneau : Créez un trou de 22 mm de diamètre sur le panneau de montage.
2. Insérer l'interrupteur : Insérez le bouton dans le trou par l'avant.

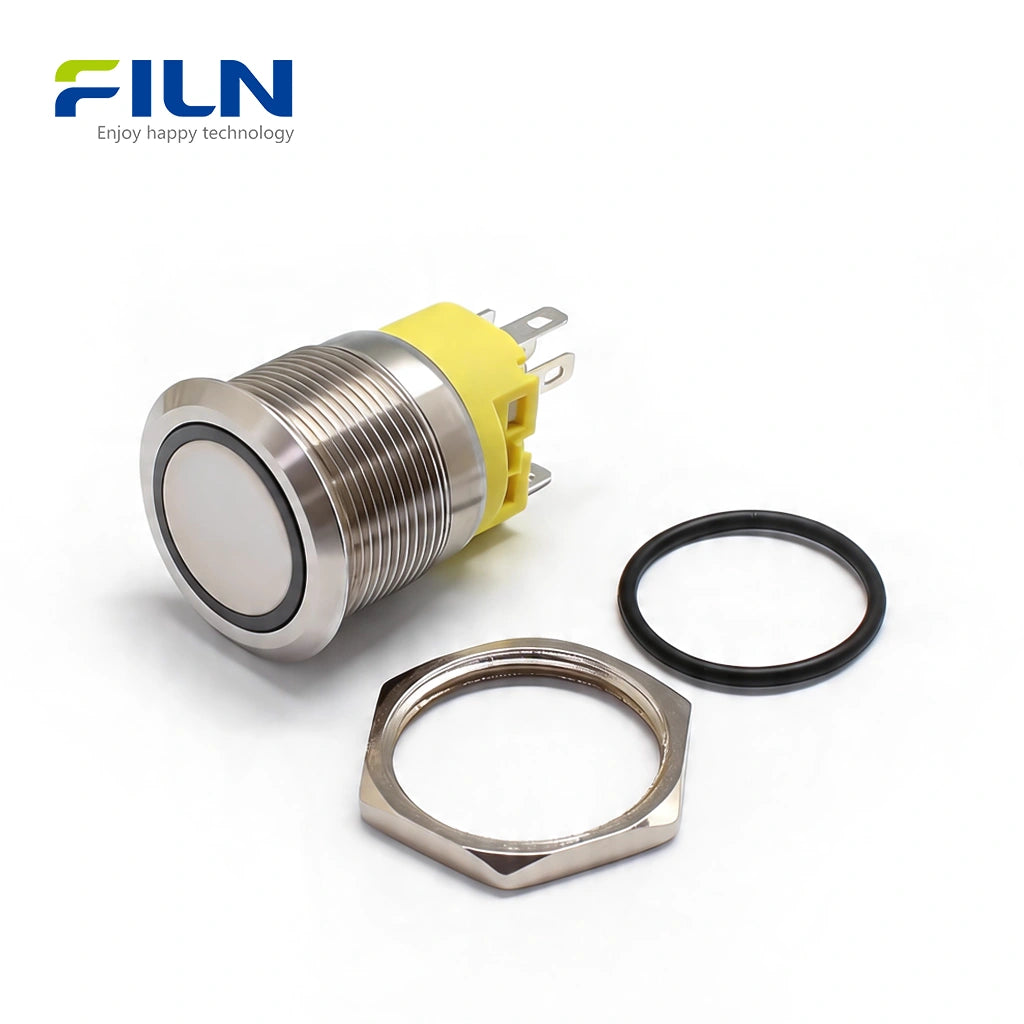

3. Fixer l'écrou : Serrez l'écrou hexagonal métallique par l'arrière pour fixer l'interrupteur (montage fileté).
4. Câblage : Effectuez le câblage standard des 5 broches (C, NO, NC, +, -).

Pour une connexion rapide et sécurisée, cet interrupteur peut être utilisé avec un connecteur de fil de bouton-poussoir dédié

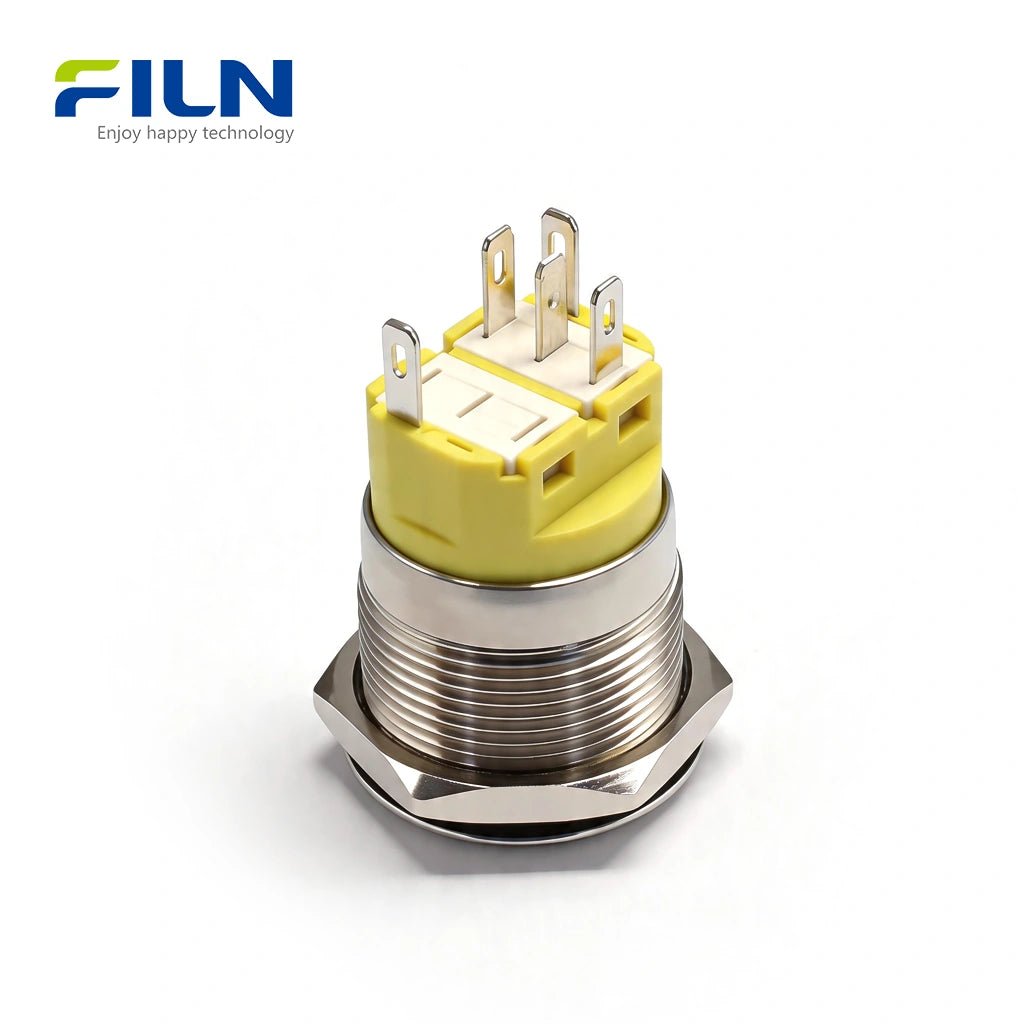

Un interrupteur à 5 broches offre une flexibilité maximale, avec C (commun), NO (normalement ouvert), NC (normalement fermé), et deux broches LED dédiées (+ / -). Cela permet quatre modes de contrôle distincts.

1. Arrêt normal, LED synchrone (connexion NO)

Logique : L'appareil et la LED sont ÉTEINTS par défaut. Appuyer sur le bouton allume l'appareil et la LED simultanément.

• Application : Interrupteurs de démarrage standard où la lumière indique que le système est en marche.
• État : Statique (LED éteinte, appareil éteint) → Appuyé (LED allumée, appareil allumé).

---

2. Marche normale, LED synchrone (connexion NC)

Logique : L'appareil et la LED sont ALLUMÉS par défaut. Appuyer sur le bouton éteint l'appareil et la LED.

• Application : Boutons d'arrêt ou interrupteurs d'urgence.
• État : Statique (LED allumée, appareil allumé) → Appuyé (LED éteinte, appareil arrêté).

---

3. Arrêt normal, LED constante (connexion NO)

Logique : La LED reste ALLUMÉE en permanence comme rétroéclairage. L'appareil ne s'allume que lorsque le bouton est enfoncé.

• Application : Interrupteurs d'alimentation dans des environnements sombres ou boutons de contrôle d'accès.
• État : Statique (LED allumée, appareil éteint) → Appuyé (LED allumée, appareil allumé).

---

4. Marche normale, LED constante (connexion NC)

Logique : La LED reste ALLUMÉE en permanence. L'appareil est ALLUMÉ par défaut et s'éteint lorsque le bouton est enfoncé.

• Application : Systèmes de surveillance ou alarmes de sécurité qui nécessitent une indication d'alimentation constante.
• État : Statique (LED allumée, appareil allumé) → Appuyé (LED allumée, appareil arrêté).

Mode	Comportement LED	Appareil (Inactif)
NO Synchrone	S'allume lorsque pressé	ÉTEINT
NC Synchrone	S'éteint lorsque pressé	ALLUMÉ
Constant	Toujours ALLUMÉ (Rétroéclairage)	Choix de l'utilisateur

Connaissances de l'industrie

• ✅ Pas de MOQ : commande d'une pièce acceptée.
• ✅ Livraison rapide : Expédition mondiale depuis le stock.
• ✅ Norme mondiale : CE / RoHS / UL.
• ✅ Personnalisation : Tension, Fil, Connecteur.

OBTENEZ DES ÉCHANTILLONS GRATUITS

Site Web officiel de FILN : www.filn.com | Email : inquiry@cnylin.com.cn

Q1 : Ce commutateur 5 broches de 22 mm est-il étanche ?
R : Oui, il est classé IP65, ce qui le rend très résistant aux éclaboussures d'eau et à la poussière.

Q2 : Puis-je utiliser ce commutateur à bouton-poussoir 12 volts pour un système 220 V ?
R : Oui, nous proposons des tensions LED personnalisées de 3 V à 220 V pour s'adapter à votre alimentation électrique.

Q3 : Quelle est la différence entre l'acier inoxydable et l'alliage zinc-aluminium ?
R : L'acier inoxydable offre une résistance supérieure à la corrosion (idéal pour le milieu marin), tandis que l'alliage zinc-aluminium offre une esthétique de haute qualité dans diverses finitions comme le noir.

Q4 : Comment câbler un interrupteur à 5 broches avec une LED ?
R : Vous pouvez câbler la LED pour qu'elle s'allume avec l'appareil (Synchronisé) ou qu'elle reste allumée comme rétroéclairage (Constant).

Q5 : Fournissez-vous le connecteur de fil correspondant ?
R : Oui, nous recommandons d'utiliser nos douilles à connexion rapide pour une installation plus rapide et plus sûre.

Q6 : Ce bouton de 22 mm est-il à verrouillage ou momentané ?
R : Les deux fonctions sont disponibles ; veuillez le préciser lors de l'achat en fonction de vos besoins d'application.

Q7 : Que signifie « 5 broches » ?
R : Il comprend 1 Commun (C), 1 Normalement Ouvert (NO), 1 Normalement Fermé (NC) et 2 bornes LED (+/-).

Q8 : Puis-je obtenir une longueur de fil personnalisée ?
R : Oui, l'usine FILN offre une personnalisation complète pour les faisceaux de câbles et les types de connecteurs.

Q9 : Y a-t-il une quantité minimale de commande (MOQ) ?
R : Non, FILN prend en charge les clients B2B sans MOQ pour les modèles standard.

Q10 : Quelle certification le bouton FILN possède-t-il ?
R : Nos interrupteurs sont certifiés CE, UL, RoHS et ISO9001 pour les normes industrielles mondiales.
