Schéma du bouton-poussoir
Présentation du produit

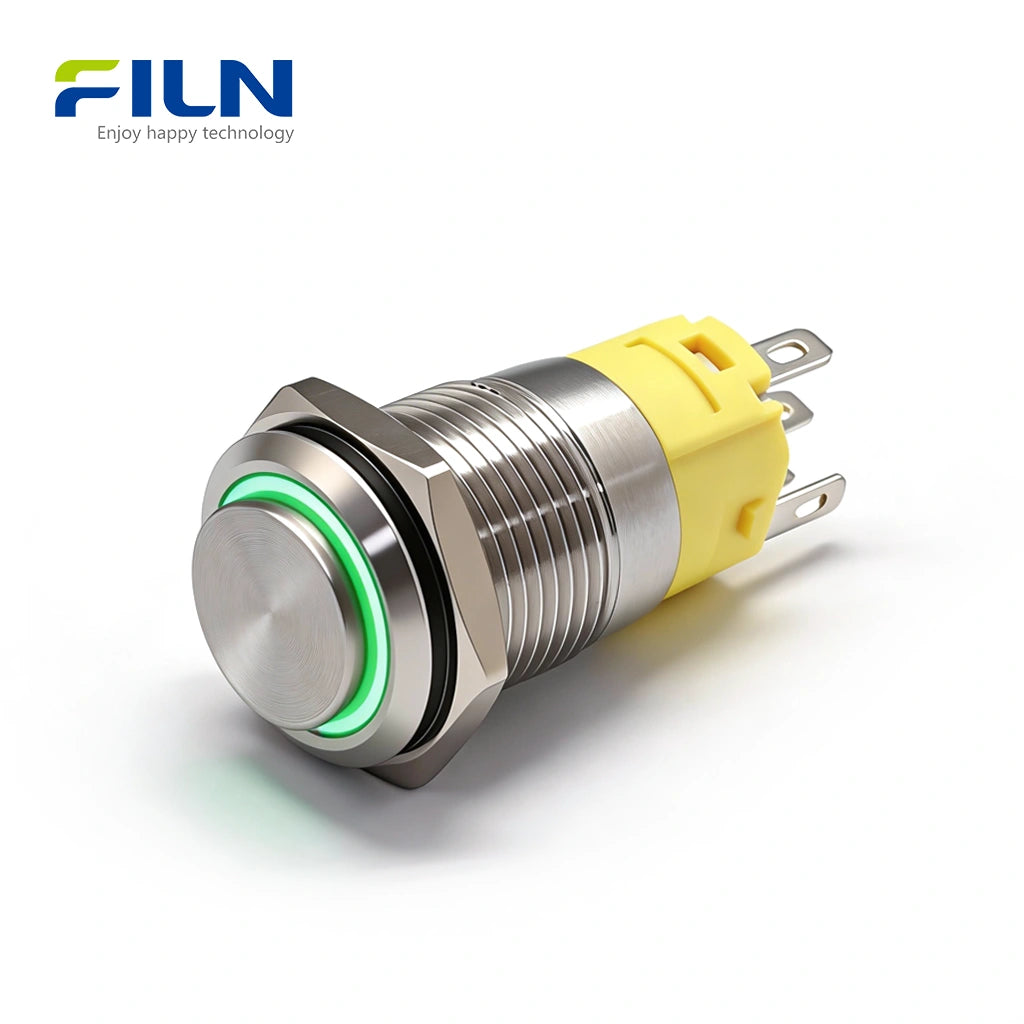

Le FLM16-HJ-1-E est un interrupteur à bouton-poussoir momentané premium de 16 mm 12 V conçu pour les environnements industriels exigeants. Doté d'une coque robuste en acier inoxydable 304 ou en aluminium noir, cet interrupteur présente un design à tête haute qui offre un retour tactile supérieur, idéal pour les clients internationaux qui peuvent manipuler des machines avec des gants. L'éclairage LED annulaire uniforme, positionné précisément sur le bord du bouton, assure une visibilité élevée et une esthétique moderne même dans des conditions de faible luminosité. Certifié par ISO9001, CE, UL et RoHS, et classé IP65 pour une protection étanche, cet interrupteur à 5 broches est un choix fiable pour les machines CNC, les équipements d'automatisation et les armoires de commande de puissance. En tant que produit direct d'usine FILN, il prend en charge une personnalisation étendue pour répondre aux besoins techniques spécifiques.
Spécifications rapides
| Numéro de modèle | FLM16-HJ-1-E |
| Diamètre de montage | 16mm / 0,63 pouce |
| Fonctionnement | Momentané (auto-réinitialisation) / Verrouillage |
| Forme de la tête de bouton | Tête ronde haute |

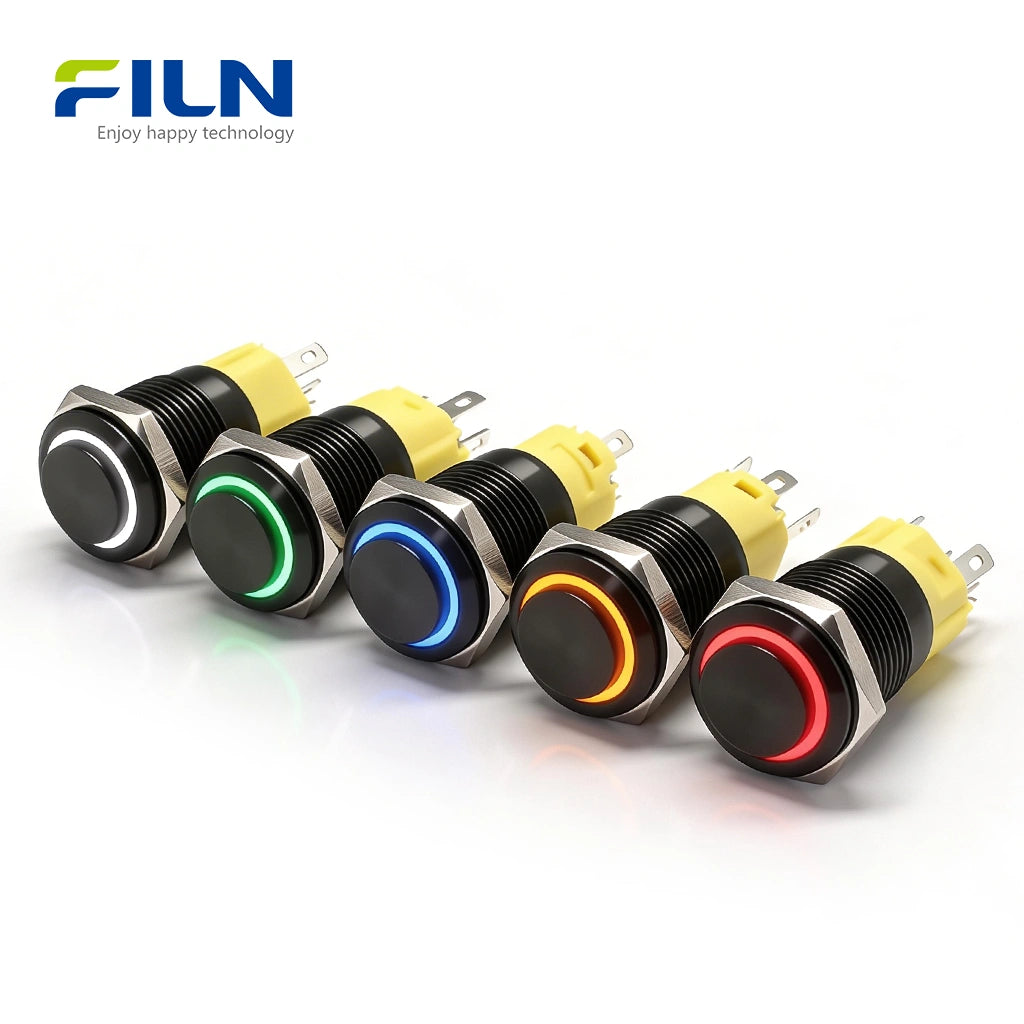

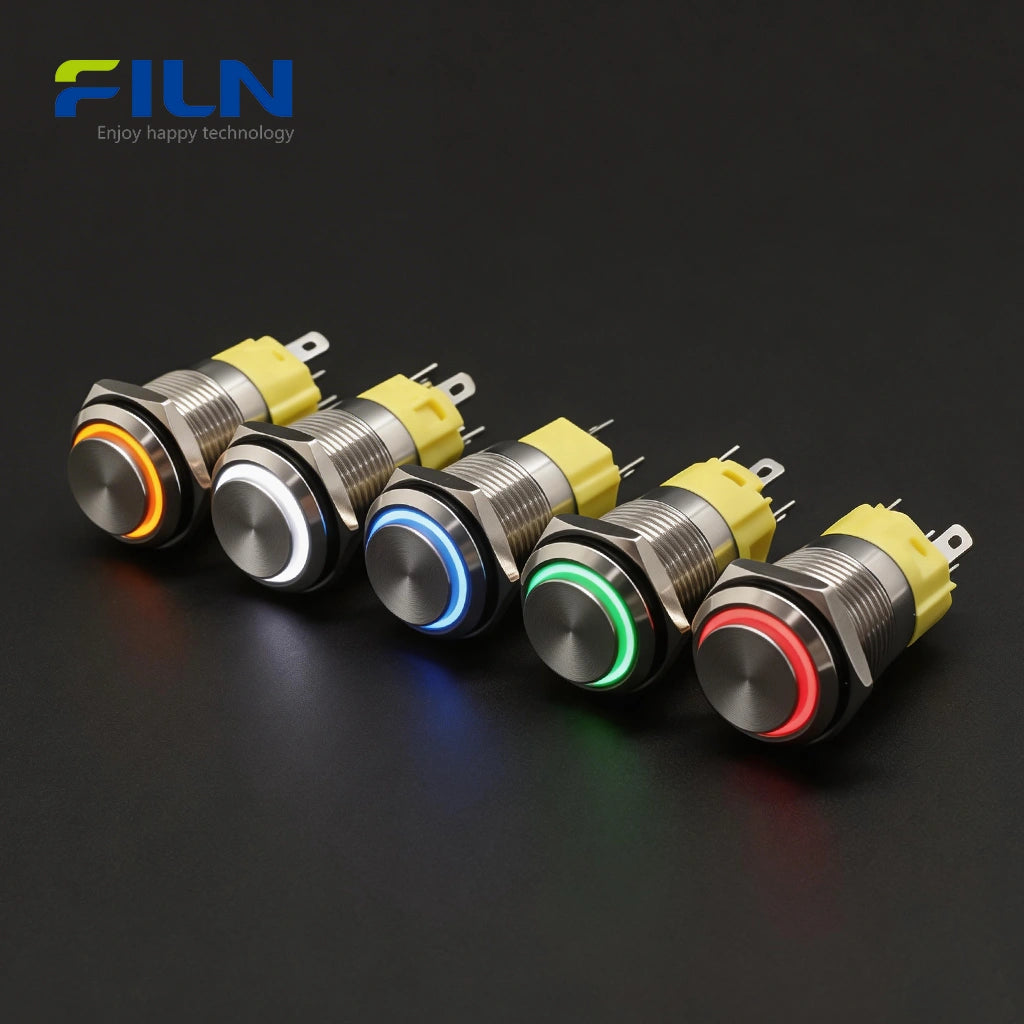

| Couleurs des LED | Rouge / Vert / Jaune / Bleu / Blanc |

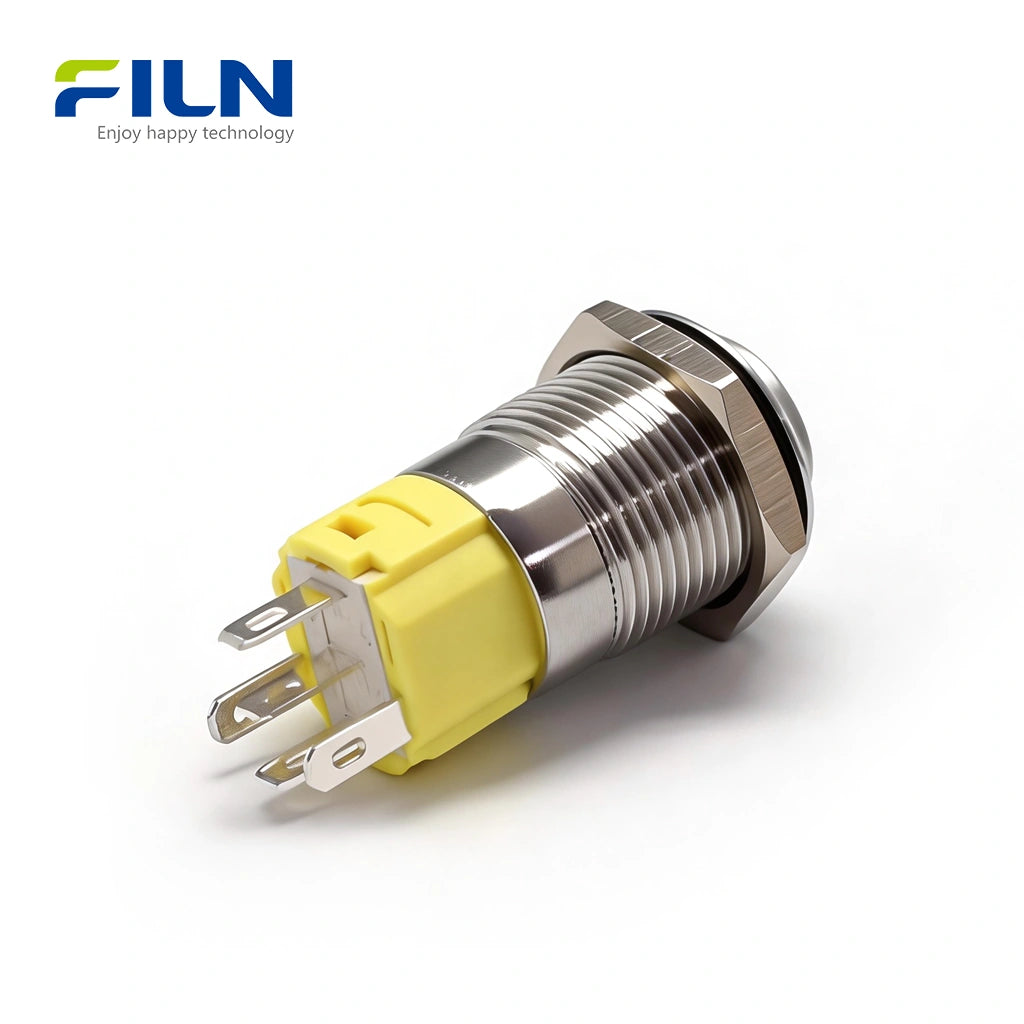

| Type de borne | Borne à souder 5 broches |
Performances électriques
| Tension nominale | 36V DC / 250V AC |
| Courant nominal | 5A |
| Résistance d'isolation | ≥ 1000MΩ |
| Résistance de contact | < 50mΩ |
| Tension nominale des LED | 12V-24V / 110V-220V (personnalisable) |
| Certifications | ISO9001, CE, VDE, RoHS, SGS, UL |
Comparaison des types de bornes
| Type | Avantages | Facilité d'installation |
|---|---|---|
| Borne à broches | Conception compacte, permet un assemblage rapide avec des connecteurs. | Excellente |
| Borne à vis | Connexion solide, pas de soudure nécessaire, idéal pour la maintenance sur site. | Moyenne |
| Pré-câblé | Excellente étanchéité, commodité du plug-and-play. | Élevée |
Caractéristiques principales

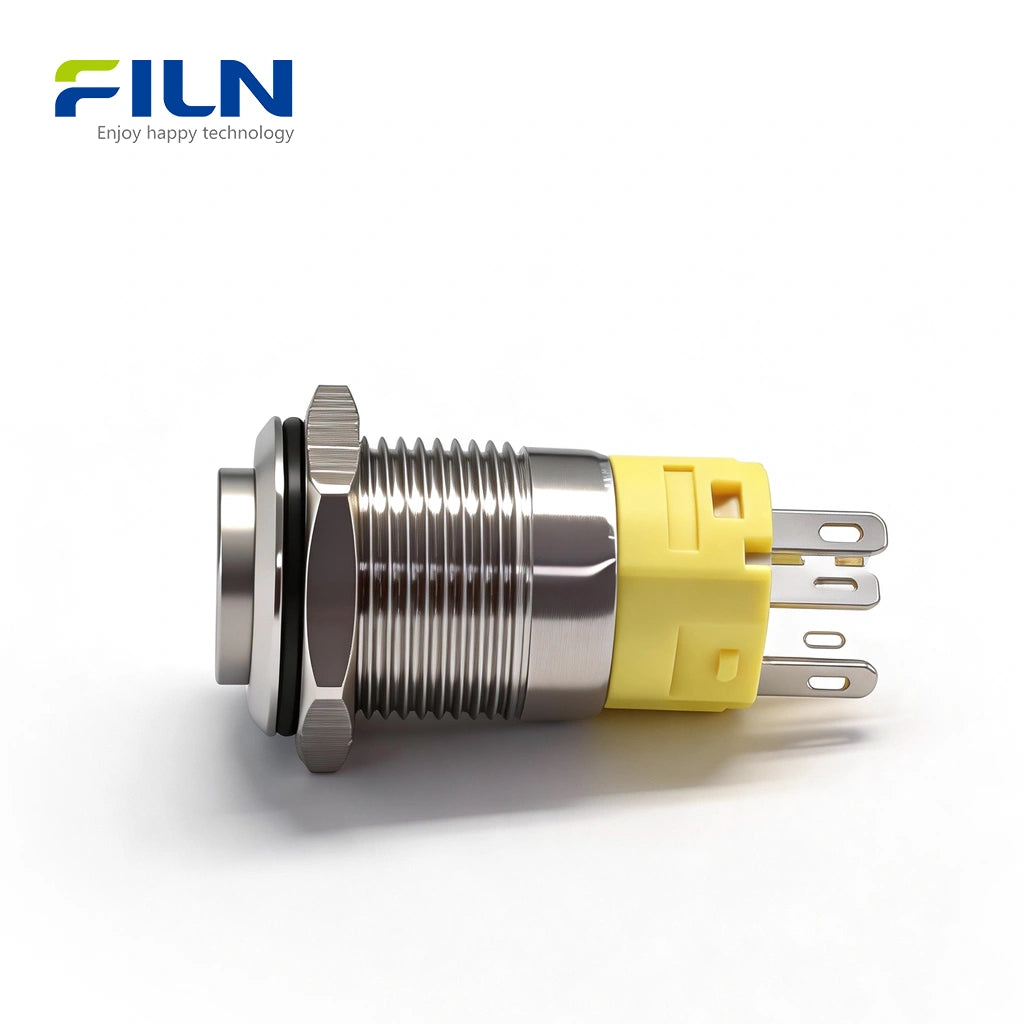

- Ergonomie à tête haute : La tête de bouton surélevée offre une sensation de pression distincte, adaptée aux utilisateurs aux grandes mains et aux opérations industrielles lourdes.
- Durabilité supérieure : Classé IP65 et IK08, offrant une protection contre les jets d'eau, la poussière et les impacts mécaniques.
- Contacts argent de haute qualité : Assure une résistance de contact minimale et une durée de vie électrique maximale (plus de 100 000 cycles).
- Éclairage annulaire uniforme : La technologie LED haut de gamme offre un éclairage équilibré à 360° pour un retour d'état clair dans les environnements sombres.
Signification des indicateurs LED
| Couleur | Signification standard industrielle |
|---|---|
| Rouge | Arrêt, Urgence, Erreur, ou état de coupure de courant. |
| Vert | Démarrage, Fonctionnement, Sécurité, ou Fonctionnement normal du système. |
| Bleu | Réinitialisation, Mode manuel, ou mode de fonction secondaire spécifique. |
| Jaune | Avertissement, Condition anormale, ou phase de pré-démarrage du système. |
| Blanc | État de mise sous tension, Éclairage général, ou Retour d'information neutre. |
Applications
Cet interrupteur à bouton-poussoir métallique de 16 mm est indispensable pour les panneaux de contrôle industriels, les machines CNC, les systèmes marins, les équipements médicaux et les armoires de distribution électrique. Il sert à la fois de commande d'alimentation principale et de déclencheur fonctionnel pour les circuits complexes.
Guide d'installation

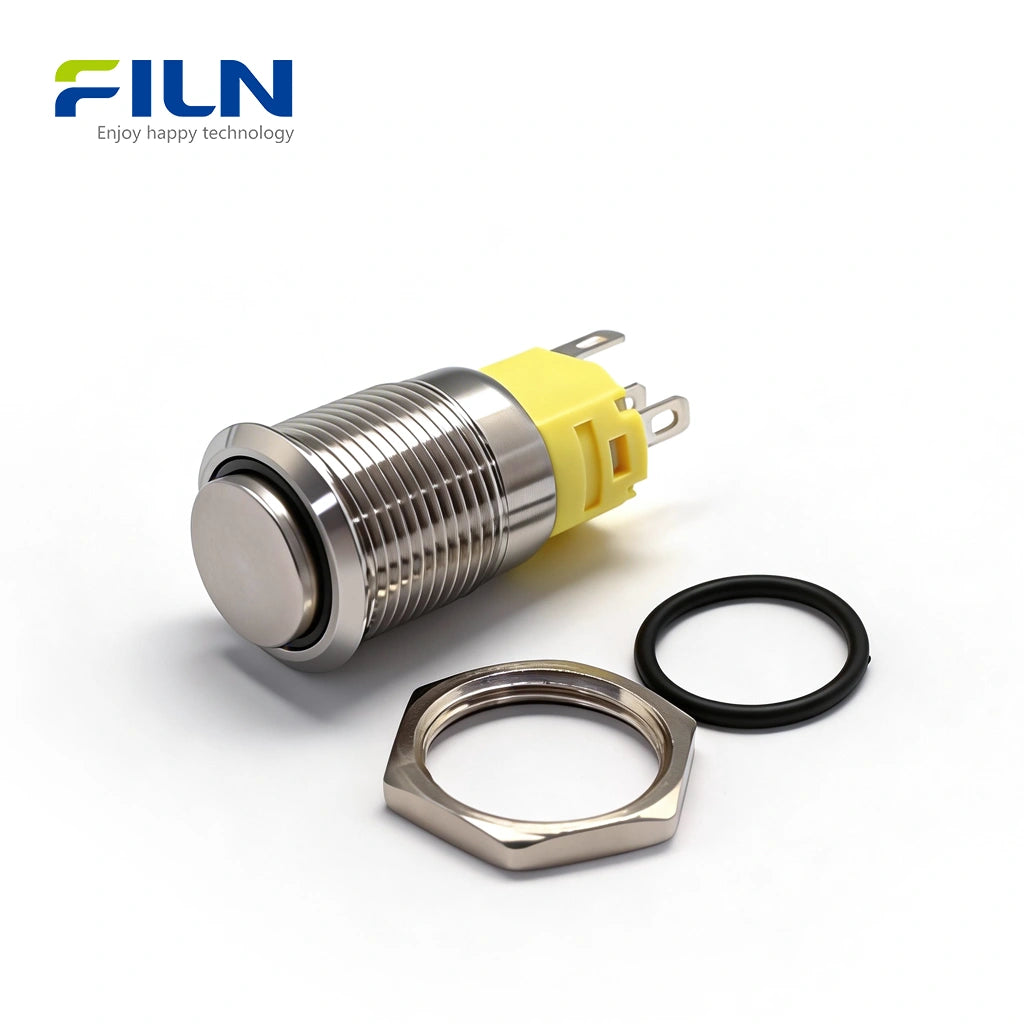

- Percer un trou : Créez un trou précis de 16 mm dans votre panneau.
- Monter l'interrupteur : Insérez l'interrupteur par l'avant du panneau.
- Fixer : Serrez l'écrou hexagonal métallique par l'arrière pour le maintenir en place.
- Câbler : Connectez les 5 broches selon la logique de circuit souhaitée (C, NO, NC, LED).
Guide de câblage du bouton-poussoir LED à 5 broches

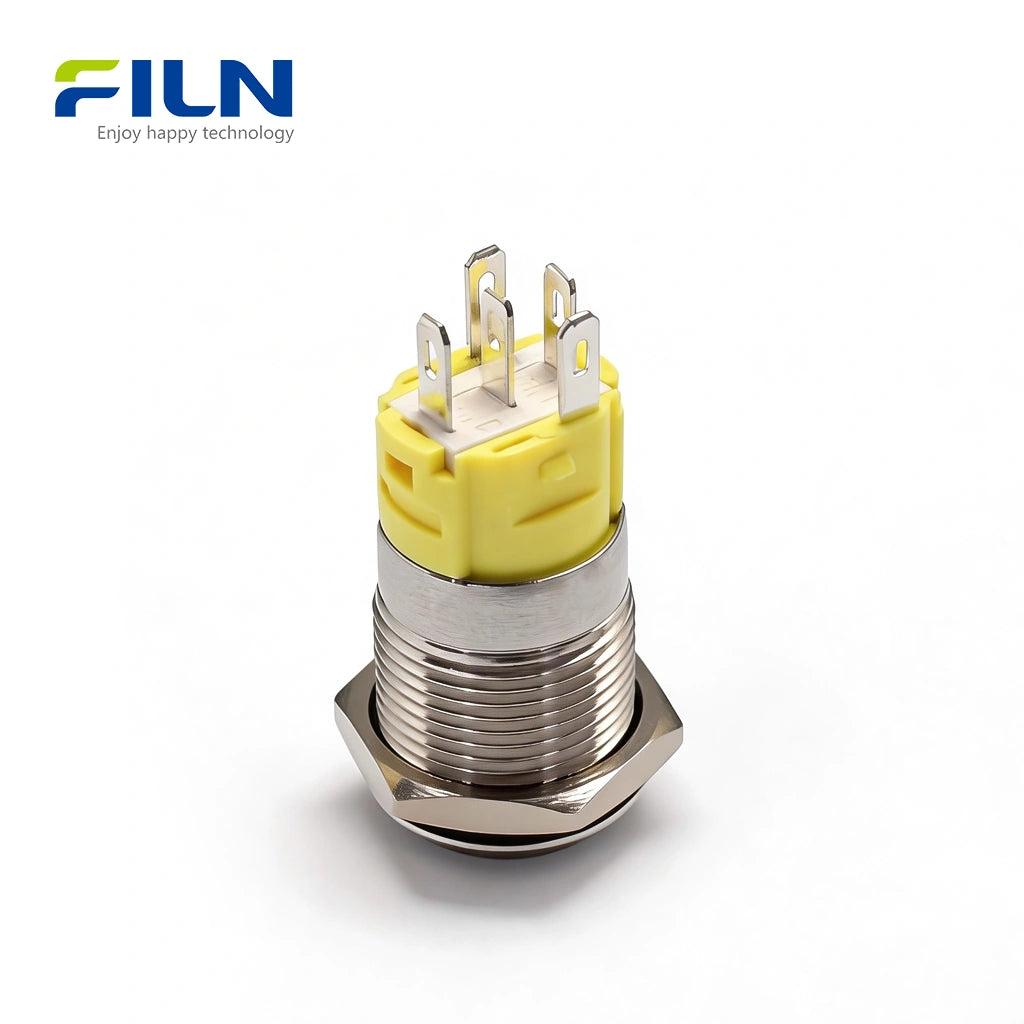

Un interrupteur à 5 broches offre une flexibilité maximale, avec C (Commun), NO (Normalement Ouvert), NC (Normalement Fermé), et deux broches dédiées à la LED (+ / -). Cela permet quatre modes de contrôle distincts.
1. Normalement ÉTEINT, LED synchrone (connexion NO)
Logique : Le dispositif et la LED sont ÉTEINTS par défaut. En appuyant sur le bouton, le dispositif et la LED s'ALLUMENT simultanément.
- Application : Interrupteurs de démarrage standard où la lumière indique que le système est en marche.
- État : Statique (LED éteinte, Dispositif éteint) → Appuyé (LED allumée, Dispositif allumé).
2. Normalement ALLUMÉ, LED synchrone (connexion NC)
Logique : Le dispositif et la LED sont ALLUMÉS par défaut. En appuyant sur le bouton, le dispositif et la LED s'ÉTEIGNENT tous les deux.
- Application : Boutons d'arrêt ou interrupteurs d'urgence.
- État : Statique (LED allumée, Dispositif allumé) → Appuyé (LED éteinte, Dispositif arrêté).
3. Normalement ÉTEINT, LED constante (connexion NO)
Logique : La LED reste ALLUMÉE en permanence comme rétroéclairage. Le dispositif ne s'ALLUME que lorsque le bouton est appuyé.
- Application : Interrupteurs d'alimentation dans les environnements sombres ou boutons de contrôle d'accès.
- État : Statique (LED allumée, Dispositif éteint) → Appuyé (LED allumée, Dispositif allumé).
4. Normalement ALLUMÉ, LED constante (connexion NC)
Logique : La LED reste ALLUMÉE en permanence. Le dispositif est ALLUMÉ par défaut et s'ÉTEINT lorsque le bouton est appuyé.
- Application : Systèmes de surveillance ou alarmes de sécurité nécessitant une indication d'alimentation constante.
- État : Statique (LED allumée, Dispositif allumé) → Appuyé (LED allumée, Dispositif arrêté).
| Mode | Comportement de la LED | Appareil (Inactif) |
|---|---|---|
| NO Synchrone | S'allume lorsqu'il est appuyé | ÉTEINT |
| NC Synchrone | S'éteint lorsqu'il est appuyé | ALLUMÉ |
| Constant | Toujours ALLUMÉ (Rétroéclairage) | Choix de l'utilisateur |
Approvisionnement direct usine FILN
- ✔️ Pas de MOQ : Prise en charge des petits projets et prototypes.
- ✔️ Personnalisation : Tension (3V-220V), longueur de fil et connecteurs.
- ✔️ Expédition rapide : Portée logistique mondiale avec des délais rapides.
- ✔️ Conformité totale : Certifié CE, RoHS, UL et ISO9001.
Site officiel : www.filn.com
Contact : inquiry@cnylin.com.cn
Foire aux questions
1. Cet interrupteur peut-il gérer des systèmes 12V DC ?
Oui, il est parfaitement adapté au 12V DC, ce qui en fait un choix populaire pour l'électronique automobile et marine.
2. Quel est l'avantage du design « à tête haute » ?
La tête haute offre une plus grande surface et une distance de course plus profonde, assurant une sensation de « clic » plus positive, même avec des gants.
3. La résistance LED est-elle intégrée ?
Oui, tous les boutons lumineux FILN sont équipés de résistances internes adaptées à vos besoins spécifiques en tension (par exemple, 12V ou 220V).
4. Que signifie « Momentané » ?
Un interrupteur momentané retourne à son état d'origine une fois relâché. Il reste « Actif » uniquement tant que le bouton est maintenu enfoncé.
5. Puis-je utiliser la LED uniquement comme rétroéclairage ?
Oui, en câblant les broches de la LED (+/-) directement à la source d'alimentation, la lumière annulaire restera allumée quel que soit l'état de l'interrupteur[cite: 9].
6. Est-il vraiment étanche ?
Avec une classification IP65, il est protégé contre les jets d'eau à basse pression et convient aux environnements extérieurs ou de lavage.
7. Proposez-vous des options en métal noir ?
Oui, nous proposons des versions en acier inoxydable 304 (argent) et en aluminium anodisé (noir) du bouton de 16 mm.
8. À quoi servent les 5 broches ?
Les 5 broches comprennent les bornes Commune, Normalement Ouverte, Normalement Fermée, et deux bornes pour la LED[cite: 1].
9. Quelle est la durée de vie électrique ?
Il est évalué pour plus de 100 000 cycles électriques et 500 000 cycles mécaniques dans des conditions de fonctionnement standard.
10. FILN fournit-il des faisceaux de câbles ?
Oui, en tant qu'usine, nous pouvons personnaliser les longueurs de câbles et fixer des connecteurs spécifiques pour votre chaîne de montage.
Chers clients,
Chez FILN, nous sommes spécialisés dans la fourniture de voyants lumineux, de boutons-poussoirs et d'interrupteurs à bascule conçus avec précision et adaptés à vos besoins spécifiques. Bien que nos produits soient par défaut des plages de tension standard (12-24V et 110-220V), nous comprenons que les applications spécialisées exigent de la flexibilité.
Besoin d'une solution de tension personnalisée ? Il vous suffit de nous informer de vos spécifications de tension souhaitées (par exemple, 5V, 48V ou des plages non standard), et notre équipe d'ingénieurs élaborera une solution dans un délai de 10 à 15 jours ouvrables.
Pourquoi choisir FILN pour la fabrication sur mesure ?
✅ Expertise fiable : Plus de 20 ans d'expérience dans la production de composants électroniques de qualité industrielle.
✅ Personnalisation de bout en bout : Des ajustements de tension aux conceptions sur mesure (forme, couleur, indice de protection IP), nous nous adaptons à vos besoins.
✅ Qualité garantie : Toutes les commandes personnalisées subissent des tests rigoureux pour répondre aux normes CE/RoHS/IP65.
✅ Support évolutif : Qu'il s'agisse de prototypage ou de commandes en gros, nous assurons une livraison sans faille.
Comment ça marche
Consultation : Partagez vos exigences techniques par e-mail ou via notre formulaire de contact.
Conception et approbation : Recevez des modèles 3D ou des échantillons pour confirmation.
Production et contrôle qualité : Fabrication de précision avec des mises à jour en temps réel.
Expédition mondiale : Logistique traçable jusqu'à votre porte.
Contactez-nous dès aujourd'hui
E-mail : inquiry@cnylin.com.cn
