Dessin d'interrupteur à bouton-poussoir
Aperçu du produit

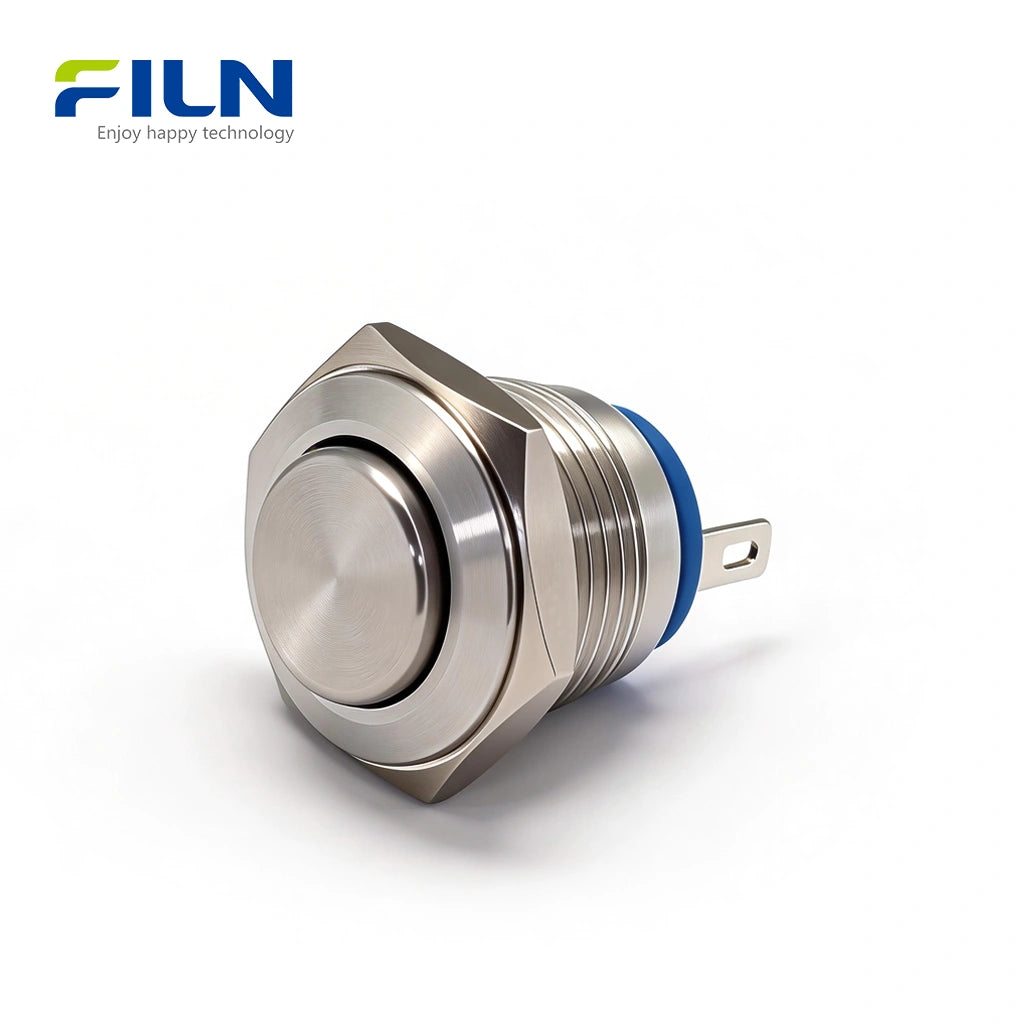

L'interrupteur à bouton-poussoir momentané (Modèle: FLM16-HJ-2) est un composant industriel de haute performance conçu pour un contrôle précis des circuits. Cet interrupteur métallique momentané de 16 mm est doté d'un actionneur à tête haute en acier inoxydable, offrant un retour tactile supérieur et prévenant les déclenchements accidentels. Avec les certifications ISO9001, CE, RoHS et UL, il est conçu pour la durabilité dans les panneaux de commande industriels, les machines CNC et les équipements d'automatisation. Son indice d'étanchéité IP65 garantit la fiabilité dans les environnements difficiles, ce qui en fait le choix préféré des ingénieurs nécessitant un bouton-poussoir à 2 broches robuste pour la commutation d'alimentation ou la signalisation fonctionnelle.
Spécifications rapides
| Modèle | FLM16-HJ-2 |
| Taille du trou de montage | 16 mm (0,63 pouce) |
| Fonction | Momentané (Réinitialisation) |
| Lumière LED | Non éclairé |
| Actionneur de bouton | Tête haute (ronde) |

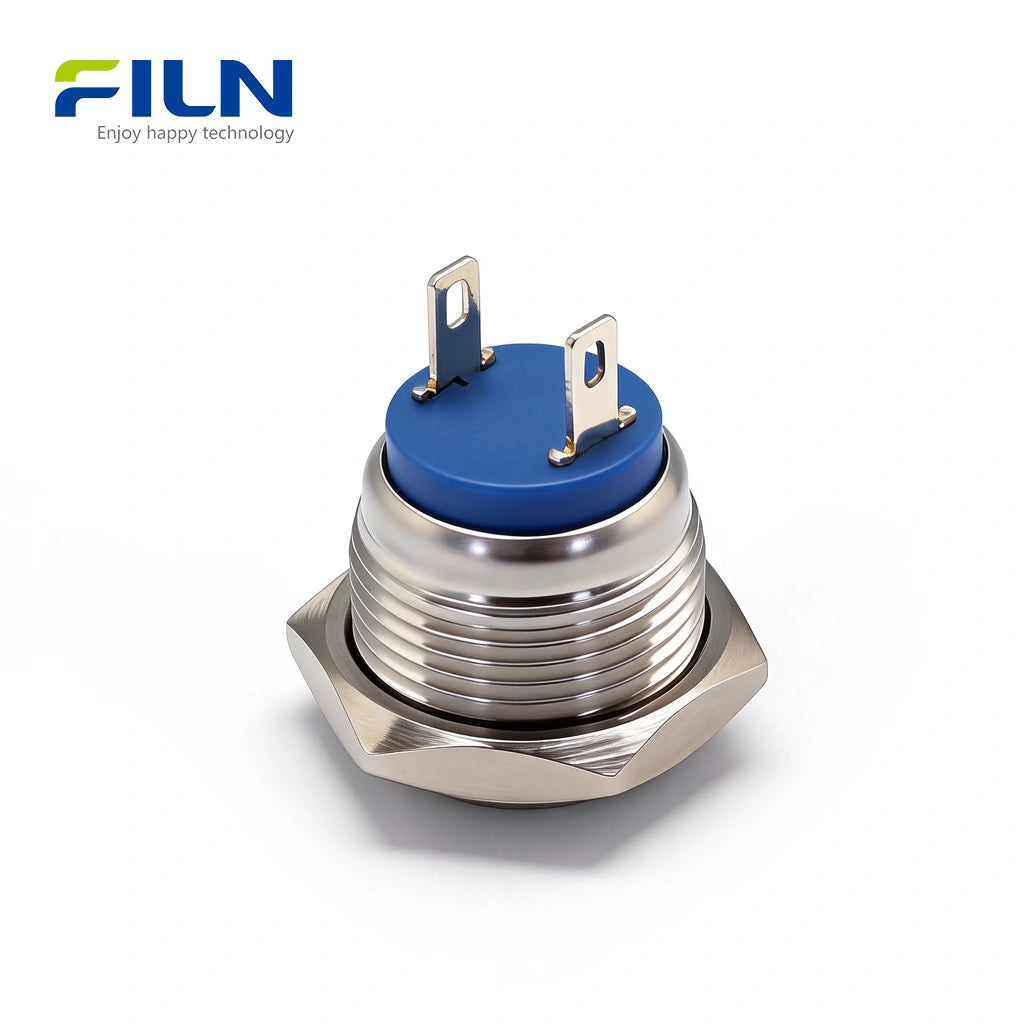

| Type de terminal | Terminal à broches 2 broches |
Paramètres de performance
| Tension nominale | 36 V CC / 250 V CA | Courant nominal | 5 A CC / 5 A CA |
| Résistance d'isolement | ≥ 1000 MΩ | Résistance de contact | < 50 mΩ |
| Rigidité diélectrique | 1800V | Certifications | ISO9001, CE, RoHS, UL, SGS |
Matériaux des composants
| Actionneur | Acier inoxydable 304 / Alliage d'aluminium 6063 |
| Boîtier | Laiton H59 / Acier inoxydable 304 |
| Broches du bouton | Alliage de cuivre H62 (plaqué argent) |
| Contact | Alliage d'argent AgCdO12 |
| Base | Nylon ignifuge PA66+GF20% |
Types de bornes : Comparaison
| Type | Méthode de connexion | Effort d'installation | Avantages |
|---|---|---|---|
| Borne à broches | Soudure / Douille | Rapide | Gain de place, résistant aux vibrations |
| Borne à vis | Serrage par vis | Moyen | Pas de soudure requise, réparation facile sur le terrain |
| Précâblé | Câblage direct | Le plus bas | Meilleure étanchéité, installation instantanée |
Caractéristiques et avantages clés

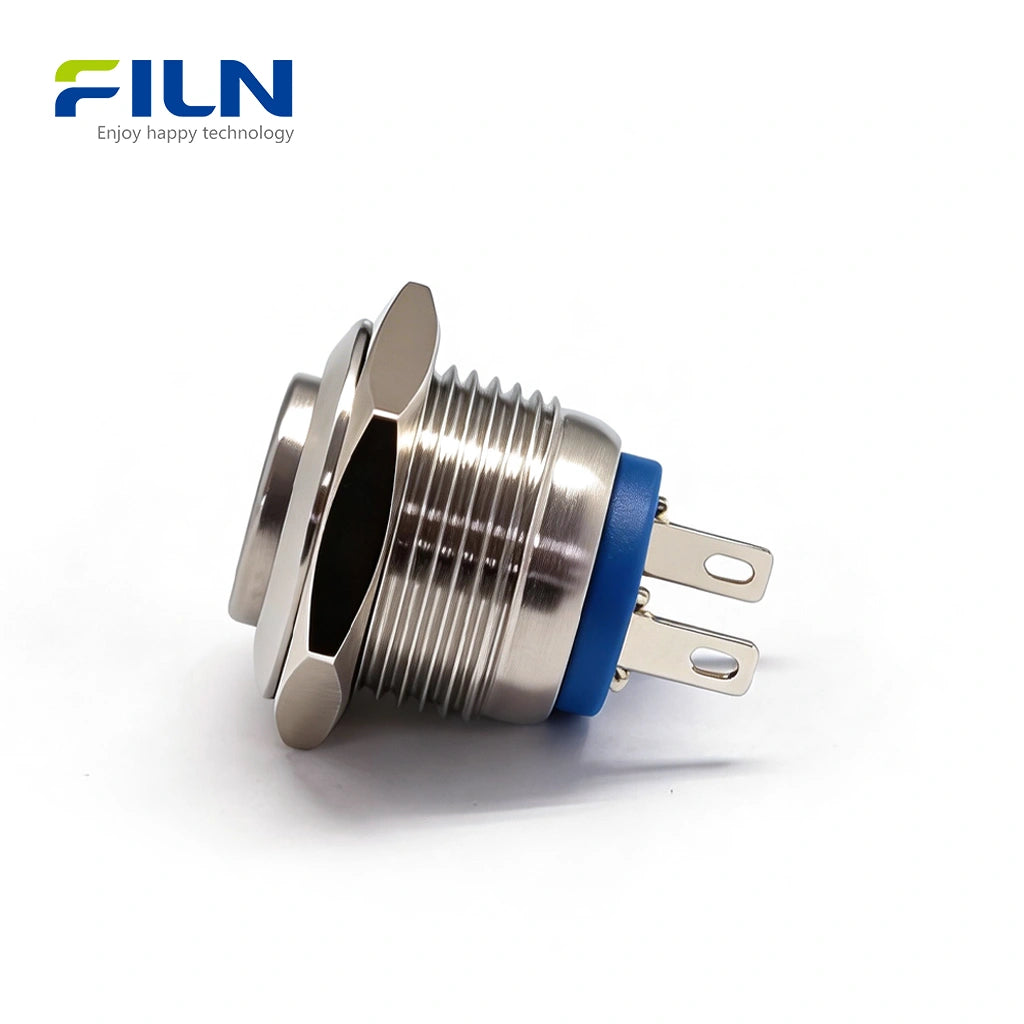

- Conception à tête haute : L'actionneur saillant permet une utilisation facile même en portant des gants industriels.
- Acier inoxydable de qualité supérieure : Offre une résistance aux chocs IK08 et une protection extrême contre la corrosion pour les industries marine et alimentaire.
- Commutation fiable : Utilise des contacts en argent AgCdO12 pour assurer une faible résistance de contact et une conductivité stable sur plus de 100 000 cycles.
- Étanchéité industrielle : Classé IP65, offrant une protection complète contre la poussière et l'infiltration d'humidité.

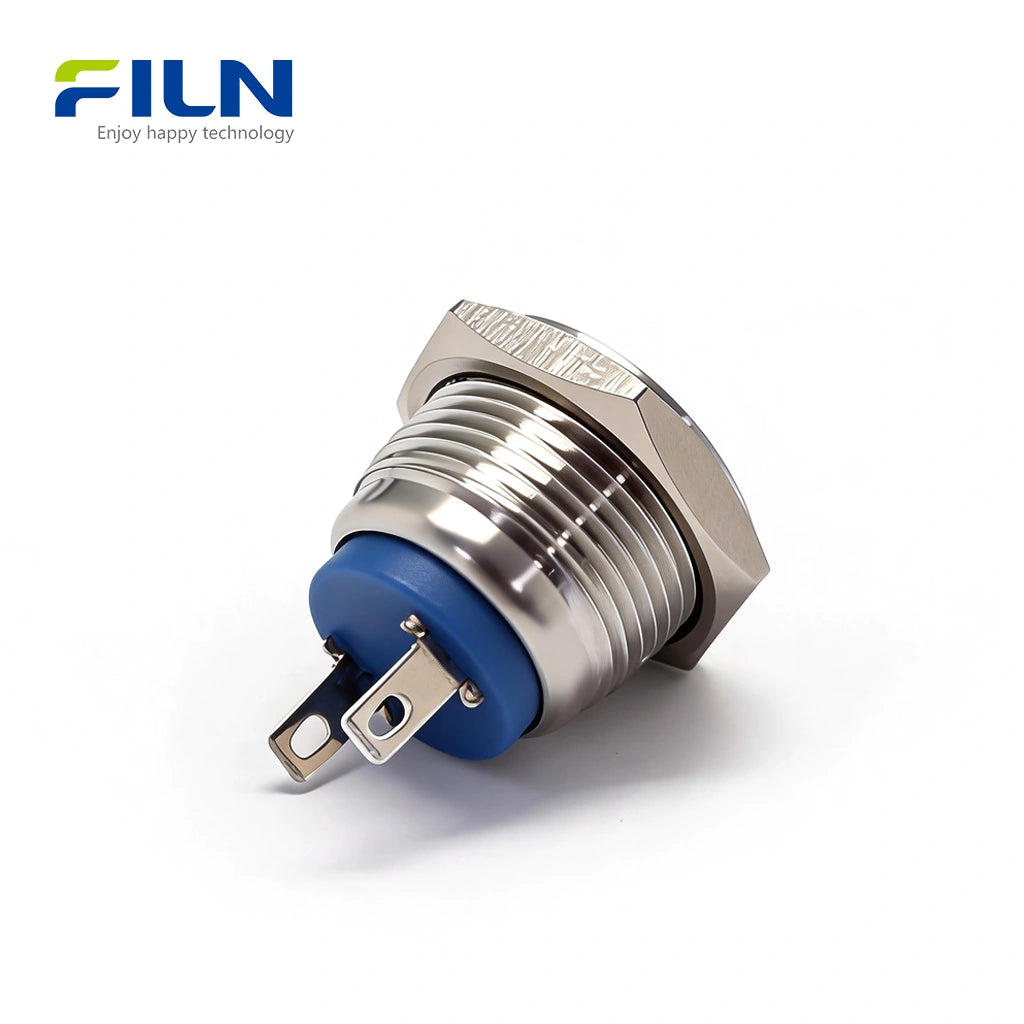

- Disposition compacte à 2 broches : Simplifie le câblage pour les fonctions de base marche/arrêt ou le déclenchement de signaux.
Applications
Cet interrupteur à bouton-poussoir momentané est largement utilisé dans les machines CNC, les armoires industrielles et les équipements médicaux. Chaque appareil alimenté nécessite une interface de haute qualité pour garantir la sécurité et l'efficacité opérationnelle.
Guide d'installation
- Percez un trou de 16 mm dans le panneau de commande.
- Insérez l'actionneur de l'interrupteur à travers le trou depuis l'avant.

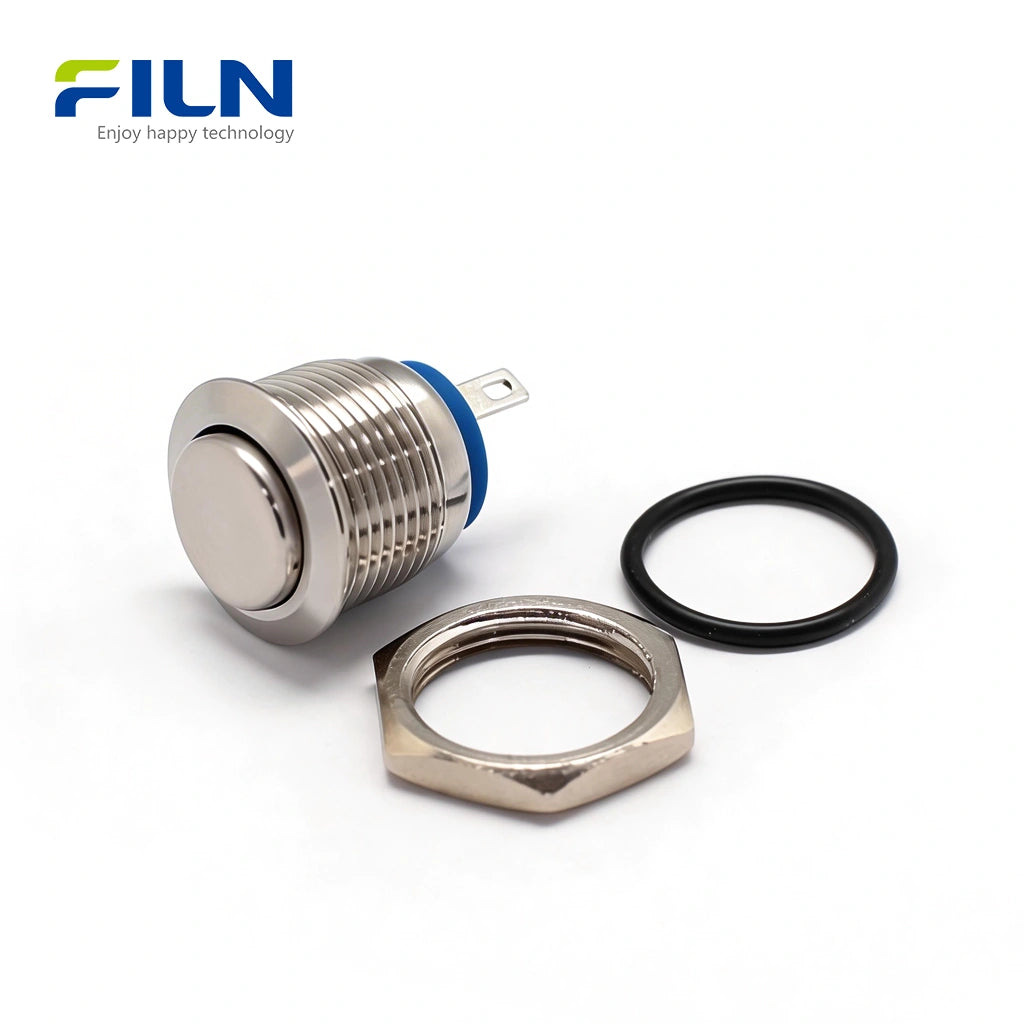

- Faites glisser le joint d'étanchéité et l'écrou métallique par l'arrière ; serrez l'écrou contre le panneau.
- Connectez les fils aux bornes à 2 broches par soudure ou par douilles à connexion rapide.
Approvisionnement direct d'usine et personnalisation
En tant qu'usine FILN de premier plan, nous offrons un approvisionnement direct avec les avantages suivants :
- Pas de MOQ : Nous prenons en charge les petites commandes et les projets industriels à grand volume.
- Personnalisation complète : Longueur de fil, connecteurs et logos gravés au laser personnalisés.
- Logistique mondiale : Expédition rapide avec suivi fiable pour les clients B2B internationaux.
Foire aux questions
1. Que signifie "Momentané" ?
Le circuit est actif uniquement lorsque le bouton est enfoncé. Une fois relâché, il revient à sa position initiale et coupe le circuit.
2. L'interrupteur métallique momentané de 16 mm est-il résistant à la rouille ?
Oui, notre boîtier en acier inoxydable 304 est très résistant à la corrosion et à la rouille, même dans les environnements humides.
3. Puis-je l'utiliser pour des équipements extérieurs ?
Absolument. Son indice IP65 garantit sa protection contre la poussière et les éclaboussures d'eau à basse pression.
4. Combien de broches ce modèle possède-t-il ?
Ce modèle (FLM16-HJ-2) dispose d'une configuration simple de bornes à 2 broches pour une installation facile.
5. Dois-je souder les connexions ?
Bien que le soudage assure une liaison permanente, vous pouvez également utiliser des connecteurs à cosse femelle de 2,8 mm pour les bornes à broches.
6. Quelles certifications cet interrupteur possède-t-il ?
Nos interrupteurs sont certifiés CE, UL, RoHS et VDE, garantissant une conformité mondiale pour une utilisation industrielle.
7. Quelle est la différence entre une tête haute et une tête plate ?
La tête haute dépasse davantage, ce qui la rend plus facile à appuyer dans les environnements où une précision tactile est nécessaire.
8. FILN peut-il graver au laser le logo de mon entreprise ?
Oui, nous proposons des services de marquage laser pour les logos ou les symboles de fonction spécifiques sur la tête du bouton.
9. Existe-t-il une version à verrouillage de cet interrupteur ?
Oui, FILN produit des versions momentanées et à verrouillage de la série métallique de 16 mm.
10. Comment puis-je obtenir un échantillon pour des tests ?
Contactez-nous via inquiry@cnylin.com.cn pour demander un échantillon gratuit pour l'évaluation de votre projet B2B.
Chers clients,
Chez FILN, nous sommes spécialisés dans la fourniture de voyants lumineux, de boutons-poussoirs et d'interrupteurs à bascule conçus avec précision et adaptés à vos besoins spécifiques. Bien que nos produits soient par défaut des plages de tension standard (12-24V et 110-220V), nous comprenons que les applications spécialisées exigent de la flexibilité.
Besoin d'une solution de tension personnalisée ? Il vous suffit de nous informer de vos spécifications de tension souhaitées (par exemple, 5V, 48V ou des plages non standard), et notre équipe d'ingénieurs élaborera une solution dans un délai de 10 à 15 jours ouvrables.
Pourquoi choisir FILN pour la fabrication sur mesure ?
✅ Expertise fiable : Plus de 20 ans d'expérience dans la production de composants électroniques de qualité industrielle.
✅ Personnalisation de bout en bout : Des ajustements de tension aux conceptions sur mesure (forme, couleur, indice de protection IP), nous nous adaptons à vos besoins.
✅ Qualité garantie : Toutes les commandes personnalisées subissent des tests rigoureux pour répondre aux normes CE/RoHS/IP65.
✅ Support évolutif : Qu'il s'agisse de prototypage ou de commandes en gros, nous assurons une livraison sans faille.
Comment ça marche
Consultation : Partagez vos exigences techniques par e-mail ou via notre formulaire de contact.
Conception et approbation : Recevez des modèles 3D ou des échantillons pour confirmation.
Production et contrôle qualité : Fabrication de précision avec des mises à jour en temps réel.
Expédition mondiale : Logistique traçable jusqu'à votre porte.
Contactez-nous dès aujourd'hui
E-mail : inquiry@cnylin.com.cn
