Schéma de l'interrupteur à bouton-poussoir
Présentation du produit

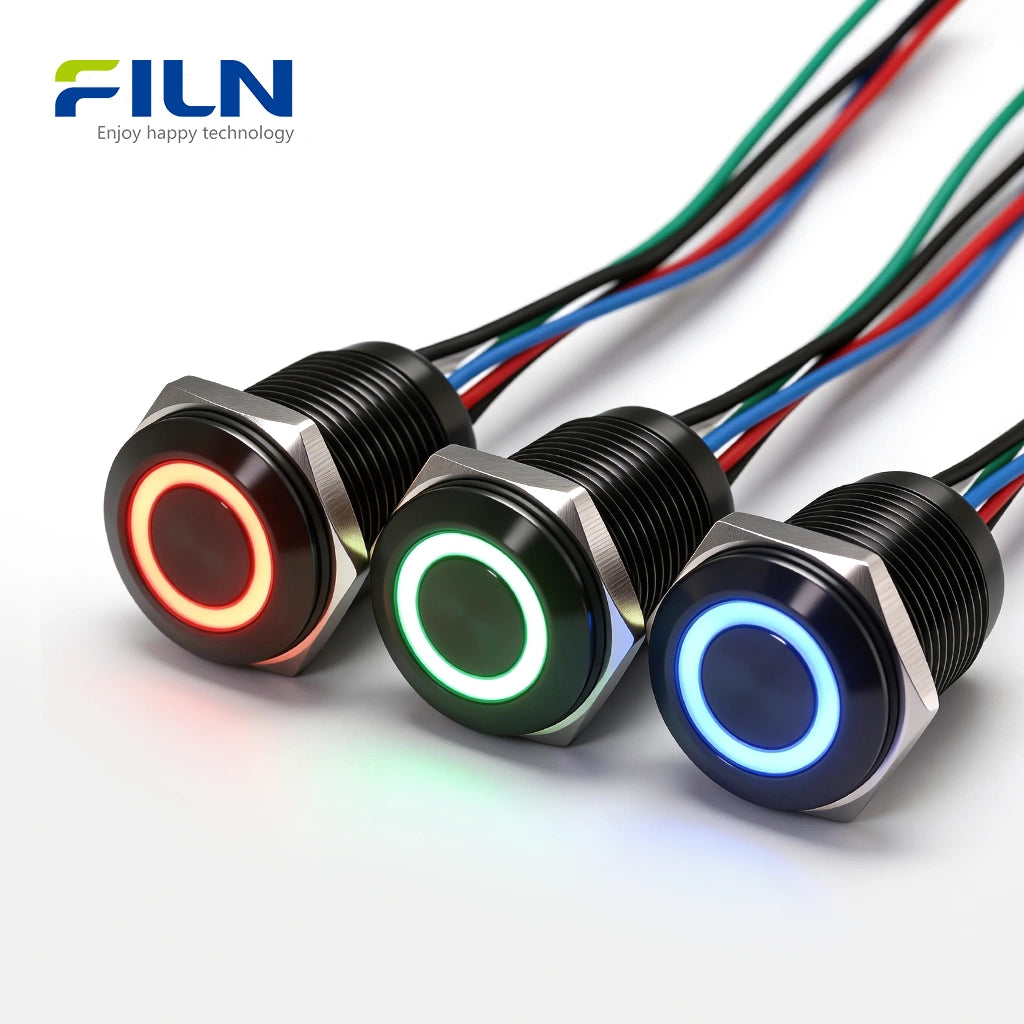

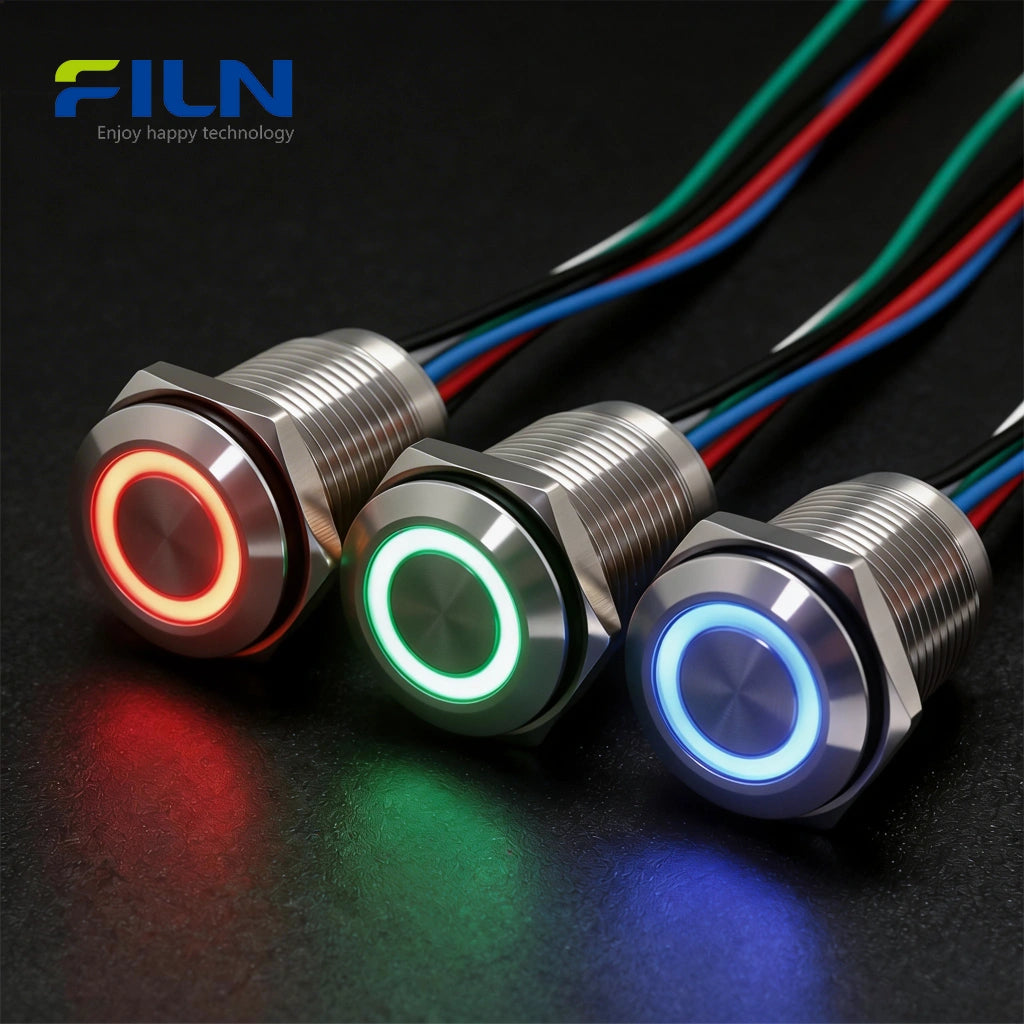

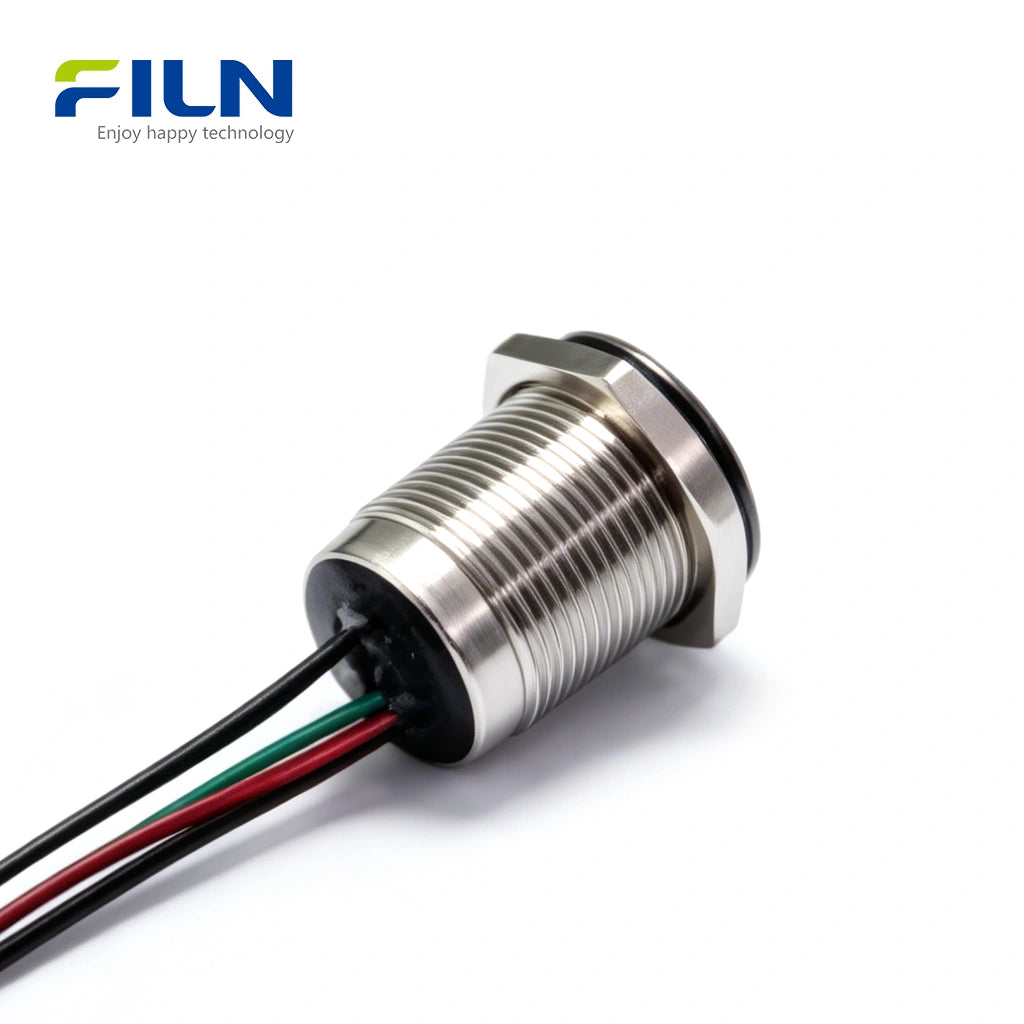

L'interrupteur à bouton-poussoir lumineux (Modèle : FLM16-FW-1-T) est une solution de contrôle industriel haut de gamme de 16 mm conçue par FILN. Cet interrupteur à bouton-poussoir RVB tricolore est doté d'une coque durable en acier inoxydable ou en aluminium anodisé noir, offrant un design élégant à tête plate et des fils pré-soudés à 6 conducteurs pour une installation rapide. Avec des certifications mondiales, notamment ISO9001, CE, VDE, RoHS, SGS, UL et IP65, cet interrupteur garantit une grande fiabilité dans des environnements difficiles. Il est largement utilisé dans les panneaux de contrôle industriels, les équipements d'automatisation et les systèmes marins. L'avantage principal réside dans sa capacité à afficher plusieurs couleurs d'état (Rouge/Vert/Bleu ou Rouge/Vert/Jaune) dans un format compact de 16 mm, offrant un retour visuel clair pour les opérations de circuits complexes.
Spécifications rapides
| Numéro de modèle | FLM16-FW-1-T |
| Taille du trou de montage | 16 mm (5/8 pouce) |
| Fonction de l'interrupteur | À verrouillage / Momentané (Optionnel) |

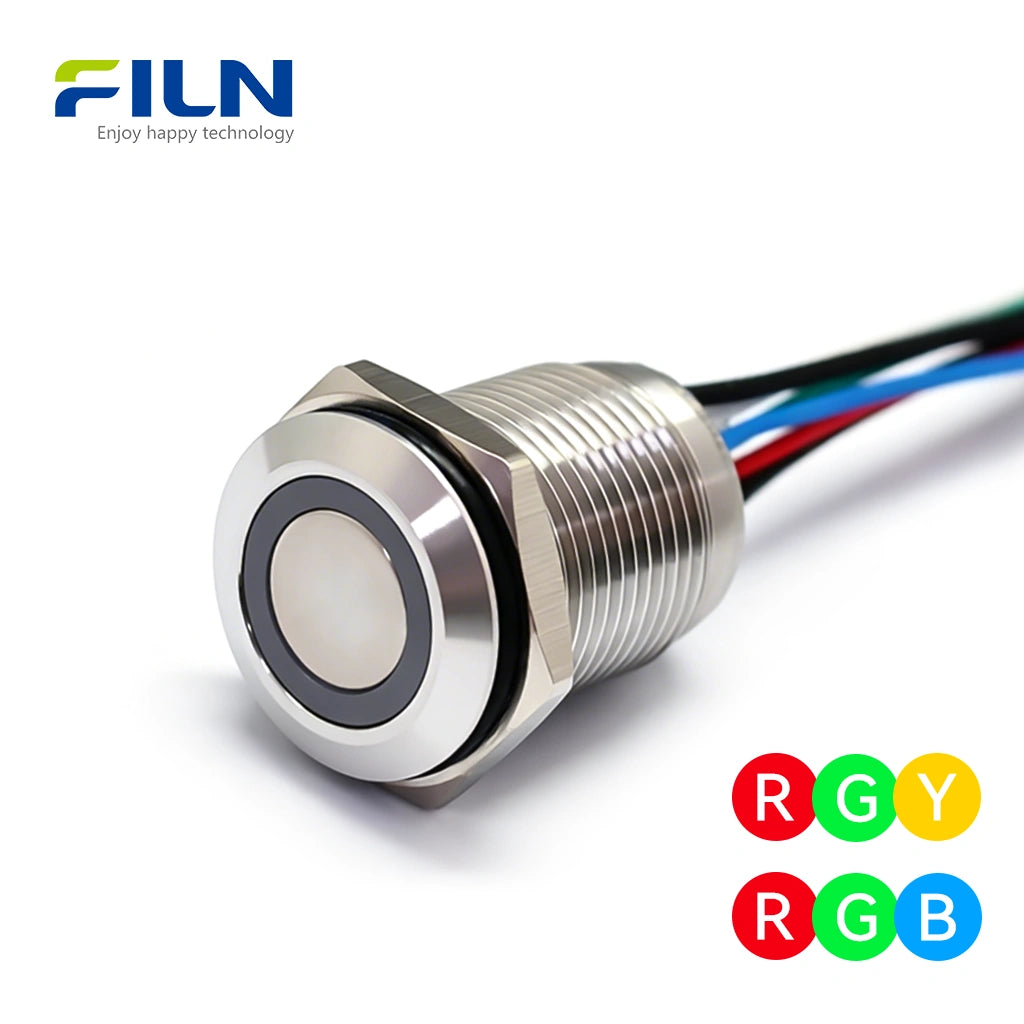

| Couleur de la LED | RVB / RVJ (Tricolore personnalisable) |
| Forme du bouton | Tête plate |

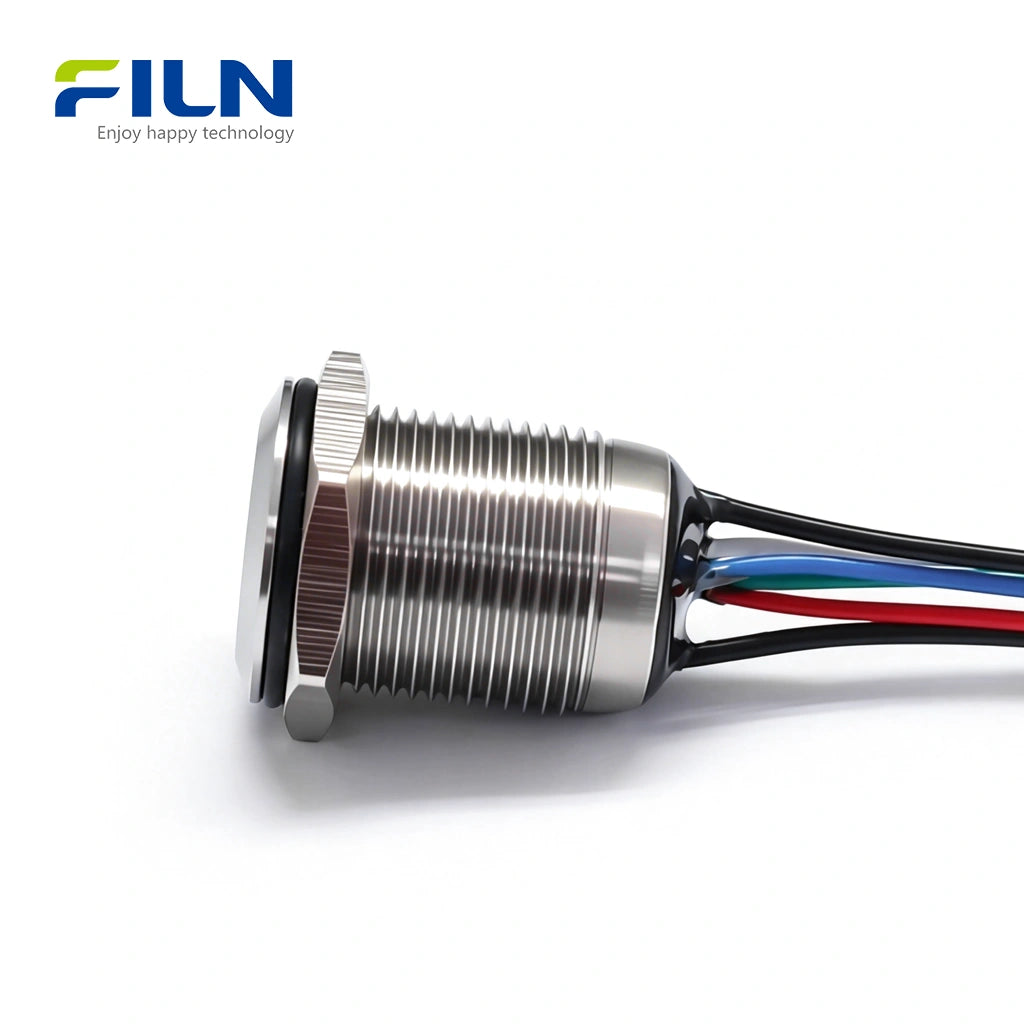

| Méthode de câblage | Pré-câblé (6 fils, 15 cm de long) |
Paramètres de performance
| Tension nominale (Interrupteur) | 36V DC / 250V AC |
| Courant nominal (Interrupteur) | 5A DC / 5A AC |
| Résistance d'isolation | ≥ 1000MΩ |
| Tension LED | 12-24V / 110-220V (Standard) |
| Certifications | CE, UL, RoHS, VDE, ISO9001 |
Matériaux des composants
| Composant | Spécification du matériau |
|---|---|
| Actionneur du bouton | Acier inoxydable 304 / Alliage d'aluminium 6063 |
| Coque extérieure | Laiton H59 / Acier inoxydable 304 |
| Matériau de base | Nylon ignifuge PA66+GF20% |
| Matériau de contact | Alliage d'argent (AgCdO12) |
| Étanchéité | Silicone SIL (Grade IP65) |
Caractéristiques générales
| Température de fonctionnement | -25°C à +85°C |
| Niveau de protection | IP65 étanche, IK08 résistant au vandalisme |
| Durée de vie mécanique | 500 000 cycles |
| Durée de vie électrique | 50 000 - 100 000 cycles |
Spécification LED
| Courant direct | 20mA (Typique) |
| Intensité lumineuse | 1000 mcd |
| Dissipation de puissance | 60mW |
| Significations des couleurs | Rouge (Arrêt/Danger), Vert (Démarrage/Normal), Jaune (Attention/Attente), Bleu (Avis), Blanc (Mise sous tension) |
Caractéristiques principales
- Protection premium : Les indices IP65 et IK08 garantissent une résistance à l'eau, à la poussière et aux chocs mécaniques, le rendant parfait pour une utilisation extérieure ou industrielle.
- Haute capacité de charge : Prend en charge jusqu'à 5A 250V AC/DC, permettant un contrôle direct des appareils de haute puissance sans relais supplémentaires.
- Durabilité de l'acier inoxydable : Le boîtier en acier inoxydable 304 offre une résistance extrême à la corrosion pour les applications médicales et marines.
- Retour visuel RVB : La LED tricolore permet à un seul bouton de représenter plusieurs états de la machine, économisant de l'espace sur les panneaux de commande.
- Conception compacte à corps court : La longueur totale d'environ 26,5 mm est idéale pour les boîtiers de commande peu profonds et les équipements portables.
Applications industrielles
Cet interrupteur à bouton-poussoir lumineux de 16 mm est conçu pour une polyvalence dans plusieurs secteurs à forte demande :
- Automatisation industrielle et panneaux de commande CNC.
- Armoires de distribution électrique et systèmes d'alimentation.
- Électronique marine et commandes de tableau de bord de bateaux.
- Équipements de diagnostic médical et de laboratoire.
Guide d'installation
- Préparez le panneau en perçant un trou de montage précis de 16 mm.
- Insérez l'interrupteur à bouton-poussoir par l'avant du panneau.

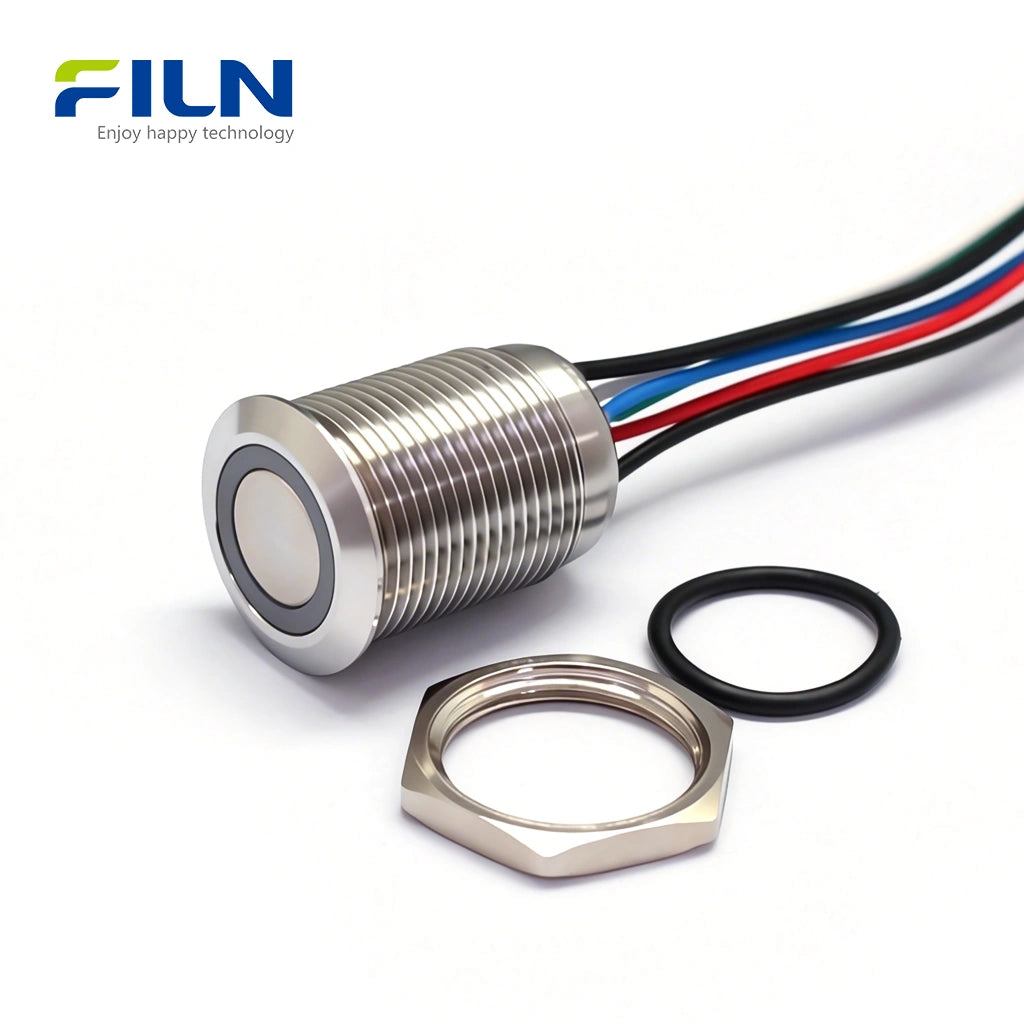

- Fixez l'interrupteur par l'arrière à l'aide de l'écrou hexagonal métallique fourni.
- Connectez le faisceau de 6 fils selon les exigences de votre circuit (synchronisation RVB ou rétroéclairage).
Guide de câblage de l'interrupteur à bouton-poussoir LED 4 broches
Un interrupteur à 4 broches se compose de deux parties : des contacts d'interrupteur (pour contrôler l'appareil) et des bornes LED (marquées + et -). Voici deux façons de câbler l'indicateur LED.
- Broches horizontales : Le mécanisme de l'interrupteur (Entrée d'alimentation / Sortie de charge).
- Broches verticales (+ / -) : Les bornes de l'indicateur lumineux LED.
Méthode 1 : LED synchronisée avec l'appareil (Allumée lorsque l'appareil est actif)
Logique : La lumière du bouton ne s'allume QUE lorsque l'appareil est en marche. Elle sert d'"indicateur d'état".
- Câblage : Connectez la LED (+) au côté sortie de l'interrupteur. LED (-) au pôle négatif de l'alimentation.
- Applications : Boutons de démarrage d'alimentation, feux de brouillard de voiture, machines industrielles.
- Avantage : Économise de l'énergie ; fournit un retour visuel que le système est actif.
Figure 1 : La LED s'allume uniquement lorsque le bouton est enfoncé
Méthode 2 : LED toujours allumée (Mode rétroéclairage)
Logique : La lumière du bouton reste ALLUMÉE en permanence tant qu'il y a de l'alimentation, quelle que soit la position du bouton.
- Câblage : Connectez la LED (+) directement au positif de l'alimentation. LED (-) au négatif de l'alimentation.
- Applications : Environnements sombres, interrupteurs de couloir, indicateurs de mise sous tension.
- Avantage : Permet de trouver facilement l'interrupteur dans l'obscurité totale.
Figure 2 : La LED reste constamment allumée (Rétroéclairage)
| Mode | État de la LED (Inactif) | État de la LED (Appuyé) |
|---|---|---|
| Synchronisation (État) | ÉTEINT | ALLUMÉ |
| Toujours ALLUMÉ (Rétroéclairage) | ALLUMÉ | ALLUMÉ |
Connaissances industrielles
Qu'est-ce qu'un interrupteur à bouton-poussoir lumineux ?
Un interrupteur à bouton-poussoir lumineux est un composant électrique qui combine un mécanisme de commutation avec un indicateur LED intégré. Dans les environnements industriels, ces interrupteurs permettent aux opérateurs de voir l'état d'une machine (par exemple, en marche, en erreur ou en veille) directement sur l'interface de commande, améliorant considérablement la sécurité et l'efficacité opérationnelle.
À verrouillage ou momentané : quelle est la différence ?
| Caractéristique | Momentané | À verrouillage |
|---|---|---|
| Action | Revient à sa position après relâchement | Reste en place après une pression |
| Utilisation courante | Sonnette, réinitialisation PC, klaxon | Alimentation principale, interrupteur de lampe |
Approvisionnement direct usine & Personnalisation
FILN est un fabricant professionnel proposant des solutions de vente en gros sans MOQ et une expédition mondiale rapide.
Personnalisation de la tension Personnalisation de la longueur du fil Personnalisation des connecteurs
Obtenez un échantillon gratuit
Site officiel de FILN : www.filn.com
Parcourir tous les interrupteurs : Collection d'interrupteurs à bouton-poussoir
Foire aux questions
1. Cet interrupteur à bouton-poussoir lumineux est-il étanche ?
Oui, il est classé IP65, ce qui le rend résistant aux éclaboussures d'eau et à la poussière, idéal pour une utilisation en extérieur.
2. Puis-je utiliser cet interrupteur pour une application 220V ?
Absolument. Nous proposons des résistances internes personnalisées pour prendre en charge 12V, 24V, 110V et 220V.
3. Quel est l'avantage d'une coque en acier inoxydable ?
L'acier inoxydable 304 offre une résistance supérieure à la corrosion par rapport au plastique ou au laiton, en particulier dans les environnements marins.
4. Est-il livré avec le faisceau de câbles ?
Oui, ce modèle est doté de fils pré-soudés de 15 cm à 6 conducteurs pour une installation plug-and-play.
5. Puis-je obtenir une couleur de LED différente ?
Nous prenons en charge le RVB tricolore ainsi que les couleurs uniques (R/G/B/J/B) et les options bicolores.
6. Quelle est la taille de trou requise pour le montage ?
Cet interrupteur nécessite un trou de diamètre standard de 16 mm (environ 5/8 pouce).
7. Comment câbler la fonction RVB ?

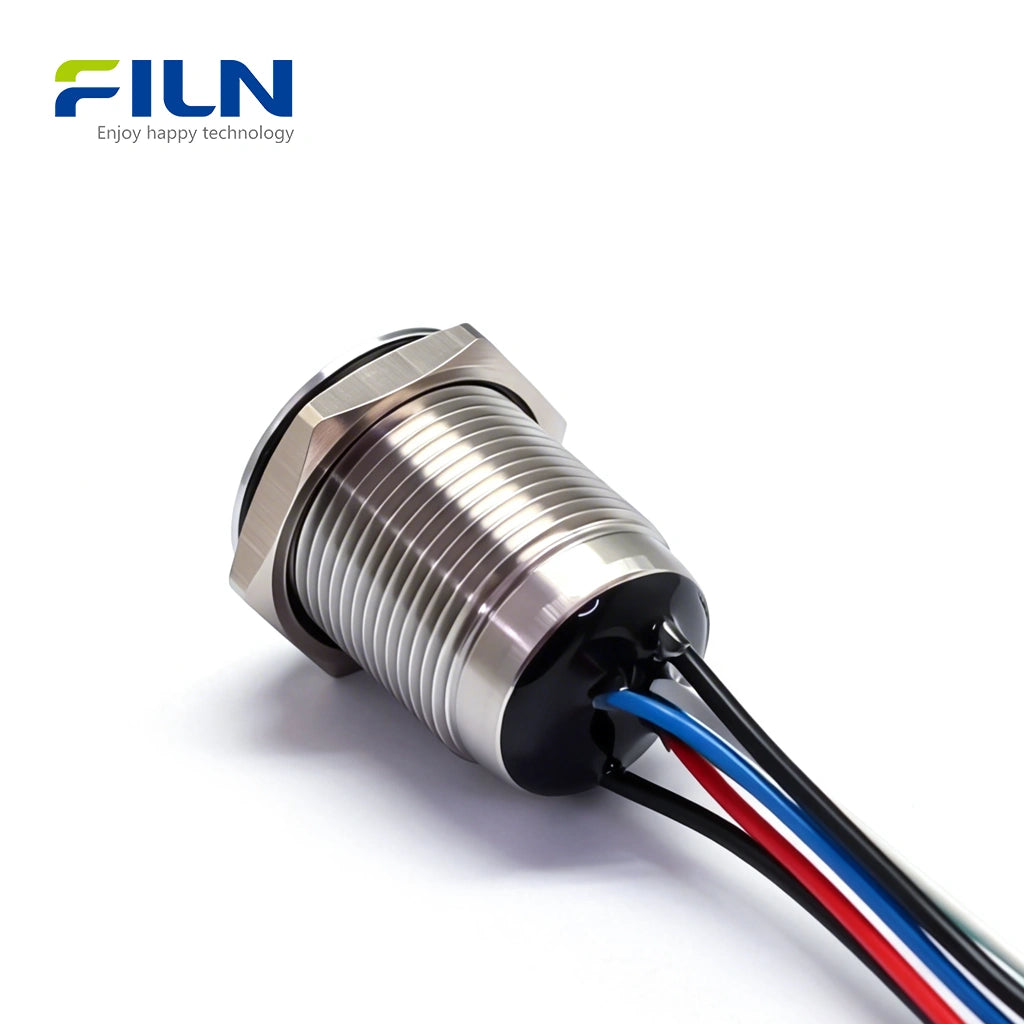

Les 6 fils se composent d'un positif commun (ou négatif) et de fils séparés pour les puces LED R, G et B et les contacts de l'interrupteur.
8. Y a-t-il une quantité minimum de commande ?
FILN soutient les clients B2B sans MOQ pour les modèles standard.
9. Vos interrupteurs sont-ils certifiés UL ?
Oui, nos produits sont certifiés UL, CE et RoHS pour une conformité mondiale.
10. Quelle est la durée de vie mécanique de cet interrupteur ?
Il est conçu pour plus de 500 000 opérations mécaniques.
