Schéma de l'interrupteur à bouton-poussoir
Présentation du produit

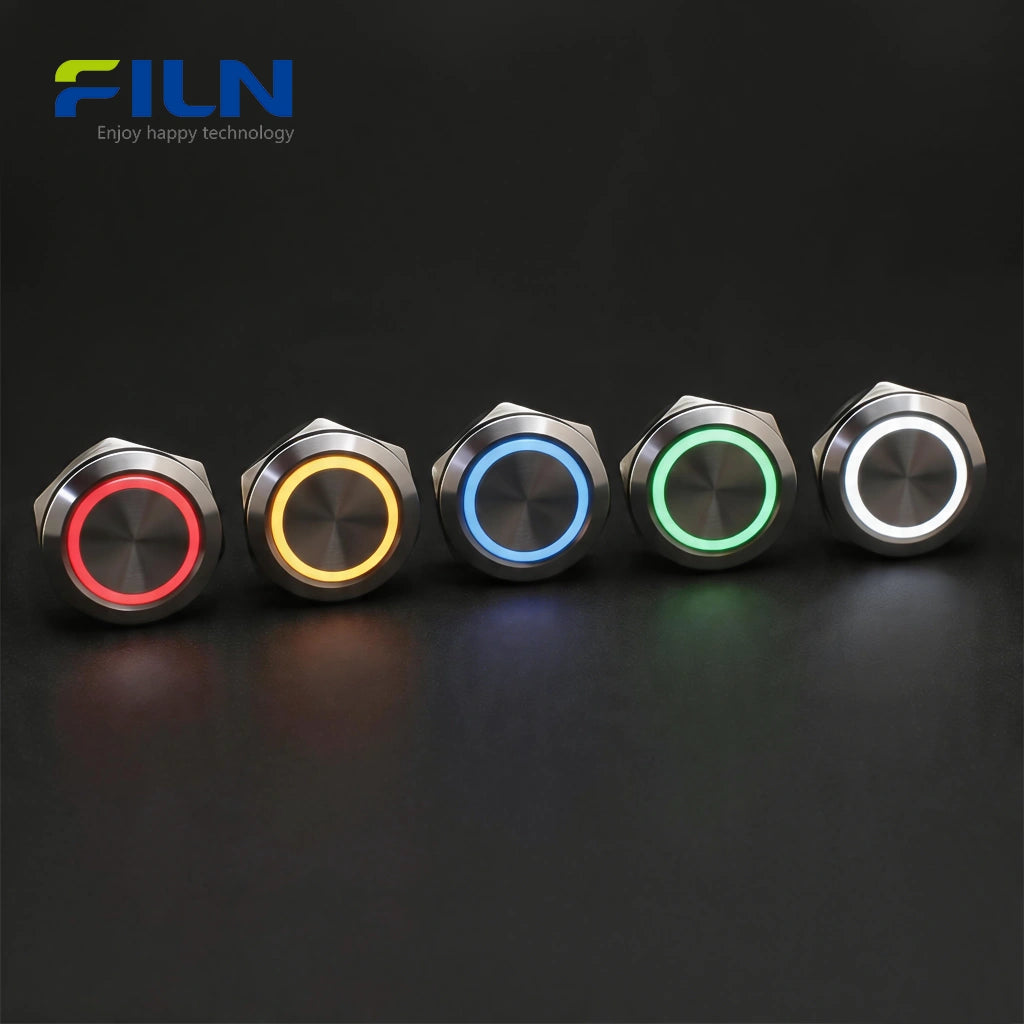

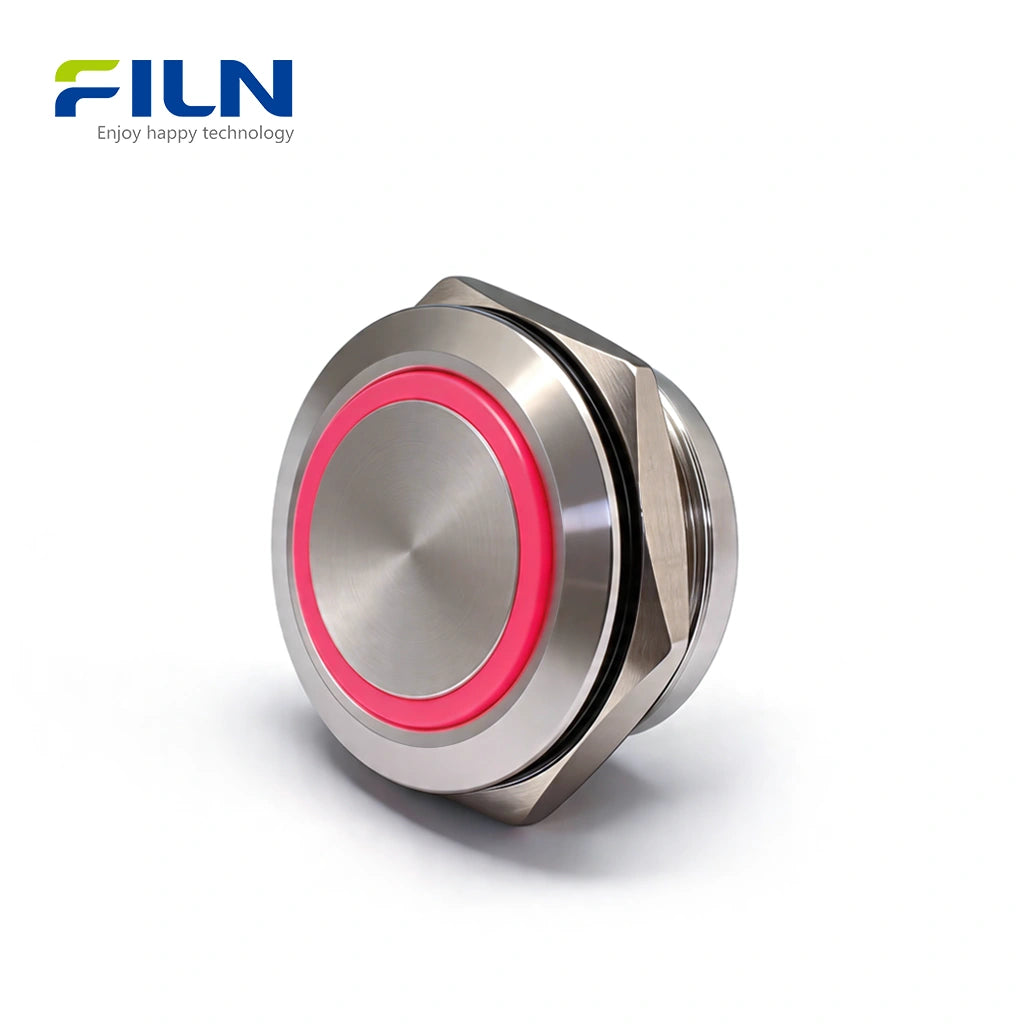

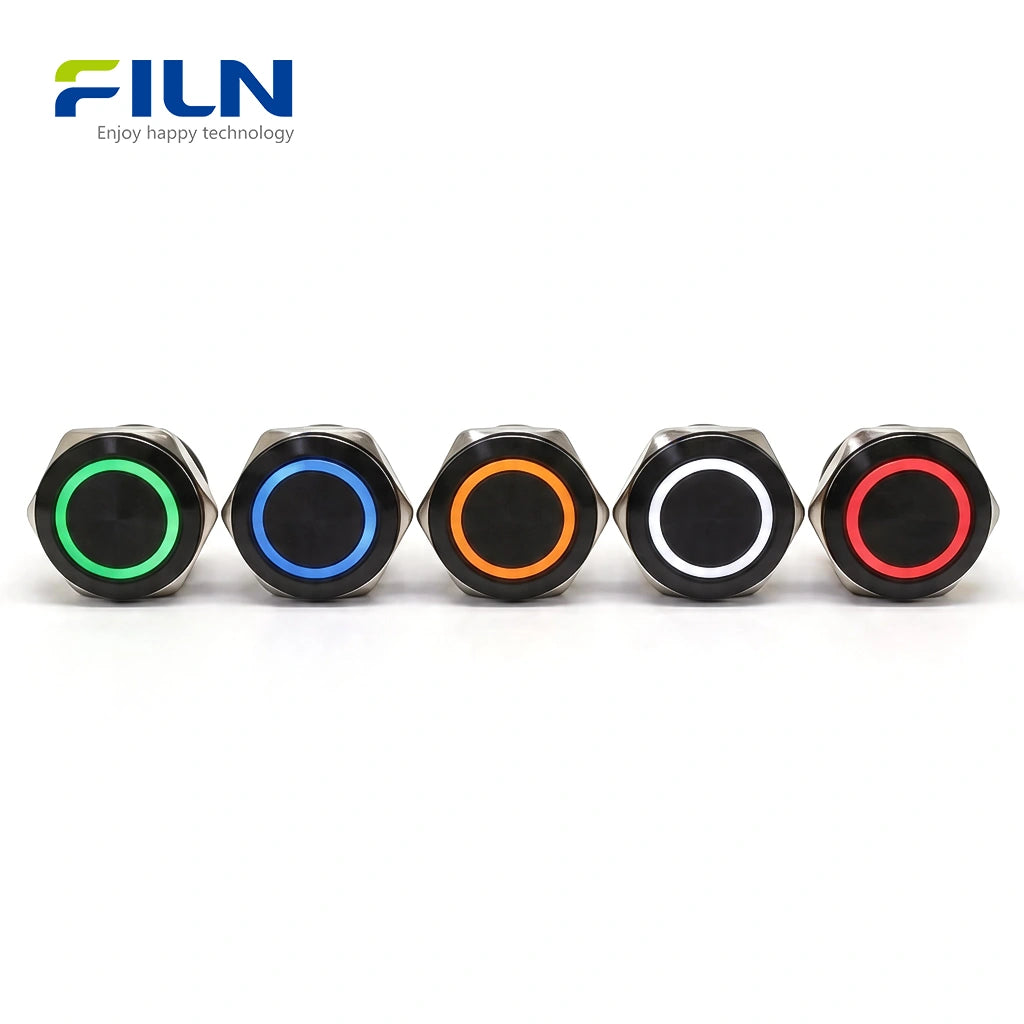

L'interrupteur à bouton-poussoir lumineux (Modèle : FLM22-FJ-4-E) est un interrupteur momentané de 22 mm haute performance conçu par FILN pour la précision industrielle. Doté d'une conception à corps ultra-court et de bornes à 4 broches, cet interrupteur à bouton-poussoir métallique est idéal pour une installation dans des espaces restreints. Il est certifié par les principales normes, notamment ISO9001, CE, VDE, RoHS, SGS, UL, et bénéficie d'un indice d'étanchéité amélioré IP67. Construit en acier inoxydable 304 ou en alliage zinc-aluminium noir, il présente une tête plate élégante avec un anneau LED lumineux, largement utilisé dans les machines CNC, les dispositifs médicaux et les panneaux de commande d'automatisation.
Spécifications rapides
| Numéro de modèle | FLM22-FJ-4-E | Taille de montage | 22 mm (0,87 pouce) |
| Fonction | Momentané (auto-réinitialisation) | Couleur LED | R/V/J/B/B (double/triple personnalisable) |
| Forme du bouton | Tête plate | Type de borne | Enfichable à 4 broches (2,8x0,5mm) |
Paramètres de performance
| Tension nominale | 12V-24V / 110V-220V (personnalisable) | Résistance de contact | ≤ 50mΩ |
| Résistance d'isolement | ≥ 1000MΩ | Rigidité diélectrique | 1800V AC (Broche à boîtier) |
| Force d'actionnement | Environ 6N | Certifications | ISO9001, CE, VDE, RoHS, SGS, UL |
Matériaux des composants
| Composant | Spécification du matériau |
|---|---|
| Actionneur de bouton | Acier inoxydable 304 / Alliage zinc-aluminium |
| Manchon du boîtier | Acier inoxydable 304 / Aluminium anodisé noir |
| Matériau de contact | Alliage d'argent (AgCdO12) |
| Support de base | Nylon ignifuge PA66+GF20% |
| Étanchéité | Silicone SIL (bague d'étanchéité) |
Caractéristiques générales
| Niveau de protection | IP67 étanche, résistance aux chocs IK08 |
| Durée de vie mécanique | 200 000 cycles |
| Durée de vie électrique | 100 000 cycles |
| Plage de température | -25°C à +85°C |
Spécification LED
| Couleurs disponibles | Rouge, Vert, Jaune, Bleu, Blanc (R/V/J/B/B) |
| Courant direct | 20 mA (typique) |
| Intensité lumineuse | 1000 mcd |
| Température de couleur (Blanc) | 8400K |
Caractéristiques principales
- Protection d'élite (IP67) : Contrairement aux boutons IP40 standard, ce modèle offre une protection complète contre la poussière et une résistance à l'immersion dans l'eau, parfait pour les environnements extérieurs ou industriels difficiles.

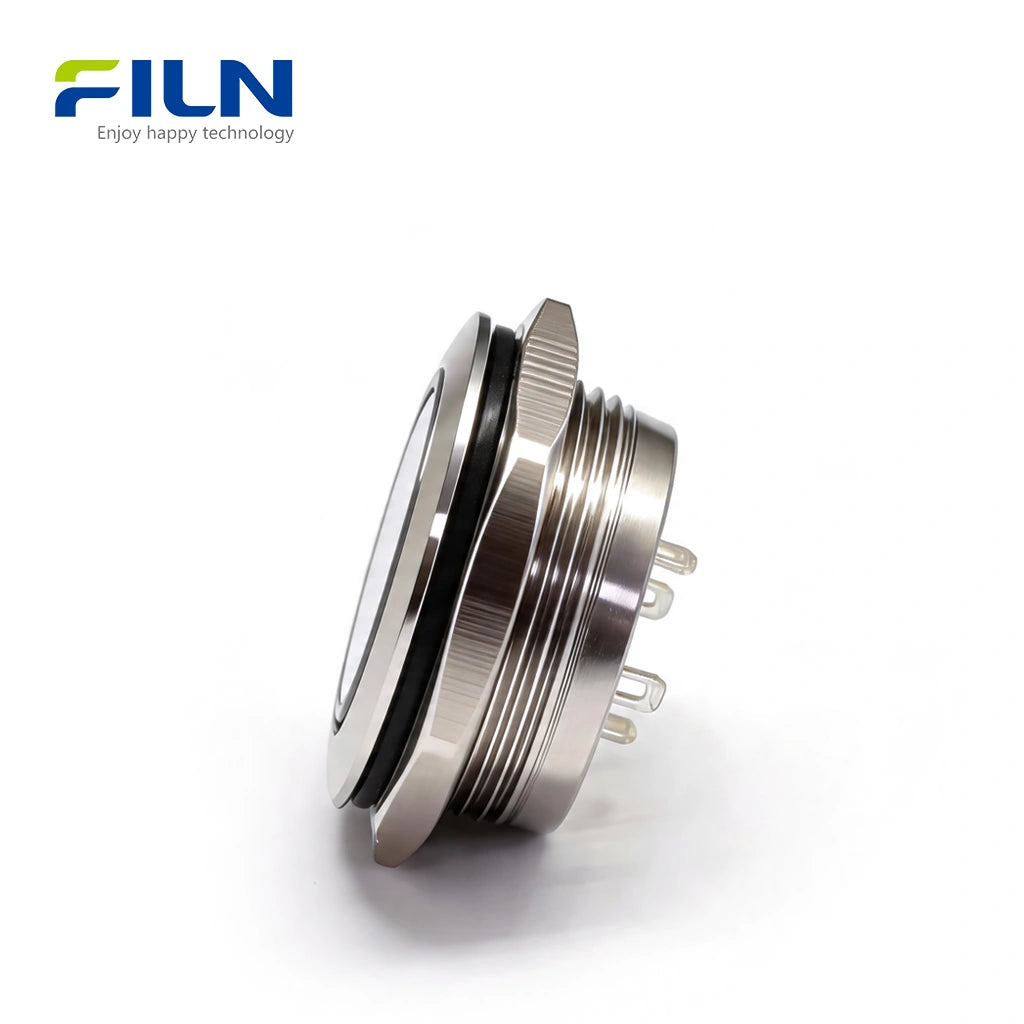

- Conception ultra-courte : Avec une longueur de corps de seulement 26,5 mm, il est spécialement conçu pour les panneaux de commande où la profondeur est limitée.
- Contacts en alliage d'argent : Une faible résistance de contact (<50mΩ) assure une conductivité élevée et réduit les arcs électriques, prolongeant ainsi la durée de vie de l'interrupteur.
- Fonction momentanée : Le bouton-poussoir momentané se réinitialise immédiatement après avoir été relâché, idéal pour les opérations déclenchées par impulsions.

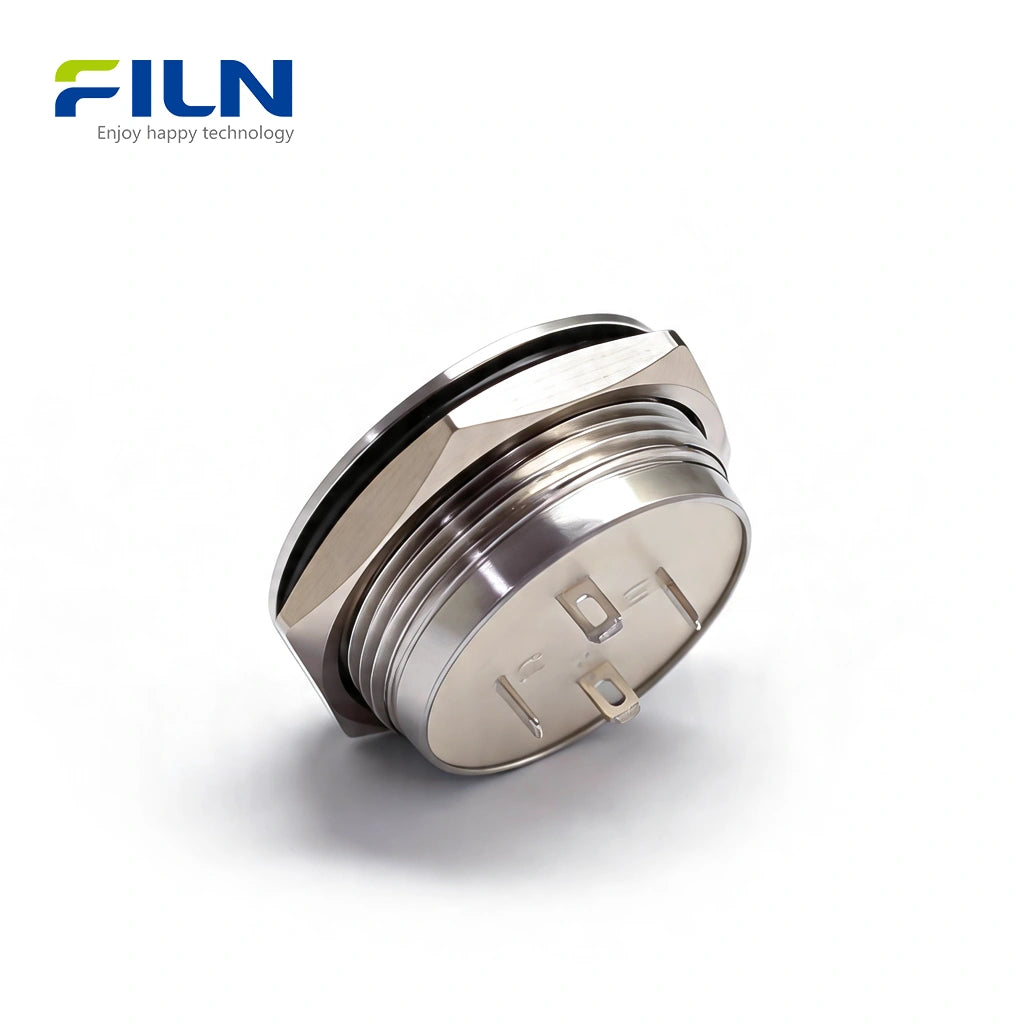

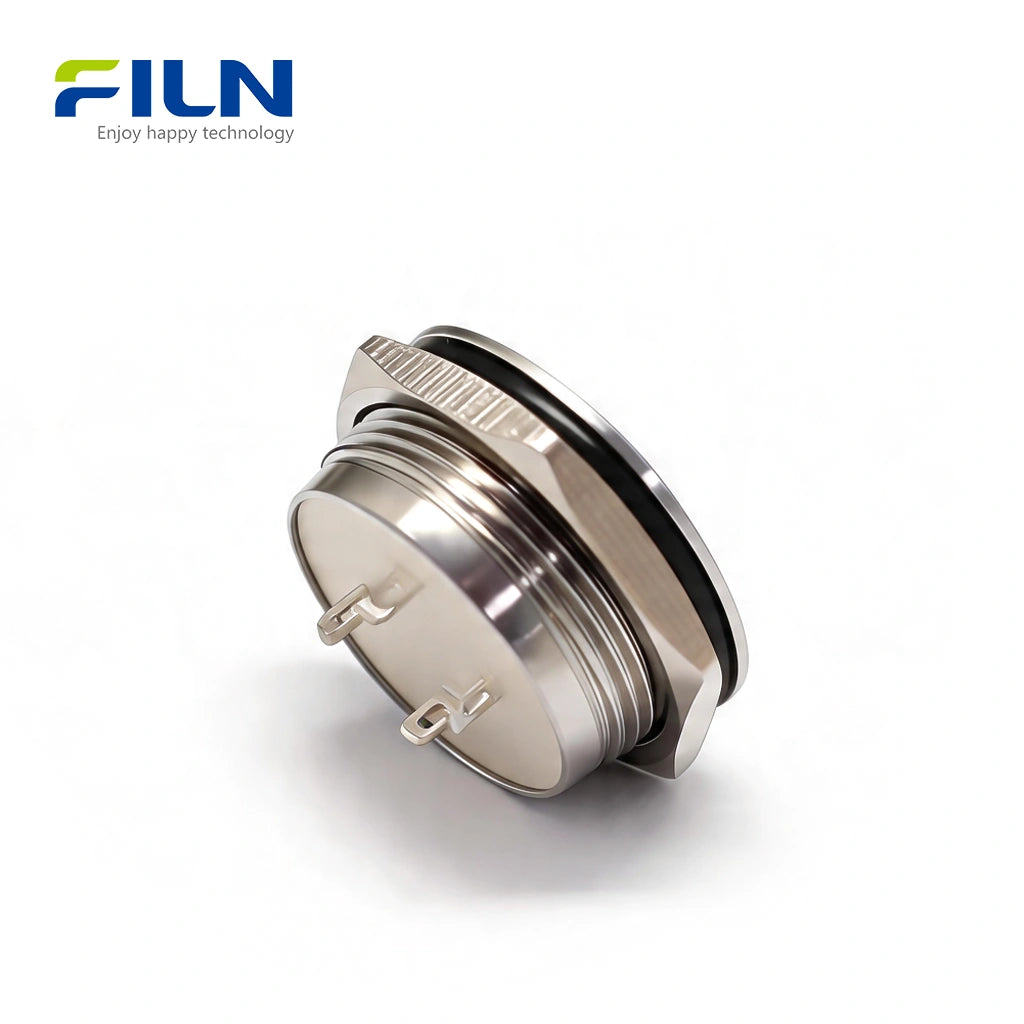

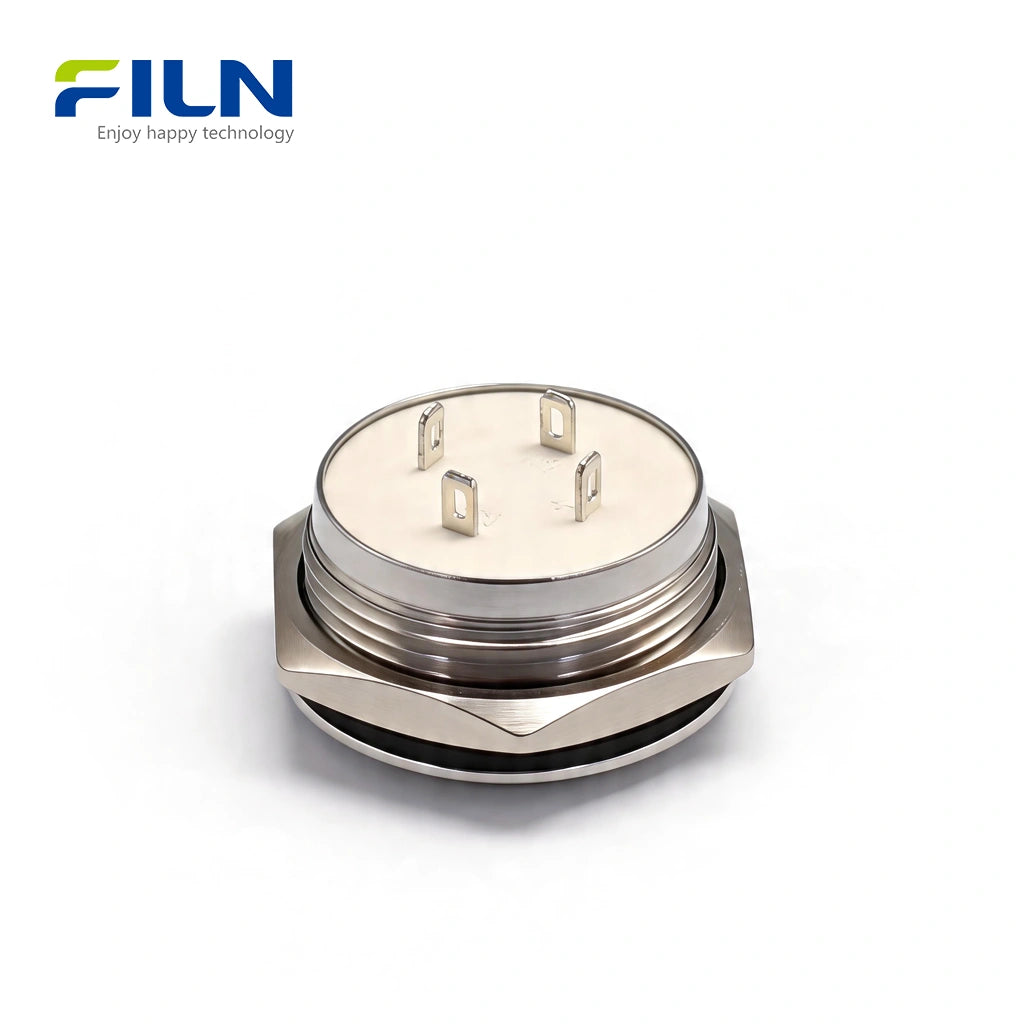

- Simplicité à 4 broches : Deux broches pour le contact de l'interrupteur (1NO) et deux broches pour la LED (+/-), permettant un câblage facile et une installation haute densité.
Applications
Les interrupteurs à bouton-poussoir lumineux de FILN sont des composants essentiels pour tout appareil nécessitant un contrôle de circuit. Les applications courantes incluent :
- Contrôle industriel : Machines CNC, équipements d'automatisation et armoires électriques.
- Marine et transport : Systèmes de tableau de bord marins et commandes de feux de brouillard automobiles.
- Commercial et médical : Outils de diagnostic médical et interrupteurs de couloir en environnement sombre.
Guide d'installation
- Percer un trou de 22 mm de diamètre sur le panneau de montage.
- Insérer l'interrupteur à travers le trou depuis la face avant.

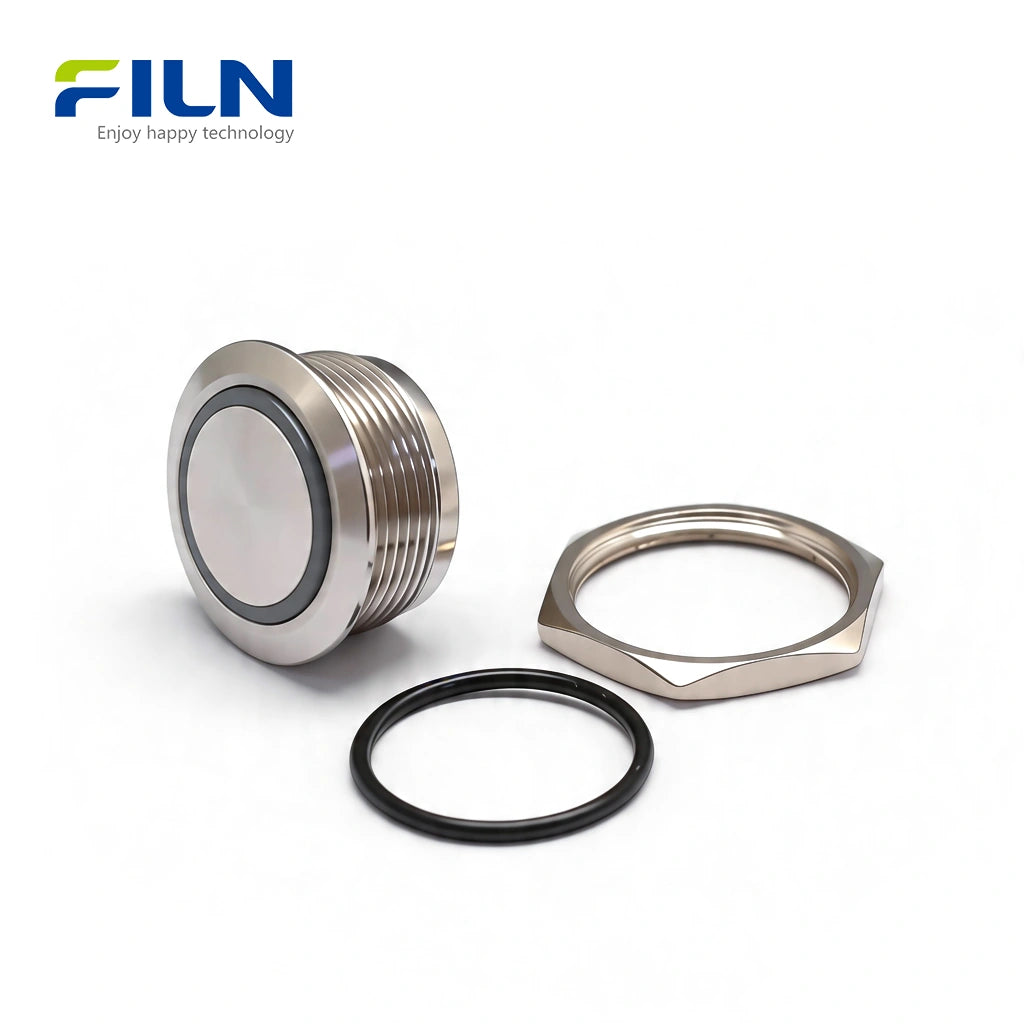

- Serrer l'écrou hexagonal métallique par l'arrière pour fixer l'interrupteur.
- Connecter les bornes à 4 broches (2 pour l'alimentation/l'appareil, 2 pour la LED).
Schéma de câblage de l'interrupteur à bouton-poussoir 4 broches
Un interrupteur à 4 broches se compose de deux parties : des contacts d'interrupteur (pour contrôler l'appareil) et des bornes LED (marquées + et -). Voici deux façons de câbler l'indicateur LED.
- Broches horizontales : Le mécanisme de l'interrupteur (Entrée d'alimentation / Sortie de charge).
- Broches verticales (+ / -) : Les bornes du voyant LED.
Méthode 1 : LED synchronisée avec l'appareil (allumée lorsqu'active)
Logique : La lumière du bouton ne s'allume QUE lorsque l'appareil est en marche. Elle sert d'« indicateur d'état ».
- Câblage : Connectez la LED (+) au côté sortie de l'interrupteur. LED (-) à la masse.
- Applications : Boutons de démarrage, feux de brouillard de voiture, machines industrielles.
- Avantage : Économise l'énergie ; fournit un retour visuel que le système est actif.
Figure 1 : La LED ne s'allume que lorsque le bouton est enfoncé
Méthode 2 : LED toujours allumée (mode rétroéclairage)
Logique : La lumière du bouton reste ALLUMÉE en permanence tant qu'il y a du courant, quelle que soit la position du bouton.
- Câblage : Connectez la LED (+) directement au positif de l'alimentation. LED (-) à la masse.
- Applications : Environnements sombres, interrupteurs de couloir, indicateurs d'alimentation en veille.
- Avantage : Permet de trouver facilement l'interrupteur dans l'obscurité totale.
Figure 2 : La LED reste allumée en permanence (Rétroéclairage)
| Mode | État de la LED (inactif) | État de la LED (pressé) |
|---|---|---|
| Synchronisation (État) | ÉTEINT | ALLUMÉ |
| Toujours allumé (Rétroéclairage) | ALLUMÉ | ALLUMÉ |
Connaissances industrielles
1. Qu'est-ce qu'un interrupteur à bouton-poussoir lumineux à 4 broches ?
C'est un composant de contrôle qui intègre un mécanisme de commutation et un indicateur d'état. Dans les machines industrielles, il sert d'interface homme-machine (IHM) pour déclencher des opérations tout en fournissant une confirmation visuelle via l'anneau LED.
2. À impulsion ou à verrouillage : la différence
| Caractéristique | Momentané (ce modèle) | À verrouillage |
|---|---|---|
| Fonctionnement | Revient en position initiale une fois relâché | Reste enfoncé jusqu'à ce qu'il soit pressé à nouveau |
| Utilisation typique | Sonnette, alimentation PC, bouton de démarrage | Interrupteur d'éclairage, interrupteur d'alimentation principal |
Approvisionnement direct d'usine
FILN est un fabricant professionnel spécialisé dans les interrupteurs à bouton-poussoir. Nous offrons :
- Pas de MOQ (petites commandes bienvenues)
- Délai de livraison : Expédition rapide en 24 heures
- Tension personnalisée (3V - 380V)
- Faisceau de câbles et connecteurs personnalisés
Site officiel : www.filn.com
Contact : inquiry@cnylin.com.cn
Foire Aux Questions (FAQ)
Q1 : Cet interrupteur à bouton-poussoir de 22 mm est-il étanche ?
R : Oui, il est classé IP67, ce qui signifie qu'il est protégé contre la poussière et les courtes périodes d'immersion dans l'eau.
R : Oui, il est classé IP67, ce qui signifie qu'il est protégé contre la poussière et les courtes périodes d'immersion dans l'eau.
Q2 : Que représentent les différentes couleurs de LED ?
R : Le rouge signifie généralement "Arrêt/Danger", le vert "Démarrage/Sécurité", le bleu "Fonction spéciale", le jaune "Attention" et le blanc "État général/Alimentation".
R : Le rouge signifie généralement "Arrêt/Danger", le vert "Démarrage/Sécurité", le bleu "Fonction spéciale", le jaune "Attention" et le blanc "État général/Alimentation".
Q3 : Puis-je obtenir une tension personnalisée pour la LED ?
R : Absolument. Bien que 12 V et 220 V soient standard, FILN peut personnaliser pour toute tension de 3 V à 380 V.
R : Absolument. Bien que 12 V et 220 V soient standard, FILN peut personnaliser pour toute tension de 3 V à 380 V.
Q4 : Quel est l'avantage de la conception à 4 broches ?
R : La conception à 4 broches sépare le circuit LED du circuit de l'interrupteur, permettant une logique de câblage plus flexible (par exemple, LED allumée/éteinte indépendamment de l'état de l'interrupteur).
R : La conception à 4 broches sépare le circuit LED du circuit de l'interrupteur, permettant une logique de câblage plus flexible (par exemple, LED allumée/éteinte indépendamment de l'état de l'interrupteur).
