Présentation du produit : Voyant LED miniature 6 mm

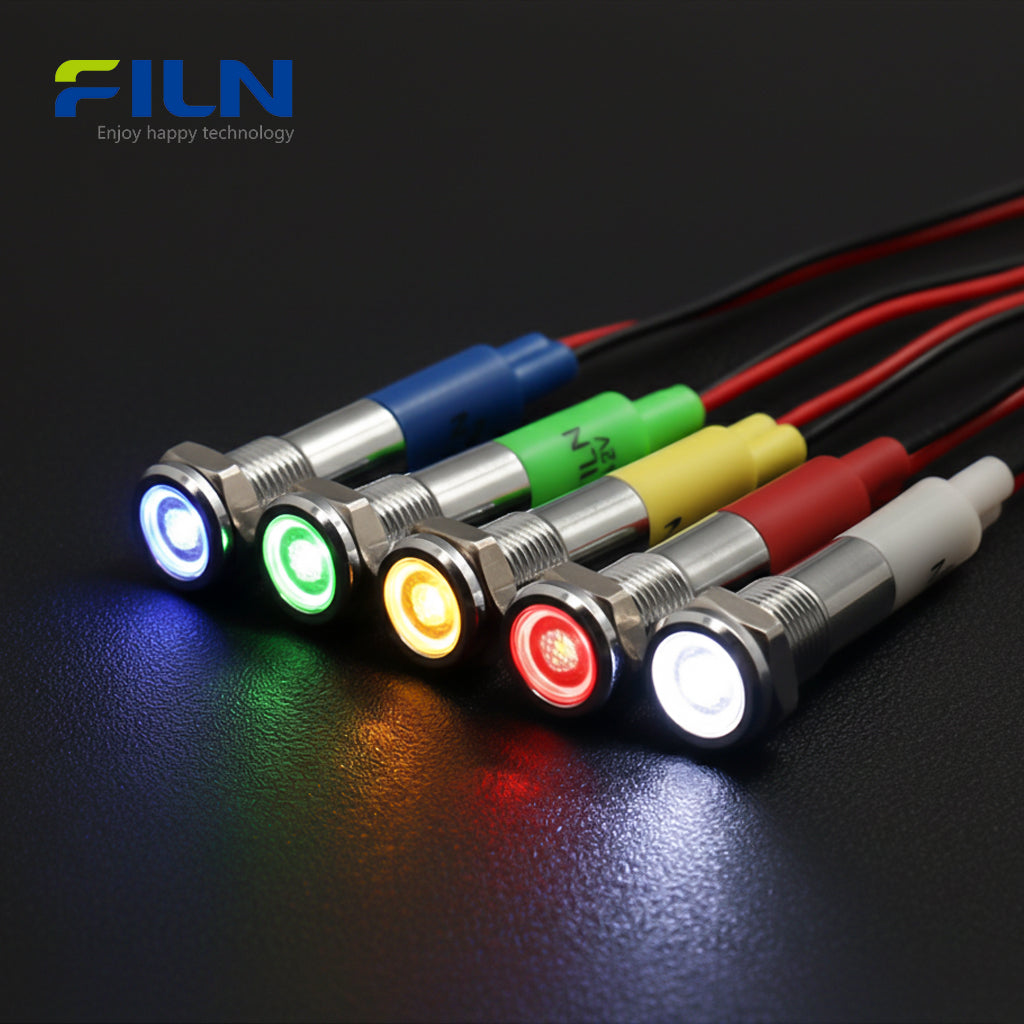

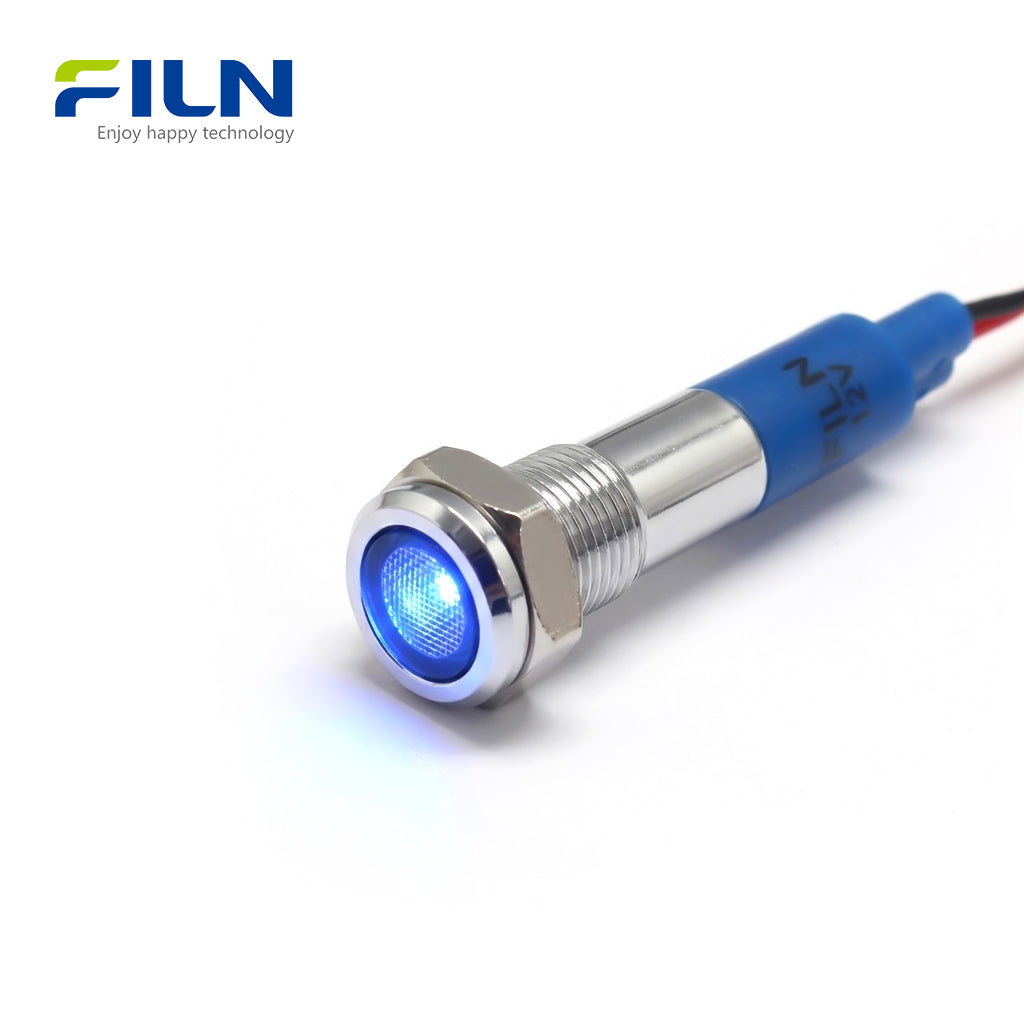

Le voyant LED miniature de 6 mm (modèle : FL1M-06FW-1) est une solution de signalisation de haute précision conçue pour les environnements industriels compacts. Doté d'une tête plate métallique et d'une protection IP67, ce voyant lumineux garantit des performances fiables dans des conditions difficiles. Prenant en charge des tensions de 12 V, 24 V, 110 V et 220 V, il est largement utilisé dans les panneaux de commande industriels, les machines CNC et les équipements d'automatisation. Sa taille de montage ultra-petite de 6 mm en fait le choix idéal pour les armoires électriques à haute densité où l'espace est limité, offrant un éclairage LED longue durée en rouge, vert, jaune, bleu et blanc.
Spécifications rapides
| Trou de montage | 6 mm (environ 0,24 pouce) |
|---|---|
| Tension | 12V, 24V, 110V, 220V (Personnalisable) |
| Couleur LED | Rouge, Vert, Jaune, Bleu, Blanc |
| Indice d'étanchéité | IP65 / IP67 |
| Type de câblage | Fil de connexion (longueur standard 15 cm) |
| Durée de vie | 50 000 heures |
Paramètres de fonctionnement nominaux
| Tension nominale | Personnalisée (12V-220V) |
|---|---|
| Fréquence (CA) | 50～60Hz |
| Courant nominal | ≤20mA |
Matériaux des composants
| Boîtier | Laiton nickelé / Acier inoxydable (argent/noir) |
|---|---|
| Lentille | Polycarbonate (PC) |
| Bague d'étanchéité | Joint torique étanche |
| Matériau du fil | Fil de connexion PVC/Téflon de haute qualité |
Caractéristiques générales
| Température de fonctionnement | -40℃～80℃ |
|---|---|
| Humidité relative | ≤85% à +40℃ |
| Température ambiante | 5~35℃ |
| Pression atmosphérique | 86~106Kpa |
Propriétés électriques
| Propriété | Condition de test | Exigence |
|---|---|---|
| Résistance d'isolement | DC500V pendant 1 minute | ≥100MΩ |
| Rigidité diélectrique | 1500VAC / 5mA / 60s | Pas de claquage |
Durabilité et performances de résistance
| Type de test | Condition | Résultat |
|---|---|---|
| Durée de vie | 30mA 1000h | 50 000 heures |
| Température haute/basse | 80℃ / -40℃ (96h) | Fonctionnement normal |
| Résistance à l'humidité | 40℃ 95%HR 96h | Réussite |
Caractéristiques clés
- LED haute luminosité : Visibilité claire même dans les environnements d'usine bien éclairés.
- Longue durée de vie : Fonctionnement sans entretien pendant plus de 50 000 heures.
- IP67 étanche : Entièrement étanche à la poussière et à l'eau.
- Conception mini compacte : Trou de montage de 6 mm parfait pour les panneaux à petite ouverture.
- Pratique et pré-câblé : Livré avec des fils de 15 cm pour une installation rapide.
Applications industrielles
- Panneaux de commande industriels et tableaux de distribution.
- Machines CNC et équipements de travail des métaux.
- Systèmes d'automatisation et robotique.
- Systèmes électriques marins et extérieurs.
- Dispositifs médicaux et instruments de laboratoire.
Guide d'installation
- Percez un trou de 6 mm à l'emplacement désigné sur le panneau de l'équipement.
- Insérez le voyant LED par l'avant du panneau.
- Faites glisser le joint torique étanche et l'écrou M6 sur le corps fileté par l'arrière.
- Serrez fermement l'écrou pour fixer l'indicateur en place.
- Connectez les fils de 15 cm à la source d'alimentation (assurez la compatibilité de la tension).
Qu'est-ce qu'un voyant LED miniature de 6 mm ?

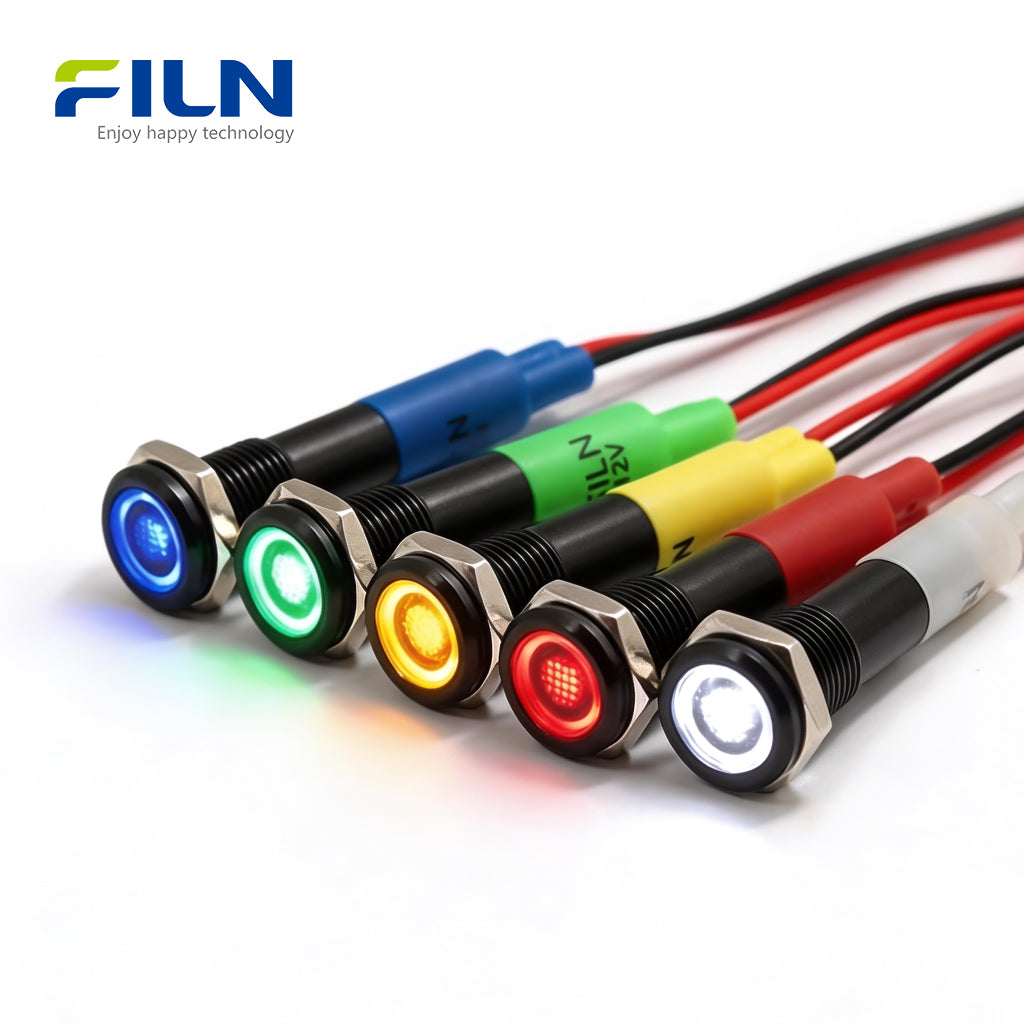

Un voyant lumineux est un composant de signalisation visuelle utilisé dans les systèmes industriels pour communiquer l'état d'une machine (par exemple, marche, erreur ou fonctionnement). La version miniature de 6 mm est spécifiquement conçue pour les panneaux à haute densité. Contrairement aux indicateurs à broches qui nécessitent une soudure, ces indicateurs à fils de connexion offrent une expérience "plug-and-play", réduisant le temps d'installation et prévenant les pannes de connexion dans les environnements à fortes vibrations. Leur boîtier métallique (disponible en argent ou en noir) offre une durabilité supérieure par rapport aux alternatives en plastique.
Approvisionnement direct d'usine FILN
En tant que fabricant leader, FILN propose une personnalisation professionnelle pour vos besoins industriels :
- Personnalisation de la tension : Prise en charge de 3V à 380V.
- Personnalisation des fils : Longueurs de fils réglables et types de connecteurs spécifiques.
- Expédition rapide : Logistique mondiale pour une livraison rapide.
Site officiel : www.filn.com
Contactez-nous : inquiry@cnylin.com.cn
Foire aux questions
Q1 : Le voyant lumineux de 6 mm est-il disponible en différentes couleurs ?
Oui, nous proposons des options de LED rouge, verte, jaune, bleue et blanche.
Q2 : Puis-je obtenir un boîtier noir au lieu d'argent ?
Absolument, nous proposons des boîtiers nickelés argentés et anodisés noirs.
Q3 : Quel est l'avantage des fils de connexion par rapport aux broches ?
Les fils de connexion permettent une installation plus facile dans les espaces restreints sans avoir besoin de souder délicatement sur le panneau.
Q4 : Est-il livré avec le matériel de montage ?
Oui, chaque unité comprend un écrou M6 et un joint torique étanche.
Q5 : Convient-il pour une utilisation en extérieur ?
Oui, l'indice de protection IP67 garantit qu'il est entièrement étanche à l'eau et à la poussière.
Chers clients,
Chez FILN, nous sommes spécialisés dans la fourniture de voyants lumineux, de boutons-poussoirs et d'interrupteurs à bascule conçus avec précision et adaptés à vos besoins spécifiques. Bien que nos produits soient par défaut des plages de tension standard (12-24V et 110-220V), nous comprenons que les applications spécialisées exigent de la flexibilité.
Besoin d'une solution de tension personnalisée ? Il vous suffit de nous informer de vos spécifications de tension souhaitées (par exemple, 5V, 48V ou des plages non standard), et notre équipe d'ingénieurs élaborera une solution dans un délai de 10 à 15 jours ouvrables.
Pourquoi choisir FILN pour la fabrication sur mesure ?
✅ Expertise fiable : Plus de 20 ans d'expérience dans la production de composants électroniques de qualité industrielle.
✅ Personnalisation de bout en bout : Des ajustements de tension aux conceptions sur mesure (forme, couleur, indice de protection IP), nous nous adaptons à vos besoins.
✅ Qualité garantie : Toutes les commandes personnalisées subissent des tests rigoureux pour répondre aux normes CE/RoHS/IP65.
✅ Support évolutif : Qu'il s'agisse de prototypage ou de commandes en gros, nous assurons une livraison sans faille.
Comment ça marche
Consultation : Partagez vos exigences techniques par e-mail ou via notre formulaire de contact.
Conception et approbation : Recevez des modèles 3D ou des échantillons pour confirmation.
Production et contrôle qualité : Fabrication de précision avec des mises à jour en temps réel.
Expédition mondiale : Logistique traçable jusqu'à votre porte.
Contactez-nous dès aujourd'hui
E-mail : inquiry@cnylin.com.cn
