Dessin du voyant lumineux
Présentation du produit : Voyant LED 8 mm

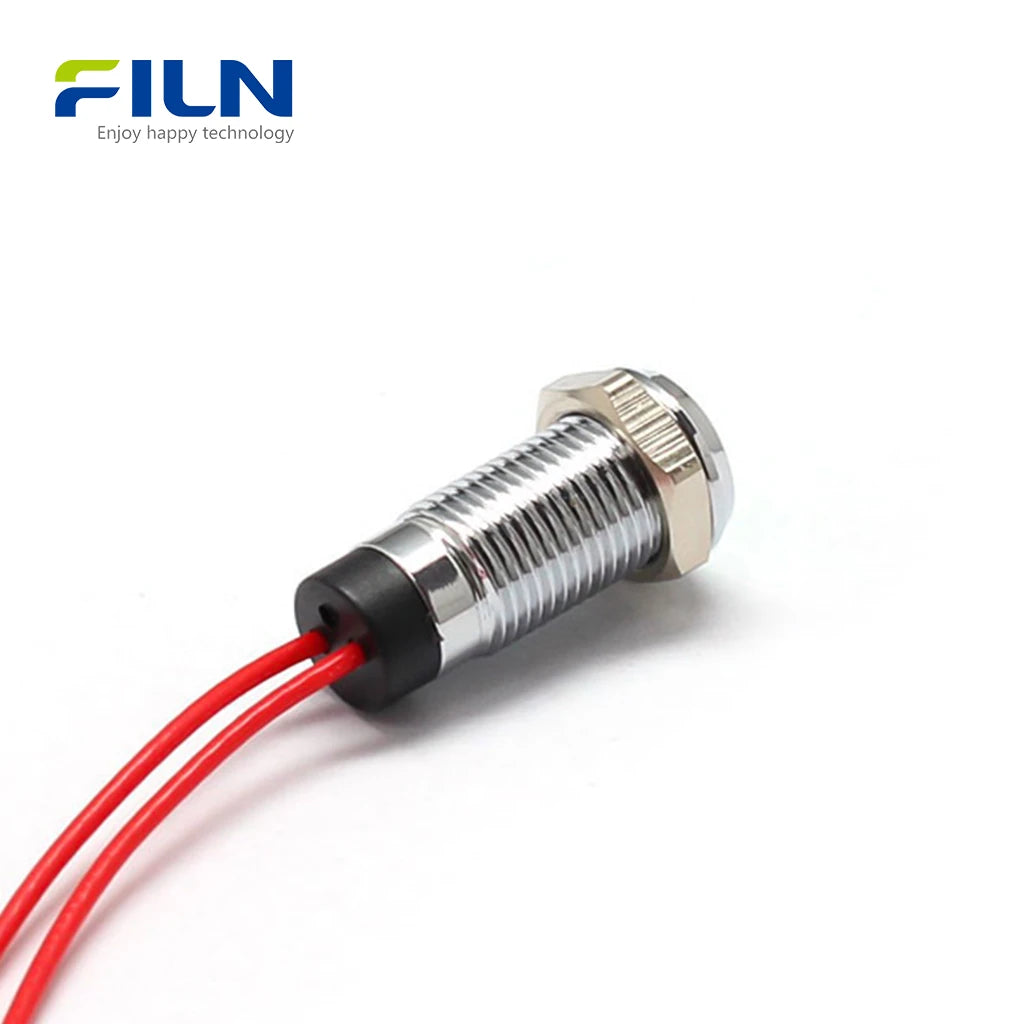

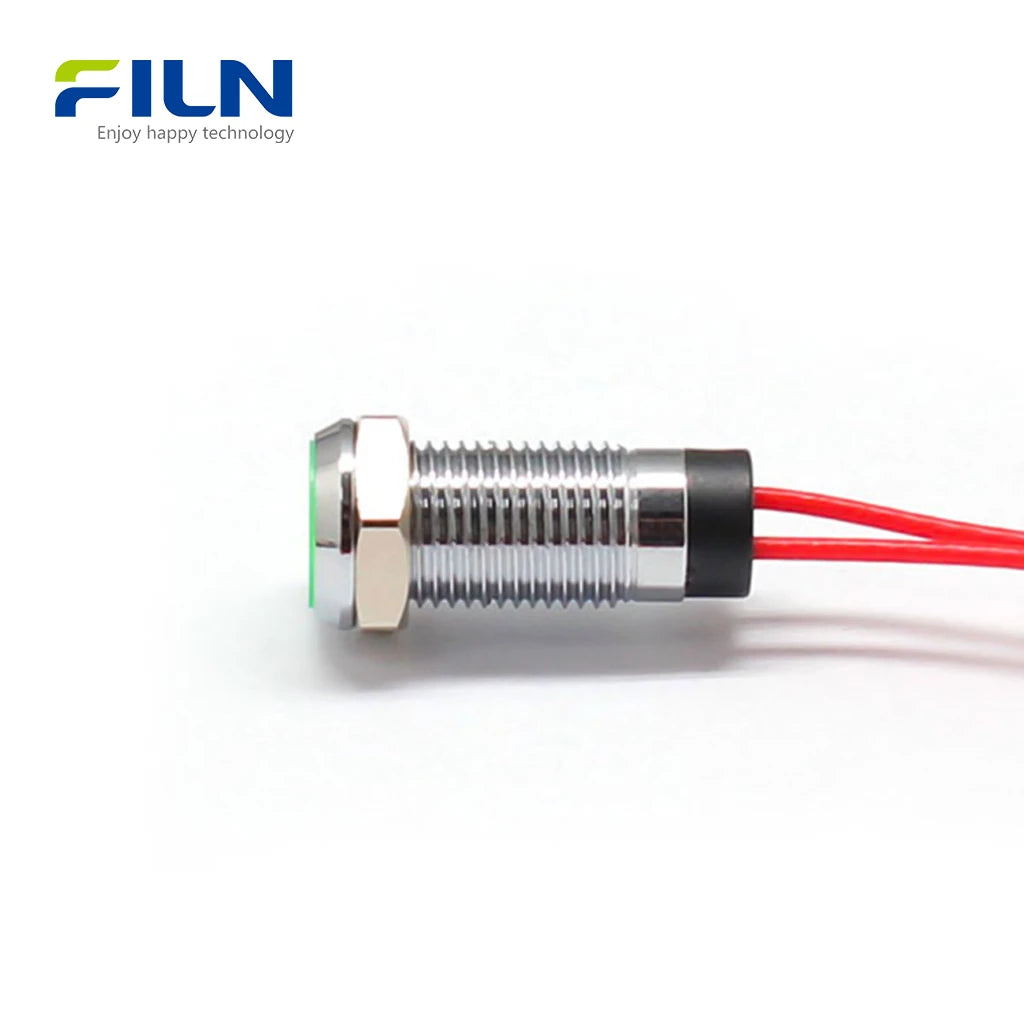

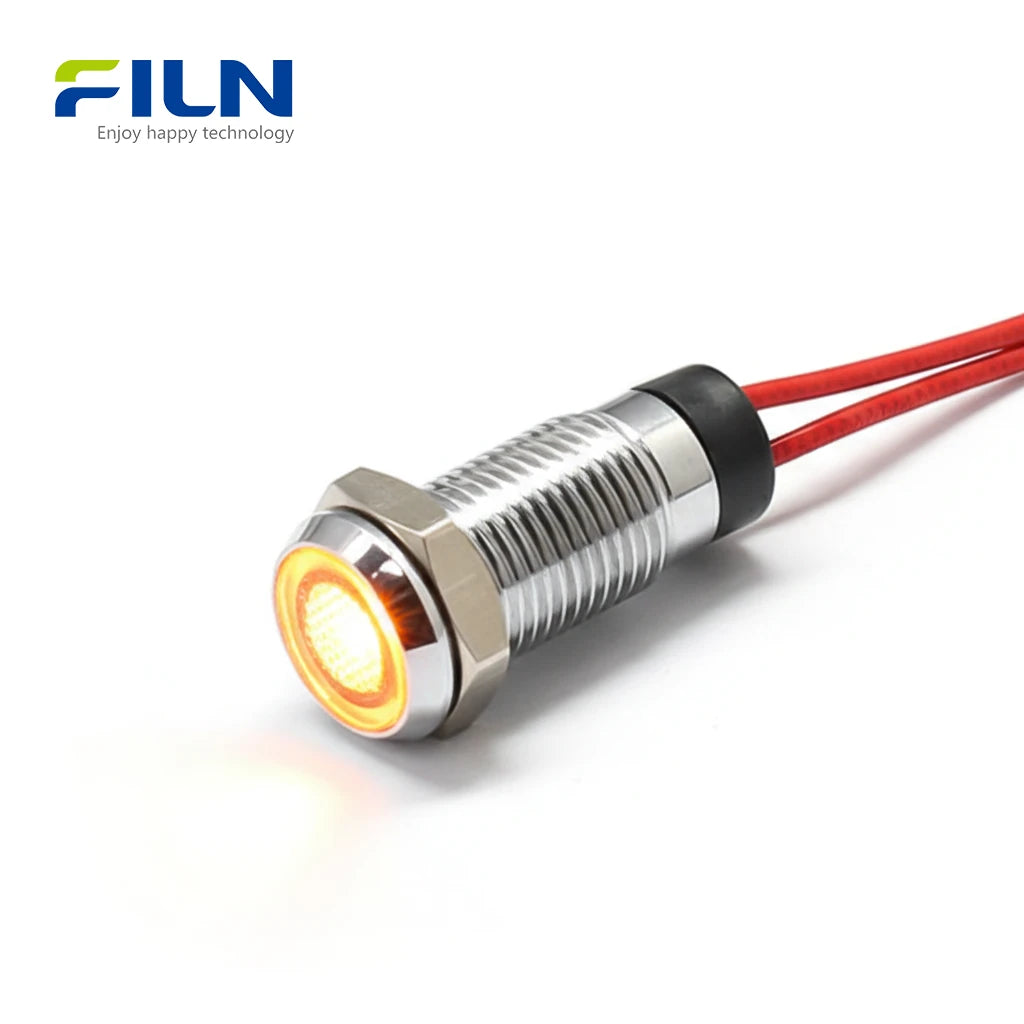

Le voyant LED 8 mm (Modèle : FL1M-08FW-2) est une solution de signalisation industrielle haute performance conçue par FILN. Cet indicateur métallique à tête plate présente une conception compacte, étant plus court que les modèles standard comme le FL1M-08FW-1, ce qui le rend idéal pour les panneaux de commande industriels de petite taille. Avec un indice d'étanchéité IP67 et un boîtier métallique durable disponible en argent ou en noir, il assure la fiabilité dans des environnements difficiles. Prenant en charge une large plage de tension de 12V, 24V à 220V, ces indicateurs LED non polarisés sont faciles à installer grâce à leurs fils pré-câblés et leur filetage M8 lisse. Ils sont largement utilisés dans les machines CNC, les équipements d'automatisation et les systèmes marins grâce à leur durée de vie de 50 000 heures et leur haute luminosité.
Spécifications rapides
| Trou de montage | 8 mm / 0,31 pouce |
|---|---|
| Tension | 12 V, 24 V, 110 V, 220 V (personnalisable) |

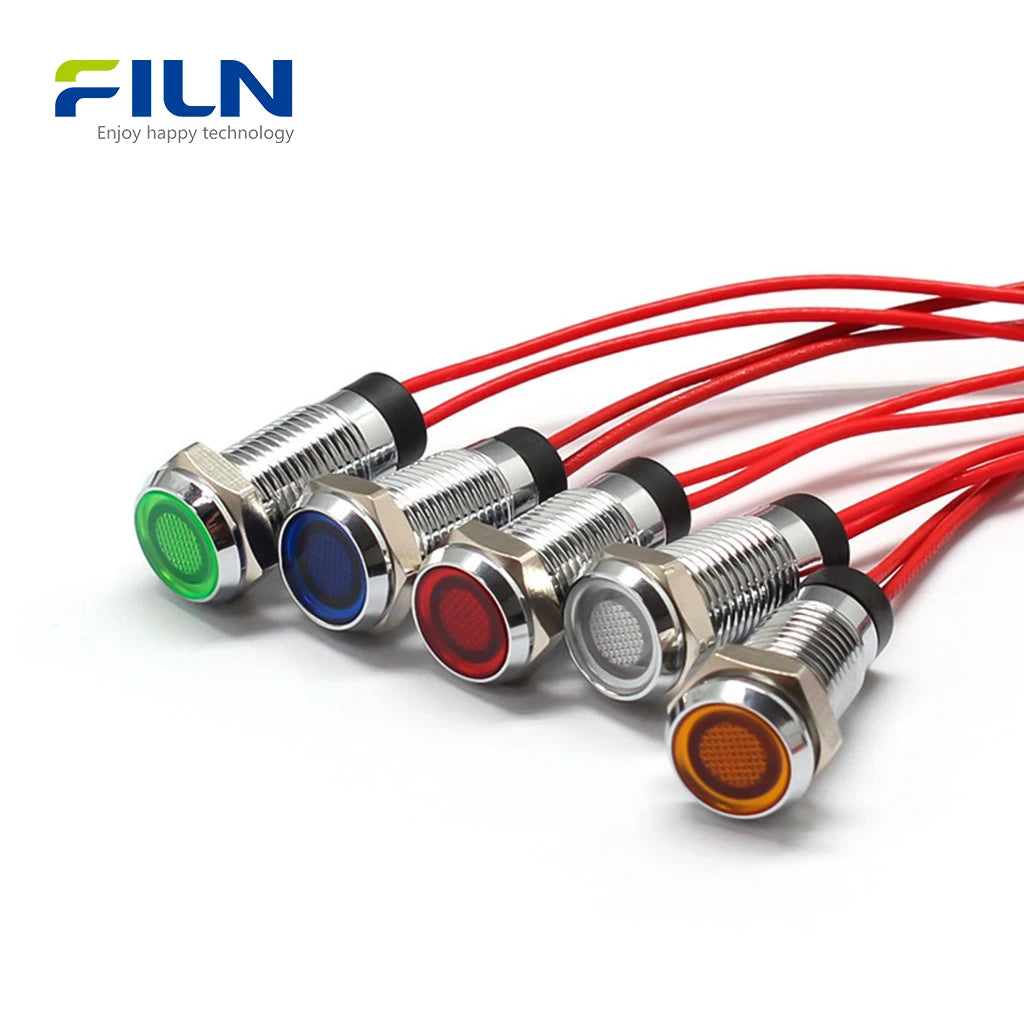

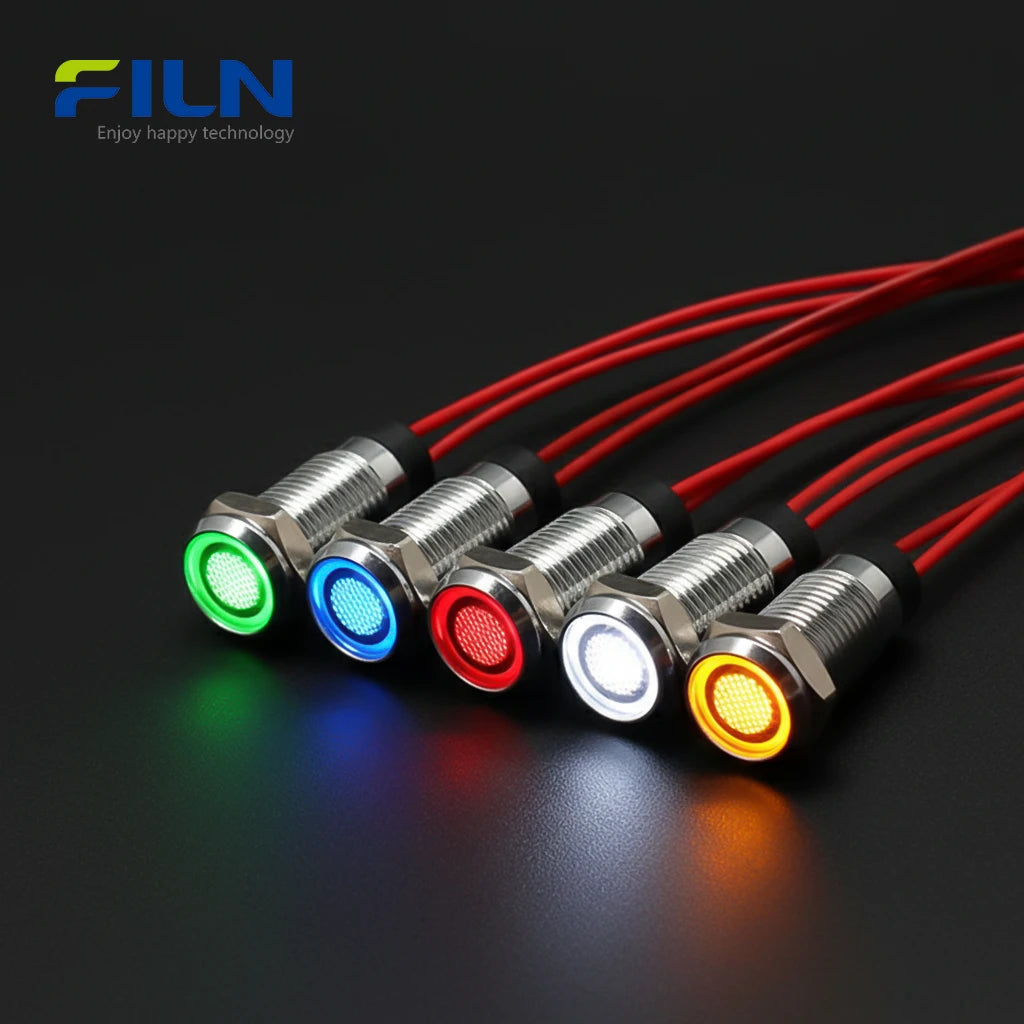

| Couleur de la LED | Rouge, Vert, Jaune, Bleu, Blanc |
| Indice d'étanchéité | IP65 / IP67 |
| Température de fonctionnement | -40℃ à +80℃ |
| Durée de vie | 50 000 heures |
| Type de câblage | Fil de connexion pré-câblé |
Paramètres de travail nominaux
| Tension nominale | Personnalisable (3V - 380V) |
|---|---|
| Fréquence (CA) | 50～60Hz |
| Courant nominal | ≤20mA |
Matériaux des composants
| Boîtier | Laiton nickelé / Acier inoxydable (Argent/Noir) |
|---|---|
| Lentille | Polycarbonate (PC) |
| Bague d'étanchéité | Silicone (joint torique inclus) |
| Borne | Fil conducteur en cuivre |
| Matériau du fil | Fil de cuivre standard UL |
Caractéristiques générales
| Application | Indication industrielle |
|---|---|
| Température de fonctionnement | -40℃～80℃ |
| Humidité relative | ≤85% à +40℃ |
| Température ambiante | 5~35℃ |
| Pression atmosphérique | 86~106Kpa |
Propriétés électriques
| Élément | Condition de test | Exigence |
|---|---|---|
| Résistance d'isolation | DC500V pendant 1 minute | ≥100MΩ |
| Rigidité diélectrique | 1500VAC / 5mA / 60s | Pas de claquage |
Caractéristiques de durabilité
| Élément | Condition de test | Durée de vie |
|---|---|---|
| Durée de vie en fonctionnement continu | 30mA 1000h | 50 000 heures |
Performances de résistance
| Haute température | 80℃ pendant 96h |
|---|---|
| Basse température | -40℃ pendant 96h |
| Résistance à l'humidité | 40℃ 90-95%HR pendant 96h |
| Cycle de température | -40℃ → 25℃ → 85℃ (5 Cycles) |
Caractéristiques principales
- Haute luminosité LED : Visibilité claire dans les environnements industriels.
- Longue durée de vie : Performance fiable jusqu'à 50 000 heures.
- Étanche IP67 : Entièrement protégé contre la poussière et l'immersion dans l'eau.
- Installation facile : Conception à tête plate compacte et pré-câblée.
- Fiabilité de qualité industrielle : Boîtier métallique avec billes LED non polarisées.
Applications
- Panneaux de contrôle industriels
- Machines CNC
- Équipements d'automatisation
- Armoires électriques
- Systèmes marins
- Dispositifs médicaux
Guide d'installation
- Percez un trou de montage de 8 mm de diamètre dans votre panneau.
- Insérez le voyant lumineux dans le trou depuis le côté supérieur du panneau.

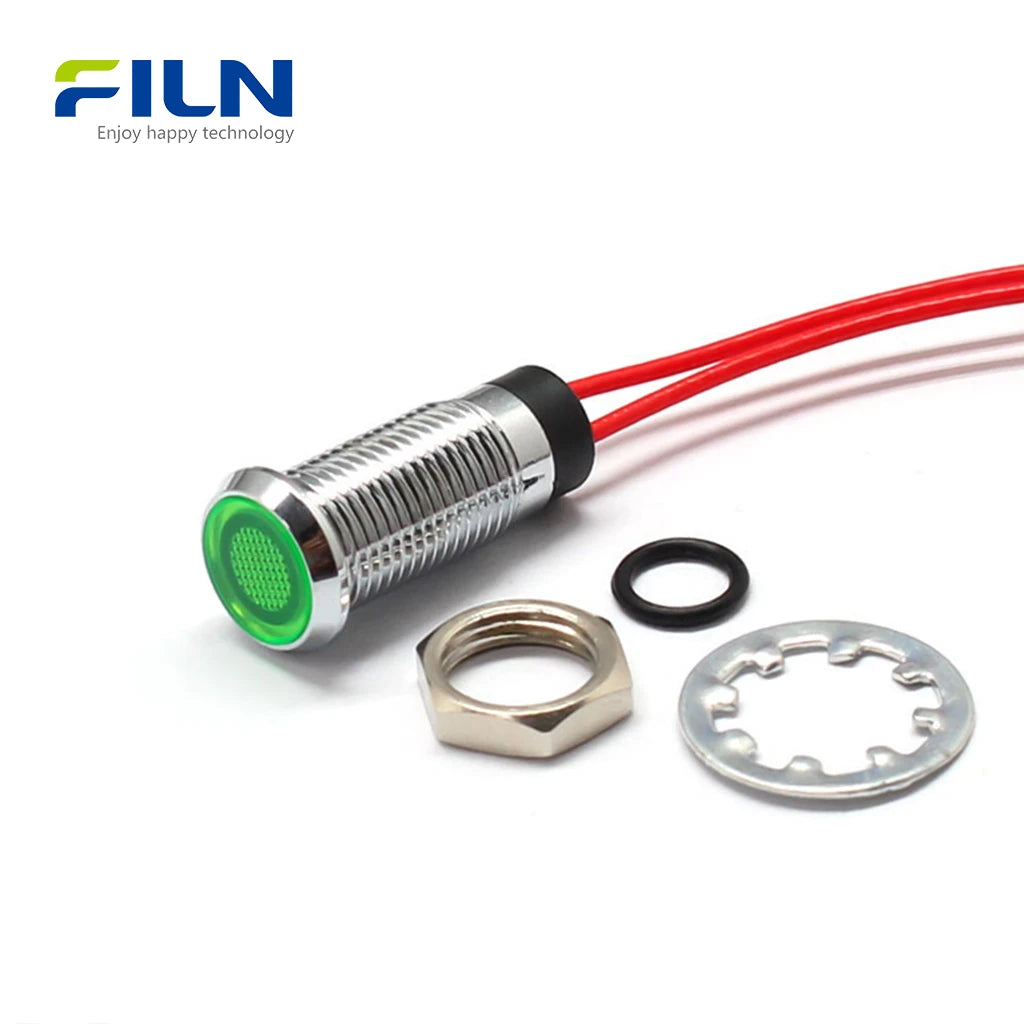

- Assurez-vous que le joint torique en silicone est positionné contre le panneau pour l'étanchéité.
- Depuis l'arrière du panneau, vissez l'écrou M8 sur le boîtier fileté.
- Serrez fermement l'écrou et connectez les fils conducteurs à votre source d'alimentation.
Qu'est-ce qu'un voyant LED 8 mm ?
Un voyant LED 8 mm est un composant de signalisation crucial utilisé dans les machines industrielles pour fournir un retour visuel sur l'état du système. Ces voyants servent d'interface entre l'électronique interne de la machine et l'opérateur, signalant les états "Mise sous tension", "Erreur" ou "En cours de traitement". Le modèle FL1M-08FW-2 est spécialement conçu pour être plus compact que les indicateurs traditionnels, permettant un montage haute densité sur les cartes de commande sans sacrifier la visibilité ou la durabilité.
Avantage direct usine FILN
- Direct Usine : Approvisionnement direct pour des prix compétitifs.
- Personnalisation de la tension : Large support de 3V à 380V.
- Personnalisation de la longueur de fil : Adaptée à vos besoins de conception spécifiques.
- Personnalisation des connecteurs : Services professionnels de sertissage de bornes.
- Expédition rapide mondiale : Logistique fiable pour les partenaires B2B.
Site Web officiel de FILN : www.filn.com
Contactez-nous : inquiry@cnylin.com.cn
Foire aux questions
Q : Le voyant LED 8 mm est-il étanche ?
R : Oui, il a un indice IP67 et comprend un joint torique en silicone pour une protection totale contre l'humidité.
Q : Puis-je l'utiliser pour les systèmes 12 V et 24 V ?
R : Oui, nous proposons des versions spécifiques pour 12V-24V ainsi que pour haute tension 110V-220V.
Q : La LED a-t-elle une polarité ?
R : Non, ce modèle utilise des billes LED non polarisées, ce qui facilite grandement le câblage.
Q : Quelle est la différence entre le FL1M-08FW-1 et le FL1M-08FW-2 ?
R : Le FL1M-08FW-2 est conçu avec un corps plus court pour des installations plus compactes.
Q : Puis-je personnaliser la longueur du fil ?
R : Oui, en tant que fabricant professionnel, FILN offre une personnalisation complète pour les fils conducteurs.
Chers clients,
Chez FILN, nous sommes spécialisés dans la fourniture de voyants lumineux, de boutons-poussoirs et d'interrupteurs à bascule conçus avec précision et adaptés à vos besoins spécifiques. Bien que nos produits soient par défaut des plages de tension standard (12-24V et 110-220V), nous comprenons que les applications spécialisées exigent de la flexibilité.
Besoin d'une solution de tension personnalisée ? Il vous suffit de nous informer de vos spécifications de tension souhaitées (par exemple, 5V, 48V ou des plages non standard), et notre équipe d'ingénieurs élaborera une solution dans un délai de 10 à 15 jours ouvrables.
Pourquoi choisir FILN pour la fabrication sur mesure ?
✅ Expertise fiable : Plus de 20 ans d'expérience dans la production de composants électroniques de qualité industrielle.
✅ Personnalisation de bout en bout : Des ajustements de tension aux conceptions sur mesure (forme, couleur, indice de protection IP), nous nous adaptons à vos besoins.
✅ Qualité garantie : Toutes les commandes personnalisées subissent des tests rigoureux pour répondre aux normes CE/RoHS/IP65.
✅ Support évolutif : Qu'il s'agisse de prototypage ou de commandes en gros, nous assurons une livraison sans faille.
Comment ça marche
Consultation : Partagez vos exigences techniques par e-mail ou via notre formulaire de contact.
Conception et approbation : Recevez des modèles 3D ou des échantillons pour confirmation.
Production et contrôle qualité : Fabrication de précision avec des mises à jour en temps réel.
Expédition mondiale : Logistique traçable jusqu'à votre porte.
Contactez-nous dès aujourd'hui
E-mail : inquiry@cnylin.com.cn
