Dessin d'interrupteur à bouton-poussoir
Présentation du produit

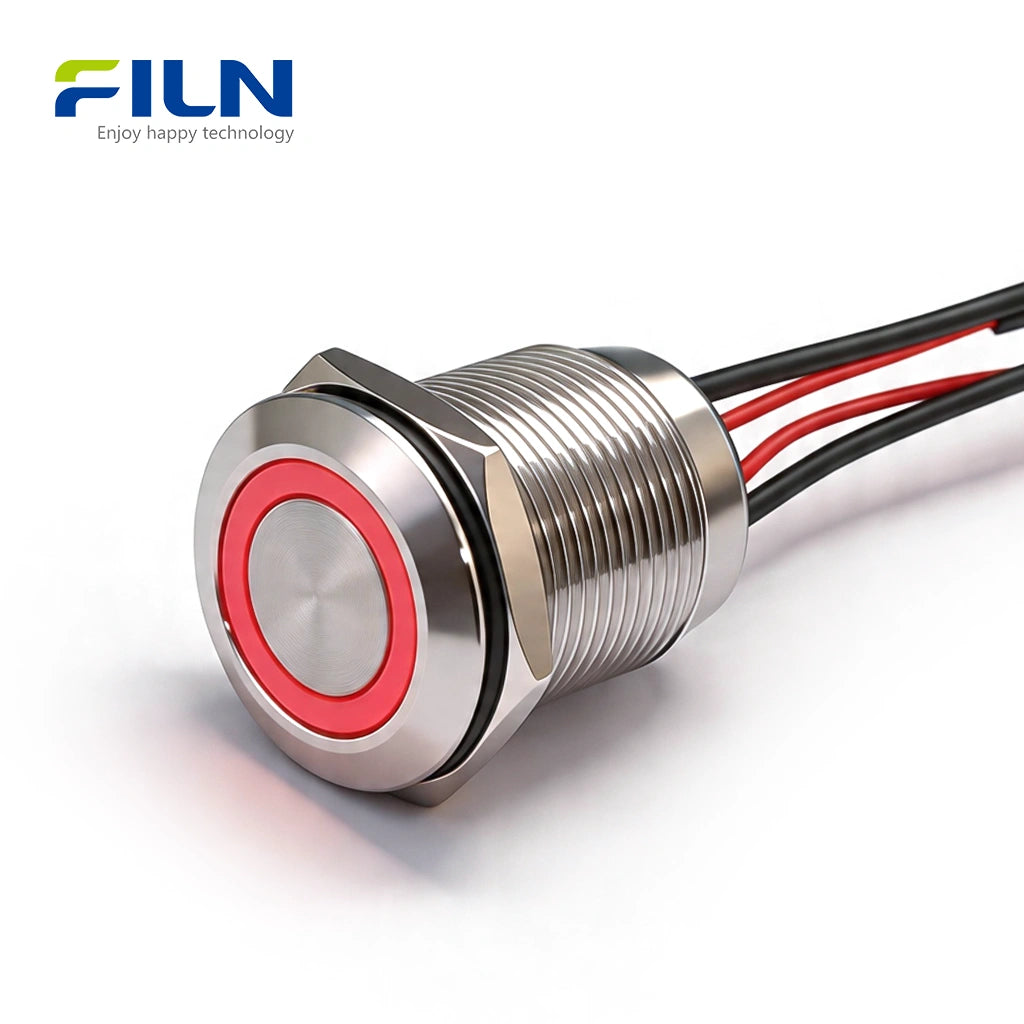

Le FLM19-FW-1-E est un interrupteur à bouton-poussoir à verrouillage de 19 mm de qualité supérieure, conçu pour les applications industrielles lourdes nécessitant une capacité de courant élevé de 20 A. Fabriqué par FILN, un leader en technologie d'interrupteurs, ce bouton-poussoir est doté d'une coque robuste en acier inoxydable ou en alliage de zinc-aluminium noir avec un anneau lumineux LED brillant. Avec des certifications telles que ISO9001, CE, VDE, RoHS, SGS, UL et IP65, il garantit une sécurité et une fiabilité maximales. Idéal pour les équipements d'automatisation, les systèmes marins et les armoires électriques, cet interrupteur à bouton-poussoir à 4 fils offre une commodité de pré-câblage pour une installation rapide et des performances supérieures dans les environnements sombres.
Spécifications rapides
| Numéro de modèle | FLM19-FW-1-E |
|---|---|
| Taille de montage | 19mm / 0,75 pouce |
| Fonctionnement | À verrouillage (autobloquant) / Momentané (auto-réinitialisation) |

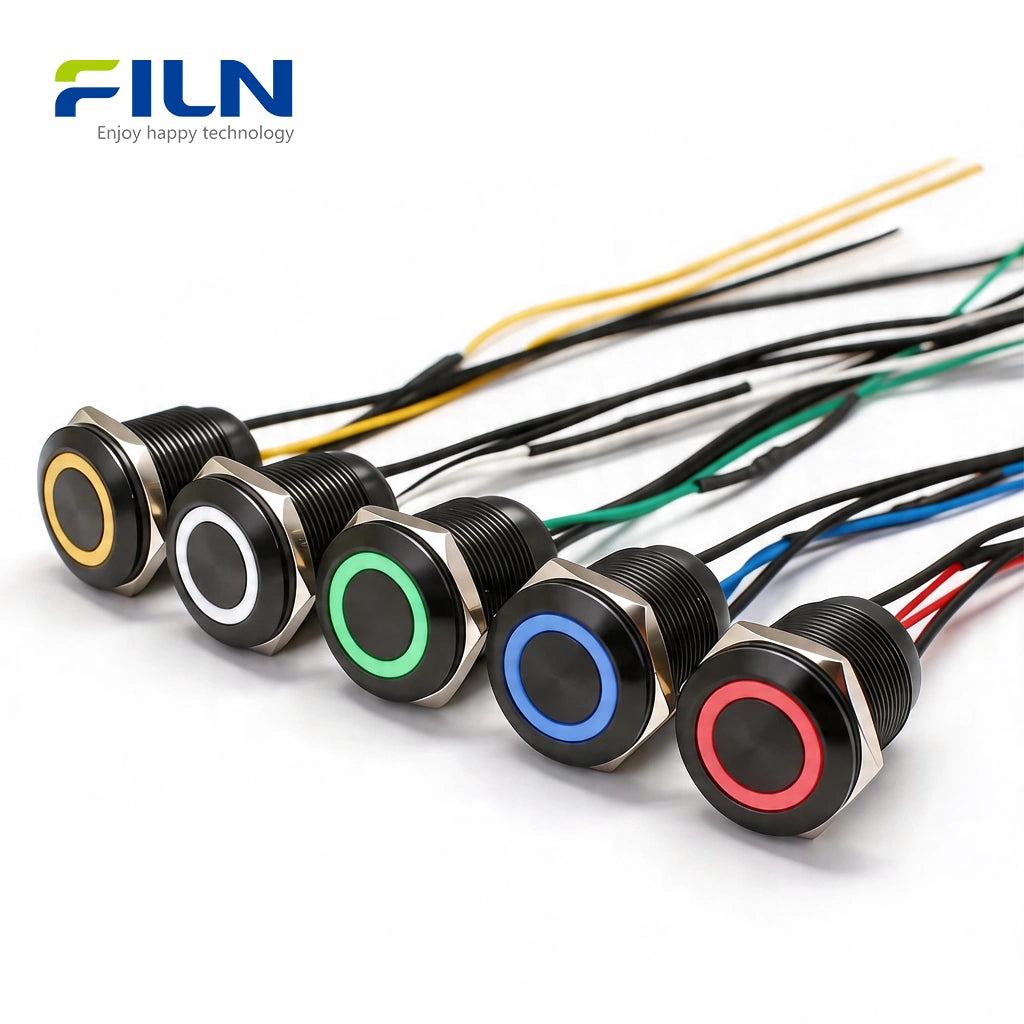

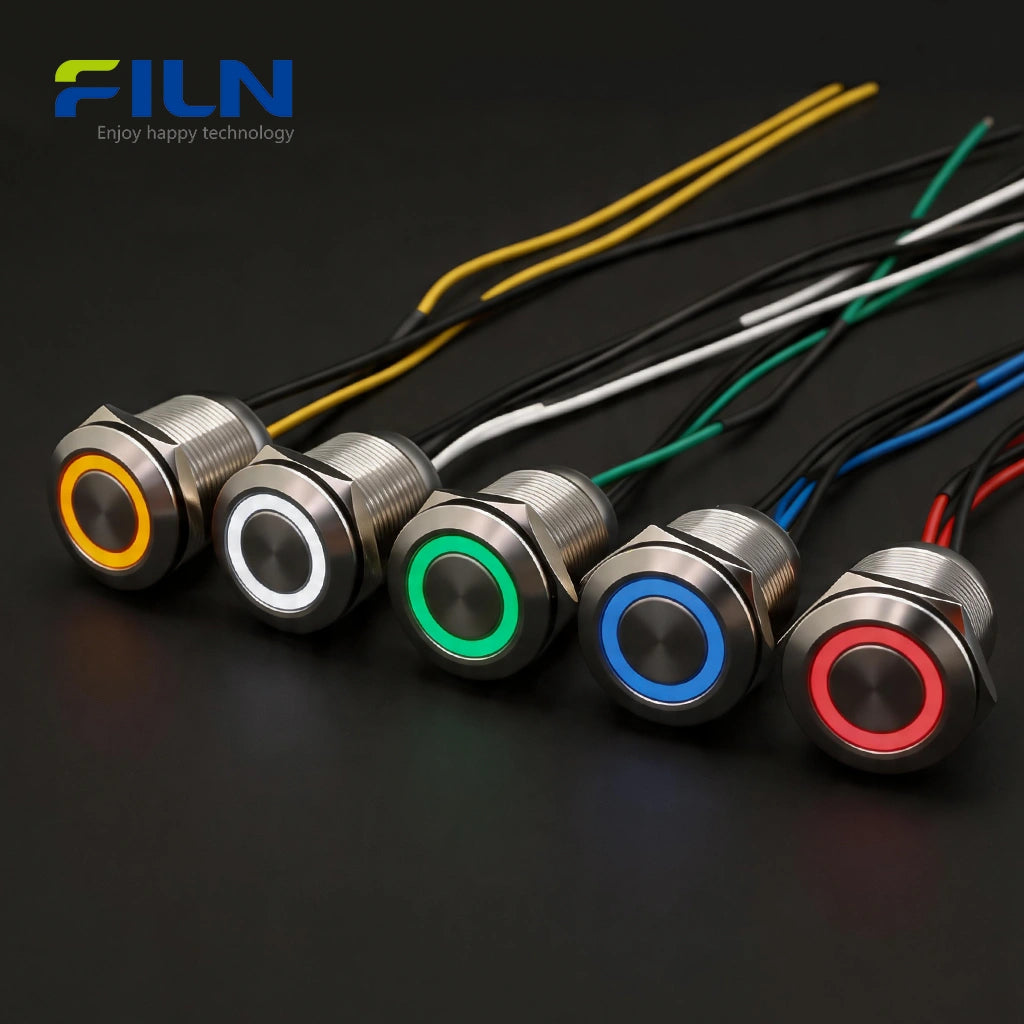

| Couleur LED | Rouge, vert, jaune, bleu, blanc (personnalisation bicolore et tricolore) |
| Style de tête de bouton | Tête plate |

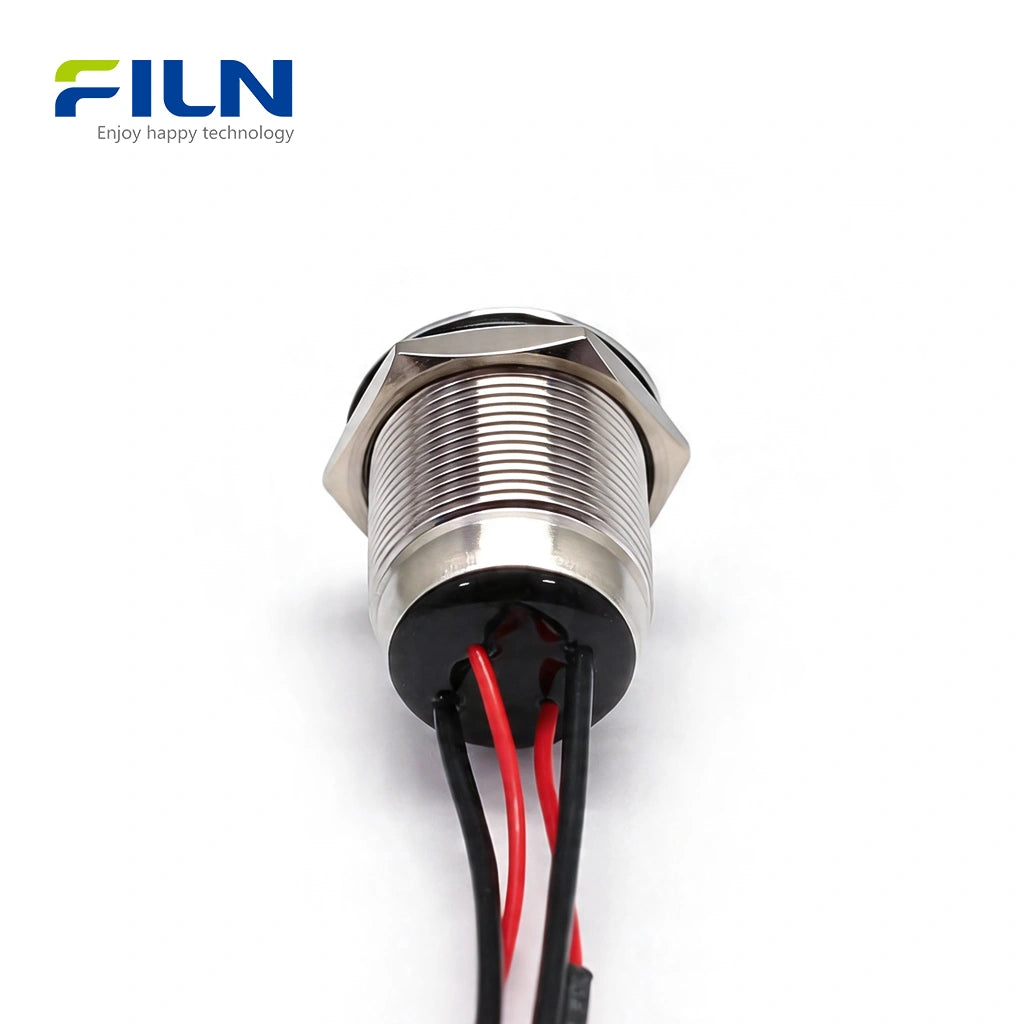

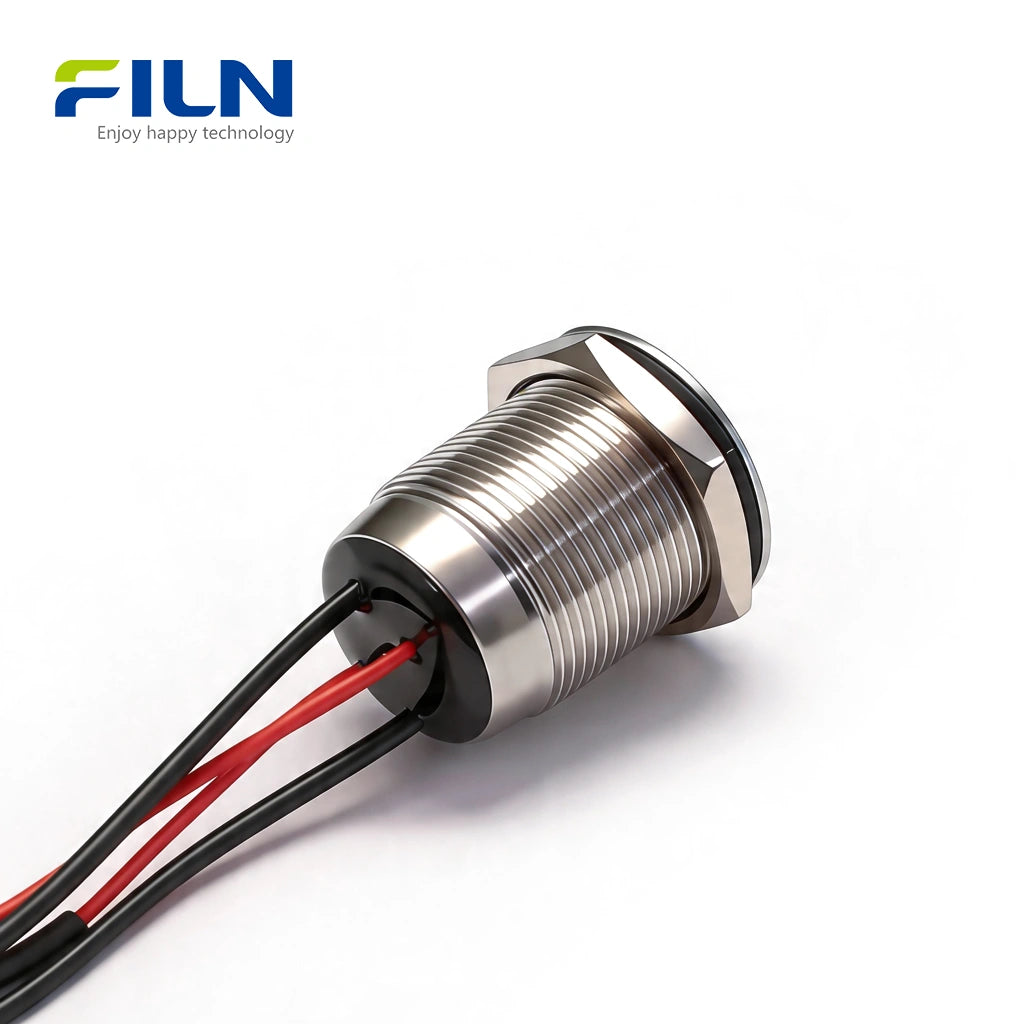

| Style de terminaison | Fils pré-câblés à 4 broches (broches 2,8x0,5mm à l'intérieur) |
Paramètres de performance
| Tension nominale | 36V DC / 250V AC (personnalisation 12V, 24V, 110V, 220V) |
|---|---|
| Courant nominal | 20A courant élevé (usage intensif) |
| Résistance d'isolement | ≥ 1000MΩ |
| Rigidité diélectrique | 1800V AC |
| Certifications | UL, CE, VDE, RoHS, SGS, IP65 |
Matériaux des composants
| Actionneur de bouton | Acier inoxydable 304 / Alliage d'aluminium 6063 |
|---|---|
| Corps de coque | Laiton nickelé / Acier inoxydable / Aluminium noir |
| Matériau de base | Nylon PA66+GF20% ignifuge |
| Contacts | Alliage d'argent (AgCdO12) pour une conductivité élevée |
Caractéristiques principales
- Gestion de courant élevé 20 A : Contrairement aux boutons standard de 3 A/5 A, ce modèle gère jusqu'à 20 A, permettant un contrôle direct des moteurs et chauffages de forte puissance sans relais supplémentaires.
- Protection IP65 et IK08 supérieure : Étanchéité à l'eau, à la poussière et résistance au vandalisme, ce qui le rend parfait pour les environnements marins et industriels extérieurs.
- Commodité du pré-câblage : Équipé de fils de haute qualité pour une installation rapide « plug-and-play », réduisant les coûts de main-d'œuvre et les erreurs de câblage.
- Anneau LED vibrant : Fournit un état visuel clair dans des conditions de faible luminosité. Disponible en 5 couleurs, chacune servant à des indicateurs de système différents.
Applications industrielles
Nos boutons sont largement utilisés dans les machines CNC, les dispositifs médicaux, les tableaux de bord automobiles et les panneaux de commande marins. Tout équipement nécessitant un interrupteur à bouton-poussoir momentané étanche de 19 mm fiable ou une variante à verrouillage bénéficiera de la conception robuste de FILN.
Guide d'installation
- Percez un trou de 19 mm de diamètre dans votre tableau de commande.
- Insérez le bouton par l'avant du panneau.

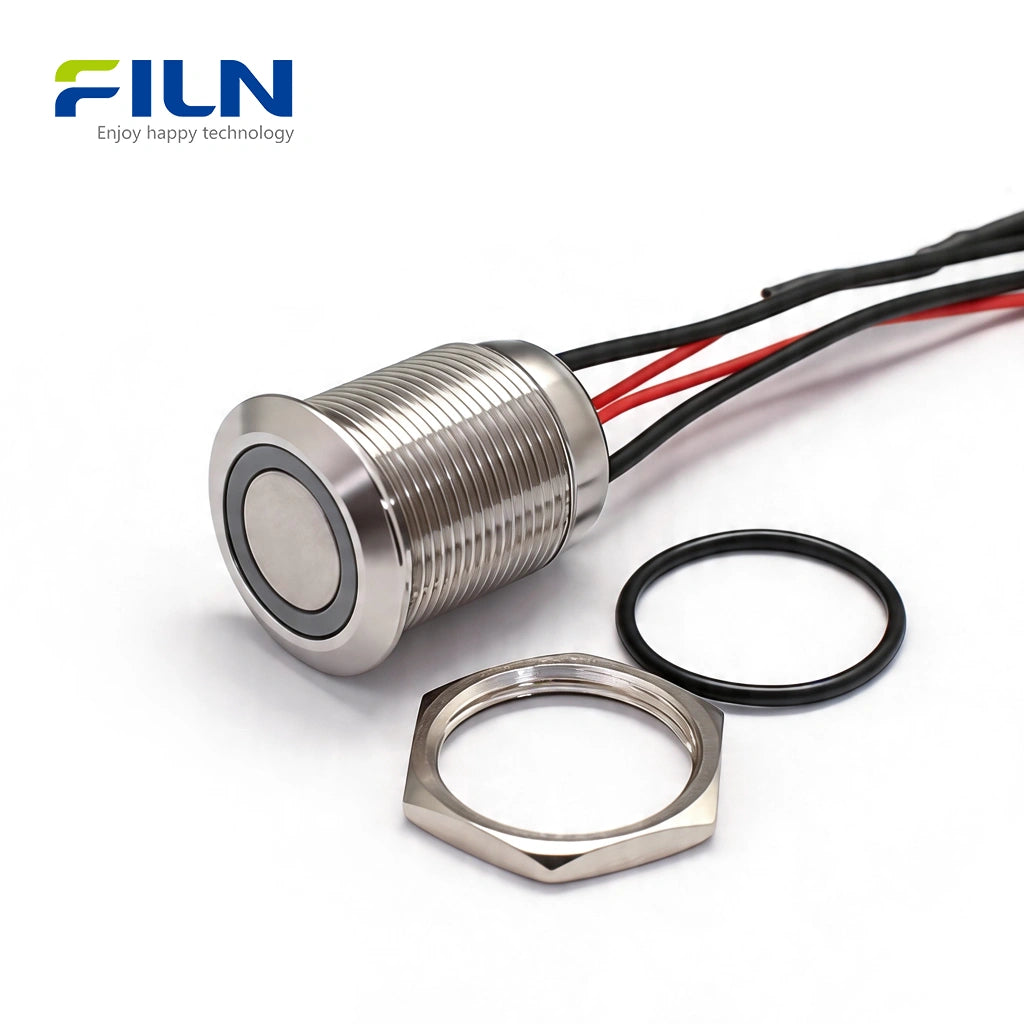

- Fixez l'interrupteur par l'arrière à l'aide de l'écrou hexagonal métallique fourni.
- Connectez les fils pré-câblés à 4 broches à votre circuit en suivant le schéma de câblage.
Schéma de câblage de l'interrupteur à bouton-poussoir à 4 broches
Un interrupteur à 4 broches se compose de deux parties : les contacts de l'interrupteur (pour contrôler le dispositif) et les bornes LED (marquées + et -). Voici deux façons de câbler l'indicateur LED.
- Broches horizontales : Le mécanisme de l'interrupteur (Entrée d'alimentation / Sortie de charge).
- Broches verticales (+ / -) : Les bornes du voyant LED.
Méthode 1 : LED synchronisée avec le dispositif (allumée lorsque le dispositif est actif)
Logique : La lumière du bouton s'allume UNIQUEMENT lorsque le dispositif est en marche. Elle sert d'« indicateur d'état ».
- Câblage : Connectez la LED (+) au côté Sortie de l'interrupteur. LED (-) au négatif de l'alimentation.
- Applications : Boutons de démarrage, feux de brouillard de voiture, machines industrielles.
- Avantage : Économise de l'énergie ; fournit un retour visuel que le système est actif.
Figure 1 : La LED s'allume uniquement lorsque le bouton est pressé
Méthode 2 : LED toujours allumée (mode rétroéclairage)
Logique : La lumière du bouton reste ALLUMÉE constamment tant qu'il y a du courant, quelle que soit la position du bouton.
- Câblage : Connectez la LED (+) directement au Positif de l'alimentation. LED (-) au négatif de l'alimentation.
- Applications : Environnements sombres, interrupteurs de couloir, indicateurs de mise sous tension.
- Avantage : Permet de trouver facilement l'interrupteur dans l'obscurité totale.
Figure 2 : La LED reste constamment allumée (Rétroéclairage)
| Mode | État de la LED (veille) | État de la LED (pressée) |
|---|---|---|
| Synchronisation (état) | ÉTEINT | ALLUMÉ |
| Toujours allumé (Rétroéclairage) | ALLUMÉ | ALLUMÉ |
Connaissances industrielles
Qu'est-ce qu'un interrupteur à bouton-poussoir à verrouillage ?

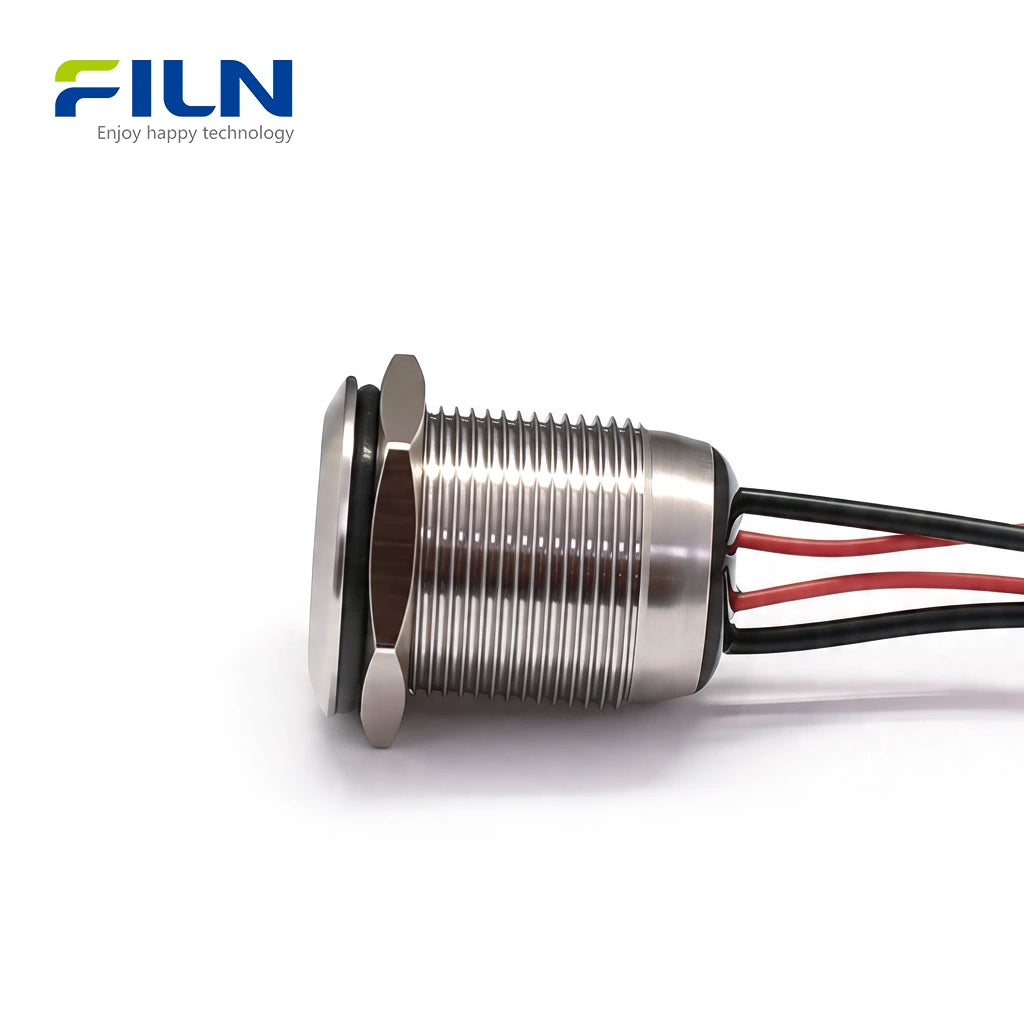

Un interrupteur à bouton-poussoir à verrouillage (autobloquant) reste en position « ON » après avoir été pressé. Il nécessite une deuxième pression pour revenir en position « OFF ». Ceci est idéal pour les interrupteurs d'alimentation sur les machines. Inversement, un interrupteur momentané ne reste « ON » que tant que votre doigt appuie dessus (comme une sonnette).
| Caractéristique | À verrouillage (autobloquant) | Momentané (auto-réinitialisation) |
|---|---|---|
| Action | Reste enfoncé | Revient en position |
| Idéal pour | Alimentation principale, lumières | Klaxons, allumages, démarreurs |
Fourniture directe d'usine - FILN
En tant que fabricant d'origine, FILN offre une personnalisation et un support inégalés :
- PAS DE MOQ (Commandes d'échantillons bienvenues)
- Expédition rapide dans le monde entier
- Personnalisation de la tension et de la couleur
- Longueurs de fils et connecteurs personnalisés
Site officiel de FILN : www.filn.com
Contactez-nous : inquiry@cnylin.com.cn
Foire aux questions (FAQ)
1. Cet interrupteur à bouton-poussoir à verrouillage de 19 mm 20 A est-il sûr pour les applications à haute puissance ?
Oui, le FLM19-FW-1-E utilise des contacts en argent renforcés et des composants internes robustes pour gérer en toute sécurité 20 A sans surchauffe.
Oui, le FLM19-FW-1-E utilise des contacts en argent renforcés et des composants internes robustes pour gérer en toute sécurité 20 A sans surchauffe.
2. Que représentent les différentes couleurs de LED ?
- Rouge : Arrêt/Urgence/Erreur.
- Vert : Démarrage/Fonctionnement normal.
- Bleu : Veille/Prêt.
- Jaune/Blanc : Avertissement ou éclairage général.
- Rouge : Arrêt/Urgence/Erreur.
- Vert : Démarrage/Fonctionnement normal.
- Bleu : Veille/Prêt.
- Jaune/Blanc : Avertissement ou éclairage général.
3. Puis-je obtenir un interrupteur à bouton-poussoir à 4 fils avec des longueurs de fil personnalisées ?
Absolument ! FILN est spécialisée dans la personnalisation. Nous pouvons fournir n'importe quelle longueur de fil et des connecteurs spécifiques (comme JST ou Molex).
Absolument ! FILN est spécialisée dans la personnalisation. Nous pouvons fournir n'importe quelle longueur de fil et des connecteurs spécifiques (comme JST ou Molex).
4. L'interrupteur est-il disponible en différentes finitions ?
Oui, nous proposons de l'acier inoxydable 304 pour la résistance à la rouille et un alliage de zinc-aluminium noir pour une esthétique élégante.
Oui, nous proposons de l'acier inoxydable 304 pour la résistance à la rouille et un alliage de zinc-aluminium noir pour une esthétique élégante.
5. L'interrupteur à bouton-poussoir métallique lumineux est-il étanche ?
Oui, il est classé IP65, ce qui signifie qu'il est protégé contre les jets d'eau basse pression de toutes directions.
Oui, il est classé IP65, ce qui signifie qu'il est protégé contre les jets d'eau basse pression de toutes directions.
