Schéma de boîte de jonction
Que sont les boîtes de jonction électriques avec interrupteurs à bascule ?

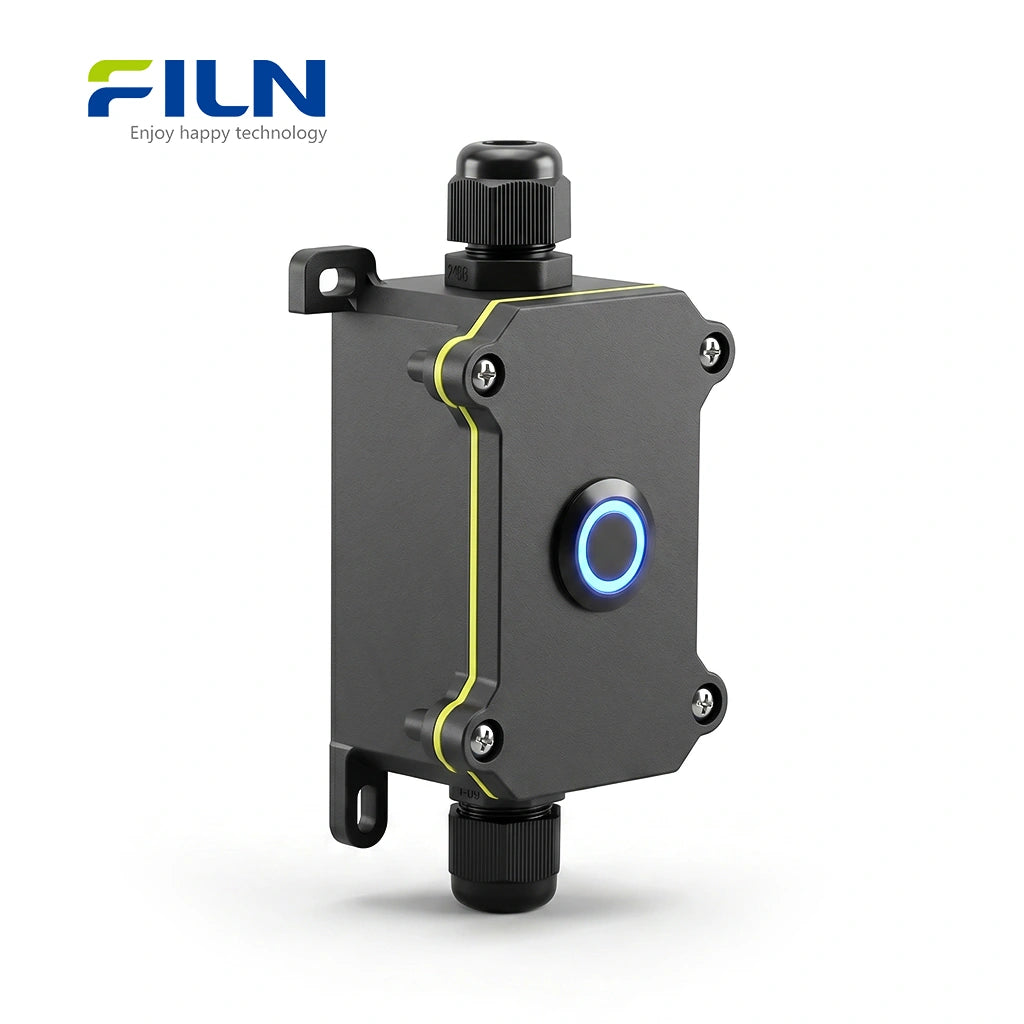

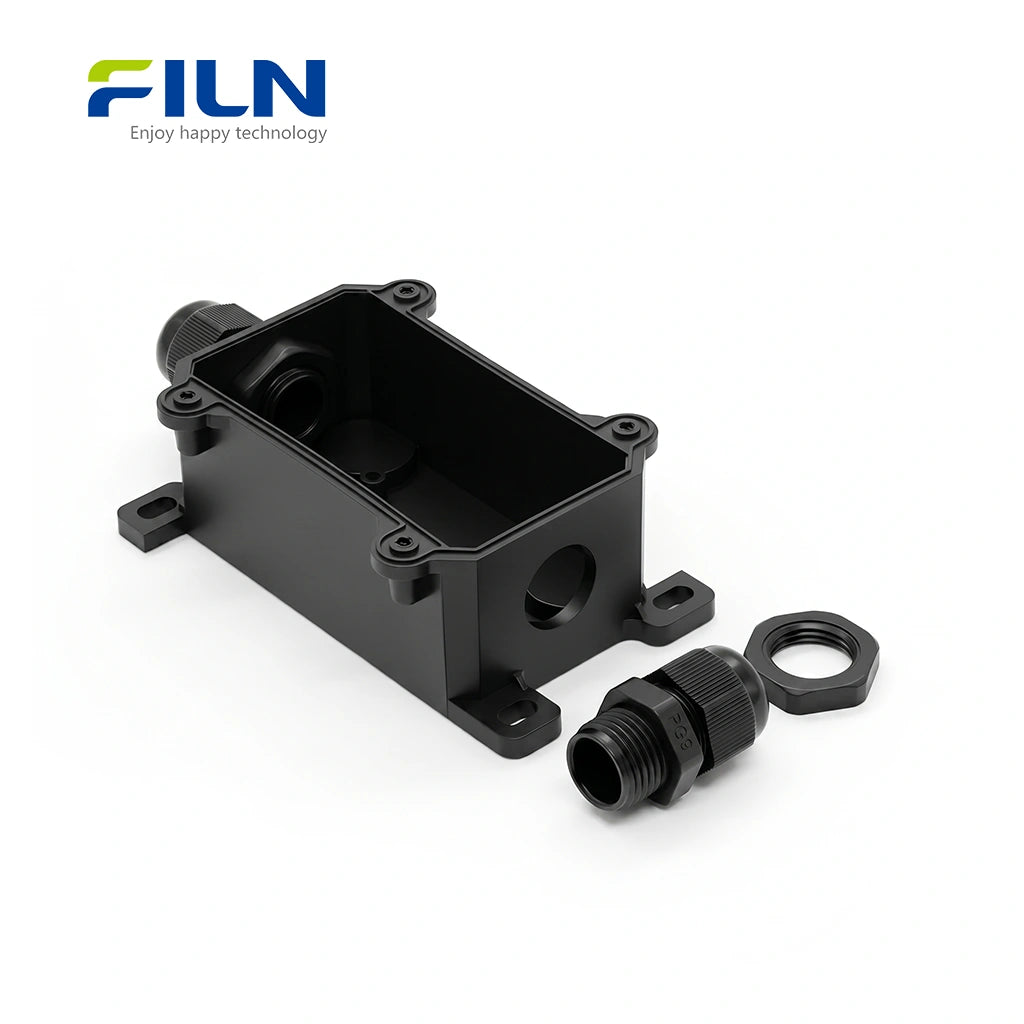

Les boîtes de jonction électriques sont des boîtiers de protection conçus pour abriter les connexions de câblage et les interfaces de commande, les protégeant des risques environnementaux tels que l'humidité, la poussière et les chocs physiques. Lorsqu'elles sont intégrées à un interrupteur à bascule ou à un bouton-poussoir métallique, ces unités servent de points de commande centralisés pour les machines industrielles et extérieures. Le modèle WB1-2T-FLM19 combine spécifiquement un boîtier en polymère noir robuste avec un bouton métallique haute performance de 19 mm, offrant une solution de gestion de l'alimentation localisée qui garantit à la fois la sécurité électrique et la durabilité opérationnelle dans des environnements exigeants.
Aperçu du produit

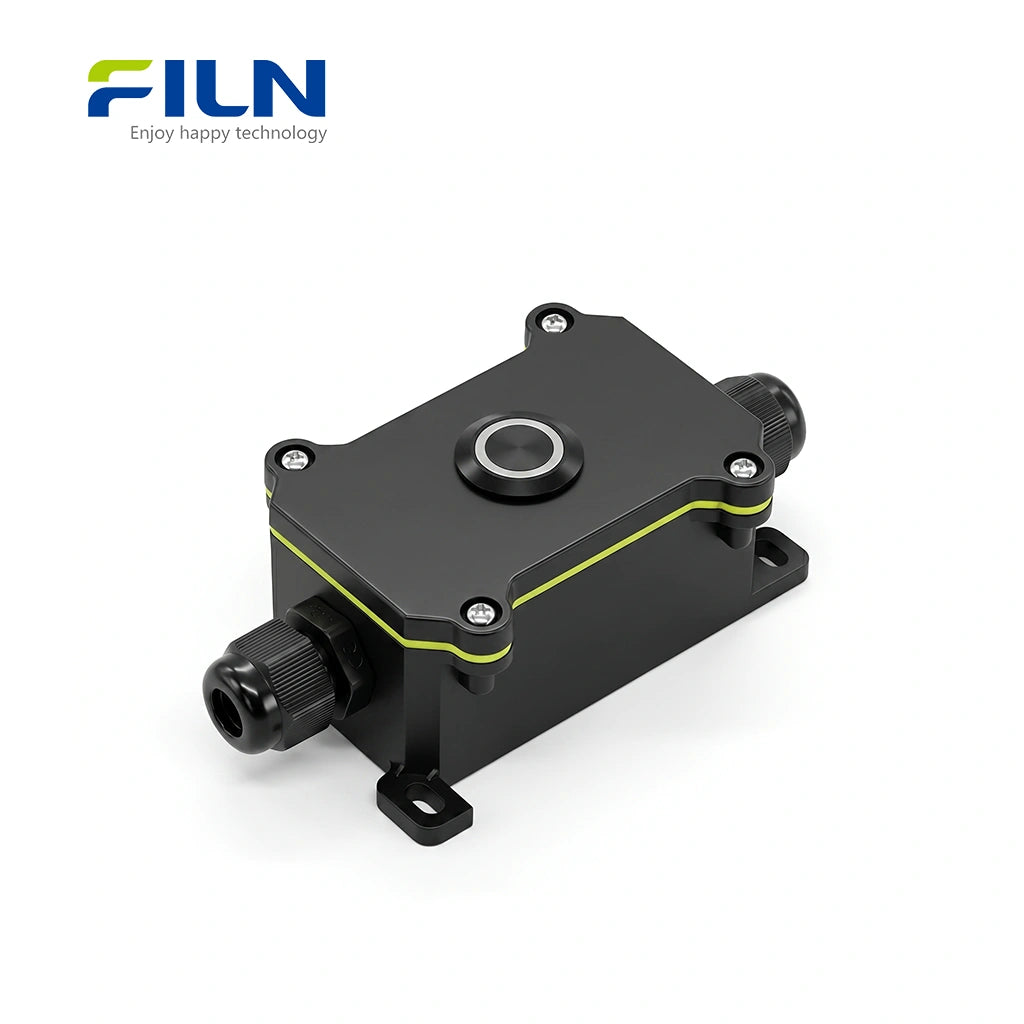

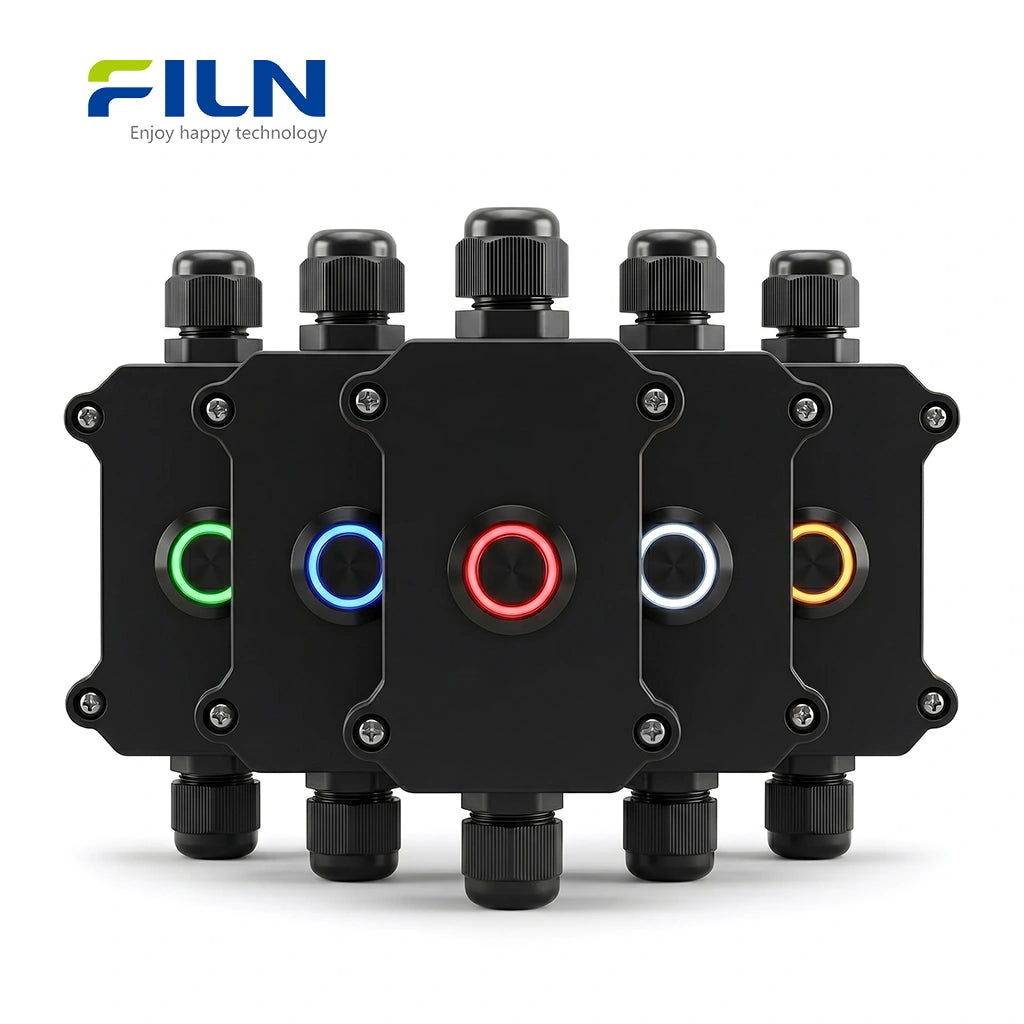

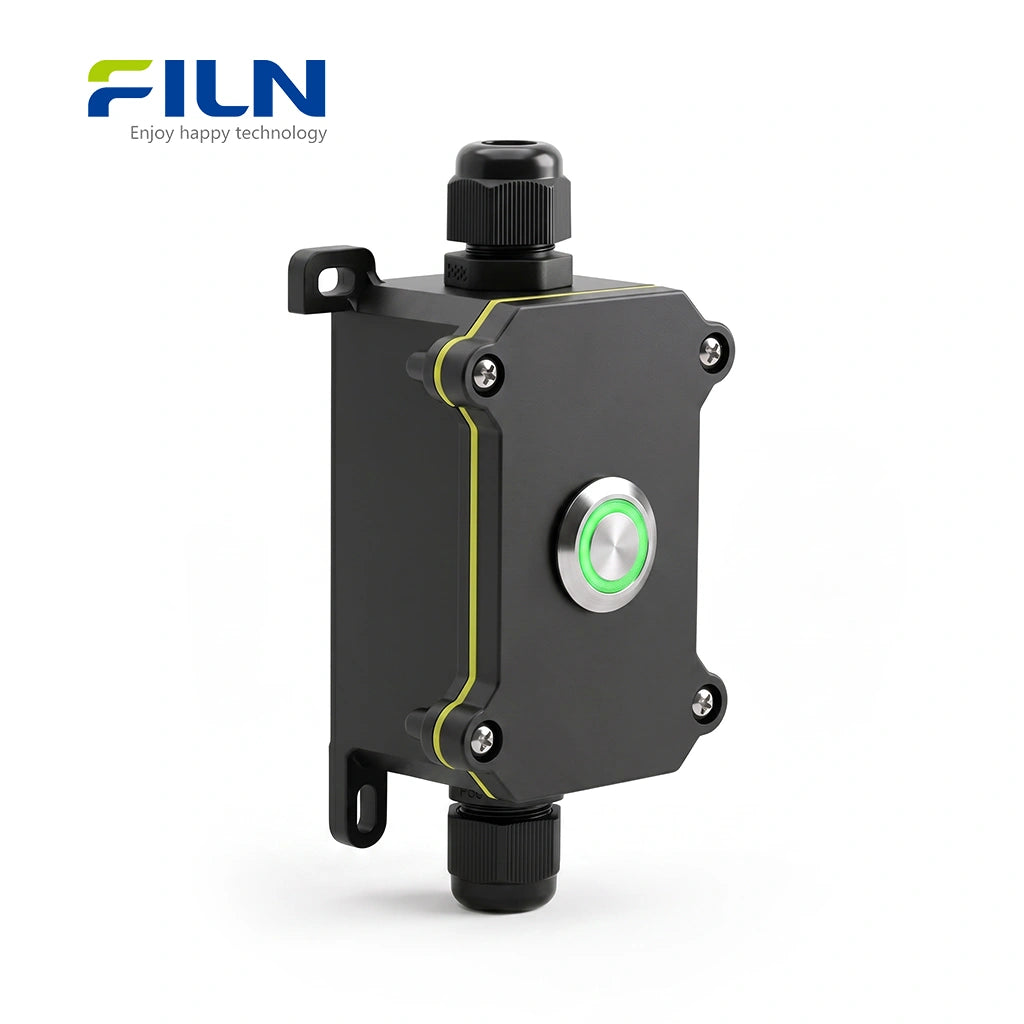

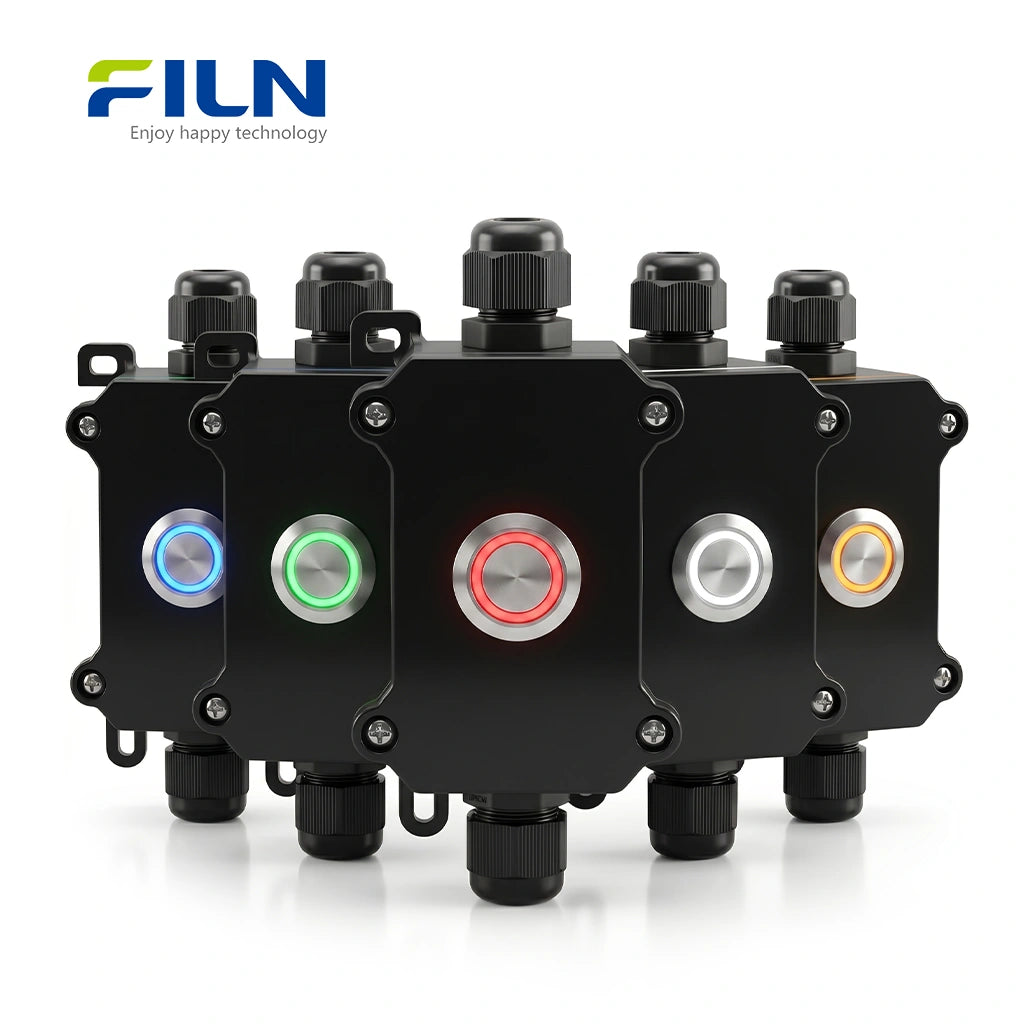

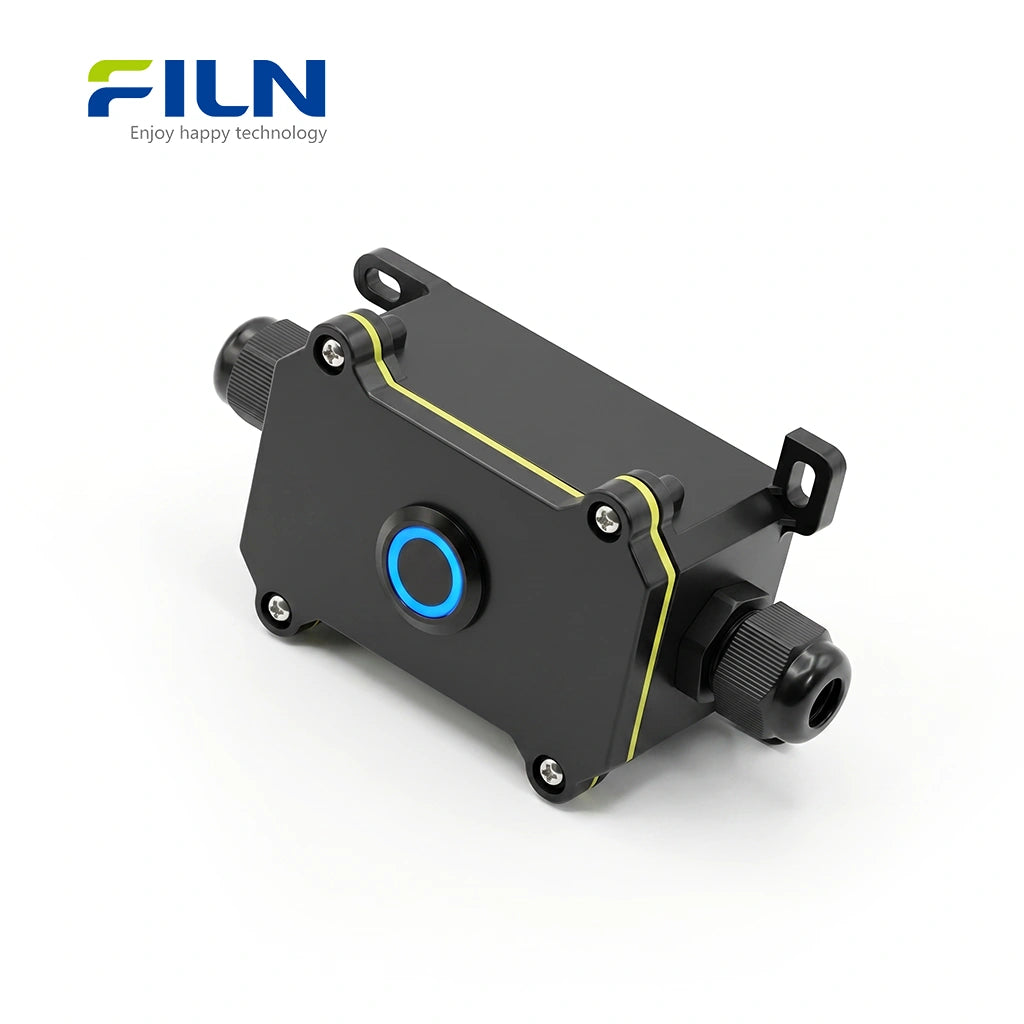

Le WB1-2T-FLM19 est une boîte de jonction étanche avec interrupteur de qualité supérieure conçue par FILN pour les applications industrielles à courant élevé. Cette unité est dotée d'un interrupteur à bascule métallique de 19 mm (de type bouton-poussoir) capable de gérer jusqu'à 20 A. Certifiée ISO9001, CE, VDE, RoHS, SGS, UL et IP65, elle offre un boîtier sûr pour les boîtiers de commande à bouton métallique momentané et les boîtiers d'interrupteurs lumineux à verrouillage. Qu'il soit utilisé dans l'éclairage extérieur, la distribution d'énergie marine ou les machines industrielles, ce boîtier de jonction étanche noir 12V/220V offre une protection supérieure. L'éclairage lumineux à anneau LED (disponible en R/V/J/B/W) assure une grande visibilité dans les environnements industriels sombres ou complexes
SPÉCIFICATIONS RAPIDES
| Numéro de modèle | WB1-2T-FLM19 |
| Connecteur étanche | PG9 |
| Configuration du câblage | Entrée de ligne / Sortie de ligne (L-in, L-out) |
| Taille du trou de montage | 19mm (0.75 pouce) |
| Fonction | Momentané / À verrouillage (Sélectionnable) |
| Couleur du LED | R/V/J/B/W (Bi-couleur/tri-couleur personnalisable disponible) |
| Forme du bouton | Tête plate |
| Type de borne | Pré-câblé (4 broches avec fils) |
PARAMÈTRES DE PERFORMANCE
| Tension nominale | 36V DC / 250V AC |
| Courant nominal | 20A (version courant élevé disponible) / 5A Standard |
| Puissance nominale | 180W (DC) / 1250W (AC) |
| Résistance d'isolement | ≥ 1000MΩ |
| Résistance de contact | < 50mΩ |
| Certifications | ISO9001, CE, VDE, RoHS, SGS, UL, IP65 |
MATÉRIAUX DES COMPOSANTS
| Actionneur (bouton) | Acier inoxydable 304 / Alliage d'aluminium noir |
| Boîtier | Laiton H59 / Acier inoxydable 304 |
| Matériau de contact | Contact argenté (AgCdO12) |
| Base | Nylon PA66+GF20% ignifuge |
| Anneau étanche | Silicone SIL |
CARACTÉRISTIQUES GÉNÉRALES
| Température de fonctionnement | -25°C à +85°C |
| Niveau de protection | IP65, IK08 |
| Durée de vie mécanique | 500 000 cycles |
| Durée de vie électrique | 100 000 cycles (3A) / 50 000 cycles (5A/20A) |
SPÉCIFICATIONS DES LED
| Tension LED | 12V-24V / 110V-220V (personnalisable) |
| Flux lumineux | 4,8 lm |
| Température de couleur | 8400K (blanc) |
| Courant direct | 20mA (typique) |
CARACTÉRISTIQUES CLÉS
- Protection supérieure : Les indices IP65 et IK08 garantissent que l'interrupteur survit aux environnements extérieurs et industriels difficiles.
- Capacité de charge élevée : Prend en charge un courant jusqu'à 20A, permettant un contrôle direct des appareils haute puissance sans relais supplémentaires.
- Matériaux de qualité supérieure : Le boîtier en acier inoxydable 304 offre une résistance extrême à la corrosion pour les utilisations médicales et marines.
- Conception intuitive des LED : La LED à anneau lumineux fournit un retour d'état clair même dans des environnements à faible luminosité.
- Structure compacte pré-câblée : Doté d'un design à corps court (26,5 mm) avec un faisceau de câbles 4 PIN pour une installation rapide.
Applications industrielles
- Éclairage extérieur et aménagement paysager : Protection IP65 pour les pompes de fontaine et les projecteurs de jardin.
- Équipement pour VR et marine : Boîtier résistant à la corrosion pour les pompes de cale et la distribution 12V.
- Machines industrielles : Boîtes d'arrêt d'urgence ou de démarrage pour les nettoyeurs haute pression et les convoyeurs.
- Agriculture : Unités de commande pour la ventilation des serres et les électrovannes d'irrigation.
GUIDE D'INSTALLATION

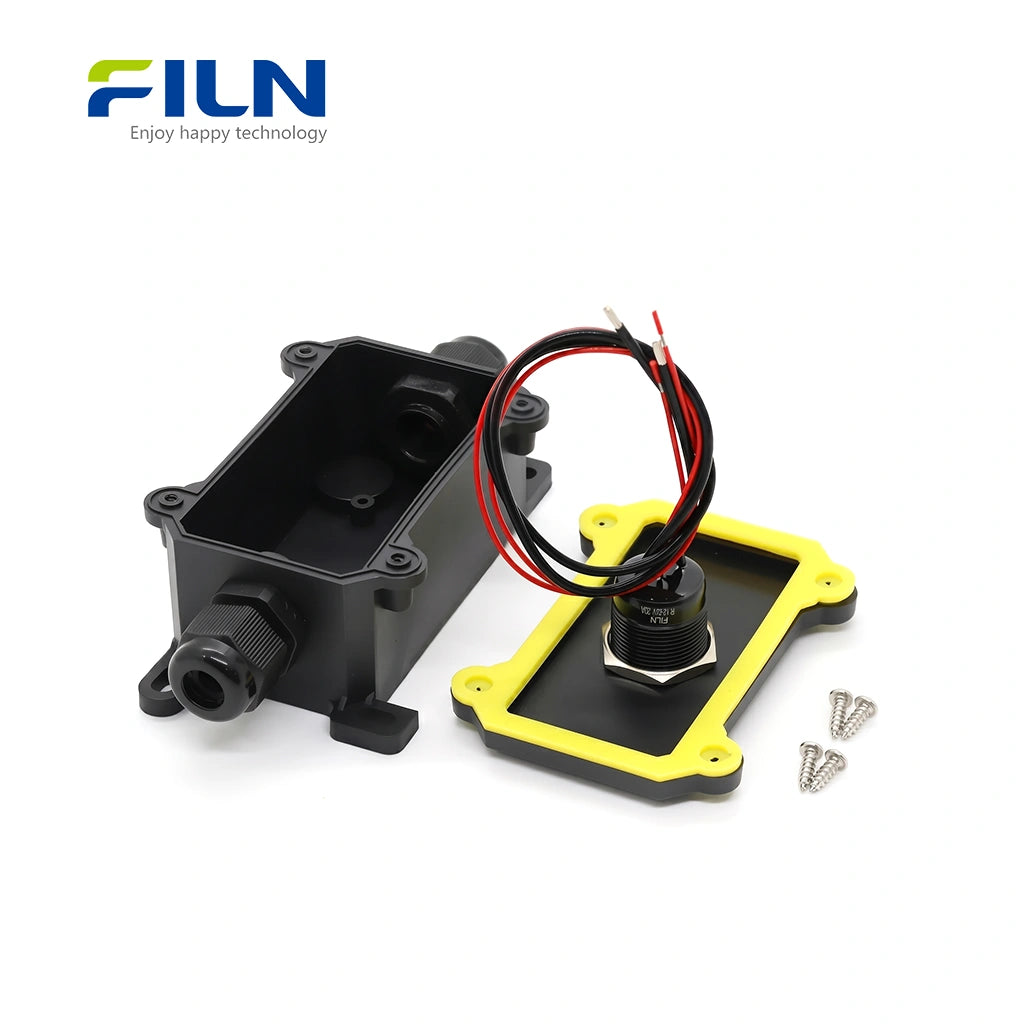

- Préparez le panneau du boîtier de jonction en vous assurant que le trou de 19 mm est pré-percé.

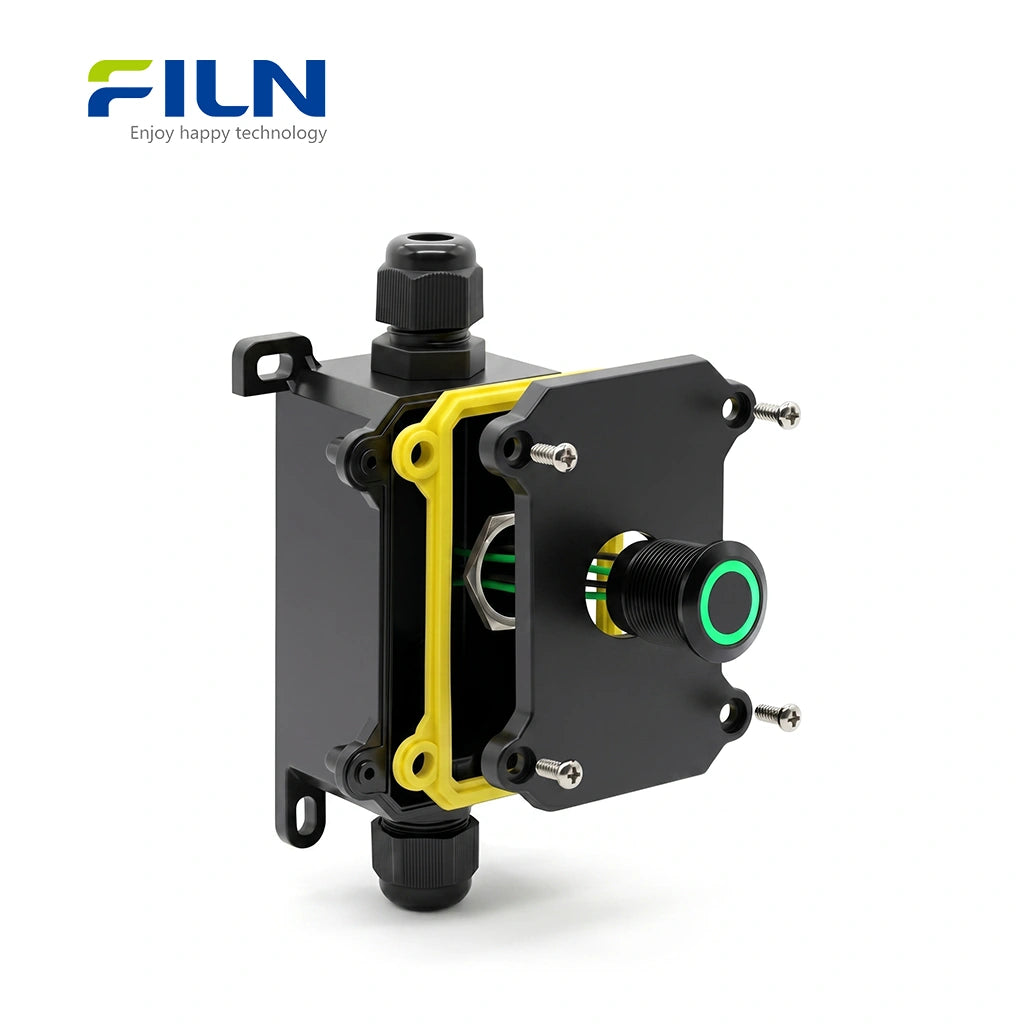

- Insérez l'interrupteur à bouton-poussoir métallique par l'avant du panneau.

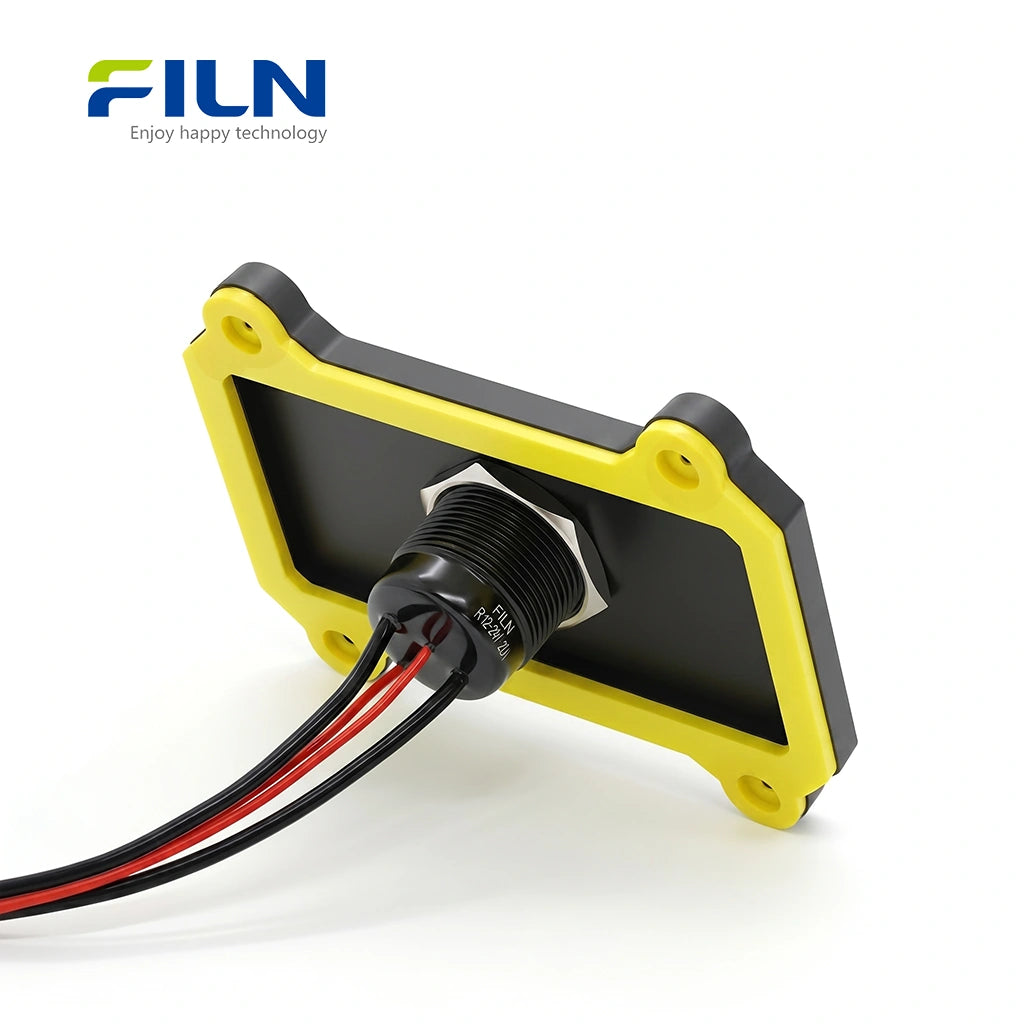

- Fixez l'interrupteur par l'arrière à l'aide de l'écrou hexagonal fourni.
- Connectez le faisceau de câbles à 4 broches à votre source d'alimentation et à votre charge.
- Assemblez le boîtier de jonction étanche pour terminer l'installation.
Schéma de câblage de l'interrupteur à bouton-poussoir 4 broches
Un interrupteur à 4 broches se compose de deux parties : des contacts d'interrupteur (pour contrôler l'appareil) et des bornes LED (marquées avec + et -). Voici deux façons de câbler l'indicateur LED.
- Broches horizontales : Le mécanisme de l'interrupteur (entrée d'alimentation / sortie de charge).
- Broches verticales (+ / -) : Les bornes du voyant LED.
Méthode 1 : LED synchronisée avec l'appareil (allumée lorsqu'il est actif)
Logique : Le voyant du bouton ne s'allume QUE lorsque l'appareil est en marche. Il sert d'« indicateur d'état ».
- Câblage : Connectez le LED (+) au côté sortie de l'interrupteur. Le LED (-) à la masse.
- Applications : Boutons de démarrage, feux de brouillard de voiture, machines industrielles.
- Avantage : Économise de l'énergie ; fournit une rétroaction visuelle que le système est actif.
Figure 1 : La LED ne s'allume que lorsque le bouton est enfoncé
Méthode 2 : LED toujours allumée (mode rétroéclairage)
Logique : Le voyant du bouton reste constamment allumé tant qu'il y a de l'alimentation, quelle que soit la position du bouton.
- Câblage : Connectez le LED (+) directement au positif de l'alimentation. Le LED (-) à la masse.
- Applications : Environnements sombres, interrupteurs de couloir, indicateurs d'alimentation en veille.
- Avantage : Permet de trouver facilement l'interrupteur dans l'obscurité totale.
Figure 2 : La LED reste constamment allumée (rétroéclairage)
| Mode | État LED (inactif) | État LED (enfoncé) |
|---|---|---|
| Synchronisation (État) | ÉTEINT | ALLUMÉ |
| Toujours allumé (Rétroéclairage) | ALLUMÉ | ALLUMÉ |
CONNAISSANCES SECTORIELLES
Qu'est-ce qu'un système de boîte de jonction électrique ?
Une boîte de jonction est un boîtier abritant des connexions électriques, conçu pour les protéger des intempéries et des contacts accidentels. Dans notre configuration, la combinaison d'une boîte de jonction étanche avec interrupteur fournit une station de commande prête à l'emploi qui empêche les courts-circuits causés par l'humidité ou la poussière.
Momentané ou à verrouillage : De quoi avez-vous besoin ?
| Caractéristique | Momentané (Impulsion) | À verrouillage (Maintien) |
| Action | Revient en position initiale une fois relâché | Reste en place une fois enfoncé |
| Utilisation courante | Klaxons, sonnettes, réinitialisation PC | Interrupteurs d'éclairage, alimentation principale |
Découvrez les boîtiers professionnels
Vous recherchez plus de protection ? Découvrez notre gamme complète de solutions étanches.
Voir toutes les boîtes de jonction étanchesFOURNITURE DIRECTE D'USINE
- ✅ Pas de MOQ : Prise en charge des petits projets et prototypes.
- ✅ Délai rapide : Expédition mondiale sous 3-7 jours.
- ✅ Personnalisation complète : Tension, longueur de fil et connecteurs.
Site web : www.filn.com
Email : inquiry@cnylin.com.cn
QUESTIONS FRÉQUEMMENT POSÉES
1. Le WB1-2T-FLM19 prend-il en charge l'alimentation LED CA 110V ?
Oui, nous pouvons personnaliser la résistance interne pour les applications de 3V à 220V.
2. L'interrupteur à bouton-poussoir métallique de 19 mm est-il testé au brouillard salin ?
Nos versions en acier inoxydable 304 passent des tests rigoureux au brouillard salin pour une utilisation marine.
3. Puis-je obtenir un bouton-poussoir métallique pré-câblé avec un connecteur spécifique ?
Oui, nous offrons une personnalisation des connecteurs de bornes pour qu'ils correspondent à votre équipement.
4. Quelle est la différence entre les contacts en argent et en cuivre ?
Nous utilisons des contacts en argent AgCdO12 pour une meilleure anti-arc et une capacité de courant élevé de 20A.
5. L'interrupteur à bascule KCD1 est-il compatible avec ce boîtier ?
Ce modèle spécifique est destiné aux boutons ronds de 19 mm, mais nous proposons des boîtiers d'interrupteurs à bascule KCD1 personnalisés.
6. Combien de broches possède cet interrupteur à anneau LED 12V ?
Il est livré en tant qu'assemblage pré-câblé à 4 broches (2 pour l'interrupteur, 2 pour la LED).
7. Est-ce un bouton de contrôle industriel 20A ?
Oui, il est conçu pour les charges industrielles lourdes jusqu'à 20A.
8. Comprend-il le joint d'étanchéité ?
Oui, chaque interrupteur à bouton-poussoir métallique de 19 mm comprend un joint torique en silicone.
9. Puis-je l'utiliser pour un câblage de bouton-poussoir momentané ?
Oui, nous proposons des versions momentanées et à verrouillage.
10. Comment l'installer dans les boîtes de jonction électriques ?
Il suffit de l'insérer dans le trou de 19 mm et de serrer l'écrou métallique arrière.
Chers clients,
Chez FILN, nous sommes spécialisés dans la fourniture de voyants lumineux, de boutons-poussoirs et d'interrupteurs à bascule conçus avec précision et adaptés à vos besoins spécifiques. Bien que nos produits soient par défaut des plages de tension standard (12-24V et 110-220V), nous comprenons que les applications spécialisées exigent de la flexibilité.
Besoin d'une solution de tension personnalisée ? Il vous suffit de nous informer de vos spécifications de tension souhaitées (par exemple, 5V, 48V ou des plages non standard), et notre équipe d'ingénieurs élaborera une solution dans un délai de 10 à 15 jours ouvrables.
Pourquoi choisir FILN pour la fabrication sur mesure ?
✅ Expertise fiable : Plus de 20 ans d'expérience dans la production de composants électroniques de qualité industrielle.
✅ Personnalisation de bout en bout : Des ajustements de tension aux conceptions sur mesure (forme, couleur, indice de protection IP), nous nous adaptons à vos besoins.
✅ Qualité garantie : Toutes les commandes personnalisées subissent des tests rigoureux pour répondre aux normes CE/RoHS/IP65.
✅ Support évolutif : Qu'il s'agisse de prototypage ou de commandes en gros, nous assurons une livraison sans faille.
Comment ça marche
Consultation : Partagez vos exigences techniques par e-mail ou via notre formulaire de contact.
Conception et approbation : Recevez des modèles 3D ou des échantillons pour confirmation.
Production et contrôle qualité : Fabrication de précision avec des mises à jour en temps réel.
Expédition mondiale : Logistique traçable jusqu'à votre porte.
Contactez-nous dès aujourd'hui
E-mail : inquiry@cnylin.com.cn
