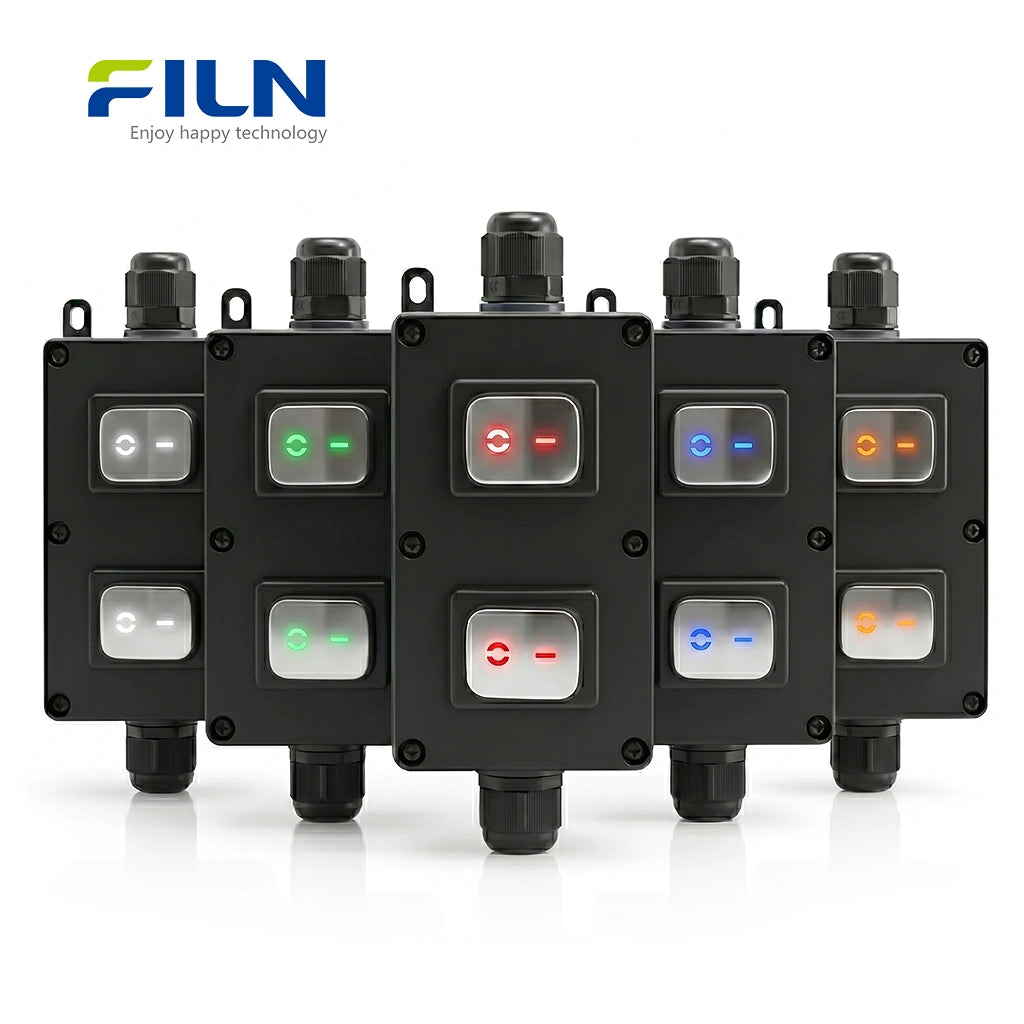

Boîte de Jonction Étanche Extérieure Électrique 30A Acier Inoxydable Interrupteur à Bascule KCD4 FILN

Dessin de la boîte de jonction

Qu'est-ce qu'une boîte de jonction électrique extérieure ?

Une boîte de jonction électrique extérieure est un boîtier de protection spécialisé conçu pour sécuriser les connexions électriques dans des environnements extérieurs. Il agit comme un bouclier résistant contre les dangers environnementaux tels que les rayons UV, les fortes pluies et la poussière corrosive. Ce modèle spécifique intègre le boîtier WB3-2T-2D401-1 avec deux interrupteurs à bascule haute intensité de 30A, offrant un point de contrôle centralisé pour les machines extérieures à usage intensif, les systèmes marins et la distribution d'énergie industrielle.

DÉCOUVREZ LA GAMME COMPLÈTE DE BOÎTES DE JONCTION ÉTANCHES →

Aperçu du produit

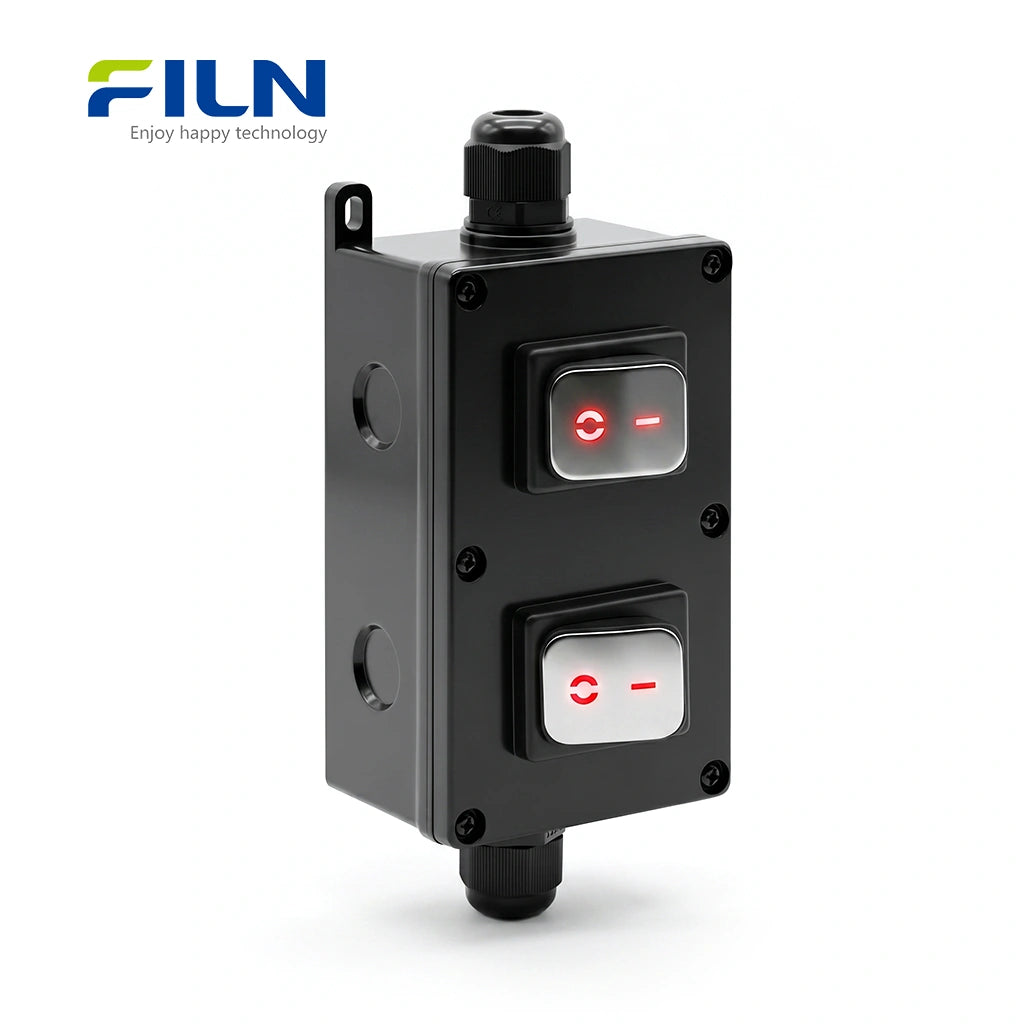

Le WB3-2T-2D401-1 est un boîtier étanche à double interrupteur haute performance conçu pour les applications à forte charge. Il est équipé d'interrupteurs à bascule KCD4 avec une façade en acier inoxydable unique, offrant une esthétique haut de gamme et une durabilité supérieure par rapport aux modèles en plastique standard. Cette boîte de jonction électrique extérieure supporte un courant élevé de 30A et est certifiée par ISO9001, CE, VDE, RoHS, SGS et UL. Les interrupteurs à enclenchement de 22x30mm offrent un éclairage LED lumineux, assurant un état de fonctionnement clair dans les environnements sombres. Qu'il soit utilisé pour les yachts, l'aménagement paysager ou les ateliers d'usine, ce boîtier offre une solution étanche IP65 fiable pour le contrôle de l'alimentation critique.

Spécifications rapides

Numéro de modèle	WB3-2T-2D401-1
Presse-étoupe étanche	Connecteur haute étanchéité PG11
Type d'interrupteur	Bascule KCD4 à façade en acier inoxydable
Taille du trou de montage	22mm x 30mm
Terminaison	Bornes à vis 4 broches
Fonction	MARCHE-ARRÊT (2 positions)

Guide de fonction 2 positions de l'interrupteur à bascule KCD4

Mode de fonction	État du circuit	Cas d'utilisation idéal
MARCHE-ARRÊT (Standard)	Mécanisme de verrouillage	Isolation de l'alimentation principale
(MARCHE)-ARRÊT (Momentané)	Retour par ressort à l'arrêt	Boutons de klaxon ou de réinitialisation
MARCHE-MARCHE (Commutation)	Commutation entre deux charges	Sélection de deux pompes

Paramètres de performance

Courant/Tension nominal(e)	30A 250VAC / 18(12)A 125VAC
Résistance de contact	≤50mΩ
Résistance d'isolement	≥100mΩ / 500VDC
Rigidité diélectrique	1500VAC/5mA 60s
Degré de protection	IP65
Options de tension	5V-24V / 110V-220V (Personnalisable)

Matériaux des composants

Composant	Matériau
Façade de l'interrupteur	Acier inoxydable
Boîtier de jonction	ABS résistant aux chocs
Base de l'interrupteur	PA66 (Ignifuge)
Contacts internes	Alliage d'argent AgCdO12
Joint d'étanchéité	Caoutchouc NBR

Caractéristiques de conception de l'interrupteur double Premium

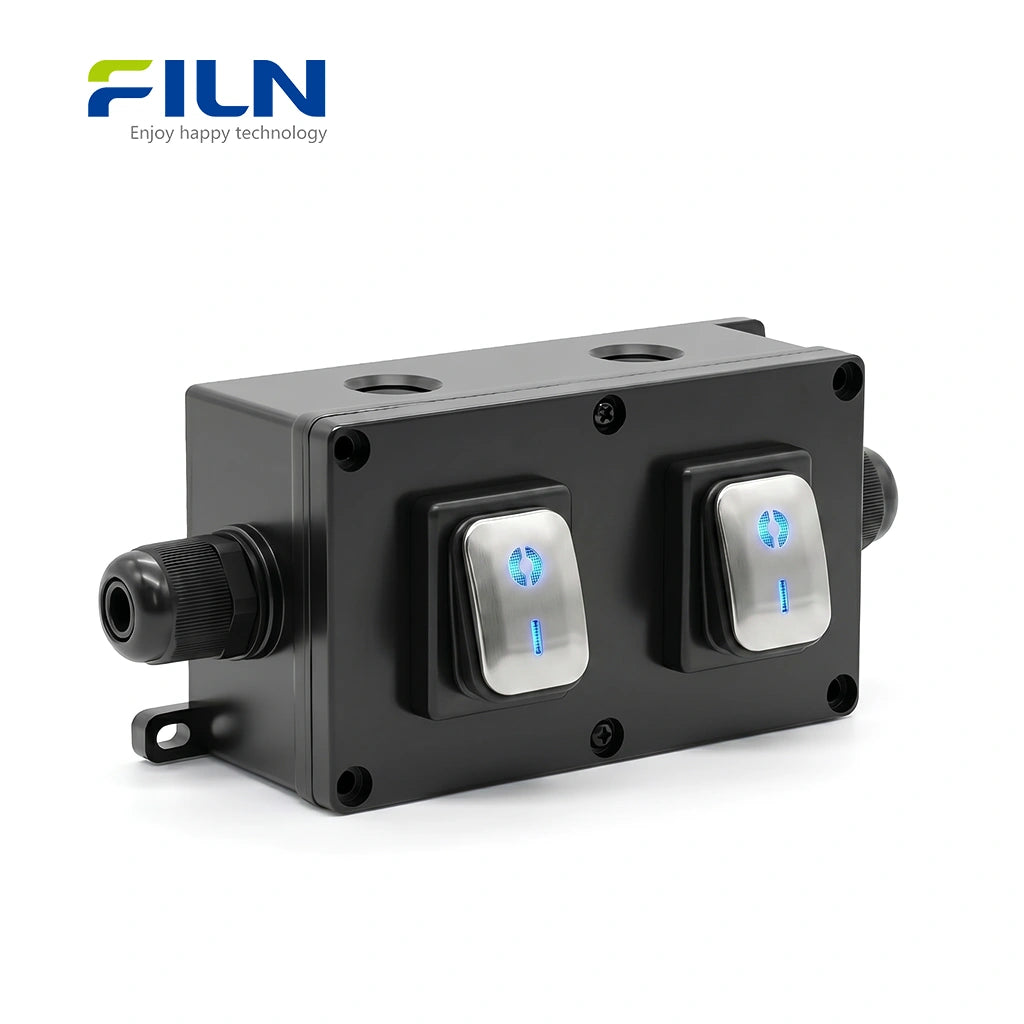

L'effet d'installation du WB3-2T-2D401-1 comprend deux interrupteurs à bascule KCD4 rectangulaires illuminés montés sur un boîtier noir élégant en plastique. Ce boîtier étanche à double interrupteur offre plusieurs avantages clés :

• Haute visibilité : L'éclairage LED lumineux facilite la localisation et le fonctionnement dans des environnements sombres ou nocturnes.
• Durabilité de l'acier inoxydable : La plaque frontale en métal résiste à l'oxydation et à l'usure physique, parfaite pour les équipements industriels haut de gamme.
• Esthétique polyvalente : Le boîtier noir est professionnel et s'adapte à toute machine ou façade de bâtiment.
• Protection contre la poussière et l'eau : Lorsqu'il est associé au couvercle étanche, il empêche efficacement l'entrée de débris et d'eau, prolongeant la durée de vie électrique.

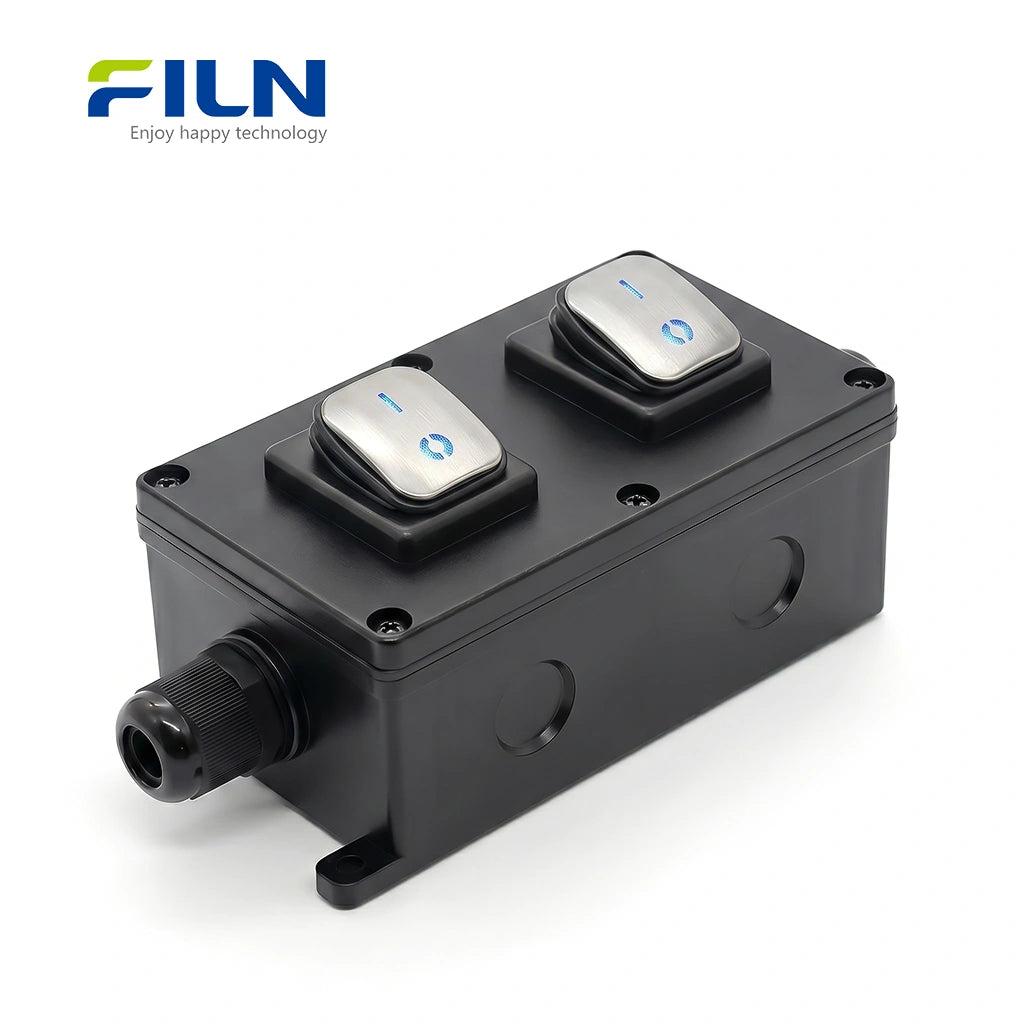

Avantages techniques de l'interrupteur à bascule haute intensité 30A

L'interrupteur à bascule haute intensité 30A FILN a été méticuleusement conçu pour les charges de forte puissance et une durabilité extrême. Voici une comparaison technique détaillée soulignant les caractéristiques supérieures de notre modèle amélioré :

Composant principal	Description de la mise à niveau	Avantage en termes de performance
Structure du boîtier	Conception de boîtier noir divisé	Stabilité structurelle supérieure et étanchéité améliorée pour une installation plus facile.
Conception étanche	Surface du cadre optimisée	S'adapte plus solidement aux panneaux, améliorant considérablement les indices d'étanchéité et de protection contre la poussière.
Illumination	Lampe LED Premium	Durée de vie plus longue et éclairage plus uniforme par rapport aux lampes néon traditionnelles.
Matériau de contact	Contacts en argent + laiton de 1 mm d'épaisseur	Conçu pour des charges réelles de 30A ; offre une endurance électrique et une fiabilité supérieures.
Support interne	Nouveau support de contact plus grand	Augmente la surface de contact pour réduire la génération de chaleur lors d'un fonctionnement à courant élevé.
Grade du matériau	Matériau nylon PA importé	Ignifugation à haute résistance ; résiste à la fissuration même dans des environnements à haute température.

Guide d'application et de sélection

Pour assurer la sécurité et la longévité de votre équipement, nous recommandons le modèle amélioré 30A pour les applications intensives telles que les panneaux de commande industriels, les centrales électriques portables extérieures, les systèmes marins et les modifications automobiles hautes performances. Pour les applications résidentielles standard ou les appareils à faible puissance, notre article régulier reste une solution rentable et de haute qualité.

Applications typiques

La boîte de jonction électrique extérieure avec interrupteurs en acier inoxydable est largement utilisée dans :

• Yachts et navires marins : Contrôle des pompes de cale et de l'éclairage de pont dans des conditions de brouillard salin.
• Aménagement paysager commercial : Gestion de l'alimentation des jeux d'eau extérieurs et des lumières de sécurité haute intensité.
• Modifications de camping-cars : Distribution d'énergie fiable pour les systèmes d'éclairage de remorque.
• Zones de lavage industriel : Fourniture de commutateurs d'alimentation sûrs pour les équipements dans les zones fréquemment nettoyées à l'eau.

Comment installer et câbler un interrupteur à bascule KCD4 dans une boîte de jonction étanche

1. Installation de l'interrupteur à bascule KCD4 dans le panneau

L'interrupteur à bascule KCD4 est conçu pour un montage rapide sur panneau avec une structure à enclenchement sécurisée. Suivez ces étapes pour installer correctement l'interrupteur dans le panneau de votre boîte de jonction étanche :

1. Repérez la découpe standard de 22 × 30 mm sur le panneau de la boîte de jonction.
2. Alignez l'interrupteur à bascule avec l'ouverture, en vous assurant de l'orientation correcte (direction du marquage MARCHE/ARRÊT).
3. Appuyez fermement sur l'interrupteur dans la découpe jusqu'à ce que les clips de retenue latéraux s'enclenchent.
4. Vérifiez que l'interrupteur est bien affleurant avec le panneau et qu'il ne bouge pas ou ne se desserre pas.

Cette conception à enclenchement assure une installation stable sans vis supplémentaires, ce qui la rend idéale pour les applications électriques industrielles et de bricolage.

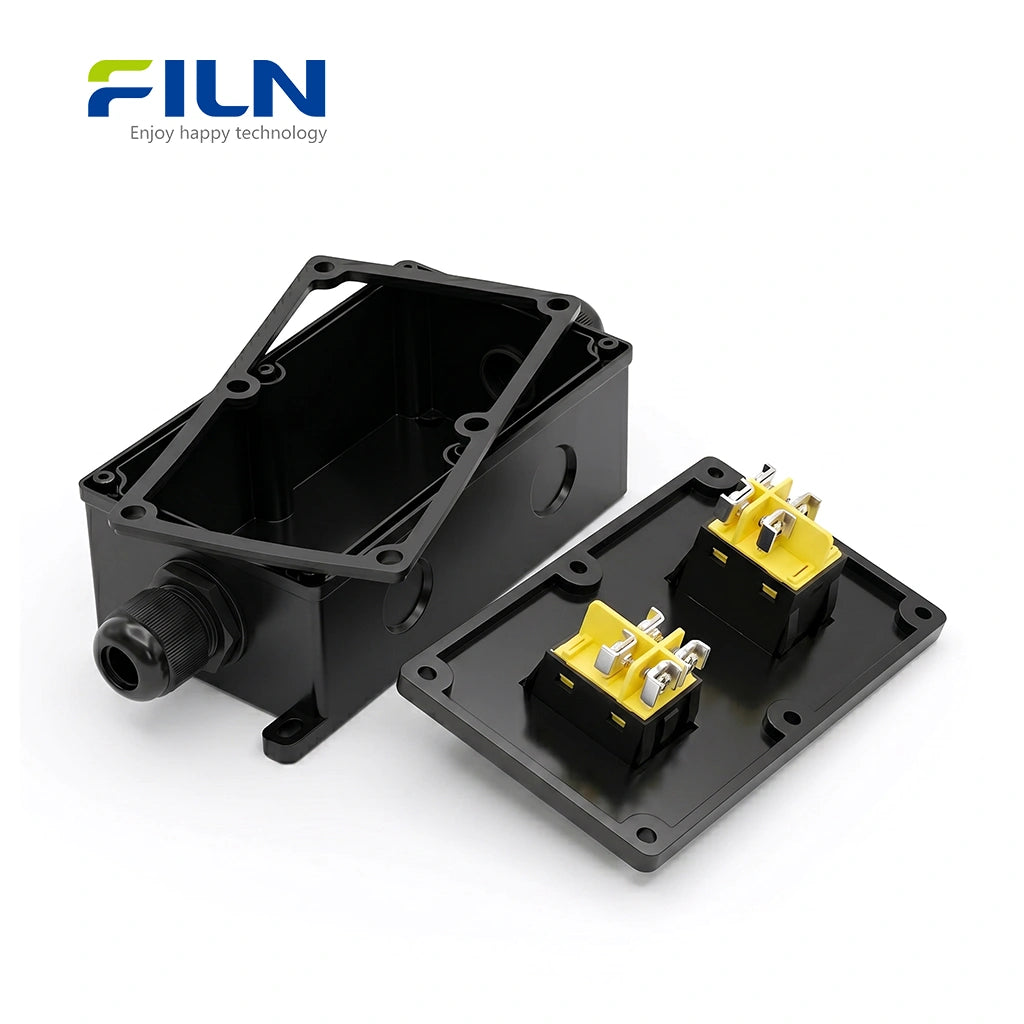

2. Câblage de l'interrupteur à bascule à 4 broches avec bornes à vis

Cet interrupteur à bascule KCD4 à 4 broches utilise des bornes à vis pour des connexions électriques sécurisées et fiables. Il convient pour le contrôle de l'alimentation CA, les appareils et équipements nécessitant une transmission de courant stable.

1. Insérez les fils électriques à travers le presse-étoupe étanche PG11 avant de procéder au câblage.
2. Dénudez environ 5 à 7 mm d'isolant de chaque fil pour exposer le conducteur.
3. Desserrez les bornes à vis à l'aide d'un tournevis.
4. Enroulez ou insérez fermement le fil dénudé autour du poteau de la borne métallique.
5. Serrez fermement chaque vis pour assurer un bon contact électrique et une résistance aux vibrations.
6. Vérifiez la configuration du câblage (Ligne/Charge) en fonction des exigences de votre circuit.

La conception des bornes à vis offre une excellente conductivité et est plus sûre que les connexions à insertion, en particulier dans les environnements à forte charge ou extérieurs.

3. Assemblage de la boîte de jonction étanche (IP65)

Après avoir installé et câblé l'interrupteur à bascule, terminez l'assemblage de la boîte de jonction étanche pour assurer une protection complète contre la poussière et l'eau.

1. Disposez soigneusement tous les fils internes pour éviter tout pincement ou interférence.
2. Placez le joint correctement le long du bord du boîtier pour maintenir l'étanchéité.
3. Fermez solidement le couvercle de la boîte de jonction.
4. Serrez toutes les vis du boîtier de manière uniforme pour assurer une pression uniforme sur le joint.
5. Serrez fermement l'écrou du presse-étoupe PG11 pour comprimer l'anneau d'étanchéité autour du câble.
6. Vérifiez que le boîtier respecte les normes d'étanchéité IP65 sans aucun interstice visible.

Un assemblage correct est essentiel pour assurer une durabilité à long terme, en particulier dans les environnements extérieurs, humides ou industriels.

Comment câbler une boîte de jonction : guide d'installation étape par étape

Un schéma de câblage d'interrupteur à bascule à 4 broches est essentiel pour gérer des charges à courant plus élevé ou fournir un retour visuel clair dans les systèmes électriques. Ces interrupteurs sont généralement des interrupteurs bipolaires unipolaires (DPST) ou des configurations unipolaires spécialisées qui permettent à la lampe interne de fonctionner indépendamment ou en synchronisation avec l'appareil connecté. Selon vos besoins, le câblage de l'interrupteur à bascule peut être configuré pour un "éclairage indépendant" (toujours allumé) ou un "éclairage dépendant" (allumé lorsque l'appareil est actif).

Option 1 : Lumière allumée lorsque l'appareil fonctionne (éclairage dépendant)

Cette configuration est idéale lorsque vous avez besoin d'un indicateur visuel pour montrer que l'équipement est actuellement alimenté. Dans ce mode, la LED interne ne s'allume que lorsque l'interrupteur est basculé en position "Marche".

• Connexion d'entrée : Connectez les fils positif (+) et négatif (-) de la source d'alimentation à l'ensemble inférieur de broches.
• Connexion de sortie : Connectez les bornes positive et négative de votre appareil à l'ensemble supérieur de broches.
• Logique : Lorsque l'interrupteur est fermé, le courant circule à travers l'appareil et complète simultanément le circuit interne de la lampe LED.

Figure 1 : Câblage pour l'éclairage LED pendant le fonctionnement de l'appareil.

Option 2 : Lumière de l'interrupteur allumée en permanence (éclairage indépendant)

Cette configuration est utile pour localiser l'interrupteur dans des environnements sombres (tels que les tableaux de bord de véhicules ou les panneaux de commande industriels). La LED interne reste allumée tant que la source d'alimentation est connectée, quel que soit l'état de l'appareil.

• Connexion d'entrée : Connectez les fils positif (+) et négatif (-) de la source d'alimentation à l'ensemble supérieur de broches (où la lampe interne est connectée en pontage).
• Connexion de sortie : Connectez les bornes de l'appareil à l'ensemble inférieur de broches.
• Logique : La LED est alimentée directement par la ligne d'entrée, tandis que le mécanisme à bascule agit comme un gardien uniquement pour le courant circulant vers l'appareil.

Figure 2 : Câblage pour un éclairage LED constant (mode détecteur d'interrupteur).

Comparaison de la logique de fonctionnement

Considérations techniques et notes de sécurité

• Orientation des broches : Les interrupteurs à bascule à 4 broches comportent généralement deux circuits parallèles. Assurez-vous de câbler le positif et le négatif sur les bonnes paires pour éviter un court-circuit.
• Concordance de tension : Vérifiez si la lampe interne est conçue pour 12 V CC ou 110 V/220 V CA. L'utilisation d'une lampe CA sur un circuit CC n'entraînera aucune lumière, tandis que l'inverse peut provoquer l'explosion de la lampe.
• Intensités nominales : La plupart des interrupteurs industriels à 4 broches (comme la série KCD4) supportent jusqu'à 15 A-30 A. Vérifiez que votre charge totale ne dépasse pas les spécifications du fabricant.
• Terminaison : Utilisez des cosses plates femelles de haute qualité de 6,3 mm. Assurez-vous qu'elles sont entièrement isolées pour éviter tout contact accidentel entre les bornes adjacentes.

Connaissances industrielles : pourquoi les puissances nominales de 30 A sont importantes

Dans les systèmes industriels, une boîte de jonction électrique extérieure doit gérer des courants d'appel importants. Un interrupteur à bascule haute intensité de 30 A est essentiel pour les moteurs et les éléments chauffants qui dépassent les puissances nominales standard de 15 A ou 20 A. La façade en acier inoxydable ajoute non seulement une résistance mécanique, mais aussi une dissipation de la chaleur, empêchant la surchauffe des bornes lors d'un fonctionnement continu intensif. L'utilisation d'une connexion par bornier à vis est supérieure pour une utilisation en extérieur car elle empêche le glissement du fil causé par la dilatation et la contraction thermiques.

Fourniture directe d'usine FILN

FILN propose une personnalisation professionnelle pour les composants électriques industriels :

• ✓ Pas de MOQ : Commandez exactement ce dont vous avez besoin.
• ✓ Personnalisation de la tension : 5 V, 12 V, 24 V, 110 V, 220 V pris en charge.
• ✓ Livraison rapide : Expédition directe d'usine dans le monde entier.
• ✓ Échantillons gratuits : Contactez notre équipe d'ingénieurs pour les unités de test.

Site Web officiel : www.filn.com
Demande par e-mail : inquiry@cnylin.com.cn

FAQ : Interrupteurs à bascule KCD4 et boîtes de jonction

1. L'interrupteur à bascule KCD4 de cette boîte inclut-il un voyant lumineux ?
Oui, il s'agit d'un interrupteur à bascule lumineux à 4 broches avec des options de LED RGYBW lumineuses.

2. Puis-je utiliser cette boîte de jonction pour des ventilateurs industriels de 220 V ?
Absolument. La puissance nominale de 30 A est conçue pour les charges de forte puissance comme les ventilateurs et les chauffages industriels.

3. Combien de broches la queue de l'interrupteur a-t-elle ?
Elle dispose d'une disposition de bornes à vis à 4 broches pour un câblage sûr et facile.

4. La plaque frontale en acier inoxydable est-elle résistante à la rouille ?
Oui, la plaque frontale en acier inoxydable est conçue pour les environnements marins et extérieurs afin de prévenir la corrosion.

5. Quel est l'avantage de la méthode de montage par encliquetage ?
Elle permet une installation rapide sans avoir besoin de vis supplémentaires sur l'interrupteur lui-même.

6. FILN peut-il personnaliser la longueur du fil à l'intérieur de la boîte ?
Oui, en tant qu'usine, nous offrons une personnalisation complète pour le câblage et les connecteurs.

7. Quelle est l'indice d'étanchéité de cette boîte extérieure ?
L'ensemble est classé IP65, protégeant contre la poussière et les jets d'eau à basse pression.

8. La lumière LED est-elle toujours allumée ou seulement lorsque l'interrupteur est sur ON ?
Cela dépend de votre configuration de câblage ; elle peut être câblée pour les deux options.

9. Y a-t-il différentes couleurs disponibles pour la boîte elle-même ?
Ce modèle utilise un boîtier noir standard de haute durabilité pour une compatibilité universelle.

10. FILN fournit-il des certifications pour l'exportation ?
Oui, nous fournissons les certificats CE, UL, RoHS et VDE pour toutes les expéditions internationales.
