Dessin de l'interrupteur à bouton-poussoir
Présentation du produit
Le FLM16-FJ-1-EC1302 est un interrupteur à bouton-poussoir métallique de 16 mm 12 V de qualité supérieure conçu par FILN, une usine leader spécialisée dans les interrupteurs industriels de haute qualité. Ce bouton-poussoir lumineux 12 V présente une conception à double éclairage unique avec un anneau lumineux et un symbole d'alimentation, assurant une distribution lumineuse uniforme et une esthétique de haute technologie. Certifié ISO9001, CE, VDE, RoHS, SGS, UL et IP65, cet interrupteur métallique étanche est conçu pour la durabilité et la précision. Que vous ayez besoin d'un interrupteur à bouton-poussoir momentané pour le déclenchement de signaux ou d'un bouton-poussoir à verrouillage pour le contrôle de l'alimentation, notre bouton-poussoir en acier inoxydable offre la fiabilité requise pour les panneaux de commande industriels, les machines CNC et les environnements marins.
Spécifications rapides
| Numéro de modèle | FLM16-FJ-1-EC1302 |
| Taille du trou de montage | 16mm (0,63 pouce) |
| Type d'opération | À verrouillage / Momentané |
| Couleur de la LED | Rouge, Vert, Jaune, Bleu, Blanc (Double/Triple couleur personnalisée) |
| Forme du bouton | Tête plate avec anneau + symbole |

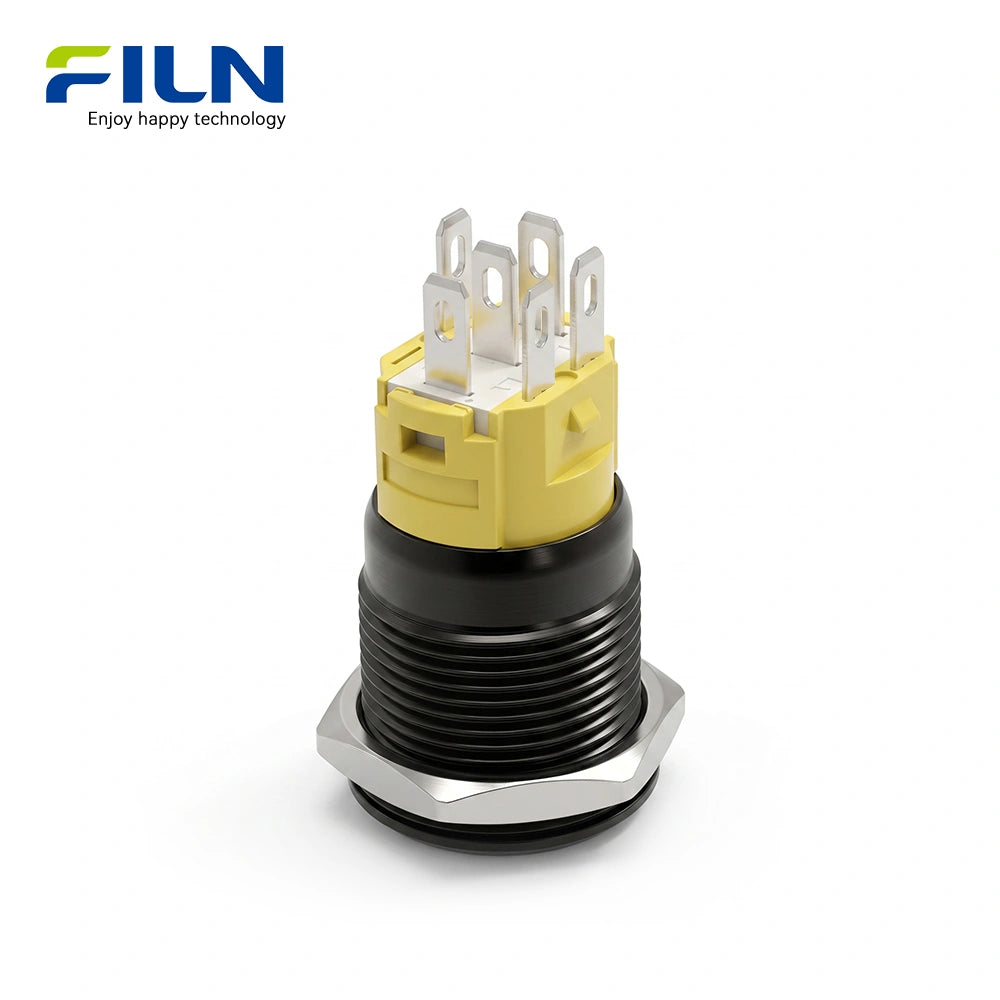

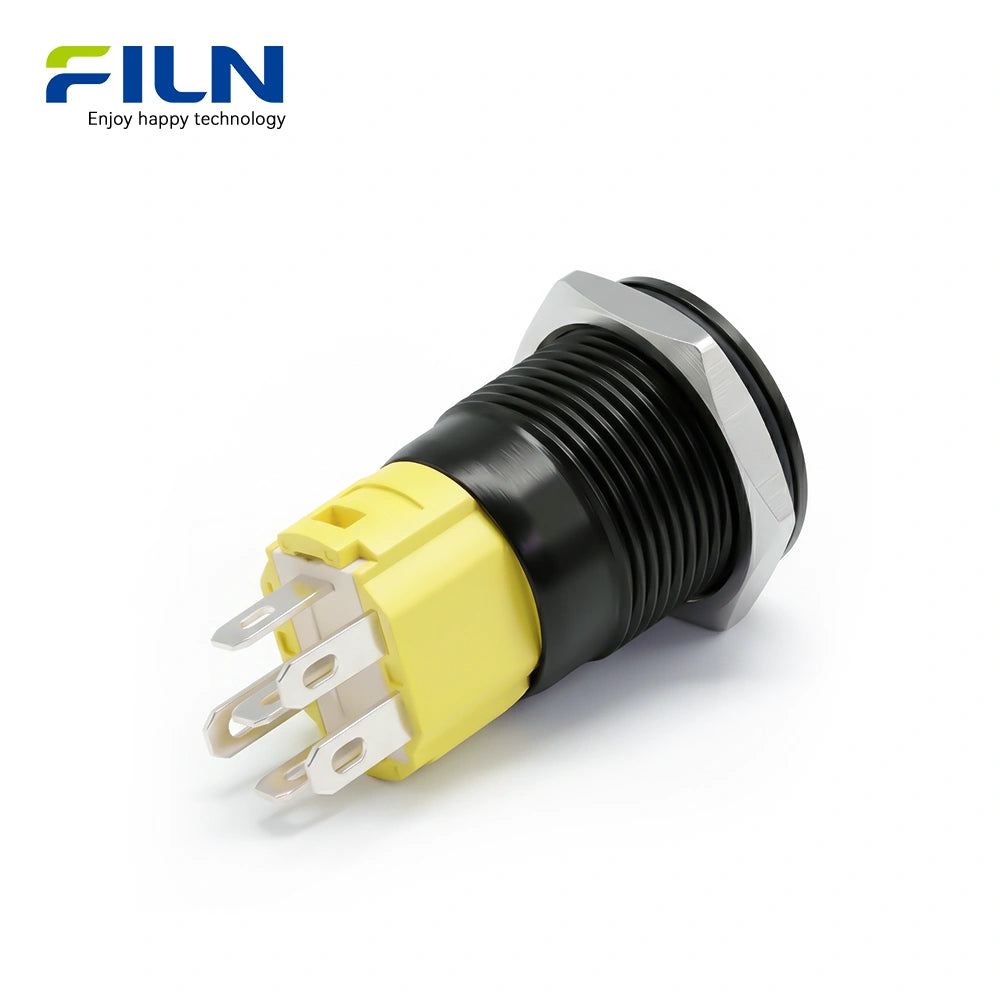

| Type de borne | Borne à 6 broches (2,8x0,5mm) |
| Matériau du boîtier | Aluminium anodisé noir |
Paramètres de performance
| Tension nominale | 36V DC / 250V AC |
| Courant nominal | 5A DC / 5A AC |
| Résistance d'isolement | ≥ 1000MΩ |
| Résistance de contact | < 50mΩ |
| Rigidité diélectrique | 1800V |
| Tension LED | 12-24V, 110-220V (Personnalisable) |
| Certifications | ISO9001, CE, VDE, RoHS, SGS, UL |
Matériaux des composants
| Bouton | Acier inoxydable 304 / Alliage d'aluminium 6063 |
| Coque/Manchon | Laiton H59 / Acier inoxydable 304 |
| Broches | Alliage de cuivre H62 |
| Base | Nylon PA66+GF20% ignifuge |
| Contacts | Contact en argent AgCdO12 |
| Étanchéité | Silicone SIL (IP65 étanche) |
Signification des couleurs LED
- Rouge (R) : État d'urgence, de danger ou d'arrêt.
- Vert (V) : État sûr, prêt ou de fonctionnement normal.
- Jaune (J) : État d'avertissement, de veille ou de précaution.
- Bleu (B) : Informations, fonctions spéciales ou réinitialisation.
- Blanc (B) : Rétroéclairage pur, esthétique moderne ou alimentation générale.
Caractéristiques et avantages clés
1. Protection supérieure (IP65 & IK08) : Conçu pour une utilisation industrielle extérieure et intensive, résistant à l'eau, à la poussière et aux chocs mécaniques.
2. Capacité de charge 5 A : Prend en charge 5 A 250 V AC/DC, permettant le contrôle direct de dispositifs de haute puissance sans relais supplémentaires.
3. Matériaux de qualité supérieure : Les contacts en argent garantissent une faible résistance (< 50mΩ) et une longue durée de vie électrique (100 000 cycles).
4. Conception polyvalente à 5 broches : Permet un câblage flexible incluant des circuits Normalement Ouvert (NO) et Normalement Fermé (NF).
5. Corps compact : La conception à corps court (environ 26,5 mm) s'intègre facilement dans les panneaux de commande étroits et les appareils portables.
Comparaison des types de bornes de commutateur
| Caractéristique | Borne à broches | Borne à vis | Pré-câblé |
|---|---|---|---|
| Vitesse d'installation | Très rapide (avec prise) | Moyenne | Rapide |
| Stabilité de la connexion | Élevée (soudée/fiche) | Élevée (serrée) | La plus élevée (fixe) |
| Maintenance | Facile à brancher et utiliser | Recâblable | Remplacer l'unité entière |

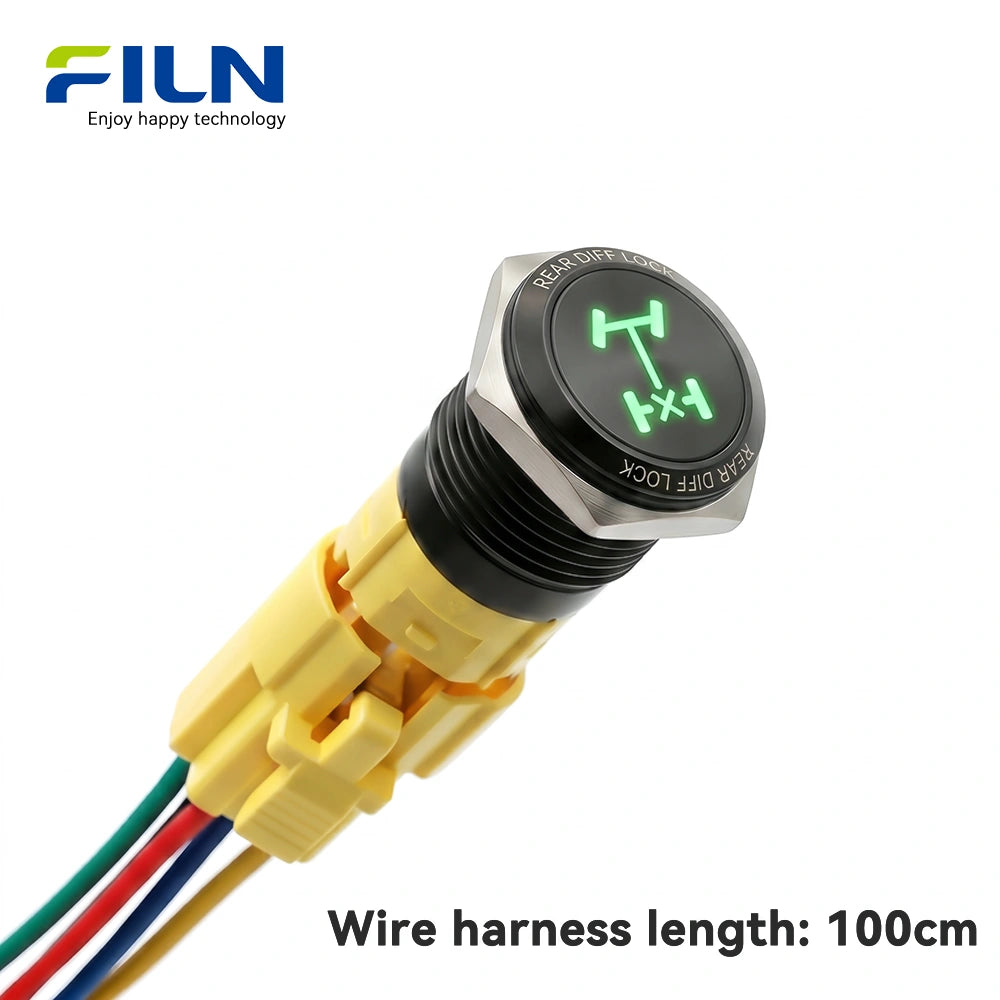

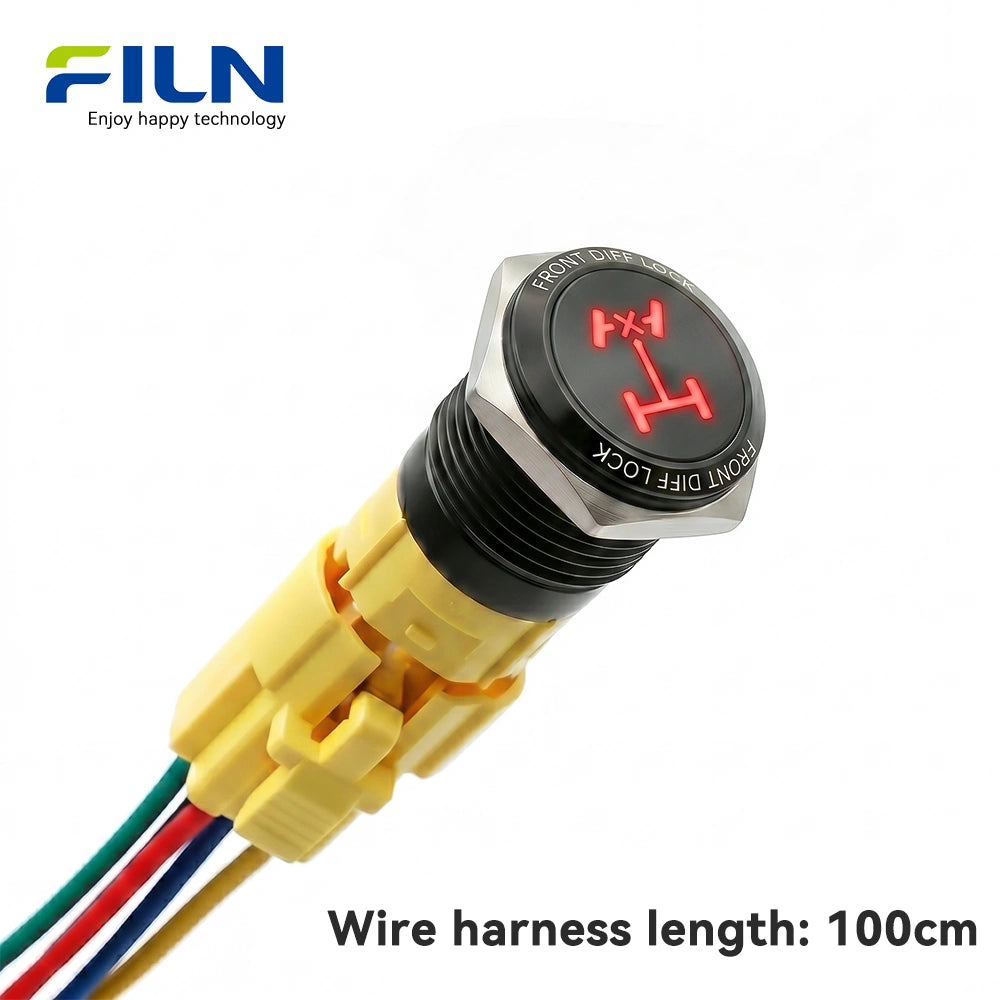

💡 Conseil de pro : Utilisez notre faisceau de câbles à connexion rapide pour l'installation la plus rapide et la plus sûre.
Applications
Ces interrupteurs de commande industriels sont largement utilisés dans les équipements électriques, les systèmes d'automatisation, les dispositifs médicaux et le transport maritime. Chaque appareil alimenté a besoin d'un interrupteur fiable pour contrôler la connectivité du circuit.
Guide d'installation
- Découpe du panneau : Percez un trou de 16 mm de diamètre sur votre panneau de commande.
- Insertion : Insérez l'interrupteur à bouton-poussoir 12 V à travers le trou par l'avant.
- Fixation : Serrez l'écrou hexagonal métallique par l'arrière pour fixer fermement l'interrupteur.
- Câblage : Connectez les bornes à 5 broches selon les exigences de votre circuit (NO/NF/LED).
Guide de câblage de l'interrupteur à bouton-poussoir LED à 5 broches
Un interrupteur à 5 broches offre une flexibilité maximale, avec C (Commun), NO (Normalement Ouvert), NC (Normalement Fermé), et deux broches LED dédiées (+ / -). Cela permet quatre modes de contrôle distincts.
1. Arrêt normal, LED synchronisée (Connexion NO)
Logique : L'appareil et la LED sont ÉTEINTS par défaut. Appuyer sur le bouton allume SIMULTANÉMENT l'appareil et la LED.
- Application : Interrupteurs de démarrage standard où la lumière indique que le système est en marche.
- État : Statique (LED éteinte, appareil éteint) → Appuyé (LED allumée, appareil allumé).
2. Marche normale, LED synchronisée (Connexion NC)
Logique : L'appareil et la LED sont ALLUMÉS par défaut. Appuyer sur le bouton éteint les deux, l'appareil et la LED.
- Application : Boutons d'arrêt ou interrupteurs d'arrêt d'urgence.
- État : Statique (LED allumée, appareil allumé) → Appuyé (LED éteinte, appareil arrêté).
3. Arrêt normal, LED constante (Connexion NO)
Logique : La LED reste ALLUMÉE en permanence comme rétroéclairage. L'appareil ne s'allume que lorsque le bouton est enfoncé.
- Application : Interrupteurs d'alimentation dans les environnements sombres ou boutons de contrôle d'accès.
- État : Statique (LED allumée, appareil éteint) → Appuyé (LED allumée, appareil allumé).
4. Marche normale, LED constante (Connexion NC)
Logique : La LED reste ALLUMÉE en permanence. L'appareil est ALLUMÉ par défaut et s'éteint lorsque le bouton est enfoncé.
- Application : Systèmes de surveillance ou alarmes de sécurité qui nécessitent une indication d'alimentation constante.
- État : Statique (LED allumée, appareil allumé) → Appuyé (LED allumée, appareil arrêté).
| Mode | Comportement de la LED | Appareil (Inactif) |
|---|---|---|
| NO Sync | S'allume lorsqu'il est pressé | ÉTEINT |
| NC Sync | S'éteint lorsqu'il est pressé | ALLUMÉ |
| Constant | Toujours allumé (Rétroéclairage) | Choix de l'utilisateur |
Connaissances industrielles
Qu'est-ce qu'un interrupteur à bouton-poussoir de 16 mm 12 V ?
Un bouton-poussoir de 16 mm est un composant électromécanique compact utilisé pour contrôler le flux d'électricité dans un circuit. Dans les environnements industriels, la version 12 V est extrêmement populaire pour les systèmes de commande basse tension, offrant sécurité et compatibilité avec les alimentations standard.
À verrouillage vs. Momentané : La différence
| Caractéristique | Momentané | À verrouillage |
|---|---|---|
| Action | Revient en position lorsque relâché | Reste en place (Marche/Arrêt) |
| Utilisation | Klaxons, Sonnettes, Démarrage PC | Interrupteurs d'éclairage, Boutons d'alimentation |
Avantage direct de l'usine FILN
- ✅ Pas de MOQ : Petites commandes et échantillons bienvenus.
- ✅ Livraison rapide : Expédition rapide dans le monde entier depuis notre entrepôt.
- ✅ Personnalisation : Tension, longueur de fil et symboles gravés au laser.
Site officiel : www.filn.com
Contact : inquiry@cnylin.com.cn
Foire aux questions
Q1: L'interrupteur à bouton-poussoir de 16 mm 12 V est-il étanche ?
R: Oui, il est classé IP65, ce qui le rend résistant à la poussière et aux éclaboussures d'eau à basse pression.
Q2: Puis-je utiliser cet interrupteur pour un système 24V ?
R: Bien que la LED soit conçue pour 12V-24V, nous recommandons de spécifier votre tension pour une luminosité et une longévité optimales de la LED.
Q3: Quelle est la différence entre les boîtiers en acier inoxydable et en aluminium ?
R: L'acier inoxydable est plus résistant à la corrosion (idéal pour le milieu marin), tandis que l'aluminium anodisé offre une variété de couleurs comme le noir.
Q4: Soutenez-vous les symboles personnalisés sur le bouton ?
R: Oui, l'usine FILN propose la gravure au laser pour tout logo ou symbole que vous souhaitez.
Q5: Quelles certifications les interrupteurs FILN possèdent-ils ?
R: Nos produits sont certifiés UL, CE, RoHS, VDE et ISO9001.
Q6: Quelle est la durée de vie mécanique de cet interrupteur ?
R: Il est testé pour jusqu'à 500 000 cycles dans des conditions de fonctionnement normales.
Q7: Puis-je obtenir une version pré-câblée ?
R: Oui, nous fournissons des longueurs de fil et des assemblages de connecteurs personnalisés sur demande.
Q8: Que signifie l'illumination du symbole d'alimentation ?
R: Elle fournit un retour visuel clair de l'état d'alimentation de l'appareil, améliorant la sécurité dans les environnements sombres.

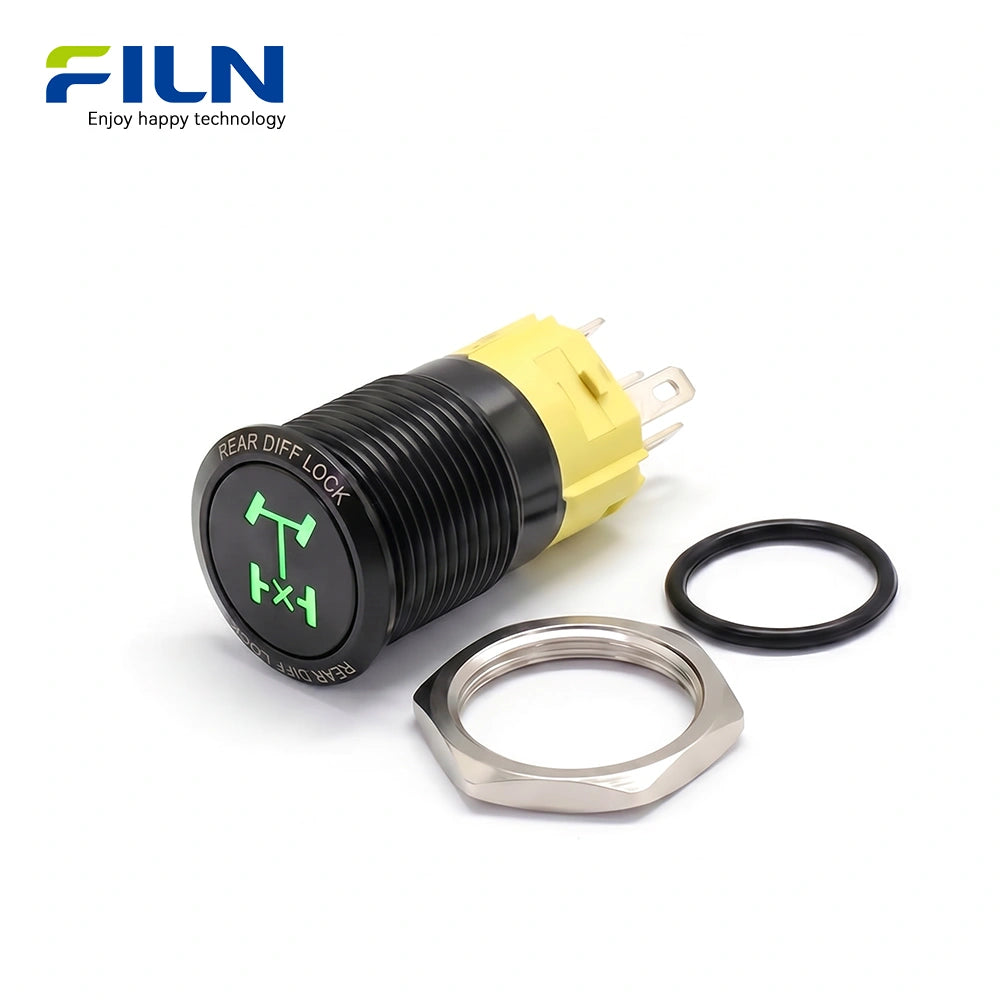

Q9: Un joint de montage est-il inclus ?
R: Oui, chaque interrupteur est livré avec un joint torique en silicone de haute qualité pour une étanchéité à l'eau.
Q10: Quel est le délai d'expédition pour les commandes en gros ?
R: La plupart des commandes standard sont traitées et expédiées dans les 3 à 7 jours ouvrables.
