Présentation du produit

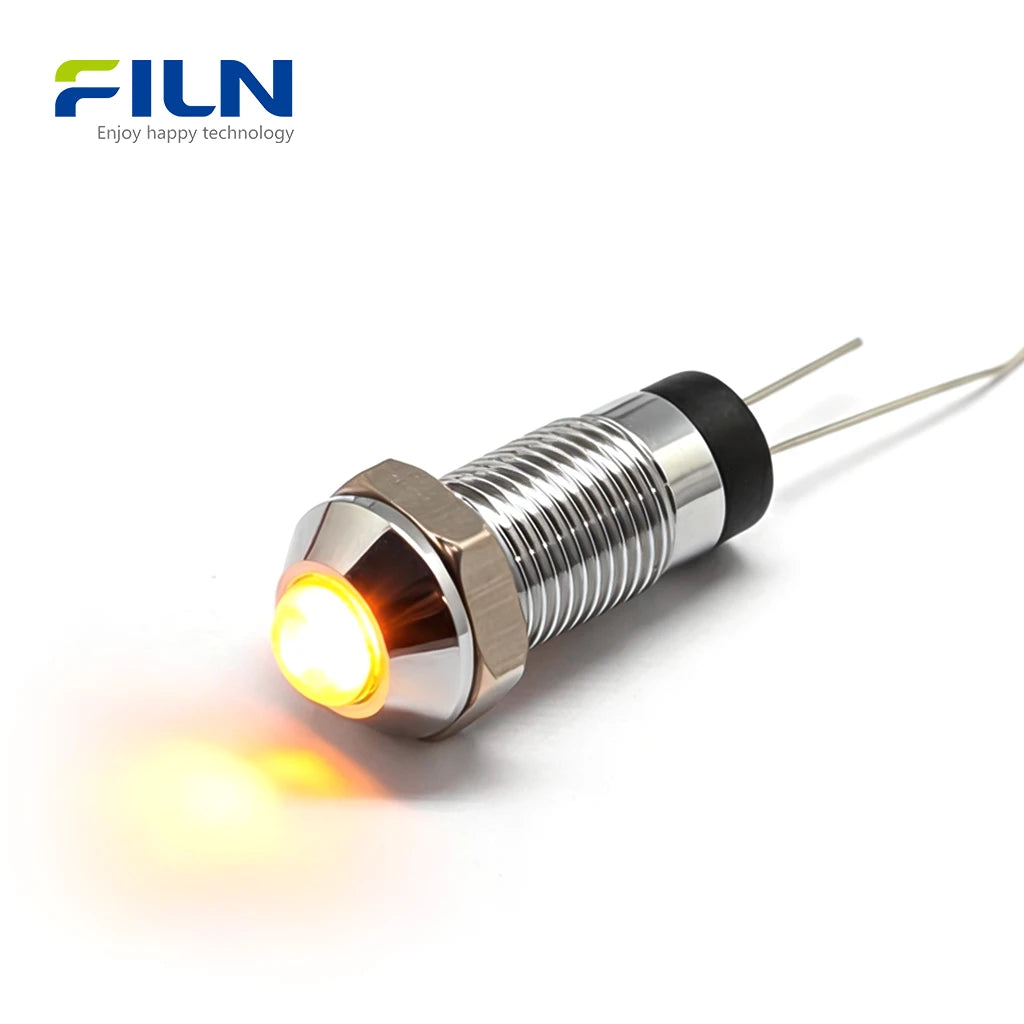

Le voyant indicateur jaune 8 mm (modèle : FL1M-08SJ-3) est une solution de signalisation métallique de qualité professionnelle conçue pour la durabilité et une visibilité élevée. Doté d'une tête haute distinctive et d'un indice d'étanchéité IP67 robuste, cet indicateur est conçu pour résister aux environnements industriels difficiles. Sa construction à corps court le rend nettement plus compact que les modèles standard, permettant une intégration transparente dans les petits boîtiers. Équipé de perles LED non polaires et d'un support polyvalent de 12 V à 220 V, il fournit un signal d'état fiable pour les systèmes d'automatisation, de distribution d'énergie et marins.
Spécifications rapides
| Trou de montage | 8mm / 0.315 pouce |
|---|---|
| Tension | 12-24V / 110-220V (personnalisable) |

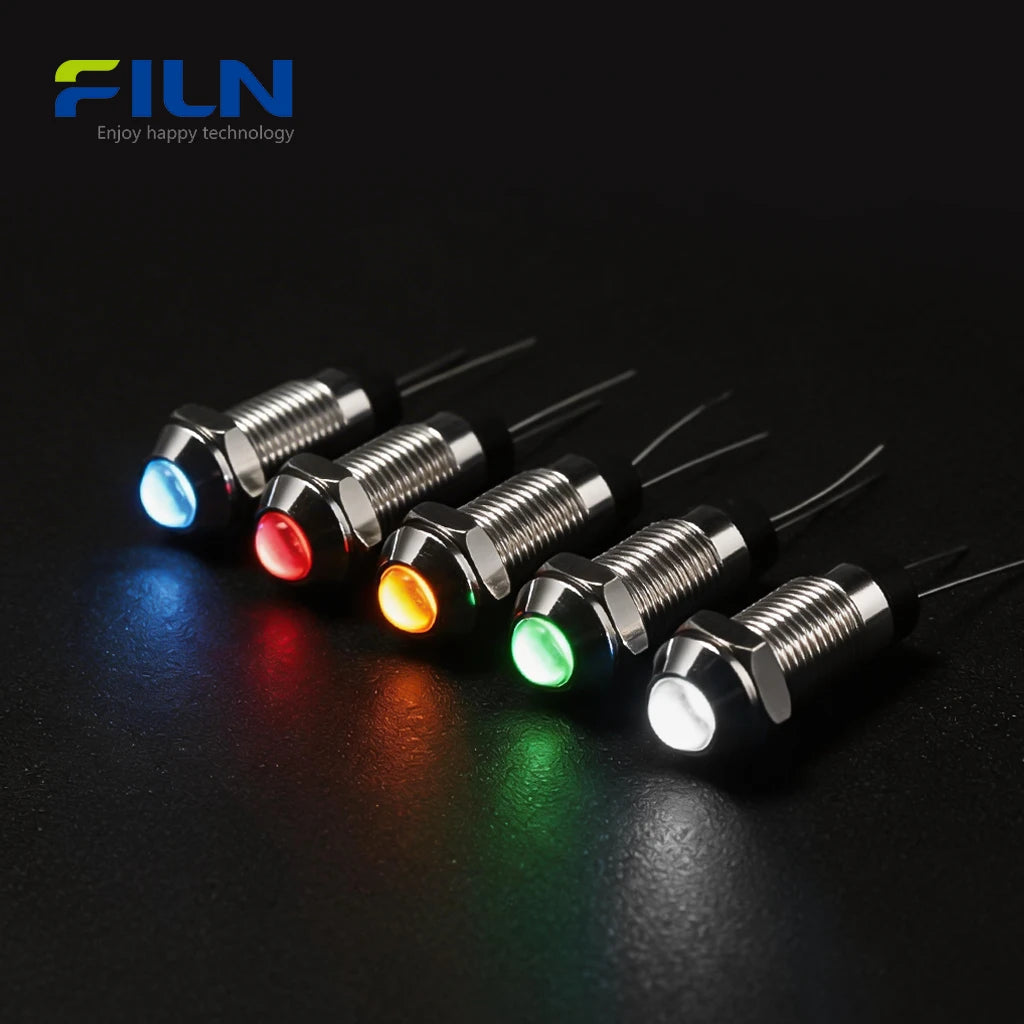

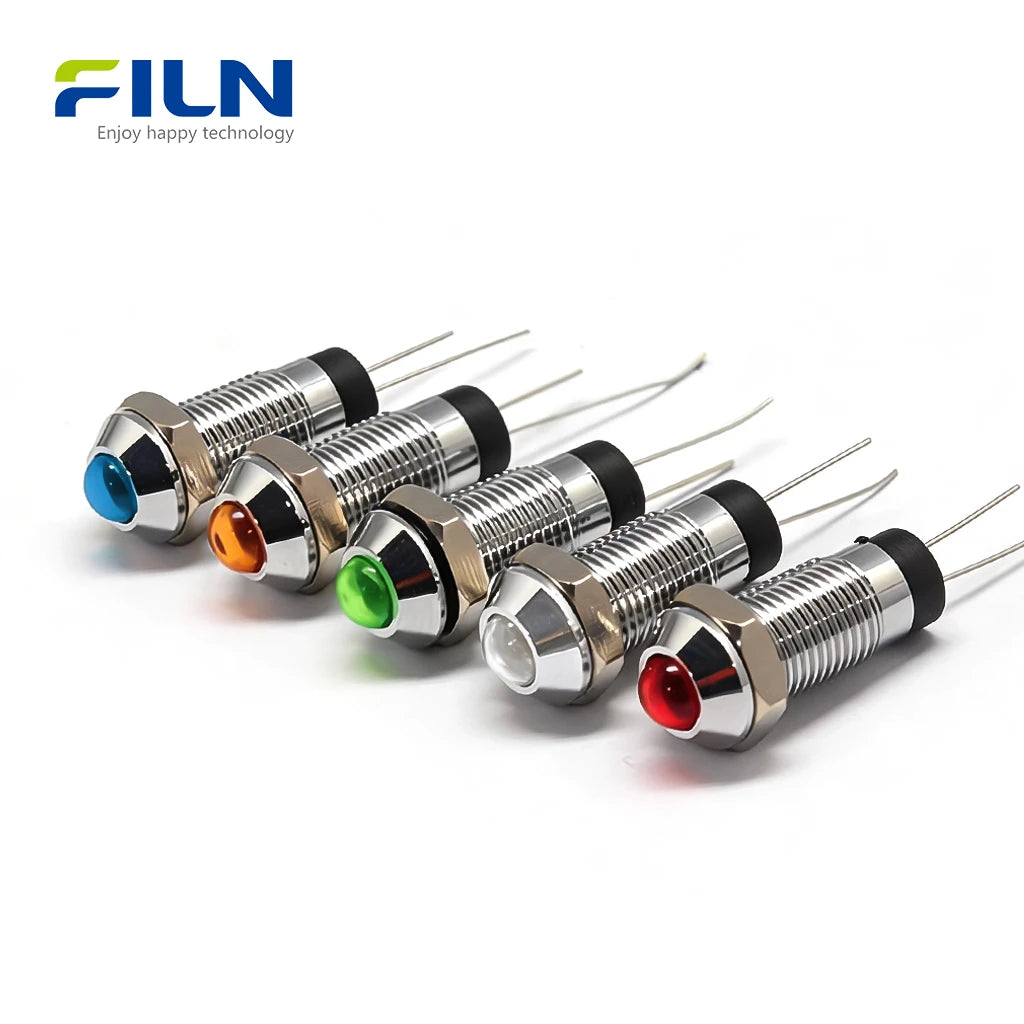

| Couleur LED | Jaune (options Rouge, Vert, Bleu, Blanc) |
| Indice d'étanchéité | IP65 / IP67 |
| Température de fonctionnement | -40℃ à +80℃ |
| Durée de vie | 50 000 heures |

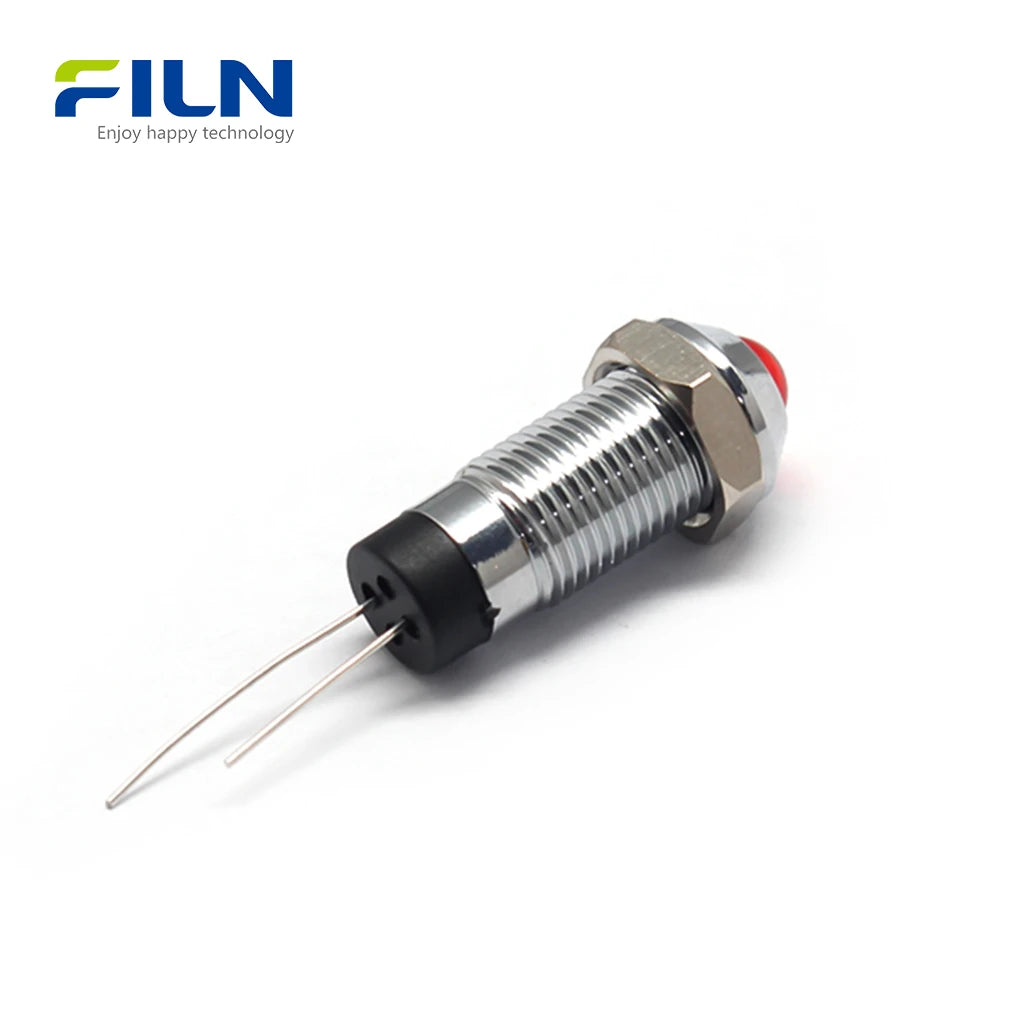

| Type de câblage | Type à broche (borne) |
Paramètres de fonctionnement nominaux
| Tension nominale | Personnalisée (12V-220V) |
|---|---|
| Fréquence (CA) | 50～60Hz |
| Courant nominal | ≤20mA |
Matériaux des composants

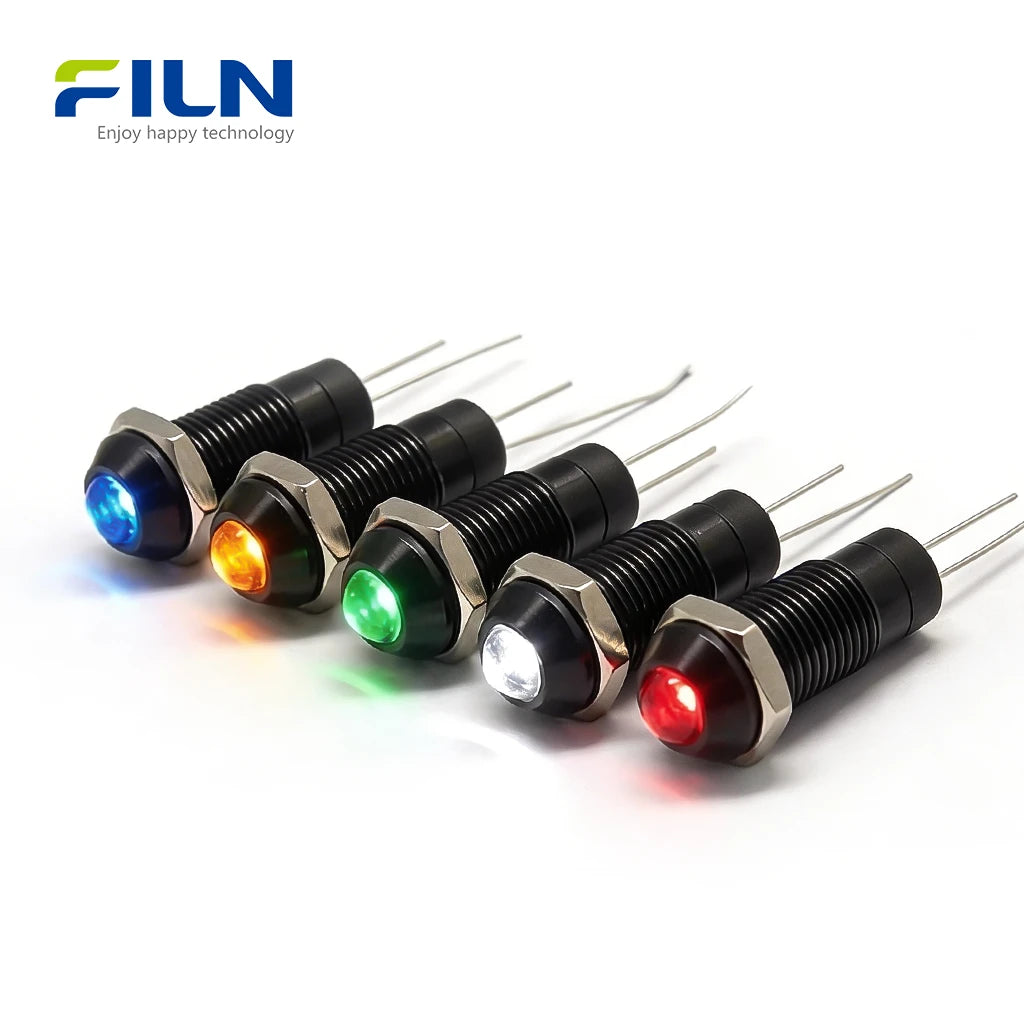

| Boîtier | Laiton nickelé / Anodisé noir |
|---|---|
| Lentille | Polycarbonate (PC) |
| Joint d'étanchéité | Gel de silice (joint torique) |
| Borne | Broche en cuivre |
Caractéristiques générales
| Température de fonctionnement | -40℃～80℃ |
|---|---|
| Humidité relative | ≤85% à +40℃ |
| Pression atmosphérique | 86~106Kpa |
| Température ambiante | 5~35℃ |
Performances techniques
| Propriété | Exigence |
|---|---|
| Résistance d'isolement | ≥100MΩ (DC500V) |
| Rigidité diélectrique | 1500VAC / 5mA / 60s (Pas de claquage) |
| Durée de vie continue | 50 000 heures (test 30mA) |
Caractéristiques principales

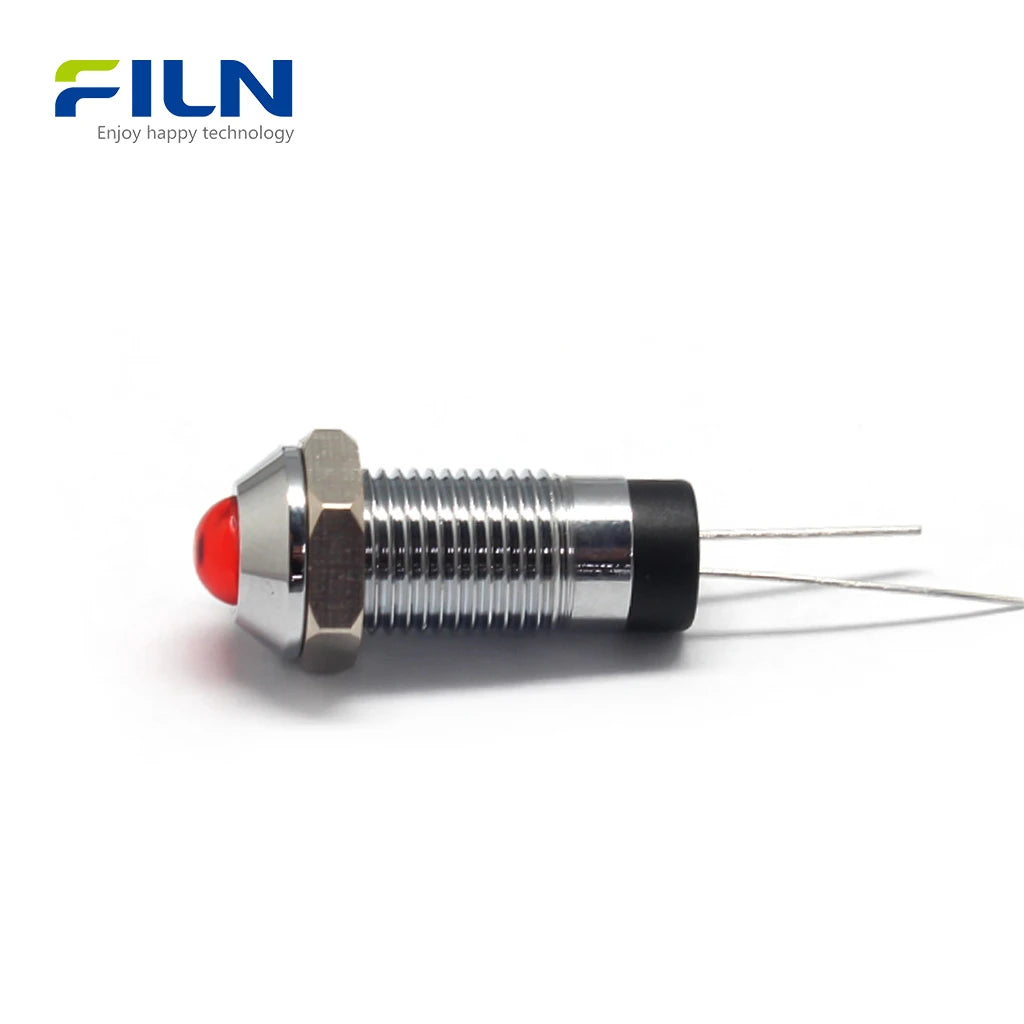

- Conception à tête haute : Lentille surélevée pour une visibilité latérale supérieure.
- Modèle SJ-2 compact : Conception à corps court pour une installation dans des panneaux étroits.
- Étanchéité IP67 : Entièrement étanche à la poussière et aux jets d'eau haute pression.
- Polarité universelle : Perles LED non polaires pour simplifier le câblage AC/DC.
- Installation facile : Filetage M8 lisse avec joint torique étanche et écrou inclus.
Applications
- Panneaux de commande industriels et machines CNC
- Armoires électriques et équipements d'automatisation
- Systèmes de navigation marine et tableaux de bord de véhicules
- Dispositifs de diagnostic médical et de laboratoire
Guide d'installation
- Percez un trou de 8 mm de diamètre dans le panneau de montage.
- Montez le joint torique étanche sur la tête de l'indicateur.
- Insérez l'indicateur à travers le trou du panneau par l'avant.
- Fixez l'unité par l'arrière à l'aide de l'écrou métallique M8.
- Soudez vos fils d'alimentation aux bornes à broches à l'arrière.
Qu'est-ce qu'un voyant indicateur jaune ?
Un voyant indicateur jaune est généralement utilisé comme signal d'avertissement ou d'état dans les environnements industriels. Le FL1M-08SJ-3 est doté de bornes à broches, qui sont des points métalliques solides pour une soudure permanente. Par rapport aux bornes à lame (type enfichable), les bornes à broches permettent une longueur de corps beaucoup plus courte, ce qui rend cet indicateur idéal pour les boîtiers de commande haute densité et les équipements minces modernes.
Approvisionnement direct usine
- ✅ Direct fabricant : Prix d'usine FILN et contrôle qualité strict.
- ✅ Personnalisation : Options de tension, de longueur de fil et de couleur de boîtier.
- ✅ Expédition mondiale rapide : Logistique rapide pour les commandes industrielles B2B.
Site Web officiel de FILN : www.filn.com
Contactez-nous : inquiry@cnylin.com.cn
Questions fréquemment posées
1. Quelle est la taille du trou de montage pour ce voyant jaune ?
Ce modèle nécessite un trou de 8 mm (0,315 pouce).
Ce modèle nécessite un trou de 8 mm (0,315 pouce).
2. Puis-je utiliser le FL1M-08SJ-3 dans un circuit 220V CA ?
Oui, il prend en charge des tensions personnalisées de 12V à 220V CA/CC.
Oui, il prend en charge des tensions personnalisées de 12V à 220V CA/CC.
3. La polarité de la LED est-elle sensible ?
Non, il est doté de perles LED non polaires pour un câblage plus facile.
Non, il est doté de perles LED non polaires pour un câblage plus facile.
4. Quelle est la différence entre les modèles FJ-1 et SJ-3 ?
Le SJ-3 est un modèle à tête haute, tandis que le FJ-1 est à tête plate. Le SJ-3 est également une version compacte "corps court".
Le SJ-3 est un modèle à tête haute, tandis que le FJ-1 est à tête plate. Le SJ-3 est également une version compacte "corps court".
5. Ce voyant est-il étanche ?
Il est classé IP67, ce qui le rend parfait pour une utilisation en extérieur et marine.
Il est classé IP67, ce qui le rend parfait pour une utilisation en extérieur et marine.
6. Quels matériaux sont utilisés pour le boîtier ?
Nous utilisons du laiton nickelé ou du métal anodisé noir de haute qualité.
Nous utilisons du laiton nickelé ou du métal anodisé noir de haute qualité.
7. L'écrou de montage est-il inclus ?

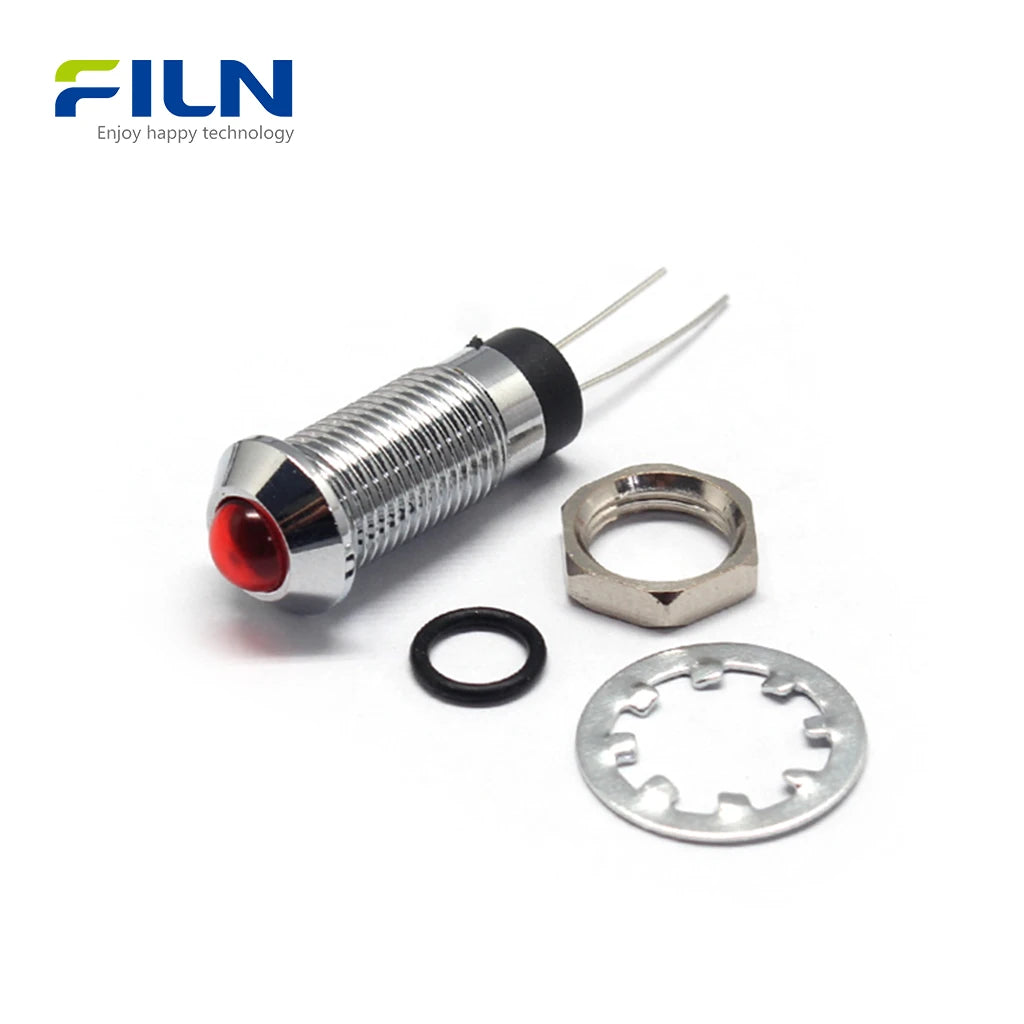

Oui, chaque unité est livrée avec un écrou M8 et un joint torique étanche.
Oui, chaque unité est livrée avec un écrou M8 et un joint torique étanche.
8. Puis-je personnaliser les fils de connexion au lieu des broches ?
Oui, FILN propose une personnalisation de la longueur des fils et des types de connecteurs.
Oui, FILN propose une personnalisation de la longueur des fils et des types de connecteurs.
9. Quelle est la durée de vie de la LED ?
Elle a une durée de vie de 50 000 heures.
Elle a une durée de vie de 50 000 heures.
10. En quoi la conception à tête haute est-elle utile ?
La lentille surélevée offre une meilleure visibilité sous différents angles sur un panneau de commande.
La lentille surélevée offre une meilleure visibilité sous différents angles sur un panneau de commande.
Chers clients,
Chez FILN, nous sommes spécialisés dans la fourniture de voyants lumineux, de boutons-poussoirs et d'interrupteurs à bascule conçus avec précision et adaptés à vos besoins spécifiques. Bien que nos produits soient par défaut des plages de tension standard (12-24V et 110-220V), nous comprenons que les applications spécialisées exigent de la flexibilité.
Besoin d'une solution de tension personnalisée ? Il vous suffit de nous informer de vos spécifications de tension souhaitées (par exemple, 5V, 48V ou des plages non standard), et notre équipe d'ingénieurs élaborera une solution dans un délai de 10 à 15 jours ouvrables.
Pourquoi choisir FILN pour la fabrication sur mesure ?
✅ Expertise fiable : Plus de 20 ans d'expérience dans la production de composants électroniques de qualité industrielle.
✅ Personnalisation de bout en bout : Des ajustements de tension aux conceptions sur mesure (forme, couleur, indice de protection IP), nous nous adaptons à vos besoins.
✅ Qualité garantie : Toutes les commandes personnalisées subissent des tests rigoureux pour répondre aux normes CE/RoHS/IP65.
✅ Support évolutif : Qu'il s'agisse de prototypage ou de commandes en gros, nous assurons une livraison sans faille.
Comment ça marche
Consultation : Partagez vos exigences techniques par e-mail ou via notre formulaire de contact.
Conception et approbation : Recevez des modèles 3D ou des échantillons pour confirmation.
Production et contrôle qualité : Fabrication de précision avec des mises à jour en temps réel.
Expédition mondiale : Logistique traçable jusqu'à votre porte.
