Présentation du produit

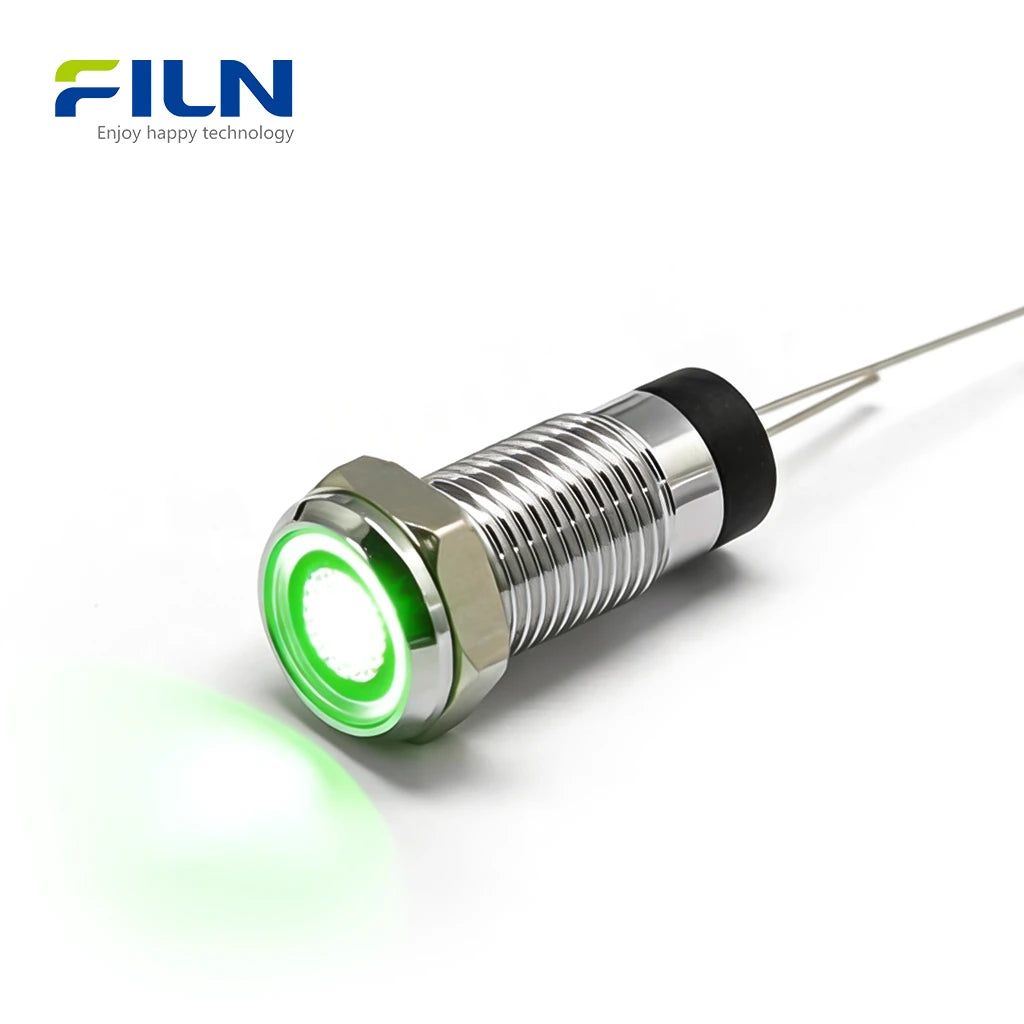

Le voyant LED 8mm (Modèle : FL1M-08FJ-2) de FILN est un voyant métallique haute performance conçu pour la signalisation industrielle de précision. Doté d'un design compact à corps court, ce modèle est spécifiquement conçu pour les installations où l'espace derrière le panneau est limité par rapport aux versions standard. Il offre une protection étanche IP67 et un boîtier métallique robuste, ce qui le rend idéal pour les panneaux de commande industriels, les machines CNC et les équipements marins[cite: 3]. Avec des perles LED non polaires et un support de tension polyvalent de 12V à 220V, il assure une surveillance fiable de l'état dans des environnements exigeants.
Spécifications rapides
| Trou de montage | 8 mm / 0,315 pouce |
|---|---|
| Tension | 12-24V / 110-220V (Personnalisable) |

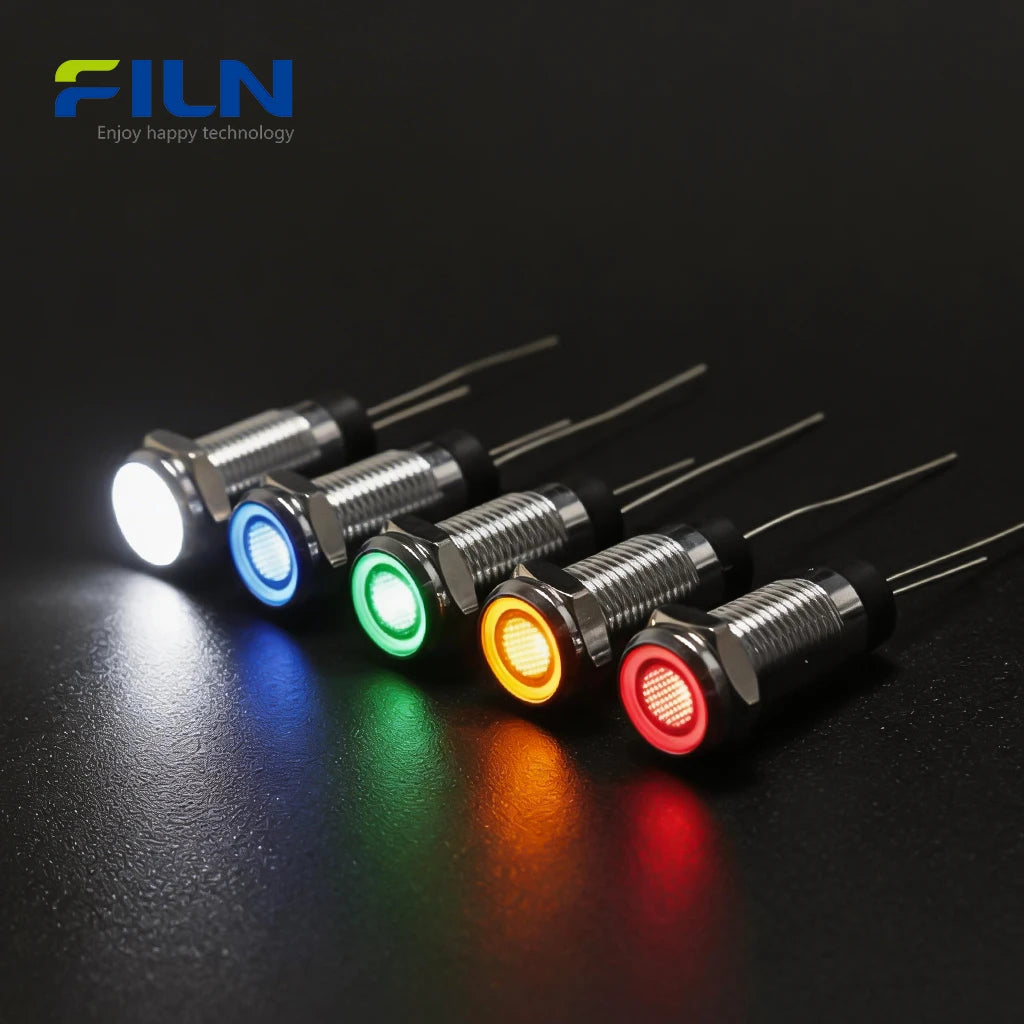

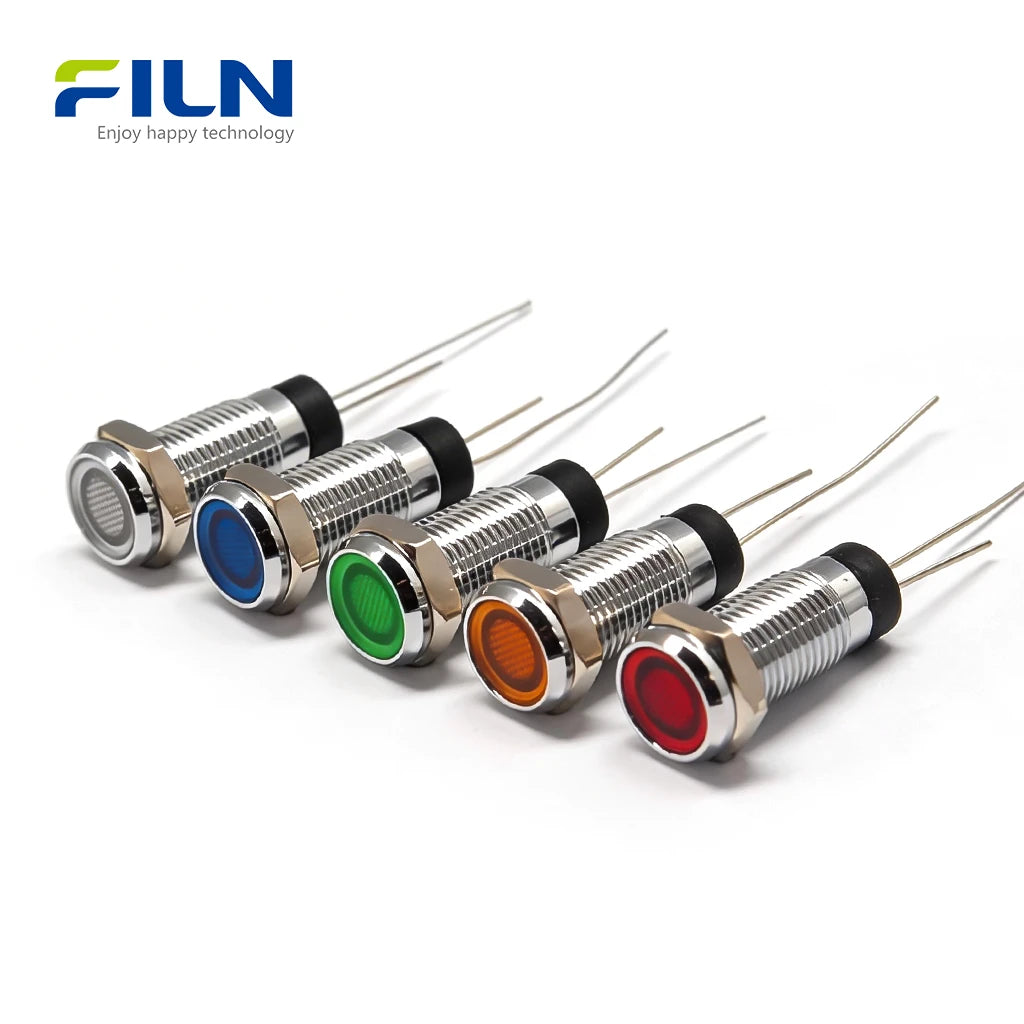

| Couleur LED | Rouge, Vert, Jaune, Bleu, Blanc |
| Indice d'étanchéité | IP65 / IP67 |
| Température de fonctionnement | -40℃ à +80℃ |
| Durée de vie | 50 000 heures |

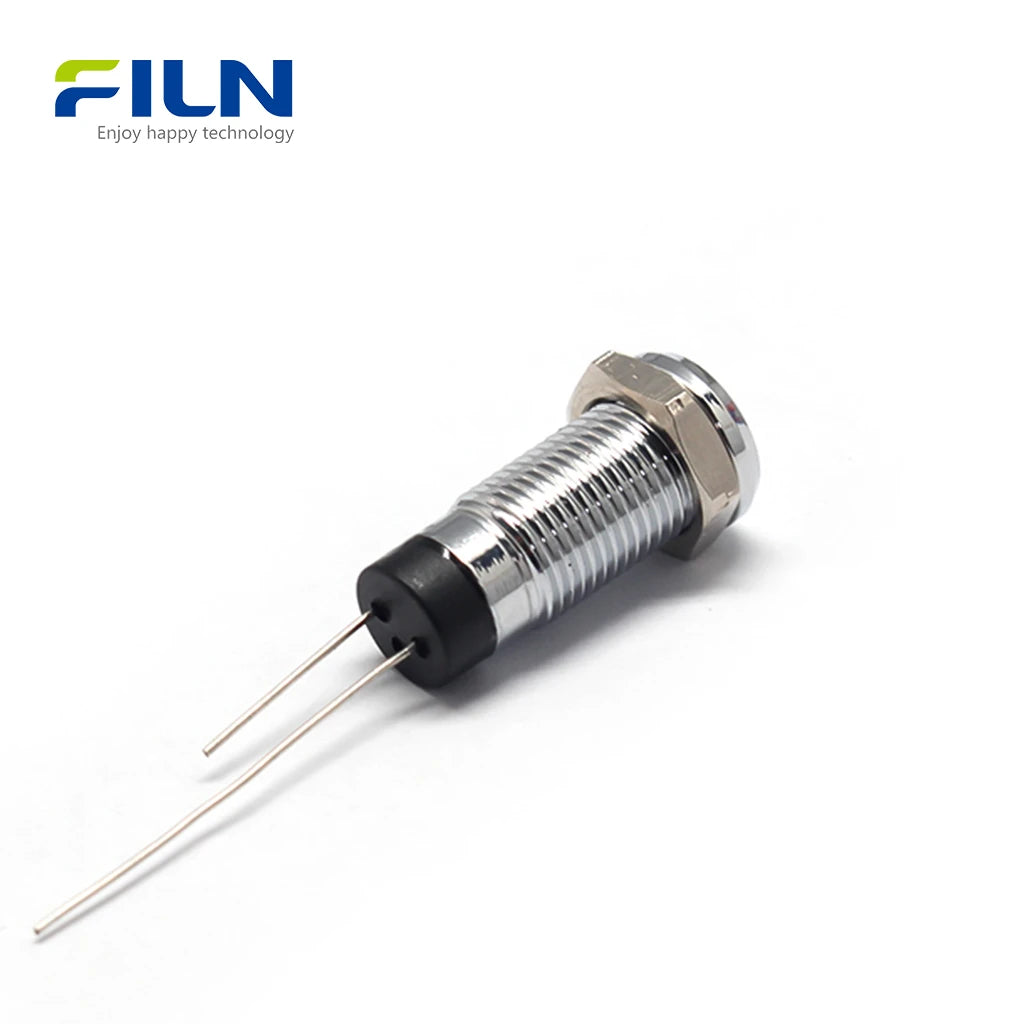

| Type de câblage | Type à broches (borne) |
Paramètres de fonctionnement nominaux
| Tension nominale | 12V / 24V / 110V / 220V (Personnalisé) |
|---|---|
| Fréquence (AC) | 50～60Hz |
| Courant nominal | ≤20mA |
Matériaux des composants
| Boîtier | Laiton nickelé / Acier inoxydable / Anodisé noir |
|---|---|
| Lentille | Polycarbonate (PC) |
| Bague d'étanchéité | Gel de silice (joint torique) |
| Borne | Broche à souder (cuivre) |
Caractéristiques générales
| Application | Indication de puissance / Signalisation d'état |
|---|---|
| Température de fonctionnement | -40℃～80℃ |
| Humidité relative | ≤85% à +40℃ |
| Pression atmosphérique | 86~106Kpa |
Propriétés électriques
| Paramètre | Condition de test | Exigence |
|---|---|---|
| Résistance d'isolement | DC500V pendant 1 minute | ≥100MΩ |
| Rigidité diélectrique | 1500VAC / 5mA / 60s | Pas de claquage |
Caractéristiques principales
- Haute luminosité LED : Visibilité claire même dans des environnements à forte lumière ambiante.

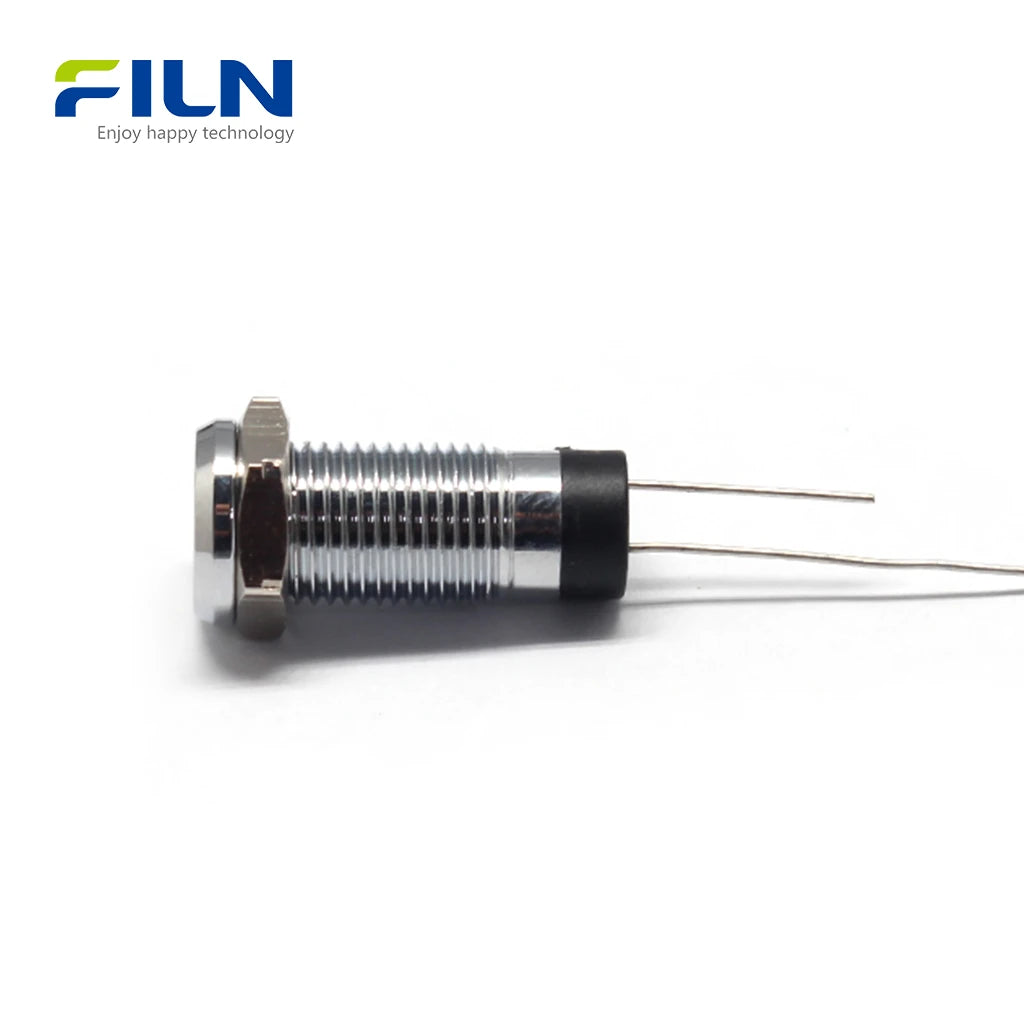

- Conception à corps court : Optimisé pour une installation dans des espaces restreints par rapport aux unités 8mm standard.
- IP67 étanche : Protection complète contre la poussière et l'immersion dans l'eau.

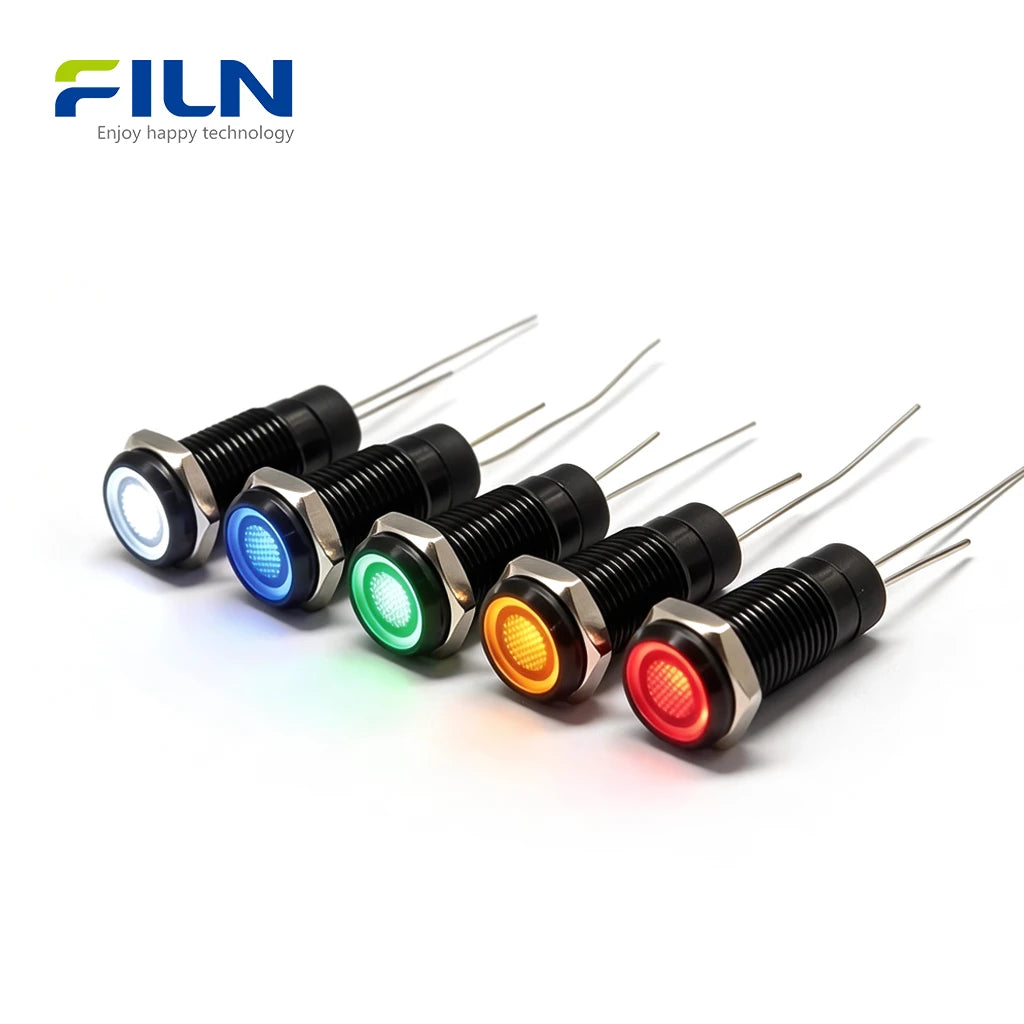

- Boîtier métallique robuste : Disponible en finitions chrome argenté ou anodisé noir.
- Polarité universelle : Les perles LED non polaires simplifient le câblage pour le courant alternatif et continu.
Applications typiques
- Panneaux de commande industriels et tableaux de distribution
- Machines CNC et équipements de précision
- Systèmes d'automatisation et robotique [cite: 3]
- Armoires électriques et consoles de surveillance de puissance [cite: 3]
- Navigation maritime et affichages de tableau de bord de véhicules
- Dispositifs de diagnostic médical et outils de laboratoire
Instructions d'installation
- Percez un trou de 8 mm de diamètre dans votre panneau de montage.
- Placez le joint torique sur la tête de l'indicateur.
- Insérez le voyant par l'avant du panneau.
- Fixez l'unité par l'arrière à l'aide de l'écrou M8 fourni (conception à filetage lisse).
- Connectez votre source d'alimentation aux bornes à broches par soudure ou connecteurs compatibles.
Qu'est-ce qu'un voyant lumineux LED ?
Un voyant lumineux LED (également appelé lampe témoin) est un dispositif de signalisation visuelle essentiel utilisé dans les machines industrielles pour indiquer l'état de fonctionnement d'un circuit. Contrairement aux lampes traditionnelles, les versions LED offrent une longévité supérieure et une meilleure résistance aux vibrations. Le modèle FL1M-08FJ-2 utilise des bornes à broches (broches à souder), qui offrent une connexion plus compacte et permanente par rapport aux bornes "à lame" ou "à fourche", ce qui les rend idéales pour les panneaux de commande à haute densité où l'espace est une contrainte.
Avantage direct de l'usine FILN
- ✅ Fabricant direct : Meilleur prix et contrôle qualité depuis notre usine de Wenzhou.
- ✅ Personnalisation : Tension, longueur de fil et types de connecteurs adaptés à vos spécifications.
- ✅ Expédition rapide : Logistique mondiale pour un délai d'exécution rapide des projets.
Site officiel : www.filn.com
Contactez-nous : inquiry@cnylin.com.cn
Foire aux questions
1. La polarité de la LED est-elle sensible ?
Non, ce modèle utilise des perles LED non polaires, fonctionnant avec un câblage positif et négatif.
Non, ce modèle utilise des perles LED non polaires, fonctionnant avec un câblage positif et négatif.
2. Quelle est la différence entre les bornes à broches et les fils conducteurs ?
Les bornes à broches permettent un soudage direct ou un montage sur PCB, offrant un profil plus court que les fils pré-câblés.
Les bornes à broches permettent un soudage direct ou un montage sur PCB, offrant un profil plus court que les fils pré-câblés.
3. Puis-je l'utiliser pour du 220V AC ?
Oui, nous proposons des versions avec résistance intégrée compatibles avec des tensions de 12V à 220V.
Oui, nous proposons des versions avec résistance intégrée compatibles avec des tensions de 12V à 220V.
4. Le boîtier est-il résistant à la corrosion ?
Oui, les options en laiton nickelé ou en acier inoxydable offrent une excellente résistance à la corrosion.
Oui, les options en laiton nickelé ou en acier inoxydable offrent une excellente résistance à la corrosion.
5. Quelle est l'indice d'étanchéité ?
Cet indicateur est classé IP67, ce qui signifie qu'il est étanche à la poussière et protégé contre l'immersion dans l'eau.
Cet indicateur est classé IP67, ce qui signifie qu'il est étanche à la poussière et protégé contre l'immersion dans l'eau.
6. En quoi le FL1M-08FJ-2 diffère-t-il du FJ-1 ?
Le FJ-2 a un corps plus court, ce qui en fait le meilleur choix pour les boîtiers d'installation peu profonds.
Le FJ-2 a un corps plus court, ce qui en fait le meilleur choix pour les boîtiers d'installation peu profonds.
7. Quelles couleurs sont disponibles ?
Nous fournissons des LED rouges, vertes, jaunes, bleues et blanches.
Nous fournissons des LED rouges, vertes, jaunes, bleues et blanches.
8. Inclut-il les accessoires de montage ?

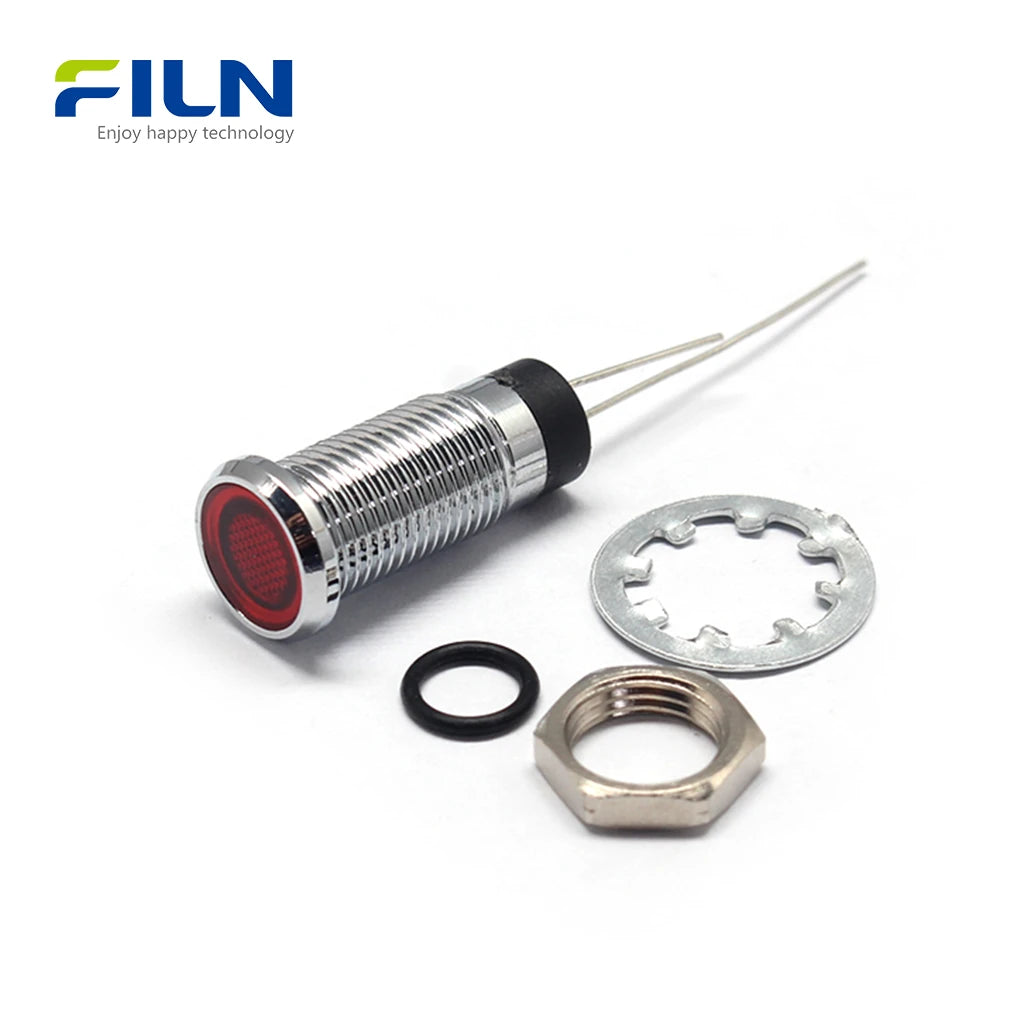

Oui, chaque unité est livrée avec un joint torique étanche et un écrou métallique M8.
Oui, chaque unité est livrée avec un joint torique étanche et un écrou métallique M8.
9. Quelle est la durée de vie typique ?
Nos LED ont une durée de vie nominale de 50 000 heures de fonctionnement continu.
Nos LED ont une durée de vie nominale de 50 000 heures de fonctionnement continu.
10. Soutenez-vous la personnalisation en petites séries ?
Oui, en tant qu'usine, nous pouvons personnaliser les types de fils et les tensions pour les petites commandes.
Oui, en tant qu'usine, nous pouvons personnaliser les types de fils et les tensions pour les petites commandes.
Chers clients,
Chez FILN, nous sommes spécialisés dans la fourniture de voyants lumineux, de boutons-poussoirs et d'interrupteurs à bascule conçus avec précision et adaptés à vos besoins spécifiques. Bien que nos produits soient par défaut des plages de tension standard (12-24V et 110-220V), nous comprenons que les applications spécialisées exigent de la flexibilité.
Besoin d'une solution de tension personnalisée ? Il vous suffit de nous informer de vos spécifications de tension souhaitées (par exemple, 5V, 48V ou des plages non standard), et notre équipe d'ingénieurs élaborera une solution dans un délai de 10 à 15 jours ouvrables.
Pourquoi choisir FILN pour la fabrication sur mesure ?
✅ Expertise fiable : Plus de 20 ans d'expérience dans la production de composants électroniques de qualité industrielle.
✅ Personnalisation de bout en bout : Des ajustements de tension aux conceptions sur mesure (forme, couleur, indice de protection IP), nous nous adaptons à vos besoins.
✅ Qualité garantie : Toutes les commandes personnalisées subissent des tests rigoureux pour répondre aux normes CE/RoHS/IP65.
✅ Support évolutif : Qu'il s'agisse de prototypage ou de commandes en gros, nous assurons une livraison sans faille.
Comment ça marche
Consultation : Partagez vos exigences techniques par e-mail ou via notre formulaire de contact.
Conception et approbation : Recevez des modèles 3D ou des échantillons pour confirmation.
Production et contrôle qualité : Fabrication de précision avec des mises à jour en temps réel.
Expédition mondiale : Logistique traçable jusqu'à votre porte.
Contactez-nous dès aujourd'hui
E-mail : inquiry@cnylin.com.cn
