Qu'est-ce qu'un interrupteur à bascule 3 broches ?
Un interrupteur à bascule à 3 broches est un composant de commande électrique caractérisé par un mécanisme de "bascule" qui alterne entre trois états distincts. Le modèle FL3-KCD1-121-13X fonctionne comme un dispositif unipolaire à double jet (SPDT) avec une fonction ON-OFF-ON. Il est conçu pour gérer deux circuits séparés ou fournir un contrôle multidirectionnel dans un boîtier circulaire compact unique. Cet interrupteur est une norme pour les ingénieurs à la recherche d'une gestion manuelle fiable et non éclairée de l'alimentation.
Présentation du produit

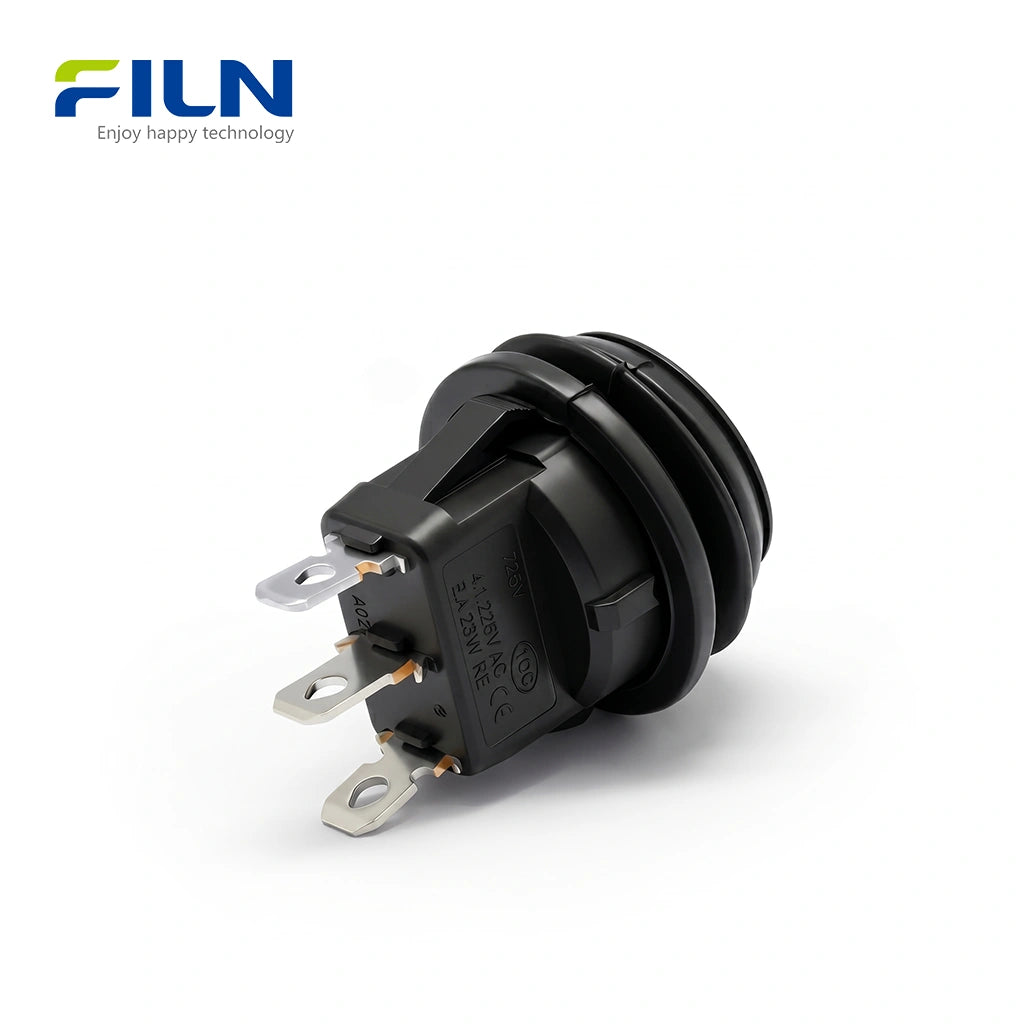

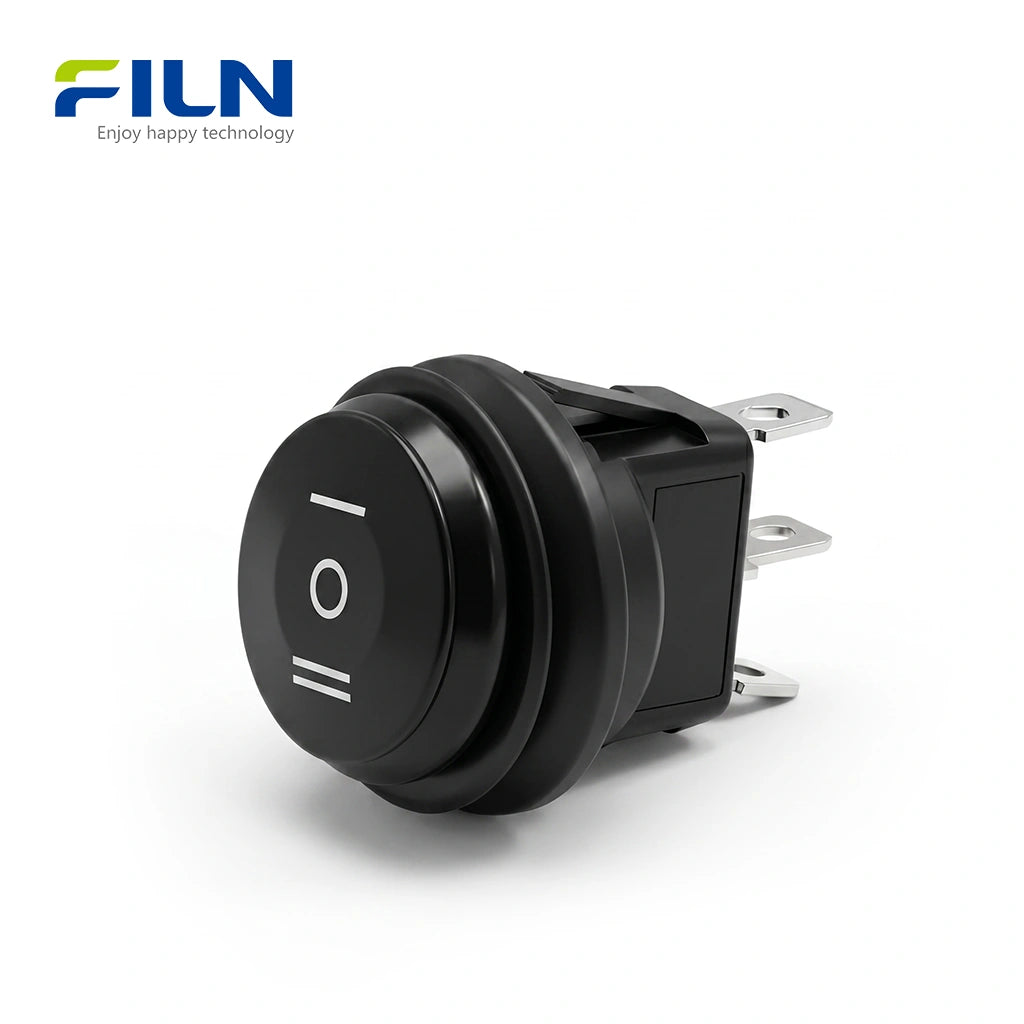

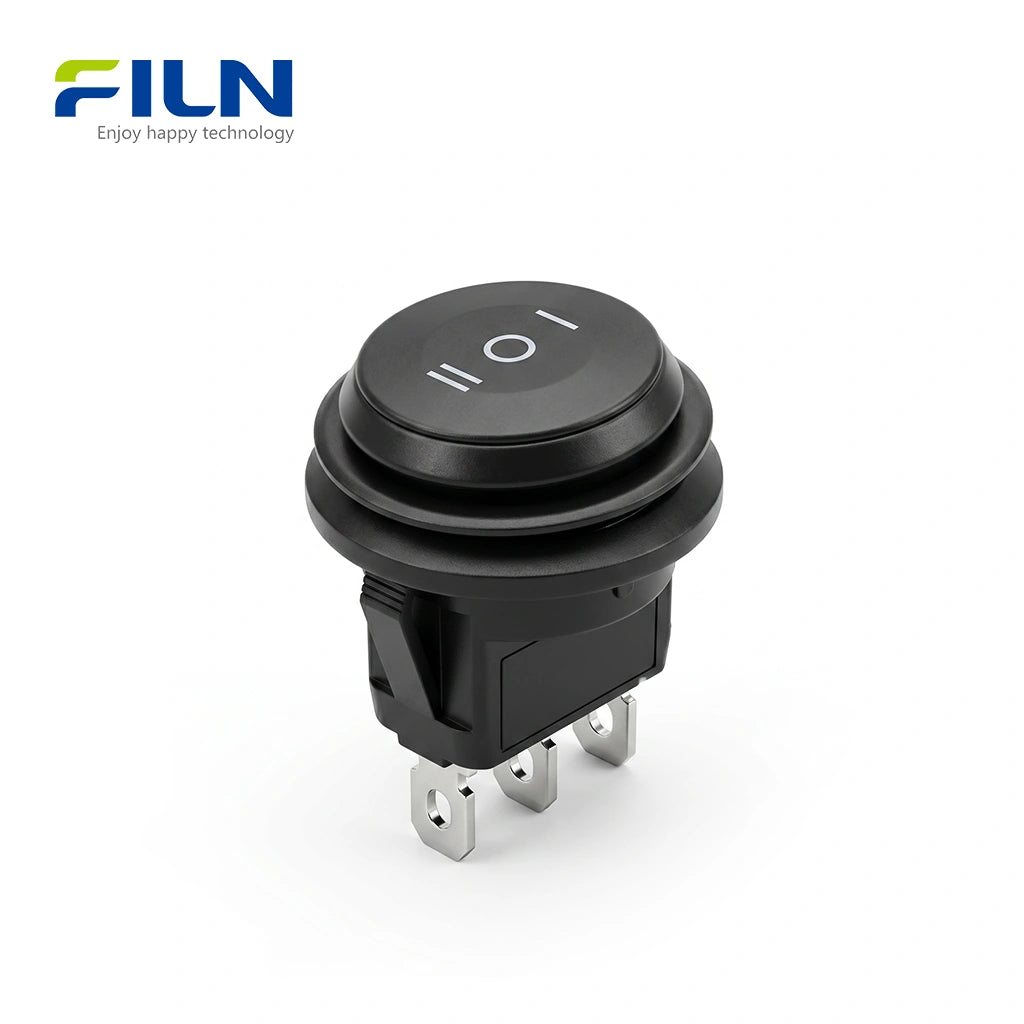

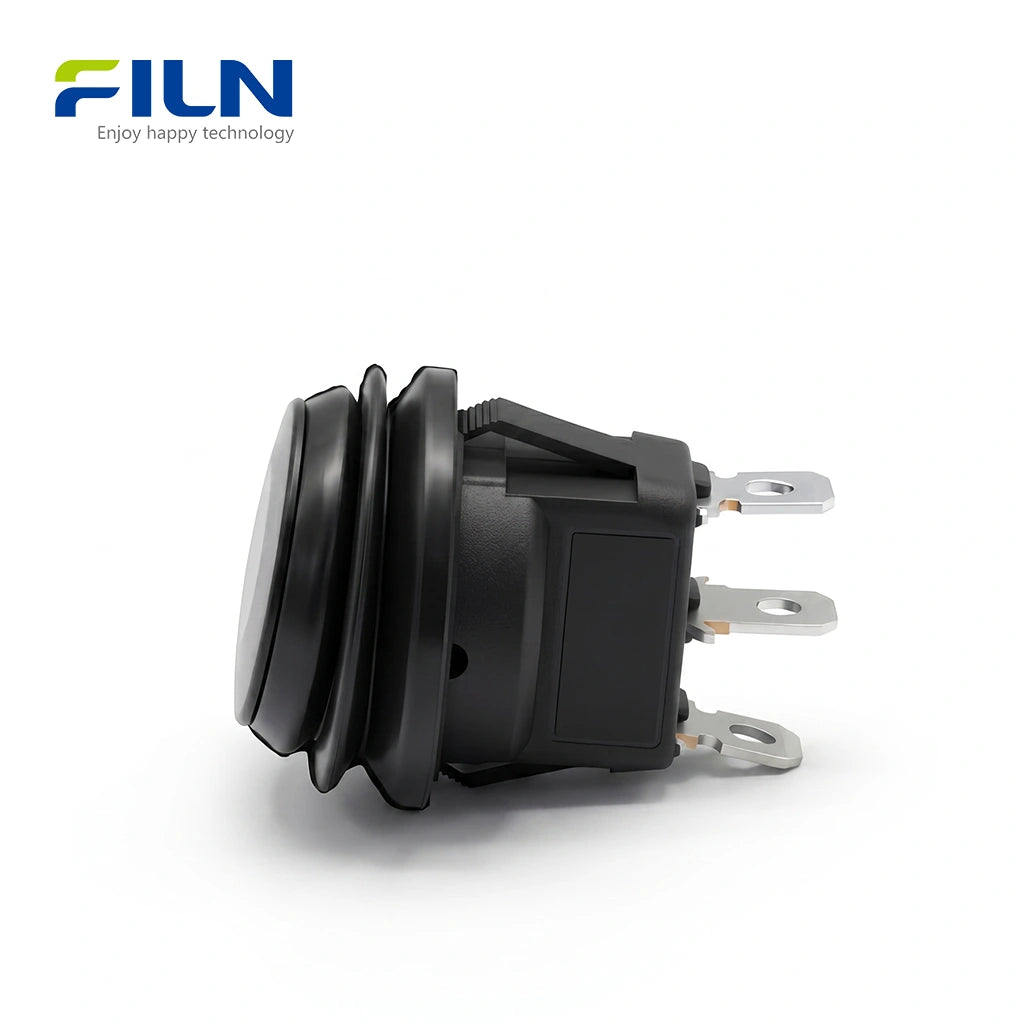

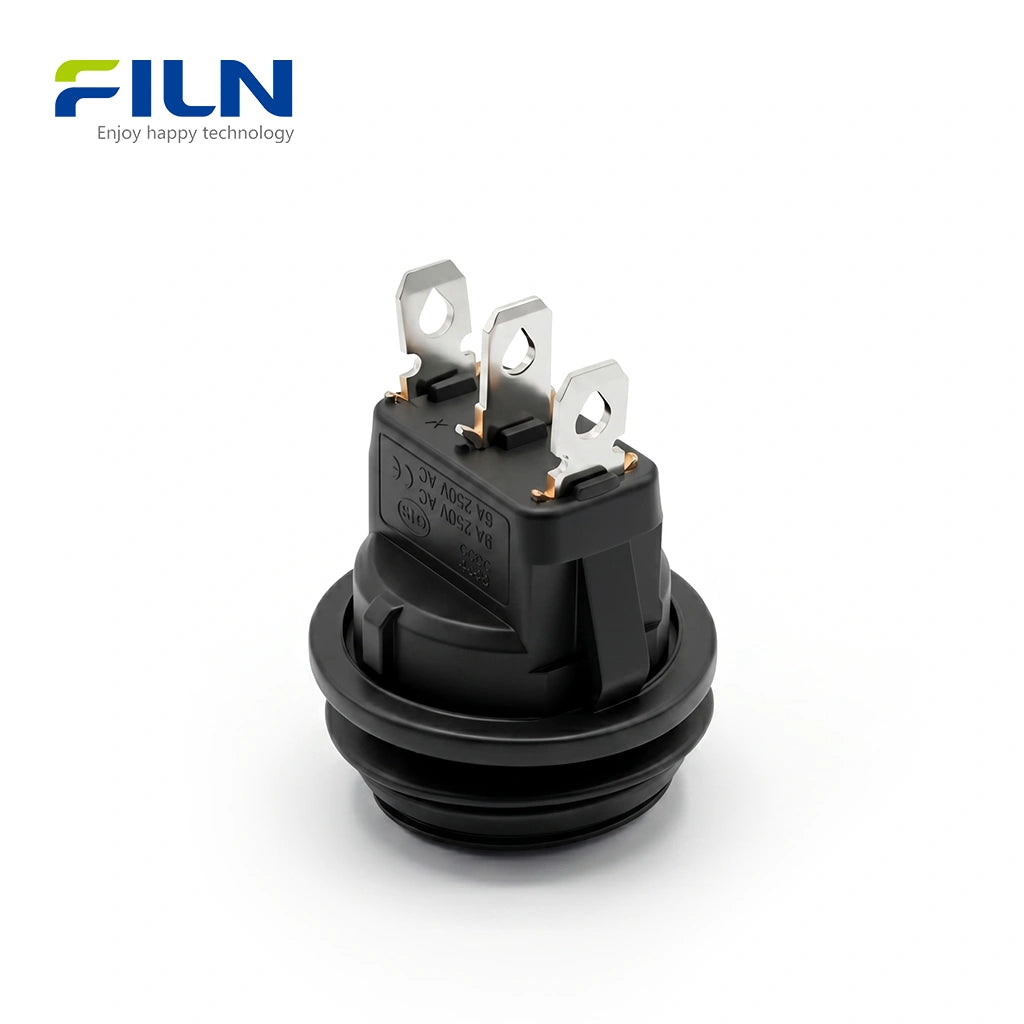

L'interrupteur à bascule à 3 broches FILN est un mini-interrupteur rond KCD1 standard du marché, doté d'un design unique "rond en haut, carré en bas". Ce modèle noir non éclairé offre une esthétique épurée et polyvalente adaptée aux panneaux de commande professionnels. Fabriqué à partir de Nylon PA66 de haute qualité et de contacts en argent AgCdO12, il assure une conductivité électrique et une stabilité thermique supérieures. Avec des certifications mondiales telles que ISO9001, CE, VDE, RoHS, SGS, UL et IP65, cet interrupteur est le choix préféré pour les machines industrielles, les dispositifs médicaux et les appareils électroménagers haut de gamme.
EXPLOREZ PLUS DE SOLUTIONS INDUSTRIELLES
Cliquez pour voir toutes les séries d'interrupteurs à bascule FILN →Spécifications rapides
| Numéro de modèle | FL3-KCD1-121-13X |
| Diamètre de montage | φ19.6MM / 0.77 pouces |
| Fonction de l'interrupteur | ON-OFF-ON (3 positions) |
| État de la LED / Lampe | Non éclairé |
| Broches de bornes | Connexion rapide à 3 broches |
| Apparence | Tête ronde / Boîtier noir |
Paramètres de performance
| Tension/Courant nominal | 30A 250VAC / 18(12)A 125VAC |
| Résistance de contact | ≤50mΩ |
| Résistance isolée | ≥100mΩ / 500VDC |
| Rigidité diélectrique | 1500VAC / 5mA 60s |
| Endurance électrique | 10 000 cycles |
| Température ambiante | -40℃ à +125℃ |
| Indice de protection | IP65 / IP66 |
Matériaux des composants
| Nom des accessoires | Matériau |
|---|---|
| Feuille transparente | PC |
| Base inférieure | PA66 (Nylon) |
| Points de contact | AgCdO12 (Alliage d'argent) |
| Broche / Carte à ressort | Laiton H62 |
| Cache étanche | Caoutchouc Nitrile |
Caractéristiques générales
| Application | Utilisation générale de l'interrupteur à bascule série KCD1 |
| Humidité relative | 45% ～ 85% |
| Pression atmosphérique | 86 ～ 106 Kpa |
| Condition d'essai atmosphérique | Température ambiante de 5℃ ～ 35℃ |
Tests de fiabilité détaillés
| Projet | Condition et exigence de test |
|---|---|
| Résistance de contact | Mesurée à faibles courants (1KHz) ≤50mΩ |
| Résistance des bornes | Charge statique de 80N pendant 60s sans dommage |
| Soudabilité | 235±5℃ pendant 3s ; >90% de couverture |
| Durée de vie mécanique | 20 000 cycles sans charge (60 ops/min) |
| Thermostabilité | 72h à 125±2℃ ; structure intacte |
Large éventail d'applications
L'interrupteur à bascule à 3 broches est omniprésent dans les systèmes de contrôle de puissance. Sa conception à 3 positions est idéale pour les fonctions nécessitant un état "OFF" central entre deux modes actifs. Les applications courantes comprennent :
- Appareils électroménagers : Cafetières, distributeurs d'eau et friteuses à air.
- Médical : Échographes de diagnostic et équipements centrifuges.
- Industriel : Panneaux de commande CNC et boîtes de distribution d'énergie.
- Transport : Éclairage de camping-car, commandes de cabine marine et fonctions de tableau de bord.
Guide d'installation
- Découpe : Créez une ouverture ronde précise de φ19.6MM dans votre panneau.
- Insertion : Alignez l'interrupteur et insérez-le dans le panneau par l'avant.
- Fixation : Les clips latéraux à enclenchement intégrés verrouilleront automatiquement l'interrupteur en place.
- Câblage : Connectez votre ligne d'alimentation commune à la broche centrale et les charges de l'appareil aux broches extérieures.
Schéma de câblage complet et guide de l'interrupteur à bascule 3 broches 3 voies
Un schéma de câblage d'interrupteur à bascule à 3 broches est essentiel pour les projets nécessitant le contrôle de deux circuits électriques distincts. Cette configuration spécifique, couramment trouvée dans les interrupteurs de la série KCD1, fonctionne comme un interrupteur unipolaire à double jet (SPDT) avec une fonctionnalité "On-Off-On". Elle permet à une seule source d'alimentation d'alterner entre deux dispositifs différents ou de rester dans une position neutre centrale où les deux sont déconnectés.
Comment câbler un interrupteur à bascule 3 broches 3 voies : Instructions étape par étape
Le câblage d'un interrupteur non éclairé à 3 voies implique la gestion d'une entrée d'alimentation commune et de deux charges de sortie indépendantes. Suivez ces étapes pour une configuration correcte :
- 1. Entrée d'alimentation centrale (broche commune) : Connectez le fil positif (+) de votre alimentation à la broche centrale de l'interrupteur à bascule. Cette broche agit comme le terminal commun qui distribue l'alimentation aux deux autres broches.
- 2. Connexion du dispositif 1 : Connectez la broche inférieure de l'interrupteur à l'entrée positive de votre premier dispositif (Dispositif 1). En position "Bas", le circuit vers ce dispositif est fermé.
- 3. Connexion du dispositif 2 : Connectez la broche supérieure de l'interrupteur à l'entrée positive de votre deuxième dispositif (Dispositif 2). En position "Haut", l'alimentation est redirigée ici.
- 4. Mise à la terre du circuit : Connectez les bornes négatives (-) des dispositifs 1 et 2 directement à la borne négative de la source d'alimentation. Comme il s'agit d'un interrupteur non éclairé, l'interrupteur lui-même n'a pas besoin de connexion à la terre.
Tableau logique de fonctionnement de l'interrupteur
| État de l'interrupteur | État du dispositif 1 | État du dispositif 2 |
|---|---|---|
| Position HAUT | ÉTEINT | ALLUMÉ (Actif) |
| Normal (Milieu) | ÉTEINT (Repos) | ÉTEINT (Repos) |
| Position BAS | ALLUMÉ (Actif) | ÉTEINT |
Considérations techniques d'installation
- Fonctionnalité On-Off-On : Cette configuration à 3 broches est unique car la position centrale agit comme un état "Off" complet pour les deux appareils, ce qui la rend parfaite pour inverser les moteurs ou basculer entre deux modes d'éclairage différents.
- Notes de la série KCD1 : La plupart des interrupteurs KCD1 sont conçus pour 6A 250VAC ou 10A 125VAC. Assurez-vous que votre charge ne dépasse pas ces spécifications électriques pour éviter la soudure des contacts internes.
- Terminaison des fils : Pour les applications à courant élevé, utilisez des connecteurs à cosse femelle de haute qualité. Assurez-vous qu'ils sont bien ajustés aux bornes de 4,8 mm ou 6,3 mm pour maintenir une faible résistance et éviter l'accumulation de chaleur.
Figure 1 : Schéma de connexion de l'interrupteur à bascule 3 broches 3 voies
Utilitaire industriel : Fonctionnement des interrupteurs à bascule 3 voies
Dans les environnements industriels, l'interrupteur à bascule à 3 broches sert d'interface critique pour la logique "A-OFF-B". Contrairement à un simple interrupteur ON-OFF à 2 broches, la variante ON-OFF-ON à 3 broches permet aux opérateurs de basculer entre deux modes fonctionnels — tels que le passage du mode "Manuel" au mode "Automatique" — tout en offrant un état neutre central pour assurer la sécurité pendant la maintenance. Cette simplicité mécanique réduit le risque de défaillance électrique par rapport aux contrôleurs numériques complexes, offrant une solution robuste et tactile pour les systèmes à forte charge.
Fourniture directe d'usine FILN
FILN est un fabricant de classe mondiale de composants de commutation haut de gamme. Nous offrons :
- Pas de MOQ pour les modèles standard.
- Livraison rapide sur toutes les séries KCD1.
- Personnalisation de la tension.
- Personnalisation de la longueur du fil.
- Personnalisation du connecteur.
- Expédition mondiale.
Site Web officiel : www.filn.com
Courriel : inquiry@cnylin.com.cn
Foire aux questions
1. Qu'est-ce qu'un interrupteur à bascule 3 broches sans lumière ?
C'est un interrupteur SPDT ON-OFF-ON qui utilise trois bornes pour contrôler deux circuits sans indicateur LED interne.
2. Puis-je utiliser cet interrupteur non éclairé à 3 broches pour l'inversion de moteur ?
Oui, un interrupteur ON-OFF-ON à 3 broches est couramment utilisé dans les circuits CC pour changer la polarité et inverser le sens de rotation du moteur.
3. Quel est l'avantage d'un interrupteur à bascule 3 broches non éclairé ?
Les interrupteurs non éclairés n'ont pas de lampe interne susceptible de griller, offrant une fiabilité supérieure et une connexion à 3 fils plus simple.
4. Le FL3-KCD1-121-13X s'adapte-t-il à un trou standard de 19 mm ?
Oui, il est conçu pour une découpe de montage de φ19.6MM (0.77 pouce), ce qui est standard pour les mini-interrupteurs à bascule.
5. Cet interrupteur à bascule 3 broches 3 voies est-il étanche ?
Il possède un indice de protection IP65, ce qui le rend résistant aux éclaboussures et adapté aux environnements industriels humides.
6. Quel est le courant nominal de cet interrupteur à bascule 3 broches ?
Il est évalué à 30A 250VAC, ce qui est suffisant pour la plupart des appareils industriels et commerciaux.
7. Comment câbler un interrupteur à bascule à 3 broches ?
Connectez la source d'alimentation à la broche centrale et vos deux charges aux broches extérieures pour alterner l'alimentation entre elles.
8. Le Nylon PA66 est-il utilisé dans le boîtier ?
Oui, FILN utilise du Nylon PA66 haute température pour la base afin d'assurer la sécurité incendie et la durabilité structurelle.
9. FILN peut-il fournir des faisceaux de câbles personnalisés pour les interrupteurs à 3 broches ?
Oui, nous offrons une personnalisation complète, y compris des fils pré-soudés et des types de connecteurs spécifiques pour votre ligne de production.
10. Cet interrupteur à bascule à 3 broches est-il certifié UL ?
Oui, notre série KCD1 est entièrement certifiée par UL, CE et VDE pour la conformité internationale.
