Présentation du produit

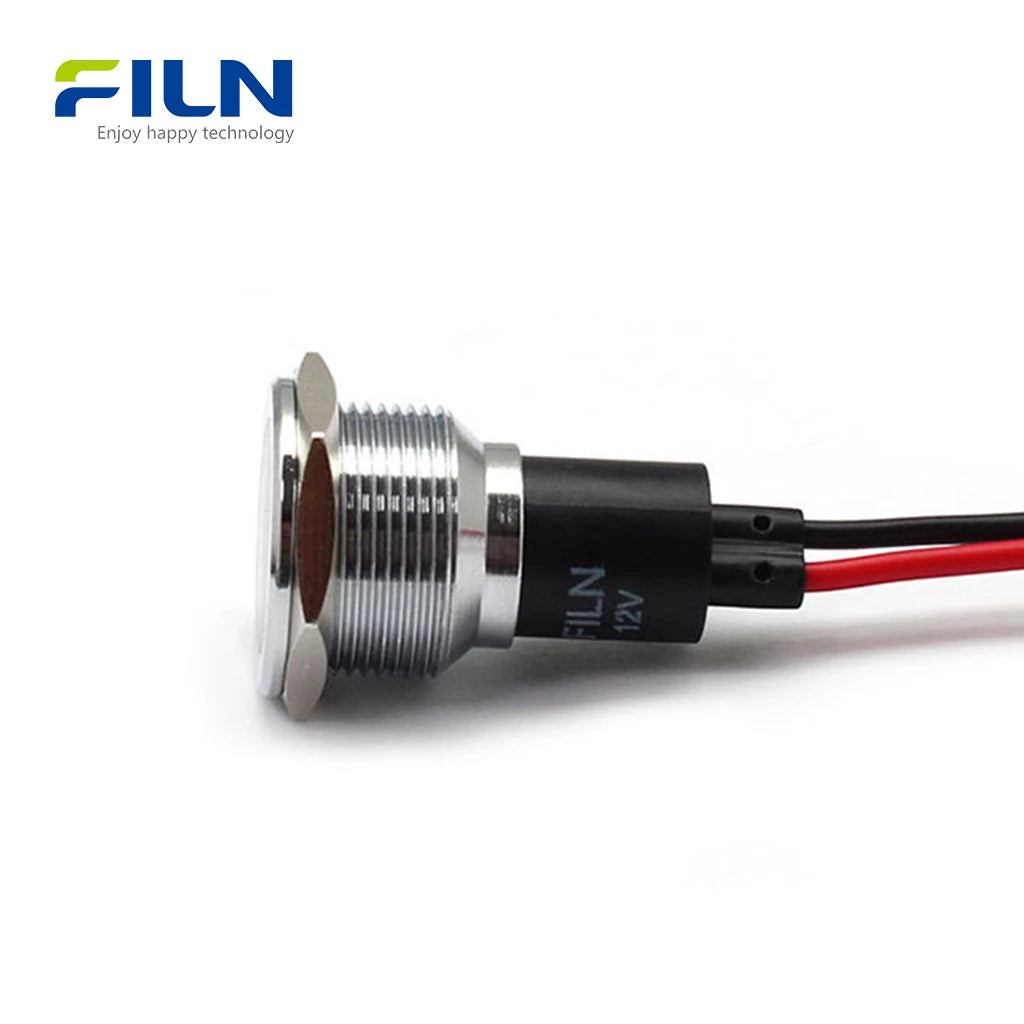

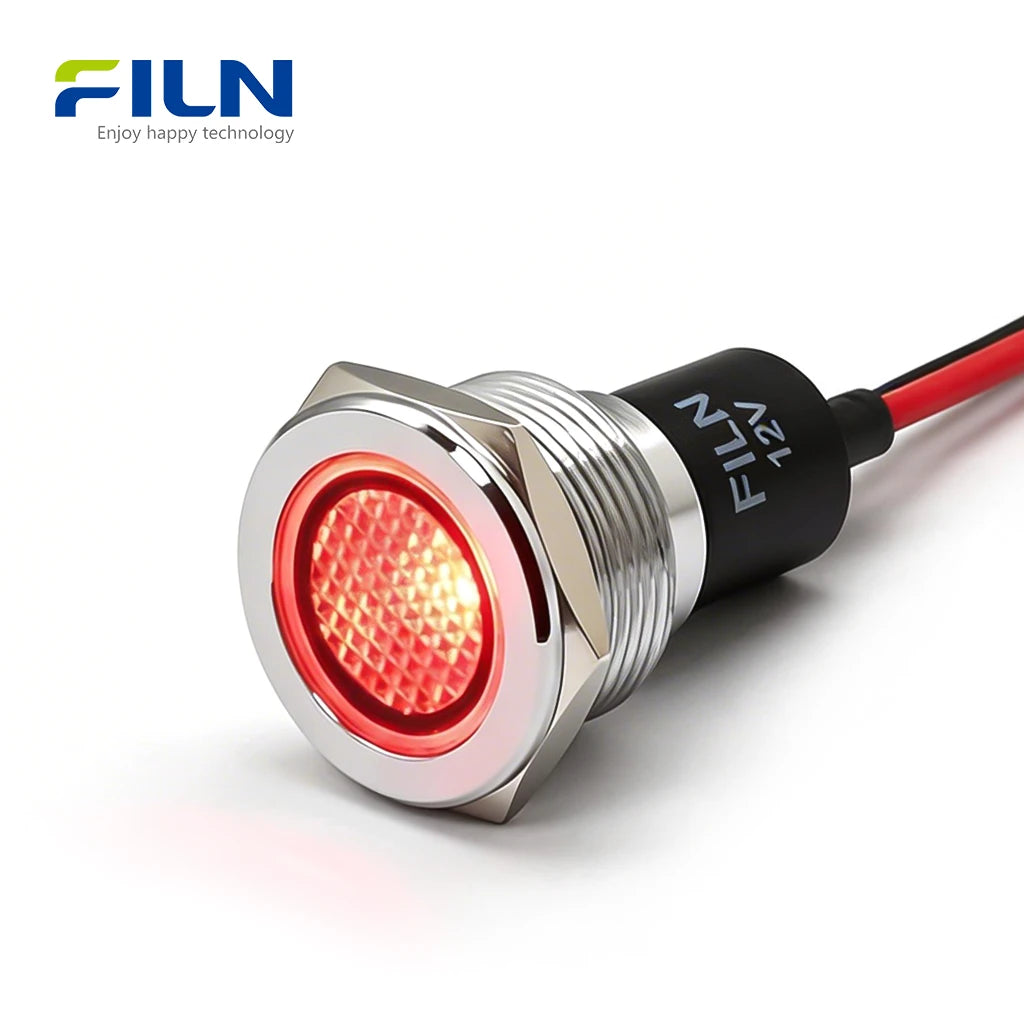

Le voyant lumineux rouge (Modèle : FL1M-19FW-1) de FILN est une solution de signalisation industrielle polyvalente conçue pour une transmission de signal haute performance. Certifié ISO9001, CE, VDE, RoHS, SGS, UL et IP65/67, cet indicateur métallique de 19 mm est conçu pour la longévité. Doté d'une tête plate (montage encastré), il offre une esthétique épurée et une résistance supérieure aux chocs mécaniques. Contrairement aux versions enfichables, ce modèle est livré avec des fils conducteurs préinstallés de 15 cm, offrant une connexion plus fiable et résistante aux vibrations pour les grands et petits appareils électriques. Qu'il soit intégré dans des systèmes automobiles 12VDC ou des machines industrielles 220VAC, le voyant lumineux métallique étanche de FILN assure une performance stable et une installation rapide dans toute application de montage sur panneau.
SPÉCIFICATIONS RAPIDES
| Trou de montage | 19 mm / 0,75 pouce |
|---|---|
| Tension | 12-24V, 110-220V (Personnalisable) |

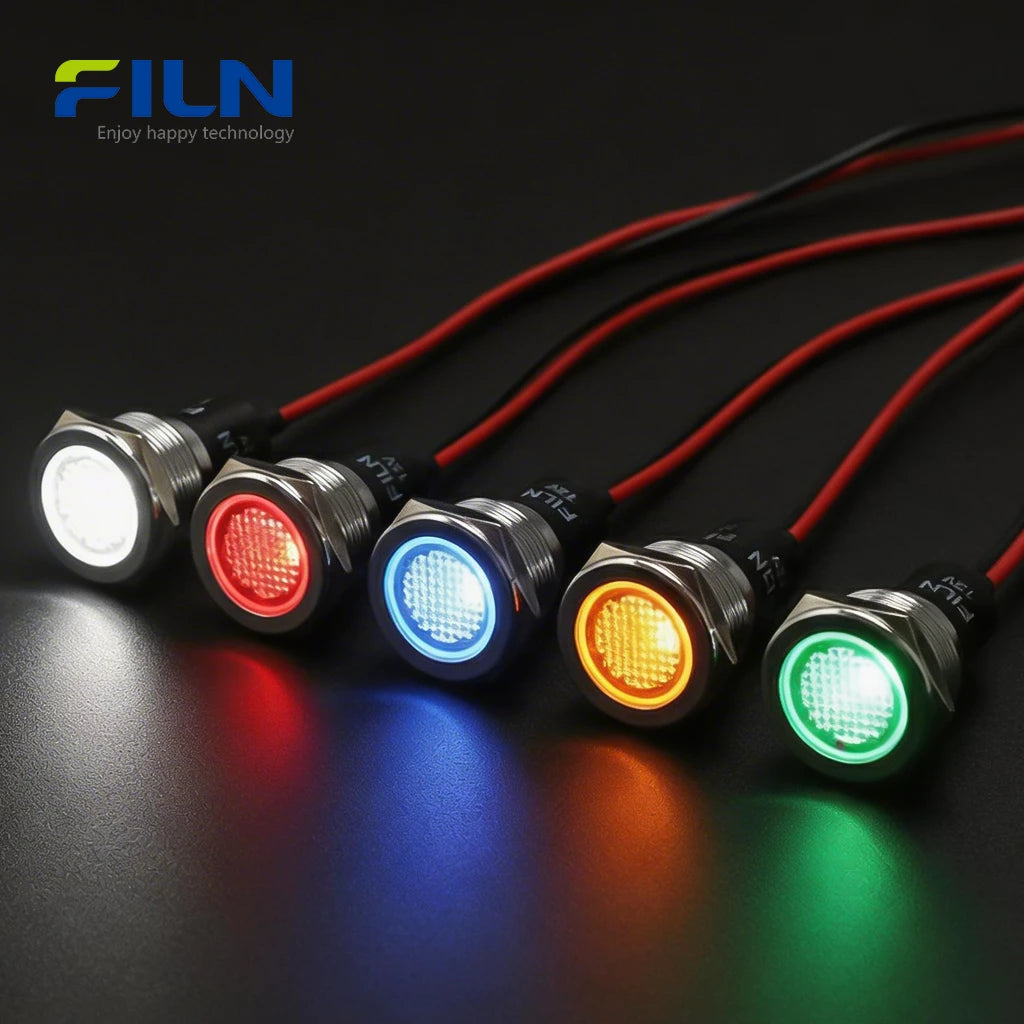

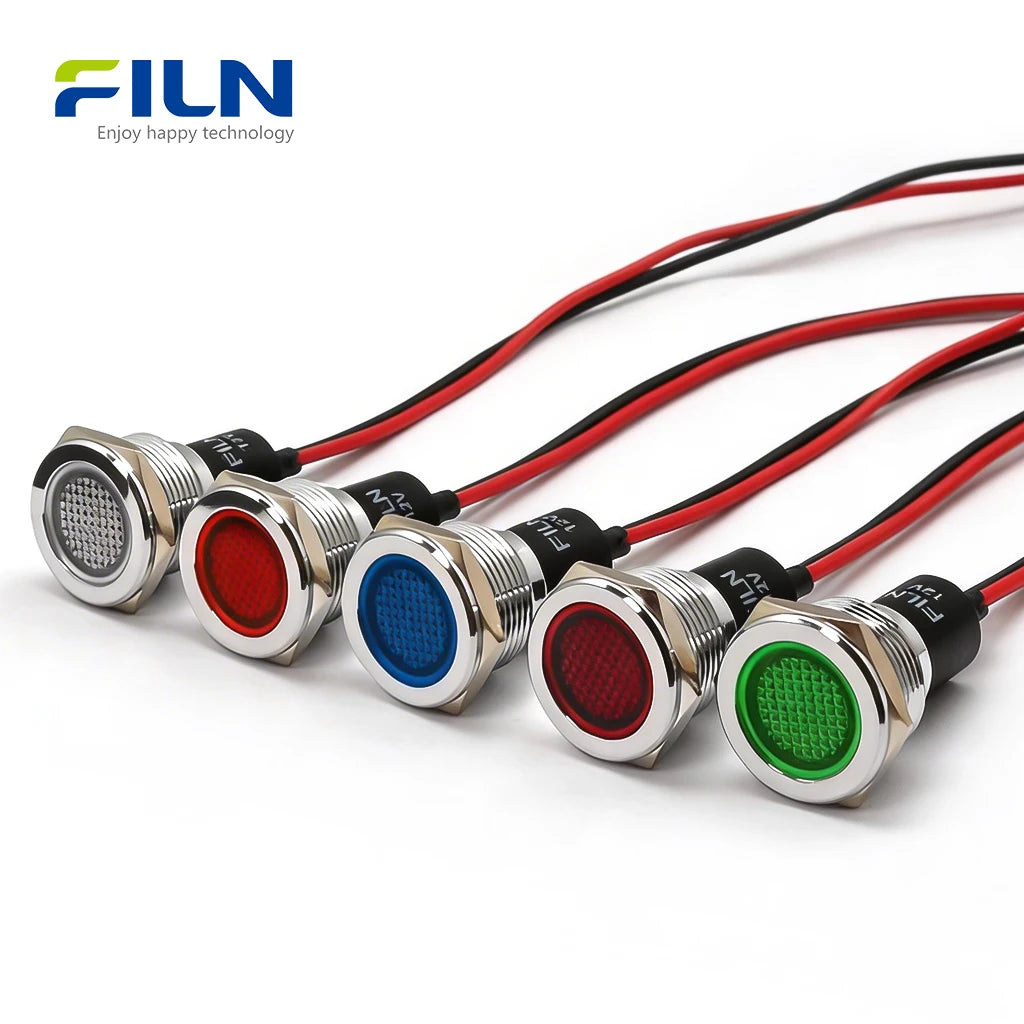

| Couleur LED | Rouge (par défaut), vert, jaune, bleu, blanc |
| Indice d'étanchéité | IP65 / IP67 |
| Type de câblage | Fil conducteur de 15 cm (longueur personnalisable disponible) |
| Forme de la tête | Tête ronde plate |
Liste des matériaux des composants
| Nom du composant | Matériau | Remarque |
|---|---|---|
| Coque | Alliage de cuivre | Argent nickelé ou anodisé noir |
| Support de lampe | PA66 Nylon | Haute résistance et résistance à la température |
| Abat-jour | PC Polycarbonate | Conception plate, haute transmittance lumineuse |
| Fils | PVC / Norme UL | Fils conducteurs pré-soudés de 15 cm |
| Joint torique | Gel de silice | Protection étanche de 19 mm |
| Écrou | Alliage de cuivre | Écrou M19 pour fixation serrée sur panneau |
PARAMÈTRES DE FONCTIONNEMENT NOMINAUX
| Tension nominale | Personnalisé (12V-220V) |
|---|---|
| Fréquence (CA) | 50～60Hz |
| Courant nominal | ≤20mA |
MATÉRIAUX DES COMPOSANTS
| Boîtier | Laiton nickelé / Anodisé noir |
|---|---|
| Lentille | Lentille PC plate |
| Bague d'étanchéité | Silicone industriel |
| Matériau du fil | Fils PVC standard UL1007 |
CARACTÉRISTIQUES GÉNÉRALES
| Température de fonctionnement | -40℃ ～ 80℃ |
|---|---|
| Humidité relative | ≤85% à +40℃ |
| Pression atmosphérique | 86 ～ 106Kpa |
| Indice d'étanchéité | IP65 / IP67 |
PROPRIÉTÉS ÉLECTRIQUES
| Paramètre | Condition de test | Exigence |
|---|---|---|
| Résistance d'isolement | DC500V pendant 1 minute | ≥100MΩ |
| Rigidité diélectrique | 1500VAC / 5mA / 60s | Aucun claquage |
CARACTÉRISTIQUES DE DURABILITÉ
| Durée de vie en fonctionnement continu | Test de charge 30mA | 50 000+ heures |
|---|
PERFORMANCE DE RÉSISTANCE
| Haute température | 80℃ / 96h |
|---|---|
| Basse température | -40℃ / 96h |
| Résistance à l'humidité | 40℃ 90-95%HR / 96h |
PRINCIPALES CARACTÉRISTIQUES
- Tête ronde plate : Le design épuré et affleurant est résistant aux chocs et facile à intégrer dans les équipements modernes.

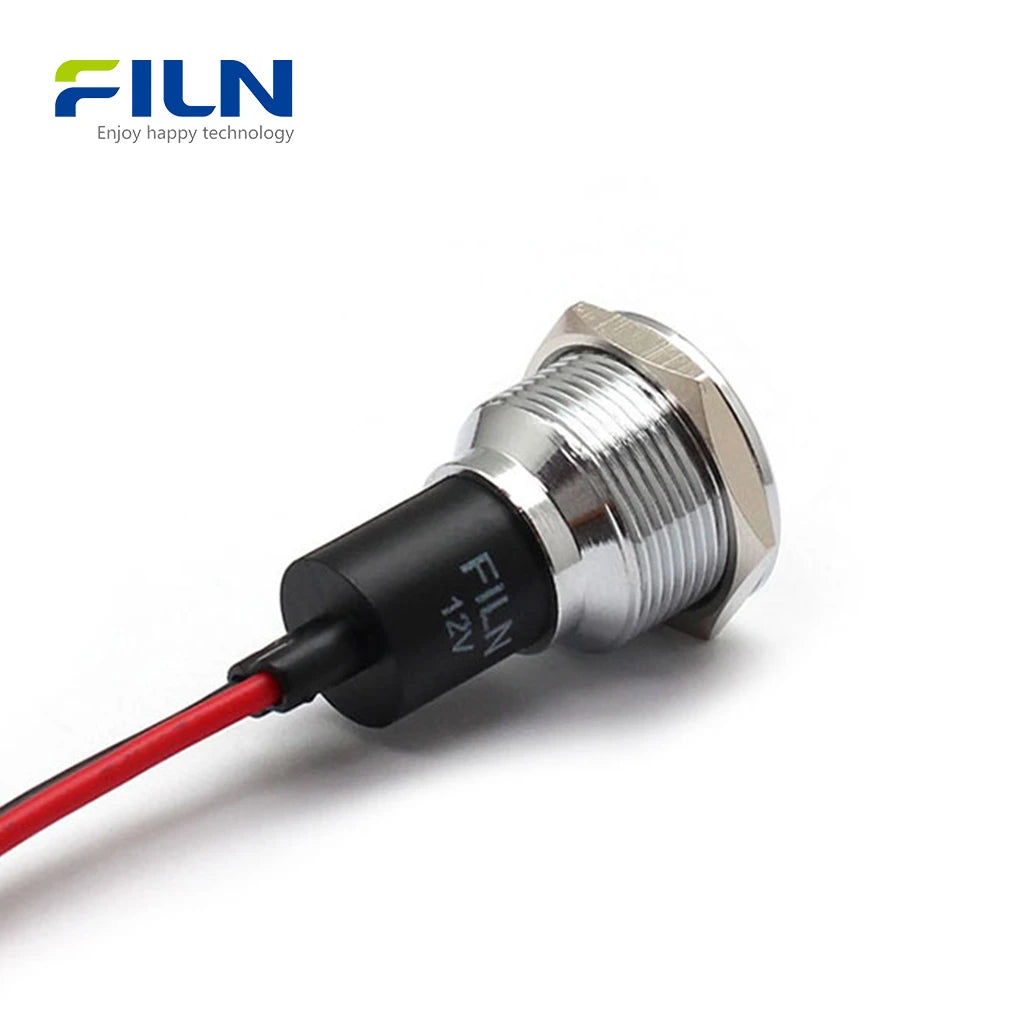

- Fils préinstallés de 15 cm : Réduit le temps d'assemblage et fournit une connexion très stable et résistante aux vibrations.
- Étanchéité IP67 : Le joint torique en silicone inclus assure que les circuits internes restent secs et sûrs.

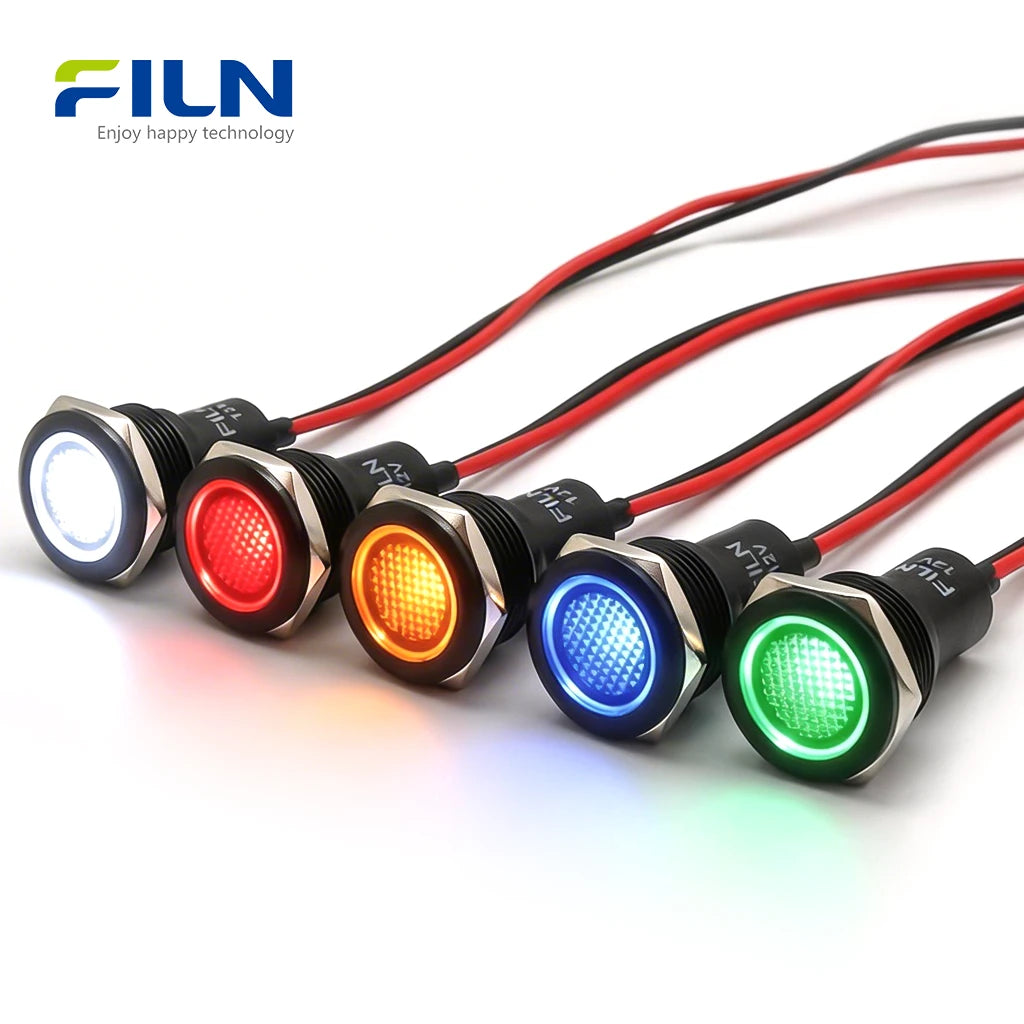

- Deux couleurs de coque : Disponible en nickel argenté classique ou en noir mat professionnel.
- Fiabilité de qualité industrielle : Construction métallique robuste pour une utilisation intérieure et extérieure dans des conditions difficiles.
APPLICATIONS
- Grands systèmes de commande industrielle et panneaux d'automatisation.
- Petits appareils électroménagers et équipements de cuisine.
- Machines CNC, tours et équipements de haute précision.
- Armoires de distribution électrique et boîtiers de transmission de signaux.
- Tableaux de bord marins et affichages d'état automobiles.
- Équipements médicaux et signalisation de laboratoire.
GUIDE D'INSTALLATION
- Ouverture du panneau : Percez un trou de 19 mm dans le panneau de l'appareil.
- Insertion : Insérez le voyant lumineux dans le trou par l'avant.
- Étanchéité : Positionnez le grand joint torique de 19 mm entre la tête plate et le panneau pour assurer l'étanchéité.
- Fixation de l'écrou : Par l'arrière du panneau, vissez l'écrou M19 sur le corps fileté. Le filetage lisse assure une prise ferme sans effort.
- Câblage : Connectez les fils conducteurs de 15 cm directement à votre source de signal ou d'alimentation.
QU'EST-CE QU'UN VOYANT LUMINEUX ROUGE ?
Un voyant lumineux rouge est le signal visuel le plus couramment utilisé pour indiquer un état "Arrêt", "Avertissement" ou "Mise sous tension" dans les circuits électriques. Dans le format 19 mm, une conception à tête plate est préférée pour son fini affleurant au panneau, ce qui minimise le risque de rupture accidentelle par rapport aux types à tête haute.
Fil conducteur ou borne à broche : Bien que les bornes à broche offrent une modularité, les conceptions à fil conducteur sont la norme de l'industrie pour les applications à fortes vibrations (comme les machines CNC ou les véhicules). Les fils préinstallés de 15 cm créent un chemin permanent à faible résistance qui ne se desserrera pas avec le temps. Combinés à l'écrou en cuivre M19 pour la stabilité et un joint torique en silicone pour la protection IP67, ces voyants sont le choix fiable pour toute exigence de transmission de signal dans les machines à grande et petite échelle.
APPROVISIONNEMENT DIRECT D'USINE
En tant que fabricant spécialisé, FILN propose des solutions de voyants lumineux haute performance avec une personnalisation experte :
- ✅ Personnalisation de la tension : 12V, 24V, 110V, 220V, et plus encore.
- ✅ Personnalisation des fils : Longueurs de fil personnalisées (par exemple, 30 cm, 50 cm) et calibres.
- ✅ Expédition rapide : Logistique directe d'usine pour l'approvisionnement B2B mondial.
- ✅ Variations de coque : Coques nickelées argentées ou noires professionnelles.
Site officiel de FILN : www.filn.com
Contactez-nous : inquiry@cnylin.com.cn
QUESTIONS FRÉQUEMMENT POSÉES
1. Pourquoi choisir le voyant lumineux rouge à tête plate plutôt que d'autres types ?
La conception à tête plate est idéale pour une esthétique affleurante et est moins sujette aux dommages causés par une force externe par rapport aux conceptions à tête surélevée.
2. Quel est l'avantage du fil conducteur de 15 cm par rapport à une borne enfichable ?
Les fils conducteurs offrent une connexion fixe et très fiable, supérieure pour les environnements à fortes vibrations où une fiche pourrait se desserrer.
3. FILN peut-il personnaliser la longueur du fil ?
Oui, en tant qu'usine, nous pouvons fournir n'importe quelle longueur de fil (par exemple, 50 cm, 1 m) pour répondre à vos exigences d'installation d'équipement spécifiques.
4. Le voyant lumineux de 19 mm est-il vraiment étanche ?
Oui, avec le joint torique en silicone inclus et une installation correcte, il répond aux normes IP67, ce qui le rend étanche à la poussière et résistant à l'immersion dans l'eau.
5. Ces voyants conviennent-ils aux 12VDC et 220VAC ?
Nous proposons des circuits internes optimisés pour des tensions spécifiques. Veuillez spécifier si vous avez besoin de 12V, 24V, 110V ou 220V lors de la commande.
6. Quel est le rôle de l'écrou M19 ?
L'écrou M19 fixe le voyant lumineux au panneau. Nos écrous sont dotés d'un filetage lisse pour un serrage facile à la main ou avec un outil.
7. Dans quels scénarios ces lumières sont-elles couramment utilisées ?
Elles sont utilisées pour la transmission de signaux, des grandes machines CNC industrielles aux petits appareils électroménagers.
8. Le voyant lumineux comprend-il du matériel de montage ?

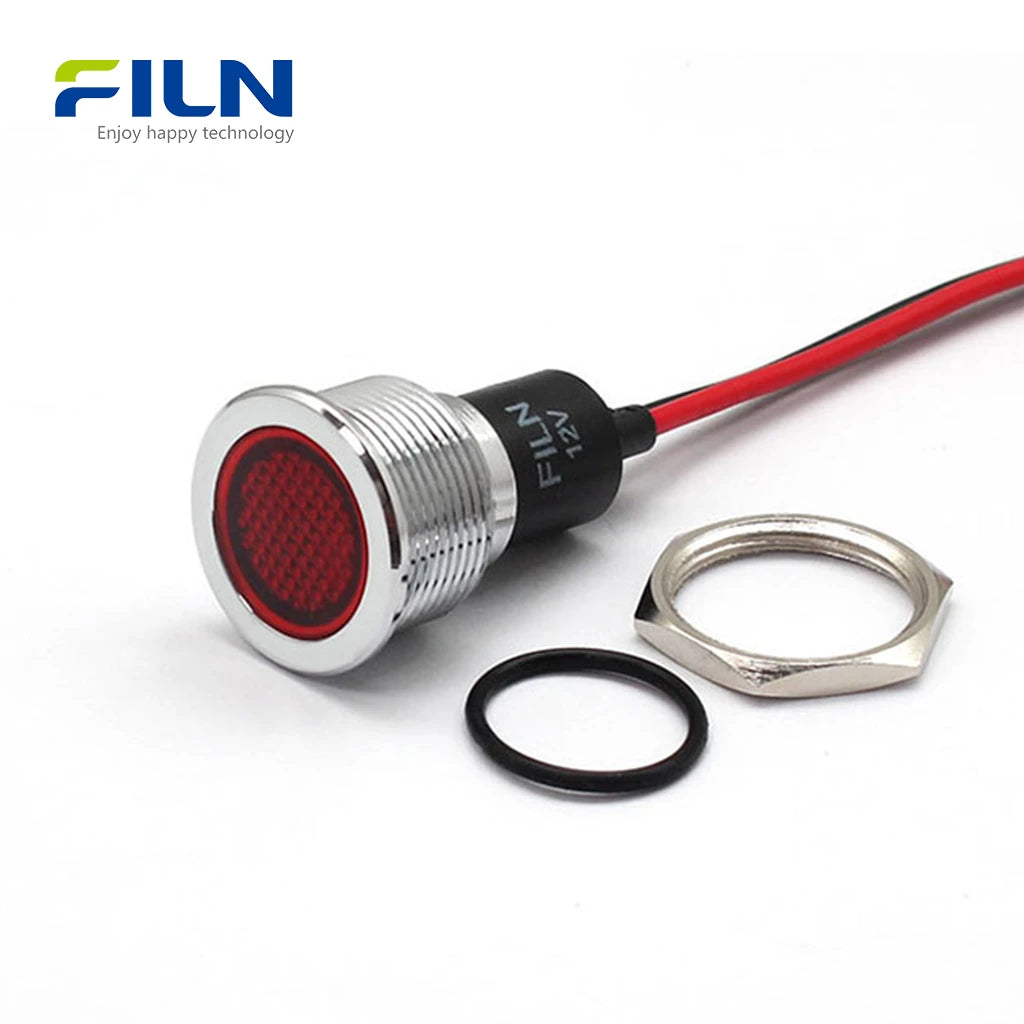

Chaque voyant est livré avec un anneau étanche en silicone de 19 mm et un écrou de fixation en cuivre M19.
9. Les couleurs de coque argent et noir sont-elles disponibles pour les commandes en gros ?
Oui, les coques nickelées argentées et anodisées noires sont disponibles pour correspondre à la conception de votre équipement.
10. Quelle est la durée de vie prévue de la LED ?
Nos LED industrielles ont une durée de vie nominale de plus de 50 000 heures de fonctionnement continu.
