Présentation du produit

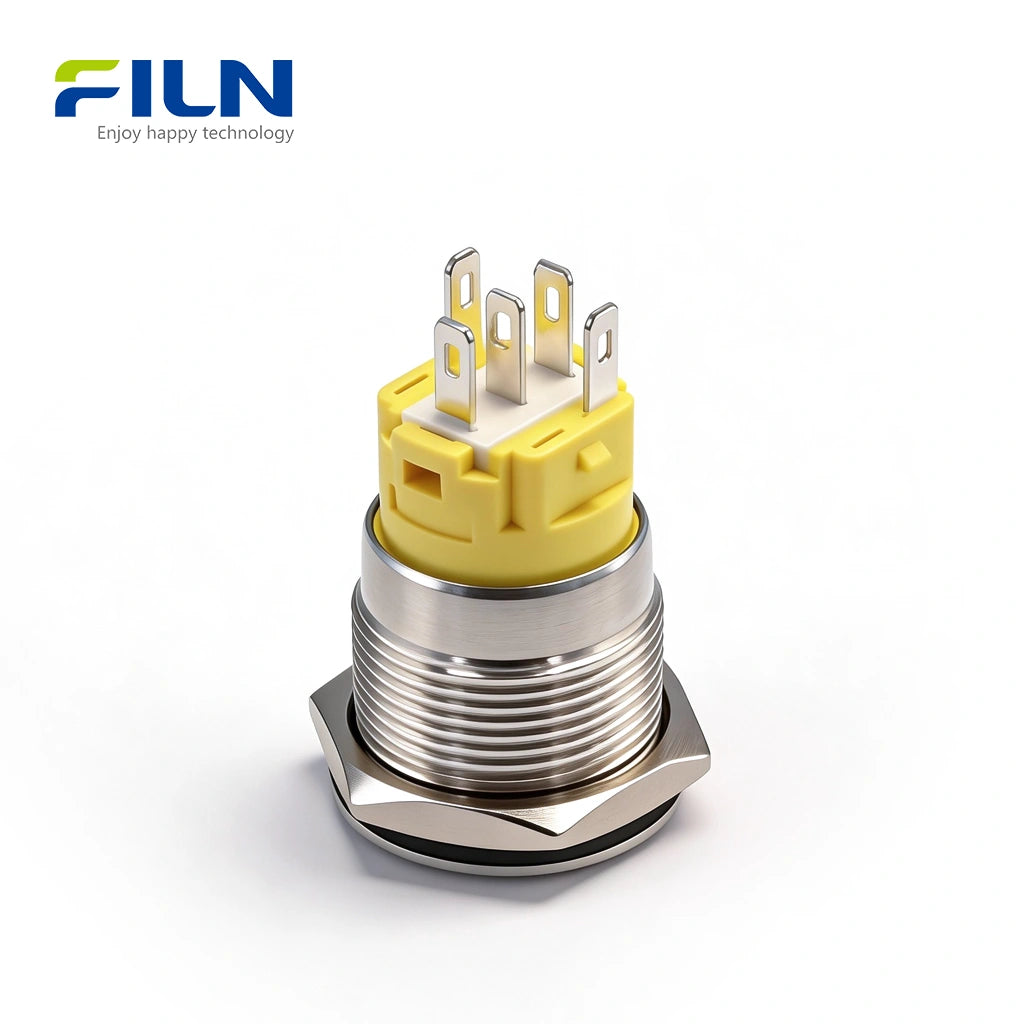

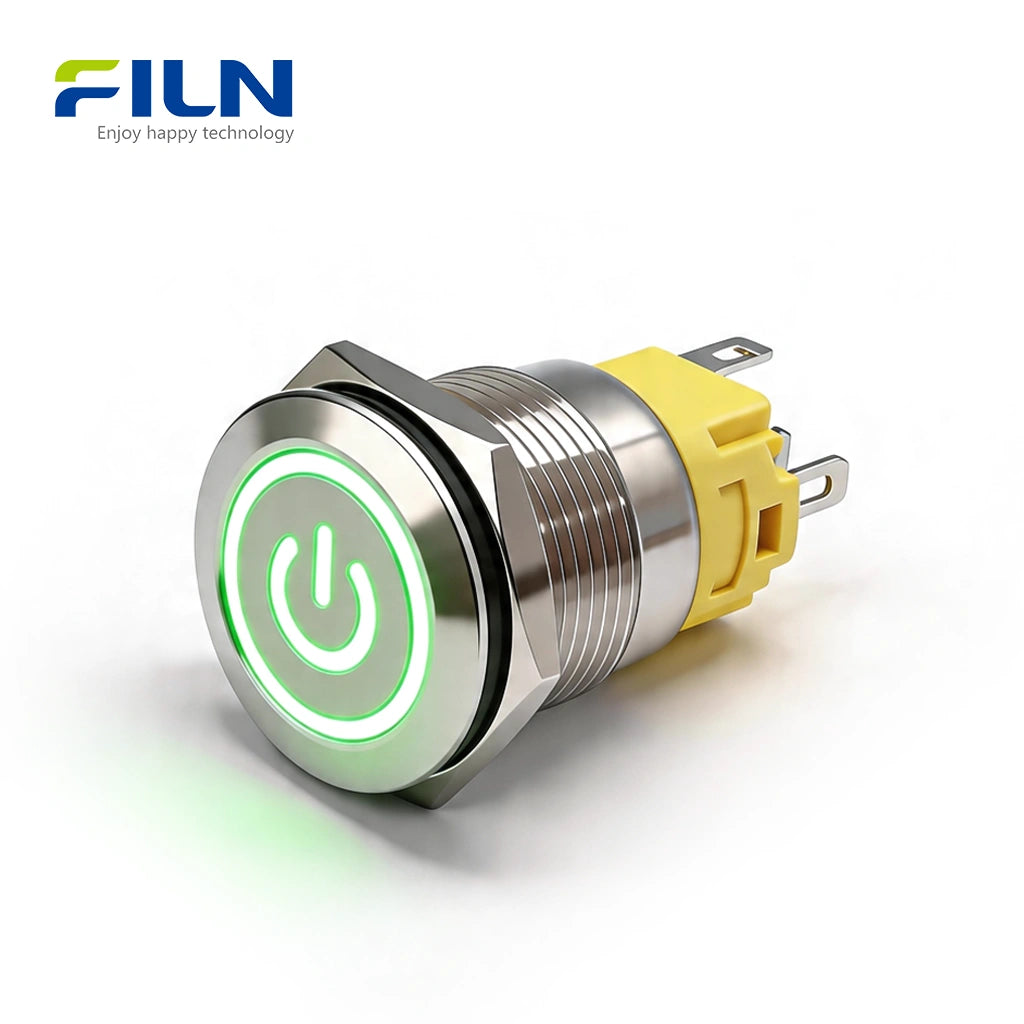

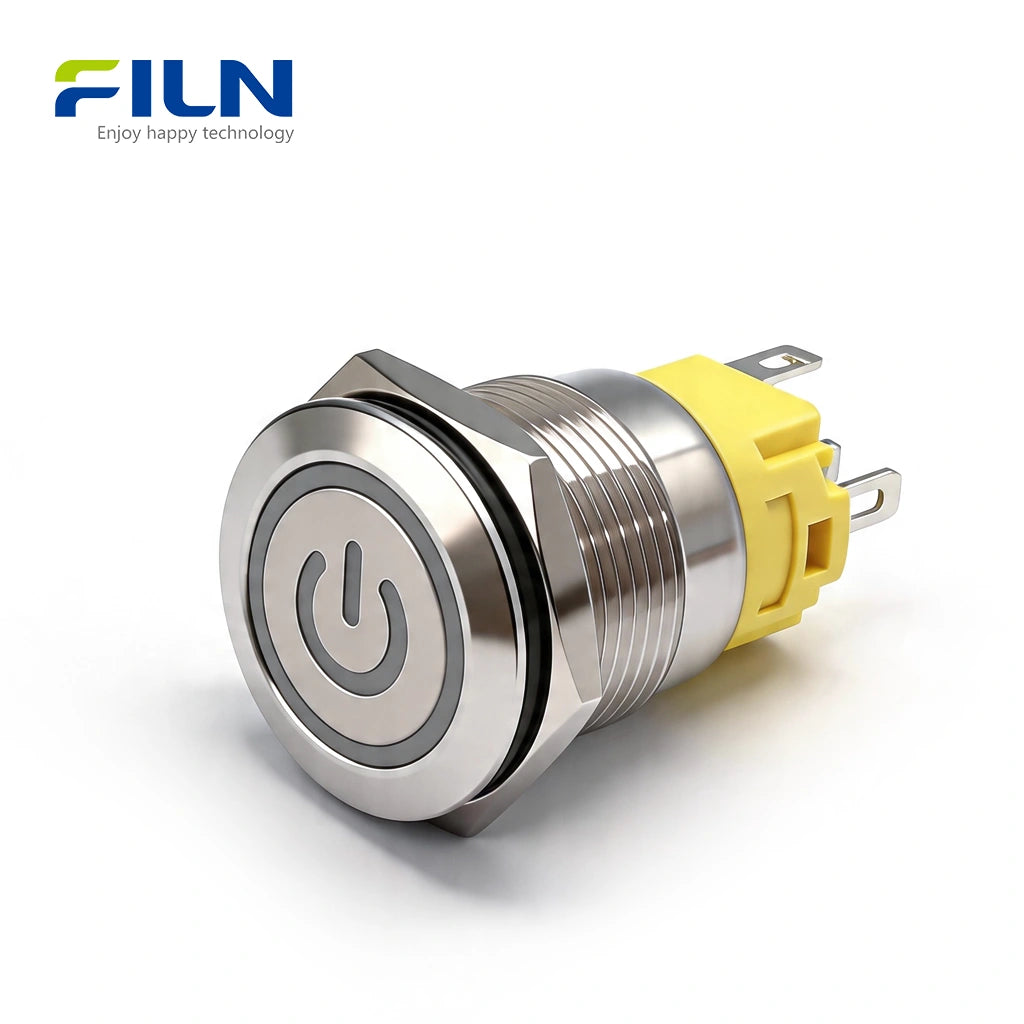

L'interrupteur à bouton-poussoir lumineux de 19 mm (modèle : FLM19-FJ-1-EC003) est un composant de commande industrielle haute performance conçu par FILN. Cet interrupteur LED en acier inoxydable est doté d'un symbole d'alimentation distinctif illuminé par un anneau, offrant un retour d'état clair dans n'importe quel environnement. Conçu pour résister à des conditions rigoureuses, il détient de multiples certifications internationales, notamment ISO9001, CE, VDE, RoHS, SGS, UL et un indice d'étanchéité IP65. Qu'il soit utilisé dans les panneaux de commande industriels, les équipements d'automatisation ou les systèmes marins, cet interrupteur momentané à symbole d'alimentation assure un contrôle fiable du circuit et une sensation tactile de première qualité. En tant qu'usine dédiée, FILN propose une personnalisation étendue pour la tension, le câblage du bouton LED à 5 broches et les configurations de LED multicolores.
Spécifications rapides
| Numéro de modèle | FLM19-FJ-1-EC003 |
|---|---|
| Diamètre de montage | 19mm / 0,75 pouce |
| Fonction | Verrouillage / Momentané (Disponible) |

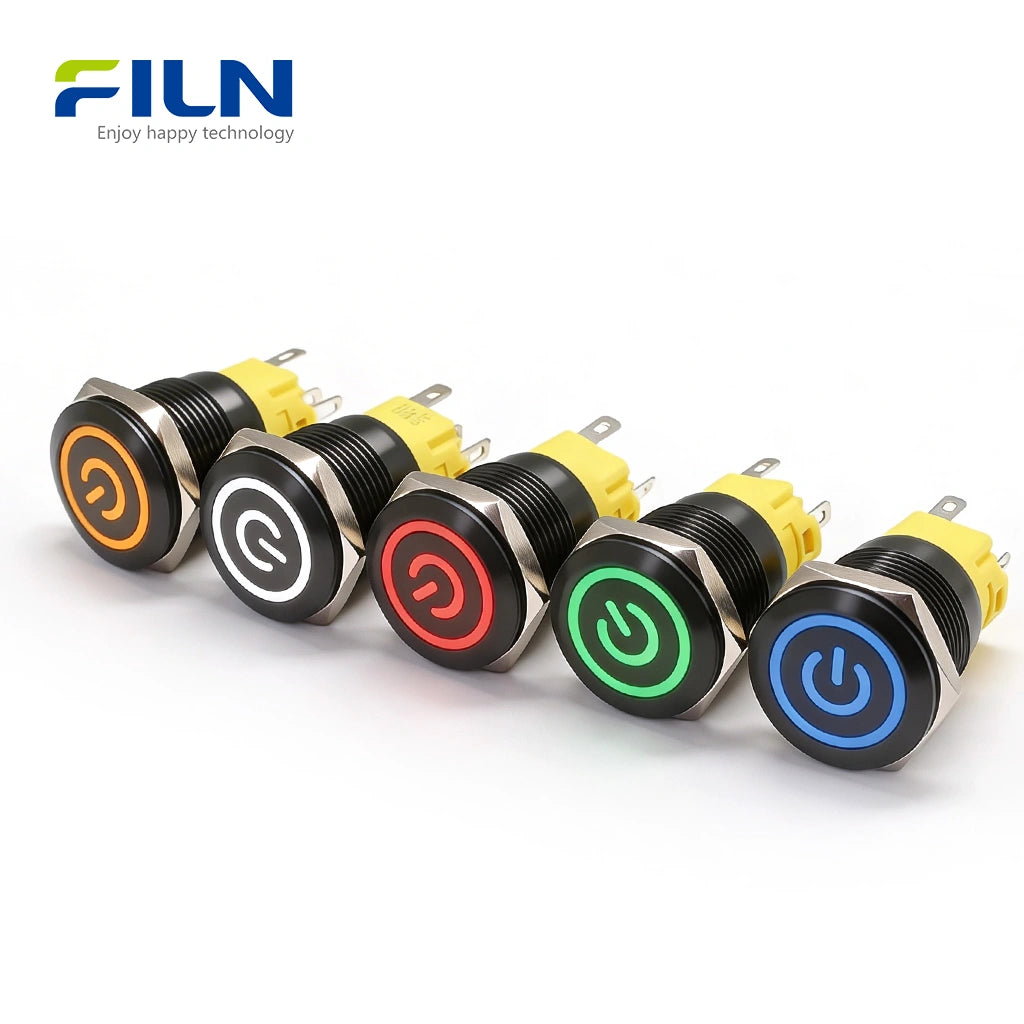

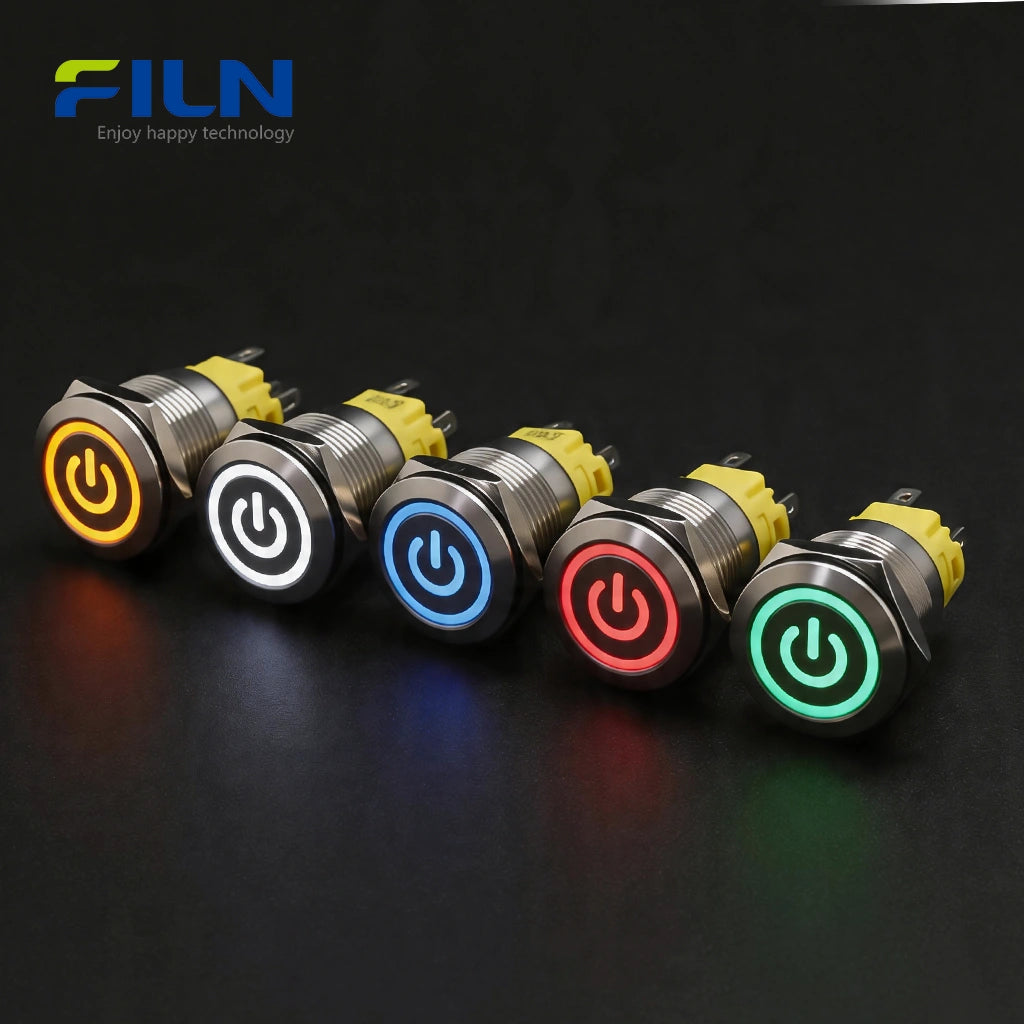

| Couleur de la LED | R/V/B/J/B (Bicolore/Tricolore personnalisé pris en charge) |
| Forme du bouton | Tête plate avec symbole d'alimentation |

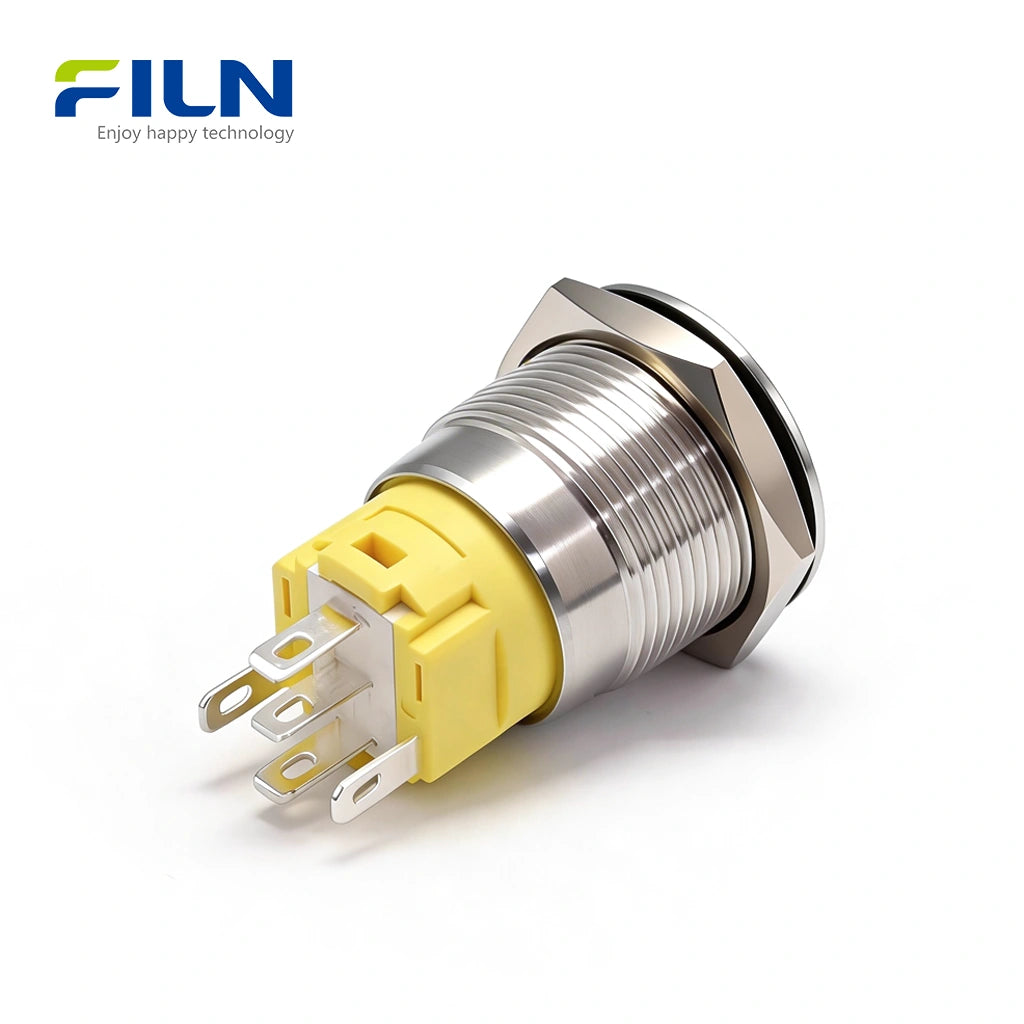

| Type de bornier | Bornier à 5 broches (2,8 x 0,5 mm) |
Paramètres de performance
| Tension nominale | 36V CC / 250V CA |
|---|---|
| Courant nominal | 5A CC / 5A CA |
| Puissance nominale | 180W (CC) / 1250W (CA) |
| Rigidité diélectrique | 1800V |
| Résistance de contact | < 50mΩ |
| Tension de la LED | 3V - 220V (Standard 12-24V) |
| Certifications | ISO9001, CE, VDE, RoHS, SGS, UL |
Matériaux des composants
| Composant | Détail du matériau |
|---|---|
| Actionneur de bouton | Acier inoxydable 304 / Alliage d'aluminium 6063 |
| Coque du corps | Laiton H59 / Acier inoxydable 304 / Aluminium 6063 |
| Partie illuminée | Plastique PC (Ignifuge) |
| Borniers | Alliage de cuivre H62 |
| Base | PA66+GF20% Nylon ignifuge |
| Contacts | Alliage d'argent (AgCdO12) |
Caractéristiques générales
| Température de fonctionnement | -25°C à +85°C |
|---|---|
| Niveau de protection | IP65, IK08 |
| Durée de vie mécanique | 500 000 opérations |
| Durée de vie électrique | 100 000 opérations (3A) / 50 000 opérations (5A) |
Spécification LED
| Intensité lumineuse | 1000 mcd |
|---|---|
| Flux lumineux | 4,8 lm |
| Courant direct | 20mA (Typique) |
| Température de couleur | 8400K (Blanc) |
Caractéristiques principales
- Protection supérieure (IP65 & IK08) : Contrairement aux boutons IP40 standard, cet interrupteur à bouton-poussoir étanche IP65 est conçu pour les environnements extérieurs et industriels difficiles, résistant à la poussière, à l'eau et aux chocs.
- Charge électrique élevée (5A) : Alors que de nombreux boutons de 19 mm ne prennent en charge que 2A, le FLM19 gère 5A 250V AC/DC, permettant le contrôle direct de dispositifs de puissance supérieure sans relais intermédiaires.
- Matériaux de première qualité : Disponible en acier inoxydable 304 pour une résistance extrême à la corrosion, idéal pour les applications médicales, alimentaires et marines.
- Clarté visuelle : Symbole d'alimentation illuminé par un anneau avec une large prise en charge de la tension (3V-220V) assure la compatibilité avec les normes mondiales.
- Conception compacte à corps court : Avec seulement 26,5 mm de long, il s'adapte parfaitement aux panneaux à espace restreint comme les appareils portables et les boîtes de distribution.
Applications industrielles
Cet interrupteur de panneau industriel polyvalent est essentiel pour les circuits modernes. Sa fonction de bouton-poussoir métallique à verrouillage est parfaite pour les interrupteurs d'alimentation, tandis que l'interrupteur momentané à symbole d'alimentation sert de déclencheur marche/arrêt fiable. Les utilisations courantes incluent les machines CNC, les chaînes d'assemblage automatisées, les tableaux de bord marins et les équipements de diagnostic médical haut de gamme.
Guide d'installation
- Percez un trou de 19 mm de diamètre dans le panneau de montage.
- Insérez l'actionneur du bouton par l'avant du panneau.
- Fixez l'interrupteur par l'arrière à l'aide de l'écrou hexagonal métallique fourni.
- Terminez le câblage selon la logique de commande souhaitée (NO ou NC).
Schéma de câblage de l'interrupteur à bouton-poussoir à 5 broches
Un interrupteur à 5 BROCHES offre une flexibilité maximale, avec C (Commun), NO (Normalement Ouvert), NC (Normalement Fermé), et deux broches LED (+ / -) dédiées. Cela permet quatre modes de contrôle distincts.
1. Arrêt normal, LED synchrone (connexion NO)
Logique : L'appareil et la LED sont ÉTEINTS par défaut. Appuyer sur le bouton allume ON l'appareil et la LED simultanément.
- Application : Interrupteurs de démarrage standard où la lumière indique que le système est en marche.
- État : Statique (LED éteinte, appareil éteint) → Appuyé (LED allumée, appareil allumé).
2. Marche normale, LED synchrone (connexion NC)
Logique : L'appareil et la LED sont ALLUMÉS par défaut. Appuyer sur le bouton éteint OFF l'appareil et la LED.
- Application : Boutons d'arrêt ou interrupteurs d'urgence.
- État : Statique (LED allumée, appareil allumé) → Appuyé (LED éteinte, appareil arrêté).
3. Arrêt normal, LED constante (connexion NO)
Logique : La LED reste ALLUMÉE en permanence comme rétroéclairage. L'appareil ne s'allume ON que lorsque le bouton est enfoncé.
- Application : Interrupteurs d'alimentation dans des environnements sombres ou boutons de contrôle d'accès.
- État : Statique (LED allumée, appareil éteint) → Appuyé (LED allumée, appareil allumé).
4. Marche normale, LED constante (connexion NC)
Logique : La LED reste ALLUMÉE en permanence. L'appareil est ALLUMÉ par défaut et s'éteint OFF lorsque le bouton est enfoncé.
- Application : Systèmes de surveillance ou alarmes de sécurité nécessitant une indication d'alimentation constante.
- État : Statique (LED allumée, appareil allumé) → Appuyé (LED allumée, appareil arrêté).
| Mode | Comportement de la LED | Appareil (Inactif) |
|---|---|---|
| NO Sync | S'allume lorsqu'on appuie | ÉTEINT |
| NC Sync | S'éteint lorsqu'on appuie | ALLUMÉ |
| Constant | Toujours allumée (Rétroéclairage) | Choix de l'utilisateur |
Améliorez votre assemblage avec des faisceaux de câbles personnalisés !
Les prises pré-câblées permettent d'économiser 80 % du temps d'installation. Commandez des connecteurs de câbles ici
Connaissances de l'industrie
Qu'est-ce qu'un interrupteur à bouton-poussoir lumineux ?
Un interrupteur à bouton-poussoir lumineux intègre une source lumineuse (généralement une LED) dans le mécanisme du bouton. Il a un double objectif : agir comme un actionneur manuel pour le contrôle du circuit et fournir un "voyant lumineux" visuel pour indiquer l'état du système (Marche, Erreur ou Veille). Dans les environnements industriels, l'interrupteur d'alimentation à anneau lumineux est essentiel pour la sécurité et l'expérience utilisateur dans les environnements peu éclairés.
À verrouillage ou momentané : quelle est la différence ?
| Caractéristique | À verrouillage (Auto-verrouillant) | Momentané (Auto-réinitialisation) |
|---|---|---|
| Fonctionnement | Reste enfoncé lorsqu'on appuie ; appuyez à nouveau pour relâcher. | Revient immédiatement à sa position après avoir été relâché. |
| Utilisation typique | Alimentation principale, interrupteurs d'éclairage | Sonnette, alimentation PC, klaxon |
Approvisionnement direct d'usine et personnalisation
FILN est un fabricant spécialisé qui prend en charge les clients B2B mondiaux avec des solutions flexibles :
- ✅ Pas de MOQ : Commencez avec n'importe quelle quantité.
- ✅ Délai rapide : Expédition mondiale en quelques jours.
- ✅ Personnalisation : Tension, longueur de fil et symboles gravés au laser.
Site web: www.filn.com | Acheter tout: Tous les interrupteurs à bouton-poussoir
Foire aux questions (FAQ)
1. Cet interrupteur de 19 mm peut-il être utilisé avec du 110 V ou du 220 V CA?
Oui, FILN propose une personnalisation de la tension de 3 V à 220 V CA/CC pour l'indicateur LED.
2. Que représentent les différentes couleurs de LED?
Rouge : Arrêt/Danger, Vert : Marche/Sûr, Bleu : Réinitialisation/Spécial, Jaune : Attention, Blanc : Indicateur de puissance.
3. La version en acier inoxydable convient-elle à une utilisation en extérieur?
Absolument. Le corps en acier inoxydable 304 combiné à l'indice de protection IP65 le rend parfait pour les panneaux exposés aux intempéries.
4. Comment câbler un bouton LED à 5 broches pour le mode "État uniquement"?
Connectez les broches de la LED en parallèle avec la charge de votre appareil afin qu'elle ne s'allume que lorsque l'appareil reçoit de l'énergie.
5. Puis-je obtenir un symbole personnalisé au lieu du symbole d'alimentation?
Oui, FILN propose des services de gravure au laser pour les logos et les symboles industriels personnalisés.
6. Quelle est la différence entre les bornes à broches et les bornes à vis?
Les bornes à broches (comme ce modèle) sont plus rapides pour la production de masse et permettent le branchement de douilles, tandis que les bornes à vis sont meilleures pour la maintenance sur le terrain sans soudure.
7. Est-il livré avec le joint d'étanchéité en caoutchouc?
Oui, chaque interrupteur comprend un joint torique en silicone pour un montage étanche sur panneau.
8. Y a-t-il une garantie?
Tous les produits FILN sont livrés avec une garantie de qualité standard, appuyée par nos certifications CE et UL.
9. Pouvez-vous fournir la douille de connecteur de fil?
Oui, nous vendons une douille de connexion rapide à 5 broches assortie séparément pour simplifier votre processus de câblage.
10. Quelle est la durée de vie mécanique de l'interrupteur?
Il est évalué pour 500 000 cycles, assurant des années de fonctionnement sans problème dans les environnements industriels.
