Dessin de l'interrupteur à bouton-poussoir

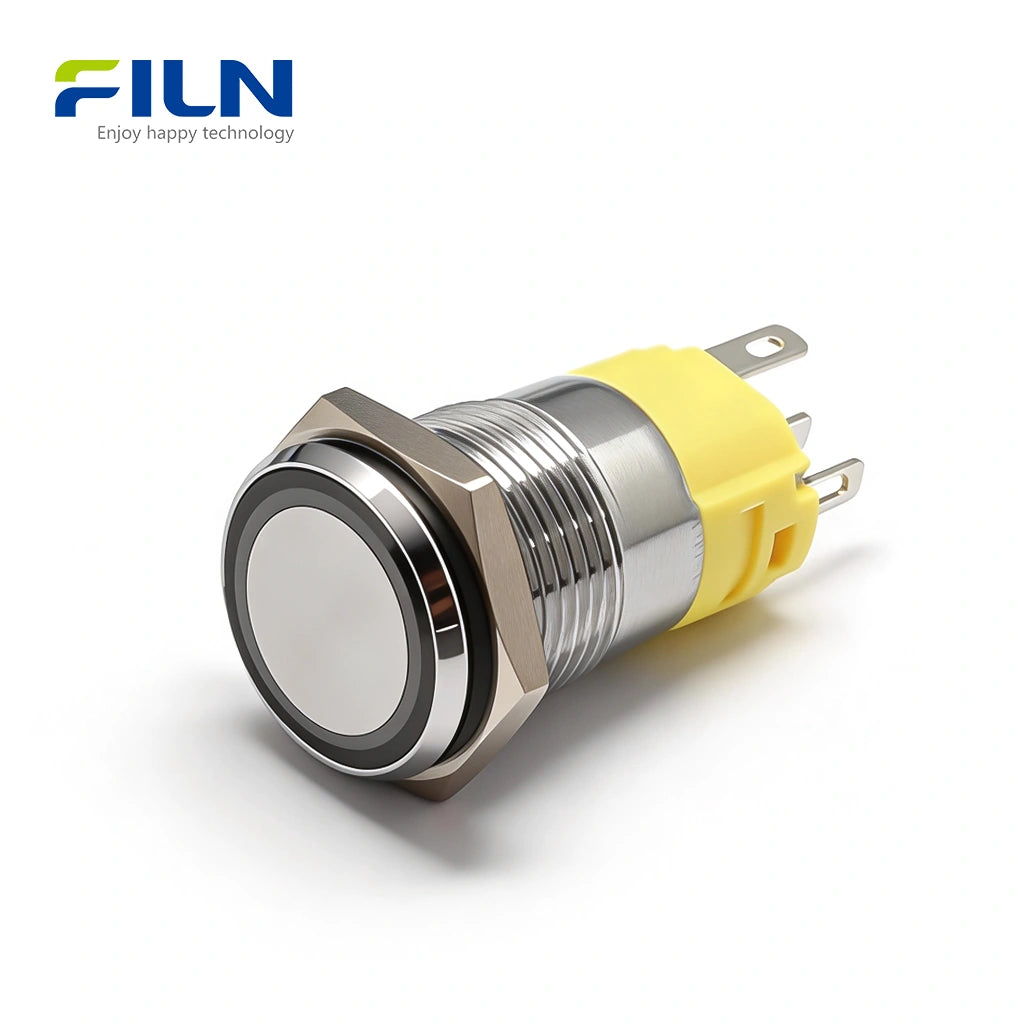

Aperçu du produit

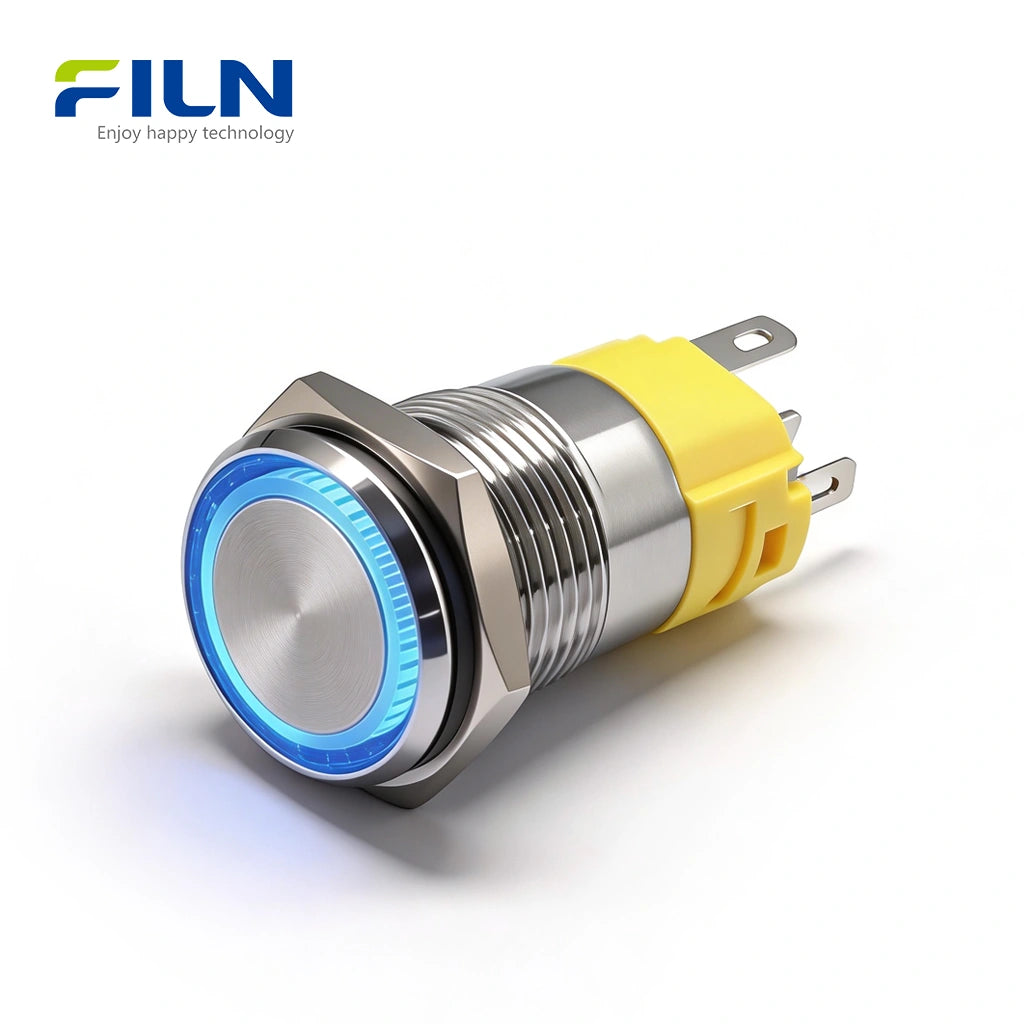

Les interrupteurs à bouton-poussoir lumineux de 16 mm (Modèle : FLM16-FJ-1-CX000) de FILN sont conçus pour les applications industrielles et commerciales haut de gamme. Ces interrupteurs à bouton-poussoir métalliques de 16 mm présentent une conception unique à tête concave avec un indicateur LED à anneau lumineux uniforme, offrant à la fois une esthétique futuriste et un retour d'état clair dans les environnements peu éclairés. Fabriqués en acier inoxydable ou en aluminium anodisé (Argent/Noir) de première qualité, ils possèdent des certifications mondiales, notamment ISO9001, CE, VDE, RoHS, SGS, UL et IP65. Idéaux pour les panneaux de commande industriels, les systèmes marins et les équipements d'automatisation, ces interrupteurs garantissent un contrôle fiable des circuits grâce à leur conception à 5 bornes.
Spécifications rapides
| Modèle | FLM16-FJ-1-CX000 |
| Taille du trou de montage | 16 mm (0,63 pouce) |
| Fonction | À impulsion / Momentané (personnalisable) |

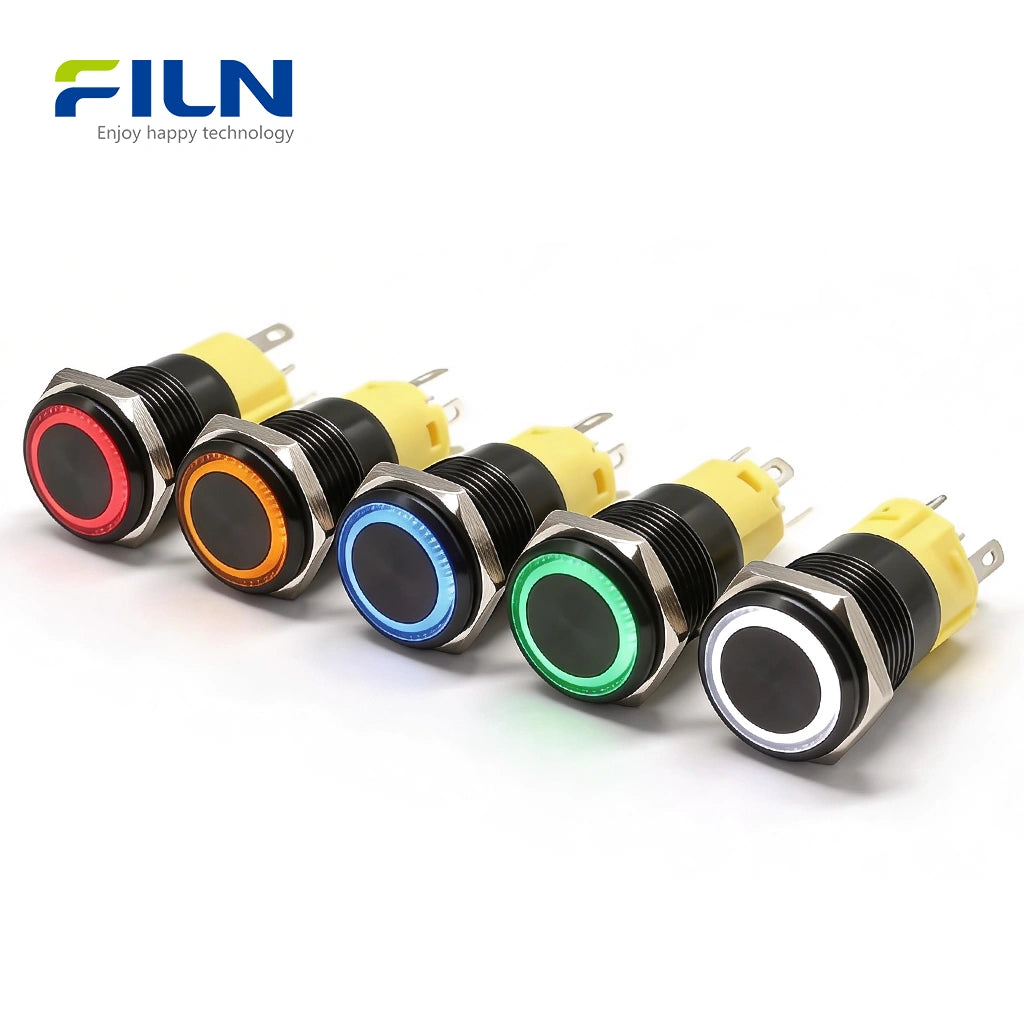

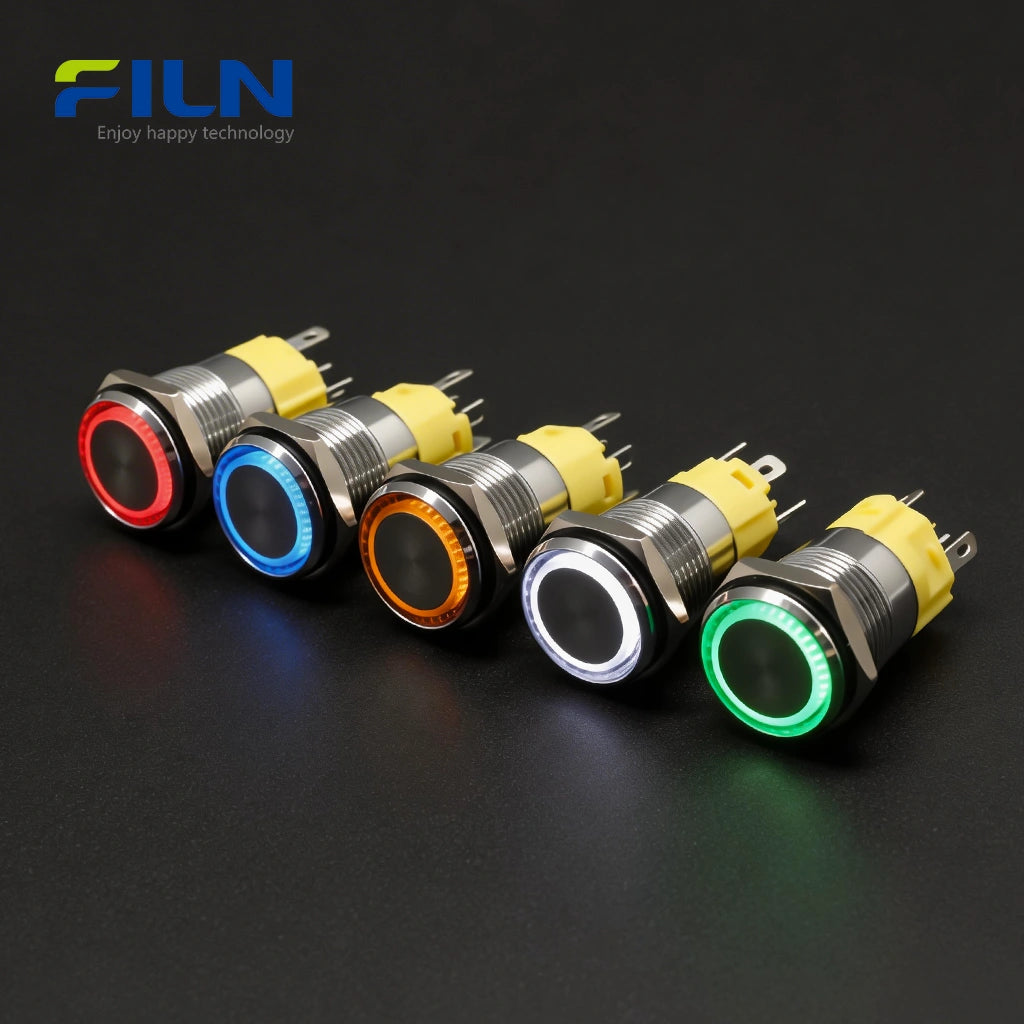

| Couleur des LED | R / V / J / B / W (Supporte bicolore/tricolore) |
| Forme du bouton | Tête concave (effet affleurant) |

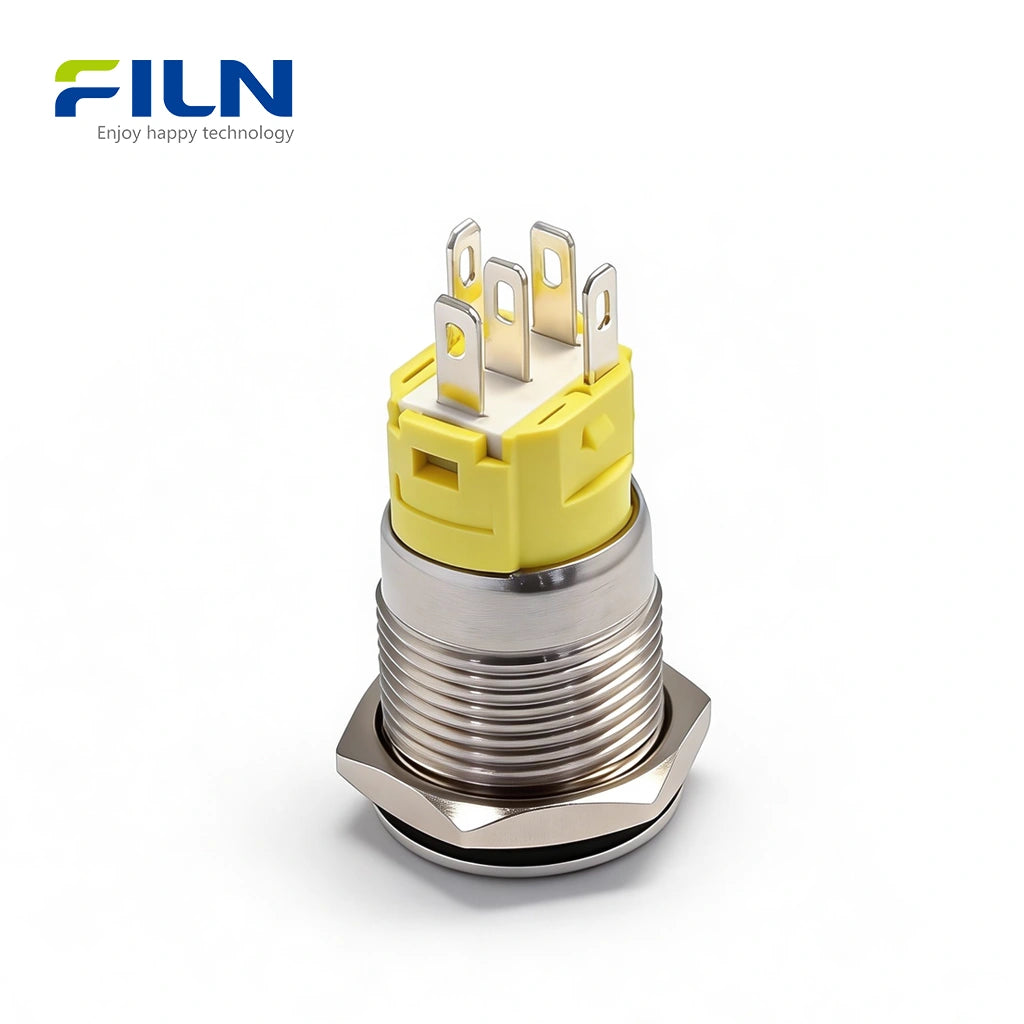

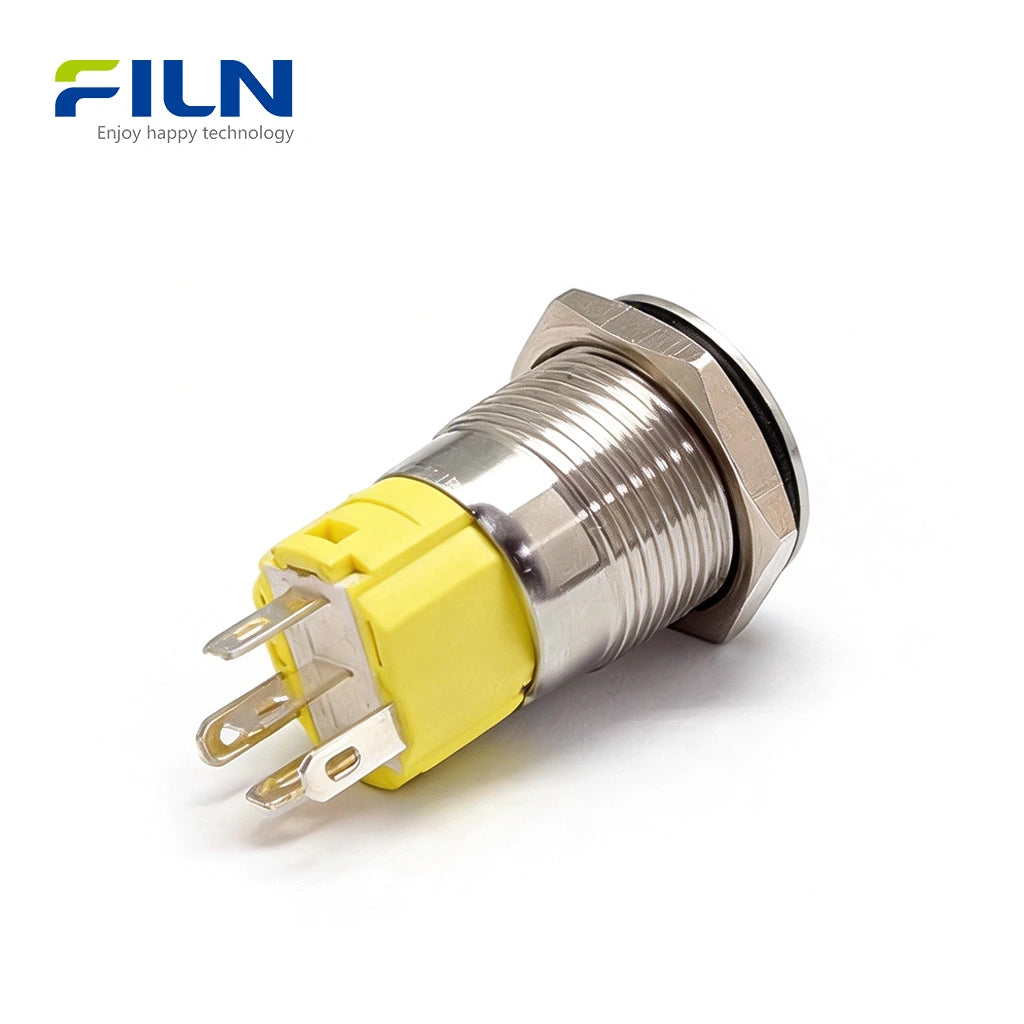

| Type de borne | Borne à 5 broches (2.8x0.5mm) |
Paramètres de performance
| Tension nominale | 36V DC / 250V AC | Courant nominal | 5A DC / 5A AC |
| Rigidité diélectrique | 1800V | Résistance de contact | < 50mΩ |
| Tension des LED | 3V - 220V (12V/24V Standard) | Certifications | ISO9001, CE, VDE, RoHS, UL |
Matériaux des composants
| Actionneur | Acier inoxydable 304 / Alliage d'aluminium 6063 |
| Corps | Laiton H59 / Acier inoxydable 304 / Aluminium 6063 |
| Matériau de contact | Alliage d'argent AgCdO12 |
| Base | Nylon ignifuge PA66+GF20% |
Caractéristiques générales
| Température de fonctionnement | -25°C à +85°C |
| Niveau de protection | IP65 Étanchéité, IK08 Résistance aux chocs |
| Durée de vie mécanique | 500 000 cycles |
| Durée de vie électrique | 100 000 cycles (3A) / 50 000 cycles (5A) |
Caractéristiques clés
- Durabilité supérieure : Classés IP65 et IK08, ces interrupteurs gèrent sans effort les environnements extérieurs et les impacts mécaniques de haute intensité.
- Charge de courant élevée : Contrairement aux interrupteurs standard de 2A, ce modèle de 16 mm supporte 5A 250V AC/DC, permettant un contrôle direct des appareils de plus forte puissance sans relais supplémentaires.
- Conception de contact premium : Équipé de contacts en argent AgCdO12 pour assurer une faible résistance de contact (<50mΩ) et une performance anti-arc.
- Tête concave esthétique : La conception du bouton encastré empêche les déclenchements accidentels tandis que la LED annulaire fournit un éclairage uniforme pour une esthétique de haute technologie.
- Bornes à broches efficaces : Les bornes standard 2.8x0.5mm supportent à la fois le soudage et les faisceaux de câbles à connexion rapide, idéaux pour la production de masse.
Guide d'application des couleurs de LED
| Couleur | Signification industrielle typique |
|---|---|
| Rouge | Arrêt d'urgence, avertissement ou état de panne de courant. |
| Vert | Fonctionnement normal, système prêt ou état de démarrage. |
| Bleu | Fonction auxiliaire, réinitialisation ou état de machine spéciale. |
| Jaune/Ambre | Attention, veille ou maintenance non critique requise. |
| Blanc | État neutre, mode rétroéclairage ou indicateur de mise sous tension. |
Comparaison des types de bornes
| Caractéristique | Borne à broche (ce modèle) | Borne à vis | Bouton pré-câblé |
|---|---|---|---|
| Vitesse d'installation | Rapide (avec douilles) | Modérée | La plus rapide |
| Sécurité de connexion | Élevée (soudée) | Élevée (serrée) | Modérée |
| Maintenance | Remplacement facile | Recâblage manuel | Remplacer l'unité entière |
Applications
Ces boutons d'alimentation lumineux sont polyvalents et largement utilisés dans les machines CNC, les panneaux de commande étanches de qualité marine et les dispositifs médicaux. Tout appareil nécessitant un interrupteur de circuit fiable peut bénéficier de la conception de l'interrupteur indicateur LED étanche.
Guide d'installation
- Percez un trou de exactement 16 mm sur votre panneau de commande.
- Insérez l'actionneur de l'interrupteur à travers le trou par l'avant.

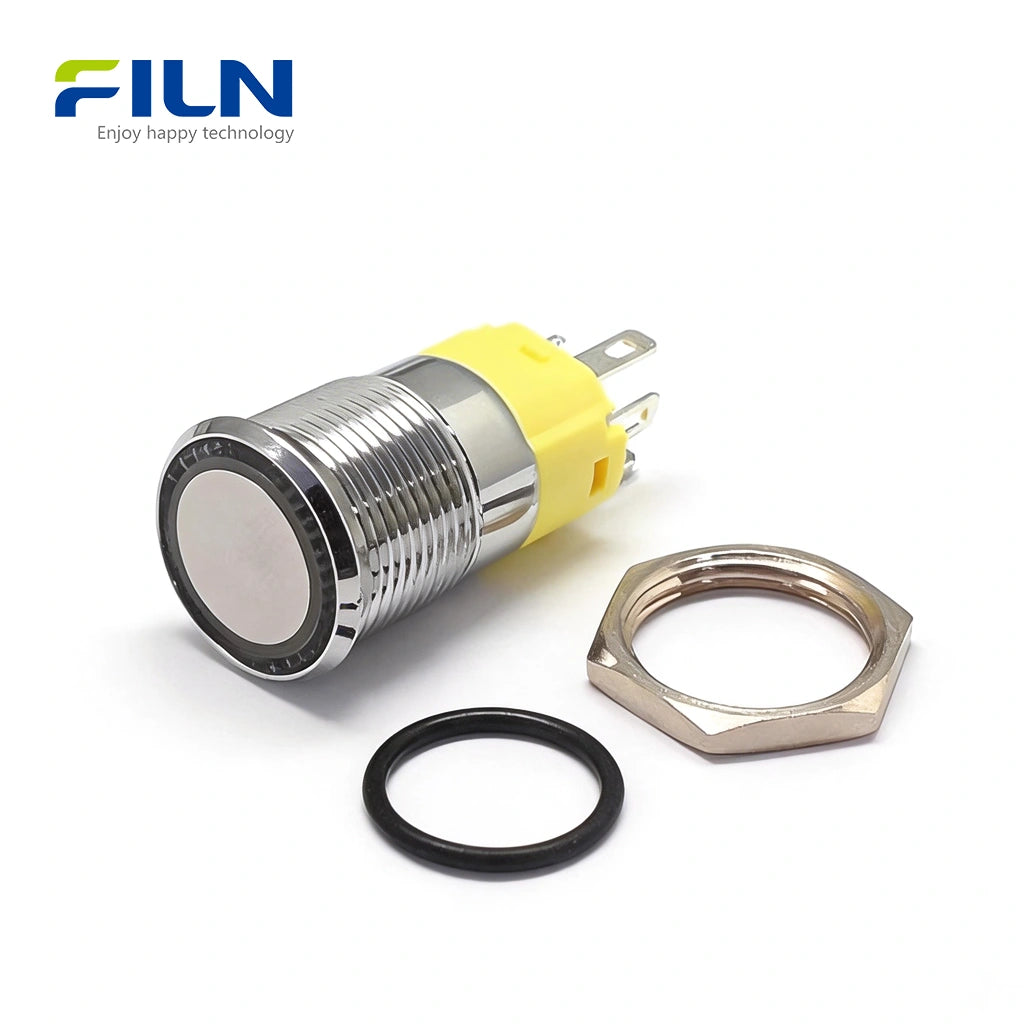

- Fixez l'interrupteur par l'arrière à l'aide de l'écrou hexagonal métallique et du joint en caoutchouc fournis.
- Connectez votre source d'alimentation 12 V-24 V et votre charge aux bornes à 5 broches en suivant le schéma de câblage.
Guide de câblage de l'interrupteur à bouton-poussoir LED à 5 broches
Un interrupteur à 5 broches offre une flexibilité maximale, avec C (commun), NO (normalement ouvert), NC (normalement fermé), et deux broches LED dédiées (+ / -). Cela permet quatre modes de contrôle distincts. Ces interrupteurs peuvent également être utilisés avec des faisceaux de câbles dédiés pour une installation encore plus rapide.
1. Normalement ÉTEINT, LED Synchro (Connexion NO)
Logique : L'appareil et la LED sont ÉTEINTS par défaut. Appuyer sur le bouton allume SIMULTANÉMENT l'appareil et la LED.
- Application : Interrupteurs de démarrage standard où la lumière indique que le système est en marche.
- État : Statique (LED éteinte, appareil éteint) → Appuyé (LED allumée, appareil allumé).
2. Normalement ALLUMÉ, LED Synchro (Connexion NC)
Logique : L'appareil et la LED sont ALLUMÉS par défaut. Appuyer sur le bouton éteint SIMULTANÉMENT l'appareil et la LED.
- Application : Boutons d'arrêt ou interrupteurs de coupure d'urgence.
- État : Statique (LED allumée, appareil allumé) → Appuyé (LED éteinte, appareil arrêté).
3. Normalement ÉTEINT, LED Constante (Connexion NO)
Logique : La LED reste ALLUMÉE en permanence comme rétroéclairage. L'appareil ne s'allume que lorsque le bouton est enfoncé.
- Application : Interrupteurs d'alimentation dans les environnements sombres ou boutons de contrôle d'accès.
- État : Statique (LED allumée, appareil éteint) → Appuyé (LED allumée, appareil allumé).
4. Normalement ALLUMÉ, LED Constante (Connexion NC)
Logique : La LED reste ALLUMÉE en permanence. L'appareil est ALLUMÉ par défaut et s'éteint lorsque le bouton est enfoncé.
- Application : Systèmes de surveillance ou alarmes de sécurité nécessitant une indication de puissance constante.
- État : Statique (LED allumée, appareil allumé) → Appuyé (LED allumée, appareil arrêté).
| Mode | Comportement des LED | Appareil (Inactif) |
|---|---|---|
| NO Synchro | S'allume lorsqu'il est pressé | ÉTEINT |
| NC Synchro | S'éteint lorsqu'il est pressé | ALLUMÉ |
| Constant | Toujours ALLUMÉ (rétroéclairage) | Choix de l'utilisateur |
Connaissances du secteur
Que sont les interrupteurs à bouton-poussoir lumineux ?
Dans les systèmes industriels, ces interrupteurs servent d'interface homme-machine (HMI) principale. Ils combinent l'action mécanique physique d'un interrupteur avec un voyant d'état électrique. Cela réduit le besoin de voyants indicateurs séparés sur un panneau, ce qui permet d'économiser de l'espace et d'améliorer le temps de réponse de l'opérateur.
À impulsion ou Momentané : La différence
| Type | Description de l'action | Cas d'utilisation typique |
|---|---|---|
| À impulsion | Appuyez pour rester allumé, appuyez à nouveau pour revenir à l'état éteint. | Interrupteur d'alimentation, éclairage |
| Momentané | Allumé seulement tant qu'il est maintenu ; revient à l'état éteint une fois relâché. | Klaxons, sonnettes, réinitialisation |
Approvisionnement direct usine
FILN est un fabricant spécialisé avec plus de 15 ans d'expérience dans la production d'interrupteurs à anneau lumineux de couleur personnalisée. Nous fournissons :
- Pas de MOQ : Les petites commandes et les prototypes sont les bienvenus.
- Livraison rapide : Expédition mondiale depuis notre entrepôt d'usine.
- Personnalisation : Tension (3V-220V), gravure laser et faisceaux de câbles.
Foire aux questions
1. Cet interrupteur à bouton-poussoir métallique de 16 mm est-il étanche ?
Oui, il est classé IP65, ce qui signifie qu'il est protégé contre la poussière et les jets d'eau à basse pression de toutes les directions.
2. Puis-je l'utiliser pour un circuit CA de 220 V ?
Oui, nos interrupteurs supportent jusqu'à 250 V CA avec un courant nominal de 5 A.
3. Quel est l'avantage de la tête concave ?
La tête concave offre une sensation tactile confortable et aide à prévenir les activations accidentelles.
4. La LED nécessite-t-elle une résistance ?
Non, les résistances sont intégrées au corps de l'interrupteur pour supporter votre tension spécifiée (par exemple, 12V ou 220V).
5. Quels matériaux sont disponibles ?
Nous proposons de l'acier inoxydable 304, du laiton H59 et de l'aluminium anodisé (noir/argent).
6. Pouvez-vous pré-câbler l'interrupteur avec un connecteur ?
Oui, en tant qu'usine, FILN fournit des services de personnalisation de la longueur des fils et des connecteurs.
7. Que signifie IK08 ?
Il représente le niveau de protection contre les impacts mécaniques, garantissant que l'interrupteur ne se brisera pas sous les vibrations industrielles ou les chocs accidentels.
8. Y a-t-il une différence entre les versions à 5 broches et à 4 broches ?
La version à 5 broches comprend une borne NC (Normalement Fermée), offrant plus d'options de contrôle de circuit que la version à 4 broches.
9. Quelle est la durée de vie mécanique ?
Elle est évaluée à 500 000 cycles, offrant des années de fonctionnement sans entretien.
10. Fournissez-vous des échantillons pour les tests B2B ?
Oui, veuillez contacter notre équipe de vente à inquiry@cnylin.com.cn pour des échantillons gratuits.
