Présentation du produit

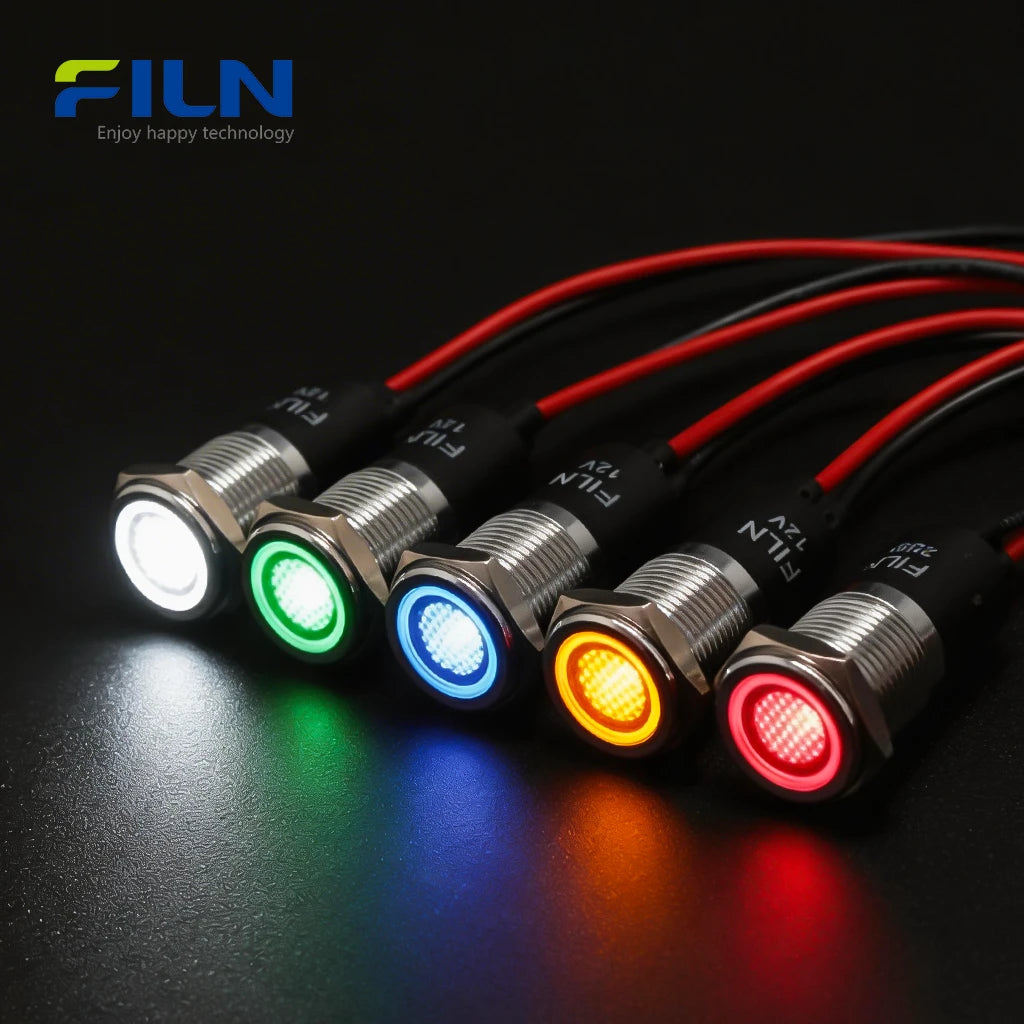

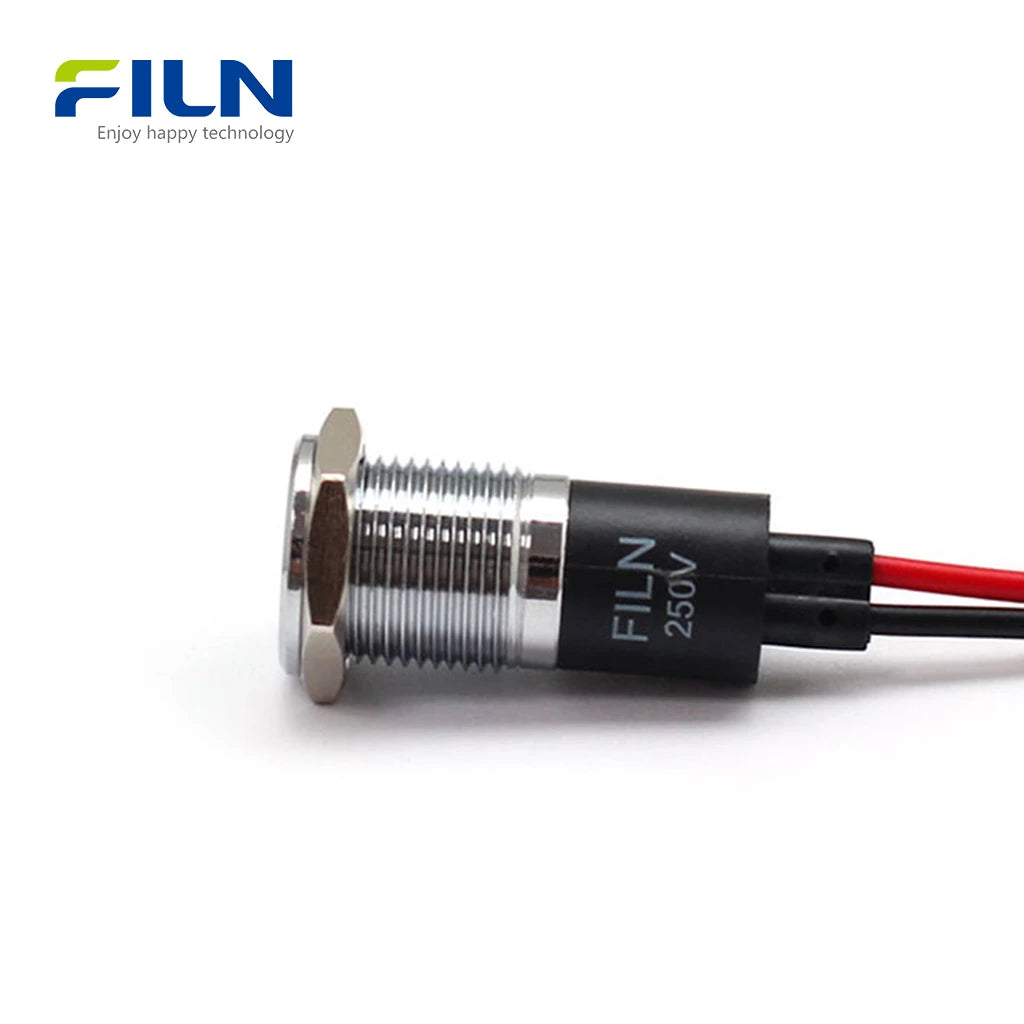

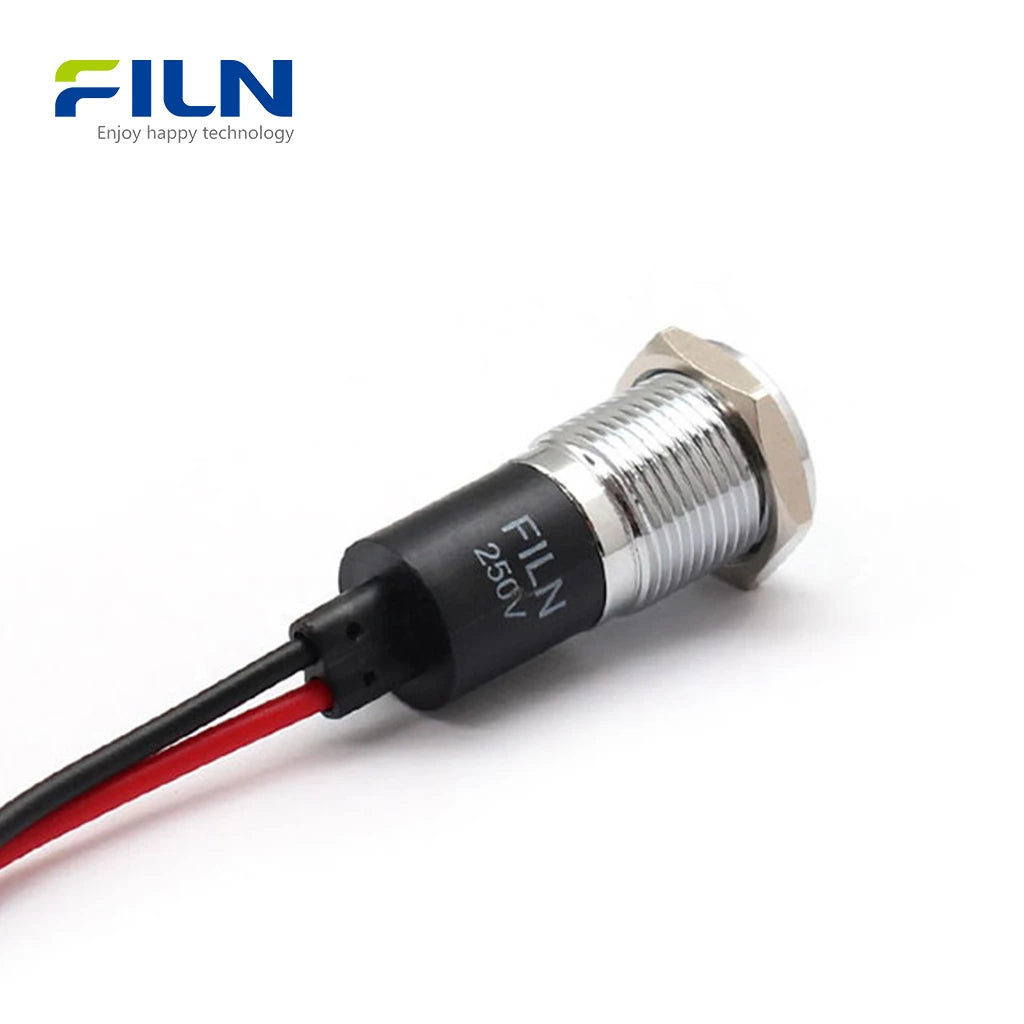

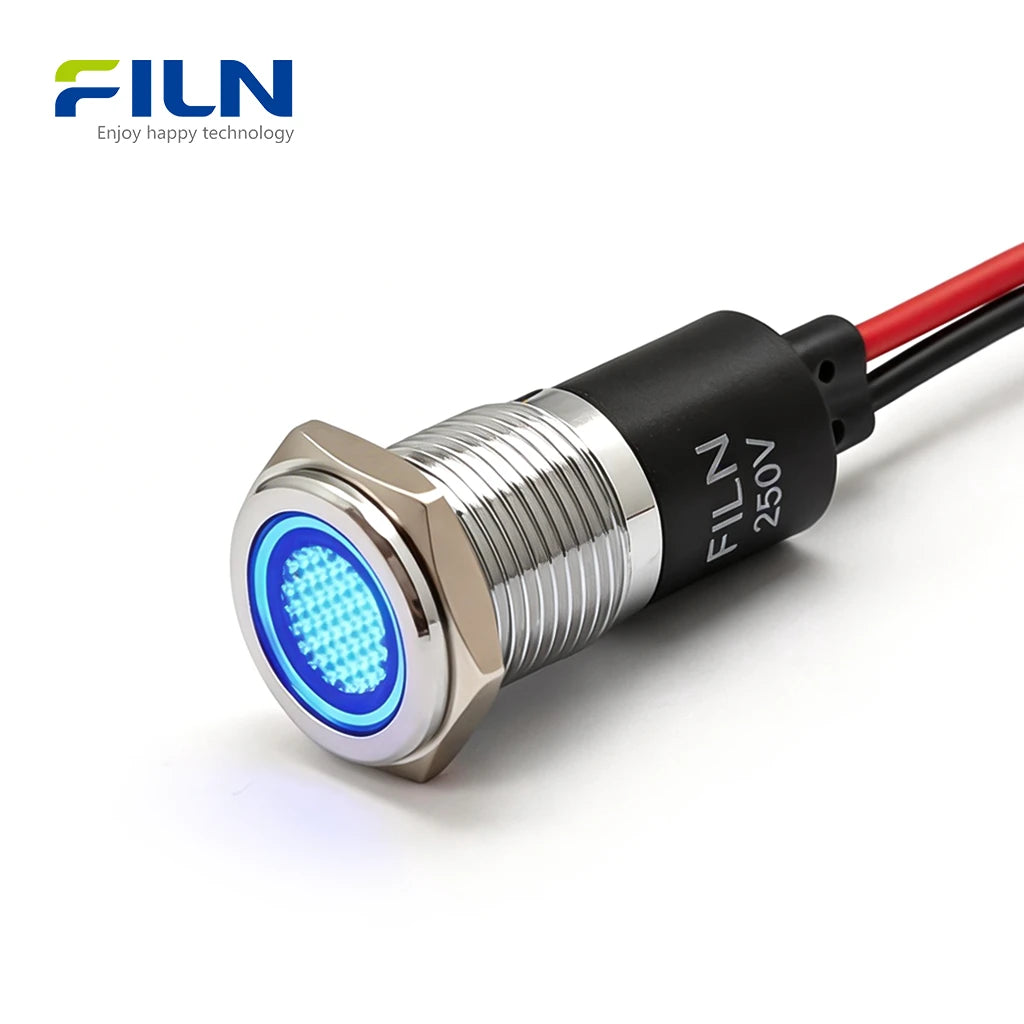

Le voyant lumineux de signalisation de 14 mm (Modèle : FL1M-14FW-1) est un composant de signalisation haute performance fabriqué par FILN. Cet indicateur LED étanche IP65/IP67 est doté d'une conception durable à tête plate métallique disponible en finition argentée ou noire, offrant une apparence esthétique et affleurante, facile à nettoyer et résistante aux chocs. Certifié par ISO9001, CE, VDE, RoHS, SGS, UL, il garantit une conformité mondiale pour les panneaux de commande industriels, les dispositifs médicaux, les systèmes marins et les équipements d'énergie nouvelle. Avec une prise en charge de 12V à 220V et des fils de connexion personnalisables de 15 cm, il offre une fiabilité durable et une visibilité haute luminosité pour une surveillance critique de l'état.
Spécifications rapides
| Trou de montage | 14 mm (0,55") |
|---|---|
| Tension | 12 V, 24 V, 110 V, 220 V (personnalisé) |

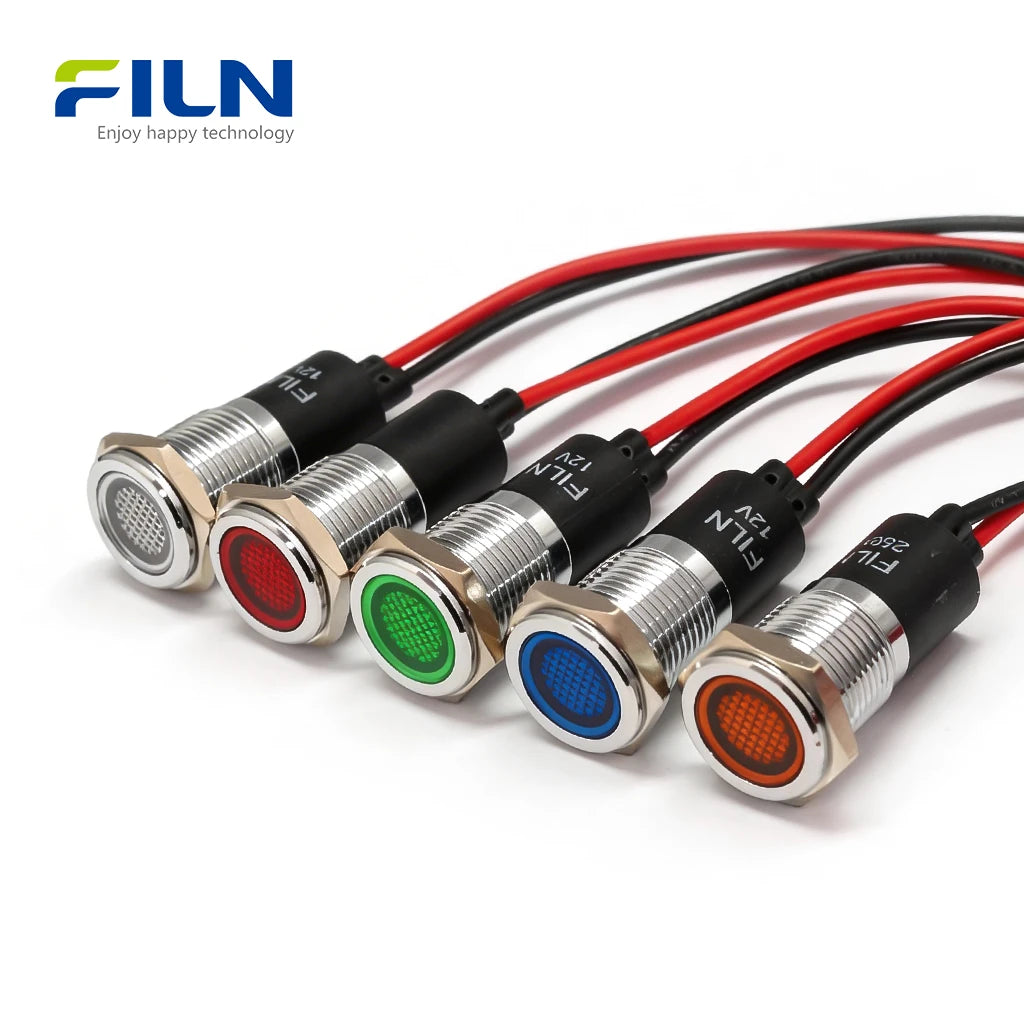

| Couleur de la LED | Rouge, vert, jaune, bleu, blanc |
| Indice d'étanchéité | IP65 / IP67 |
| Type de câblage | Fils de connexion (15 cm standard) |
| Température de fonctionnement | -40℃～80℃ |
| Durée de vie | 50 000 heures |
Paramètres de fonctionnement nominaux
| Tension nominale | 3V - 380V (personnalisé) |
|---|---|
| Fréquence (CA) | 50～60Hz |
| Courant nominal | ≤20mA |
Matériaux des composants
| Boîtier | Laiton (argent ou chrome noir) |
|---|---|
| Lentille | Polycarbonate (PC) |
| Joint d'étanchéité | Joint torique en gel de silice |
| Borne | Cuivre pur |
| Matériau du fil | UL1007 22AWG (15cm) |
Caractéristiques générales
| Application | Indication de signal universelle |
|---|---|
| Nom de la pièce | Voyant lumineux de signalisation FL1M-14FW-1 |
| Température de fonctionnement | -40℃～80℃ |
| Température de stockage | -40℃～85℃ |
| Humidité relative | ≤85% à +40℃ |
| Température ambiante | 5~35℃ |
| Pression atmosphérique | 86~106Kpa |
| Indice d'étanchéité | IP65/67 |
Propriétés électriques
| Propriété | Condition d'essai | Exigence |
|---|---|---|
| Résistance d'isolement | 500 V CC pendant 1 minute | ≥100 MΩ |
| Rigidité diélectrique | 1500 V CA / 5 mA / 60 s | Pas de claquage ni d'amorçage |
Caractéristiques de durabilité
| Durée de vie continue | Condition d'essai | Exigence |
|---|---|---|
| Fiabilité des LED | 30 mA 1000h | 50 000 heures |
Performances de résistance
| Type de test | Paramètres |
|---|---|
| Haute température | 80℃ pendant 96h |
| Basse température | -40℃ pendant 96h |
| Résistance à l'humidité | 40℃, 90-95% HR pendant 96h |
| Cycle de température | -40℃ → 25℃ → 85℃ (5 cycles) |
Caractéristiques principales
- Conception à tête plate de qualité supérieure : Offre un profil de montage affleurant, élégant, esthétique et réduisant le risque de dommages accidentels.

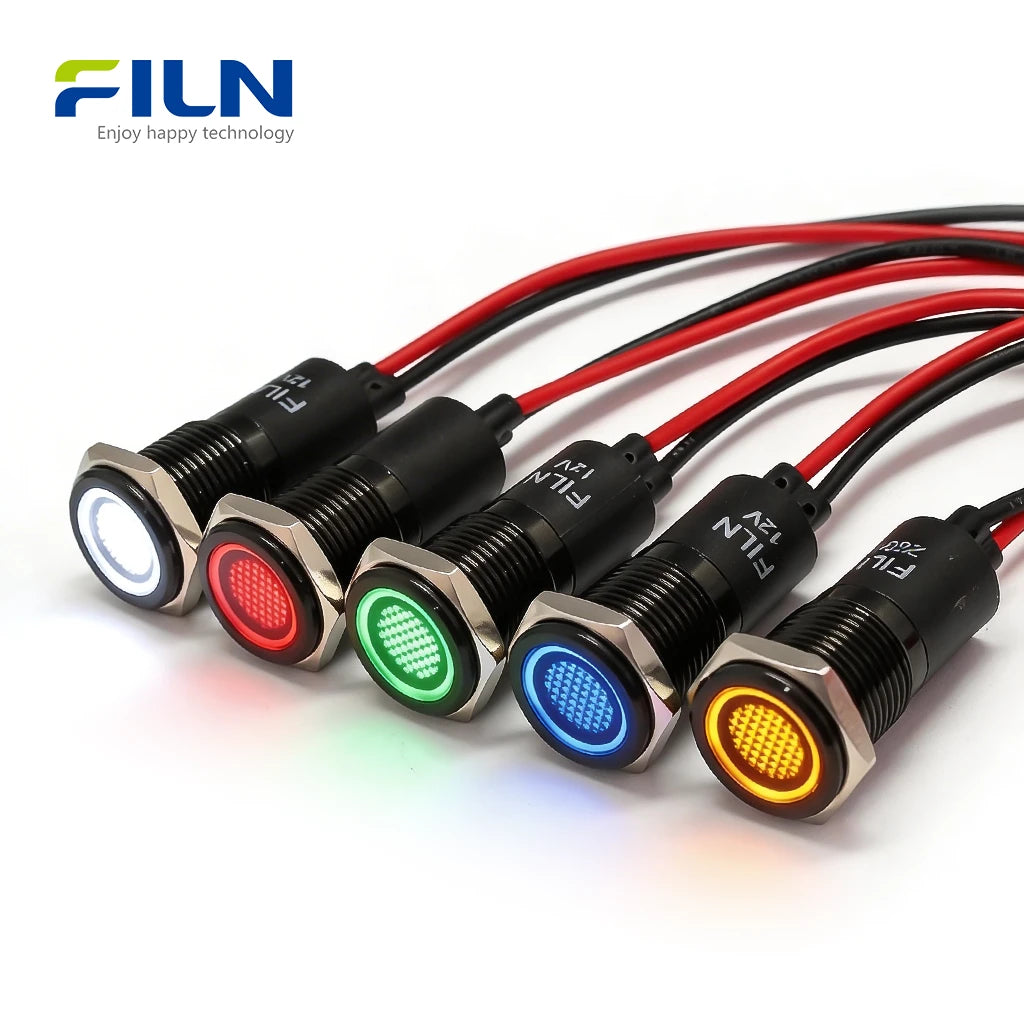

- Options de boîtier bicolore : Disponible en métal chromé argenté ou noir de haute qualité pour s'adapter à différents styles d'équipement.
- Durée de vie prolongée : La puce LED haute luminosité assure plus de 50 000 heures de service continu.
- Câblage pré-installé pratique : Livré avec des fils de connexion certifiés UL de 15 cm pour une installation rapide sans soudure.
- Étanchéité IP67 améliorée : Équipé d'un joint torique de 14 mm conçu avec précision et d'un écrou M14 à filetage lisse.
Applications
- Industriel : Machines CNC, panneaux de commande d'automatisation, armoires électriques.
- Médical & Tests : Équipement de diagnostic, instruments de laboratoire, dispositifs de test.
- Marin & Transport : Tableaux de bord de yacht, systèmes de contrôle marin, bornes de recharge pour véhicules électriques.
- Énergie : Nouveaux systèmes de stockage d'énergie, unités de distribution d'énergie.
Guide d'installation
- Préparez un trou de montage de 14 mm de diamètre sur la surface du panneau.
- Assurez-vous que le joint torique étanche est placé sur le corps de l'indicateur.
- Insérez le voyant lumineux de signalisation de 14 mm par l'avant du panneau.
- Vissez l'écrou M14 par l'arrière du panneau sur les filetages métalliques lisses.
- Serrez fermement l'écrou pour comprimer le joint torique et assurer une étanchéité parfaite.
- Connectez les fils pré-câblés de 15 cm au circuit d'alimentation correspondant.
Qu'est-ce qu'un voyant lumineux de signalisation ?
Un voyant lumineux de signalisation est un composant visuel essentiel utilisé pour communiquer l'état des circuits électriques ou des processus mécaniques à un opérateur. Dans les environnements industriels et médicaux, ces lumières agissent comme l'interface principale pour la sécurité et la surveillance. Le modèle FL1M-14FW-1 utilise une conception à tête plate, spécifiquement choisie pour les applications où une surface affleurante est requise pour éviter l'accumulation de débris ou pour correspondre aux normes esthétiques modernes. Contrairement aux modèles à broches (FL1M-14FJ-1), qui nécessitent une soudure, la version à fils de connexion (FW) offre des câbles pré-installés de 15 cm, réduisant considérablement le temps d'assemblage et les coûts de main-d'œuvre tout en offrant une connexion plus sécurisée dans les environnements à fortes vibrations comme les navires marins ou les machines lourdes.
Approvisionnement direct usine FILN
FILN est un fabricant professionnel offrant des prix directs d'usine et des services de personnalisation haut de gamme pour les clients B2B mondiaux.
- Personnalisation de la tension : Large gamme de 3V à 380V.
- Personnalisation des fils : Longueur, calibre et types de connecteurs adaptés à vos spécifications.
- Personnalisation du boîtier : Plusieurs finitions métalliques et styles de têtes.
- Expédition rapide dans le monde entier : Livraison efficace pour les commandes de projets.
Site officiel : www.filn.com
Email : inquiry@cnylin.com.cn
Foire aux questions
1. Puis-je utiliser ce voyant lumineux de signalisation de 14 mm pour les tableaux de bord marins ?
Oui, avec son indice d'étanchéité IP67 et son boîtier métallique, il est parfait pour les applications marines et les yachts.
2. Quelle est la différence entre le FL1M-14FW-1 et le modèle à broches FJ-1 ?
Le FW-1 est doté de fils pré-câblés de 15 cm pour une installation facile, tandis que le FJ-1 (type à broches) nécessite une soudure aux bornes.
3. Des longueurs de fil personnalisées sont-elles disponibles pour ce voyant de signalisation ?
Absolument. En tant qu'usine, FILN peut personnaliser les longueurs de fil et ajouter des connecteurs pour répondre à vos besoins spécifiques.
4. Comprend-il l'écrou de montage et le joint ?

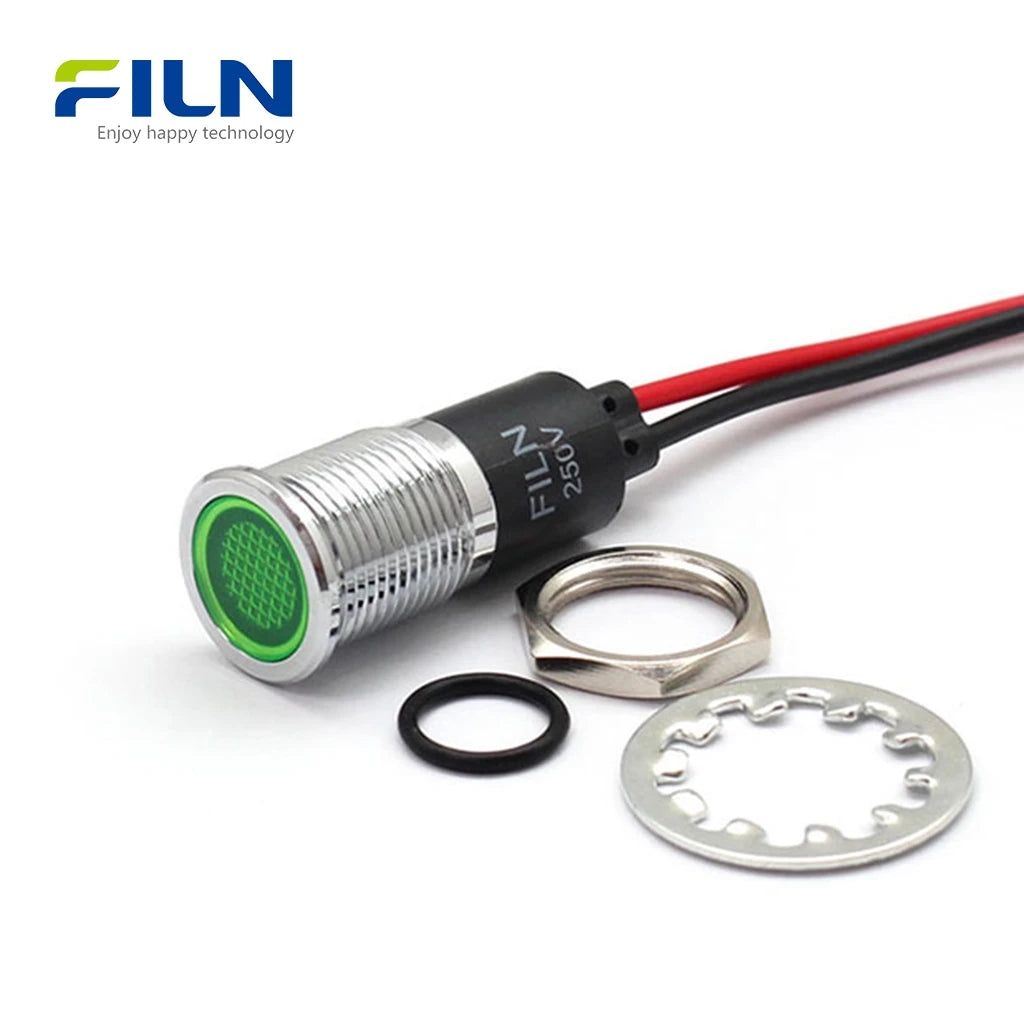

Oui, chaque unité est livrée avec un écrou M14 à filetage lisse et un joint torique étanche de haute qualité.
5. Ce produit est-il adapté aux équipements de test médical ?
Oui, la conception à tête plate est idéale pour les dispositifs médicaux qui nécessitent des surfaces affleurantes et faciles à désinfecter.
6. La tension peut-elle être personnalisée à 48 V ou 110 V ?
Oui, nous prenons en charge une large gamme de tensions, y compris 12 V, 24 V, 110 V et 220 V, ainsi que des valeurs personnalisées spécifiques.
7. Quels sont les avantages de la conception à tête plate ?
Elle offre une apparence affleurante sur le panneau, évite les accrocs et est plus facile à nettoyer dans les environnements stériles.
8. Quelle est la durée de vie de la LED ?
Les puces LED de haute qualité ont une durée de vie nominale de plus de 50 000 heures.
9. Le boîtier est-il en métal véritable ?
Oui, il est doté d'un boîtier en laiton chromé disponible en finition argentée ou noire pour une durabilité maximale.
10. FILN propose-t-il des remises pour les achats en gros ou en vrac ?
Oui, en tant que fabricant, nous proposons des prix directs d'usine pour les commandes en gros et les partenariats à long terme.
Chers clients,
Chez FILN, nous sommes spécialisés dans la fourniture de voyants lumineux, de boutons-poussoirs et d'interrupteurs à bascule conçus avec précision et adaptés à vos besoins spécifiques. Bien que nos produits soient par défaut des plages de tension standard (12-24V et 110-220V), nous comprenons que les applications spécialisées exigent de la flexibilité.
Besoin d'une solution de tension personnalisée ? Il vous suffit de nous informer de vos spécifications de tension souhaitées (par exemple, 5V, 48V ou des plages non standard), et notre équipe d'ingénieurs élaborera une solution dans un délai de 10 à 15 jours ouvrables.
Pourquoi choisir FILN pour la fabrication sur mesure ?
✅ Expertise fiable : Plus de 20 ans d'expérience dans la production de composants électroniques de qualité industrielle.
✅ Personnalisation de bout en bout : Des ajustements de tension aux conceptions sur mesure (forme, couleur, indice de protection IP), nous nous adaptons à vos besoins.
✅ Qualité garantie : Toutes les commandes personnalisées subissent des tests rigoureux pour répondre aux normes CE/RoHS/IP65.
✅ Support évolutif : Qu'il s'agisse de prototypage ou de commandes en gros, nous assurons une livraison sans faille.
Comment ça marche
Consultation : Partagez vos exigences techniques par e-mail ou via notre formulaire de contact.
Conception et approbation : Recevez des modèles 3D ou des échantillons pour confirmation.
Production et contrôle qualité : Fabrication de précision avec des mises à jour en temps réel.
Expédition mondiale : Logistique traçable jusqu'à votre porte.
Contactez-nous dès aujourd'hui
