Présentation du produit

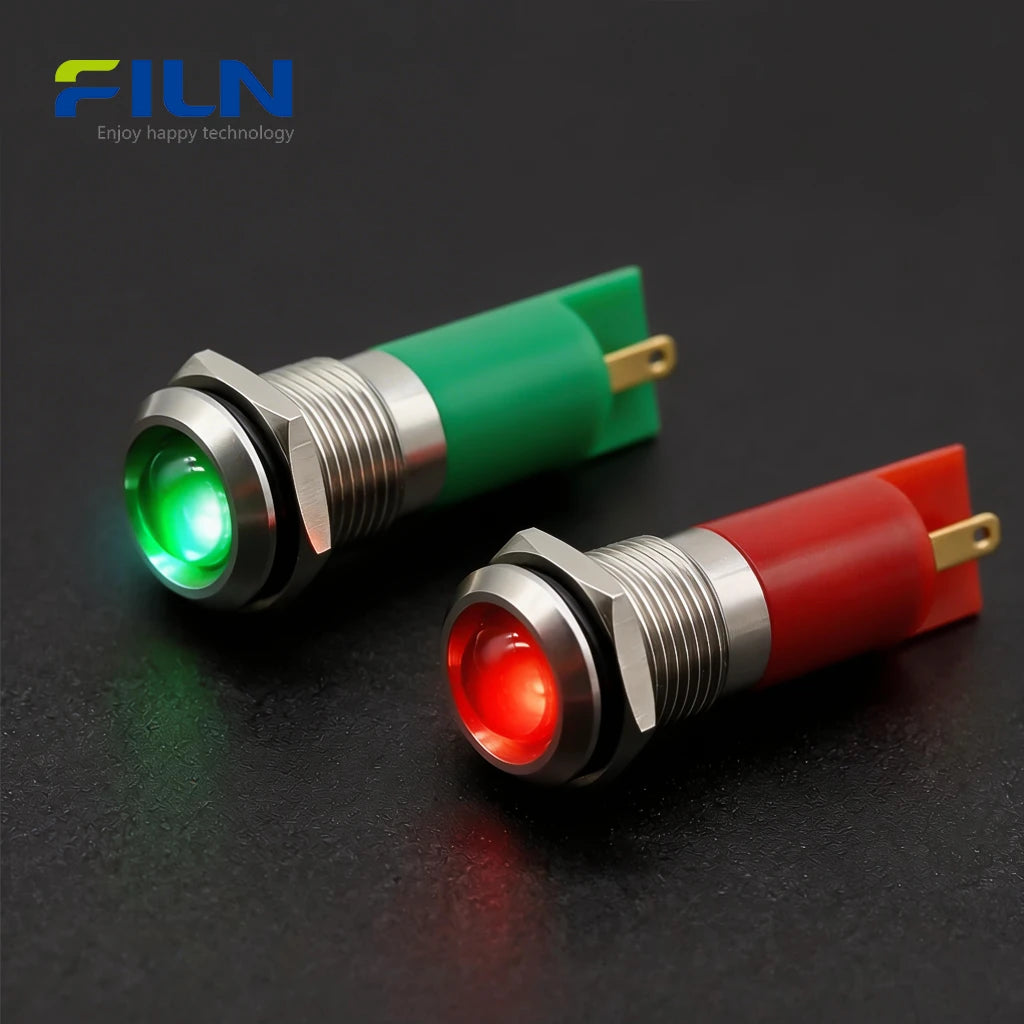

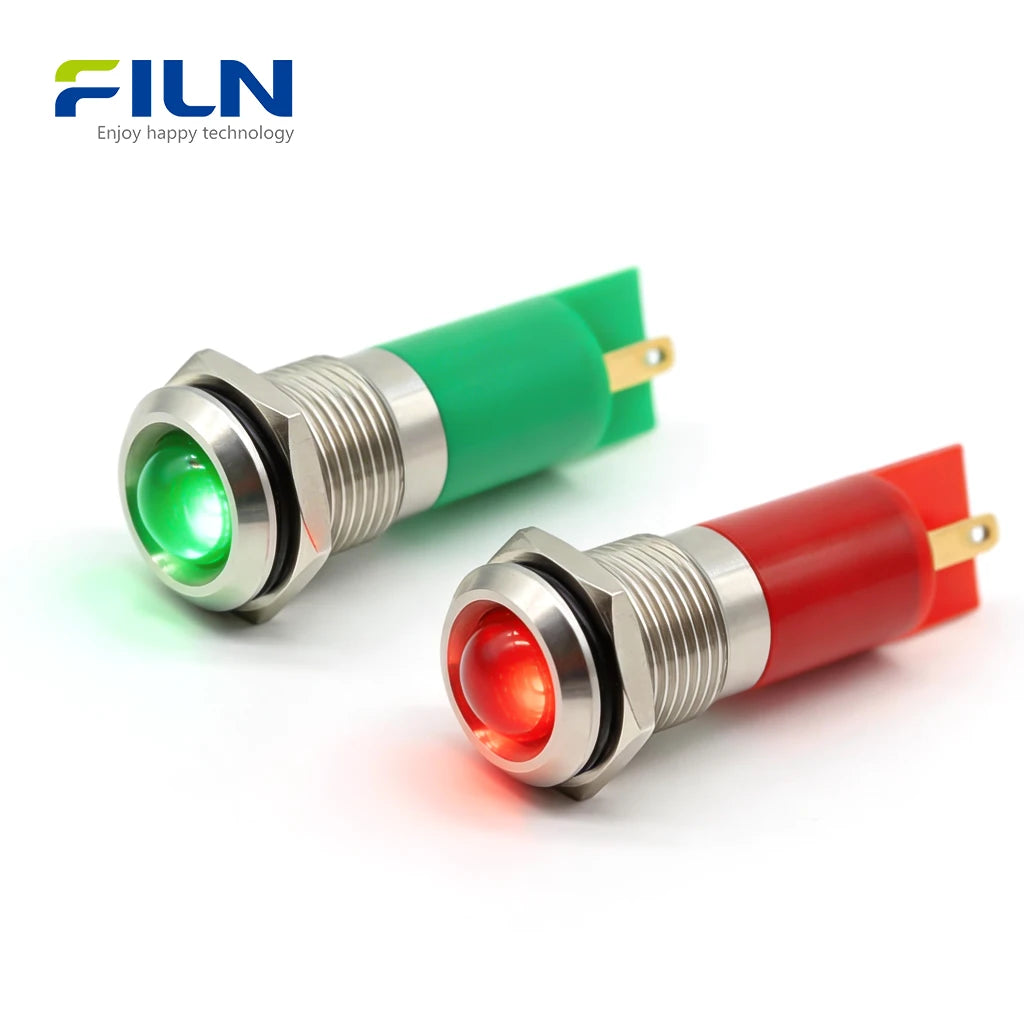

Le voyant lumineux FILN (Modèle: FL1M-14SJ-2) est un voyant de signalisation métallique à tête haute de 14 mm professionnel conçu pour une visibilité maximale. Certifié ISO9001, CE, VDE, RoHS, SGS, UL et IP65/67, ce voyant est doté d'une grande perle LED améliorée pour une concentration lumineuse accrue. Il est largement utilisé dans les panneaux de contrôle industriels, les dispositifs médicaux, les yachts et les systèmes d'énergie nouvelle. Le boîtier métallique robuste (disponible en argent ou noir) et la conception à tête haute offrent une indication lumineuse à 360 degrés, surpassant les alternatives plates ou concaves. Avec une longue durée de vie et des connexions à 2 bornes efficaces, FILN offre une fiabilité directe d'usine avec un support complet pour la personnalisation.
Spécifications rapides
| Trou de montage | 14 mm (0,55 pouces) |
|---|---|
| Tension | 12 V-24 V / 110 V-220 V (personnalisable) |
| Couleur LED | Rouge, Vert (Jaune, Bleu, Blanc Délai de production: 2 semaines) |
| Indice d'étanchéité | IP65 / IP67 |
| Type de câblage | Borne Faston 2 broches |
Paramètres de fonctionnement nominaux
| Tension nominale | Personnalisée (par exemple, 12 V, 24 V, 110 V, 220 V) |
|---|---|
| Fréquence (AC) | 50 ～ 60 Hz |
| Courant nominal | ≤20 mA |
Matériaux des composants

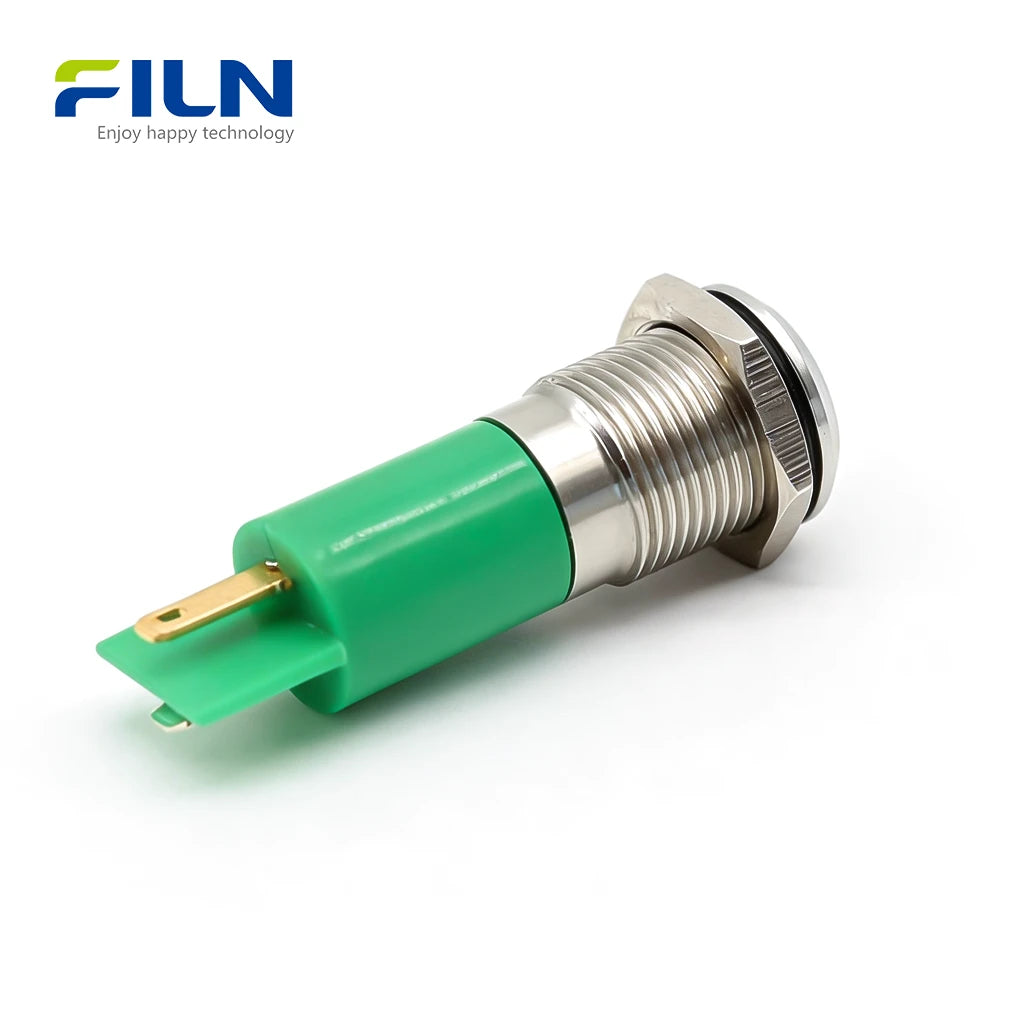

| Boîtier | Laiton chromé / Aluminium noir |
|---|---|
| Lentille | Polycarbonate (grande perle LED) |
| Bague d'étanchéité | Joint torique en silicone (14 mm) |
| Borne | Broche en laiton plaqué argent |
Caractéristiques générales
| Température de fonctionnement | －40℃ ～ 80℃ |
|---|---|
| Humidité relative | ≤85% à +40℃ |
| Pression atmosphérique | 86 ～ 106 Kpa |
Propriétés électriques
| Paramètre | Condition d'essai | Exigence |
|---|---|---|
| Résistance d'isolation | 500 V CC pendant 1 min | ≥100 MΩ |
| Rigidité diélectrique | 1500 V CA / 5 mA / 60 s | Pas de claquage |
Caractéristiques de durabilité
| Durée de vie continue | ≥50 000 heures |
|---|---|
| Condition d'essai | 30 mA pendant 1000 h |
Performance de résistance
| Élément d'essai | Condition |
|---|---|
| Température haute/basse | 80℃ / -40℃ pendant 96h |
| Résistance à l'humidité | 40℃ 95% HR pendant 96h |
Caractéristiques principales

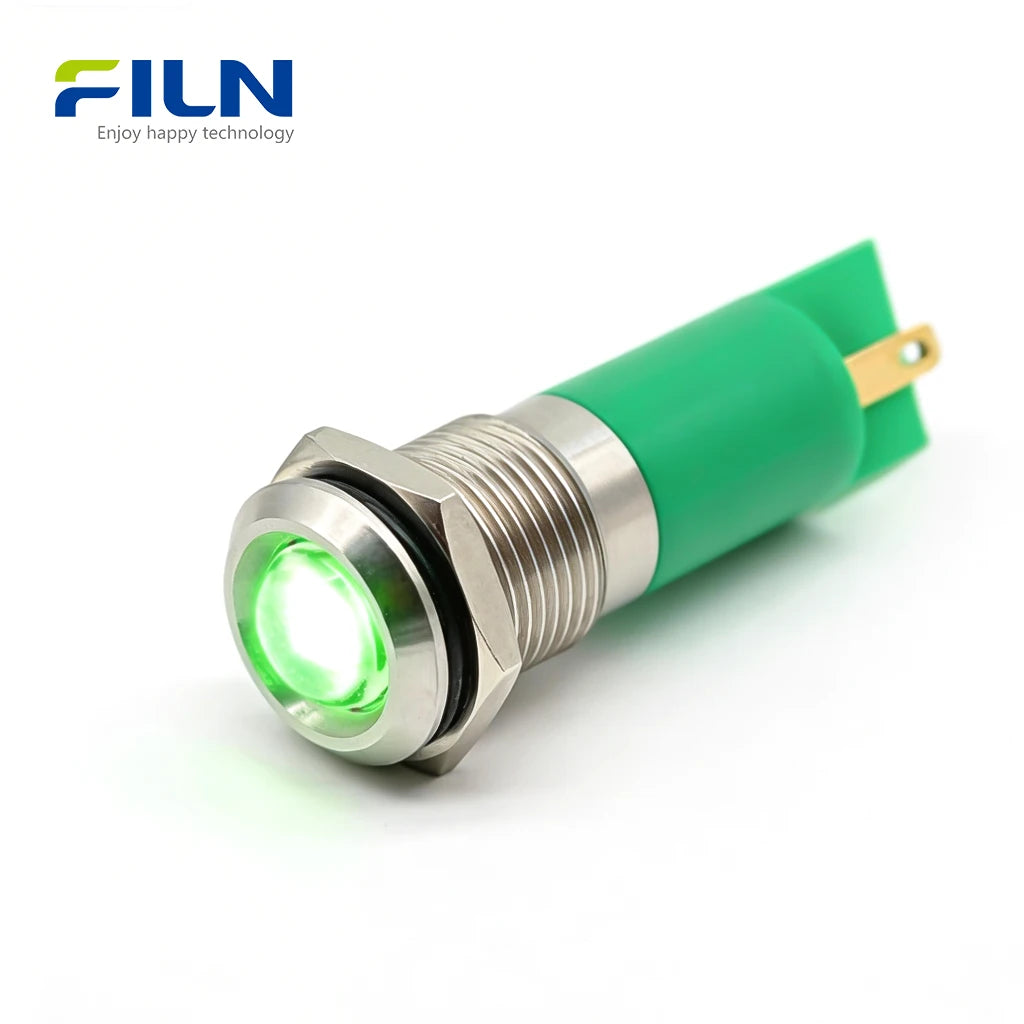

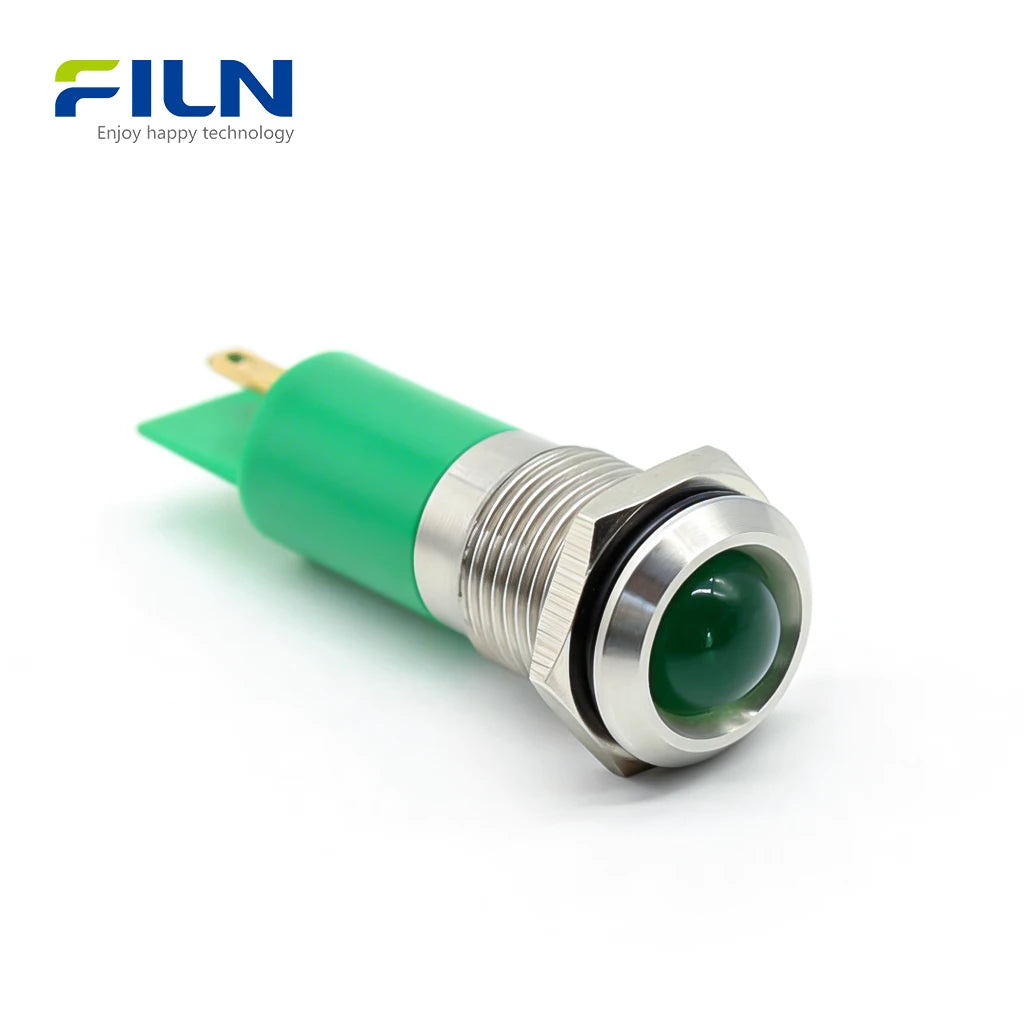

- Grande perle LED: Optique améliorée pour une concentration lumineuse et une luminosité supérieures.

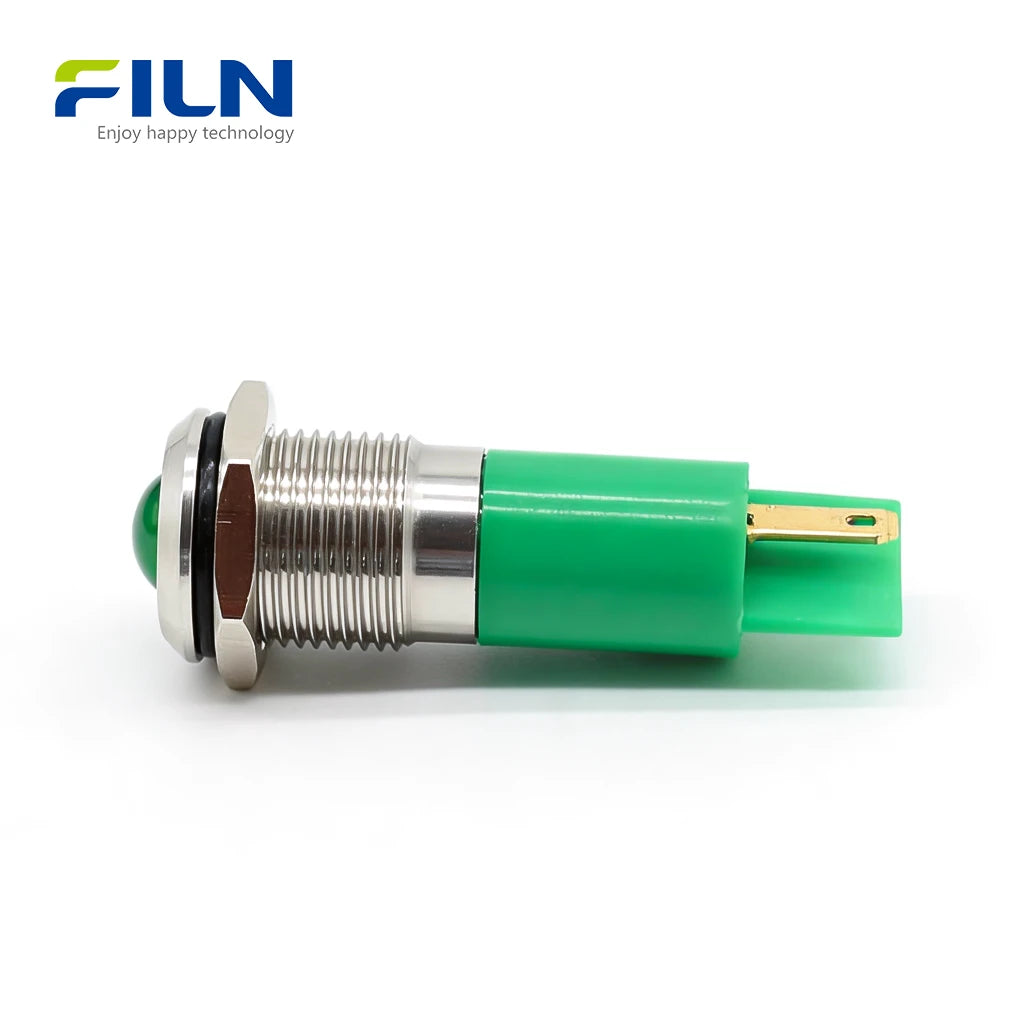

- Visibilité à tête haute: La conception saillante assure que le signal est visible sous tous les angles.
- Étanchéité IP67: Comprend un joint torique de 14 mm de haute qualité et un écrou M14 pour une étanchéité complète.
- Longue durée de vie: Composants de qualité industrielle conçus pour plus de 50 000 heures.

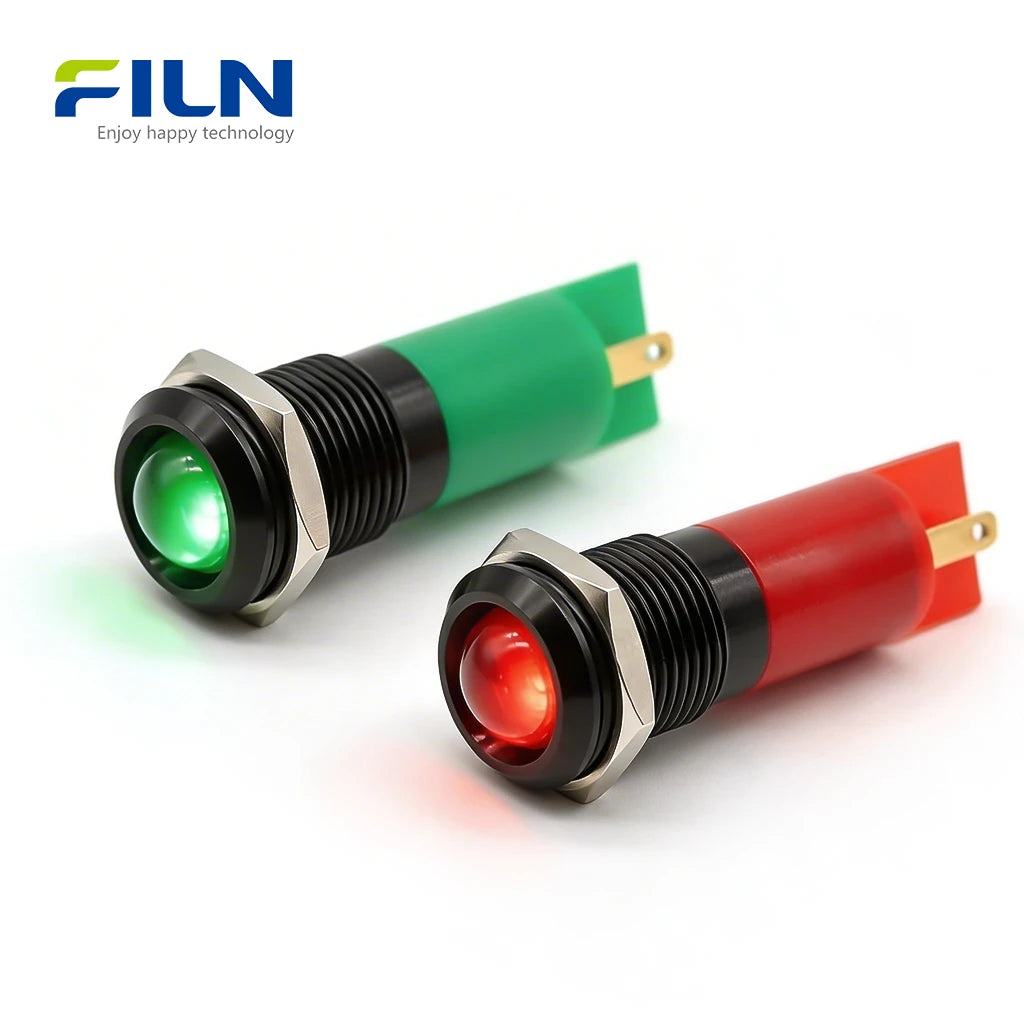

- Boîtier métallique robuste: Disponible en chrome argenté ou en aluminium anodisé noir.
Applications
- Contrôle industriel: État du panneau pour les machines CNC et les lignes d'automatisation.
- Équipement médical: Alertes visuelles claires pour les dispositifs de diagnostic et de test.
- Marine et nautisme: Indication de tableau de bord étanche pour la navigation maritime.
- Nouvelles énergies: Voyants d'état pour les stations de recharge de véhicules électriques et les bancs de batteries.
- Instruments de test: Indication lumineuse haute visibilité pour les consoles de laboratoire.
Guide d'installation
- Percez un trou de 14 mm dans le panneau de montage.
- Insérez le voyant lumineux à travers le trou par l'avant.
- Assurez-vous que le joint torique de 14 mm est positionné contre le panneau pour l'étanchéité.
- Par l'arrière, vissez l'écrou M14 sur les filetages lisses du boîtier.
- Serrez l'écrou fermement et connectez l'alimentation aux bornes à 2 broches.
Qu'est-ce qu'un voyant lumineux à tête haute de 14 mm ?
Un voyant lumineux est un composant essentiel utilisé pour fournir un retour visuel sur l'état d'un circuit. Le modèle FL1M-14SJ-2 se distingue par sa conception à tête haute, qui dépasse de la surface du panneau. Contrairement aux conceptions à tête plate ou concave, la tête haute permet de voir clairement la lumière même depuis les côtés. De plus, ce modèle utilise de grandes perles LED pour concentrer la lumière plus efficacement, ce qui le rend idéal pour les environnements lumineux. La conception à bornes à broches est spécifiquement destinée aux systèmes de connexion rapide, offrant une installation plus compacte et plus rapide que la version à fils FL1M-14SW-1.
Approvisionnement direct usine et personnalisation
FILN est un fabricant leader du secteur offrant des avantages directs d'usine :
- Tension personnalisée (12V-220V AC/DC)
- Options de finition du boîtier (Argent/Noir)
- Services de faisceaux de câbles pré-soudés
- Logistique mondiale rapide et support OEM
Site officiel de FILN: www.filn.com
Contactez-nous: inquiry@cnylin.com.cn
Foire aux questions
Q1: Tête haute vs. Tête plate vs. Concave?
R: La tête haute offre la meilleure visibilité latérale; la tête plate est affleurante pour la sécurité; la tête concave (凹头) protège la lentille des chocs.
Q2: Quel est l'avantage de la grande perle LED?
R: Les grandes perles concentrent mieux la lumière, fournissant un signal plus lumineux et plus focalisé que les petites LED standard.
Q3: SJ-2 (Broche) vs. SW (Fil)?
R: Le SJ-2 utilise des bornes à 2 broches pour une connexion rapide. Les modèles SW sont livrés avec des fils pré-soudés pour les montages en panneau profond.
Q4: Le matériel de montage est-il inclus?

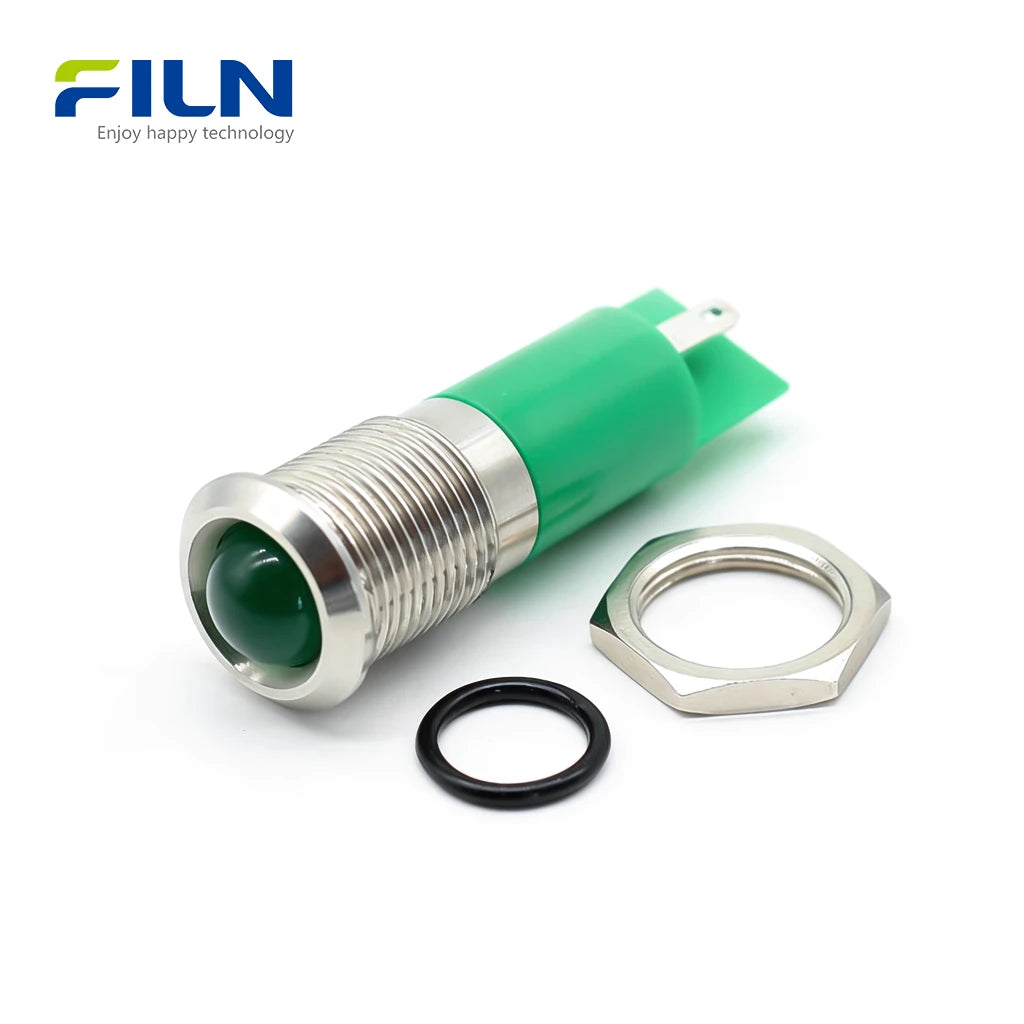

R: Oui, chaque lampe comprend un joint torique de 14 mm pour l'étanchéité et un écrou M14 pour un montage sécurisé.
Q5: Puis-je l'utiliser pour un système 220V?
R: Oui, nous proposons des modèles spécifiquement conçus pour 220V CA, ainsi que des versions 12V-24V CC.
Q6: Le boîtier noir est-il durable?
R: Notre boîtier en aluminium noir utilise un procédé anodisé très résistant aux rayures et à la corrosion.
Q7: Quel est le délai de livraison pour les couleurs personnalisées?
R: Les versions LED jaunes, bleues et blanches nécessitent généralement un cycle de production de 2 semaines.
Q8: Est-il certifié pour un usage médical?
R: Oui, avec les certifications CE, UL et RoHS, il répond aux normes de sécurité des équipements de diagnostic médical.
Q9: Comment m'assurer qu'il est étanche?
R: Assurez-vous simplement que le joint torique est correctement positionné entre la tête de la lampe et le panneau avant de serrer l'écrou M14.
Q10: Soutenez-vous la personnalisation en usine?
R: En tant que fabricant direct, nous prenons en charge les tensions personnalisées, les longueurs de fil et les types de connecteurs spécialisés.
Chers clients,
Chez FILN, nous sommes spécialisés dans la fourniture de voyants lumineux, de boutons-poussoirs et d'interrupteurs à bascule conçus avec précision et adaptés à vos besoins spécifiques. Bien que nos produits soient par défaut des plages de tension standard (12-24V et 110-220V), nous comprenons que les applications spécialisées exigent de la flexibilité.
Besoin d'une solution de tension personnalisée ? Il vous suffit de nous informer de vos spécifications de tension souhaitées (par exemple, 5V, 48V ou des plages non standard), et notre équipe d'ingénieurs élaborera une solution dans un délai de 10 à 15 jours ouvrables.
Pourquoi choisir FILN pour la fabrication sur mesure ?
✅ Expertise fiable : Plus de 20 ans d'expérience dans la production de composants électroniques de qualité industrielle.
✅ Personnalisation de bout en bout : Des ajustements de tension aux conceptions sur mesure (forme, couleur, indice de protection IP), nous nous adaptons à vos besoins.
✅ Qualité garantie : Toutes les commandes personnalisées subissent des tests rigoureux pour répondre aux normes CE/RoHS/IP65.
✅ Support évolutif : Qu'il s'agisse de prototypage ou de commandes en gros, nous assurons une livraison sans faille.
Comment ça marche
Consultation : Partagez vos exigences techniques par e-mail ou via notre formulaire de contact.
Conception et approbation : Recevez des modèles 3D ou des échantillons pour confirmation.
Production et contrôle qualité : Fabrication de précision avec des mises à jour en temps réel.
Expédition mondiale : Logistique traçable jusqu'à votre porte.
Contactez-nous dès aujourd'hui
E-mail : inquiry@cnylin.com.cn
