Présentation du produit

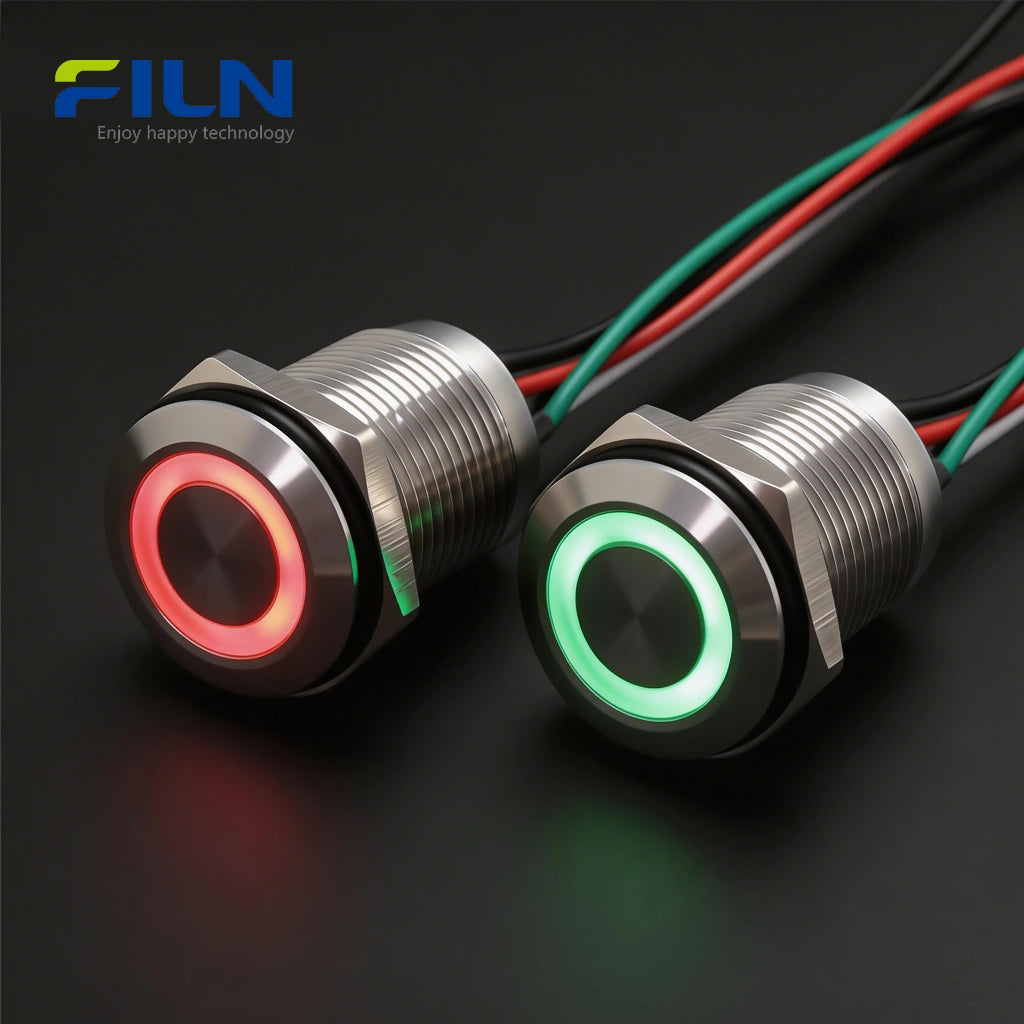

Les boutons-poussoirs 12V (Modèle : FLM16-FW-1-D) de FILN sont des boutons-poussoirs métalliques de 16 mm haute performance conçus pour les environnements industriels rigoureux. Ces boutons LED bicolores 12V sont dotés d'un boîtier robuste en acier inoxydable 12V ou en aluminium, garantissant durabilité et esthétique haut de gamme. Avec une étanchéité IP65 et une résistance aux chocs IK08, ils sont idéaux pour les panneaux de commande industriels, les systèmes marins et les dispositifs médicaux. Certifiés par ISO9001, CE, VDE, RoHS, SGS et UL, ces interrupteurs offrent une fonction bouton de démarrage momentané avec LED ou à verrouillage, pré-câblés avec des fils de 15 cm pour une installation rapide.
Spécifications rapides
| Numéro de modèle | FLM16-FW-1-D |
|---|---|
| Taille du trou de montage | 16 mm (0,63 pouce) |
| Fonction | À verrouillage / Momentané (Réinitialisation automatique) |

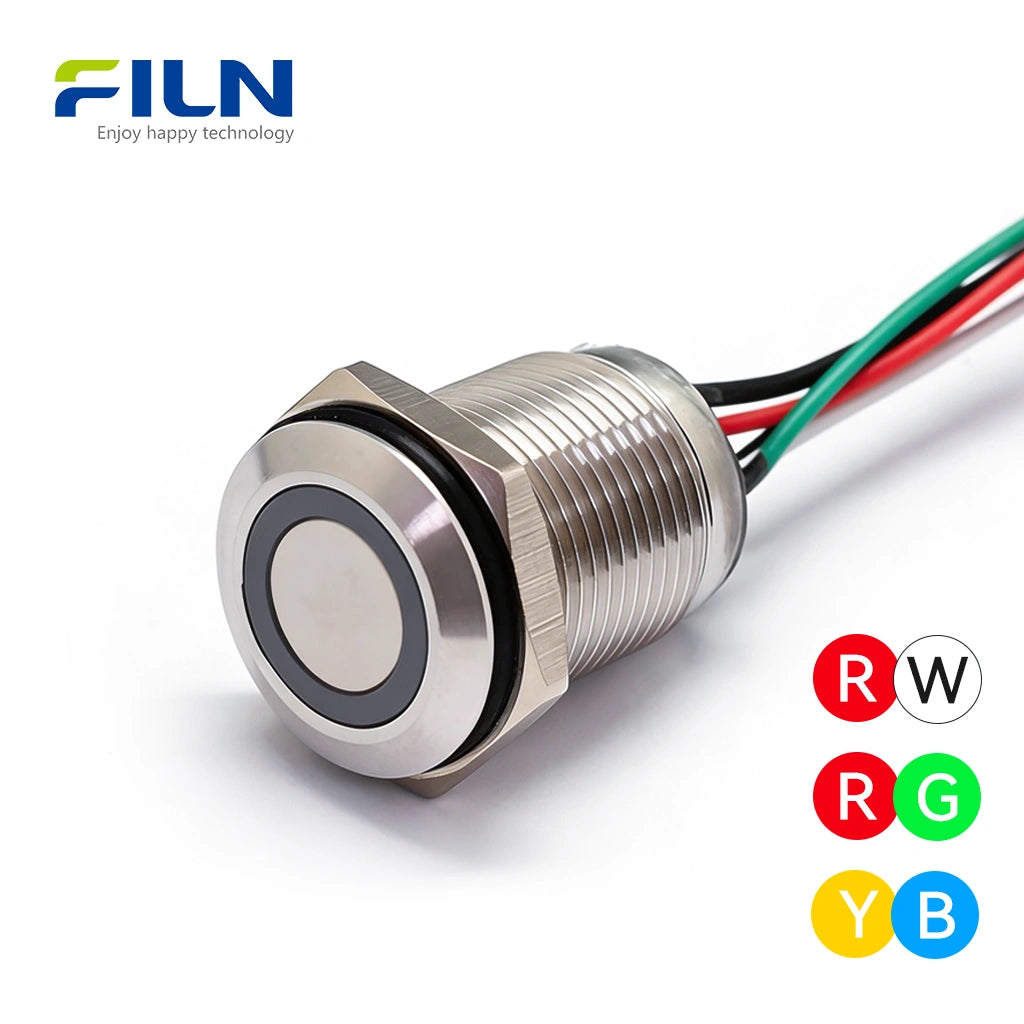

| Couleur LED | Bicolore (R&V, J&B, R&B) Personnalisation disponible |
| Forme du bouton | Tête plate |

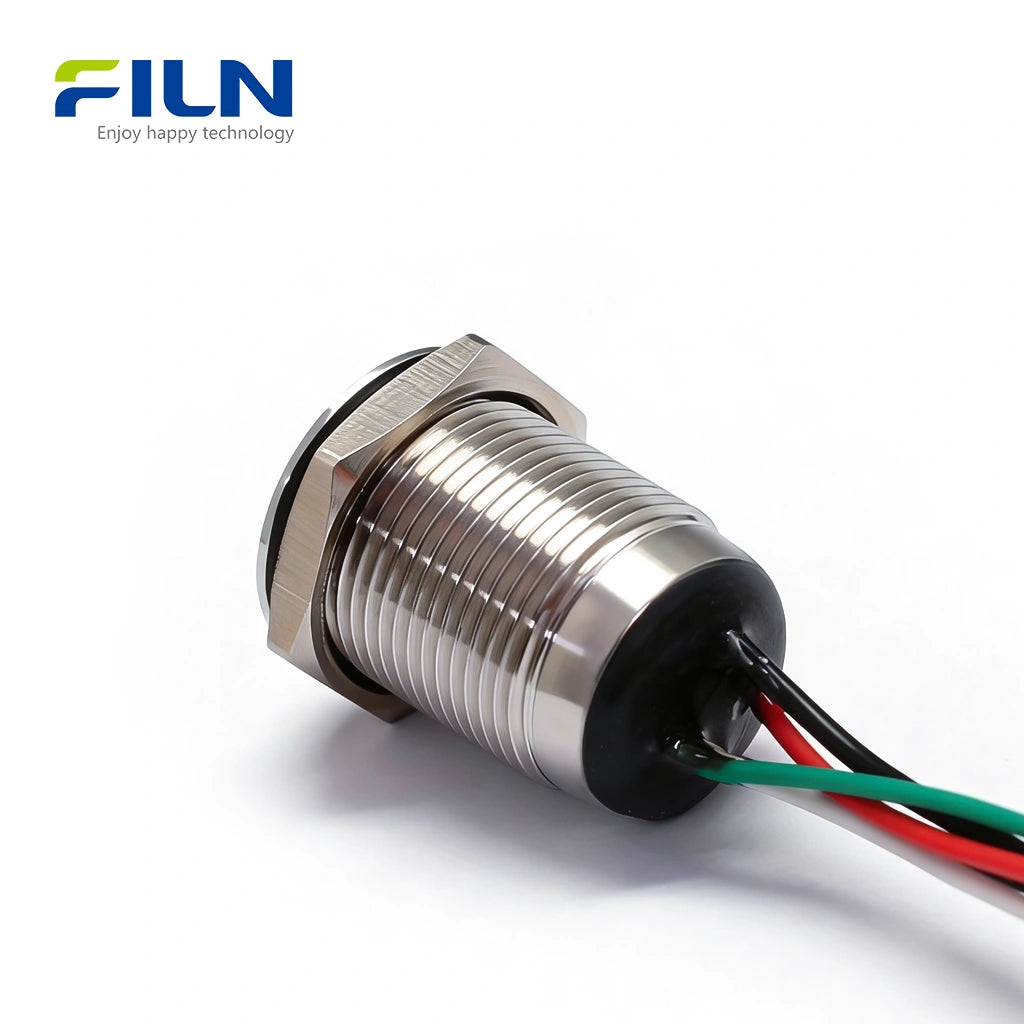

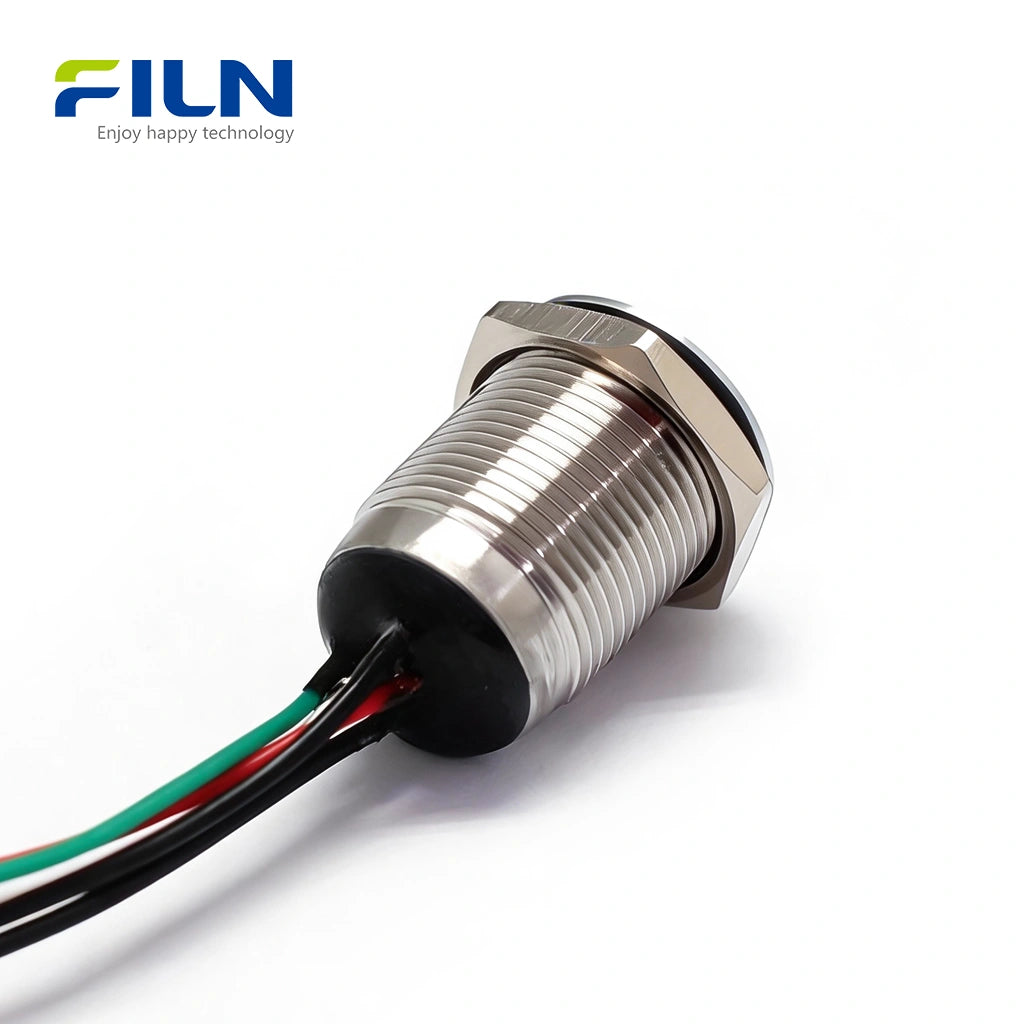

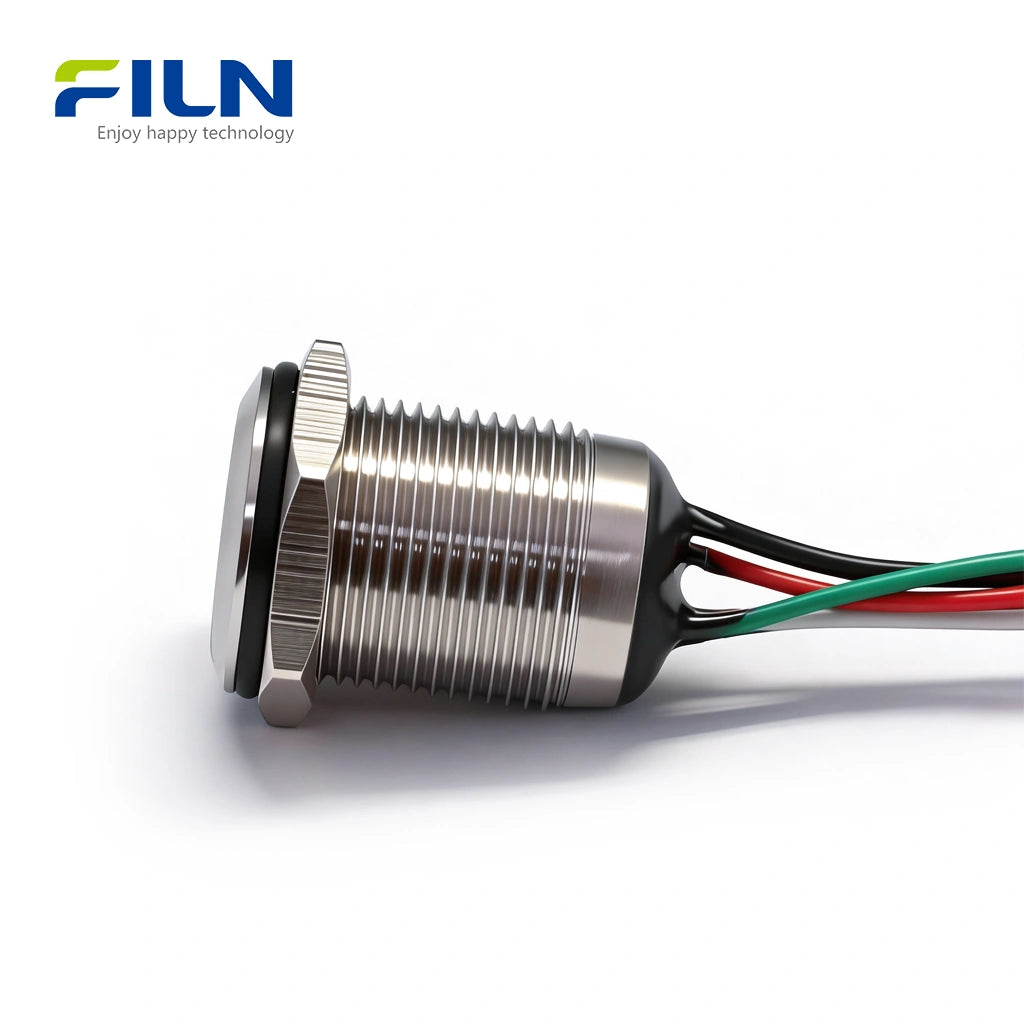

| Type de terminal | Pré-câblé (5 fils, 15 cm de long) |
Paramètres de performance
| Tension nominale (Interrupteur) | 36V DC / 250V AC | Courant nominal | 5A |
|---|---|---|---|
| Puissance nominale | 180W (DC) / 1250W (AC) | Résistance d'isolement | ≥ 1000MΩ |
| Tension LED | 3V - 220V (Standard 12V-24V) | Résistance de contact | < 50mΩ |
| Certifications | ISO9001, CE, VDE, RoHS, SGS, UL | ||
Matériaux des composants
| Composant | Détail du matériau |
|---|---|
| Tête de bouton | Acier inoxydable 304 / Alliage d'aluminium 6063 |
| Manchon du boîtier | Laiton H59 / Acier inoxydable 304 / Alliage d'aluminium 6063 |
| Base | Nylon ignifuge PA66+GF20% |
| Contacts | Alliage d'argent (AgCdO12) |
| Étanchéité | Silicone (Joint d'étanchéité) |
Caractéristiques générales
| Température de fonctionnement | -25°C à +85°C |
|---|---|
| Niveau de protection | IP65 Étanchéité, IK08 Résistance aux chocs |
| Durée de vie mécanique | 500 000 cycles |
| Durée de vie électrique | 100 000 cycles (3A) / 50 000 cycles (5A) |
Caractéristiques clés
1. Protection et durabilité supérieures
Avec les indices IP65 et IK08, cet interrupteur est bien supérieur aux boutons IP40 standard. Il fonctionne parfaitement dans les environnements industriels extérieurs, humides et à fort impact, réduisant considérablement les coûts de maintenance.
2. Capacité de charge électrique améliorée
Supportant 5A 250V AC/DC, il gère une puissance plus élevée que les alternatives courantes de 2A, éliminant souvent le besoin de relais intermédiaires et simplifiant la conception de votre circuit.
3. Sélection de matériaux premium
Utilisant de l'acier inoxydable 304 et des contacts en alliage d'argent (AgCdO12), nos interrupteurs offrent une résistance exceptionnelle à la corrosion et une conductivité élevée avec une faible résistance de contact.
4. Retour visuel et facilité d'installation
La LED à anneau lumineux fournit un retour d'état clair. La conception pré-câblée avec 5 fils codés par couleur permet un assemblage rapide et sans erreur en lot par rapport aux versions à bornes à broches.
Applications industrielles
Les boutons-poussoirs 12V FILN sont largement utilisés dans divers secteurs. Ils servent d'interfaces de contrôle fiables pour les machines CNC, les équipements d'automatisation et les systèmes marins où la résistance à l'eau est primordiale. Dans les environnements médicaux, la finition en acier inoxydable assure hygiène et durabilité.
Guide d'installation
- Préparez un trou de 16 mm de diamètre dans votre tableau de commande.
- Insérez l'interrupteur par le trou, par l'avant.

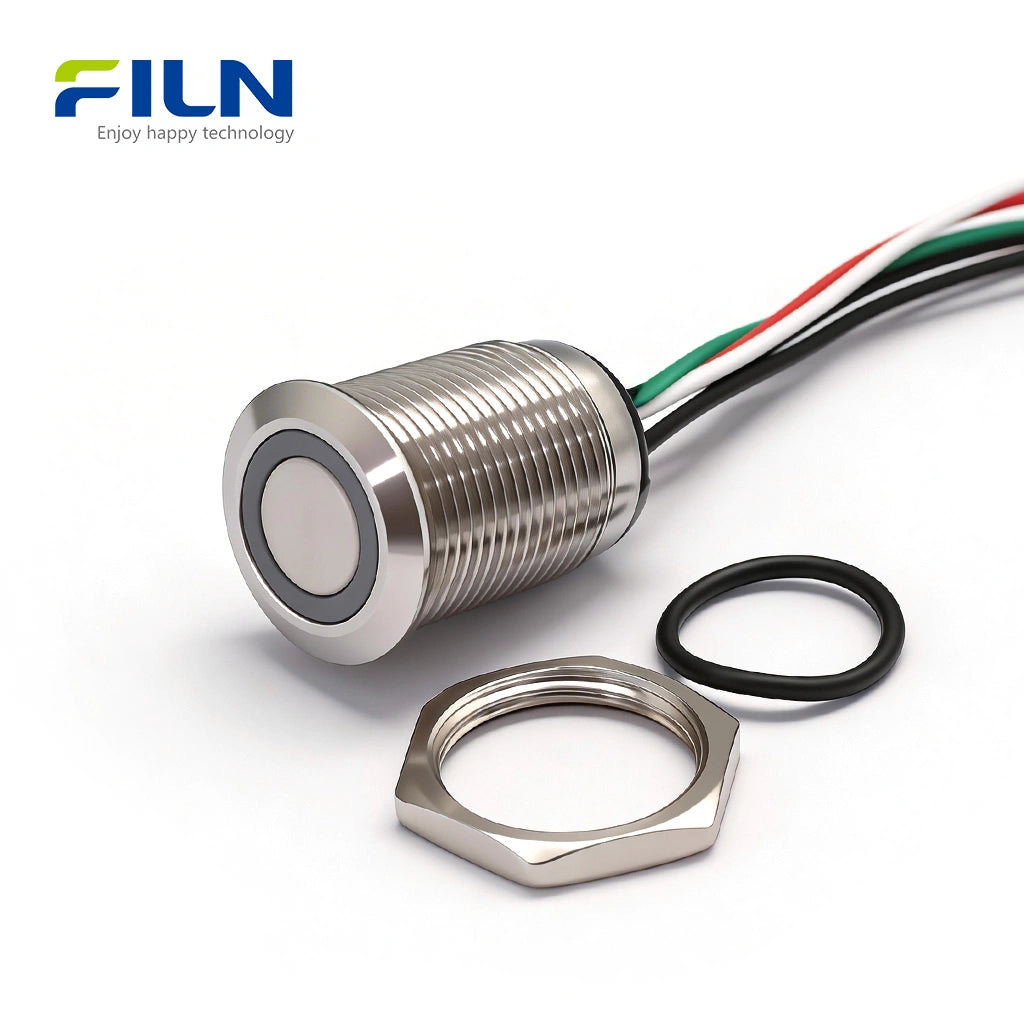

- Fixez l'interrupteur par l'arrière à l'aide de l'écrou hexagonal métallique fourni.
- Connectez le faisceau à 5 fils selon la logique souhaitée (LED synchronisée ou constante).
Guide de câblage du bouton-poussoir LED à 4 broches
Un interrupteur à 4 broches se compose de deux parties : les contacts de l'interrupteur (pour contrôler l'appareil) et les bornes LED (marquées + et -). Voici deux façons de câbler l'indicateur LED.
- Broches horizontales : Le mécanisme de l'interrupteur (alimentation en entrée / charge en sortie).
- Broches verticales (+ / -) : Les bornes du voyant LED.
Méthode 1 : LED synchronisée avec l'appareil (allumée lorsqu'il est actif)
Logique : La lumière du bouton ne s'allume QUE lorsque l'appareil fonctionne. Elle sert d'« indicateur d'état ».
- Câblage : Connectez la LED (+) au côté Sortie de l'interrupteur. LED (-) à la masse.
- Applications : Boutons de démarrage, phares antibrouillard de voiture, machines industrielles.
- Avantage : Économise de l'énergie ; fournit un retour visuel que le système est actif.
Figure 1 : La LED s'allume uniquement lorsque le bouton est pressé
Méthode 2 : LED toujours allumée (mode rétroéclairage)
Logique : La lumière du bouton reste ALLUMÉE en permanence tant qu'il y a de l'alimentation, quelle que soit la position du bouton.
- Câblage : Connectez la LED (+) directement à l'alimentation positive. LED (-) à la masse.
- Applications : Environnements sombres, interrupteurs de couloir, indicateurs d'alimentation en veille.
- Avantage : Permet de trouver facilement l'interrupteur dans l'obscurité totale.
Figure 2 : La LED reste allumée en permanence (Rétroéclairage)
| Mode | État de la LED (inactif) | État de la LED (pressé) |
|---|---|---|
| Synchrone (État) | Éteint | Allumé |
| Toujours allumé (Rétroéclairage) | Allumé | Allumé |
Connaissances de l'industrie
Qu'est-ce qu'un interrupteur à bouton-poussoir bicolore 12V ?

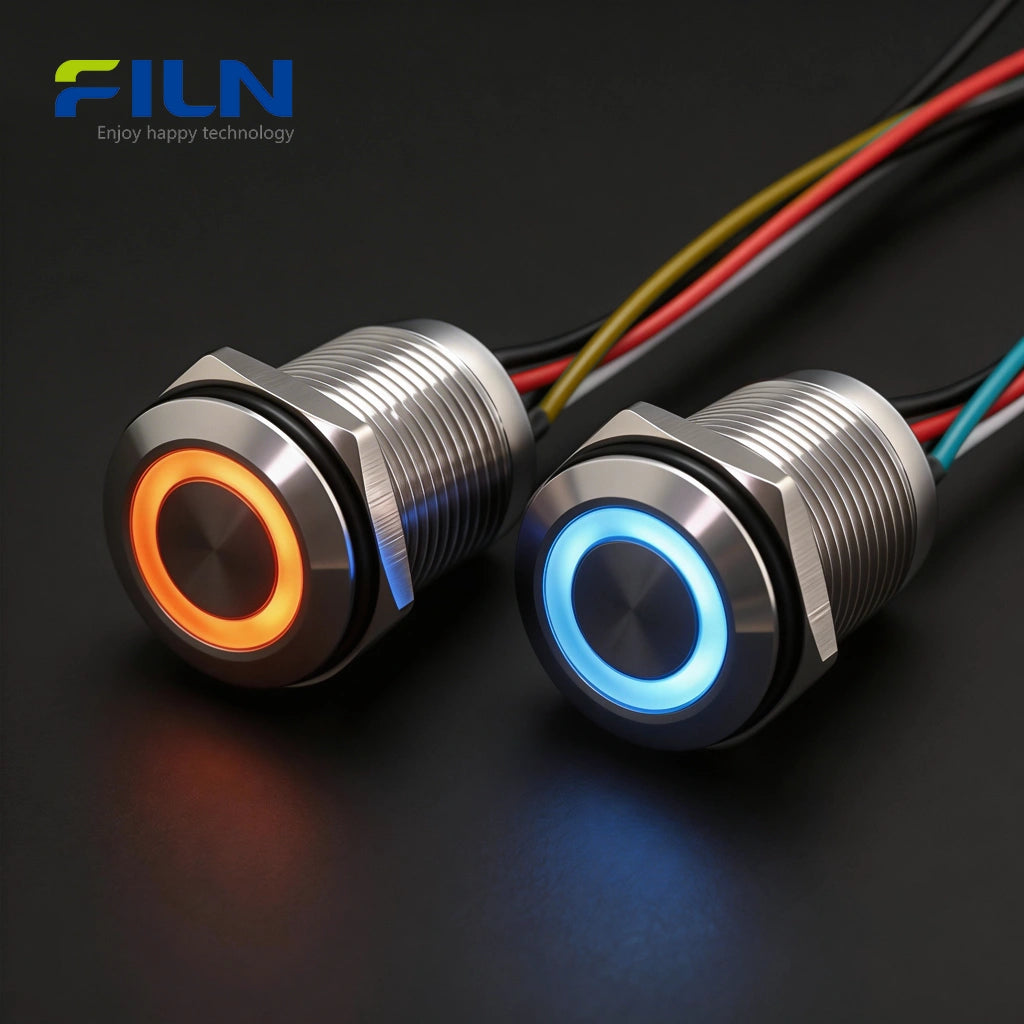

Dans l'automatisation industrielle, un bouton LED bicolore 12V permet une signalisation d'état complexe dans un seul encombrement. Par exemple, une LED rouge et verte peut indiquer "Stop/Défaut" (Rouge) et "En marche/Sûr" (Vert), économisant de l'espace sur le panneau et améliorant la clarté pour l'opérateur.
Comparaison : Verrouillage vs Momentané
| Caractéristique | À verrouillage (Auto-bloquant) | Momentané (Auto-réinitialisation) |
|---|---|---|
| Fonctionnement | Appuyer pour activer, appuyer à nouveau pour désactiver | Activé uniquement lorsqu'il est maintenu ; revient en position d'origine par ressort |
| Usage courant | Alimentation principale, interrupteurs d'éclairage | Klaxons, sonnettes, réinitialisation, démarrage |
Comparaison des types de bornes
| Type de borne | Avantage | Installation |
|---|---|---|
| Borne à broche | Compact, faible coût | Soudure ou connecteurs femelles |
| Borne à vis | Pas de soudure, robuste | Tournevis nécessaire |
| Pré-câblé (Ce modèle) | Assemblage le plus rapide, joint étanche | Raccordement direct des fils |
Approvisionnement direct usine - L'avantage FILN
- Pas de MOQ : Les petites commandes et les prototypes sont les bienvenus.
- Livraison rapide : Expédition mondiale avec des délais courts.
- Personnalisation complète : Tension (3V-220V), longueur de fil et connecteurs adaptés à vos besoins.
Site officiel de FILN : www.filn.com
Contactez-nous : inquiry@cnylin.com.cn
Explorer tout : Voir tous les interrupteurs à bouton-poussoir
Foire aux questions
1. Que signifient les couleurs des LED ?
Généralement, le rouge indique Arrêt ou Erreur, le vert signifie En marche, le bleu pour Veille, le jaune pour Avertissement et le blanc pour l'état de l'alimentation.
2. Puis-je utiliser ces boutons-poussoirs 12V pour des systèmes 24V ?
Oui, ce modèle prend en charge une large plage de tension de 12-24V sans endommager la LED.
3. Le bouton-poussoir métallique de 16 mm est-il vraiment étanche ?
Oui, il est classé IP65, ce qui signifie qu'il est protégé contre les jets d'eau à basse pression de toutes directions et est étanche à la poussière.
4. Quelle est la longueur des fils pré-câblés ?
La longueur standard est de 15 cm, mais FILN peut la personnaliser à n'importe quelle longueur pour les commandes en gros.
5. Quelle est la différence entre Momentané et Verrouillage ?
Momentané se réinitialise une fois relâché ; Verrouillage reste en place jusqu'à ce qu'il soit à nouveau appuyé.
6. Pouvez-vous fournir une gravure laser personnalisée sur le bouton ?
Oui, FILN prend en charge la gravure de symboles et de textes personnalisés sur la tête du bouton.
7. Avez-vous la certification UL pour l'interrupteur 16 mm ?
Oui, tous les boutons métalliques FILN sont certifiés UL, CE et RoHS.
8. Y a-t-il un choix entre les boîtiers noirs et argentés ?

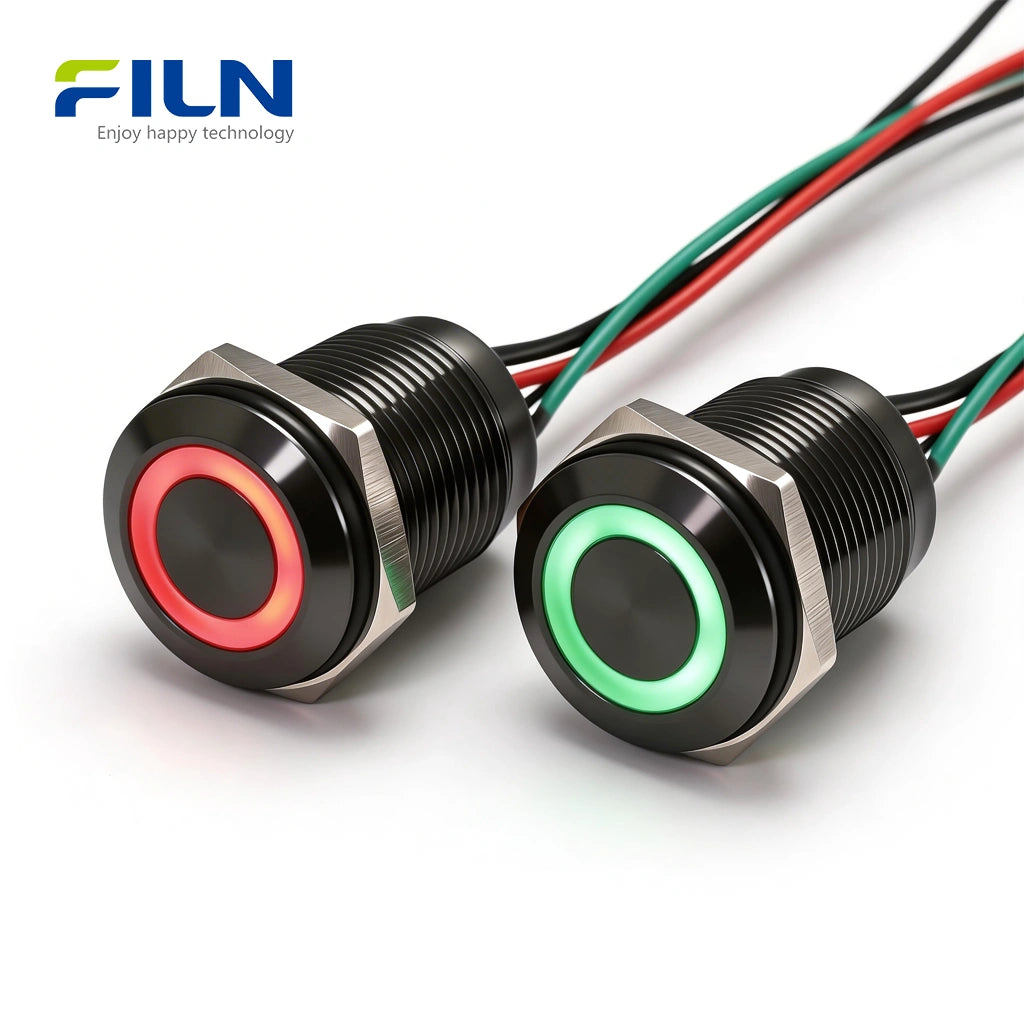

Oui, nous proposons des boîtiers en acier inoxydable 304 (argenté) et en aluminium anodisé noir de haute qualité.
9. Comment câbler une LED bicolore ?
Le faisceau à 5 fils comprend une masse commune et deux positifs distincts pour chaque couleur.
10. Peuvent-ils être utilisés dans des applications automobiles ?
Absolument. Ils sont populaires pour les tableaux de bord, les feux de brouillard et les commandes d'alimentation auxiliaires.
