Schéma de l'interrupteur à bouton-poussoir
Présentation du produit

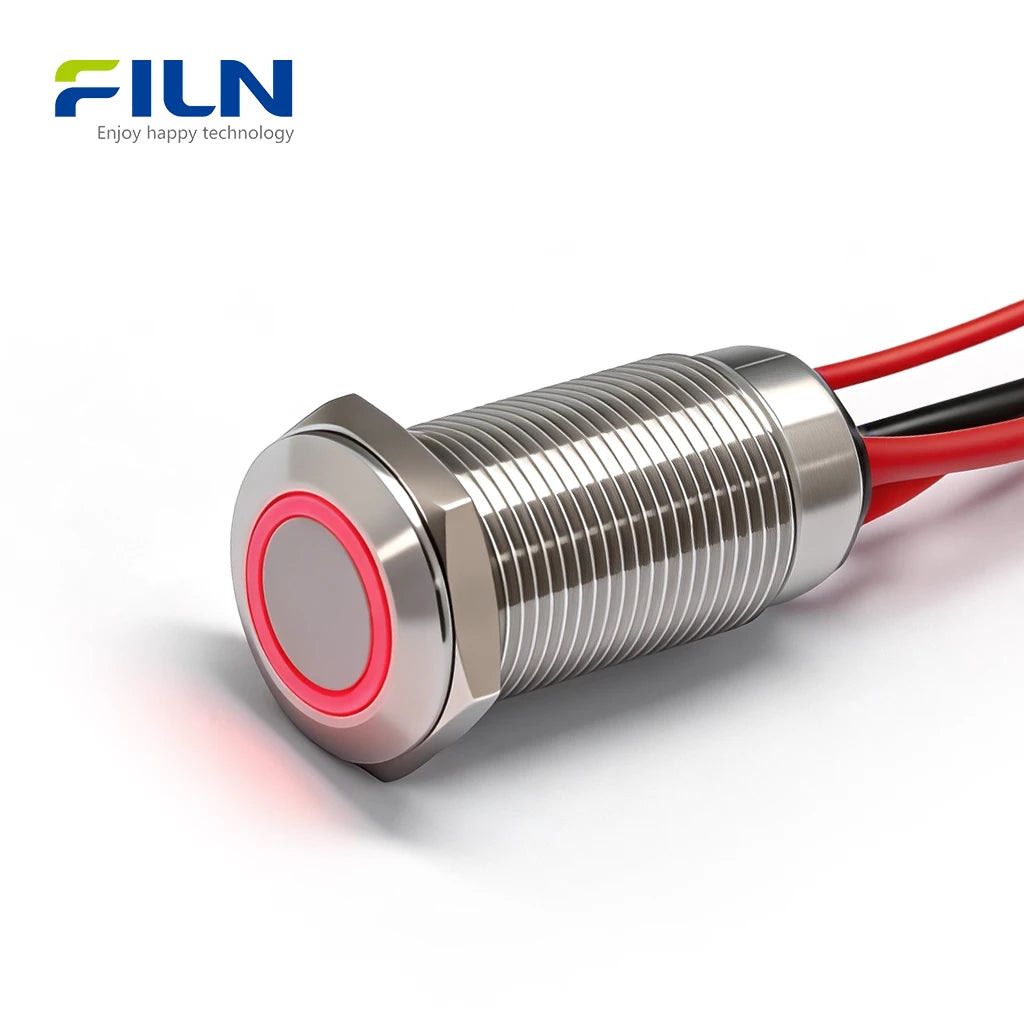

L'interrupteur à bouton-poussoir LED 12 V (modèle : FLM12-FW-1-E) est un composant de contrôle industriel haute performance fabriqué par FILN. Cet interrupteur à bouton-poussoir métallique de 12 mm est doté d'un boîtier en acier inoxydable 304 de qualité supérieure et d'un voyant LED annulaire éclatant. Ce modèle se distingue par sa conception pré-câblée avec des fils de 15 cm et une queue scellée par colle, empêchant efficacement l'humidité et la poussière de pénétrer dans le mécanisme interne. Certifié ISO9001, CE, VDE, RoHS, SGS, UL et IP65, il est idéal pour les panneaux de contrôle industriels, les équipements d'automatisation et les systèmes marins. Sa construction robuste garantit une durée de vie exceptionnellement longue, tandis que le câblage intégré simplifie le processus d'installation pour les déploiements B2B à grande échelle.
Spécifications rapides
| Numéro de modèle | FLM12-FW-1-E |
|---|---|
| Diamètre de montage | 12 mm (0,47 pouce) |
| Fonction de l'interrupteur | Verrouillage / Momentané (en option) |
| Options de couleur des LED | R/V/J/B/B |
| Type de bouton | Tête ronde plate avec LED annulaire |

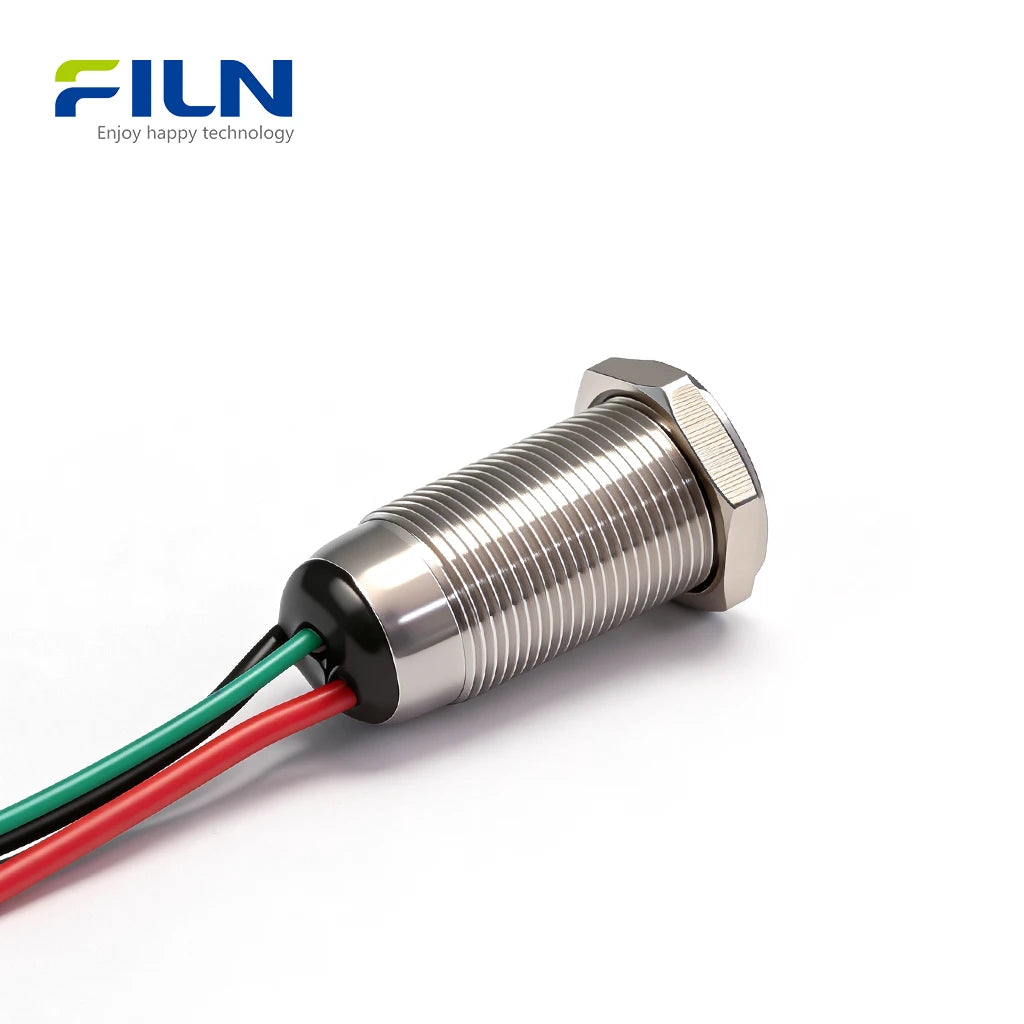

| Style de terminaison | Pré-câblé (4 fils, longueur 15 cm) |
Paramètres de performance
| Tension nominale de l'interrupteur | 36V DC / 250V AC |
|---|---|
| Courant nominal de l'interrupteur | 5A DC / 5A AC |
| Puissance nominale | 180W (DC) / 1250W (AC) |
| Rigidité diélectrique | 1800V |
| Résistance de contact | < 50mΩ |
| Tension LED | 12V-24V / 110V-220V / Personnalisé |
| Certifications | ISO9001, CE, UL, RoHS, SGS, VDE |
Matériaux des composants
| Bouton | Acier inoxydable 304 / Aluminium 6063 |
|---|---|
| Boîtier | Laiton H59 / Acier inoxydable 304 |
| Étanchéité | Résine époxy / Joint en silicone |
| Point de contact | Alliage d'argent AgCdO12 |
| Base | Nylon ignifuge PA66+GF20% |
Caractéristiques générales
| Température de fonctionnement | -25°C à +85°C |
|---|---|
| Niveau de protection | IP65 (avant), IK08 |
| Durée de vie mécanique | 500 000 cycles |
| Durée de vie électrique | 100 000 cycles (250V/3A) |
Comparaison des types de bornes
| Caractéristique | Pré-câblé (FLM12-FW) | Broche / Borne à vis |
|---|---|---|
| Joint étanche | Potting de colle (arrière scellé) | Exposé (risque d'humidité) |
| Efficacité d'assemblage | Élevée (connexion directe) | Modérée (soudure nécessaire) |
| Durabilité | Fils résistants aux chocs | Bornes rigides |
Caractéristiques principales
- Acier inoxydable de qualité supérieure : Le boîtier 304 offre une excellente résistance à la corrosion pour les applications marines et alimentaires.
- Joint arrière en colle : La queue est enrobée de résine époxy professionnelle pour assurer une étanchéité parfaite à l'humidité.
- Charge élevée : Prend en charge jusqu'à 5 A 250 V CA/CC, adapté au contrôle direct des appareils.
- Gain de place : Le diamètre de 12 mm permet un montage de panneau haute densité dans des boîtiers de commande compacts.
- Plug-and-Play : Pré-câblé avec des fils certifiés UL de 15 cm pour réduire considérablement les coûts de main-d'œuvre.

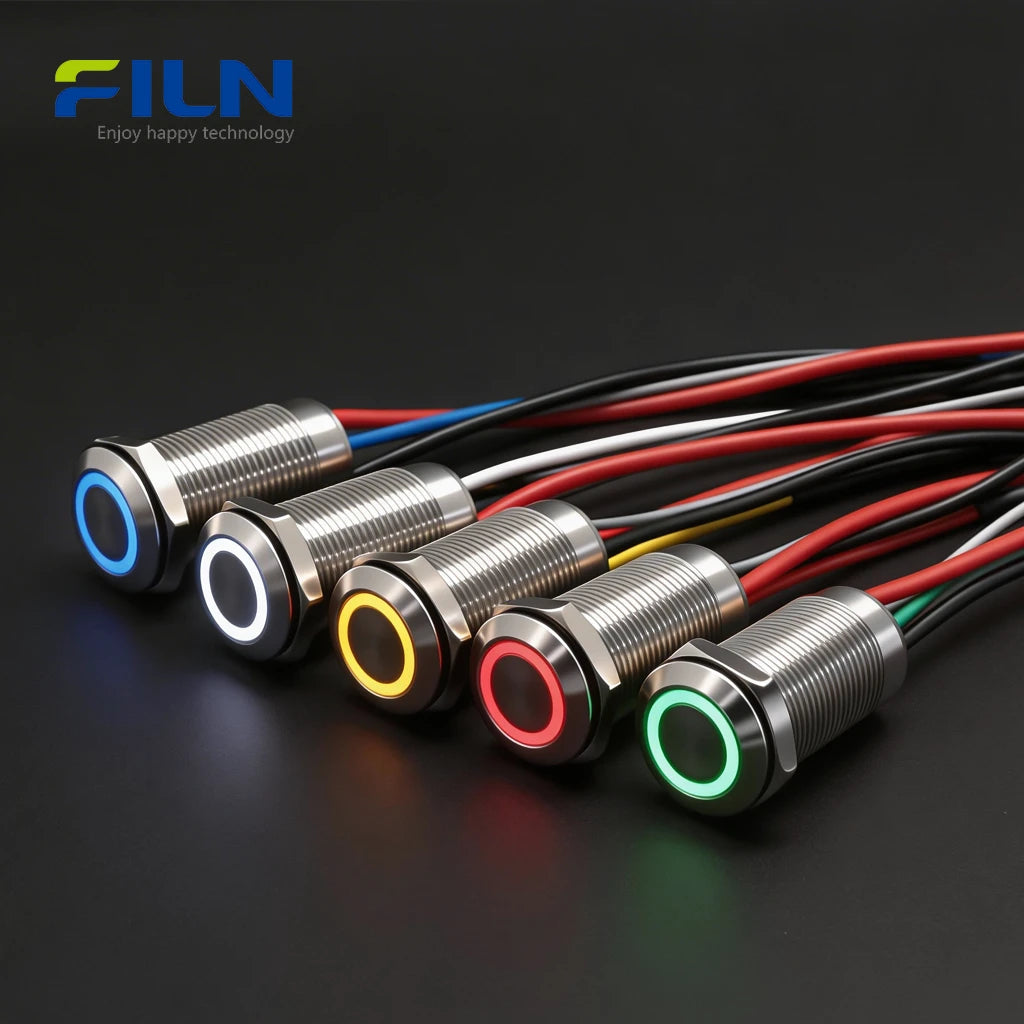

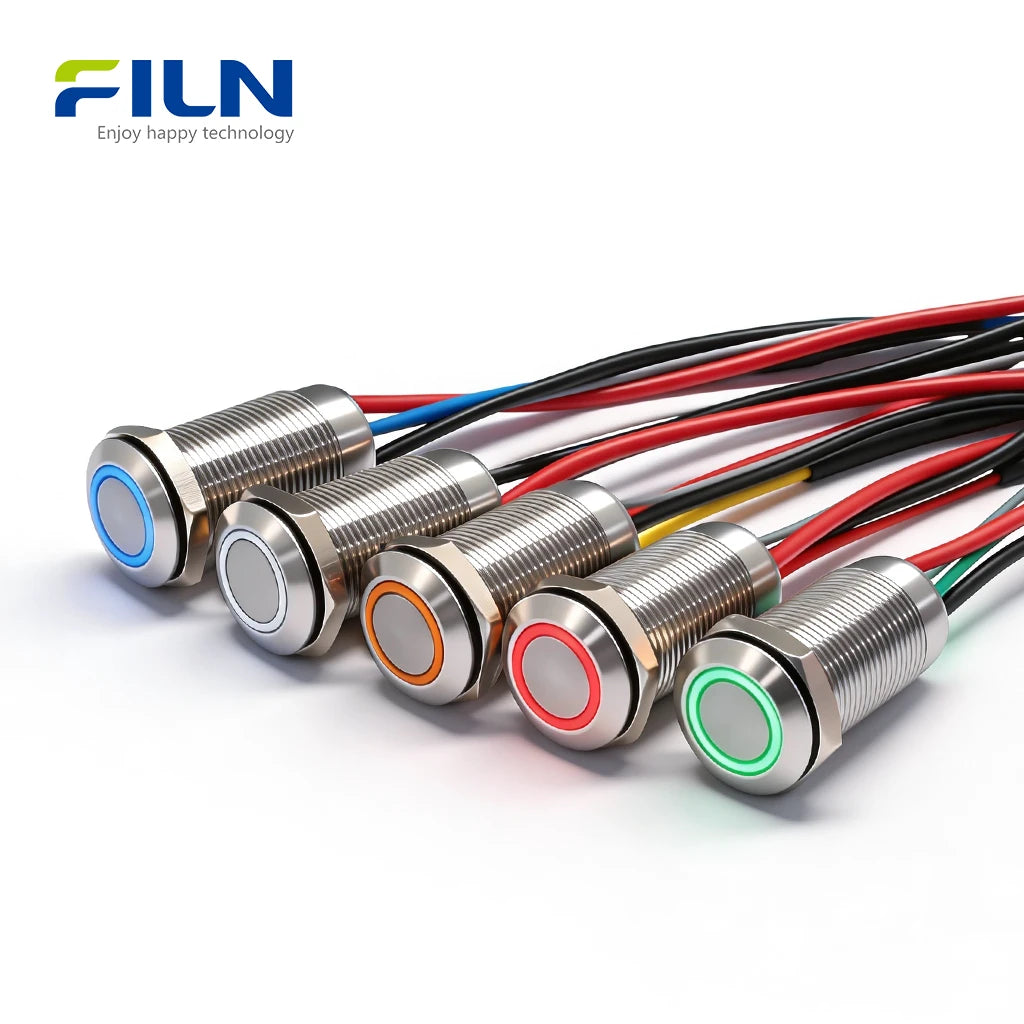

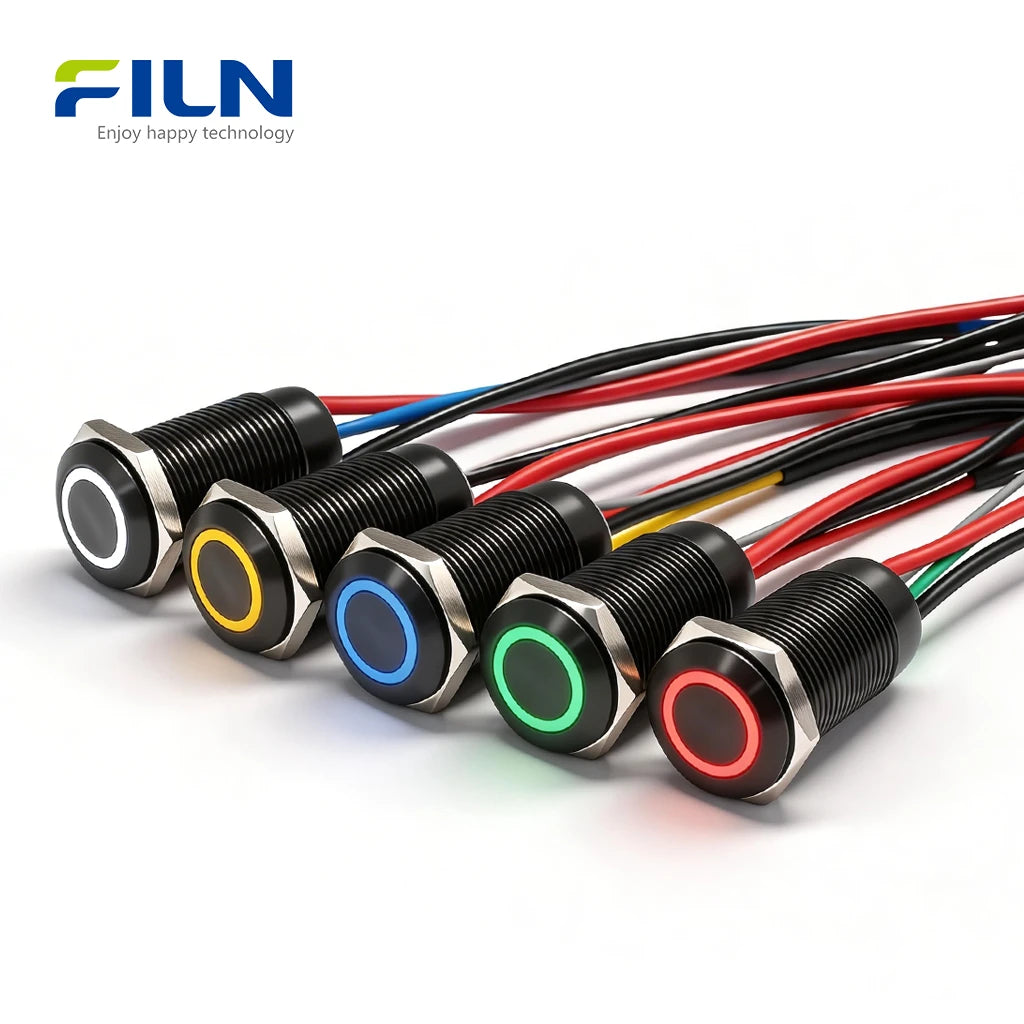

Guide d'état des couleurs des LED
ROUGE : Urgence / Arrêt / Indicateur de défaut.
VERT : Démarrage / Fonctionnement normal / Système prêt.
JAUNE : Attention / Maintenance / Mode veille.
BLEU : Télécommande / Démarrage de cycle / Informations.
BLANC : État de l'alimentation / Éclairage haute visibilité.
Guide d'installation
- Percez un trou précis de 12 mm sur votre panneau.
- Insérez l'interrupteur par le haut (avant) du panneau.
- Fixez l'interrupteur à l'aide de l'écrou hexagonal métallique fourni par l'arrière.
- Connectez les 4 fils à votre source d'alimentation et à votre charge.
Guide de câblage à 4 fils
Un interrupteur à 4 fils se compose de deux parties : les contacts de l'interrupteur (entrée/sortie d'alimentation) et les bornes LED (+/-).
Méthode 1 : Mode de synchronisation d'état
La lumière LED s'allume uniquement lorsque l'appareil est actif. Connectez la LED (+) à la sortie de l'interrupteur.
Méthode 2 : Mode rétroéclairage
La lumière LED reste constamment allumée pour aider à localiser l'interrupteur dans l'obscurité. Connectez la LED (+) à l'alimentation positive.
Fourniture directe d'usine FILN
- ✅ Pas de MOQ : Prise en charge des prototypes et tests en petites séries.
- ✅ Expédition rapide dans le monde entier : Des niveaux de stock élevés garantissent une livraison rapide.
- ✅ Personnalisation : Personnalisation de la tension, de la longueur des fils et des connecteurs.
Site officiel : www.filn.com
Demande : inquiry@cnylin.com.cn
Foire aux questions (FAQ)
Q1 : L'interrupteur à bouton-poussoir LED 12 V est-il vraiment étanche à l'arrière ?
R : Oui, le FLM12-FW utilise un enrobage de résine époxy au point de sortie du fil, ce qui le rend bien supérieur aux conceptions à broches ouvertes pour la protection contre l'humidité.
R : Oui, le FLM12-FW utilise un enrobage de résine époxy au point de sortie du fil, ce qui le rend bien supérieur aux conceptions à broches ouvertes pour la protection contre l'humidité.
Q2 : Puis-je personnaliser la longueur des fils au-delà de 15 cm ?
R : Absolument. En tant qu'usine directe, FILN peut personnaliser les longueurs de fil (par exemple, 30 cm, 1 m) pour répondre à vos besoins spécifiques.
R : Absolument. En tant qu'usine directe, FILN peut personnaliser les longueurs de fil (par exemple, 30 cm, 1 m) pour répondre à vos besoins spécifiques.
Q3 : Quel calibre de fil est utilisé ?
R : Nous utilisons un fil de cuivre de haute qualité certifié UL (généralement 20AWG-22AWG) pour assurer un courant sûr jusqu'à 5A.
R : Nous utilisons un fil de cuivre de haute qualité certifié UL (généralement 20AWG-22AWG) pour assurer un courant sûr jusqu'à 5A.
Q4 : Pourquoi utiliser un interrupteur de 12 mm au lieu d'un de 16 mm ou 19 mm ?
R : Le 12 mm est idéal pour les appareils portables compacts et les panneaux de commande haute densité où l'espace est extrêmement limité.
R : Le 12 mm est idéal pour les appareils portables compacts et les panneaux de commande haute densité où l'espace est extrêmement limité.
Q5 : La LED peut-elle fonctionner avec 24 V ?
R : Oui, notre conception standard de LED 12 V-24 V est compatible avec les deux tensions. Nous proposons également des versions 110 V/220 V.
R : Oui, notre conception standard de LED 12 V-24 V est compatible avec les deux tensions. Nous proposons également des versions 110 V/220 V.
Q6 : Cet interrupteur est-il momentané ou à verrouillage ?
R : La série FLM12-FW est disponible en actions momentanées (retour par ressort) et à verrouillage (pousser-allumer/pousser-éteindre).
R : La série FLM12-FW est disponible en actions momentanées (retour par ressort) et à verrouillage (pousser-allumer/pousser-éteindre).
Q7 : Quel matériau est le meilleur pour les environnements de brouillard salin ?
R : L'acier inoxydable 304 est le choix standard pour une excellente résistance, bien que nous proposions également le 316 pour les conditions extrêmes.
R : L'acier inoxydable 304 est le choix standard pour une excellente résistance, bien que nous proposions également le 316 pour les conditions extrêmes.
Q8 : Est-il livré avec le joint torique étanche ?

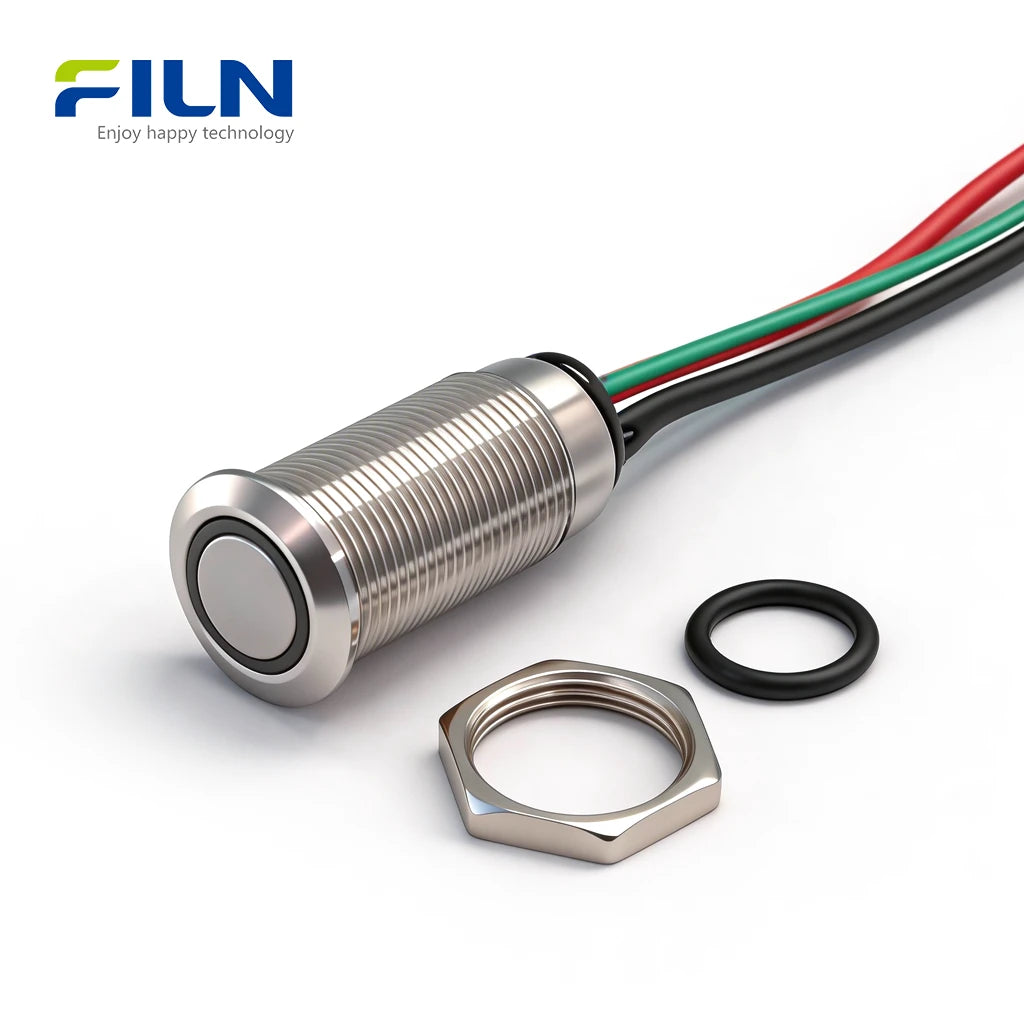

R : Oui, chaque interrupteur comprend un joint en silicone étanche assorti et un écrou de fixation métallique.
R : Oui, chaque interrupteur comprend un joint en silicone étanche assorti et un écrou de fixation métallique.
Q9 : Puis-je l'utiliser pour un klaxon de voiture extérieur ?
R : Oui, utilisez la version momentanée avec une LED rouge ou verte pour une haute visibilité.
R : Oui, utilisez la version momentanée avec une LED rouge ou verte pour une haute visibilité.
Q10 : Des remises de gros sont-elles disponibles ?
R : Oui, veuillez nous contacter à inquiry@cnylin.com.cn pour connaître les tarifs B2B échelonnés.
R : Oui, veuillez nous contacter à inquiry@cnylin.com.cn pour connaître les tarifs B2B échelonnés.
Chers clients,
Chez FILN, nous sommes spécialisés dans la fourniture de voyants lumineux, de boutons-poussoirs et d'interrupteurs à bascule conçus avec précision et adaptés à vos besoins spécifiques. Bien que nos produits soient par défaut des plages de tension standard (12-24V et 110-220V), nous comprenons que les applications spécialisées exigent de la flexibilité.
Besoin d'une solution de tension personnalisée ? Il vous suffit de nous informer de vos spécifications de tension souhaitées (par exemple, 5V, 48V ou des plages non standard), et notre équipe d'ingénieurs élaborera une solution dans un délai de 10 à 15 jours ouvrables.
Pourquoi choisir FILN pour la fabrication sur mesure ?
✅ Expertise fiable : Plus de 20 ans d'expérience dans la production de composants électroniques de qualité industrielle.
✅ Personnalisation de bout en bout : Des ajustements de tension aux conceptions sur mesure (forme, couleur, indice de protection IP), nous nous adaptons à vos besoins.
✅ Qualité garantie : Toutes les commandes personnalisées subissent des tests rigoureux pour répondre aux normes CE/RoHS/IP65.
✅ Support évolutif : Qu'il s'agisse de prototypage ou de commandes en gros, nous assurons une livraison sans faille.
Comment ça marche
Consultation : Partagez vos exigences techniques par e-mail ou via notre formulaire de contact.
Conception et approbation : Recevez des modèles 3D ou des échantillons pour confirmation.
Production et contrôle qualité : Fabrication de précision avec des mises à jour en temps réel.
Expédition mondiale : Logistique traçable jusqu'à votre porte.
Contactez-nous dès aujourd'hui
E-mail : inquiry@cnylin.com.cn
