Présentation du produit

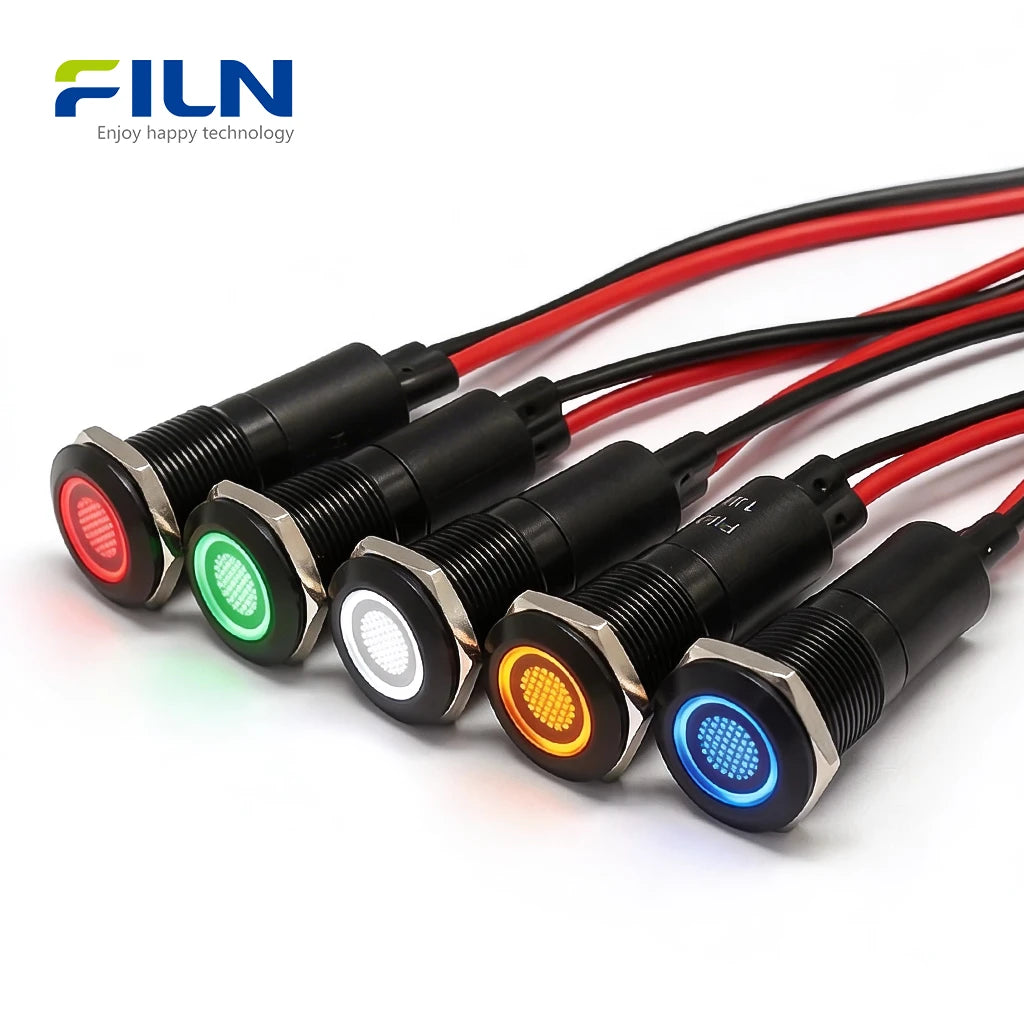

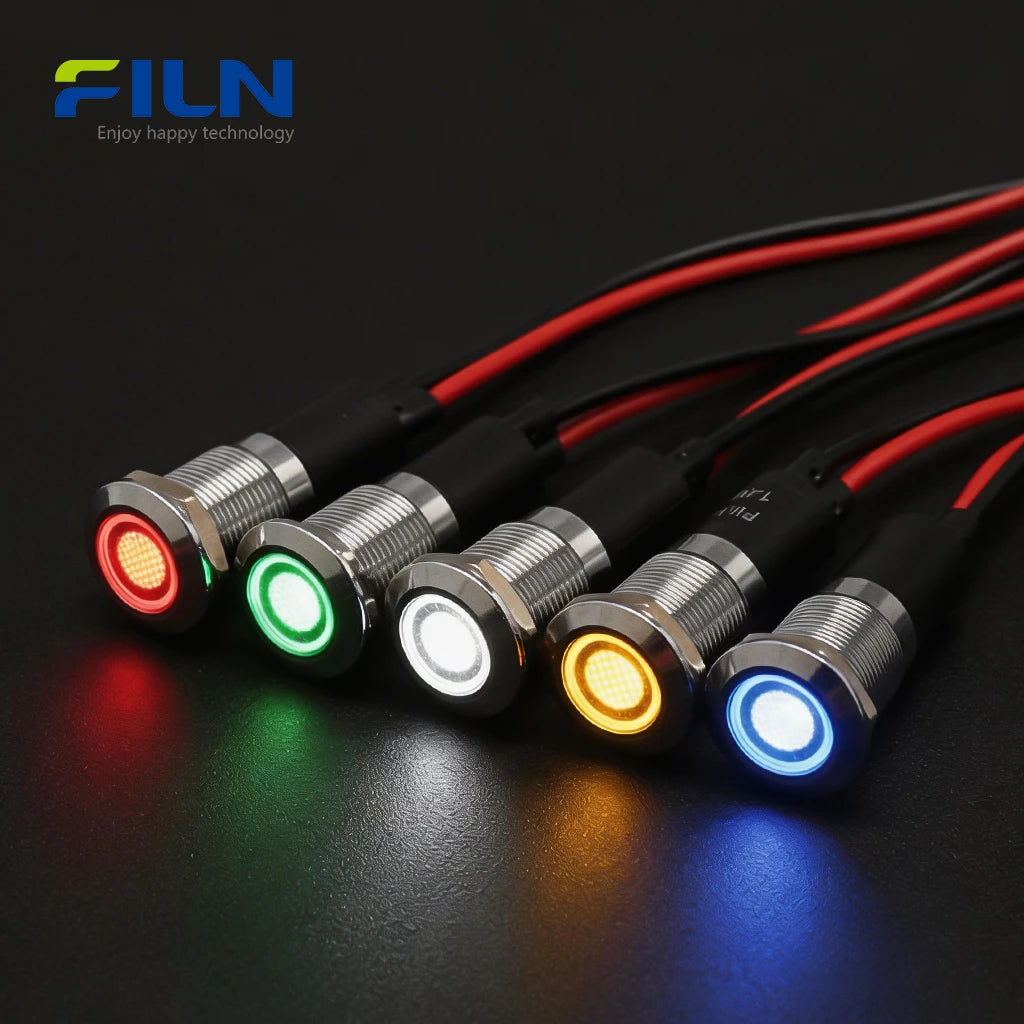

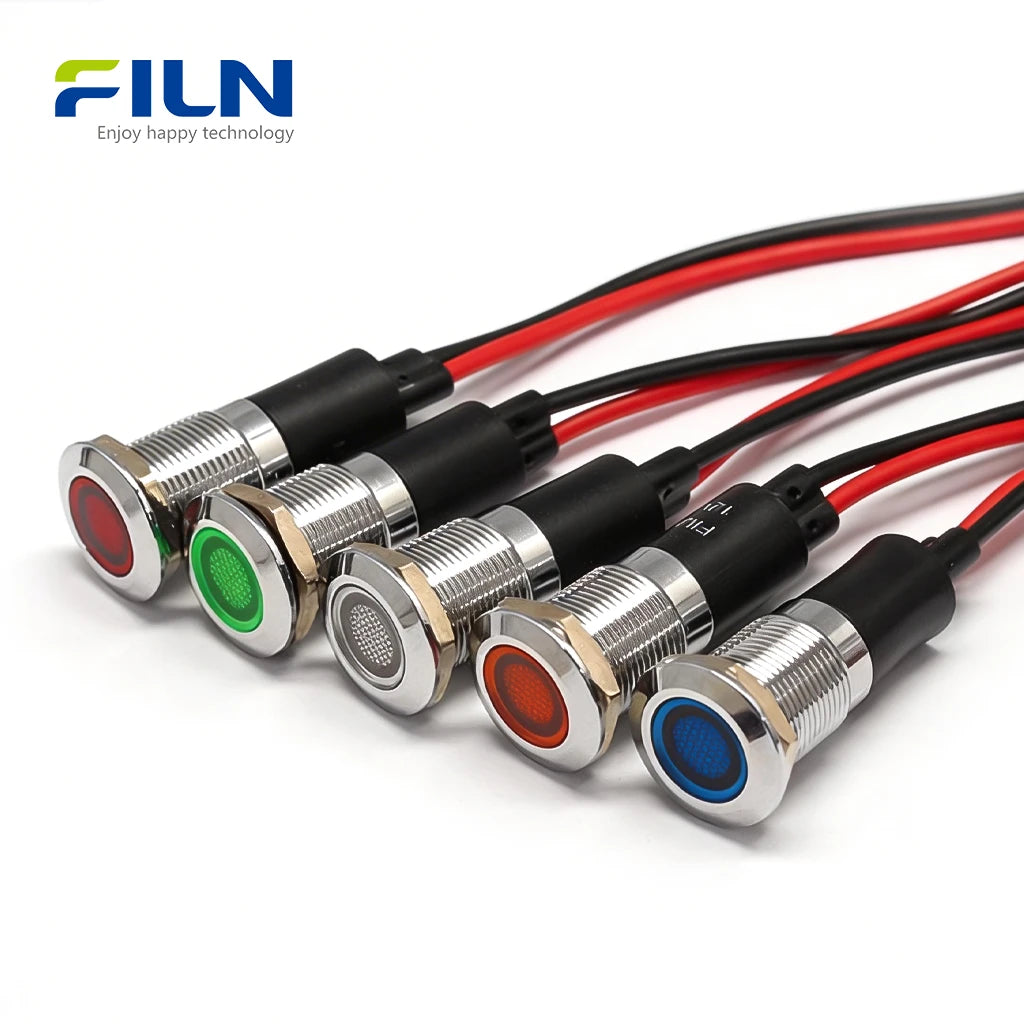

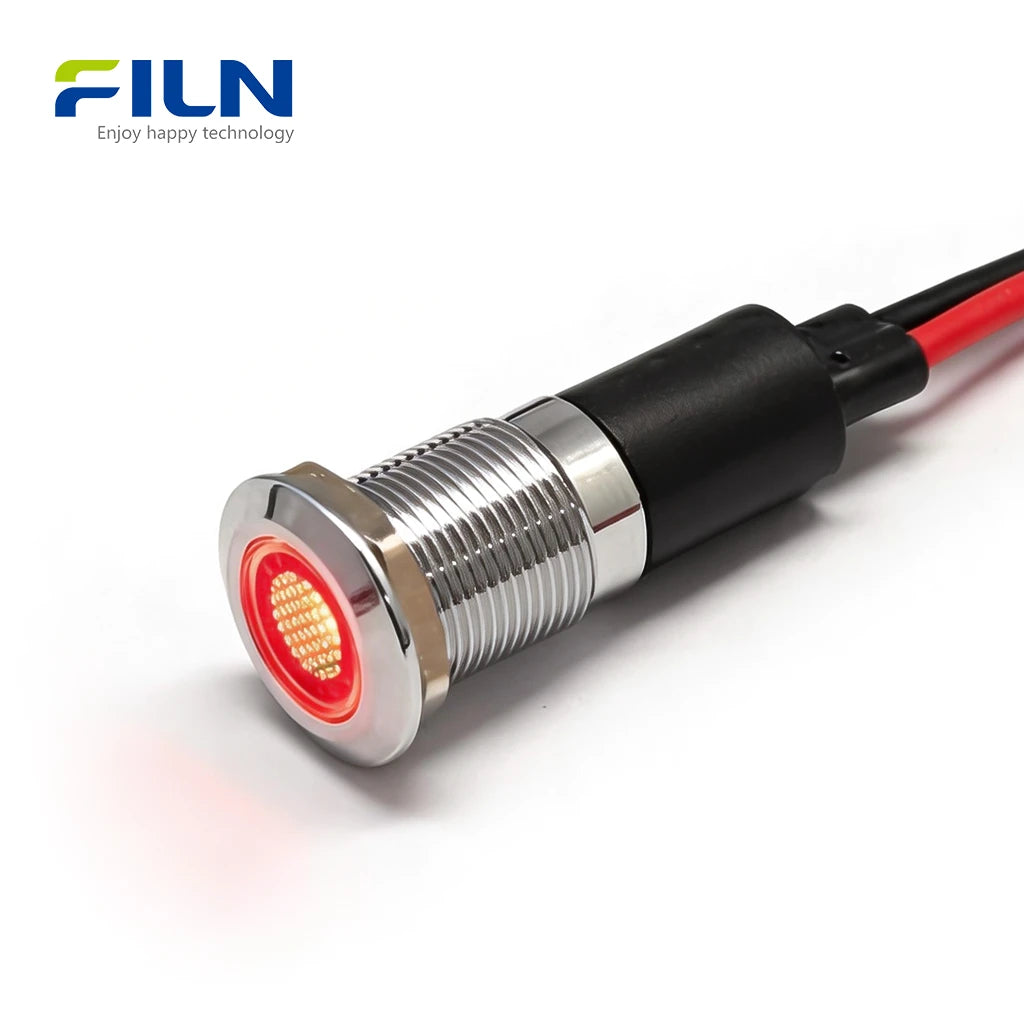

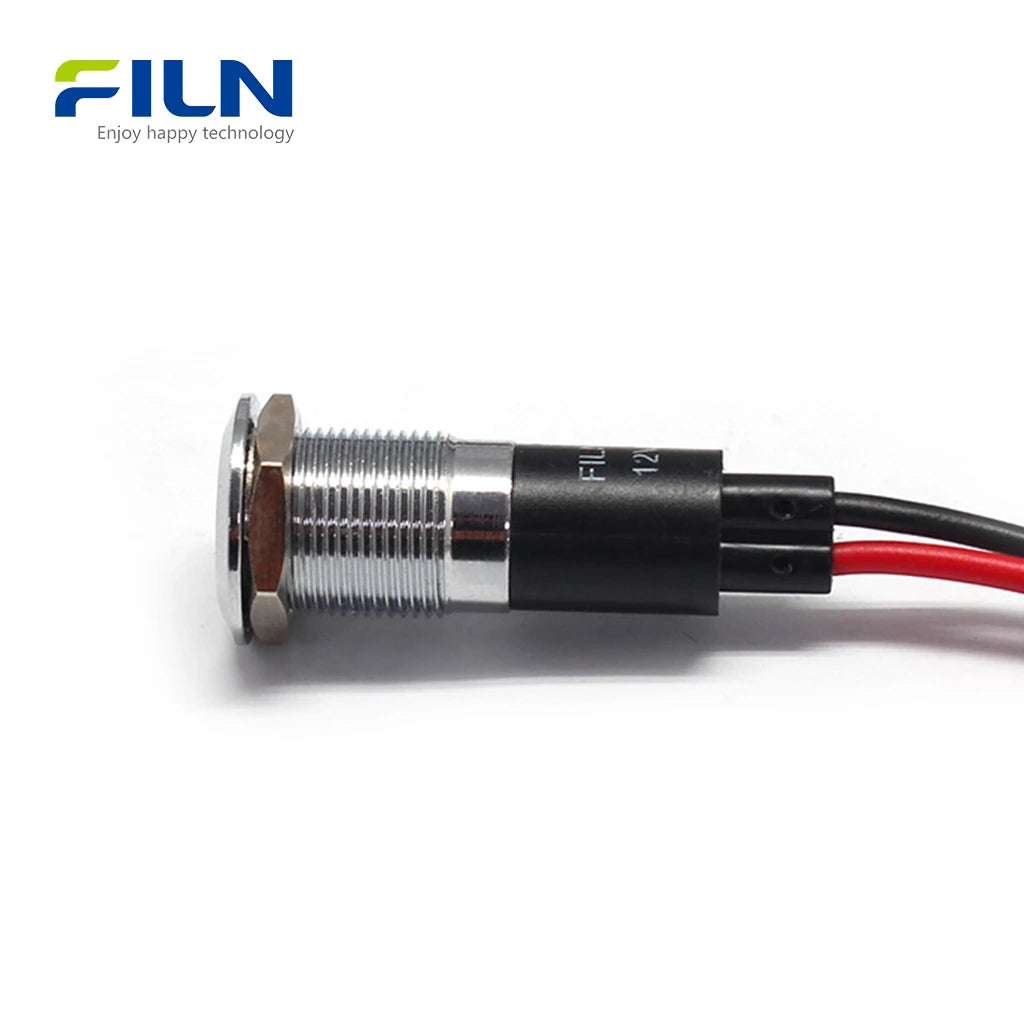

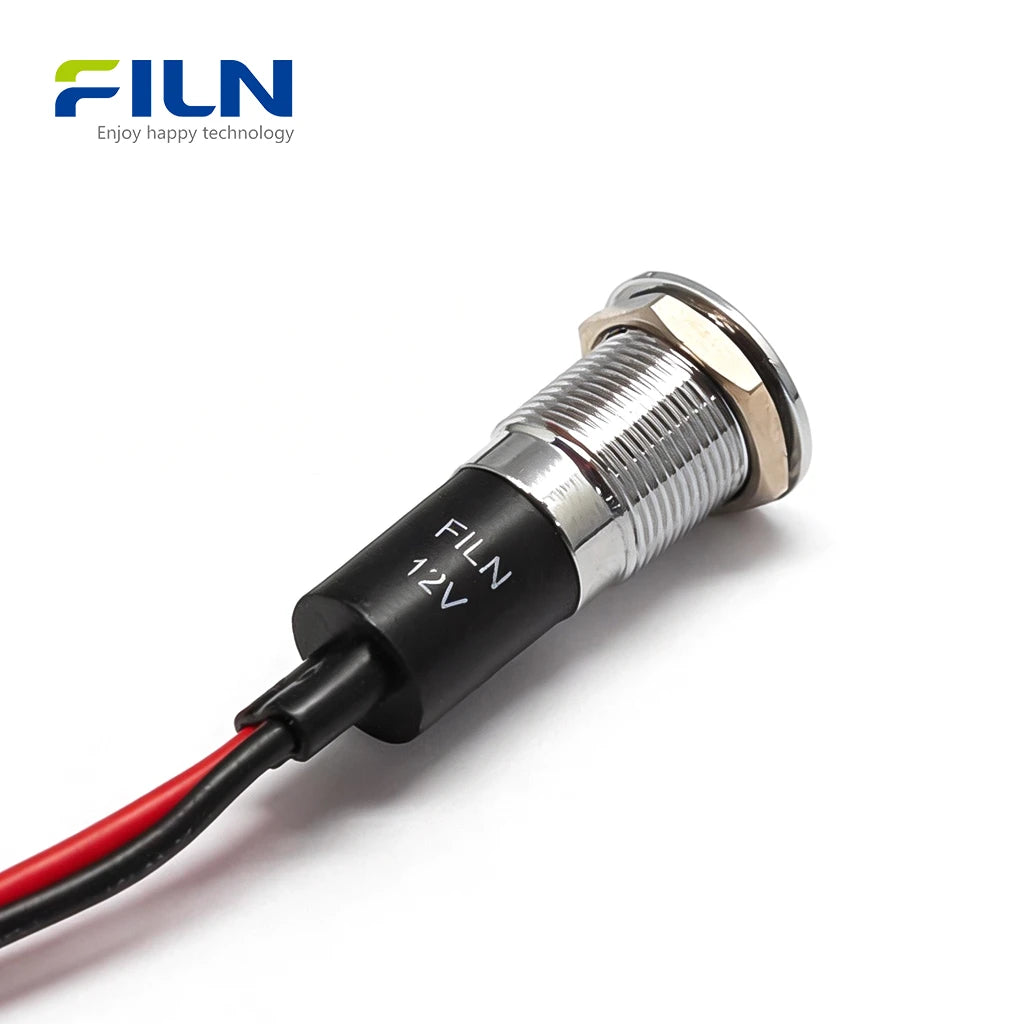

Les voyants LED 12V (Modèle : FL1M-12FW-1) de FILN sont des solutions de signalisation de qualité professionnelle conçues pour une durabilité extrême. Dotés d'un trou de montage de 12 mm et d'un indice d'étanchéité IP67, ces voyants métalliques à tête plate sont certifiés par ISO9001, CE, VDE, RoHS, SGS, UL. Ces indicateurs excellent dans les panneaux de commande industriels, les machines CNC et les systèmes marins. Avec un boîtier robuste en acier inoxydable ou en aluminium noir et des câbles pré-câblés de 15 cm, ils offrent une résistance aux vibrations supérieure et une fiabilité à long terme par rapport aux alternatives en plastique standard. Disponibles en rouge, vert, jaune, bleu et blanc, ils supportent les exigences de tension mondiales de 12V à 220V.
Spécifications rapides
| Trou de montage | 12 mm (0,47 pouces) |
|---|---|
| Tension | 12V-24V / 110V-220V (Personnalisable) |
| Couleur LED | Rouge, Vert, Jaune, Bleu, Blanc |
| Indice d'étanchéité | IP65 / IP67 |
| Type de câblage | Type de fil (longueur 15cm) |
| Durée de vie | 50 000 heures |
Paramètres de fonctionnement nominaux
| Tension nominale | 12V DC (prend en charge les AC/DC personnalisés) |
|---|---|
| Fréquence (AC) | 50～60Hz |
| Courant nominal | ≤20mA |
Matériaux des composants
| Boîtier | Laiton nickelé / Aluminium noir |
|---|---|
| Lentille | Polycarbonate (PC) |
| Bague d'étanchéité | Silicone (joint torique inclus) |
| Matériau du fil | Fil de cuivre UL1007 22AWG |
Caractéristiques générales
| Température de fonctionnement | -40℃ ～ 80℃ |
|---|---|
| Humidité relative | ≤85% à +40℃ |
| Température ambiante | 5~35℃ |
| Pression atmosphérique | 86~106Kpa |
Propriétés électriques
| Propriété | Condition de test | Exigence |
|---|---|---|
| Résistance d'isolement | DC500V pendant 1 minute | ≥100MΩ |
| Rigidité diélectrique | 1500VAC / 5mA / 60s | Pas de panne/amorçage |
Performances de résistance
| Résistance aux hautes températures | 80℃ pendant 96h |
|---|---|
| Résistance aux basses températures | -40℃ pendant 96h |
| Résistance à l'humidité | 40℃, 90-95%HR pendant 96h |
Fonctionnalités clés
- LED haute luminosité : Visibilité cristalline même dans des environnements très éclairés.
- Longue durée de vie : Évalué pour plus de 50 000 heures de fonctionnement continu.
- IP67 étanche : Protection complète contre la poussière et l'immersion dans l'eau.
- Conception à tête plate : Aspect esthétique "affleurant" facile à nettoyer et difficile à accrocher.
- Installation facile : Les fils pré-câblés de 15 cm éliminent le besoin de soudures difficiles dans les espaces restreints.
Applications
- Panneaux de commande industriels et équipements d'automatisation
- Machines CNC et outils lourds
- Systèmes de tableau de bord marins et yachts
- Dispositifs de test et de diagnostic médical
- Stations de recharge à énergie nouvelle et infrastructures VE
- Armoires de distribution électrique
Guide d'installation
- Percez un trou de 12 mm de diamètre dans votre panneau de montage.
- Insérez le voyant LED par l'avant du panneau.
- Glissez le joint torique en silicone sur le corps fileté par l'arrière.
- Fixez l'unité en serrant l'écrou hexagonal M12 fourni.
- Connectez les fils de 15 cm à votre source d'alimentation 12V (indépendant de la polarité pour les modèles AC/DC).
Qu'est-ce qu'un voyant LED 12V ?
Un voyant LED 12V est un composant de signalisation essentiel utilisé dans l'électronique industrielle et grand public pour fournir un retour visuel d'état. Contrairement aux ampoules traditionnelles, ces versions LED consomment un minimum d'énergie et ne génèrent presque pas de chaleur. Dans les milieux industriels, elles servent de "voyants lumineux" pour indiquer la mise sous tension de la machine, les états de défaillance ou les cycles de fonctionnement. La conception à tête plate est particulièrement avantageuse car elle affleure le panneau, réduisant le risque de dommages accidentels ou d'interférence avec d'autres commandes.
Approvisionnement direct d'usine FILN
- ✓ Personnalisation : Tension, longueur de câble et connecteurs adaptés à votre projet.
- ✓ Stock : Finitions de boîtier argentées et noires disponibles pour expédition immédiate.
- ✓ Expédition : Logistique mondiale rapide pour les achats B2B.
Site officiel de FILN : www.filn.com
Contactez-nous : inquiry@cnylin.com.cn
Foire aux questions
1. Puis-je utiliser ces LED 12V sur un système 24V ?
Bien que spécifiquement conçues pour 12V, nous proposons des versions personnalisées à large tension 12-24V sur demande.
2. Quel est l'avantage des fils par rapport aux bornes à broches ?
Les fils pré-câblés (15 cm) permettent de gagner du temps lors de l'assemblage et offrent une connexion plus sécurisée dans les environnements à fortes vibrations, comme les applications marines ou CNC.
3. Ces voyants conviennent-ils à une utilisation marine en extérieur ?
Oui, l'indice IP67 et les options de boîtier en acier inoxydable les rendent très résistants à l'eau salée et à la pluie.
4. Le colis comprend-il le matériel de montage ?

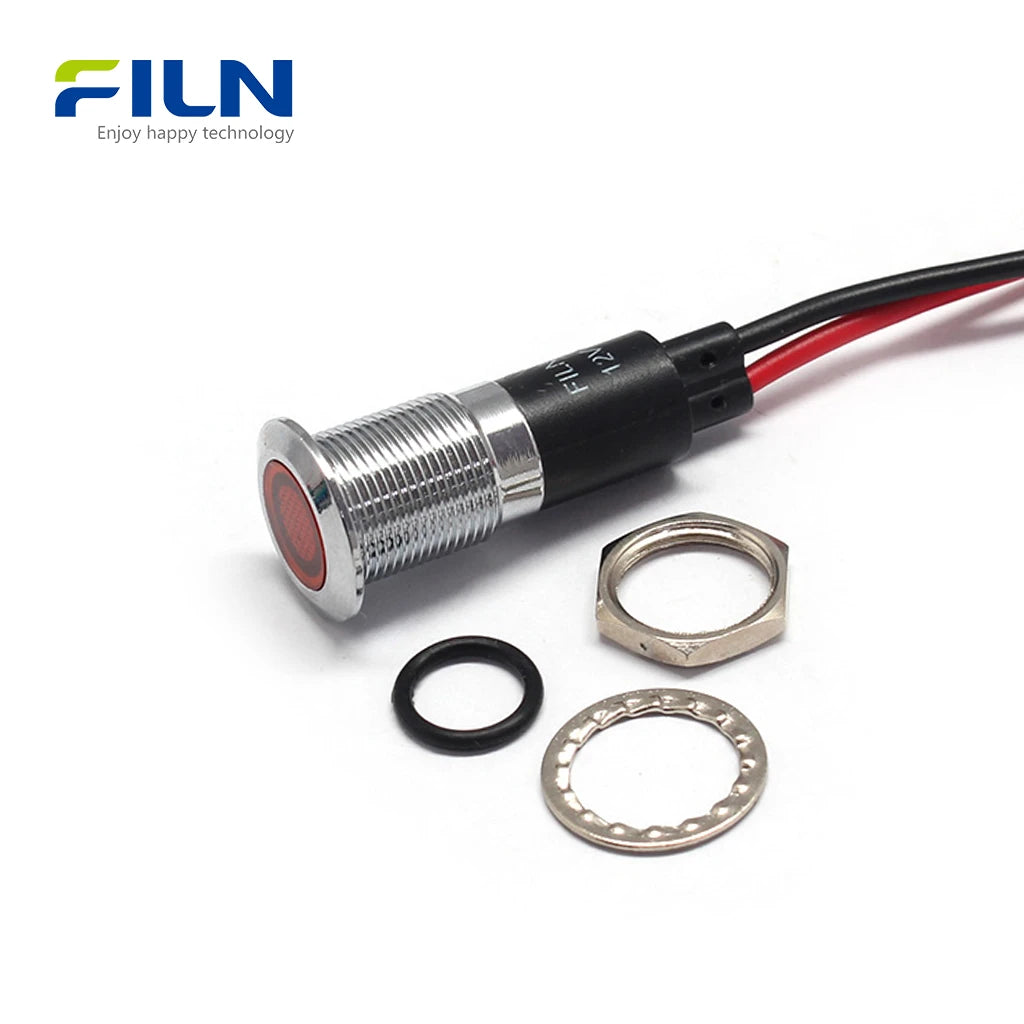

Chaque voyant FILN de 12 mm est livré avec un joint torique en silicone et un écrou M12 à filetage lisse.
5. Puis-je obtenir un boîtier noir au lieu d'argenté ?
Oui, nous proposons des boîtiers en laiton nickelé argenté et en aluminium anodisé noir.
6. Est-il possible de personnaliser la longueur du fil ?
Absolument. En tant qu'usine, FILN peut personnaliser les longueurs de fil (par exemple, 30 cm, 50 cm) et ajouter des connecteurs spécifiques.
7. Quelles couleurs sont disponibles pour l'indicateur de 12 mm ?
Les couleurs standard incluent le rouge, le vert, le jaune, le bleu et le blanc.
8. Ces indicateurs fonctionnent-ils en AC ou DC ?
Ils sont disponibles en configurations DC uniquement et AC/DC universelles.
9. Sont-ils certifiés pour les équipements médicaux ?
Oui, nos voyants répondent aux normes CE et RoHS, ce qui les rend adaptés aux dispositifs de diagnostic médical.
10. Comment installer la version à tête plate ?
Insérez-la dans un trou de 12 mm et serrez l'écrou par l'arrière ; la tête plate affleurera presque la surface du panneau.
Chers clients,
Chez FILN, nous sommes spécialisés dans la fourniture de voyants lumineux, de boutons-poussoirs et d'interrupteurs à bascule conçus avec précision et adaptés à vos besoins spécifiques. Bien que nos produits soient par défaut des plages de tension standard (12-24V et 110-220V), nous comprenons que les applications spécialisées exigent de la flexibilité.
Besoin d'une solution de tension personnalisée ? Il vous suffit de nous informer de vos spécifications de tension souhaitées (par exemple, 5V, 48V ou des plages non standard), et notre équipe d'ingénieurs élaborera une solution dans un délai de 10 à 15 jours ouvrables.
Pourquoi choisir FILN pour la fabrication sur mesure ?
✅ Expertise fiable : Plus de 20 ans d'expérience dans la production de composants électroniques de qualité industrielle.
✅ Personnalisation de bout en bout : Des ajustements de tension aux conceptions sur mesure (forme, couleur, indice de protection IP), nous nous adaptons à vos besoins.
✅ Qualité garantie : Toutes les commandes personnalisées subissent des tests rigoureux pour répondre aux normes CE/RoHS/IP65.
✅ Support évolutif : Qu'il s'agisse de prototypage ou de commandes en gros, nous assurons une livraison sans faille.
Comment ça marche
Consultation : Partagez vos exigences techniques par e-mail ou via notre formulaire de contact.
Conception et approbation : Recevez des modèles 3D ou des échantillons pour confirmation.
Production et contrôle qualité : Fabrication de précision avec des mises à jour en temps réel.
Expédition mondiale : Logistique traçable jusqu'à votre porte.
Contactez-nous dès aujourd'hui
