Aperçu du produit

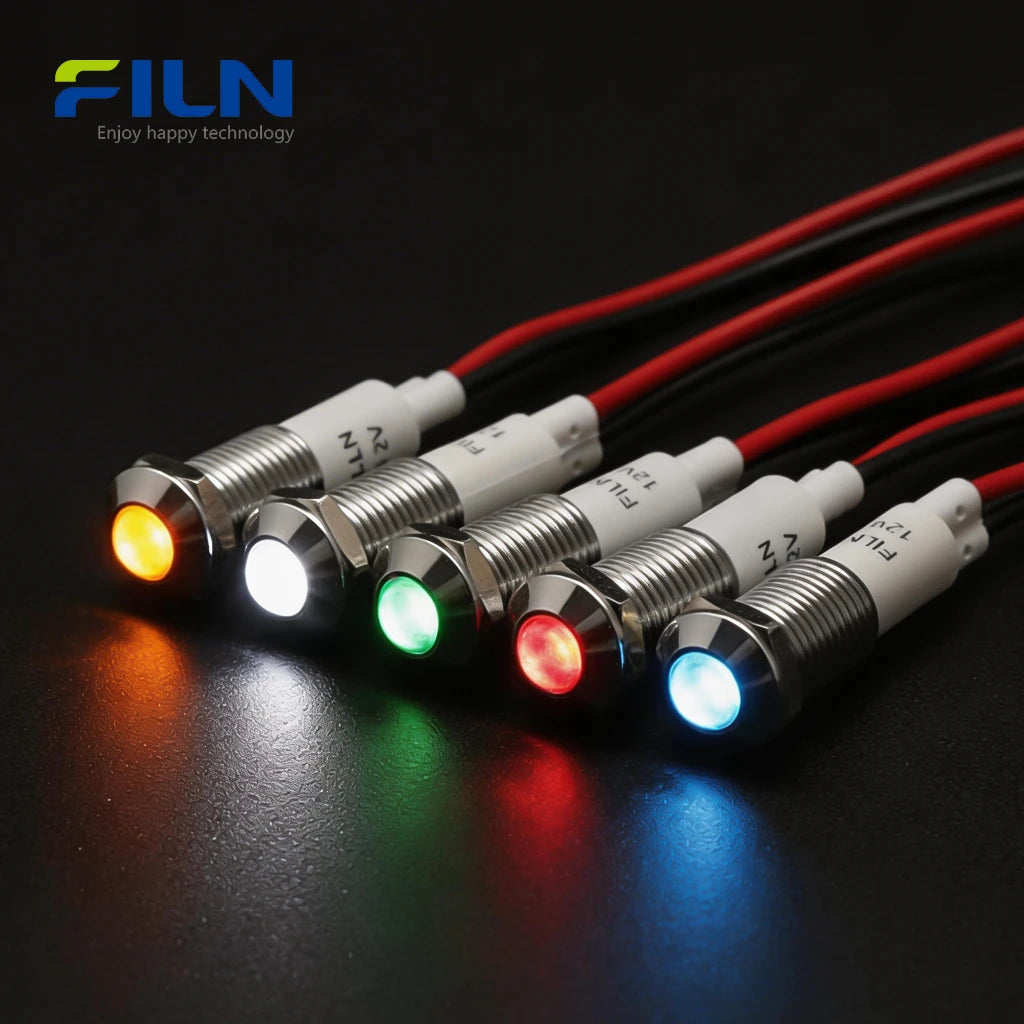

Le témoin lumineux 120V (Modèle : FL1M-10SW-1) est un témoin LED de 10 mm haute performance conçu par FILN. Cet indicateur de qualité industrielle présente une tête métallique surélevée disponible en finition argentée ou noire. Avec les certifications ISO9001, CE, VDE, RoHS, SGS, UL et IP65/IP67, il garantit une fiabilité dans divers environnements. Conçu pour l'automatisation, les machines CNC et les armoires électriques, ses principaux avantages incluent une longue durée de vie, des fils pré-câblés pour une installation facile et un joint étanche robuste. Qu'il soit utilisé dans les systèmes marins ou les dispositifs médicaux, cet indicateur offre une visibilité supérieure et une durabilité à haute luminosité.
Spécifications rapides
| Trou de montage | 10mm (0.39") |
| Tension | 12V-24V, 110V-220V (prise en charge 120V) |
| Couleur LED | Rouge, Vert, Jaune, Bleu, Blanc |
| Indice d'étanchéité | IP65/IP67 |
| Température de fonctionnement | -40℃～80℃ |
| Durée de vie | 50 000+ heures |
| Type de câblage | Type à fils pré-câblés |
Paramètres de fonctionnement nominaux
| Tension nominale | Personnalisée (y compris 120V) |
| Fréquence (AC) | 50～60Hz |
| Courant nominal | ≤20mA |
Matériaux des composants
| Boîtier | Laiton nickelé / Aluminium noir |
| Lentille | PC à haute transmittance |
| Bague d'étanchéité | Caoutchouc de silicone |
| Terminal | Fil conducteur |
| Matériau du fil | Fil PVC/UL standard |
Caractéristiques générales
| Application | Indication d'état |
| Température de fonctionnement | -40℃～80℃ |
| Humidité relative (en fonctionnement) | ≤85% à +40℃ |
| Température ambiante | 5~35℃ |
| Humidité relative (ambiante) | 45~85% |
| Pression atmosphérique | 86~106Kpa |
Propriété électrique
| Propriété | Condition de test | Exigence |
|---|---|---|
| Résistance d'isolement | DC500V pendant 1 minute | ≥100MΩ |
| Rigidité diélectrique | 1500VAC / 5mA / 60s | Pas de panne |
Caractéristiques de durabilité
| Élément de test | Condition de test | Exigence |
|---|---|---|
| Durée de vie en fonctionnement continu | 30mA 1000h | 50 000 heures |
Performance de résistance
| Haute Température | 80℃ 96h | Réussite |
| Basse Température | -40℃ 96h | Réussite |
| Résistance à l'humidité | 40℃ 90-95%HR 96h | Réussite |
| Cycle thermique | -40℃ → 25℃ → 85℃ (5 cycles) | Réussite |
Caractéristiques principales
- Haute luminosité LED : Visibilité claire même dans des environnements très lumineux.
- Longue durée de vie : Fonctionnement sans entretien pendant plus de 50 000 heures.
- Étanche IP67 : Performance fiable en milieu marin ou très humide.
- Installation facile : Filetage M10 lisse et conception de queue pré-câblée.
- Fiabilité de qualité industrielle : La conception à tête métallique surélevée résiste aux chocs et à l'usure environnementale.
Applications
- Panneaux de commande industriels et armoires électriques.
- Machines CNC et systèmes d'automatisation.
- Tableaux de bord marins et équipements nautiques.
- Dispositifs de diagnostic médical.
- Appareils de cuisine commerciale (machines à café, fours).
- Tableaux de bord automobiles personnalisés et électronique DIY.
Guide d'installation
- Percez un trou de 10 mm dans votre panneau de commande ou votre tableau de bord.
- Placez la bague d'étanchéité en forme de O sur la tête du témoin lumineux.
- Insérez le témoin lumineux dans le trou par l'avant du panneau.
- Vissez l'écrou M10 par l'arrière et serrez fermement.
- Connectez les fils pré-câblés à votre source d'alimentation 120V.
Qu'est-ce qu'un témoin lumineux 120V ?
Un témoin lumineux 120V est un composant de signalisation visuelle essentiel utilisé pour surveiller l'état des circuits électriques. Dans les environnements industriels, la conception à tête surélevée est préférée car elle offre des angles de vision plus larges et est plus facile à repérer à distance par rapport aux modèles à tête plate.

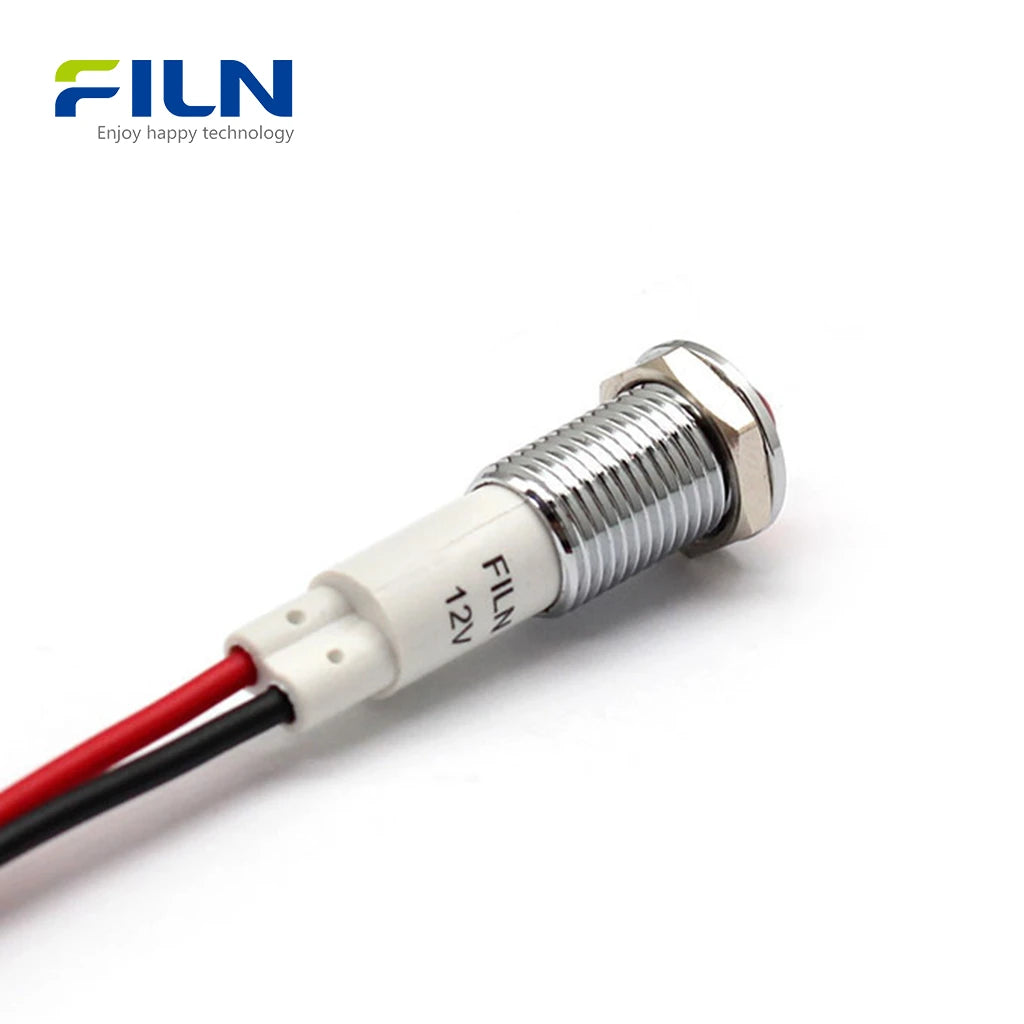

La principale différence entre les indicateurs à fils (pré-câblés) et les bornes à broches est la commodité d'installation ; les versions pré-câblées éliminent le besoin de soudure ou de sertissage sur site, ce qui réduit considérablement le temps de travail et prévient les défaillances de connexion dans les environnements soumis à de fortes vibrations.
Approvisionnement direct usine FILN
- ✅ Prix direct usine : Pas d'intermédiaires.
- ✅ Personnalisation de la tension : Prend en charge de 12V à 380V.
- ✅ Personnalisation de la longueur de fil et du connecteur : Adapté à votre projet.
- ✅ Expédition mondiale rapide : Logistique fiable pour le B2B.
Site officiel de FILN : www.filn.com
Contactez-nous : inquiry@cnylin.com.cn
Questions fréquemment posées
Q1 : Quels sont les avantages de la conception à tête surélevée ?
R : Les indicateurs à tête surélevée dépassent légèrement du panneau, offrant une meilleure visibilité latérale et une sensation plus tactile pour la surveillance de l'état industriel.
Q2 : Le témoin lumineux 120V est-il adapté à une utilisation en extérieur ?
R : Oui, avec un indice IP67 et un joint en silicone, il est entièrement protégé contre la poussière et l'immersion dans l'eau.
Q3 : Puis-je choisir entre une coque argentée ou noire ?

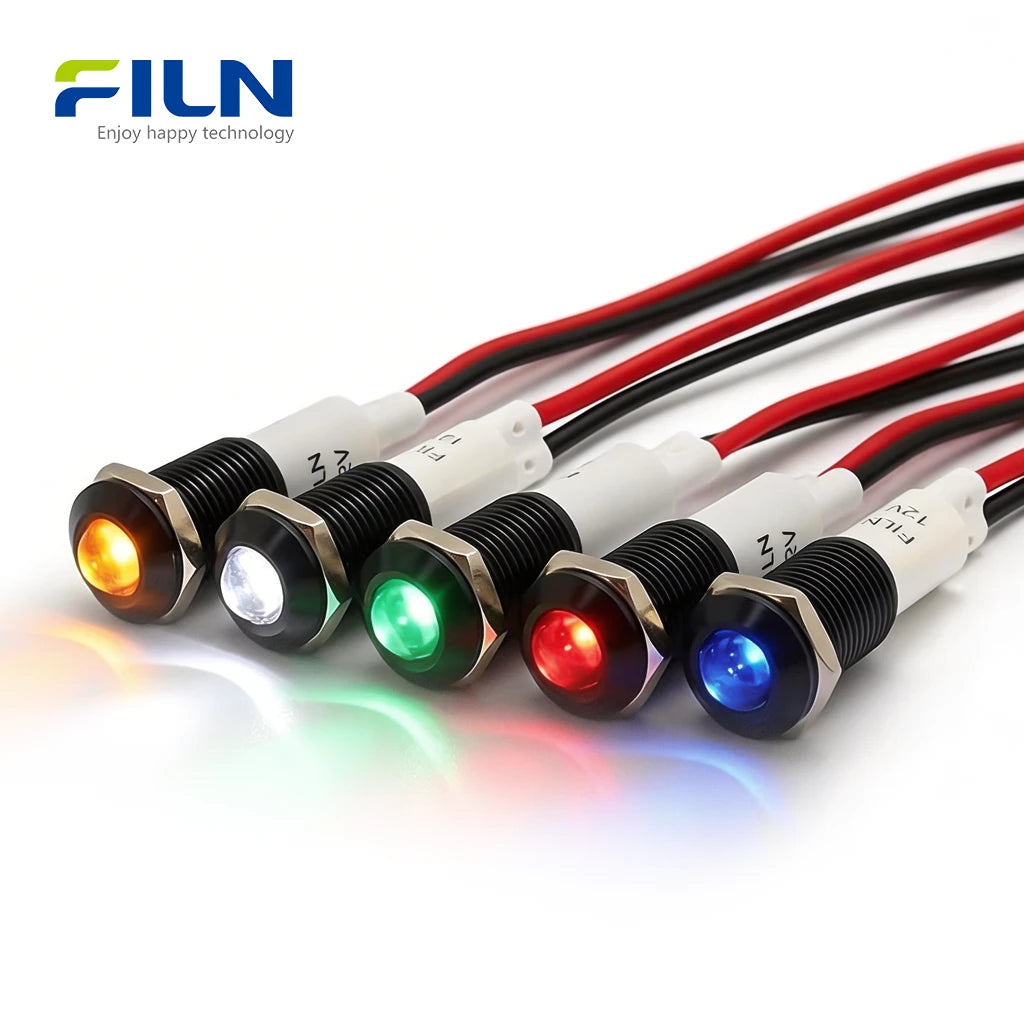

R : Oui, nous proposons des finitions en laiton nickelé (argenté) et en aluminium anodisé noir.
Q4 : Pourquoi choisir des fils plutôt que des broches de terminal ?
R : Les fils sont plus pratiques pour un câblage rapide et sont plus fiables dans les environnements sujets aux vibrations.
Q5 : Ce modèle est-il livré avec le matériel de montage ?

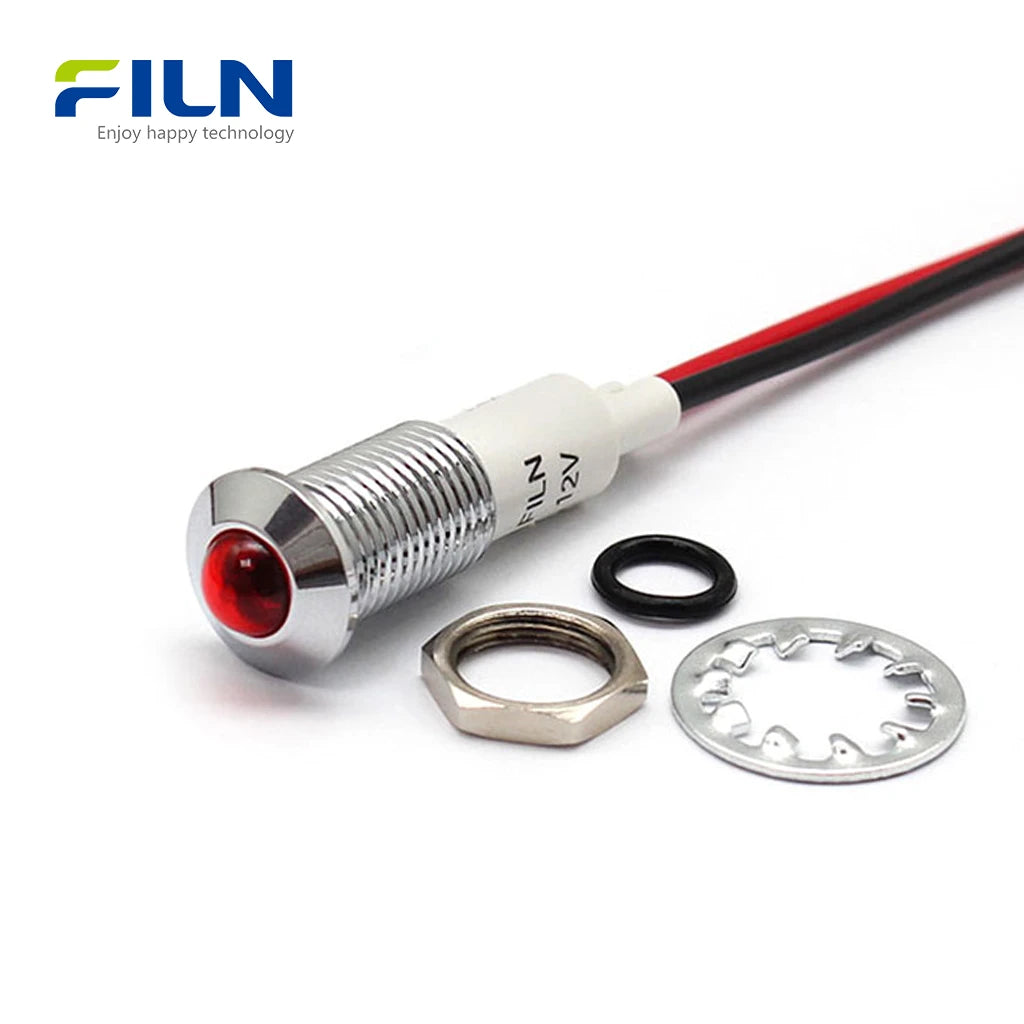

R : Oui, chaque indicateur comprend un joint torique étanche de 10 mm et un écrou M10 à filetage lisse.
Q6 : Puis-je l'utiliser pour une application domestique en 110V ?
R : Oui, la plage 110V-220V couvre l'alimentation domestique nord-américaine standard de 120V.
Q7 : Quelles couleurs sont disponibles pour la LED ?
R : Nous proposons des options de LED rouges, vertes, jaunes, bleues et blanches.
Q8 : Quelle est la durée de vie de cet indicateur ?
R : La LED de haute qualité est conçue pour plus de 50 000 heures d'utilisation continue.
Q9 : Sont-ils certifiés pour le marché américain ?
R : Oui, nos produits sont certifiés UL, CE et RoHS pour répondre aux normes de sécurité internationales.
Q10 : FILN peut-il personnaliser la longueur du fil ?
R : Absolument. En tant qu'usine, nous pouvons personnaliser les longueurs de fil et ajouter des connecteurs spécifiques pour répondre à vos besoins.
Chers clients,
Chez FILN, nous sommes spécialisés dans la fourniture de voyants lumineux, de boutons-poussoirs et d'interrupteurs à bascule conçus avec précision et adaptés à vos besoins spécifiques. Bien que nos produits soient par défaut des plages de tension standard (12-24V et 110-220V), nous comprenons que les applications spécialisées exigent de la flexibilité.
Besoin d'une solution de tension personnalisée ? Il vous suffit de nous informer de vos spécifications de tension souhaitées (par exemple, 5V, 48V ou des plages non standard), et notre équipe d'ingénieurs élaborera une solution dans un délai de 10 à 15 jours ouvrables.
Pourquoi choisir FILN pour la fabrication sur mesure ?
✅ Expertise fiable : Plus de 20 ans d'expérience dans la production de composants électroniques de qualité industrielle.
✅ Personnalisation de bout en bout : Des ajustements de tension aux conceptions sur mesure (forme, couleur, indice de protection IP), nous nous adaptons à vos besoins.
✅ Qualité garantie : Toutes les commandes personnalisées subissent des tests rigoureux pour répondre aux normes CE/RoHS/IP65.
✅ Support évolutif : Qu'il s'agisse de prototypage ou de commandes en gros, nous assurons une livraison sans faille.
Comment ça marche
Consultation : Partagez vos exigences techniques par e-mail ou via notre formulaire de contact.
Conception et approbation : Recevez des modèles 3D ou des échantillons pour confirmation.
Production et contrôle qualité : Fabrication de précision avec des mises à jour en temps réel.
Expédition mondiale : Logistique traçable jusqu'à votre porte.
