Schéma d'interrupteur à bouton-poussoir
Aperçu du produit

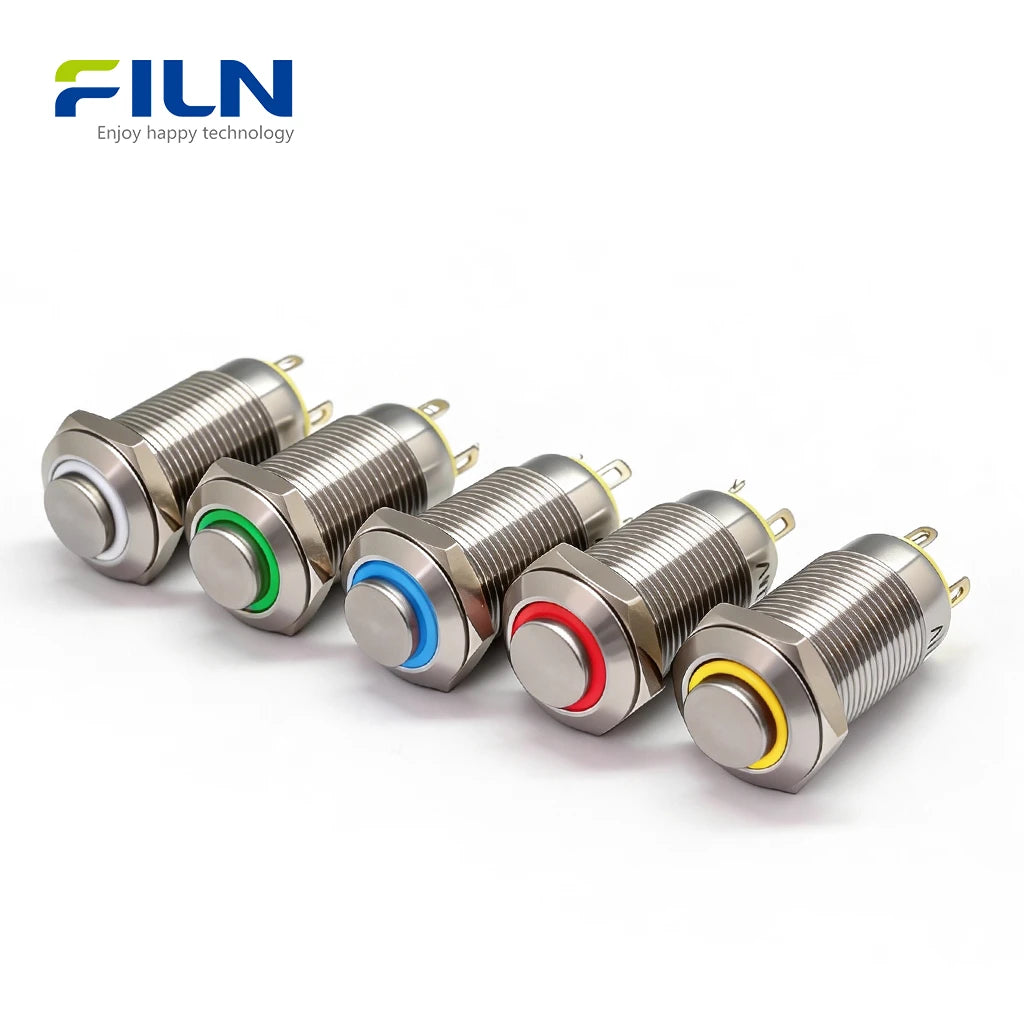

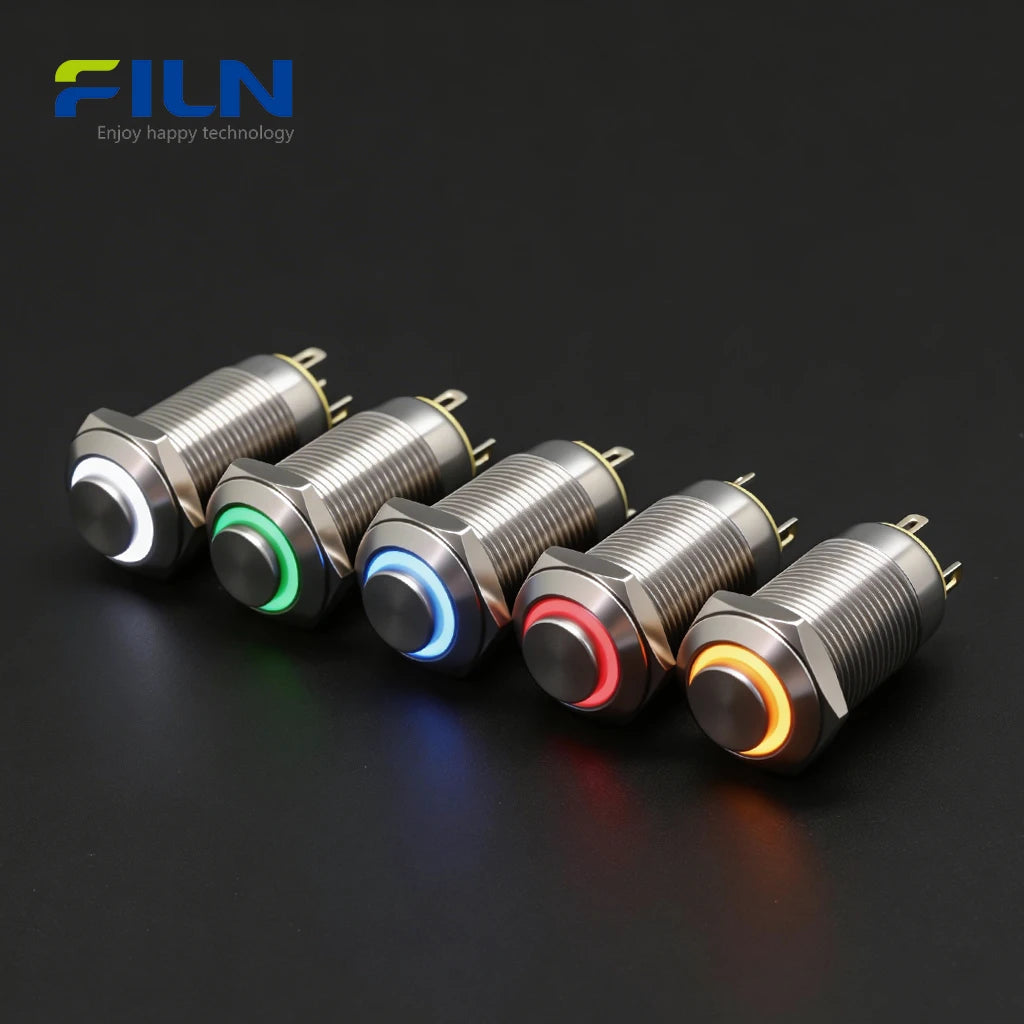

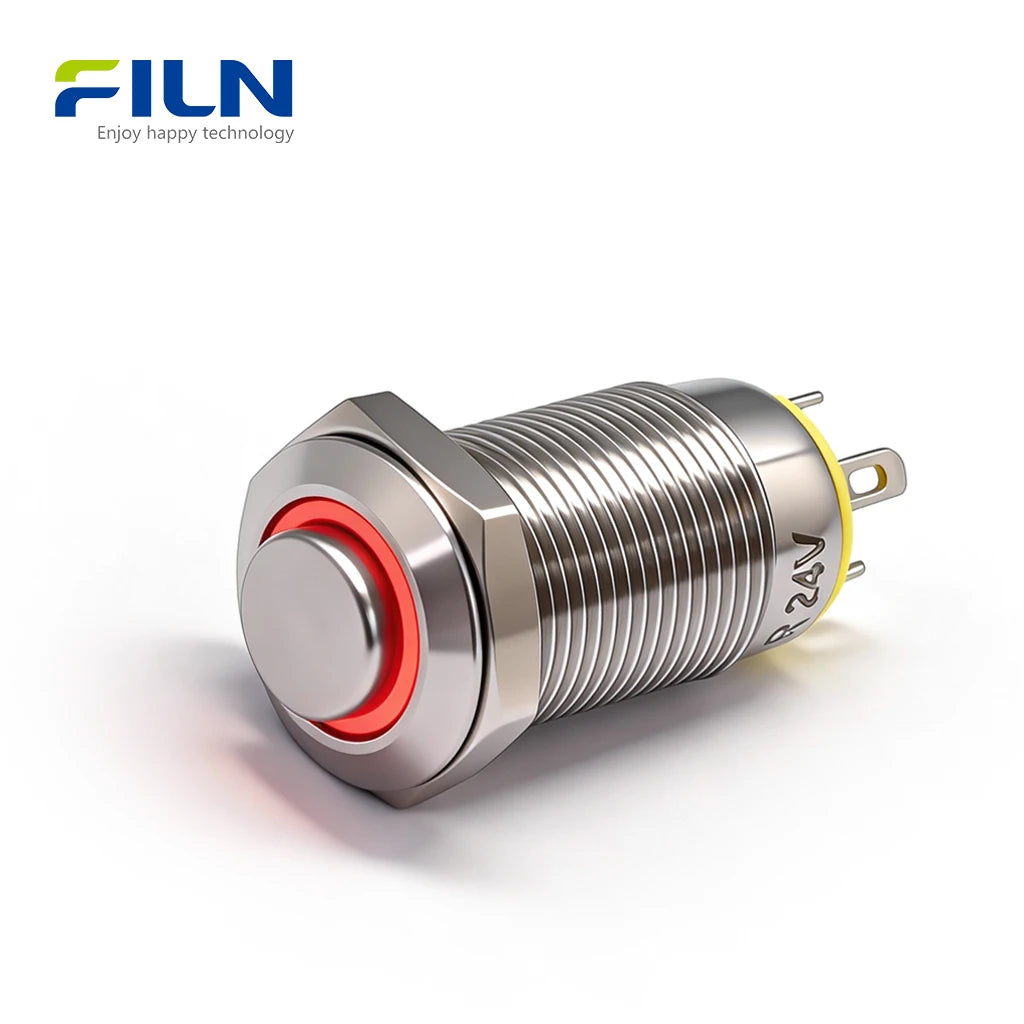

L'interrupteur à bouton-poussoir 12 volts (Modèle : FLM12-HJ-1-E) est une solution de commande industrielle haute performance conçue par FILN. Cet interrupteur métallique étanche de 12 mm est fabriqué en acier inoxydable 304 de première qualité, offrant une résistance exceptionnelle à la corrosion et aux chocs mécaniques. Certifié ISO9001, CE, VDE, RoHS, SGS, UL et IP65, il garantit la sécurité et la fiabilité dans les environnements exigeants. Doté d'un bouton-poussoir LED à 4 broches avec un anneau lumineux brillant, cet interrupteur est idéal pour les panneaux de commande industriels, les systèmes marins et les équipements d'automatisation. Sa conception compacte à tête haute et sa connexion par bornes à broches offrent un équilibre parfait entre esthétique et fonctionnalité pour les achats B2B mondiaux.
Spécifications rapides
| Numéro de modèle | FLM12-HJ-1-E |
|---|---|
| Diamètre de montage | 12 mm (0,47 pouce) |
| Fonctionnement | Verrouillage / Momentané (Personnalisable) |
| Options de couleur LED | R/V/J/B/B (Support double/tricolore) |
| Forme du bouton | Tête haute (Ronde avec LED annulaire) |
| Style de connexion | Bornes à 4 broches (Type broche) |
Paramètres de performance
| Tension nominale | 36 V CC / 250 V CA |
|---|---|
| Courant nominal | 5 A CC / 5 A CA |
| Puissance nominale | 180 W (CC) / 1250 W (CA) |
| Résistance d'isolation | ≥ 1000MΩ |
| Rigidité diélectrique | 1800 V |
| Résistance de contact | < 50 mΩ |
| Tension LED | 12V - 24V (Supporte 110V-220V) |
| Certifications | CE, UL, RoHS, VDE, ISO9001 |
Matériaux des composants
| Bouton | Acier inoxydable 304 / Alliage d'aluminium 6063 |
|---|---|
| Boîtier extérieur | Laiton H59 / Acier inoxydable 304 |
| Guide de lumière | Plastique PC |
| Broches | Alliage de cuivre H62 |
| Base | Nylon ignifuge PA66+GF20% |
| Contacts | Alliage d'argent AgCdO12 |
| Bague d'étanchéité | Silicone (SIL) |
Spécifications environnementales et LED
| Température de fonctionnement | -25°C à +85°C |
|---|---|
| Niveau de protection | IP65, IK08 |
| Durée de vie mécanique | 500 000 cycles |
| Intensité lumineuse LED | 1000 mcd |
| Température de couleur | 8400K (Blanc) |
Caractéristiques principales
- Durabilité supérieure : Classé IP65 et IK08, cet interrupteur métallique étanche de 12 mm résiste facilement aux environnements extérieurs et industriels difficiles.
- Capacité de charge élevée : Contrairement aux interrupteurs standard de 2 A, notre modèle prend en charge 5 A 250 V CA/CC, permettant un contrôle direct des appareils.
- Contacts de qualité supérieure : Les contacts en alliage d'argent (AgCdO12) assurent une faible résistance de contact (< 50 mΩ) et une stabilité électrique à long terme.
- Retour visuel : L'élégant design de l'anneau LED supporte de 3V à 220V, ce qui en fait un indicateur d'état polyvalent à l'échelle mondiale.
- Conception compacte : Le corps court et le design à 4 broches sont idéaux pour les panneaux compacts et les appareils portables.
Applications
Contrôle industriel
Machines CNC
Automatisation
Systèmes marins
Dispositifs médicaux
Armoires électriques
Étapes d'installation
- Percez un trou de 12 mm de diamètre dans le panneau de montage.
- Insérez l'interrupteur par l'avant du panneau.
- Fixez l'interrupteur par l'arrière à l'aide de l'écrou hexagonal métallique fourni.
- Connectez le câblage aux bornes à 4 broches (contacts de l'interrupteur et broches de la LED).

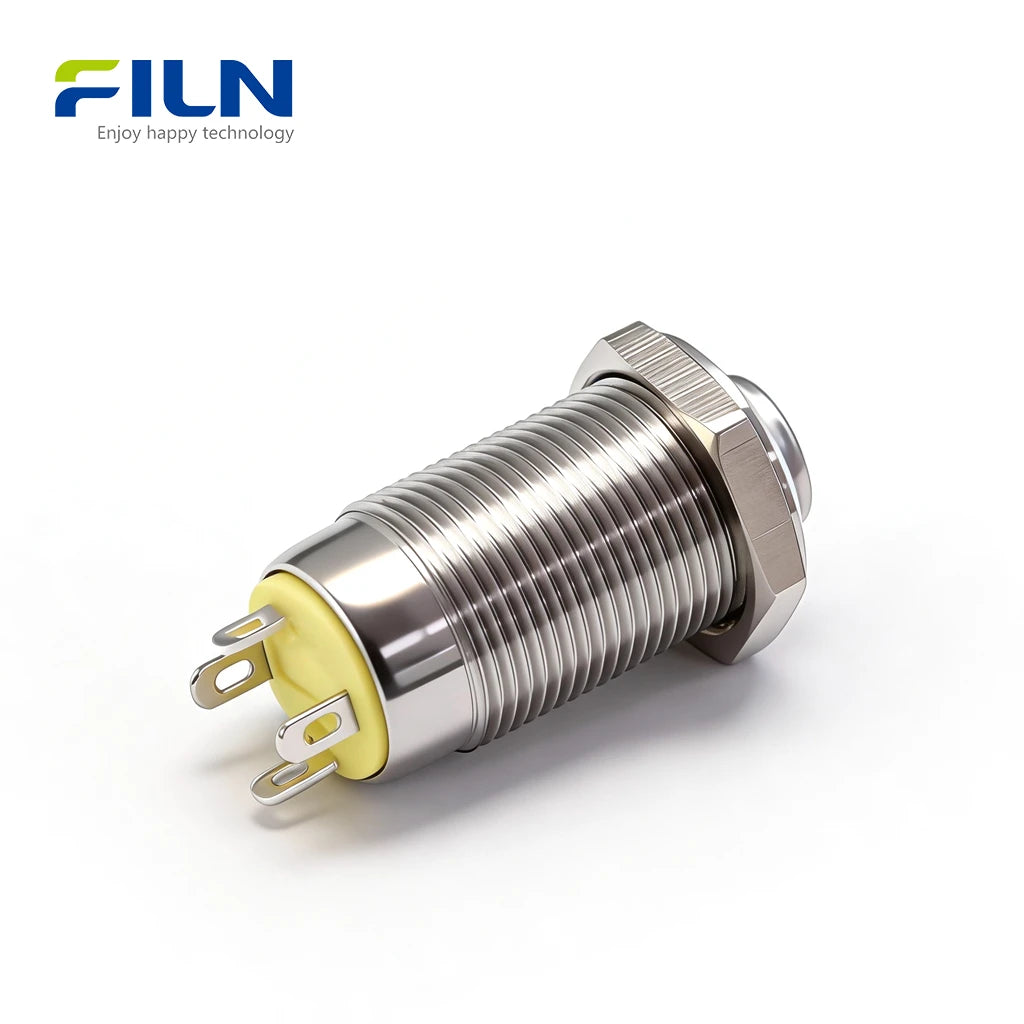

Guide de câblage LED 4 broches
Un interrupteur à 4 broches est composé de deux parties : les contacts de l'interrupteur et les bornes LED. Voici les deux façons standard de câbler l'indicateur LED.
Méthode 1 : LED synchronisée avec l'appareil
Logique : La LED ne s'allume QUE lorsque le bouton est enfoncé et que l'appareil est actif.
- Connectez le LED (+) au côté sortie de l'interrupteur.
- Connectez le LED (-) au négatif de l'alimentation.
Méthode 2 : LED toujours allumée (Mode rétroéclairage)
Logique : La LED reste ALLUMÉE en permanence pour aider à localiser l'interrupteur dans l'obscurité.
- Connectez le LED (+) directement au positif de l'alimentation.
- Connectez le LED (-) au négatif de l'alimentation.
Connaissances sectorielles
Qu'est-ce qu'un interrupteur à bouton-poussoir 12 volts ?
Un interrupteur à bouton-poussoir 12 volts est un composant électrique spécialisé utilisé pour contrôler les circuits CC basse tension. Dans les environnements industriels, ces interrupteurs servent d'interface entre l'utilisateur et la machine, gérant tout, des simples réinitialisations de puissance aux séquences d'automatisation complexes. La taille de 12 mm fait référence au diamètre du trou de montage, ce qui en fait l'une des tailles les plus populaires pour les cartes de commande compactes où l'espace est limité.

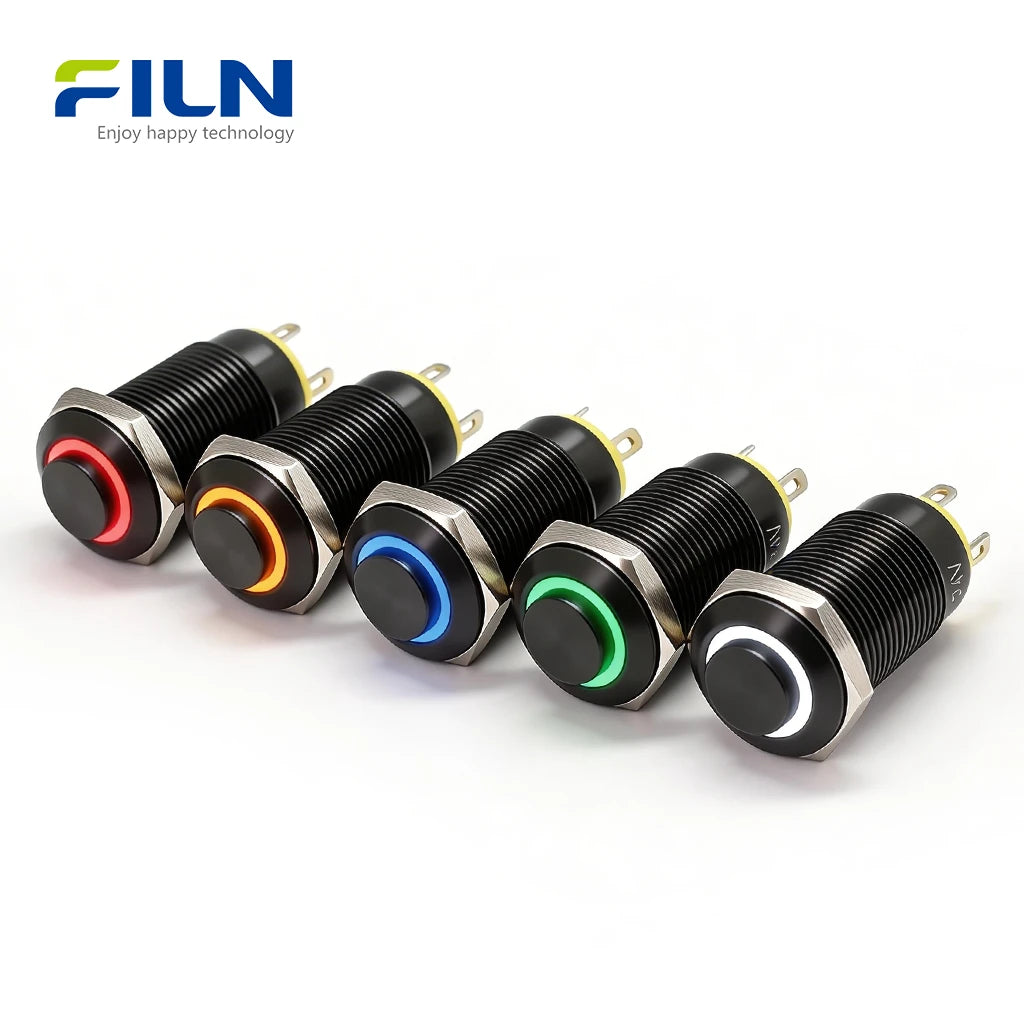

Verrouillage ou momentané : De quoi avez-vous besoin ?
| Caractéristique | Momentané | Verrouillage |
|---|---|---|
| Action | Revient après relâchement | Reste en position (Marche/Arrêt) |
| Utilisation typique | Klaxons de voiture, sonnettes, alimentation PC | Alimentation principale, interrupteurs d'éclairage |
Avantage direct de l'usine FILN
En tant que fabricant leader, FILN propose une personnalisation professionnelle pour tous les besoins en boutons-poussoirs.
- ✅ Pas de MOQ : Les petites commandes et les échantillons sont les bienvenus.
- ✅ Livraison rapide : Expédition mondiale avec des délais courts.
- ✅ Personnalisation complète : Longueur de fil, tension (3V-220V) et gravure laser personnalisées.
Site web : www.filn.com
Email : inquiry@cnylin.com.cn
Questions fréquemment posées
Q1 : Que signifie la couleur de la LED ?
R : Le rouge est souvent pour l'urgence/arrêt, le vert pour le démarrage, le bleu pour l'information, le jaune pour la prudence et le blanc pour l'éclairage général.
R : Le rouge est souvent pour l'urgence/arrêt, le vert pour le démarrage, le bleu pour l'information, le jaune pour la prudence et le blanc pour l'éclairage général.
Q2 : Cet interrupteur à bouton-poussoir 12 V est-il étanche ?
R : Oui, il est classé IP65, ce qui signifie qu'il est protégé contre la poussière et les jets d'eau à basse pression.
R : Oui, il est classé IP65, ce qui signifie qu'il est protégé contre la poussière et les jets d'eau à basse pression.
Q3 : Puis-je l'utiliser avec du 220 V CA ?
R : Le contact de l'interrupteur peut supporter 250 V CA. Assurez-vous de sélectionner la version LED 220 V pour l'indicateur.
R : Le contact de l'interrupteur peut supporter 250 V CA. Assurez-vous de sélectionner la version LED 220 V pour l'indicateur.
Q4 : Pourquoi choisir l'acier inoxydable plutôt que le plastique ?
R : L'acier inoxydable offre une durabilité supérieure, une résistance aux chocs IK08 et une esthétique industrielle professionnelle.
R : L'acier inoxydable offre une durabilité supérieure, une résistance aux chocs IK08 et une esthétique industrielle professionnelle.
Q5 : Quel est l'avantage d'une conception à 4 broches ?
R : Elle sépare le circuit LED du circuit de l'interrupteur, permettant un câblage plus flexible (modes synchrone ou rétroéclairage).
R : Elle sépare le circuit LED du circuit de l'interrupteur, permettant un câblage plus flexible (modes synchrone ou rétroéclairage).
Q6 : Quelle est la durée de vie ?
R : Il a une durée de vie mécanique de 500 000 cycles et une durée de vie électrique allant jusqu'à 100 000 cycles.
R : Il a une durée de vie mécanique de 500 000 cycles et une durée de vie électrique allant jusqu'à 100 000 cycles.
Q7 : Puis-je obtenir une version pré-câblée ?
R : Oui, FILN propose des services de longueur de fil et d'assemblage de connecteurs personnalisés.
R : Oui, FILN propose des services de longueur de fil et d'assemblage de connecteurs personnalisés.
Q8 : À quoi sert la conception "High Head" ?
R : La tête haute facilite la localisation et l'actionnement du bouton, surtout si l'opérateur porte des gants.
R : La tête haute facilite la localisation et l'actionnement du bouton, surtout si l'opérateur porte des gants.
Q9 : La LED est-elle dimmable ?
R : Oui, la LED peut être atténuée à l'aide de contrôleurs PWM externes ou de résistances.
R : Oui, la LED peut être atténuée à l'aide de contrôleurs PWM externes ou de résistances.
Q10 : Est-il livré avec l'écrou de montage ?

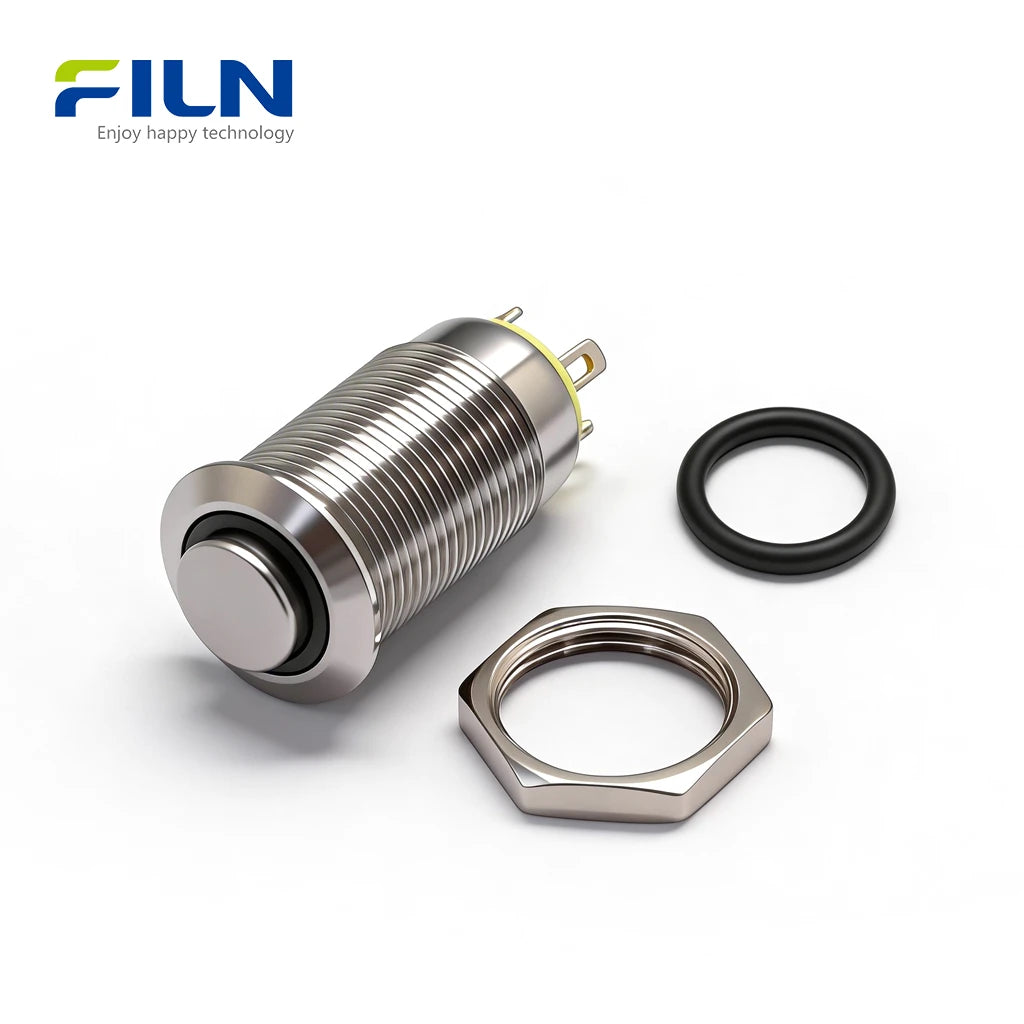

R : Oui, chaque interrupteur comprend un écrou hexagonal métallique et un joint torique en caoutchouc étanche.
R : Oui, chaque interrupteur comprend un écrou hexagonal métallique et un joint torique en caoutchouc étanche.
Chers clients,
Chez FILN, nous sommes spécialisés dans la fourniture de voyants lumineux, de boutons-poussoirs et d'interrupteurs à bascule conçus avec précision et adaptés à vos besoins spécifiques. Bien que nos produits soient par défaut des plages de tension standard (12-24V et 110-220V), nous comprenons que les applications spécialisées exigent de la flexibilité.
Besoin d'une solution de tension personnalisée ? Il vous suffit de nous informer de vos spécifications de tension souhaitées (par exemple, 5V, 48V ou des plages non standard), et notre équipe d'ingénieurs élaborera une solution dans un délai de 10 à 15 jours ouvrables.
Pourquoi choisir FILN pour la fabrication sur mesure ?
✅ Expertise fiable : Plus de 20 ans d'expérience dans la production de composants électroniques de qualité industrielle.
✅ Personnalisation de bout en bout : Des ajustements de tension aux conceptions sur mesure (forme, couleur, indice de protection IP), nous nous adaptons à vos besoins.
✅ Qualité garantie : Toutes les commandes personnalisées subissent des tests rigoureux pour répondre aux normes CE/RoHS/IP65.
✅ Support évolutif : Qu'il s'agisse de prototypage ou de commandes en gros, nous assurons une livraison sans faille.
Comment ça marche
Consultation : Partagez vos exigences techniques par e-mail ou via notre formulaire de contact.
Conception et approbation : Recevez des modèles 3D ou des échantillons pour confirmation.
Production et contrôle qualité : Fabrication de précision avec des mises à jour en temps réel.
Expédition mondiale : Logistique traçable jusqu'à votre porte.
Contactez-nous dès aujourd'hui
E-mail : inquiry@cnylin.com.cn
