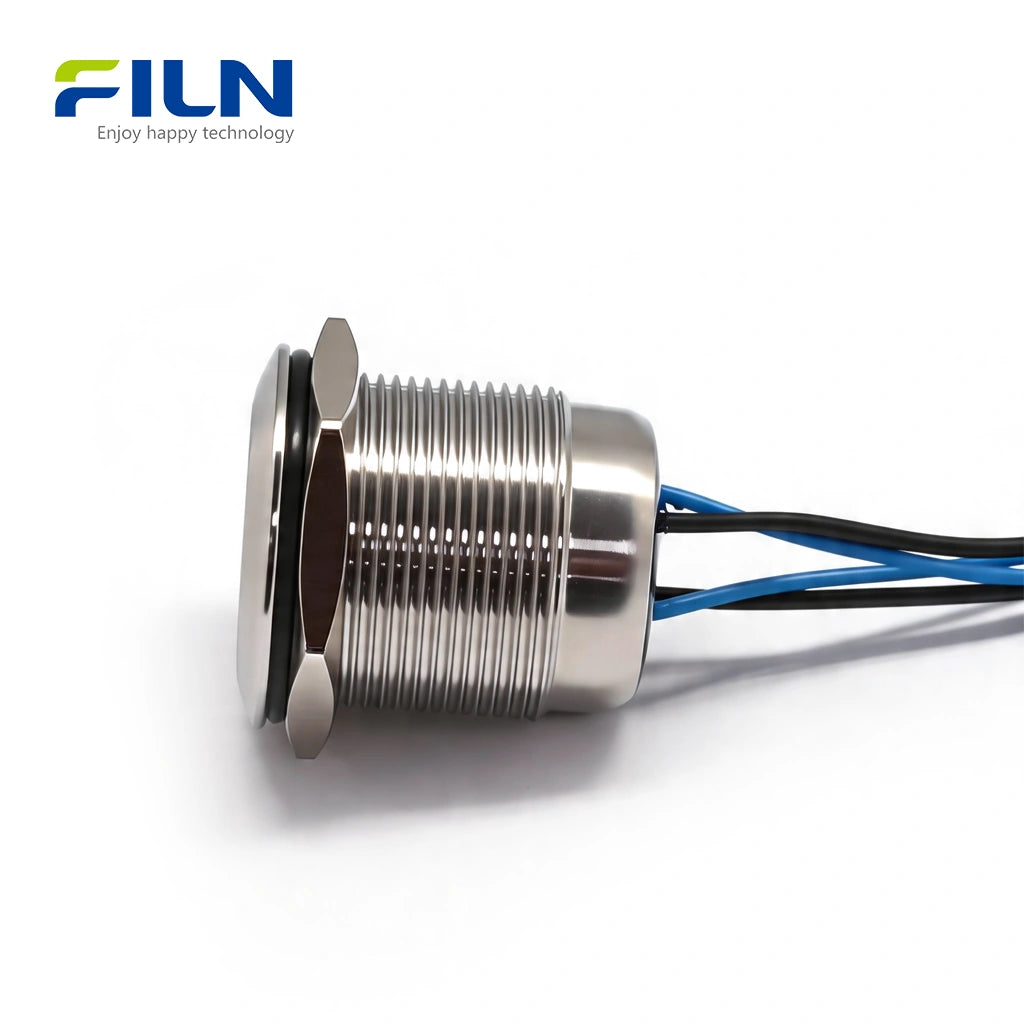

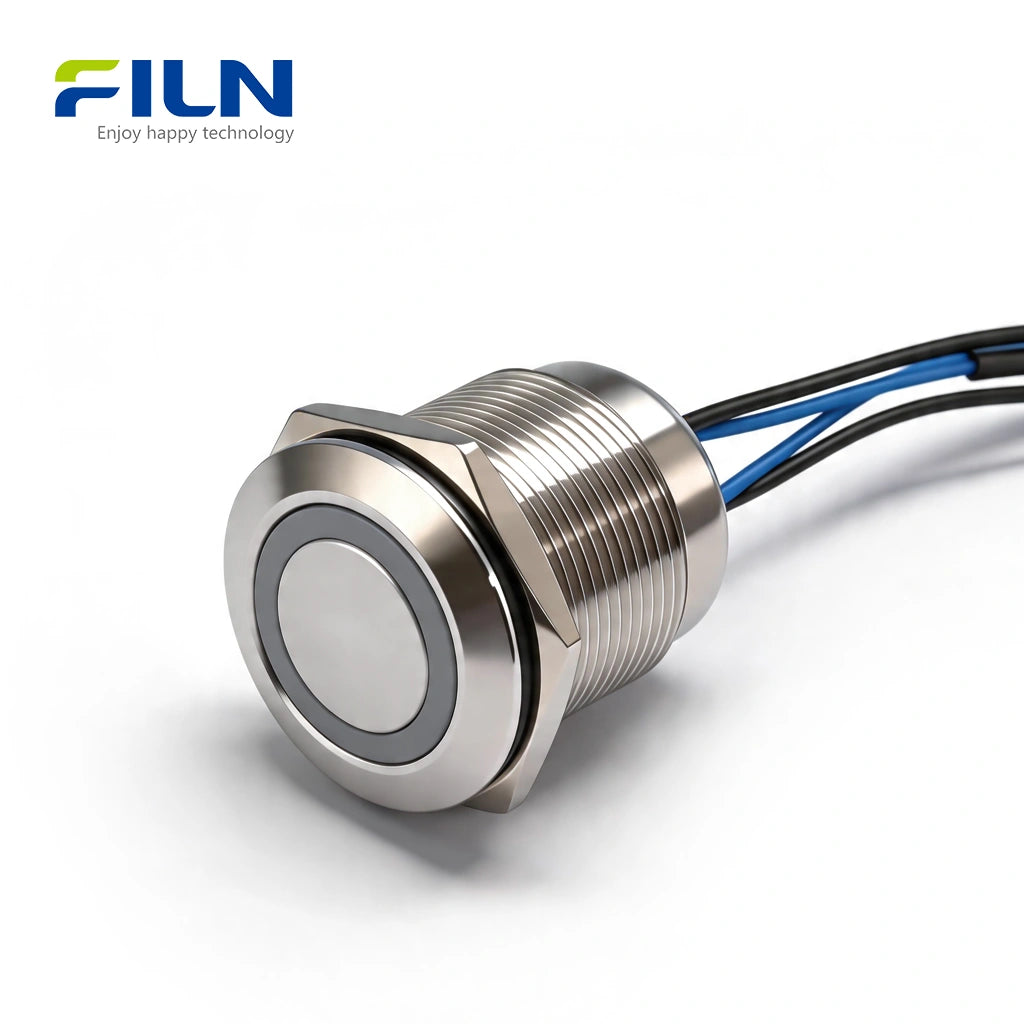

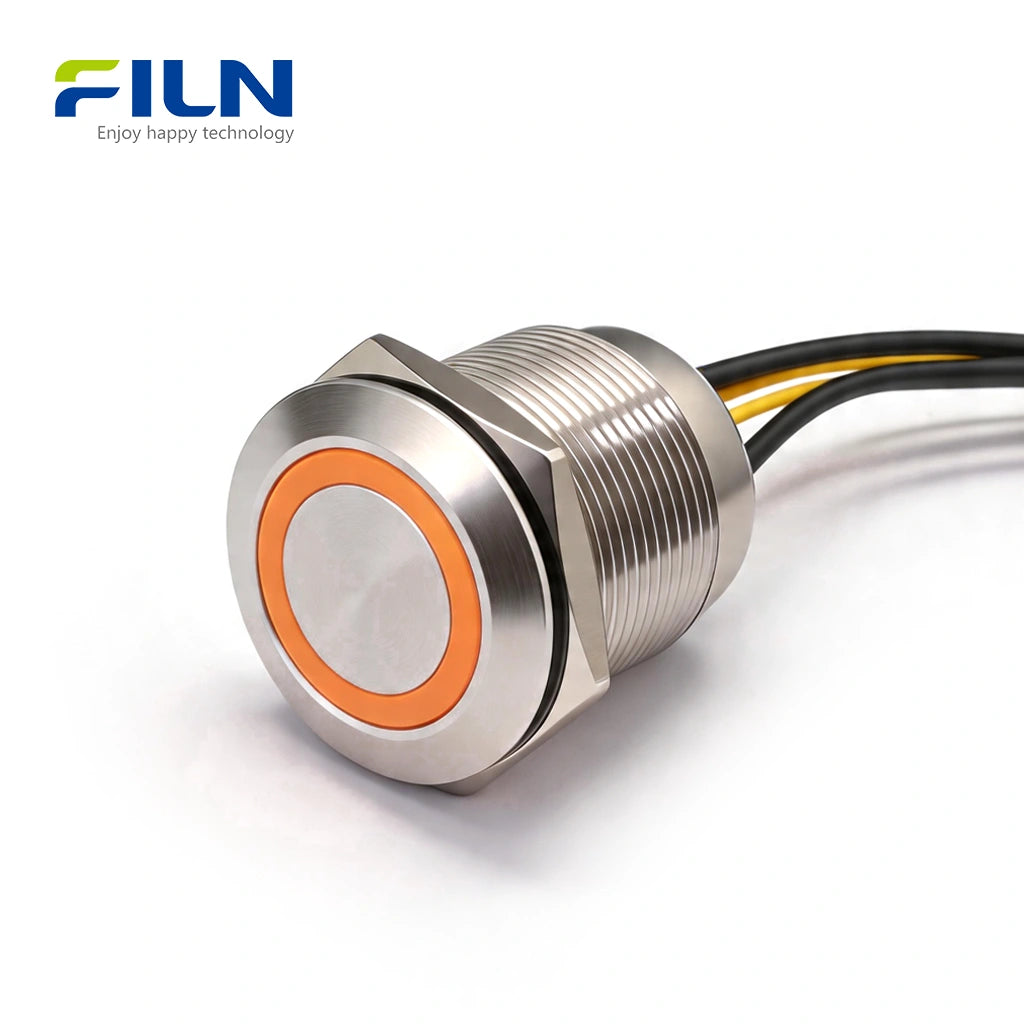

Interrupteur à bouton-poussoir momentané 12 V 22 mm en métal étanche 15 cm précâblé FILN

L'interrupteur à bouton-poussoir momentané 12 volts (Modèle : FLM22-FW-1-E) est un composant de contrôle industriel haute performance conçu par FILN. Cet interrupteur métallique de 22 mm est doté d'une conception pré-câblée avec des fils de 15 cm, réduisant considérablement le temps et la complexité d'installation. Avec un indice d'étanchéité robuste IP65 et une résistance aux chocs IK08, il est idéal pour les environnements exigeants. Nos interrupteurs portent les certifications ISO9001, CE, VDE, RoHS, SGS et UL, garantissant la conformité et la sécurité mondiales. Qu'il soit utilisé dans les équipements d'automatisation, les systèmes marins ou les machines CNC, ce bouton d'alimentation LED 12 V avec fils offre un retour tactile fiable et un anneau indicateur LED lumineux pour une visualisation claire de l'état, même dans les environnements sombres.

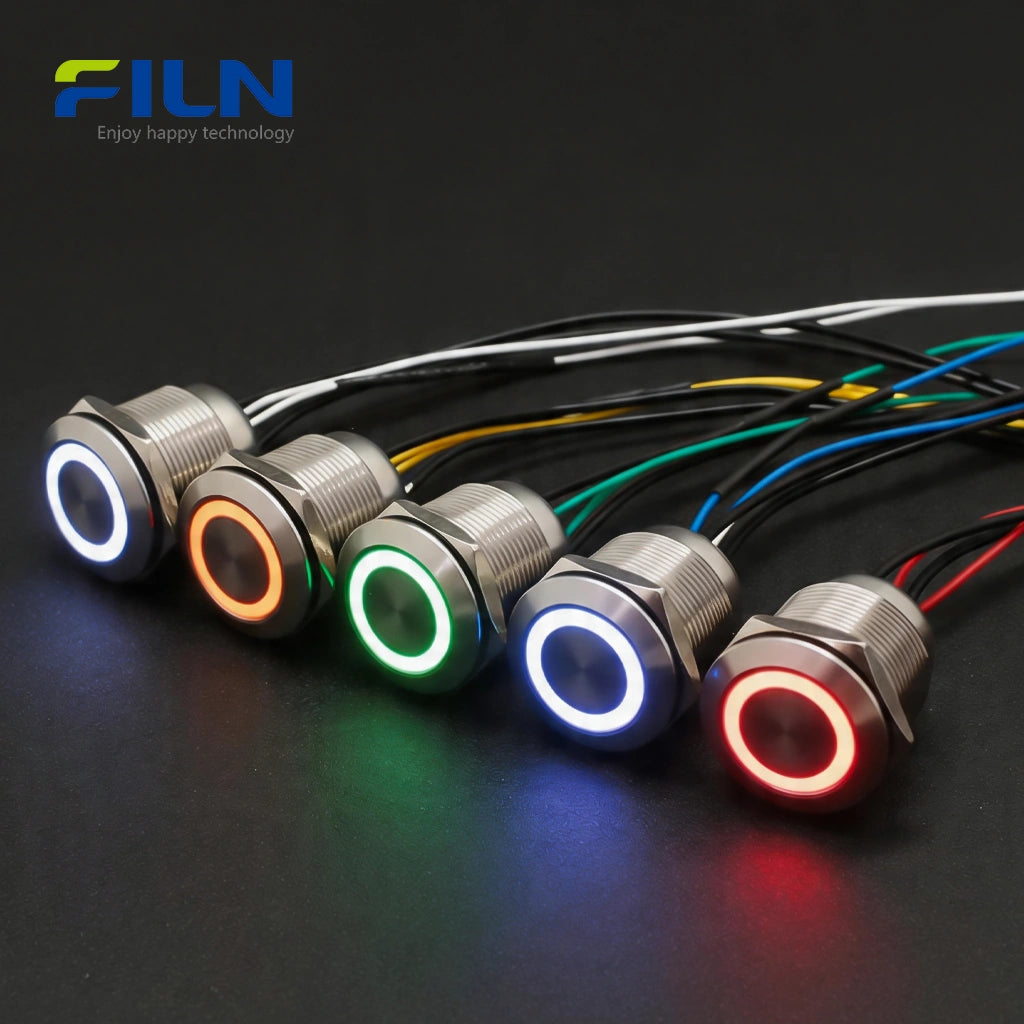

Le choix de la bonne couleur de LED pour votre interrupteur momentané étanche de 22 mm est crucial pour la sécurité de l'opérateur et l'efficacité du processus :

• Rouge : Indique un danger, un arrêt d'urgence ou un défaut système.
• Vert : Signale un fonctionnement normal, "Prêt" ou "Démarrage du système".
• Jaune : Sert d'avertissement ou indique un état transitoire.
• Bleu : Souvent utilisé pour les actions obligatoires ou les signaux d'état spécifiques.
• Blanc : Utilisé comme indicateur d'alimentation général ou comme rétroéclairage pour les environnements sombres.

1. Protection et durabilité supérieures

Avec une classification IP65 & IK08, cet interrupteur fonctionne là où d'autres échouent. Il est étanche à la poussière, protégé contre les jets d'eau et résistant aux chocs physiques, ce qui le rend parfait pour les applications de bouton-poussoir de qualité marine résistant aux intempéries.

2. Charge électrique optimisée (5A)

Capacité de gérer jusqu'à 5A 250V AC/DC, il permet un contrôle direct des appareils de forte puissance sans avoir besoin de relais supplémentaires, simplifiant la conception de votre interrupteur à bouton-poussoir de panneau de commande industriel.

3. Contacts argentés de qualité supérieure

Les contacts argentés AgCdO12 garantissent une faible résistance de contact (< 50mΩ) et d'excellentes performances anti-arc, prolongeant la durée de vie électrique de l'appareil.

4. Efficacité du pré-câblage

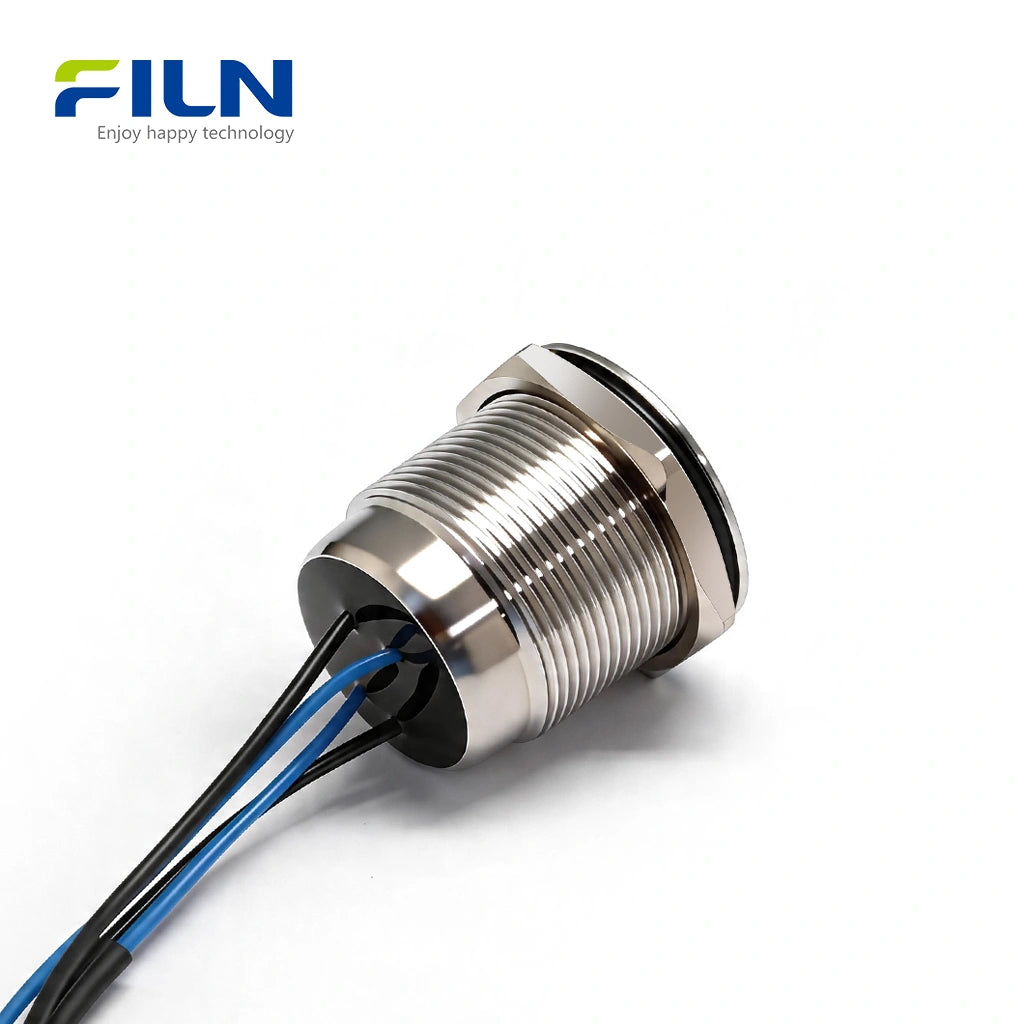

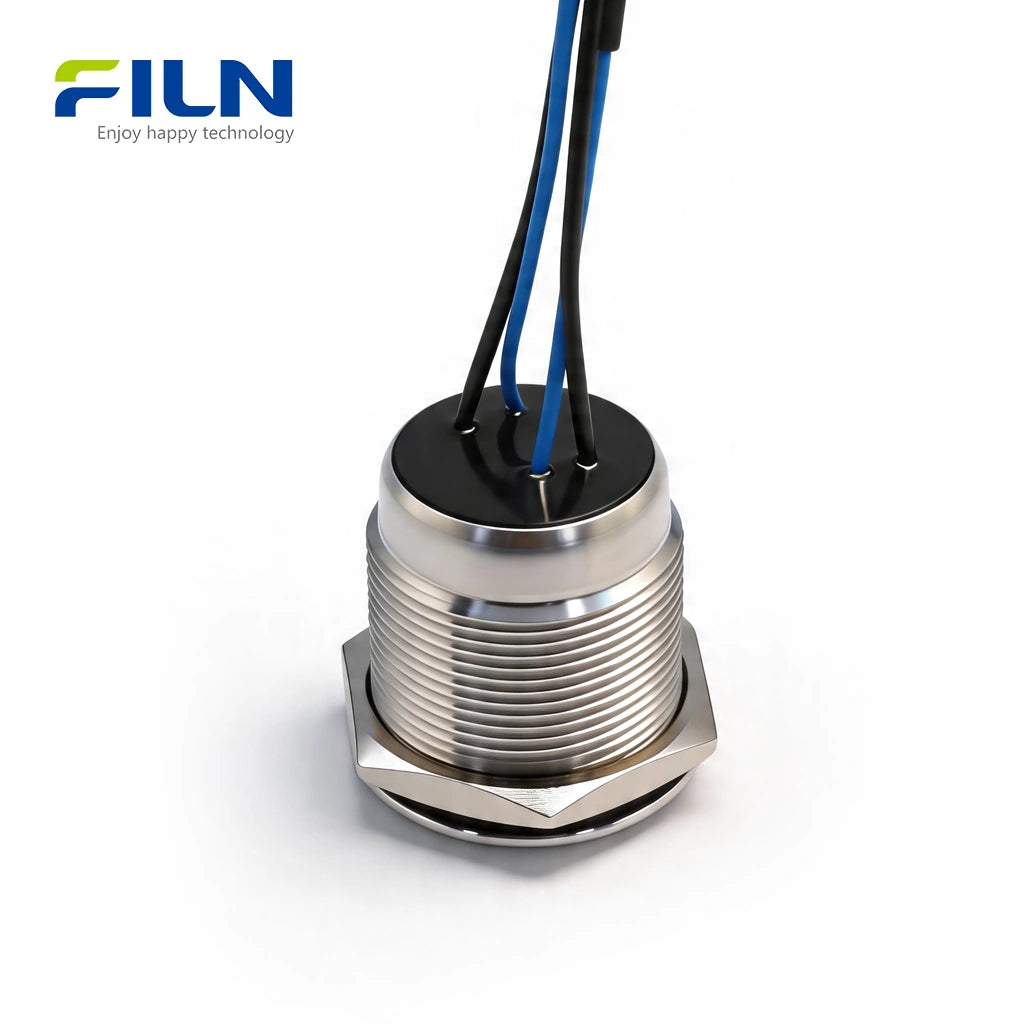

Notre bouton d'alimentation LED 12 V avec fils est doté de câbles de 15 cm soudés en usine, assurant une étanchéité sûre et étanche et réduisant les coûts de main-d'œuvre lors de la production en série.

Les interrupteurs à bouton-poussoir FILN sont utilisés dans le monde entier dans des industries critiques :

• Panneaux de contrôle industriels : Gestion précise des machines.
• Machines CNC : Boutons de commande à haute durabilité.
• Équipements d'automatisation : Détection et contrôle fiables.
• Systèmes marins : Solutions de bouton-poussoir de qualité marine résistant aux intempéries et à l'eau salée.
• Dispositifs médicaux : Interfaces nettoyables et durables.

1. Percez un trou de 22 mm dans le panneau de montage.
2. Insérez l'interrupteur par l'avant du panneau.

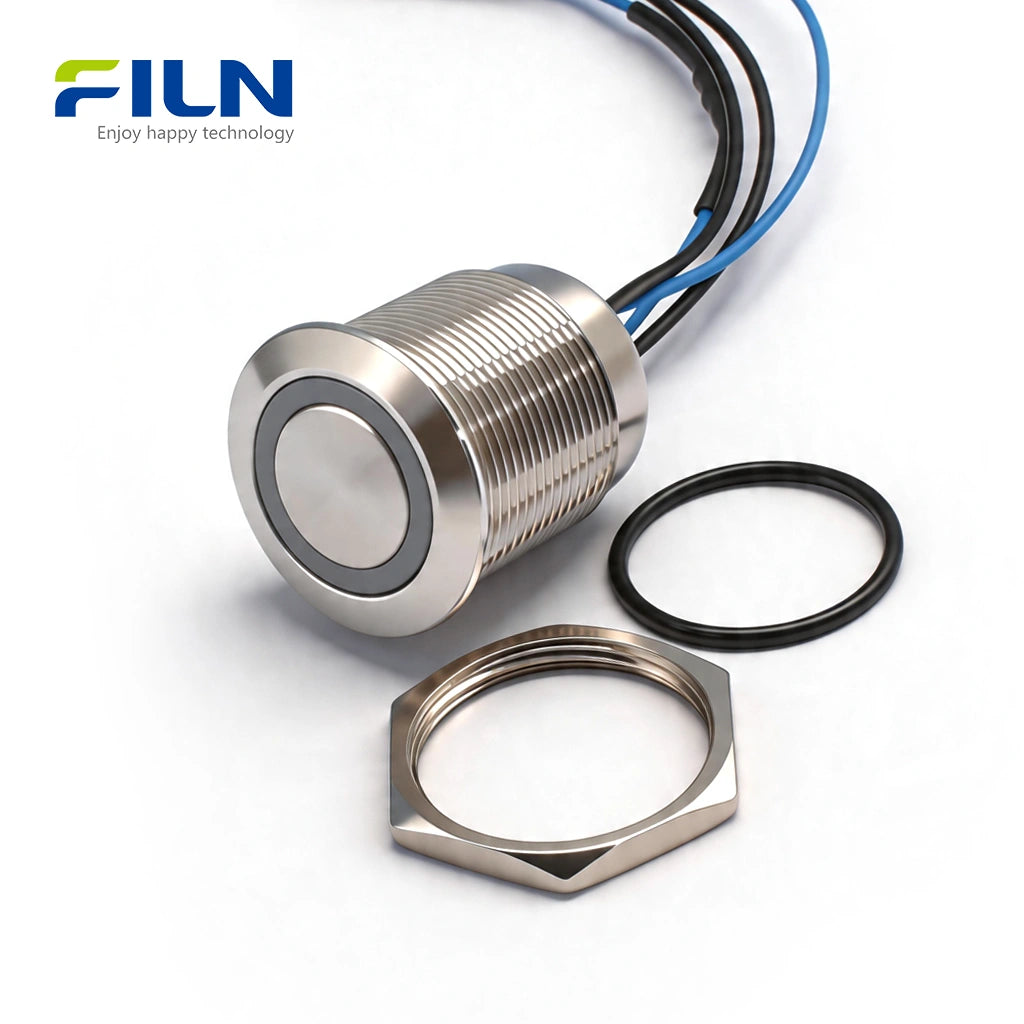

3. Fixez l'interrupteur par l'arrière à l'aide de l'écrou hexagonal métallique et du joint en caoutchouc fournis.
4. Connectez les fils pré-câblés à votre source d'alimentation et à l'appareil conformément au schéma de câblage.

Schéma de câblage de l'interrupteur à bouton-poussoir à 4 broches

Un interrupteur à 4 broches se compose de deux parties : des contacts d'interrupteur (pour contrôler l'appareil) et des bornes LED (marquées + et -). Vous trouverez ci-dessous deux façons de câbler l'indicateur LED.

Méthode 1 : LED synchronisée avec l'appareil (allumée lorsqu'active)

Logique : Le voyant du bouton ne s'allume QUE lorsque l'appareil fonctionne. Il sert d'« indicateur d'état ».

• Câblage : Connectez le LED (+) au côté sortie de l'interrupteur. Le LED (-) au pôle négatif de l'alimentation.
• Applications : Boutons de démarrage, feux de brouillard de voiture, machines industrielles.
• Avantage : Économise de l'énergie ; fournit un retour visuel que le système est actif.

Figure 1 : La LED s'allume uniquement lorsque le bouton est pressé

Méthode 2 : LED toujours allumée (mode rétroéclairage)

Logique : Le voyant du bouton reste allumé en permanence tant qu'il y a de l'alimentation, quelle que soit la position du bouton.

• Câblage : Connectez le LED (+) directement au positif de l'alimentation. Le LED (-) au négatif de l'alimentation.
• Applications : Environnements sombres, interrupteurs de couloir, indicateurs d'alimentation de veille.
• Avantage : Permet de trouver facilement l'interrupteur dans l'obscurité totale.

Figure 2 : La LED reste allumée en permanence (Rétroéclairage)

Qu'est-ce qu'un interrupteur à bouton-poussoir momentané 12 volts ?

Un interrupteur momentané est un dispositif de commande qui ne maintient son état que tant qu'il est physiquement pressé. Dans les environnements industriels, ces interrupteurs sont essentiels pour les signaux "impulsionnels", tels que le déclenchement d'un démarreur, d'un klaxon ou d'une réinitialisation d'ordinateur. La tension de 12 V le rend compatible avec la plupart des circuits automobiles, marins et industriels légers.

À verrouillage ou momentané : La différence

Approvisionnement direct usine de FILN

FILN est un fabricant leader spécialisé dans les boutons industriels. Nous offrons :

• ✅ Pas de MOQ : Petites commandes bienvenues.
• ✅ Livraison rapide : Expédition mondiale depuis notre usine.
• ✅ Personnalisation : Personnalisation de la tension, de la longueur des fils et des connecteurs.
• ✅ Échantillons gratuits : Contactez-nous pour évaluer notre qualité.

Demander un échantillon gratuit

Site web : www.filn.com
Email : inquiry@cnylin.com.cn

1. Ce commutateur 4 broches de 22 mm est-il étanche ?
Oui, il est classé IP65, ce qui le rend résistant à la poussière et aux éclaboussures d'eau.

2. Puis-je utiliser cet interrupteur 12V sur un système 24V ?
Les contacts de l'interrupteur supportent jusqu'à 250V, mais la LED est spécifique à la tension. Nous proposons des versions 12-24V et 110-220V, ou des tensions personnalisées sur demande.

3. Quel est l'avantage de la conception précâblée ?
L'interrupteur-bouton-poussoir-led-précâblé scellé en usine assure une connexion 100% étanche à la base et vous fait gagner du temps sur les soudures manuelles.

4. L'anneau LED reste-t-il allumé en permanence ?
Vous pouvez le câbler pour qu'il soit "Toujours allumé" comme rétroéclairage ou "Synchronisé" pour qu'il ne s'allume que lorsque le bouton est actif.

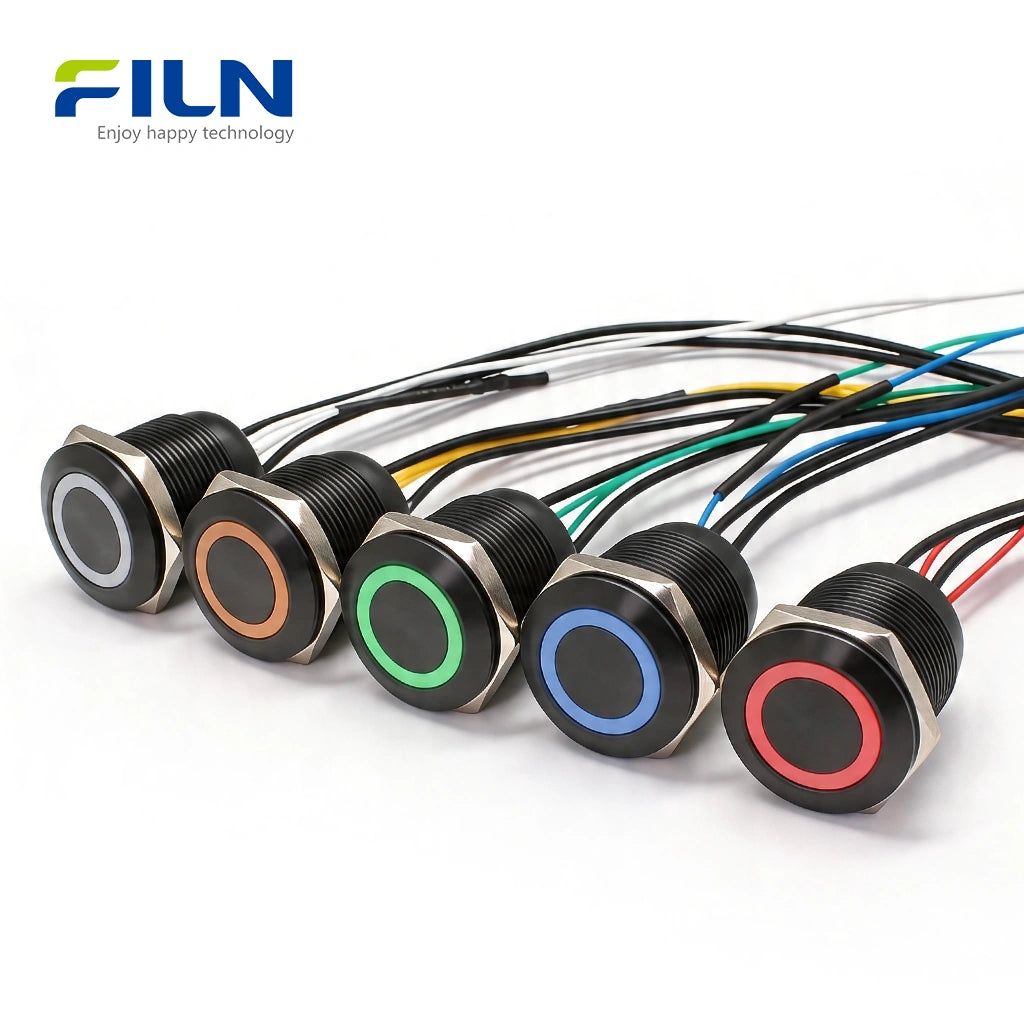

5. Quel est le matériau de la coque noire ?
La coque noire est fabriquée en alliage d'aluminium de haute qualité avec une finition anodisée pour une résistance supérieure à la corrosion.

6. FILN peut-il personnaliser la longueur du fil ?
Oui, la longueur standard est de 15 cm, mais nous pouvons personnaliser n'importe quelle longueur pour s'adapter à votre application spécifique.

7. Existe-t-il une version à verrouillage de ce bouton de 22 mm ?
Oui, nous produisons des versions momentanées et à verrouillage (autobloquantes) de la série FLM22.

8. Quel est le courant de crête que cet interrupteur peut supporter ?
L'interrupteur est conçu pour une charge résistive de 5A à 250VAC.

9. Ces boutons conviennent-ils à une utilisation marine ?
Absolument. L'acier inoxydable et la classification IP65 en font d'excellents boutons-poussoirs-étanches-de-qualité-marine.

10. FILN fournit-il un support technique pour le câblage ?
Oui, notre équipe d'ingénieurs fournit des schémas de câblage complets et un support technique à tous les clients industriels.
