Zeichnung des Tasterschalters
Produktübersicht

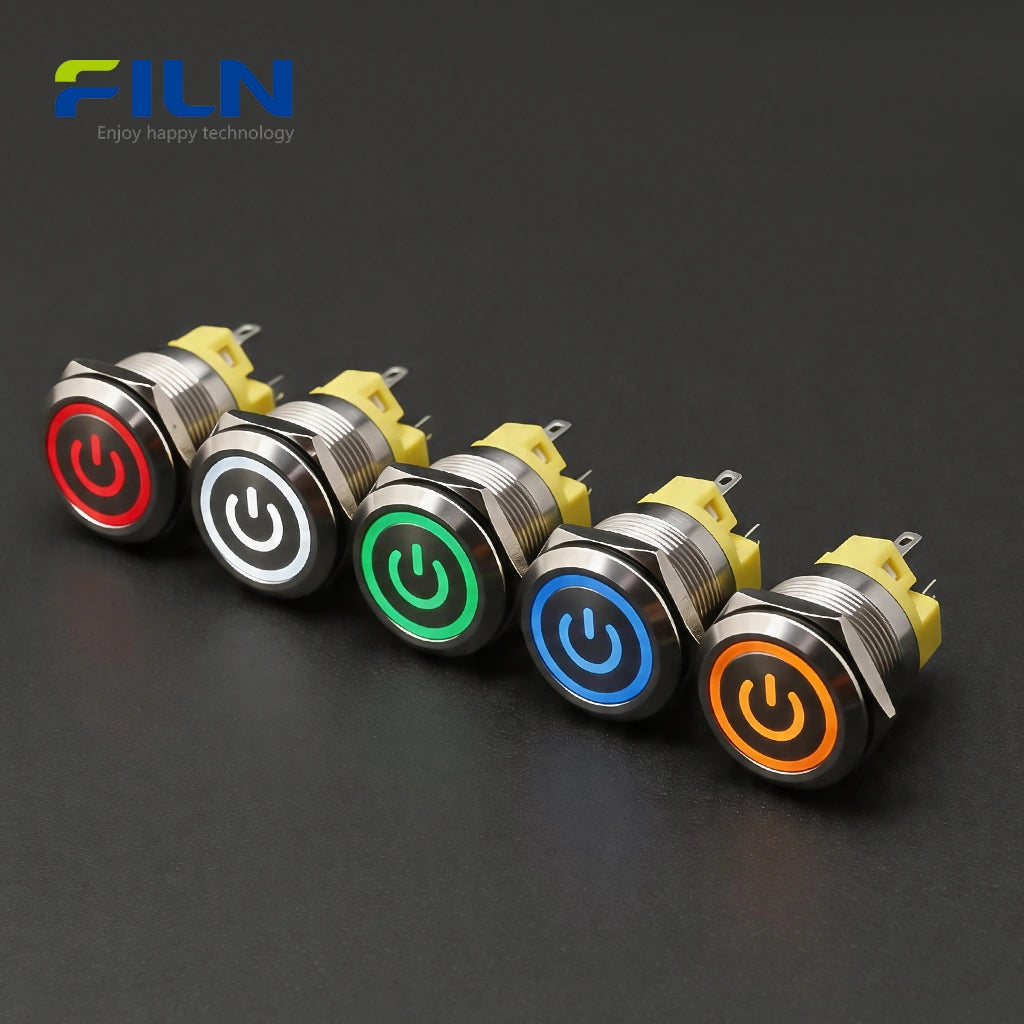

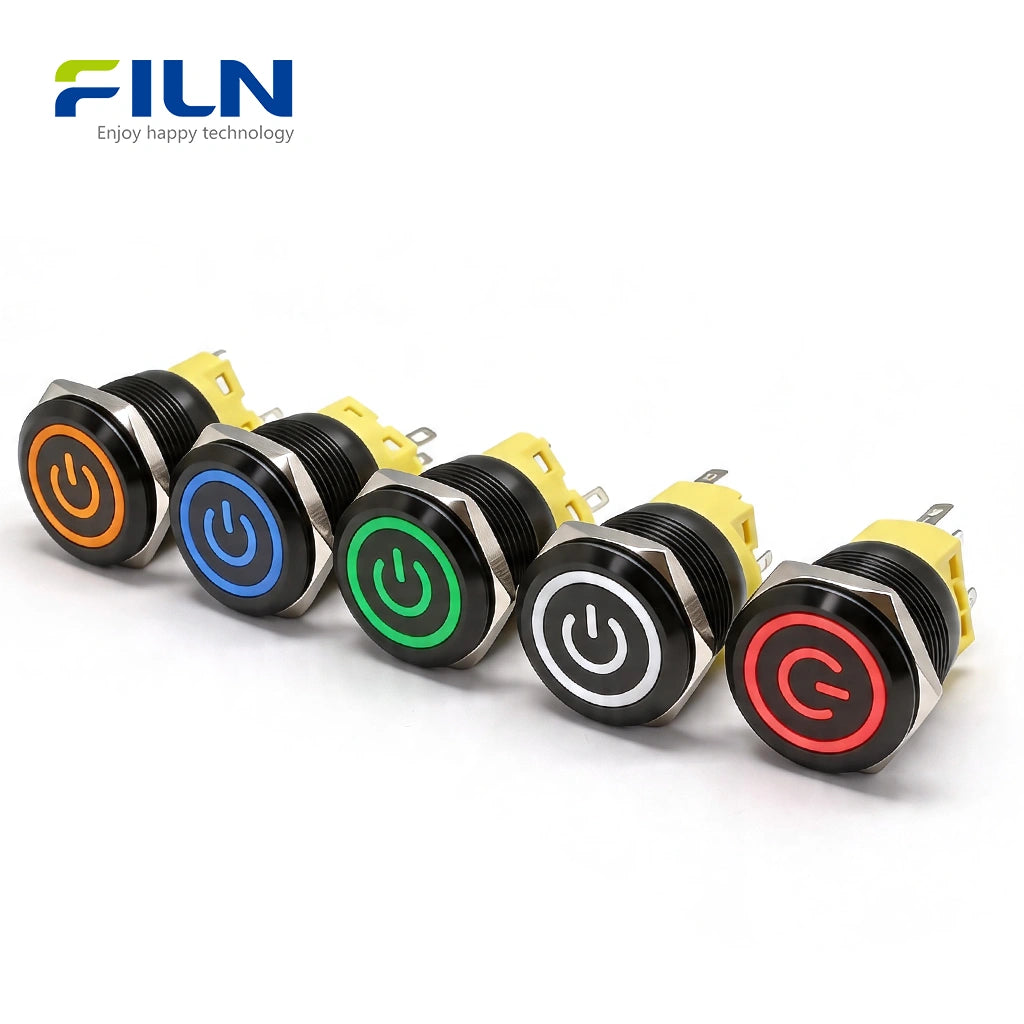

Der wasserdichte 12-Volt-Drucktastenschalter (Modell: FLM22-FJ-1-EC003) von FILN ist eine Hochleistungs-Industriesteuerungskomponente, die für Langlebigkeit und Präzision ausgelegt ist. Mit einem 22-mm-Befestigungsloch und einem robusten Metallgehäuse, das in 304-Edelstahl oder schwarz-verzinkter Aluminiumlegierung erhältlich ist, ist dieser Schalter für raue Umgebungen konzipiert. Mit ISO9001, CE, VDE, RoHS, SGS, UL und IP65 Zertifizierungen gewährleistet er globale Konformität und Sicherheit. Ideal für industrielle Bedienfelder, CNC-Maschinen und Marinesysteme bietet dieser 5-polige beleuchtete Drucktaster sowohl Moment- als auch Rastfunktionen. Sein Ring-LED-Leistungssymbol bietet eine klare Statusrückmeldung und macht ihn zu einem unverzichtbaren Industrie-Einbau-Schalter für die moderne Automatisierung.
Kurzübersicht der Spezifikationen
| Modellnummer | FLM22-FJ-1-EC003 |
|---|---|
| Montagegröße | 22mm (0,87 Zoll) |
| Funktionstyp | Moment / Rastend (Selbsthaltend) |
| LED-Farboptionen | R/G/Y/B/W (Unterstützt Zwei- & Dreifarben-Anpassung) |

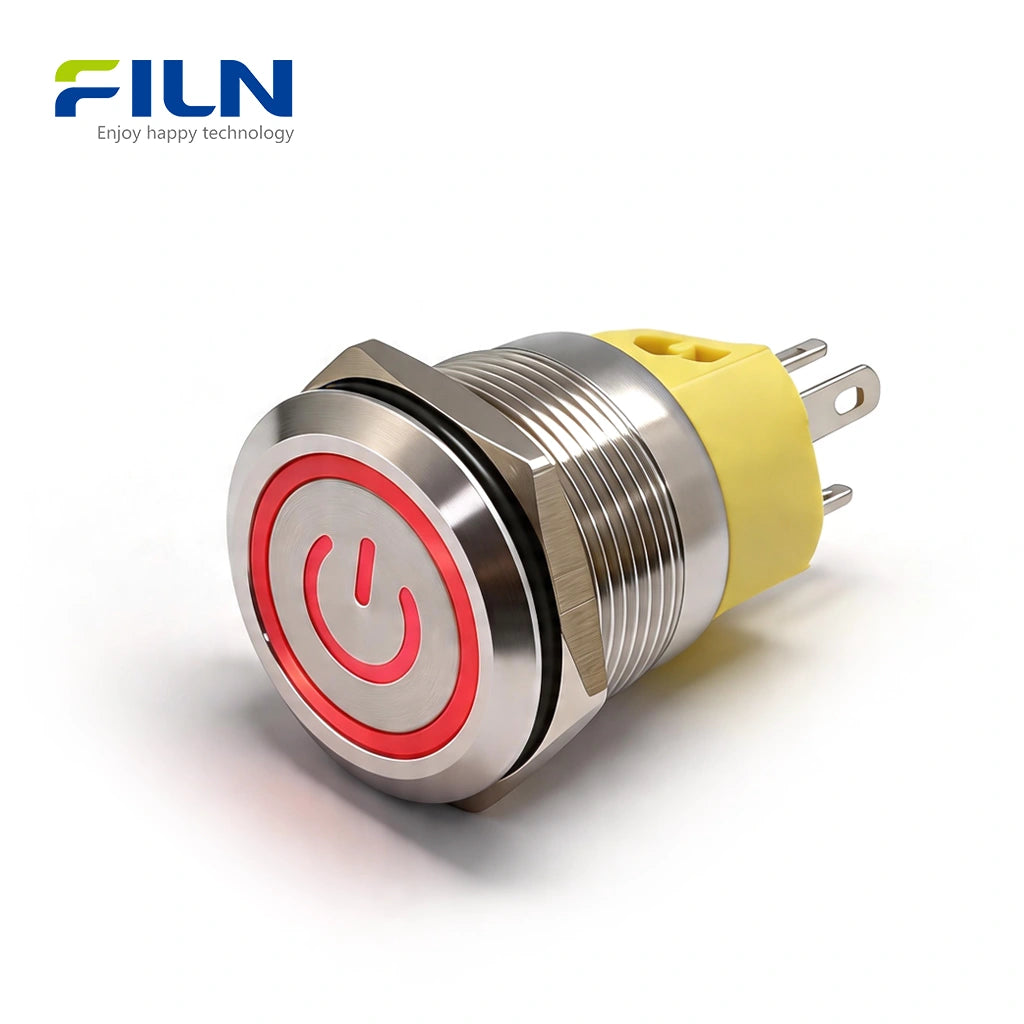

| Tastenform | Flacher Kopf mit Ring-LED-Leistungssymbol |

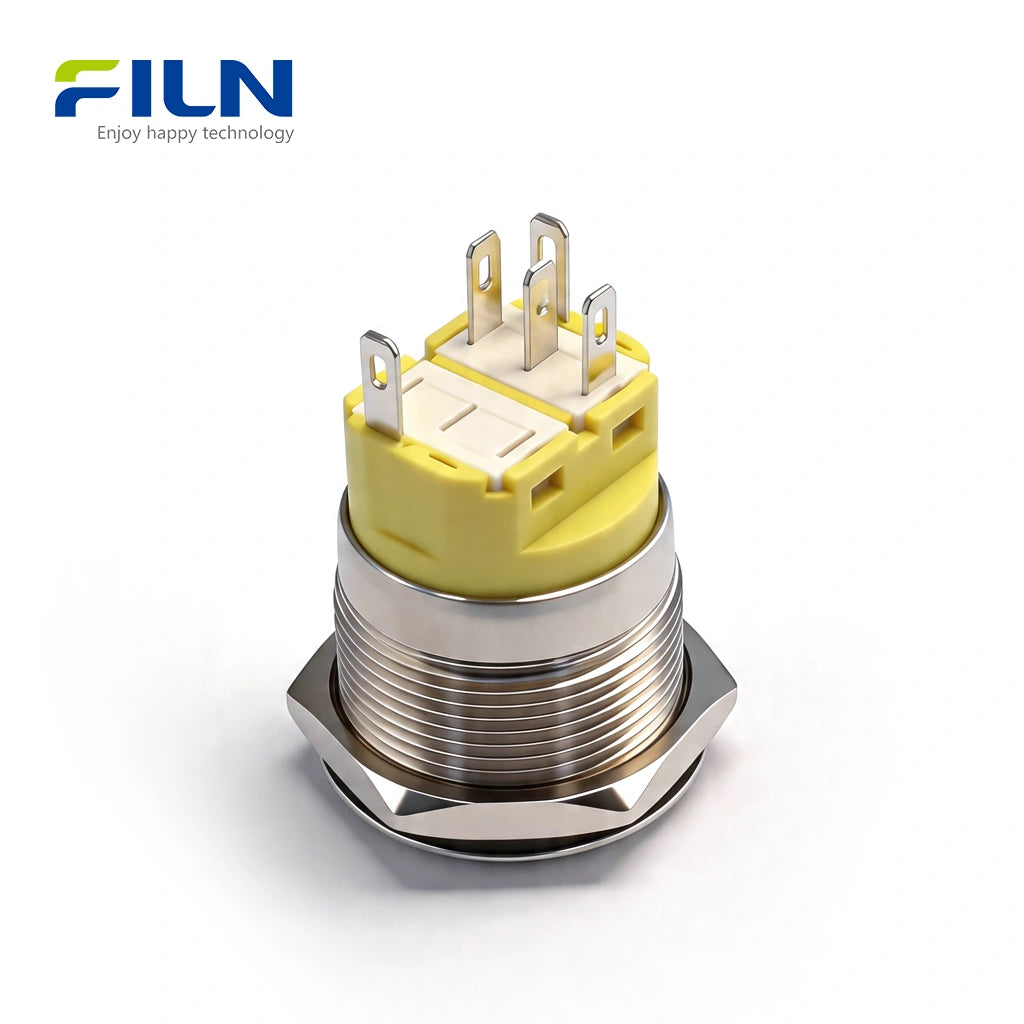

| Anschlussart | 5-poliger Lötanschluss (Pin-Anschluss) |
Leistungsparameter
| Nennspannung | 36V DC / 250V AC |
|---|---|
| Nennstrom | 5A DC / 5A AC |
| Nennleistung | 180W (DC) / 1250W (AC) |
| Kontaktwiderstand | < 50mΩ |
| LED-Spannung | 12V-24V, 110V-220V (Anpassbar) |
| Zertifizierungen | ISO9001, CE, VDE, RoHS, SGS, UL, IP65 |
Materialien der Komponenten
| Tasterkopf | 304 Edelstahl / 6063 Aluminiumlegierung |
|---|---|
| Gehäuse | H59 Messing / 304 Edelstahl / Zink-Aluminium-Legierung |
| Anschlüsse | H62 Kupferlegierung (lötbarer Pin) |
| Kontakte | Silberlegierung (AgCdO12) |
| Basismaterial | Flammhemmendes PA66 + GF20% Nylon |
Allgemeine Eigenschaften
| Betriebstemperatur | -25°C bis +85°C |
|---|---|
| Schutzart | IP65 Wasserdicht, IK08 Schlagfestigkeit |
| Mechanische Lebensdauer | 500.000 Schaltzyklen |
| Elektrische Lebensdauer | 100.000 Schaltzyklen (Last 3A) |
LED-Spezifikationen & Optische Bedeutungen
Jede LED-Farbe repräsentiert einen spezifischen Status in industriellen Anwendungen:
- Rot (R): Notfall, Gefahr oder Systemfehler.
- Grün (G): Normaler Betrieb, sicher fortzufahren oder EINgeschaltet.
- Gelb (Y): Warnung, Standby oder Vorsicht.
- Blau (B): Obligatorische Aktion oder kalter Status.
- Weiß (W): Allgemeine Information oder helle Hintergrundbeleuchtung.
| Durchlassstrom | 20mA (typisch) |
|---|---|
| Lichtintensität | 1000 mcd |
| Lichtausbeute | 56,81 lm/W |
Hauptmerkmale
- Überragende Haltbarkeit: IP65 und IK08 bewertet, was ihn zu einem perfekten wasserdichten 12V-Drucktastenschalter für den Marinebereich und vandalensicher für den öffentlichen Gebrauch macht.
- 5A Hochstrom: Kann 5A 250V AC/DC verarbeiten, wodurch die Notwendigkeit von Zwischenrelais in industriellen Schalttafel-Schalterdesigns reduziert wird.
- Silberkontakte (AgCdO12): Gewährleisten hohe Leitfähigkeit und geringen Widerstand (< 50mΩ) für stabile elektrische Leistung.
- Universelle LED-Kompatibilität: Der Ring-LED-Leistungssymbol-Taster unterstützt einen breiten Spannungsbereich (3V-220V) für globale Vielseitigkeit.

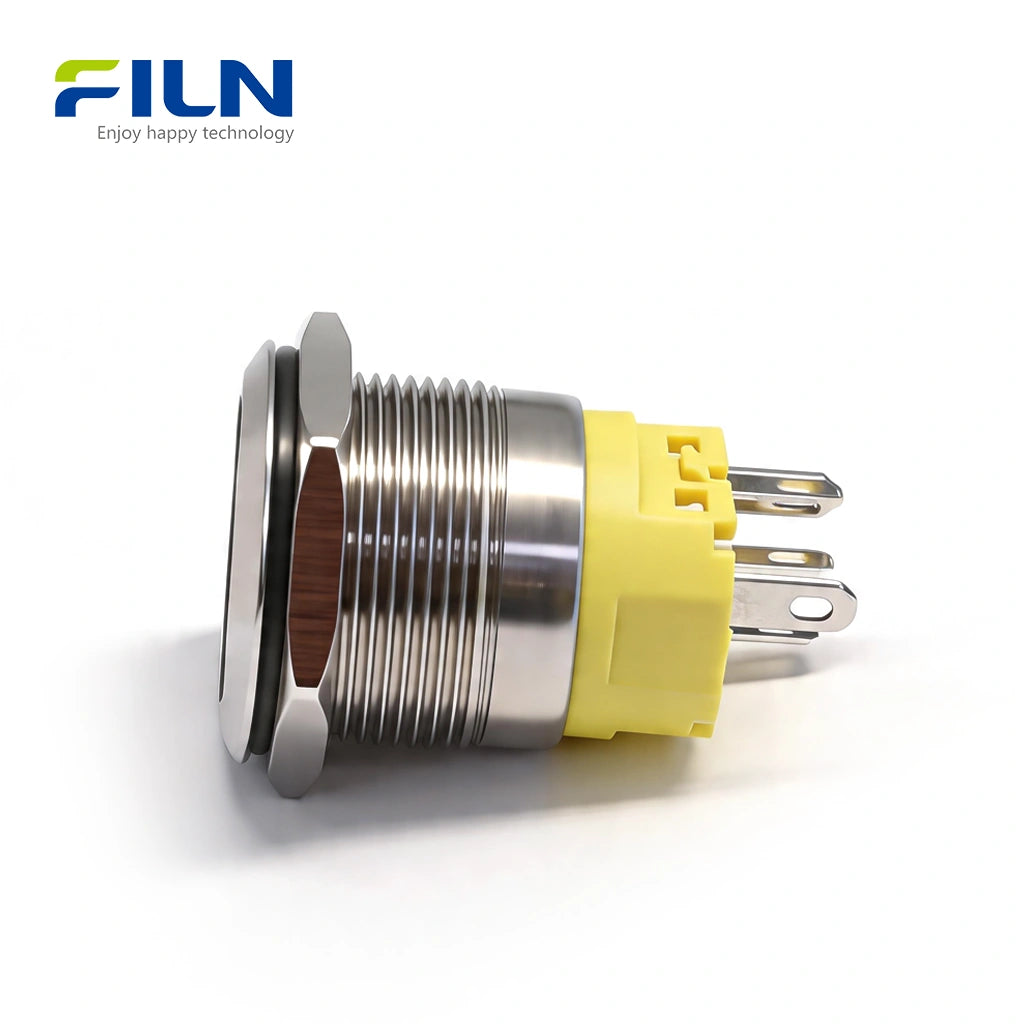

- Kompaktes Kurzkörperdesign: Mit einer Länge von nur 26,5 mm ist er ideal für platzbeschränkte Steuerkästen und tragbare Geräte.
Vergleich der Anschlussarten
| Anschlussart | Verdrahtungsmethode | Installationsgeschwindigkeit | Vorteile |
|---|---|---|---|
| Pin-Anschluss | Löten / Steckverbinder | Schnell (mit Buchse) | Kompakt, unterstützt Hochgeschwindigkeitsmontage. |
| Schraubklemme | Schraubendreher | Mittel | Zuverlässig für dicke Kabel. |
| Vorverdrahtet | Direktanschluss | Sehr schnell | Keine Werkzeuge für Anschlüsse erforderlich. |
Anwendungen
Dieser IP65-wasserdichte Metalltaster wird häufig eingesetzt in:
- Industriellen Schalttafeln: Steuerung von schweren Maschinen.
- CNC-Maschinen: Präzise Start-/Stopp-Funktionen.
- Automatisierungsgeräten: Automatisierte Produktionslinien.
- Marinesystemen: Salzwasserbeständige Bootsarmaturenbretter.
- Medizinischen Geräten: Leicht zu desinfizierende Metalloberflächen.

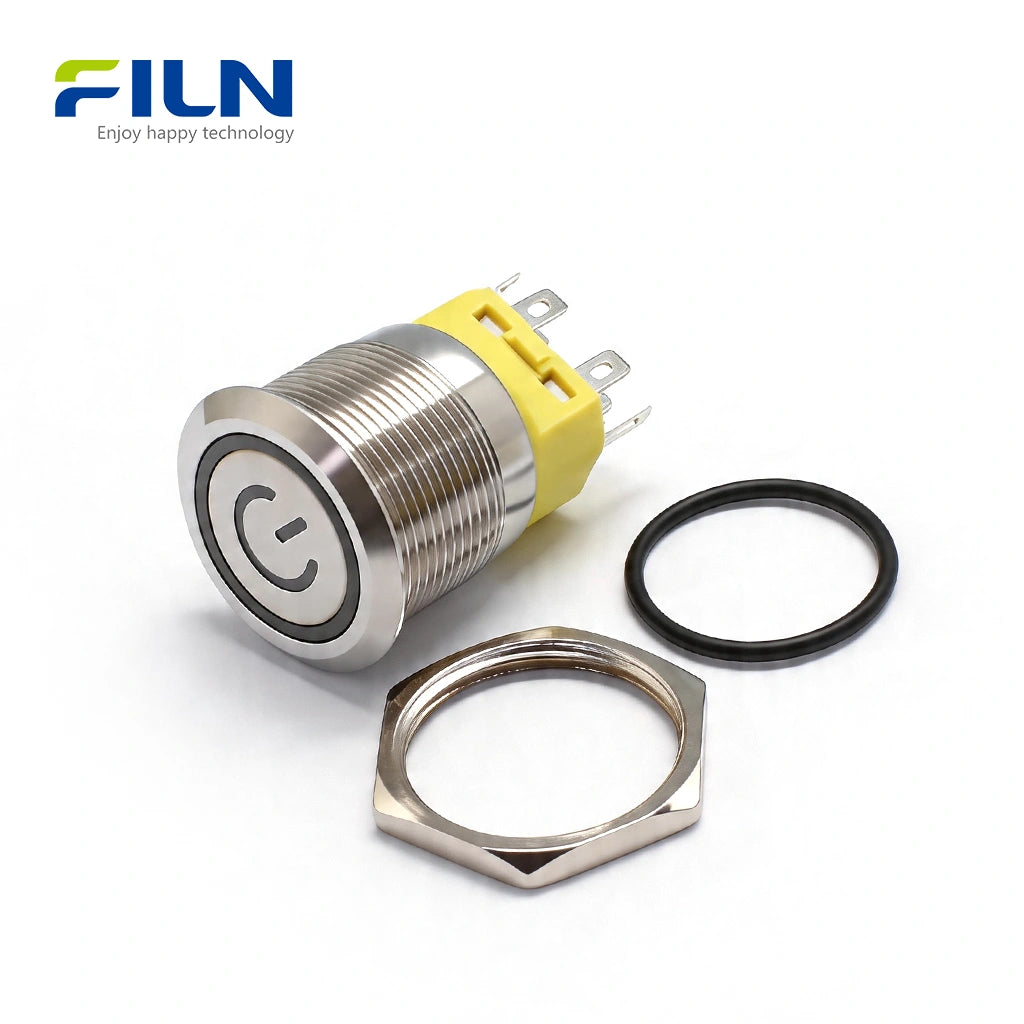

Installationsanleitung
- Bohren Sie ein 22-mm-Loch in Ihre Schalttafel.
- Führen Sie den Schalter von vorne durch das Loch in der Platte.
- Legen Sie den Gummi-O-Ring für die Wasserdichtigkeit auf den Schalterkörper.
- Befestigen Sie den Schalter, indem Sie die Metall-Sechskantmutter von hinten festziehen.
- Verbinden Sie die 5-poligen Anschlüsse gemäß dem untenstehenden Schaltplan.

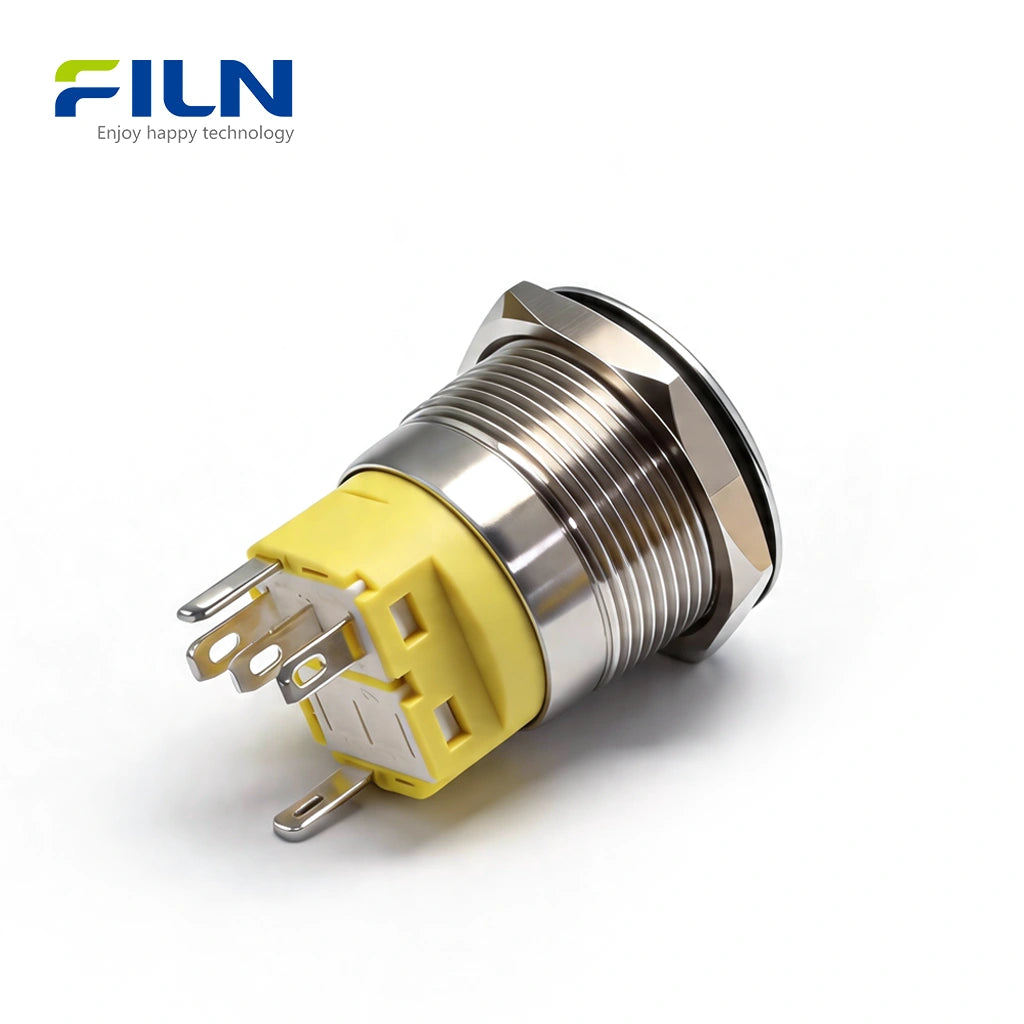

Schaltplan für 5-poligen Drucktaster
Ein 5-PIN-Schalter bietet maximale Flexibilität mit C (Common), NO (Normally Open), NC (Normally Closed) und zwei dedizierten LED-Pins (+ / -). Dies ermöglicht vier verschiedene Steuerungsmodi.
1. Normal AUS, LED synchron (NO-Anschluss)
Logik: Sowohl das Gerät als auch die LED sind standardmäßig AUS. Durch Drücken der Taste werden das Gerät und die LED gleichzeitig EINgeschaltet.
- Anwendung: Standard-Startschalter, bei denen das Licht anzeigt, dass das System läuft.
- Zustand: Statisch (LED Aus, Gerät Aus) → Gedrückt (LED Ein, Gerät Ein).
2. Normal EIN, LED synchron (NC-Anschluss)
Logik: Sowohl das Gerät als auch die LED sind standardmäßig EIN. Durch Drücken der Taste werden sowohl das Gerät als auch die LED AUSgeschaltet.
- Anwendung: Stopptasten oder Not-Aus-Schalter.
- Zustand: Statisch (LED Ein, Gerät Ein) → Gedrückt (LED Aus, Gerät Stopp).
3. Normal AUS, LED konstant (NO-Anschluss)
Logik: Die LED leuchtet ständig als Hintergrundbeleuchtung. Das Gerät wird nur EINgeschaltet, wenn die Taste gedrückt wird.
- Anwendung: Netzschalter in dunklen Umgebungen oder Zugangskontrolltasten.
- Zustand: Statisch (LED Ein, Gerät Aus) → Gedrückt (LED Ein, Gerät Ein).
4. Normal EIN, LED konstant (NC-Anschluss)
Logik: Die LED leuchtet ständig. Das Gerät ist standardmäßig EIN und schaltet sich AUS, wenn die Taste gedrückt wird.
- Anwendung: Überwachungssysteme oder Sicherheitsalarme, die eine konstante Leistungsanzeige erfordern.
- Zustand: Statisch (LED Ein, Gerät Ein) → Gedrückt (LED Ein, Gerät Stopp).
| Modus | LED-Verhalten | Gerät (Leerlauf) |
|---|---|---|
| NO Sync | Leuchtet beim Drücken auf | AUS |
| NC Sync | Schaltet sich beim Drücken aus | EIN |
| Konstant | Immer EIN (Hintergrundbeleuchtung) | Benutzerauswahl |
Branchenwissen
Was ist ein wasserdichter 12-Volt-Drucktastenschalter?
Ein wasserdichter 12-Volt-Drucktastenschalter ist eine elektromechanische Komponente zur Steuerung elektrischer Schaltkreise. Im industriellen Umfeld dient er als Mensch-Maschine-Schnittstelle (HMI) und ermöglicht es dem Bediener, Signale oder Strom in Umgebungen, die Feuchtigkeit, Staub oder Stößen ausgesetzt sind, sicher auszulösen. Seine IP65-Einstufung gewährleistet, dass die internen Komponenten auch bei Reinigungsverfahren trocken bleiben.
Momentan vs. Rastend: Was ist der Unterschied?
| Funktion | Definition | Anwendungsbeispiel |
|---|---|---|
| Momentan | Der Schalter bleibt nur beim Drücken „EIN“. Kehrt beim Loslassen in die ursprüngliche Position zurück. | Hupe, Türklingel, Computer-Reset. |
| Rastend | Drücken zum Einschalten, und er bleibt verriegelt. Erneut drücken zum Lösen und Ausschalten. | Lichtschalter, Strom EIN/AUS. |
Direktlieferung ab Werk - FILN
FILN ist ein professioneller Industriehersteller, der sich auf Drucktastenlösungen spezialisiert hat.
- ✅ Keine Mindestbestellmenge
- ✅ Schneller weltweiter Versand
- ✅ Kundenspezifische Spannung (3V-220V)
- ✅ Kundenspezifische Kabellängen
- ✅ Kundenspezifische Steckverbinder
- ✅ CE / RoHS zertifiziert
Offizielle Website: www.filn.com
Kontakt: inquiry@cnylin.com.cn
Häufig gestellte Fragen (FAQ)
1. Ist dieser 22-mm-12-V-Schalter wirklich wasserdicht?
Ja, er hat die Schutzart IP65, was bedeutet, dass er staubdicht und gegen Wasserstrahlen aus jedem Winkel geschützt ist.
2. Wie viele Pins hat dieser beleuchtete Taster?
Dies ist ein 5-Pin-Schalter: zwei für die LED (+ und -) und drei für die Schaltkontakte (C, NO, NC).
3. Kann ich diesen 22-mm-Taster mit 220 V verwenden?
Ja, wir können den internen Widerstand so anpassen, dass er Spannungen von 3 V bis 220 V AC/DC unterstützt.
4. Was ist der Unterschied zwischen Edelstahl und schwarzer Legierung?
Edelstahl bietet eine bessere Korrosionsbeständigkeit für den maritimen/medizinischen Einsatz, während die schwarze Legierung eine elegante Ästhetik für Automobil- oder CNC-Bedienfelder bietet.
5. Wird er mit dem Kabelbaum geliefert?
Das Standardprodukt ist ein Stiftanschluss. FILN bietet jedoch spezielle Schnellanschlussbuchsen für 5-Pin-Taster als Zusatz an.
6. Kann die LED so angepasst werden, dass sie zwei Farben anzeigt?
Ja, wir unterstützen die Anpassung von Dual-Color- (z.B. Rot/Grün) und Tri-Color-LEDs.
7. Was bedeutet das „Power-Symbol“ auf dem Taster?
Es ist ein universelles Symbol für die Leistungssteuerung und erleichtert den Bedienern die Identifizierung des Start-/Stopp-Schalters.
8. Gibt es eine Mindestbestellmenge (MOQ)?
Nein, FILN unterstützt Industriekunden ohne Mindestbestellmengen, auch für kundenspezifische Muster.
9. Wie lang ist die mechanische Lebensdauer dieses Metallschalters?
Er ist für 500.000 mechanische Betätigungen und 100.000 elektrische Zyklen ausgelegt.
10. Wie verdrahte ich ihn, damit das Licht immer EIN ist?
Verbinden Sie die LED (+) direkt mit der Stromquelle (+) und die LED (-) mit der Stromquelle (-).
