Wippschalterzeichnung
Was ist ein runder Wippschalter?
Ein runder Wippschalter ist ein kreisförmiges elektrisches Steuergerät, das dazu dient, einen Stromkreis durch eine Wippbewegung zu öffnen oder zu schließen. Das Design des runden Wippschalters ist wegen seiner einfachen Installation sehr beliebt, da er für Panelausschnitte nur einen einfachen Bohrer anstelle einer komplexen rechteckigen Fräsung benötigt. Er bietet eine moderne Ästhetik und ein zuverlässiges taktiles Feedback, was ihn zu einem festen Bestandteil sowohl in der Unterhaltungselektronik als auch in industriellen Steuerpaneelen macht.
Produktübersicht

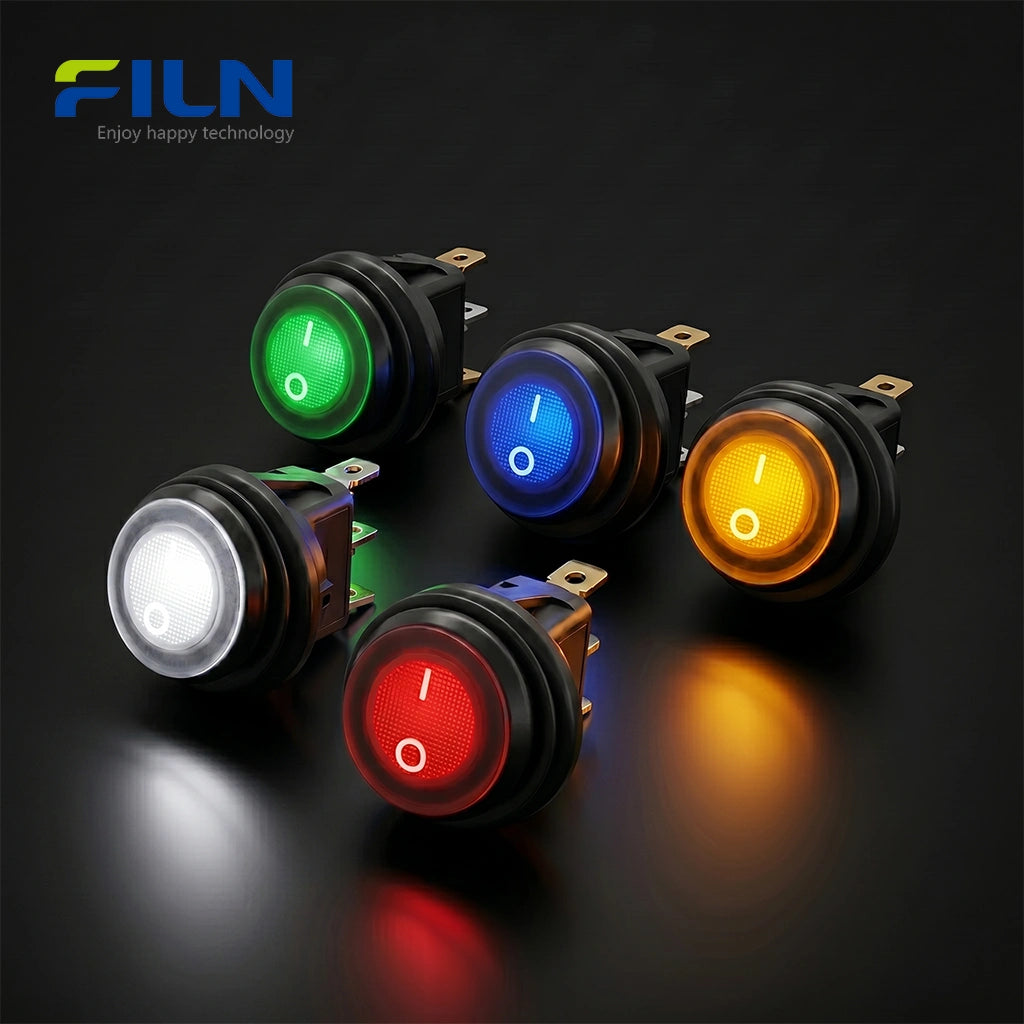

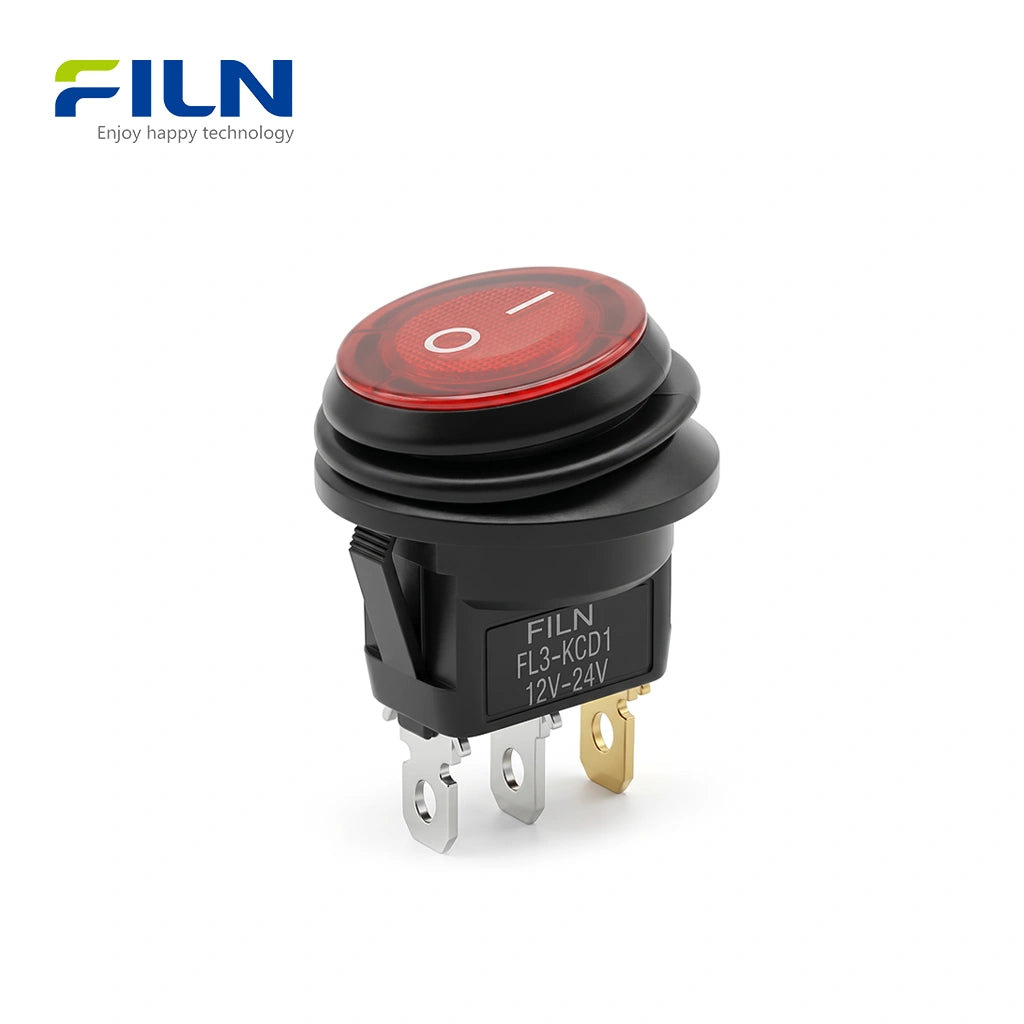

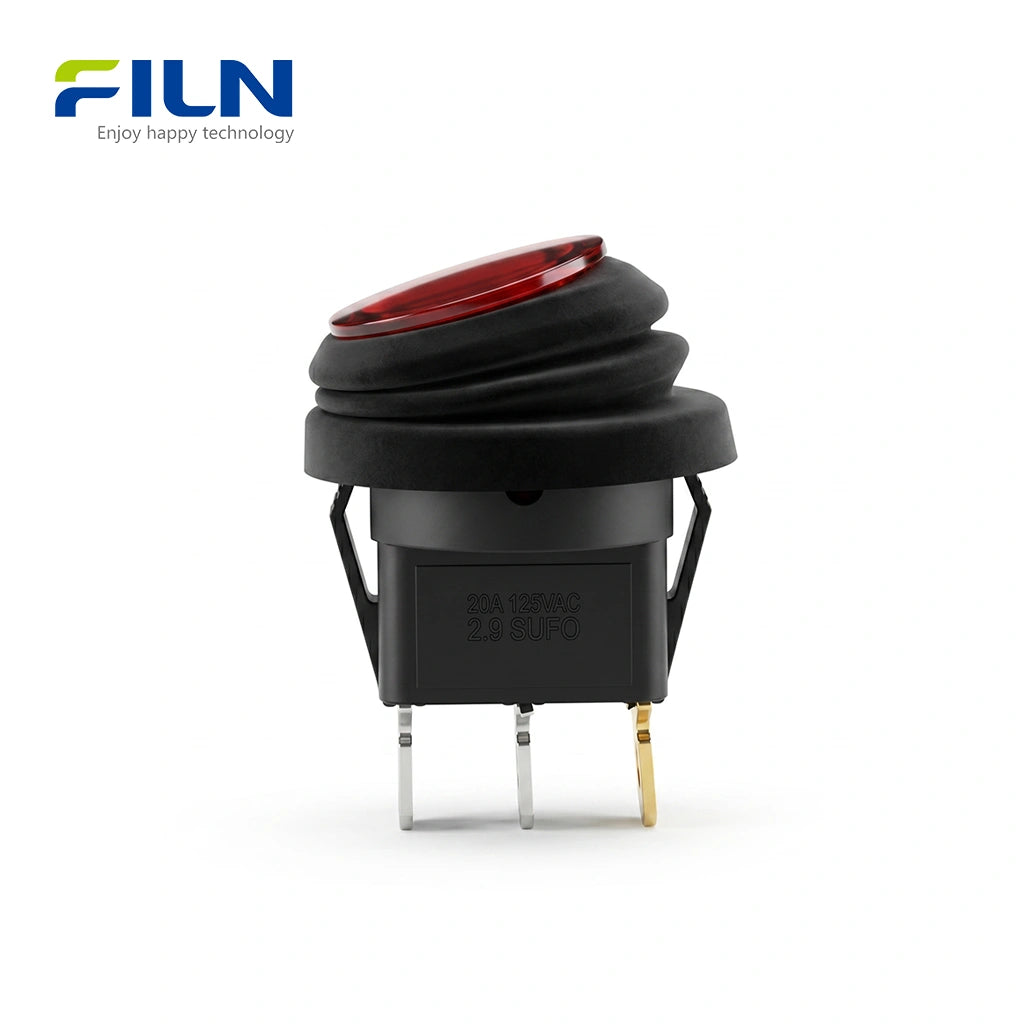

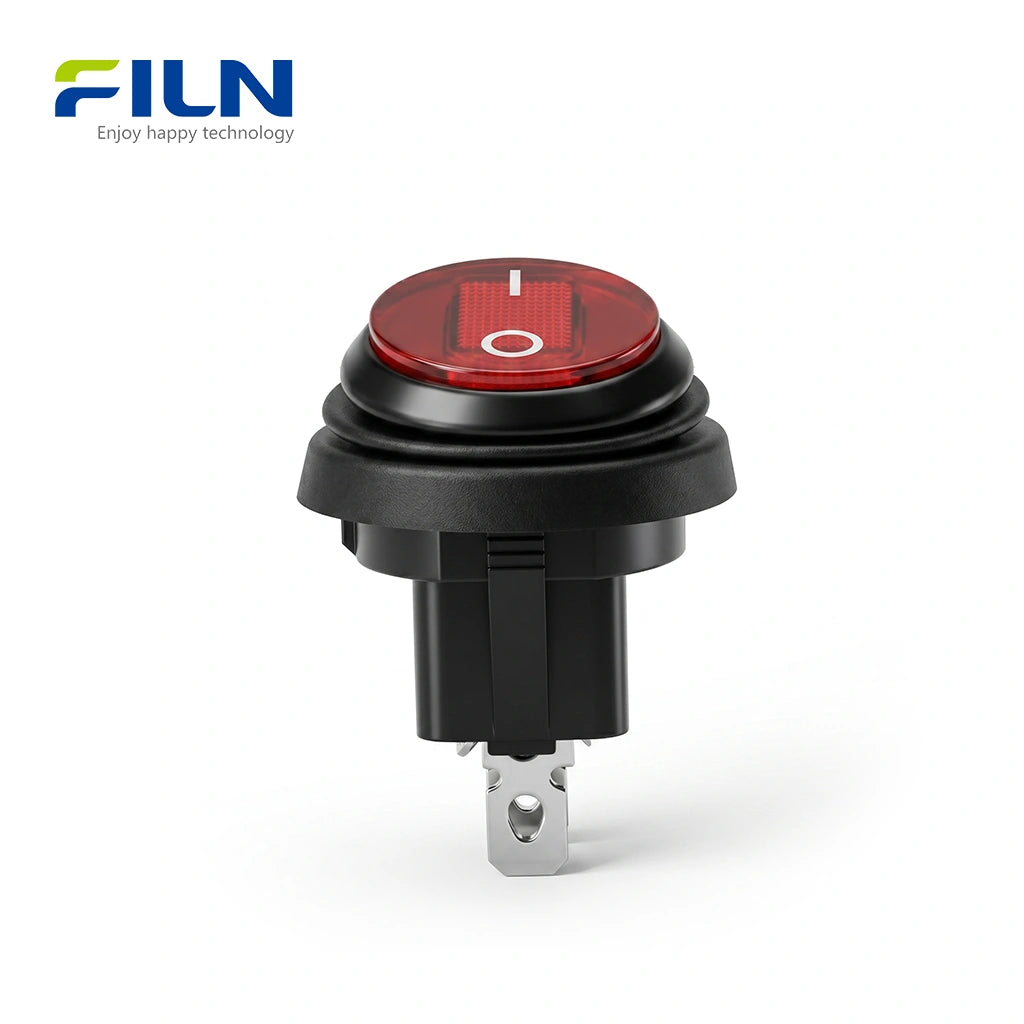

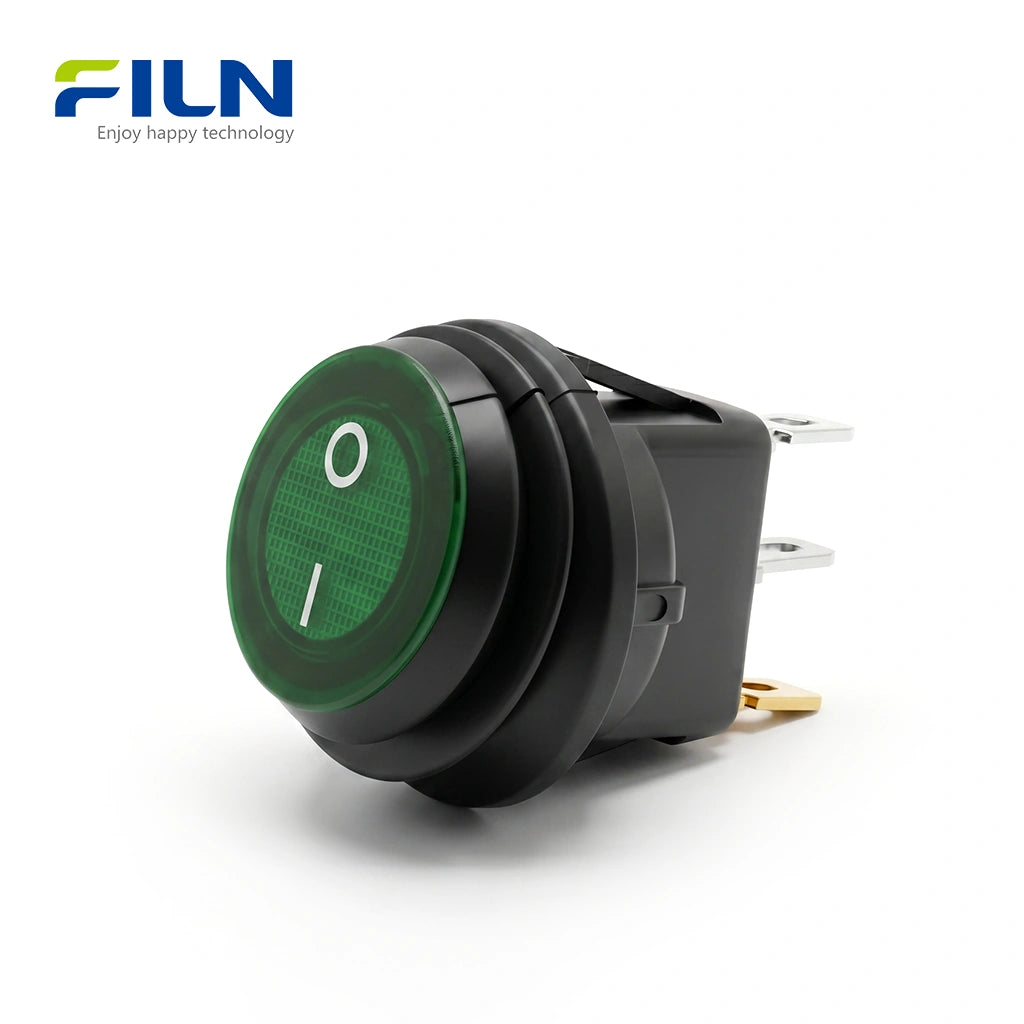

Der FILN FL3-KCD1-121-11N ist ein marktüblicher KCD1 runder Wippschalter mit einer einzigartigen "runden Oberseite, quadratischen Unterseite"-Struktur für maximale Stabilität. Dieser beleuchtete runde Wippschalter ist in fünf lebendigen LED-Farben erhältlich: Rot, Grün, Gelb, Blau und Weiß. Er dient als wichtige Leistungssteuerungskomponente für jedes elektrifizierte Gerät und bietet eine klare EIN-AUS-Funktion. Im Gegensatz zu nicht beleuchteten Modellen bietet der LED-Rundwippschalter eine hohe Sichtbarkeit in dunklen Umgebungen und stellt sicher, dass Bediener den Gerätestatus leicht erkennen können. Zertifiziert nach ISO9001, CE, VDE, RoHS, SGS, UL und IP65, ist er für den langfristigen industriellen Einsatz konzipiert.
Kurze Spezifikationen
| Modellnummer | FL3-KCD1-121-11N |
|---|---|
| Montagegröße | φ19,6 mm (0,77 Zoll) |
| Schalterfunktion | EIN-AUS |
| LED-Farben | Rot / Grün / Gelb / Blau / Weiß |
| Schalter-Aussehen | Runder Kopf / Quadratische Basis |
| Verdrahtungsmethode | 3-Pin-Anschlüsse (Pins) |
Elektrische Leistungsparameter
| Haupttechnologieleistung | Wert |
|---|---|
| Funktion | EIN-AUS |
| Nennspannung | 5V-24V / 110V-220V (Anpassbar) |
| Nennstrom | 30A 250VAC / 18(12)A 125VAC |
| Anfänglicher Kontaktwiderstand | ≤50mΩ |
| Isolationswiderstand | ≥100mΩ/500VDC |
| Spannungsfestigkeit | 1500VAC/5mA 60s |
| Elektrische Lebensdauer | 10.000 Zyklen |
| Schutzart | IP65 / IP66 |
Komponentenmaterialien
| Name des Zubehörs | Material |
|---|---|
| Lichtleiterteil | PC |
| Halter / Obere Basis | ABS |
| Untere Basis | PA66 |
| Stifte / Federplatine | Messing H62 |
| Kontakt | AgCdO12 (Silberlegierung) |
| Wasserdichte Abdeckung | Silikonkautschuk |
Industrielle Zuverlässigkeitsstandards
Dieser runde Wippschalter ist für raue Umgebungen ausgelegt. Betriebstemperatur: -40℃ bis +125℃. Anschlussfestigkeit: Hält einer statischen Last von 80N für 60 Sekunden ohne Beschädigung stand. Lötbarkeit: Mehr als 90% Oberflächenabdeckung bei 235±5℃. Seine robuste Konstruktion stellt sicher, dass die elektrische Leistung auch nach 20.000 mechanischen Betätigungen erhalten bleibt.
Wippschalter vs. Drucktastenschalter
| Merkmal | Runder Wippschalter | Drucktastenschalter |
|---|---|---|
| Lebensdauer | Außergewöhnliche mechanische Lebensdauer | Standard-Lebensdauer |
| Verdrahtung | Schnellanschluss 3-polig (Plug-and-Play) | Gewinde- oder Lötanschlüsse |
| Installation | Einrastbar (schnelle Montage) | Mutterbefestigung (langsamere Montage) |
Anwendungen
- Küchengeräte: Kaffeemaschinen, Heißluftfritteusen, Wasserspender.
- Büro & Handel: Drucker, Projektoren, Kassensysteme.
- Industrielle Steuerung: Verteilerkästen, Steckerleisten, Prüfgeräte.
- Medizinische Geräte: Zentrifugen, Diagnosemonitore.
Installationsanleitung

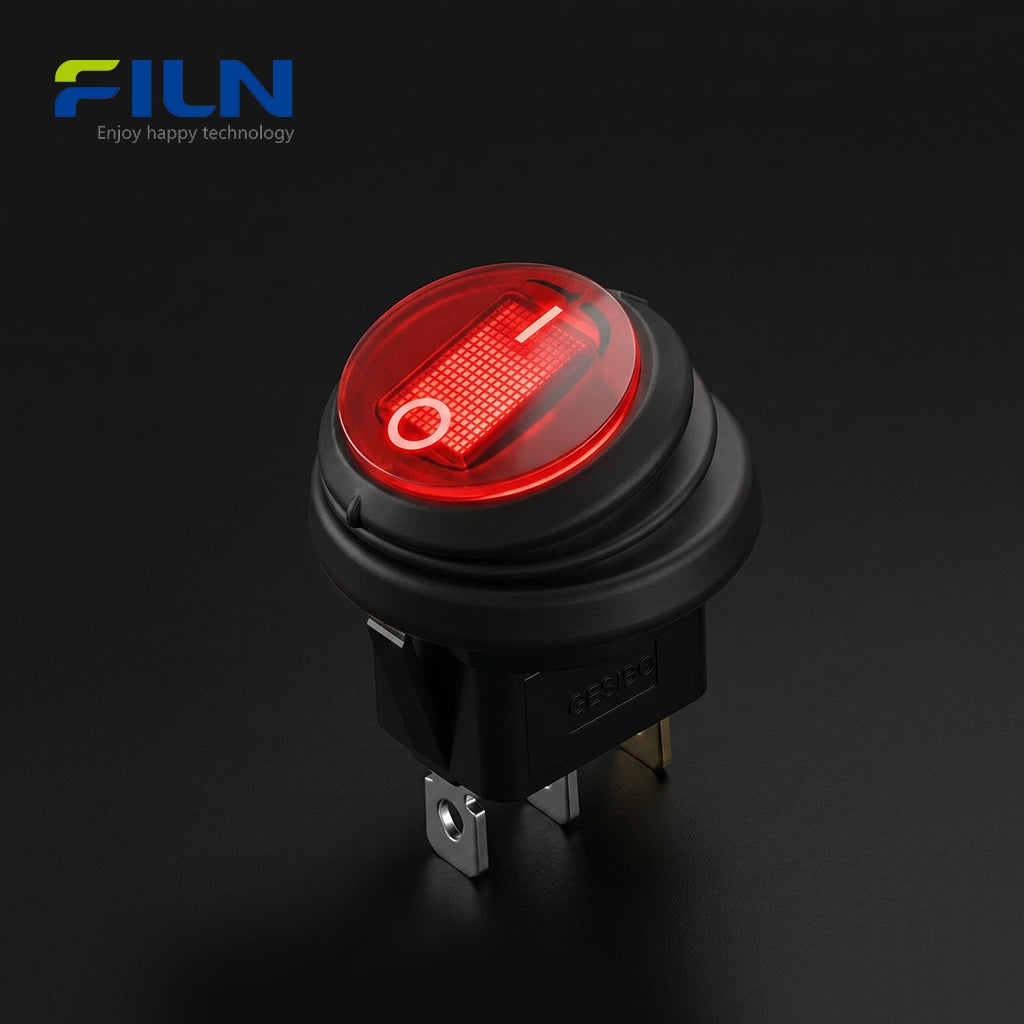

- Bohren Sie ein φ19,6 mm großes Loch in die Zielplatte.
- Richten Sie den runden Wippschalter von oben mit dem Loch aus.
- Drücken Sie den Schalter nach unten in die Platte. Die doppelseitigen Clips rasten ein und verriegeln sich.
- Schließen Sie die Verkabelung an die 3-poligen Anschlüsse auf der Rückseite des Schalters an.
Detailliertes Verdrahtungsschema und Anschlussanleitung für 3-polige beleuchtete Wippschalter
Ein Verdrahtungsschema für 3-polige beleuchtete Wippschalter ist eine grundlegende Ressource für Techniker, die Schaltkreise entwerfen, die eine visuelle Statusrückmeldung erfordern. Im Gegensatz zu Standardmodellen ohne Beleuchtung verfügt ein beleuchteter Wippschalter über eine eingebaute Lampe, die eine sofortige Bestätigung des Zustands des Stromkreises liefert. Diese Anleitung bietet das präzise Verdrahtungsschema und die technische Logik, die für die Integration dieser Komponenten in Ihre Stromversorgungssysteme erforderlich sind.
Wie man einen 3-poligen beleuchteten Wippschalter verdrahtet: Anschlussschritte
Um sicherzustellen, dass die interne LED- oder Neonlampe zusammen mit Ihrem Gerät ordnungsgemäß funktioniert, befolgen Sie diese spezifische Anschlusskonfiguration:

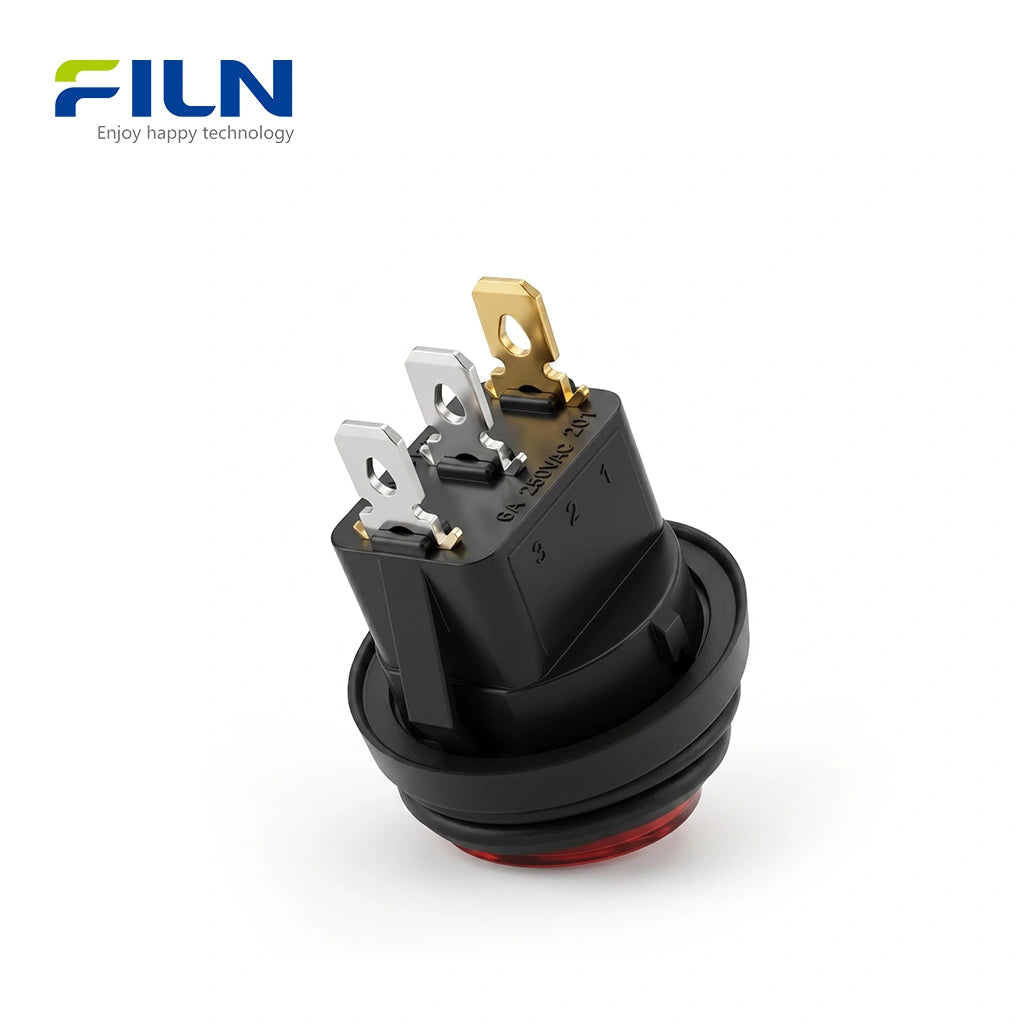

- 1. Stromeingang (Leitungsanschluss): Verbinden Sie das positive (+) Kabel Ihrer Stromversorgung mit dem mittleren Pin des Schalters. Dieser Anschluss dient als gemeinsamer Eingangspunkt für den Strom.
- 2. Lastanschluss (Geräteanschluss): Verbinden Sie den unteren Pin mit dem positiven Eingang Ihres Geräts (z. B. einem Motor, einer Lampe oder einer industriellen Komponente). Wenn der Schalter betätigt wird, wird Strom vom mittleren Pin zu diesem Anschluss geleitet.
- 3. Masseanschluss (Lampenanschluss): Verbinden Sie den oberen Pin (oft goldfarben) direkt mit dem negativen (-) Anschluss der Stromquelle. Dieser spezielle Anschluss schließt den Stromkreis für das interne Licht. Ohne dieses Massekabel schaltet der Schalter das Gerät, leuchtet aber nicht.
Schalterfunktion und LED-Logik
| Schalterzustand | Gerätestatus | Interner LED-Status |
|---|---|---|
| Normal (Aus) | AUS (offener Stromkreis) | AUS (Dunkel) |
| Drücken (Ein) | EIN (geschlossener Stromkreis) | EIN (beleuchtet) |
Technische Überlegungen und Vorsichtsmaßnahmen
- Spannungsspezifikation: Beleuchtete Schalter sind für bestimmte Spannungen ausgelegt (z. B. 12V DC, 110V AC oder 220V AC). Der Anschluss eines Niedervolt-DC-LED-Schalters an Hochvolt-AC führt zu einem sofortigen Komponentenausfall.
- Anschlussidentifikation: Identifizieren Sie immer den Massepin (normalerweise Messing oder Gold), bevor Sie Strom anlegen. Ein falsches Vertauschen der Plus- und Minusanschlüsse kann zu einem Kurzschluss führen, wenn der Schalter in die Position "Ein" geschaltet wird.
- Stromkapazität: Stellen Sie sicher, dass der Nennstrom des Schalters (z. B. 15A 250VAC) höher ist als der maximale Stromverbrauch Ihres Geräts, um eine Überhitzung oder ein Schmelzen der Anschlüsse zu verhindern.
- Zuverlässiger Anschluss: Verwenden Sie hochwertige isolierte Flachstecker oder eine ordnungsgemäße Lötung, um einen niederohmigen Anschluss aufrechtzuerhalten und eine langfristige elektrische Stabilität zu gewährleisten.
Abbildung 1: Standard-Schaltplan für einen 3-poligen beleuchteten Wippschalter
Wie Wippschalter in Industriesystemen funktionieren
In industriellen Umgebungen fungiert der runde Wippschalter als primäre Steuerschnittstelle. Sein einfaches "Wippen"-Mechanismus minimiert bewegliche Teile, was die Ausfallrate im Vergleich zu komplexen Druckknopfmechanismen reduziert. Der 3-polige LED-Wippschalter ist besonders nützlich in industriellen Schaltschränken mit schlechter Beleuchtung, wo der beleuchtete Betätiger den Bediener leitet und ein versehentliches Abschalten kritischer Systeme verhindert.
FILN Direktversorgung ab Werk
FILN ist ein führender Hersteller von runden Wippschaltern und unterstützt industrielle Großaufträge ohne Mindestbestellmenge (No MOQ) und mit schnellem weltweiten Versand.
- ✅ Spannungsanpassung: 5V, 12V, 24V, 110V, 220V verfügbar.
- ✅ Kundenspezifische Verkabelung: Unterstützung für kundenspezifische Kabellängen und Anschlüsse.
- ✅ Direkter Support: Ingenieurberatung für OEM/ODM-Projekte.
Offizielle Website: www.filn.com
Kontakt: inquiry@cnylin.com.cn
Häufig gestellte Fragen
F1: [3-polig/LED] Was ist der Unterschied zwischen Pin 2 und Pin 3?
Pin 2 ist der Lastausgang zu Ihrem Gerät. Pin 3 ist ausschließlich für den LED-Masseanschluss vorgesehen, um den internen Lampenkreis zu schließen.
Pin 2 ist der Lastausgang zu Ihrem Gerät. Pin 3 ist ausschließlich für den LED-Masseanschluss vorgesehen, um den internen Lampenkreis zu schließen.
F2: [3-polig/LED] Kann ich diesen Schalter für DC 12V verwenden?
Ja, FILN bietet kundenspezifische Spannungen an. Wir können interne Widerstände anbieten, die für 5V, 12V, 24V DC oder 110V/220V AC optimiert sind.
Ja, FILN bietet kundenspezifische Spannungen an. Wir können interne Widerstände anbieten, die für 5V, 12V, 24V DC oder 110V/220V AC optimiert sind.
F3: [3-polig/LED] Ist der Schalter wasserdicht für den Außeneinsatz?
Dieses Modell erreicht die Schutzart IP65/IP66 bei Verwendung unserer speziellen wasserdichten Silikonabdeckung und schützt vor Spritzwasser und Staub.
Dieses Modell erreicht die Schutzart IP65/IP66 bei Verwendung unserer speziellen wasserdichten Silikonabdeckung und schützt vor Spritzwasser und Staub.
F4: [Installation] Benötige ich spezielle Werkzeuge für die Schnappmontage?
Für die Befestigung des Schalters sind keine Werkzeuge erforderlich. Sobald das φ19,6 mm Loch gebohrt ist, wird der Schalter einfach von Hand hineingedrückt.
Für die Befestigung des Schalters sind keine Werkzeuge erforderlich. Sobald das φ19,6 mm Loch gebohrt ist, wird der Schalter einfach von Hand hineingedrückt.
F5: [3-polig/LED] Warum gibt es fünf verschiedene Farben?
Rote, grüne, blaue, gelbe und weiße LEDs werden verwendet, um verschiedene Funktionen auf einem Bedienfeld farblich zu kennzeichnen und so einen sichereren Betrieb zu gewährleisten.
Rote, grüne, blaue, gelbe und weiße LEDs werden verwendet, um verschiedene Funktionen auf einem Bedienfeld farblich zu kennzeichnen und so einen sichereren Betrieb zu gewährleisten.
F6: [3-polig/LED] Kann ich es so verdrahten, dass das Licht immer an ist?
Ja, indem Sie die Stromquelle direkt an den Line-Pin und den LED-Pin anschließen, können Sie die Lampe unabhängig vom Schalterzustand beleuchtet lassen.
Ja, indem Sie die Stromquelle direkt an den Line-Pin und den LED-Pin anschließen, können Sie die Lampe unabhängig vom Schalterzustand beleuchtet lassen.
F7: [Anpassung] Bietet FILN vorinstallierte Kabelbäume an?
Absolut. Als Hersteller können wir Schalter mit kundenspezifischen Anschlussdrähten und verschiedenen Steckverbindern anbieten, die bereits an die Klemmen gekrimpt sind.
Absolut. Als Hersteller können wir Schalter mit kundenspezifischen Anschlussdrähten und verschiedenen Steckverbindern anbieten, die bereits an die Klemmen gekrimpt sind.
Q8: [Haltbarkeit] Was ist der Nennstrom für diesen runden Schalter?
Er ist für den robusten Industrieeinsatz bis zu 30A 250VAC ausgelegt und kann somit Motoren und Heizgeräte mit hoher Stromaufnahme betreiben.
Er ist für den robusten Industrieeinsatz bis zu 30A 250VAC ausgelegt und kann somit Motoren und Heizgeräte mit hoher Stromaufnahme betreiben.
Q9: [Zertifizierung] Sind diese Schalter UL- und CE-zertifiziert?
Ja, sie verfügen über alle wichtigen internationalen Sicherheitszertifizierungen, die für den Export in die USA und auf die europäischen Märkte erforderlich sind.
Ja, sie verfügen über alle wichtigen internationalen Sicherheitszertifizierungen, die für den Export in die USA und auf die europäischen Märkte erforderlich sind.
Q10: [Installation] Welche Plattendicke wird unterstützt?
Die Schnappklemmen sind für Platten mit einer Dicke von 0,7 mm bis 3,0 mm ausgelegt.
Die Schnappklemmen sind für Platten mit einer Dicke von 0,7 mm bis 3,0 mm ausgelegt.
Sehr geehrte Kunden,
Bei FILN sind wir auf die Lieferung von präzisionsgefertigten Kontrollleuchten, Drucktastern und Wippschaltern spezialisiert, die auf Ihre individuellen Anforderungen zugeschnitten sind. Während unsere Produkte standardmäßig in den Spannungsbereichen (12-24V und 110-220V) erhältlich sind, wissen wir, dass spezielle Anwendungen Flexibilität erfordern.
Benötigen Sie eine kundenspezifische Spannungslösung? Teilen Sie uns einfach Ihre gewünschten Spannungsspezifikationen (z. B. 5V, 48V oder nicht standardisierte Bereiche) mit, und unser Entwicklungsteam wird innerhalb von 10-15 Werktagen eine Lösung entwickeln.
Warum FILN für die kundenspezifische Fertigung wählen?
✅ Fachwissen, dem Sie vertrauen können: Über 20 Jahre Erfahrung in der Produktion von elektronischen Bauteilen in Industriequalität.
✅ End-to-End-Anpassung: Von Spannungsanpassungen bis hin zu maßgeschneiderten Designs (Form, Farbe, IP-Schutzart) passen wir uns Ihren Bedürfnissen an.
✅ Qualität garantiert: Alle Sonderanfertigungen werden strengen Tests unterzogen, um die CE/RoHS/IP65-Standards zu erfüllen.
✅ Skalierbarer Support: Ob Prototypen oder Großbestellungen, wir gewährleisten eine reibungslose Lieferung.
So funktioniert es
Beratung: Teilen Sie uns Ihre technischen Anforderungen per E-Mail oder über unser Kontaktformular mit.
Design & Genehmigung: Erhalten Sie 3D-Modelle oder Muster zur Bestätigung.
Produktion & Qualitätskontrolle: Präzisionsfertigung mit Echtzeit-Updates.
Globaler Versand: Nachverfolgbare Logistik bis zu Ihrer Haustür.
Kontaktieren Sie uns noch heute
E-Mail: inquiry@cnylin.com.cn
