Wippschalter-Zeichnung

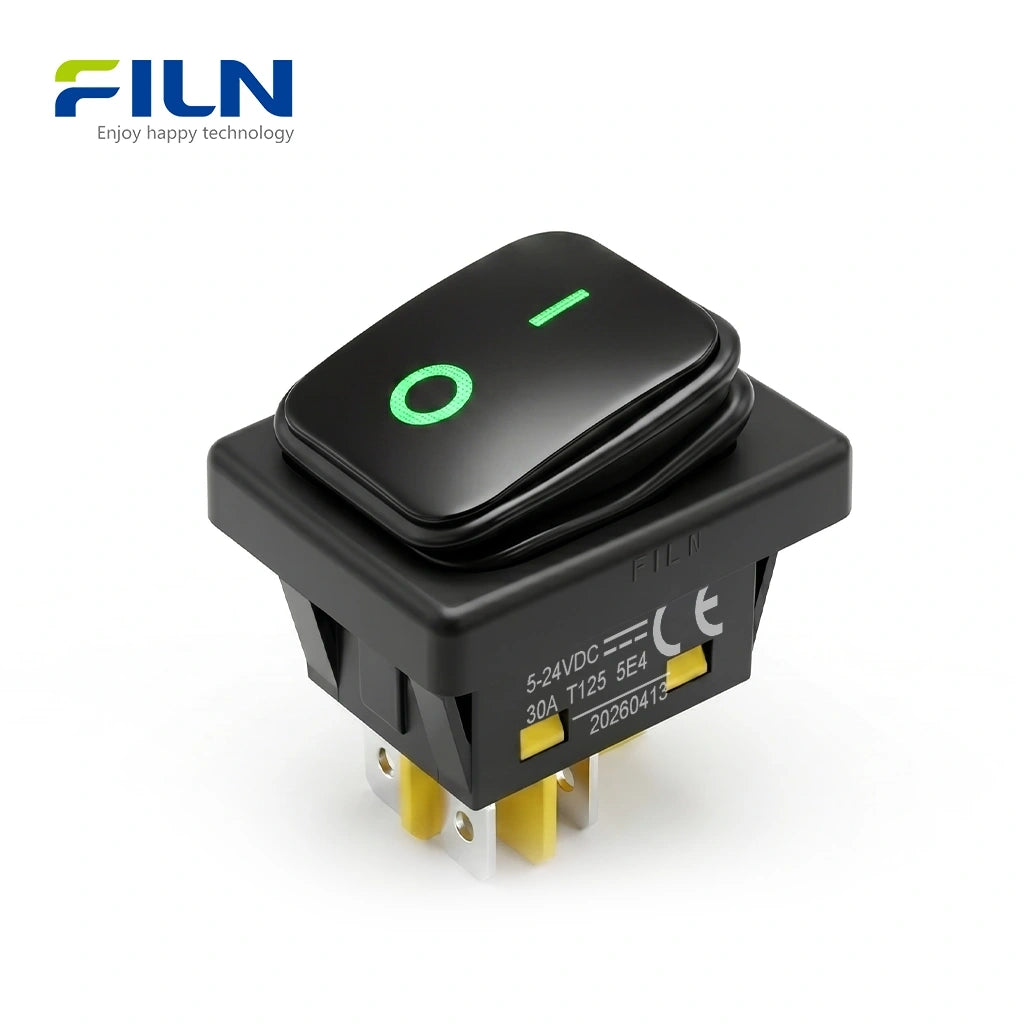

Was ist ein Wippschalter DPST?
Ein Wippschalter DPST (Double Pole Single Throw) ist eine elektromechanische Komponente, die zwei separate Stromkreise gleichzeitig mit einer einzigen "Wippbewegung" steuert. Durch Betätigen des Aktors verbindet oder trennt der interne Mechanismus zwei unabhängige Leitungseingänge mit ihren jeweiligen Ausgängen. Der Wippschalter DPST ist ein Standard in der industriellen Energieverwaltung, da er sowohl die stromführende als auch die neutrale Leitung in Wechselstromanwendungen sicher trennen kann, was eine erhöhte elektrische Sicherheit und vollständige Stromkreisisolation gewährleistet.
Produktübersicht
Der FILN FL3-KCD4-0323-21 ist ein hochleistungsfähiger Wippschalter DPST, der für anspruchsvolle industrielle und Unterhaltungselektronikanwendungen entwickelt wurde. Mit einer 30x22mm Montagebohrung und IP65-Wasserdichtigkeit bewältigt dieser KCD4-Wippschalter bis zu 30A bei 250VAC. Zertifiziert nach UL, CE, VDE, RoHS und SGS, gewährleistet er globale Konformität für Maschinen, Haushaltsgeräte und Schiffsausrüstung. Die 4-polige Konfiguration ermöglicht eine beleuchtete LED-Anzeige in Rot, Grün, Gelb, Blau oder Weiß, um die Betriebssichtbarkeit in dunklen Umgebungen zu gewährleisten. Ob in Hochstrom-Industrieschaltschränken oder Outdoor-Elektrowerkzeugen eingesetzt, dieser wasserdichte 4-polige Wippschalter bietet eine lange elektrische Lebensdauer und robuste mechanische Zuverlässigkeit.
Kurzübersicht Technische Daten
| Modellnummer | FL3-KCD4-0323-21 |
| Größe der Montagebohrung | 30mm x 22mm (1.18" x 0.87") |
| Schaltfunktion | DPST EIN-AUS (mehrere Optionen verfügbar) |
| Beleuchtungsart | LED (R/G/Y/B/W) oder unbeleuchtet |
| Aktorform | Rechteckiger / Quadratischer Körper |
| Anschlussart | 4-polige Flachstecker (Schnellanschluss) |
Leistungsparameter
| Technischer Parameter | Spezifikationen |
|---|---|
| Nennspannung | 30A 250VAC / 18(12)A 125VAC |
| Anfänglicher Kontaktwiderstand | ≤ 50mΩ |
| Isolationswiderstand | ≥ 100mΩ / 500VDC |
| Durchschlagsfestigkeit | 1500VAC / 5mA 60s |
| Elektrische Lebensdauer | 10.000 Zyklen |
| Umgebungstemperatur | -40°C bis +125°C (40T125) |
| Schutzart | IP65 / IP66 Wasserdicht |
| Zertifizierungen | UL, CE, VDE, RoHS, SGS, ISO9001 |
Komponentenmaterialien
| Bezeichnung des Zubehörs | Material |
|---|---|
| Transparente Platte / Lichtleiter | Polycarbonat (PC) |
| Halter / Oberteil | ABS |
| Wasserdichte Abdeckung / Unterlegscheibe | Gummi |
| Unterteil | PA66 (Nylon 66) |
| Stifte / Federbrett | Messing H62 |
| Kontaktmaterial | Silber-Cadmium-Oxid (AgCdO12) |
| Feder | 72# Federstahl |
| Interne Lichtquelle | Hochleistungs-LED |
Technische Installationsstandards
| Betriebstemperatur | -40°C bis +125°C | Klemmfestigkeit | 80N Statische Last (60s) |
| Relative Luftfeuchtigkeit | 45% bis 85% | Lötbarkeit | 235±5°C, 3±0.5s |
| Mechanische Lebensdauer | 20.000 Betätigungen | Elektrische Lebensdauer | 10.000 Betätigungen |

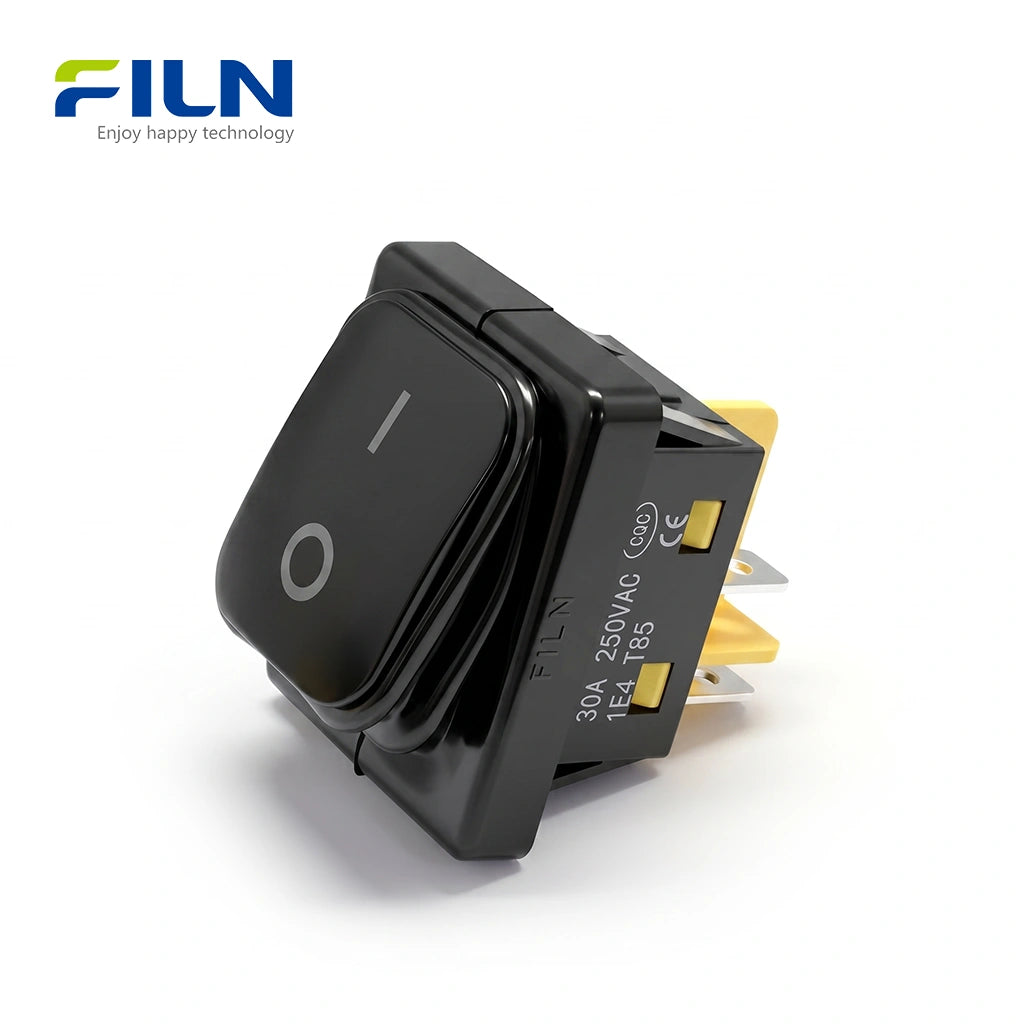

Technische Vorteile des 30A Hochstrom-Wippschalters
Der FILN 30A Hochstrom-Wippschalter wurde sorgfältig für hohe Belastungen und extreme Haltbarkeit entwickelt. Nachfolgend finden Sie einen detaillierten technischen Vergleich, der die überlegenen Eigenschaften unseres verbesserten Modells hervorhebt:
| Kernkomponente | Upgrade-Beschreibung | Leistungsvorteil |
|---|---|---|
| Gehäusekonstruktion | Geteiltes schwarzes Gehäusedesign | Hervorragende strukturelle Stabilität und verbesserte Abdichtung. |
| Wasserdichtes Design | Optimierte Rahmenoberfläche | Passt sicherer an Panels an, verbessert die Wasserdichtigkeit. |
| Beleuchtung | Premium-LED-Lampe | Längere Lebensdauer und gleichmäßigere Beleuchtung. |
| Kontaktmaterial | Silberkontakte + 1mm Messing | Ausgelegt für echte 30A-Lasten; höhere Ausdauer. |
| Innerer Halter | Neuer größerer Kontakthalter | Reduziert die Wärmeentwicklung während des Betriebs. |
| Materialgüte | Importiertes PA-Nylon | Hohe Flammwidrigkeit. |
Anwendungs- & Auswahlhilfe
Um die Sicherheit und Langlebigkeit Ihrer Ausrüstung zu gewährleisten, empfehlen wir das 30A verbesserte Modell für Schwerlastanwendungen wie:
Industrielle Schaltanlagen | Tragbare Outdoor-Stromversorgungen | Marine-Systeme | Hochleistungs-Automodifikationen
Wippschalter mit Rahmen vs. rahmenlose Wippschalter
Die KCD4 Wippschalterserie von FILN bietet zwei verschiedene Strukturdesigns, um unterschiedliche Installationsästhetiken und mechanische Anforderungen zu erfüllen:
- Verstärkte Rahmenserie: Verfügt über einen internen hochfesten weißen Rahmen (Exoskelett). Dieses Design bietet eine überragende strukturelle Steifigkeit und schützt den Schalter vor Verformung.
- Klassische Rahmenlose Serie: Ein minimalistisches, kompaktes Design, ideal für Panel-Layouts mit hoher Dichte. Es bietet die gleiche elektrische Leistung zu einem kostengünstigeren Preis.
Funktionsunterschiede von Wippschaltern
| Funktionscode | Beschreibung | Betriebsart |
|---|---|---|
| EIN-AUS | Standard-Stromsteuerung; Schaltkreis ist entweder geschlossen oder offen. | Rastend |
| EIN-EIN | Wechselt die Stromversorgung zwischen zwei verschiedenen Schaltkreisen. | Rastend |
| (EIN)-AUS | Normalerweise offen; Schaltkreis schließt nur, solange der Knopf gedrückt wird. | Tastend |
Industrielle & kommerzielle Anwendungen
Der KCD4 30x22mm Wippschalter ist aufgrund seiner 30A Hochstromkapazität und IP65 Wasserdichtigkeit in verschiedenen Branchen weit verbreitet:
- Haushaltsgeräte: Kaffeemaschinen, Heißluftfritteusen und Wasserspender.
- Medizinische Geräte: Energiemanagement für Zentrifugen und Diagnosegeräte.
- Automotive & Marine: Armaturenbrettsteuerungen in Wohnmobilen, Schiffen und Schwerlastfahrzeugen.

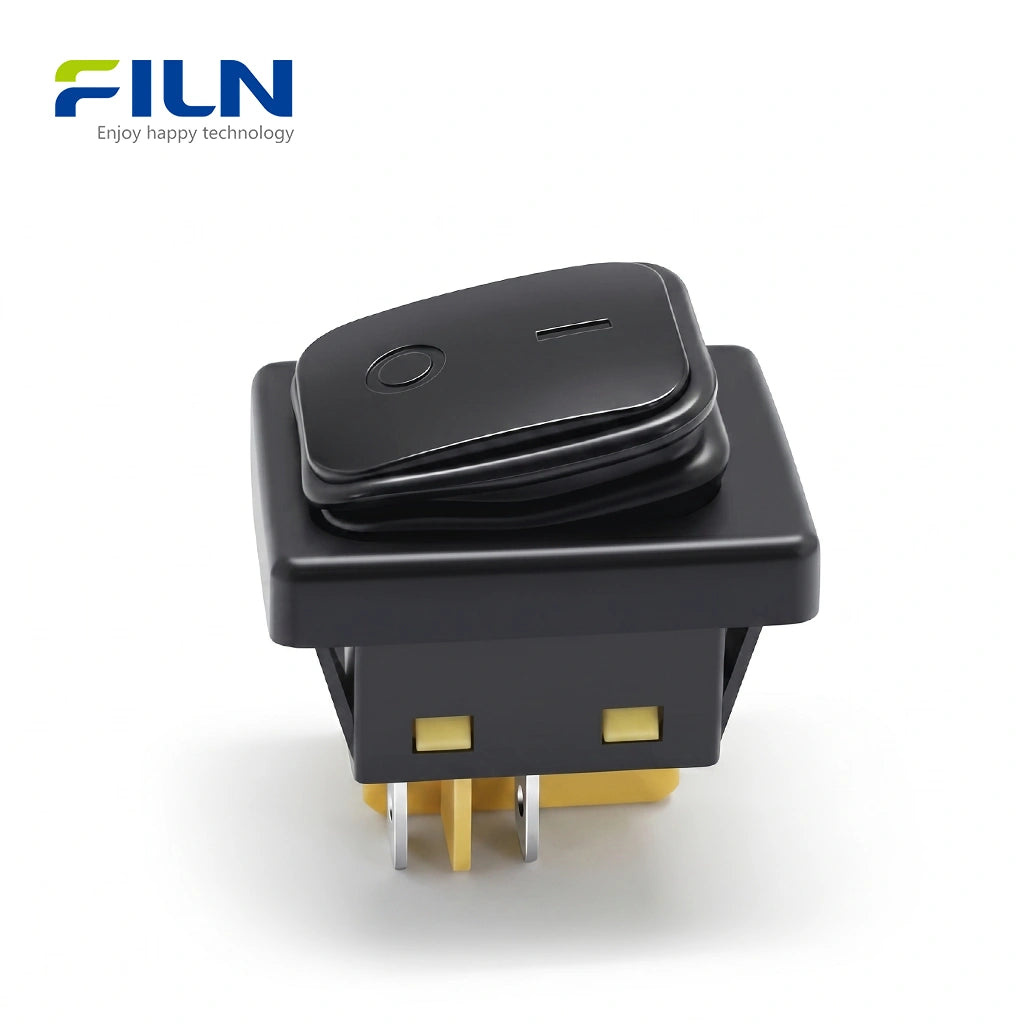

- Industriemaschinen: Bedienfelder für Förderbänder und PDU (Power Distribution Units).

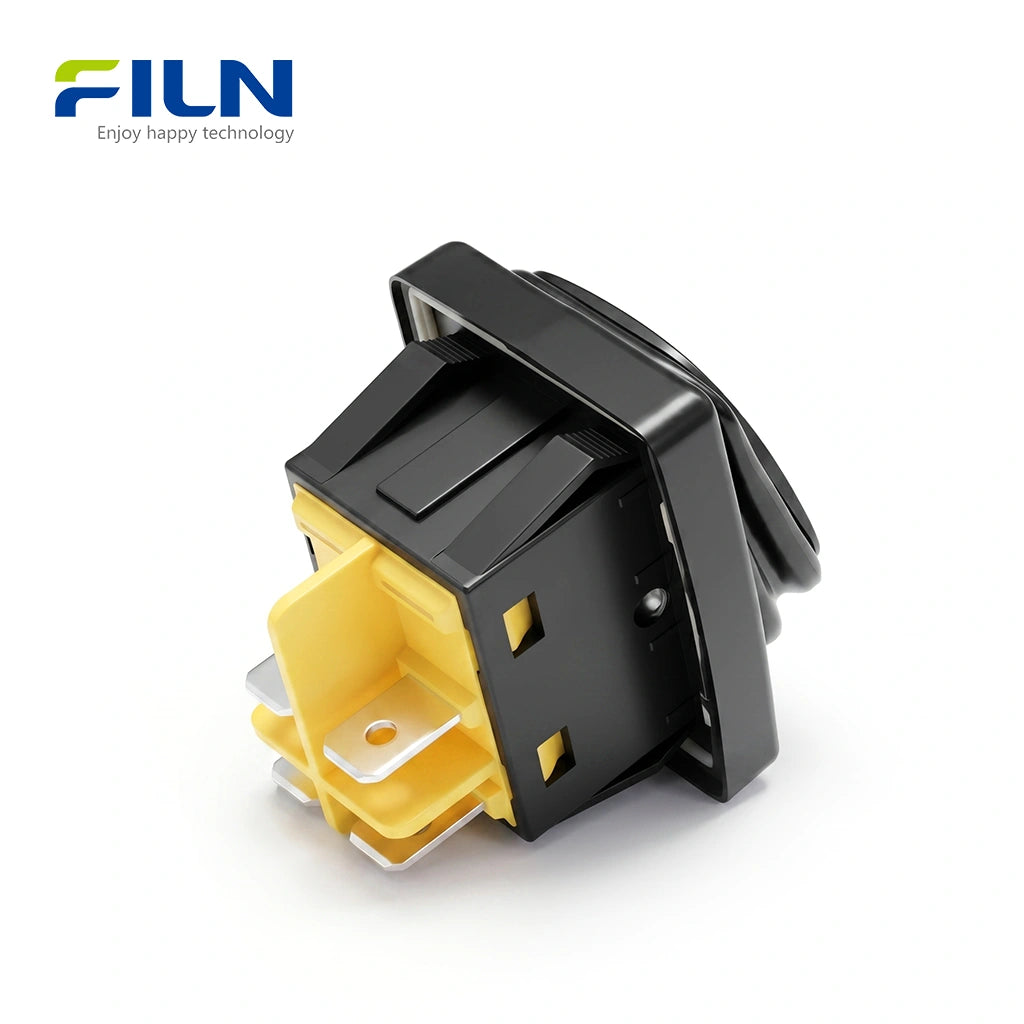

Installationsanleitung & Schritte
- Plattenausschnitt: Bereiten Sie eine rechteckige Öffnung von genau 30mm x 22mm vor.
- Ausrichtung: Richten Sie den Wippschalter an der Öffnung aus.
- Schnappmontage: Drücken Sie den Schalter fest durch die Platte.

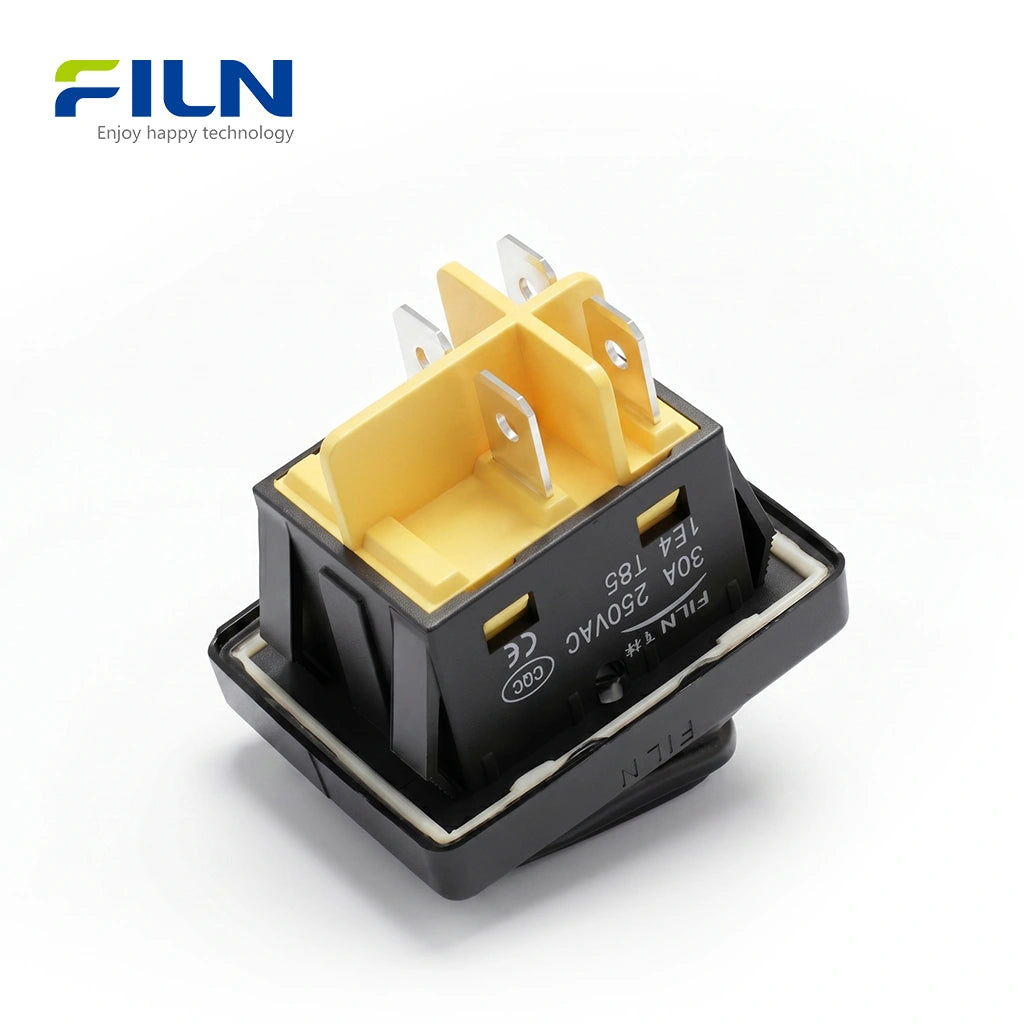

- Verdrahtung: Verbinden Sie Ihre 4-poligen weiblichen Flachstecker mit den Klemmen.
Vollständiger Verdrahtungsplan und Anschlussanleitung für Wippschalter
Ein Schaltplan für einen 4-poligen Wippschalter ist unerlässlich, um höhere Stromlasten zu steuern oder eine klare visuelle Rückmeldung in elektrischen Systemen zu gewährleisten. Diese Schalter sind typischerweise zweipolig einwurfs (DPST) oder spezielle einpolige Konfigurationen, die es der internen Lampe ermöglichen, unabhängig oder synchron mit dem angeschlossenen Gerät zu funktionieren. Je nach Ihren Anforderungen kann die Wippschalterverdrahtung entweder für "unabhängige Beleuchtung" (immer an) oder "abhängige Beleuchtung" (an, wenn das Gerät aktiv ist) konfiguriert werden.
Option 1: Licht an, wenn das Gerät in Betrieb ist (abhängige Beleuchtung)
Diese Konfiguration ist ideal, wenn Sie eine visuelle Statusanzeige benötigen, die anzeigt, dass das Gerät derzeit mit Strom versorgt wird. In diesem Modus leuchtet die interne LED nur, wenn der Schalter in die Position "Press" geschaltet wird.
- Eingangsanschluss: Verbinden Sie die Plus- (+) und Minuskabel (-) der Stromquelle mit dem unteren Satz von Pins.
- Ausgangsanschluss: Verbinden Sie die positiven und negativen Anschlüsse Ihres Geräts mit dem oberen Satz von Pins.
- Logik: Wenn der Schalter geschlossen ist, fließt Strom durch das Gerät und schließt gleichzeitig den internen Stromkreis für die LED-Lampe.
Abbildung 1: Verdrahtung für LED-Beleuchtung während des Gerätebetriebs.
Option 2: Schalterlicht bleibt ständig an (unabhängige Beleuchtung)
Diese Einstellung ist nützlich, um den Schalter in dunklen Umgebungen (wie Armaturenbrettern von Fahrzeugen oder industriellen Bedienfeldern) zu lokalisieren. Die interne LED bleibt an, solange die Stromquelle angeschlossen ist, unabhängig vom Gerätestatus.
- Eingangsanschluss: Verbinden Sie die Plus- (+) und Minuskabel (-) der Stromquelle mit dem oberen Satz von Pins (wo die interne Lampe intern überbrückt ist).
- Ausgangsanschluss: Verbinden Sie die Geräteanschlüsse mit dem unteren Satz von Pins.
- Logik: Die LED wird direkt von der Eingangsleitung gespeist, während der Wippmechanismus nur als Wächter für den zum Gerät fließenden Strom fungiert.
Abbildung 2: Verdrahtung für konstante LED-Beleuchtung (Schalterfinder-Modus).
Vergleich der Betriebslogik
| Konfigurationstyp | Schalterstatus | Gerätestatus | LED-Status |
|---|---|---|---|
| Abhängig (Option 1) | Normal | AUS | AUS |
| Drücken | AN | AN | |
| Unabhängig (Option 2) | Normal | AUS | AN |
| Drücken | AN | AN |
Technische Überlegungen & Sicherheitshinweise
- Pin-Orientierung: 4-polige Wippschalter haben normalerweise zwei parallele Stromkreise. Stellen Sie sicher, dass Sie Plus und Minus an den richtigen Paaren anschließen, um einen Kurzschluss zu vermeiden.
- Spannungsanpassung: Überprüfen Sie, ob die interne Lampe für 12V DC oder 110V/220V AC ausgelegt ist. Die Verwendung einer AC-Lampe an einem DC-Stromkreis führt zu keinem Licht, während das Gegenteil dazu führen kann, dass die Lampe explodiert.
- Stromstärkewerte: Die meisten 4-poligen Industrieschalter (wie die KCD4-Serie) unterstützen bis zu 15A-30A. Überprüfen Sie, ob Ihre Gesamtlast die Herstellerspezifikationen nicht überschreitet.
- Anschluss: Verwenden Sie hochwertige 6,3-mm-Flachstecker. Stellen Sie sicher, dass diese vollständig isoliert sind, um unbeabsichtigten Kontakt zwischen benachbarten Anschlüssen zu verhindern.
Wie ein Wippschalter funktioniert
Ein Wippschalter funktioniert nach dem Prinzip einer Wippe. In einem DPST-Wippschalter bewegen sich zwei getrennte Brückenpaare synchron. Dies ermöglicht es dem Benutzer, sowohl die stromführenden als auch die neutralen Drähte gleichzeitig zu unterbrechen, was ein wesentliches Sicherheitsmerkmal für Industrieanlagen ist. Die mechanische Lebensdauer wird durch die Qualität der 72#-Feder und der AgCdO12-Silberkontakte bestimmt.
FILN Direktversorgung ab Werk
FILN ist ein führender Hersteller von Industrieschaltern mit null Mindestbestellmenge (MOQ) und schnellem weltweiten Versand:
- Keine Mindestbestellmenge
- Spannungsanpassung (5V-220V)
- Anpassung der Kabellänge
- Schnelle globale Logistik
- Vollständige CE / RoHS / UL Zertifizierung
Häufig gestellte Fragen
1. Wie groß ist die Einbaugröße des 4-poligen KCD4-Wippschalters?
Der Standardausschnitt für die Montage beträgt 30 mm x 22 mm.
2. Wie verdrahtet man einen 4-poligen beleuchteten Wippschalter?
Für die abhängige Beleuchtung schließen Sie den Stromeingang an die unteren Klemmen und die Last an die oberen Klemmen an.
3. Ist dieser 30A-Wippschalter wasserdicht für den Außeneinsatz?
Ja, dieses Modell verfügt über eine wasserdichte Gummiabdeckung mit Schutzart IP65/IP66.
4. Wie hoch ist die maximale Stromstärke für einen DPST-Wippschalter?
Die FILN KCD4-Serie ist für Hochstromanwendungen bis zu 30A 250VAC ausgelegt.

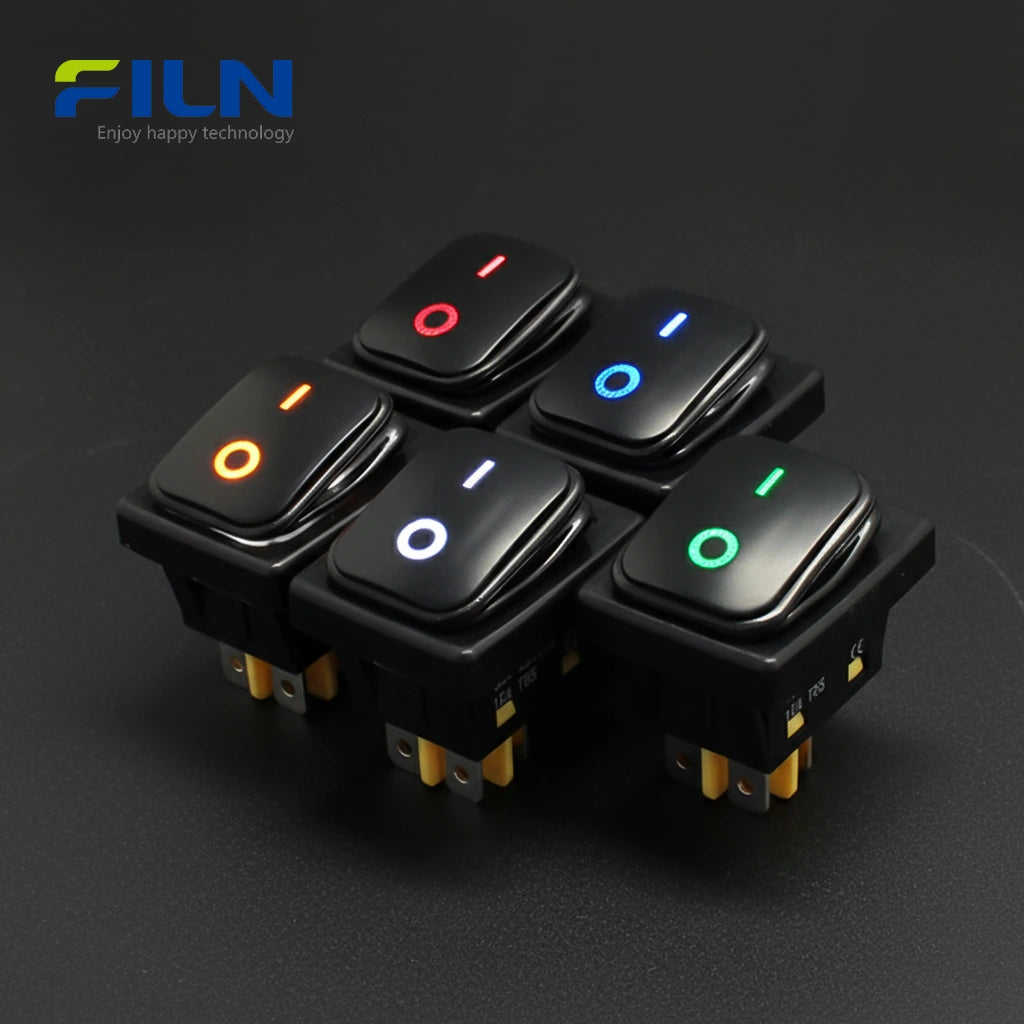

5. Kann ich eine benutzerdefinierte LED-Farbe erhalten?
Ja, FILN bietet rote, grüne, gelbe, blaue und weiße LED-Optionen an.
6. Welche Zertifizierungen hat der FILN-Wippschalter?
Unsere Schalter sind UL-, CE-, VDE-, RoHS- und SGS-zertifiziert, um Sicherheit und internationale Konformität zu gewährleisten.
7. Fungiert ein 4-poliger Wippschalter als DPST?
Typischerweise ja. Ein 4-poliger Wippschalter fungiert normalerweise als zweipoliger Ein-/Ausschalter (DPST) und steuert zwei Stromkreise gleichzeitig.
8. Welchen Vorteil bietet eine schwarz lackierte Oberfläche mit einem Innenrahmen?
Die schwarz lackierte Oberfläche bietet eine vielseitige Ästhetik, während der Innenrahmen die strukturelle Steifigkeit erhöht, um Verformungen während der Installation zu vermeiden.
9. Wie lange ist die elektrische Lebensdauer dieser Schalter?
Die elektrische Lebensdauer ist mit 10.000 Zyklen bei voller Nennlast bewertet, was jahrelangen zuverlässigen Betrieb gewährleistet.
10. Was ist der Unterschied zwischen rastenden und Tast-Wippschaltern?
Rastende Schalter (wie EIN-AUS) bleiben in Position, wenn sie gedrückt werden, während Tast-Schalter (wie (EIN)-AUS) nach dem Loslassen in ihre ursprüngliche Position zurückfedern.
