Was ist ein 3-Stufen-Wippschalter?
Ein 3-Stufen-Wippschalter ist ein vielseitiges elektrisches Kippgerät, das zur Steuerung von zwei getrennten Stromkreisen oder Funktionen von einem einzigen Punkt aus konzipiert ist und eine "EIN-AUS-EIN"-Konfiguration aufweist. Der FILN FL3-KCD4-0321-23 verwendet eine 6-polige DPDT (Double Pole Double Throw) Struktur, die eine vollständige Trennung oder alternierende Stromverteilung ermöglicht. Mit seinem Standard-30x22mm Ausschnitt ist dieser Schalter der KCD4-Serie für Hochstrom-Industriesysteme konzipiert und bietet eine zuverlässige mechanische Schnittstelle für komplexe elektrische Anlagen.
Produktübersicht

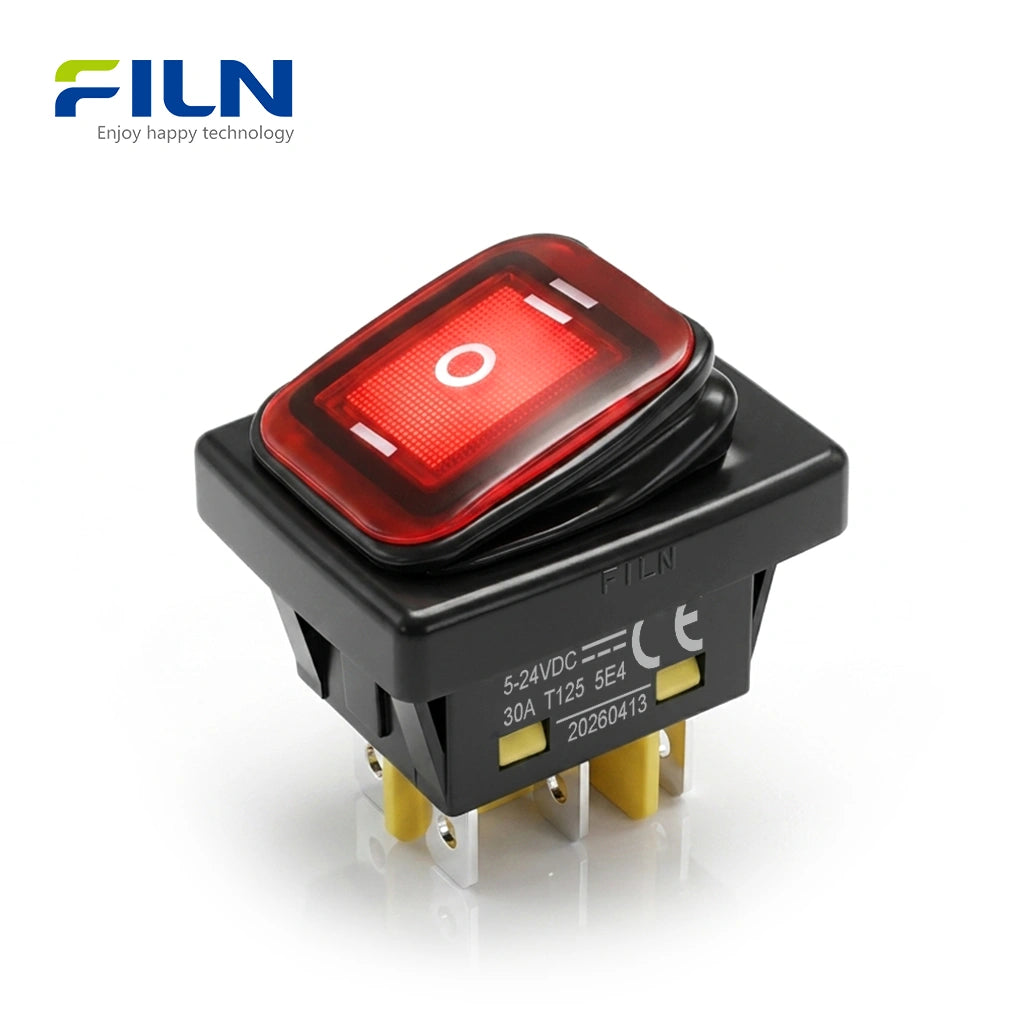

Der FILN 3-Stufen-Wippschalter ist ein hochwertiger KCD4 Rechteckschalter mit einer hochwertigen Kunststoffoberfläche und einem internen verstärkten Rahmen für überragende Haltbarkeit. Dieses Modell unterstützt einen massiven 30A Strom und ist IP65 wasserdicht, was es perfekt für Außen- und Schwerlastanwendungen macht. Die eingebaute LED-Anzeige ist in Rot, Grün, Gelb, Blau und Weiß (RGYBW) erhältlich und unterstützt Spannungen von 5V bis 220V. Das elegante schwarze Kunststoffgehäuse ist nicht nur modisch, sondern auch leicht zu reinigen und zu pflegen. Ob für Industriemaschinen, Marine-Armaturenbretter oder kommerzielle Geräte, dieser Schalter bietet die perfekte Balance aus visueller Rückmeldung und robuster mechanischer Schaltfunktion.
Kurze Spezifikationen
| Modellnummer | FL3-KCD4-0321-23 |
|---|---|
| Montagegröße | 30 x 22 mm (1.18 x 0.87 Zoll) |
| Schaltfunktion | EIN-AUS-EIN (3 Positionen) |

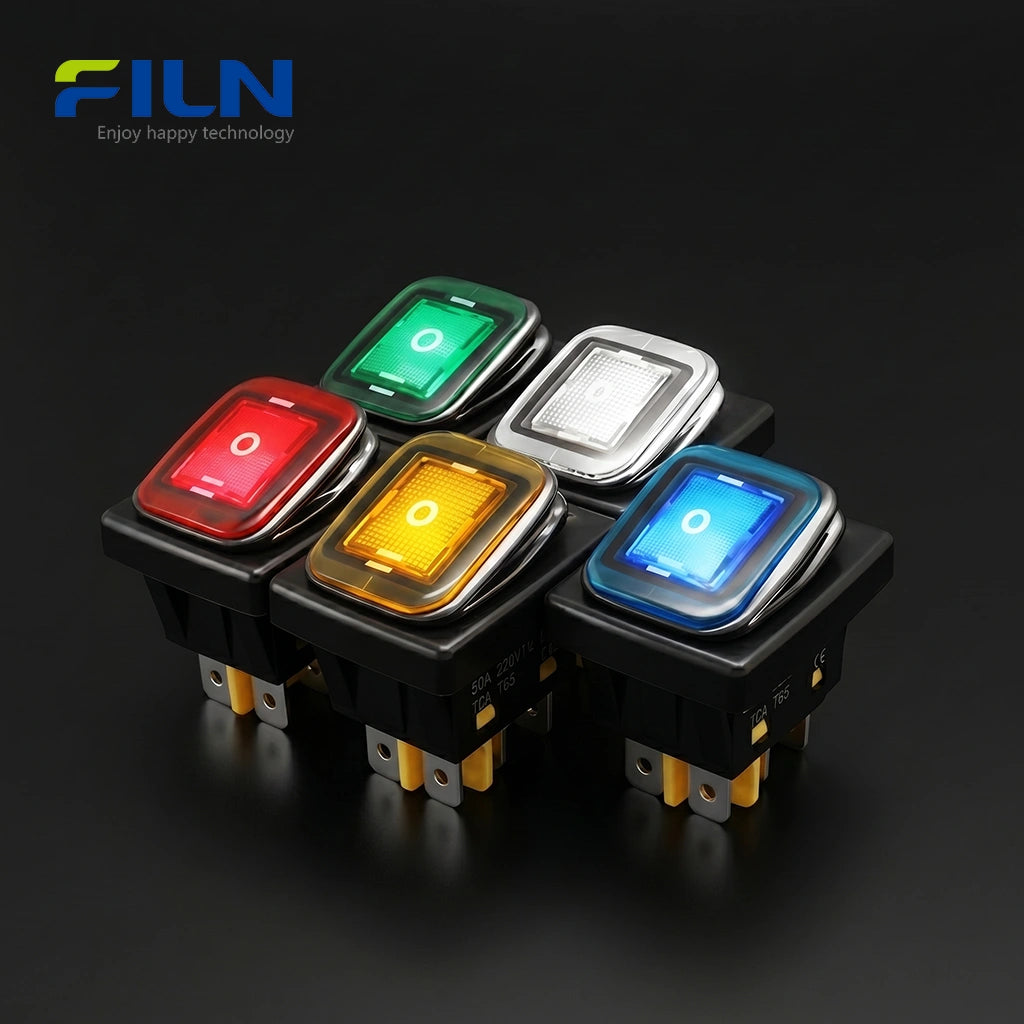

| LED-Farboptionen | Rot / Grün / Gelb / Blau / Weiß |

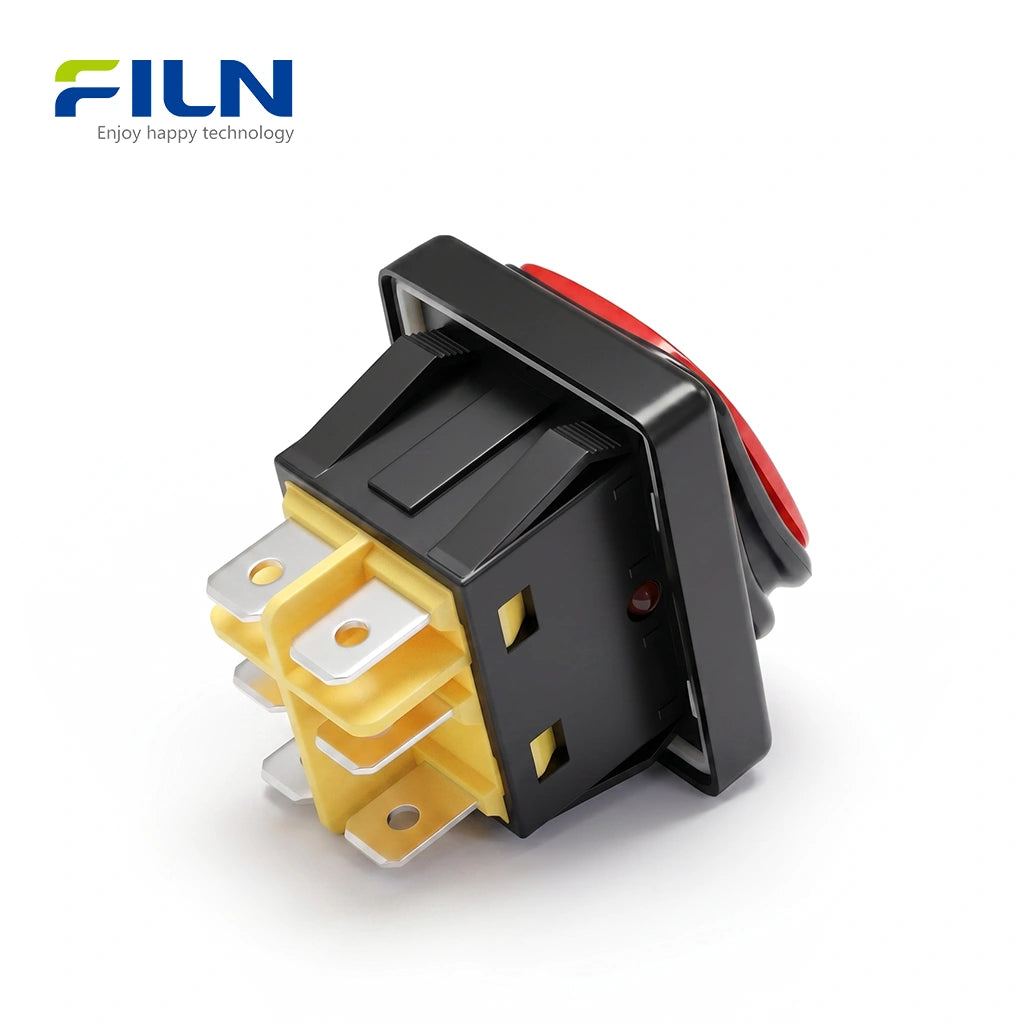

| Verdrahtungstyp | 6-polige Schnellanschlussklemmen |
| Oberflächenmaterial | Hochfester Kunststoff mit Innenrahmen |
EIN-AUS-EIN Funktionsprinzip
| Position | Schaltkreisstatus | Anwendung |
|---|---|---|
| Position I (EIN) | Erster Stromkreis geschlossen | Vorwärtsbewegung oder Primärmodus |
| Mitte (AUS) | Alle Stromkreise offen | Vollständige Sicherheitsabschaltung |
| Position II (EIN) | Zweiter Stromkreis geschlossen | Rückwärtsbewegung oder Hilfsmodus |
Leistungsparameter

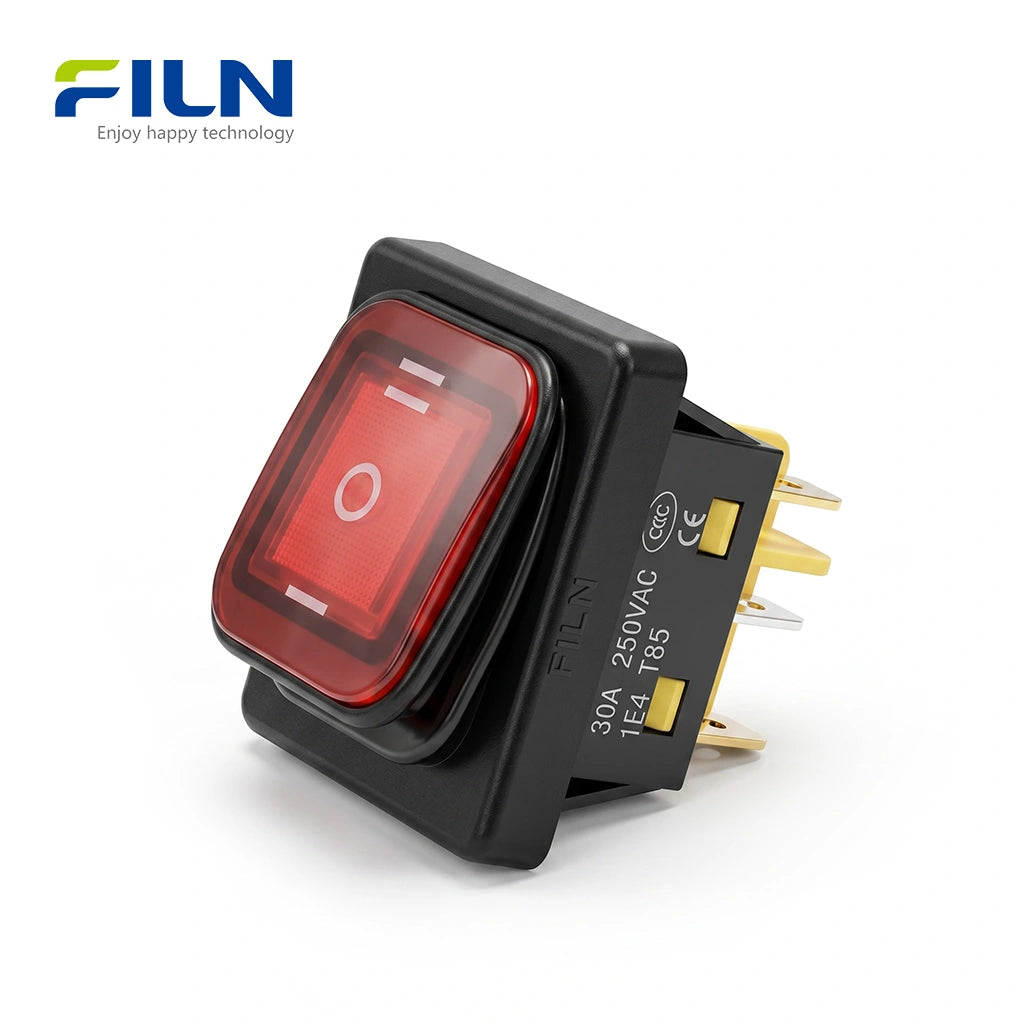

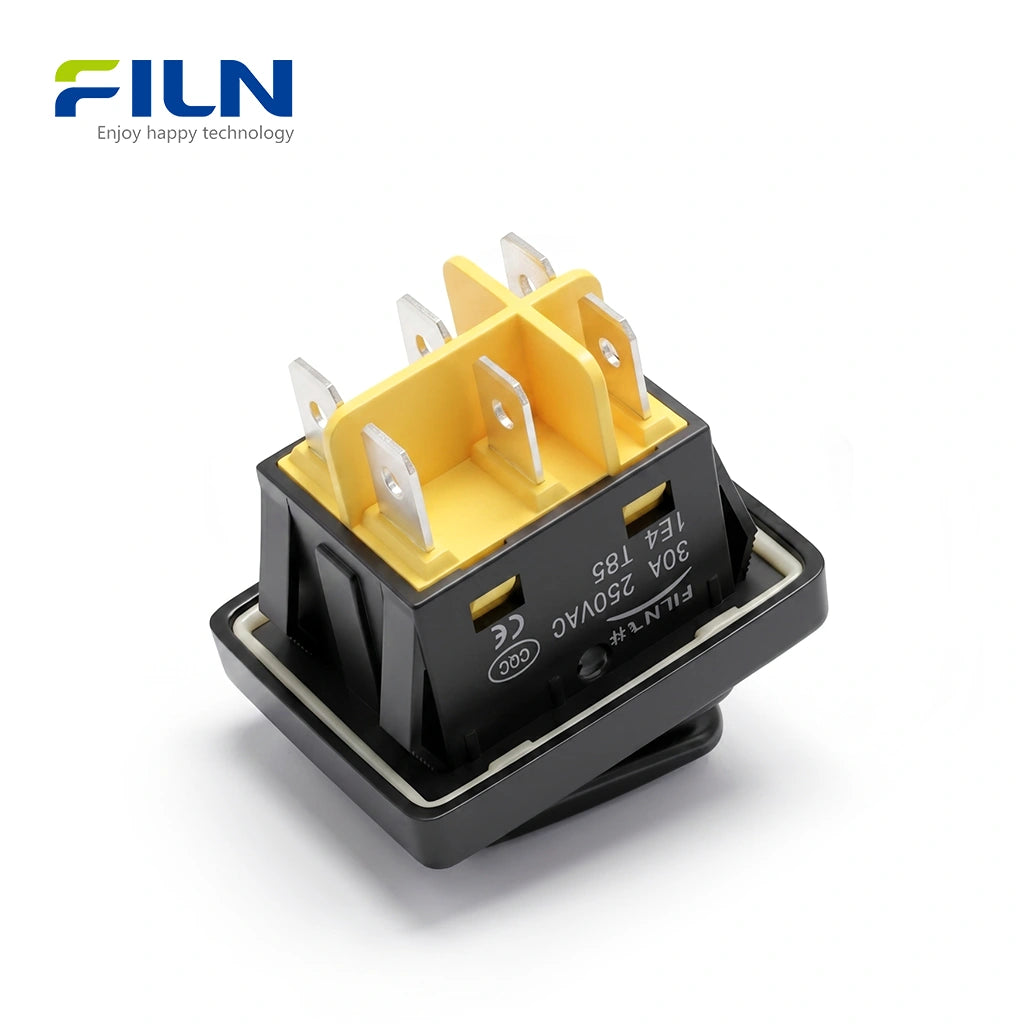

| Nennspannung | 30A 250VAC; 18(12)A 125VAC |
| LED-Spannung | 5V, 12V, 24V, 110V, 220V (kundenspezifisch) |
| Anfänglicher Kontaktwiderstand | ≤50mΩ |
| Isolationswiderstand | ≥100mΩ/500VDC |
| Lebensdauer | 10.000 Zyklen |
| Schutzart | IP65 wasserdicht |
Technische Vorteile des 30A Hochstrom-Wippschalters
Der FILN 30A Hochstrom-Wippschalter wurde sorgfältig für hohe Lasten und extreme Langlebigkeit entwickelt. Unten finden Sie einen detaillierten technischen Vergleich, der die überlegenen Merkmale unseres verbesserten Modells hervorhebt:
| Kernkomponente | Beschreibung des Upgrades | Leistungsvorteil |
|---|---|---|
| Gehäusestruktur | Geteiltes schwarzes Gehäusedesign | Überragende strukturelle Stabilität und verbesserte Abdichtung für einfachere Installation. |
| Wasserdichtes Design | Optimierte Rahmenoberfläche | Sitzt sicherer in den Paneelen, was die Wasser- und Staubdichtigkeit erheblich verbessert. |
| Beleuchtung | Premium-LED-Lampe | Längere Lebensdauer und gleichmäßigere Beleuchtung im Vergleich zu herkömmlichen Neonlampen. |
| Kontaktmaterial | Silberkontakte + 1 mm dickes Messing | Ausgelegt für echte 30A Lasten; bietet höhere elektrische Beständigkeit und Zuverlässigkeit. |
| Innenhalterung | Neuer größerer Kontakthalter | Vergrößert die Kontaktfläche, um die Wärmeentwicklung bei Hochstrombetrieb zu reduzieren. |
| Materialgüte | Importiertes PA-Nylonmaterial | Hochfeste Flammhemmung; widersteht Rissbildung auch in Umgebungen mit hohen Temperaturen. |
Anwendungs- und Auswahlleitfaden
Um die Sicherheit und Langlebigkeit Ihrer Ausrüstung zu gewährleisten, empfehlen wir das 30A verbesserte Modell für Schwerlastanwendungen wie industrielle Bedienfelder, tragbare Outdoor-Kraftwerke, Marinesysteme und leistungsstarke Automodifikationen. Für Standard-Haushaltsgeräte oder Geräte mit geringerer Wattzahl bleibt unser Standardartikel eine hochwertige, kostengünstige Lösung.
Designästhetik: Beleuchtet vs. Nicht beleuchtet
Die Wahl des richtigen 3-Stufen-Wippschalters erfordert eine Abwägung zwischen Sichtbarkeit und Stil. Beleuchtete Wippschalter bieten einen entscheidenden Vorteil in schwach beleuchteten Industrieumgebungen, indem sie eine helle visuelle Bestätigung liefern, dass ein bestimmter Stromkreis aktiv ist. Für einen universelleren und "allgemein passenden" Look ist die schwarze, nicht beleuchtete Kunststoffversion jedoch sehr modisch. Unsere schwarzen Kunststoffoberflächen sind so konstruiert, dass sie leicht zu reinigen und zu pflegen sind und öligen Rückständen widerstehen, die typischerweise in Industriewerkstätten vorkommen. Der interne Rahmen mit geteiltem Design gewährleistet, dass der Schalter auch unter hoher mechanischer Belastung seine strukturelle Integrität behält.
Globale Anwendungen
- Gewerbliche Geräte: Kaffeemaschinen und Öfen.
- Industriemaschinen: Förderbänder und Schweißsysteme.
- Medizinische Geräte: Patientenbetten und Laborgeräte.
- Automobil & Marine: Wohnmobil-Stromversorgung und Bootsarmaturenbretter.
Professioneller Installationsleitfaden
- Erstellen Sie einen präzisen rechteckigen Ausschnitt von 30mm x 22mm an der Zielplatte.
- Richten Sie den Schalter von der Vorderseite über das Loch aus.
- Drücken Sie fest, um die Einrastclips zu betätigen, bis der Schalter bündig sitzt.
- Schließen Sie die 6-poligen Klemmen gemäß dem bereitgestellten DPDT-Schaltplan an.
Vollständiger 6-poliger Wippschalter-Schaltplan und Anschlussanleitung
Ein 6-poliger Wippschalter-Schaltplan ist eine wichtige Ressource für komplexe elektrische Systeme, die die gleichzeitige Steuerung von zwei getrennten Stromkreisen oder die Umkehrung der Motorpolarität erfordern. Diese 6-polige Konfiguration fungiert typischerweise als zweipoliger Umschalter (DPDT). Er wird häufig in Industriemaschinen, Kfz-Fensterhebern und Marineausrüstungen verwendet, wo eine Multi-Geräteverwaltung von einem einzigen Steuerpunkt aus erforderlich ist. Dieser Schaltplan ist universell und gilt sowohl für beleuchtete (mit Licht) als auch für nicht beleuchtete 6-polige Wippschalter.
Anschluss eines 6-poligen Wippschalters: Verbindungsschritte
Gemäß dem technischen Schaltplan verfügt ein 6-poliger Schalter über zwei unabhängige Klemmenreihen. Befolgen Sie diese Schritte, um eine korrekte und sichere Verbindung für beleuchtete und nicht beleuchtete Modelle zu gewährleisten:
- 1. Zentraler Stromeingang: Verbinden Sie die positiven (+) Kabel Ihrer Stromquelle mit dem mittleren Pinpaar. Diese Klemmen fungieren als gemeinsame Zuführung für den gesamten Schalter.
- 2. Geräte-1-Anschluss (Obere Position): Verbinden Sie das obere Pinpaar mit den Klemmen Ihres ersten Geräts (Gerät 1). Wenn der Wippschalter in die "Obere" Position geschaltet wird, ist der Stromkreis zu Gerät 1 geschlossen.
- 3. Geräte-2-Anschluss (Untere Position): Verbinden Sie das untere Pinpaar mit Ihrem zweiten Gerät (Gerät 2). Das Schalten des Schalters in die "Untere" Position leitet den Strom zu diesem Gerät um.
-
4. Erdung und Beleuchtung:
- Bei beleuchteten Schaltern: Das negative (-) Kabel muss mit dem speziellen Erdungsstift (oft durch eine andere Farbe oder Beschriftung gekennzeichnet) verbunden werden, um die interne LED zu versorgen. In vielen DPDT-Konfigurationen bleibt die Lampe als Positionslicht eingeschaltet.
- Bei nicht beleuchteten Schaltern: Verbinden Sie die negativen (-) Kabel von Gerät 1 und Gerät 2 direkt mit dem negativen Anschluss der Stromversorgung. Das Schaltergehäuse selbst benötigt keine Erdungsverbindung.
Schalterfunktion und Lastlogik
| Schalterzustand | Status Gerät 1 | Status Gerät 2 | LED-Status (falls beleuchtet) |
|---|---|---|---|
| Position OBEN | EIN (Aktiv) | AUS | EIN |
| Normal (Mittel) | AUS | AUS | EIN (Konstant) |
| AB-Position | AUS | EIN (Aktiv) | EIN |
Technische Überlegungen und Vorsichtsmaßnahmen
- DPDT Vielseitigkeit: Da ein 6-poliger Schalter zwei unabhängige Pole handhabt, kann er zur Dual-Stromkreissteuerung oder zur Erzeugung eines Polwendeschaltkreises (ermöglicht Vorwärts- und Rückwärtsmotorrichtungen) verwendet werden.
- Spannung und Stromstärke: Stellen Sie sicher, dass der Schalter für Ihre Last ausgelegt ist. Industrielle 6-polige Schalter (wie die KCD4-Serie) sind oft für 15A 250VAC ausgelegt. Eine Überlastung der Anschlüsse kann zu Kontaktverschweißungen führen.
- Kompatibilität interner Lampen: Wenn Sie einen beleuchteten Wippschalter verwenden, überprüfen Sie, ob die Lampe für DC (12V/24V) oder AC (110V/220V) ausgelegt ist, um eine Beschädigung der internen Anzeige zu vermeiden.
- Anschluss-Sicherheit: Verwenden Sie isolierte Crimpverbinder. Angesichts der Stiftdichte ist eine Isolierung entscheidend, um unbeabsichtigte Überbrückungen und Kurzschlüsse zwischen den beiden Polen zu verhindern.
Abbildung 1: Anschlussschema für 6-polige Wippschalter (gültig für beleuchtete und unbeleuchtete Versionen)
Direktlieferung ab Werk FILN
Kein Mindestbestellwert Schnelle Lieferzeit UL/CE/RoHS Kostenlose Muster
Offizielle Website: www.filn.com
Kontakt: inquiry@cnylin.com.cn
Häufig gestellte Fragen
1. Unterstützt der 6-polige Wippschalter eine LED-Beleuchtung?
Ja, unser KCD4-Modell unterstützt interne LED-Anzeigen in den Farben R/G/Y/B/W.
2. Was ist der Vorteil eines internen Rahmens?
Er verhindert, dass sich das Schaltergehäuse bei einer hochbelastbaren Schnappmontage verformt oder reißt.
3. Kann dieser 30A Wippschalter zur Motorumkehr verwendet werden?
Ja, die 6-polige ON-OFF-ON-Konfiguration ist ideal für die Umpolung von Gleichstrommotoren.
4. Ist dieser Schalter für Außenbereiche geeignet?
Er verfügt über eine IP65-Wasserdichtigkeitsklasse und ist für spritzwassergefährdete und maritime Anwendungen geeignet.
5. Welche Spannungen sind für die LED verfügbar?
Wir unterstützen 5V bis 220V, kundenspezifische Spannungsoptionen sind auf Anfrage erhältlich.
