Produktübersicht
Die rote LED-Kontrollleuchte (FL1M-10FW-1) ist eine hochwertige 10-mm-Signalleuchte für die Schalttafeleinbaumontage, die für leistungsstarke industrielle und kommerzielle Signalanwendungen entwickelt wurde. Mit ISO9001, CE, VDE, RoHS, SGS, UL und IP65/IP67 Zertifizierungen gewährleistet diese Kontrollleuchte globale Konformität und Sicherheit. Entwickelt von FILN, verwendet sie eine helle rote LED in einem robusten Metall-Flachkopfgehäuse (erhältlich in Silber oder Schwarz). Sie unterstützt vielseitige Spannungen von 12V, 24V bis 220V, mit vollständigen Anpassungsmöglichkeiten für Kabellänge und Stecker. Ideal für industrielle Steuerungen, CNC-Maschinen, Marinesysteme und Automatisierungsgeräte bietet sie überragende Sichtbarkeit und langfristige Zuverlässigkeit in rauen Umgebungen.
Kurze Spezifikationen
| Montageloch | 10mm / 0,39 Zoll |
|---|---|
| Spannung | 12V, 24V, 110V, 220V (Anpassbar) |
| LED-Farbe | Rot (Grün, Gelb, Blau, Weiß erhältlich) |
| Wasserdichtigkeit | IP65 / IP67 |
| Betriebstemperatur | -40℃ bis +80℃ |
| Lebensdauer | 50.000 Stunden |
| Verdrahtungsart | Kabelanschlussart (vorverdrahtet) |
Nennbetriebsparameter
| Nennspannung | Angepasst (3V-380V) |
|---|---|
| Frequenz (AC) | 50～60Hz |
| Nennstrom | ≤20mA |
Komponentenmaterialien
| Gehäuse | Messing vernickelt / Schwarzes Aluminium |
|---|---|
| Linse | Polycarbonat (PC) |
| Dichtungsring | Silikagel / Nitrilkautschuk |
| Anschluss | Vorverdrahteter Anschluss |
| Kabelmaterial | UL1007 / UL1569 Standardkabel |
Allgemeine Eigenschaften
| Teilebezeichnung | FL1M-10FW-1 Kontrollleuchte |
|---|---|
| Betriebstemperatur | -40℃～80℃ |
| Lagertemperatur | -40℃～85℃ |
| Relative Luftfeuchtigkeit | ≤85% bei +40℃ |
| Luftdruck | 86~106Kpa |
Elektrische Eigenschaften
| Prüfpunkt | Prüfbedingung | Anforderung |
|---|---|---|
| Isolationswiderstand | DC500V für 1 Minute | ≥100MΩ |
| Spannungsfestigkeit | 1500VAC / 5mA / 60s | Kein Durchschlag |
Zuverlässigkeitsleistung
| Hohe Temperatur | 80℃ für 96h (Funktion normal) |
|---|---|
| Niedrige Temperatur | -40℃ für 96h (Funktion normal) |
| Temperaturwechsel | -40℃ → 25℃ → 85℃ (5 Zyklen) |
Hauptmerkmale
- Helle rote LED: Gewährleistet klare Sichtbarkeit auch in Umgebungen mit hellem Umgebungslicht.
- Flachkopf-Design: Ästhetisches, flaches Erscheinungsbild, leicht zu reinigen und verhindert versehentliche Beschädigungen.
- Vorkonfektionierter Vorteil: Direkte Drahtanschlüsse sparen Installationszeit im Vergleich zu herkömmlichen Stiftanschlüssen.
- Industrielle Haltbarkeit: Metallgehäuse bietet ausgezeichnete Vandalismus- und Korrosionsschutzeigenschaften.
- IP67 Wasserdicht: Vollständiger Schutz gegen Staub und Eintauchen in Wasser.
Breite Anwendungsmöglichkeiten
- Industrieanlagen: Schalttafeln, CNC-Maschinen und Fabrikautomation.
- Automobil & Marine: Armaturenbrett-Warnleuchten und Schiffsnavigationskonsolen.
- Stromversorgungssysteme: Elektroschränke, USV-Systeme und Verteilerkästen.
- Kommerzielle Geräte: Kaffeemaschinen, Verkaufsautomaten und medizinische Geräte.
Installationsanleitung
- Bohren Sie ein 10 mm (M10) Loch in Ihre Montageplatte.
- Führen Sie die LED-Kontrollleuchte von der Vorderseite der Platte in das Loch ein.
- Legen Sie den O-Ring als Dichtung zwischen den Kopf der Anzeige und die Platte, um Wasserdichtigkeit zu gewährleisten.
- Befestigen Sie das Gerät, indem Sie die M10 Sechskantmutter von der Rückseite der Platte festziehen.
- Verbinden Sie die Kabelanschlüsse mit Ihrer Stromquelle (Rot für Plus, Schwarz für Minus).
Was ist eine rote LED-Kontrollleuchte?
Eine rote LED-Kontrollleuchte ist eine kritische visuelle Signalkomponente, die den Betriebsstatus von Maschinen oder Schaltkreisen anzeigt. In industriellen Umgebungen signalisiert die Farbe Rot typischerweise einen „Stopp-“, „Gefahren-“ oder „Fehlerzustand“, obwohl sie auch häufig für die allgemeine Einschaltanzeige verwendet wird. Im Gegensatz zu herkömmlichen Glühlampen bieten LED-Versionen eine Lebensdauer von über 50.000 Stunden und verbrauchen minimalen Strom. Das Flachkopfdesign ist besonders im modernen Panel-Design beliebt, da es bündig mit der Oberfläche abschließt und das Risiko verringert, dass bewegliche Teile oder Bediener daran hängen bleiben oder es beschädigen.
FILN Direktlieferung ab Werk
- ✅ Globale Fertigung: Direkt vom FILN-Werk mit über 20 Jahren Erfahrung.
- ✅ Vollständige Anpassung: Kundenspezifische Kabellänge, Stecker und Spannung (3V-380V).
- ✅ Schneller Versand: Globale Logistik mit kurzen Lieferzeiten.
- 🔗 Offizielle Website: www.filn.com
- 📧 Kontaktieren Sie uns: inquiry@cnylin.com.cn
Häufig gestellte Fragen
F1: Welchen Vorteil bietet eine Kontrollleuchte mit Flachkopf?
A: Flachköpfe sind langlebiger, leichter zu reinigen und bieten eine schlanke, moderne Ästhetik für Bedienfelder.
F2: Kann ich diese 10-mm-Kontrollleuchte für Außengeräte verwenden?
A: Ja, die IP67-Bewertung macht sie vollständig wasserdicht und staubdicht für den Außeneinsatz.
F3: Wird sie mit Montagezubehör geliefert?

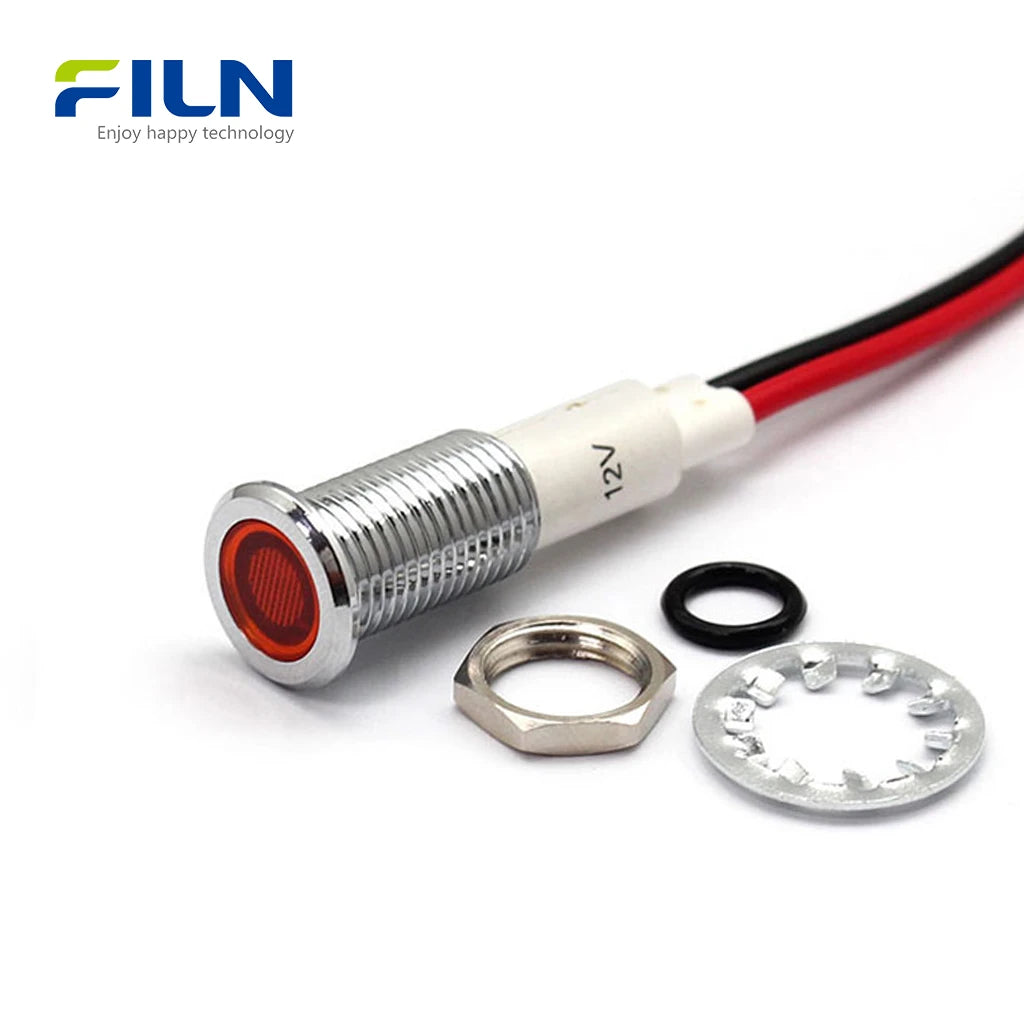

A: Ja, jede Leuchte enthält eine hochwertige M10-Mutter und einen wasserdichten O-Ring.
F4: Was ist der Unterschied zwischen Kabelanschlüssen und Stiftklemmen?
A: Kabelanschlüsse sind vorverdrahtet, was die Installation in vibrierenden Umgebungen schneller und sicherer macht.
F5: Kann ich eine 120V AC-Version anfordern?
A: Absolut, wir unterstützen kundenspezifische Spannungen von 3V bis 380V.
F6: Ist das Metallgehäuse salzsprühbeständig?
A: Ja, unsere vernickelten Messing- und schwarzen Aluminiumgehäuse sind für korrosive Umgebungen ausgelegt.
F7: Wie lang ist das Kabel insgesamt?
A: Die Standardlänge beträgt 200 mm, kann aber nach Ihren Anforderungen angepasst werden.
F8: Unterstützt es sowohl AC als auch DC?
A: Die meisten unserer LED-Anzeigen sind bipolar oder für spezifische AC/DC-Bereiche ausgelegt; bitte geben Sie dies bei der Bestellung an.
F9: Sind diese UL-zertifiziert?
A: Ja, FILN Kontrollleuchten besitzen UL-, CE- und RoHS-Zertifizierungen.
F10: Kann ich andere Farben wie Blau oder Weiß bekommen?
A: Ja, wir bieten rote, grüne, gelbe, blaue und weiße LEDs an.
Sehr geehrte Kunden,
Bei FILN sind wir auf die Lieferung von präzisionsgefertigten Kontrollleuchten, Drucktastern und Wippschaltern spezialisiert, die auf Ihre individuellen Anforderungen zugeschnitten sind. Während unsere Produkte standardmäßig in den Spannungsbereichen (12-24V und 110-220V) erhältlich sind, wissen wir, dass spezielle Anwendungen Flexibilität erfordern.
Benötigen Sie eine kundenspezifische Spannungslösung? Teilen Sie uns einfach Ihre gewünschten Spannungsspezifikationen (z. B. 5V, 48V oder nicht standardisierte Bereiche) mit, und unser Entwicklungsteam wird innerhalb von 10-15 Werktagen eine Lösung entwickeln.
Warum FILN für die kundenspezifische Fertigung wählen?
✅ Fachwissen, dem Sie vertrauen können: Über 20 Jahre Erfahrung in der Produktion von elektronischen Bauteilen in Industriequalität.
✅ End-to-End-Anpassung: Von Spannungsanpassungen bis hin zu maßgeschneiderten Designs (Form, Farbe, IP-Schutzart) passen wir uns Ihren Bedürfnissen an.
✅ Qualität garantiert: Alle Sonderanfertigungen werden strengen Tests unterzogen, um die CE/RoHS/IP65-Standards zu erfüllen.
✅ Skalierbarer Support: Ob Prototypen oder Großbestellungen, wir gewährleisten eine reibungslose Lieferung.
So funktioniert es
Beratung: Teilen Sie uns Ihre technischen Anforderungen per E-Mail oder über unser Kontaktformular mit.
Design & Genehmigung: Erhalten Sie 3D-Modelle oder Muster zur Bestätigung.
Produktion & Qualitätskontrolle: Präzisionsfertigung mit Echtzeit-Updates.
Globaler Versand: Nachverfolgbare Logistik bis zu Ihrer Haustür.
