Produktübersicht

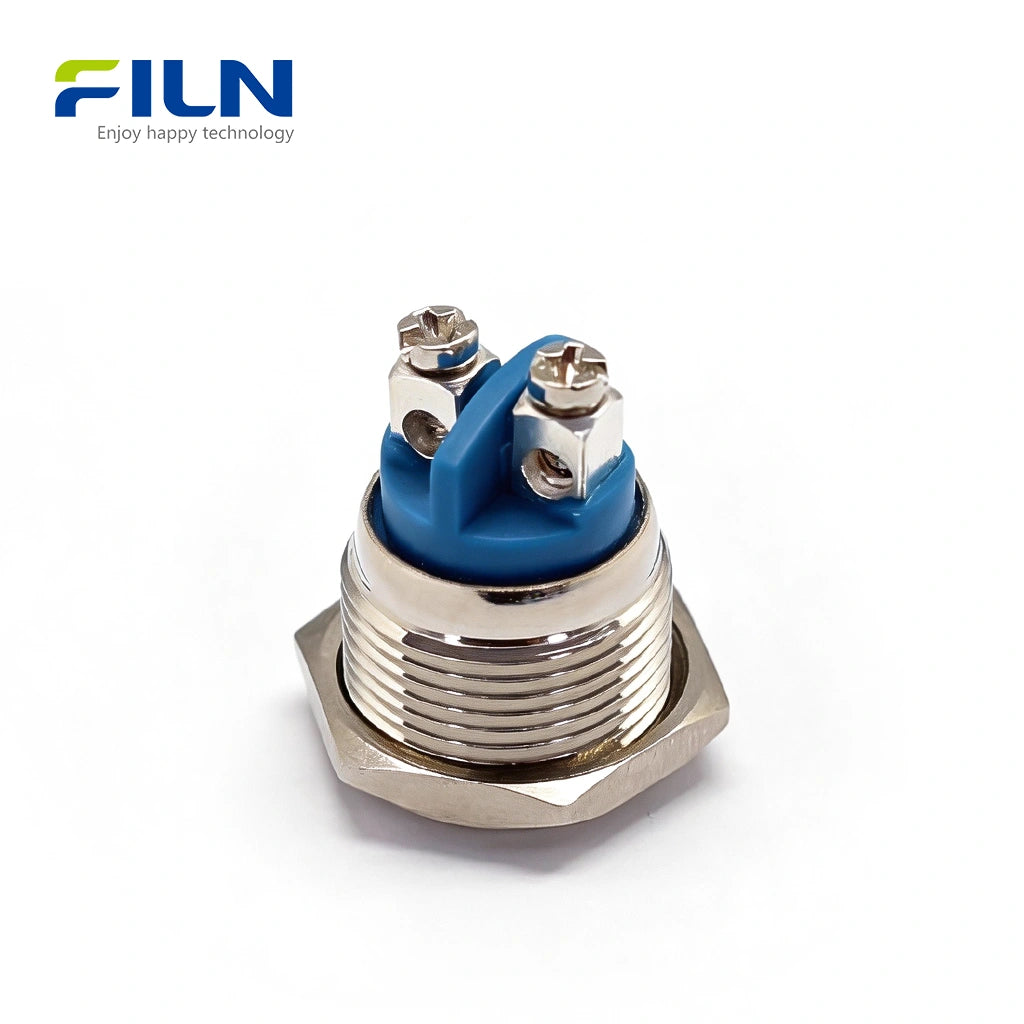

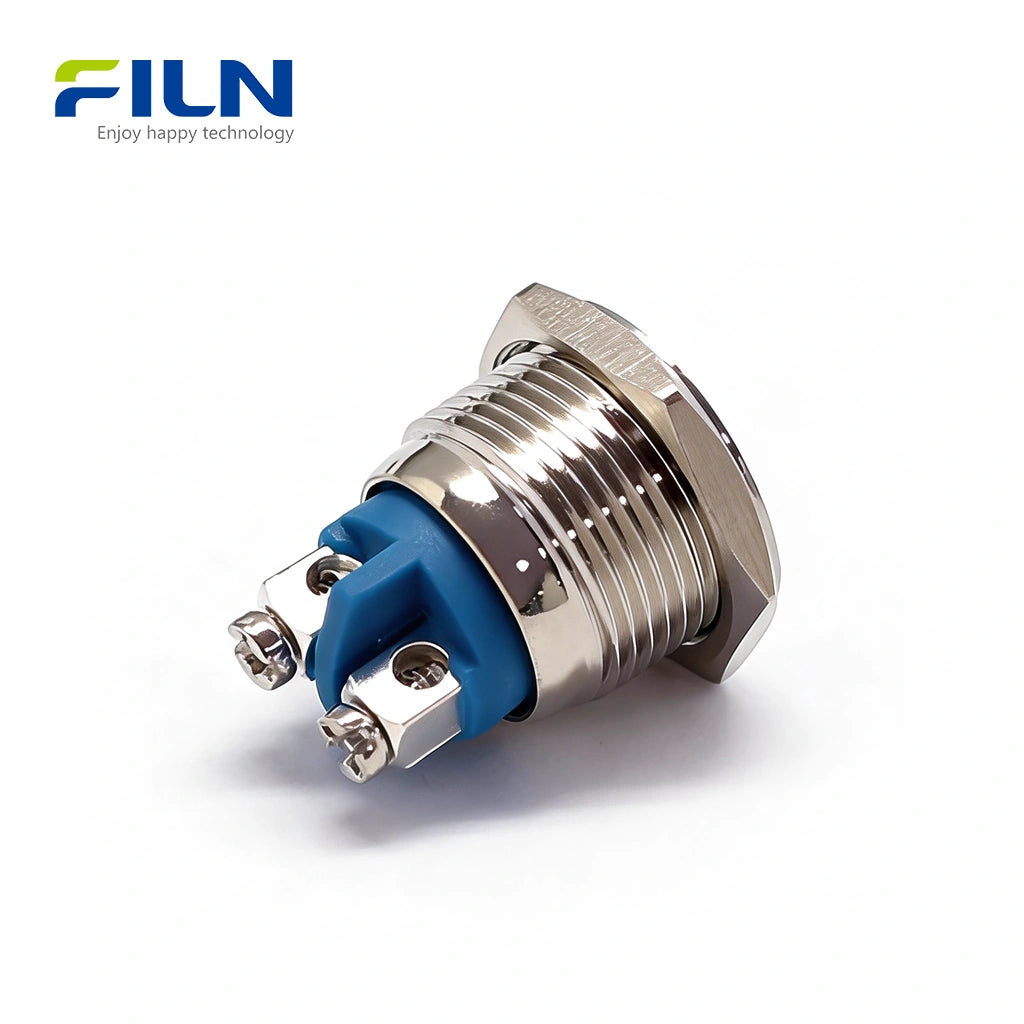

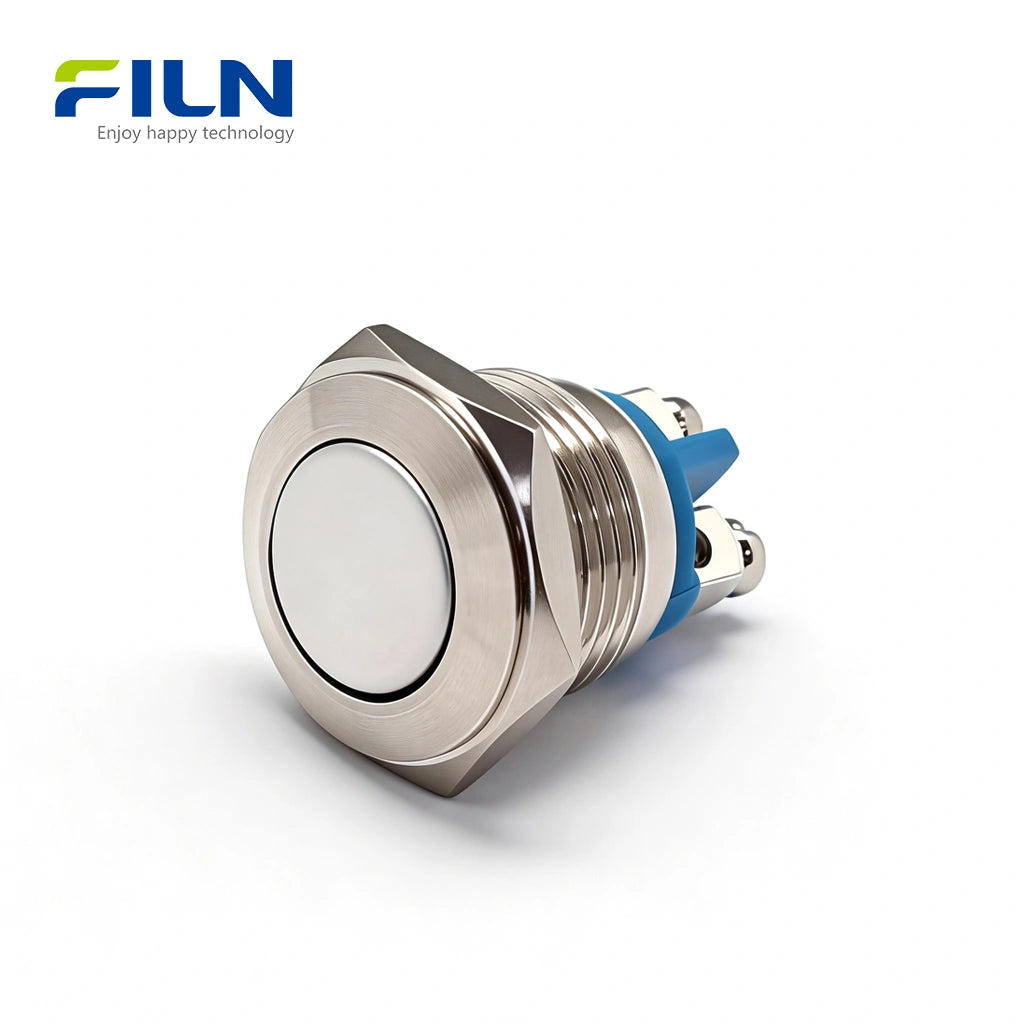

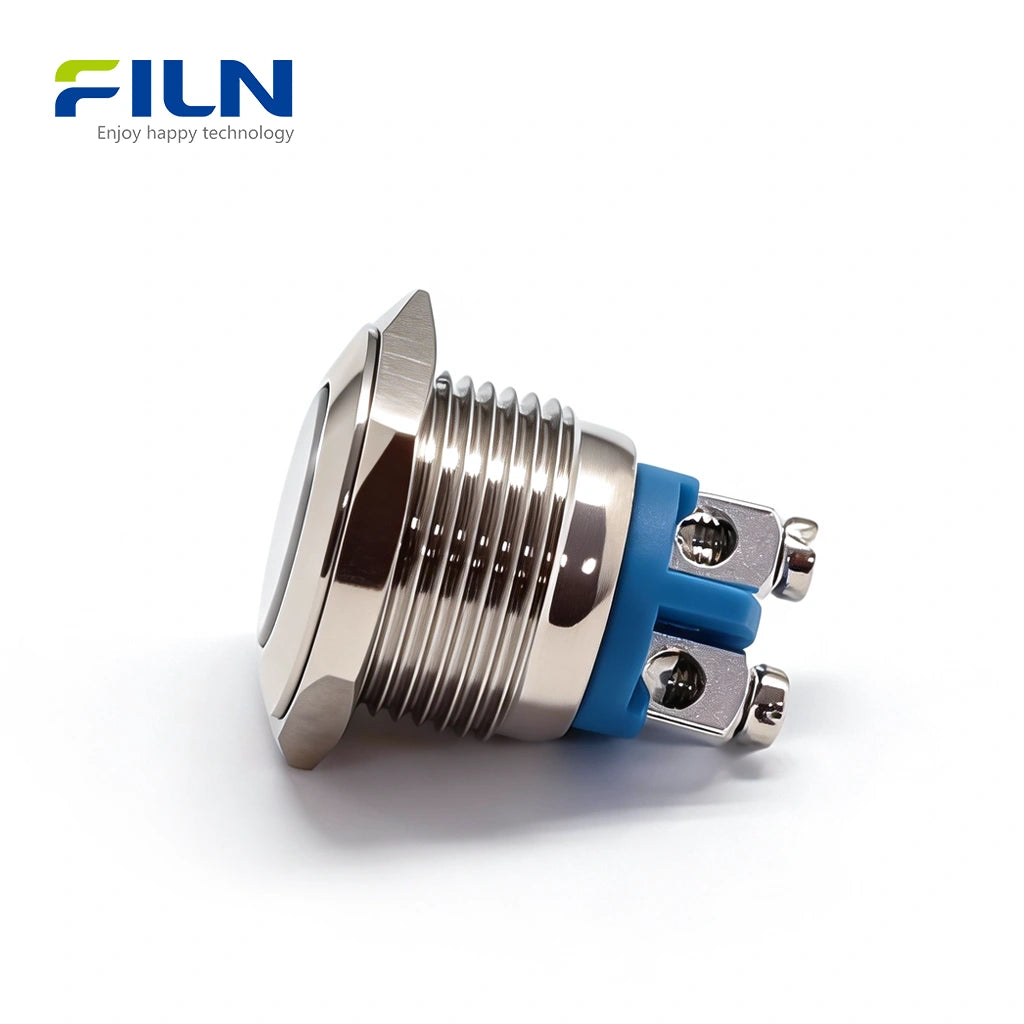

Der Drucktastenschalter mit Rückstellfunktion (Modell: FLM16-FS-2) ist ein leistungsstarker 16mm Metall-Tastschalter, der für industrielle Zuverlässigkeit entwickelt wurde. Hergestellt von FILN, einer führenden Fabrik mit ISO9001-, CE-, VDE-, RoHS-, SGS-, UL- und IP65-Zertifizierungen, gewährleistet dieser Schalter maximale Sicherheit und Langlebigkeit. Mit einem flachen Kopf und einem Gehäuse aus 304er Edelstahl oder Messing ist er perfekt für industrielle Bedienfelder, medizinische Geräte und Marine-Systeme geeignet. Seine Tast-(Rückstell-)Funktion und der 2-polige Schraubanschluss bieten einen sicheren, stabilen elektrischen Kontakt ohne kompliziertes Löten.
Kurzspezifikationen
| Modellnummer | FLM16-FS-2 |
|---|---|
| Größe der Befestigungsbohrung | 16 mm (5/8 Zoll) |
| Schaltfunktion | Tastend (Reset) |
| LED-Farbe | Unbeleuchtet |
| Tastenform | Flacher Kopf |
| Anschlusstyp | 2-polige Schraubklemmen |
Leistungsparameter
| Nennspannung | 36V DC / 250V AC |
|---|---|
| Nennstrom | 5A DC / 5A AC |
| Isolationswiderstand | ≥ 1000MΩ |
| Kontaktwiderstand | < 50mΩ |
| Produktzertifizierung | ISO9001, CE, VDE, RoHS, UL |
Komponentenmaterialien
| Tastenbetätiger | 304 Edelstahl / 6063 Aluminiumlegierung |
|---|---|
| Gehäuse | H59 vernickeltes Messing / 304 Edelstahl |
| Basismaterial | PA66+GF20% flammhemmendes Nylon |
| Kontaktmaterial | Silberkontakt (AgCdO12) |
| Wasserdichte Dichtung | SIL Silikondichtung |
Allgemeine Eigenschaften
| Betriebstemperatur | -25°C bis +85°C |
|---|---|
| Schutzart | IP65 wasserdicht, IK08 Schlagfestigkeit |
| Mechanische Lebensdauer | 500.000 Zyklen |
| Elektrische Lebensdauer | 100.000 Zyklen (3A) / 50.000 Zyklen (5A) |
Hauptmerkmale
- Extremer Schutz: Mit IP65- und IK08-Klassifizierung ist dieser Drucktastenschalter mit Rückstellfunktion beständig gegen Wasser, Staub und starke physische Einwirkungen.
- Hohe elektrische Kapazität: Ausgelegt für 5A 250V, steuert er die Leistung direkt, ohne zusätzliche Relais zu benötigen.
- Premium-Materialien: Das Gehäuse aus 304er Edelstahl bietet hervorragende Korrosionsbeständigkeit für medizinische und maritime Anwendungen.
- Silberkontakte: Verwendet AgCdO12-Silberkontakte für geringeren Widerstand und höhere Zuverlässigkeit.
- Kompaktes Design: Eine Gesamtlänge von ca. 26,5 mm macht ihn ideal für Panel-Montage-Rücksetztaster in beengten Platzverhältnissen.
Vergleich der Anschlusstypen
| Anschlusstyp | Vorteile | Installationskomplexität |
|---|---|---|
| Schraubklemme | Einfache Verdrahtung, kein Löten erforderlich, hohe Vibrationsfestigkeit. | Niedrig (nur Schraubendreher) |
| Stiftklemme | Schnelle Massenproduktion, unterstützt Buchsen/Löten. | Mittel |
| Kabelklemme | Sofort anschließbar, wasserdichte Steckverbinder erhältlich. | Sehr niedrig |
Anwendungen
Dieser Edelstahl-Rücksetztaster wird häufig eingesetzt in:
- Industrielle Bedienfelder
- CNC-Maschinen
- Medizinische Geräte
- Marine-Steuerungssysteme
- Armaturenbrett-Taster im Automobilbereich
- Smart-Home-Steuerboxen
Installationsanleitung
- Bohren Sie ein 16-mm-Loch in die Platte.
- Führen Sie den Flachkopf-Metalltastschalter von vorne ein.
- Befestigen Sie den Schalter von hinten mit der mitgelieferten Metallsechskantmutter.
- Verbinden Sie die Drähte mit den 2-poligen Schraubklemmen.
Verdrahtungsanleitung: Tasteranschluss
Ein 2-poliger Tastschalter arbeitet nach dem Öffner (NO)-Prinzip. Der Stromkreis wird nur geschlossen, wenn der Taster gedrückt gehalten wird.
- Verdrahtung: Verbinden Sie einen Draht mit Pin 1 und den anderen mit Pin 2.
- Logik: Gerät bleibt AUS und schaltet nur EIN, wenn es gedrückt wird.
- Anwendungen: PC-Einschalttasten, Autohupen, Türklingeln.
Branchenkenntnisse
1. Was ist ein Drucktastenschalter mit Rückstellfunktion?
Ein Drucktastenschalter mit Rückstellfunktion, auch als Tastschalter bekannt, ist ein Steuermechanismus, der nur im aktiven Zustand bleibt, solange er physisch gedrückt wird. Nach dem Loslassen kehrt er in seine ursprüngliche Position (AUS) zurück. In Industriemaschinen dient er als sichere Methode, um Aktionen wie Motorstarts oder Systemresets auszulösen, ohne den Stromkreis dauerhaft zu verriegeln.
2. Rastend vs. Tastend: Was ist der Unterschied?
| Merkmal | Tastend (Reset) | Rastend (selbsthaltend) |
|---|---|---|
| Aktion | Kehrt beim Loslassen in die Ausgangsposition zurück. | Bleibt in der "EIN"-Position, bis erneut gedrückt wird. |
| Beste Verwendung | Hupen, Resets, Starter. | Netzschalter, Lichtschalter. |
Direkt ab Werk
- ✅ Kein MOQ: Kleine Bestellungen willkommen.
- ✅ Schnelle Lieferung: Weltweiter Versand innerhalb weniger Tage.
- ✅ Anpassung: Unterstützung von Kabellänge, Spannung und Logo.
Offizielle FILN Website: www.filn.com
Kontaktieren Sie uns: inquiry@cnylin.com.cn
Häufig gestellte Fragen (FAQ)
F1: Welchen Vorteil bietet die Schraubklemme?
A: Der Drucktastenschalter mit Schraubklemme ermöglicht eine einfache, sichere Installation ohne Löten, was ihn ideal für Reparaturen vor Ort und bei industriellen Vibrationen macht.
F2: Ist der 16mm Schalter wasserdicht?
A: Ja, er ist IP65-zertifiziert, was bedeutet, dass er gegen niedrige Druckwasserstrahlen und vollständiges Eindringen von Staub geschützt ist.
F3: Kann ich diesen Schalter in verschiedenen Farben erhalten?
A: Der FLM16-FS-2 ist ein unbeleuchteter Edelstahl-Rücksetztaster, aber FILN bietet beleuchtete Versionen mit roten, blauen, grünen, gelben und weißen LEDs in derselben Größe an.
F4: Was bedeutet "Tastend"?
A: Es bedeutet, dass der Schalter nur funktioniert, während Sie ihn gedrückt halten. Er "setzt" in den AUS-Zustand zurück, sobald Sie ihn loslassen.
F5: Aus welchem Material besteht das Gehäuse?
A: Standardgeräte bestehen aus 304er Edelstahl oder vernickeltem Messing für hohe Haltbarkeit.
F6: Bietet FILN kundenspezifische Kabellängen an?
A: Ja, als Fabrik kann FILN den Schalter in der von Ihnen angegebenen Länge und mit dem gewünschten Steckertyp vorverdrahten.
F7: Kann dieser Schalter 110V AC verarbeiten?
A: Absolut. Er ist bis 250V AC/DC bei 5A ausgelegt.
F8: Welche Branchen verwenden diesen 16mm Tastschalter?
A: Er wird häufig in industriellen Bedienfeldern, medizinischen Geräten und Marine-Armaturenbrettsteuerungen eingesetzt.
F9: Ist der Taster schlagfest?
A: Ja, er hat eine IK08-Einstufung, was bedeutet, dass er erheblichen physischen Stößen standhalten kann.
F10: Wird er mit der Gummidichtung geliefert?

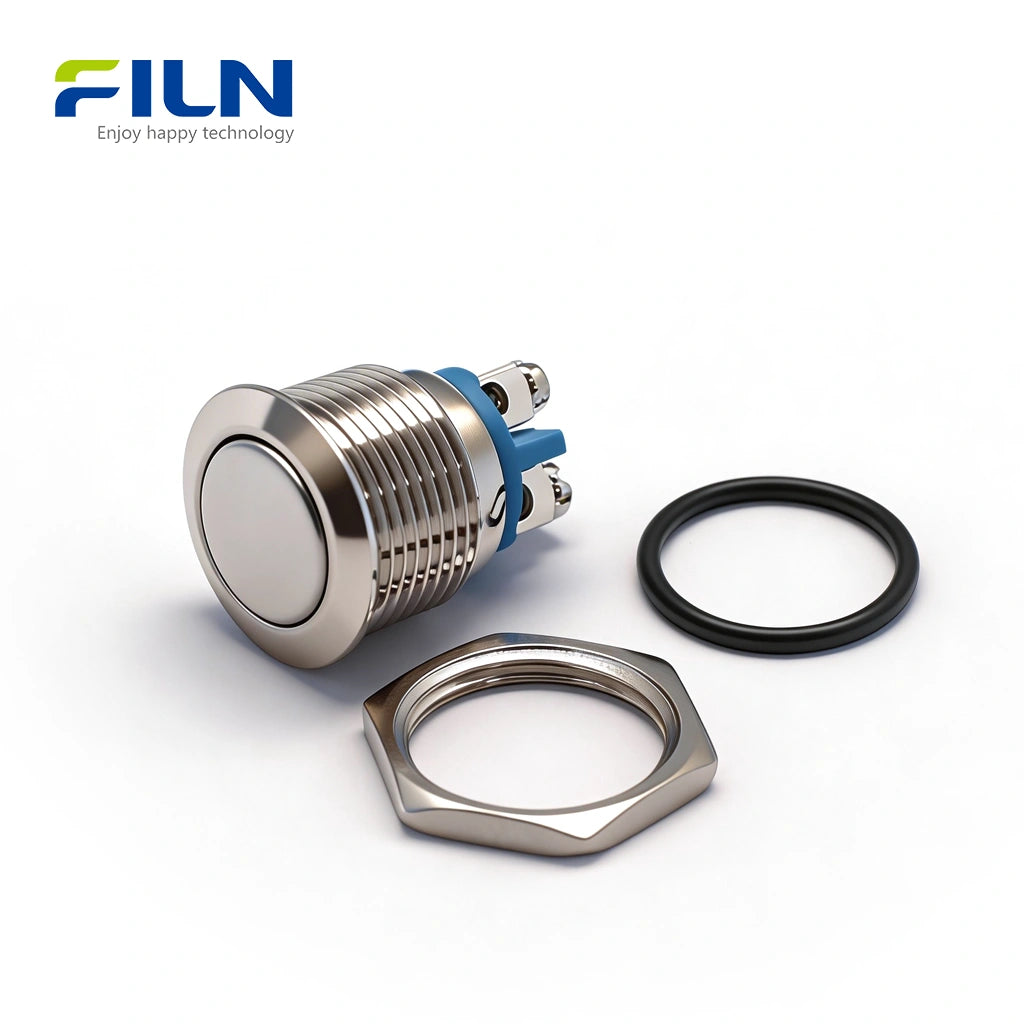

A: Ja, jeder Schalter enthält eine wasserdichte Silikondichtung und eine Metallsechskantmutter für die Installation.
