Produktübersicht

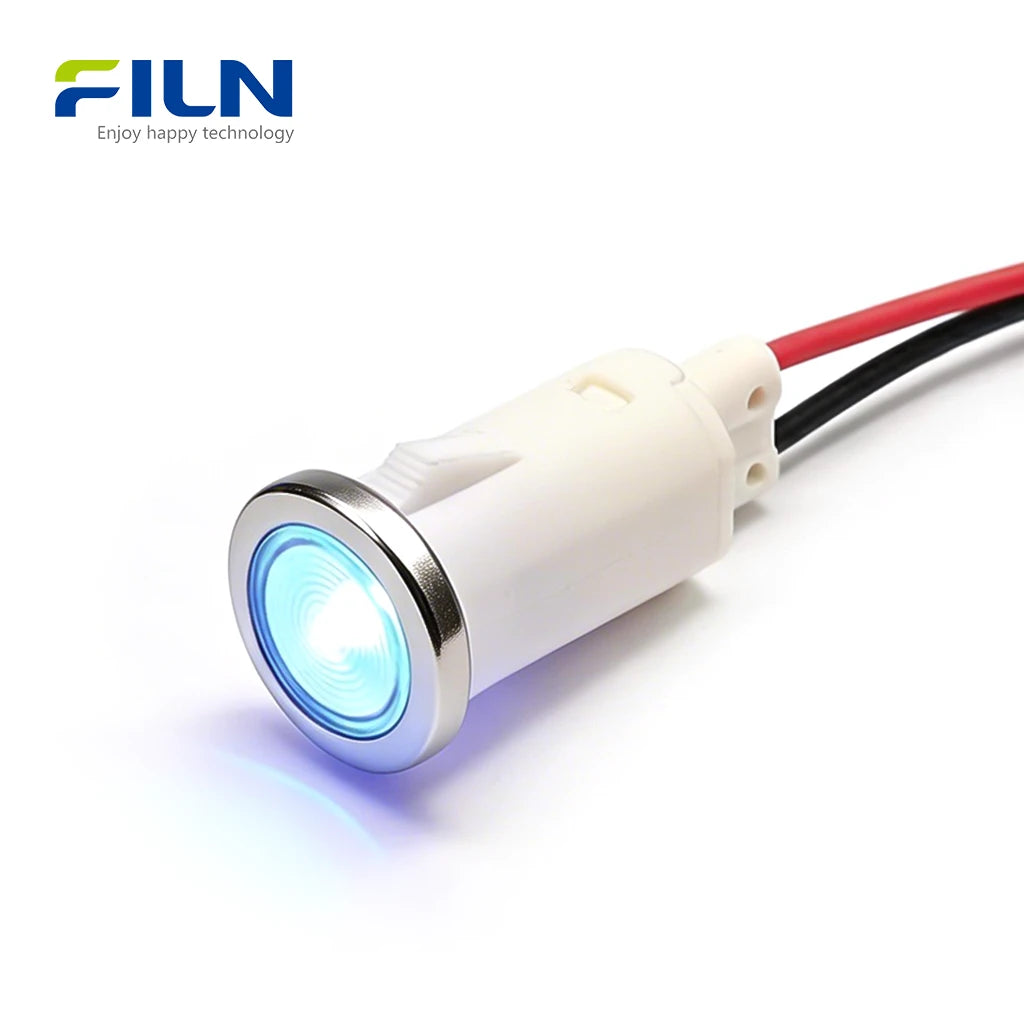

Die Serie FL1P-12.5QW-2 ist eine professionelle Kontrollleuchte für eine optimierte industrielle Integration. Diese 12,5-mm-Einheiten sind direkt ab Werk von FILN erhältlich und verfügen über ein robustes Gehäuse aus PA66-Nylon und eine gut sichtbare runde Hochkopf-Linse. Diese Kunststoff-Kontrollleuchte ist mit einem praktischen vorverdrahteten Anschlusskabel (15 cm Standard) ausgestattet, wodurch kein komplexes Löten von Anschlüssen erforderlich ist. Mit ihrem Schnappmontagesystem bietet sie eine werkzeuglose Installation, die sich perfekt für die Montage in großen Stückzahlen eignet. Zertifiziert nach ISO9001, CE, UL, VDE und RoHS gewährleisten diese Leuchten eine zuverlässige Leistung in Automatisierungs-, Schalttafel- und Maschinenanwendungen. Sie können diese Kontrollleuchten direkt kaufen, um von den Preisen ab Werk und der vollständigen Anpassung von Spannung und Drahtspezifikationen zu profitieren.
Kurzspezifikationen
| Befestigungsloch | 12,5 mm / 0,49 Zoll |
|---|---|
| Spannung | 12V, 24V, 110V, 220V (Anpassbar) |

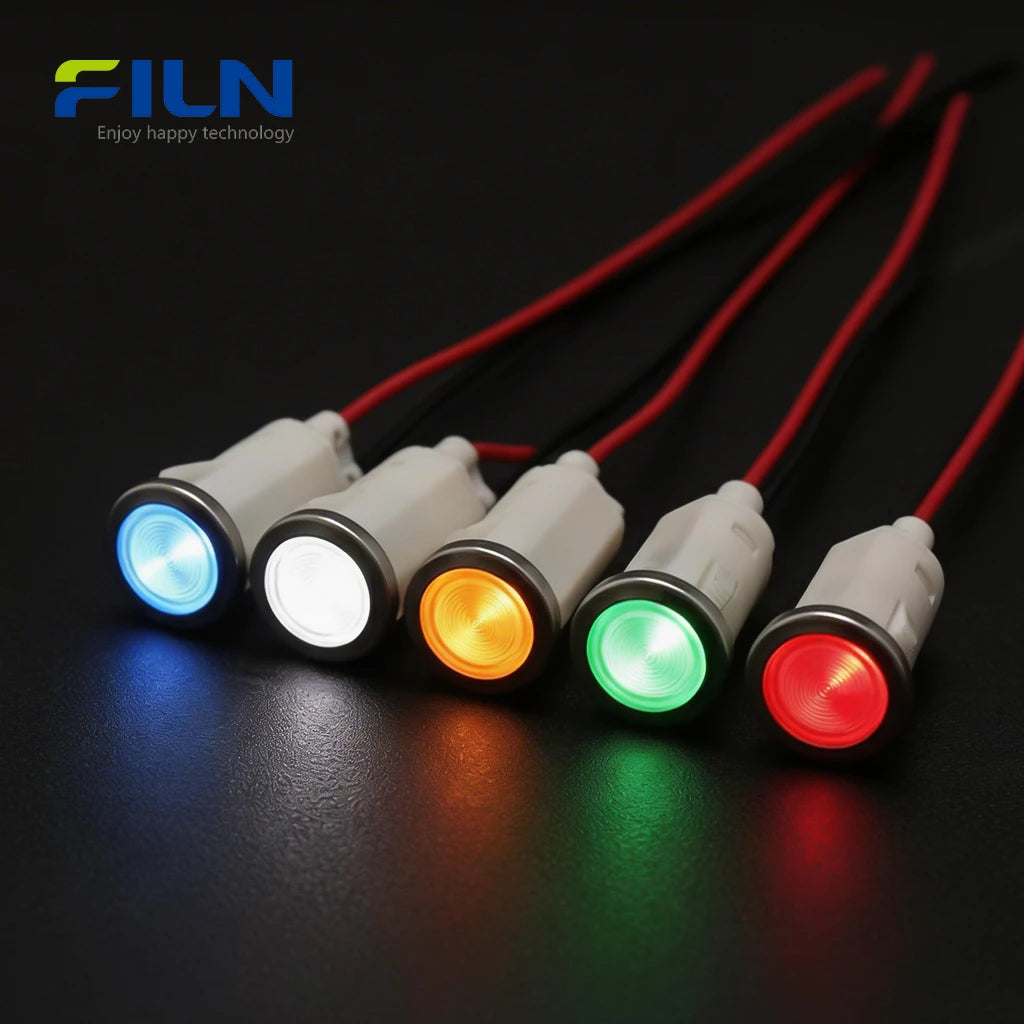

| LED-Farbe | Rot, Grün, Gelb, Blau, Weiß |
| Wasserdichtigkeit | IP65 (nur Gewindeversion) |
| Betriebstemperatur | -40℃ bis +80℃ |
| Lebensdauer | 60.000 Stunden |
| Installationsmethode | Schnappmontage |

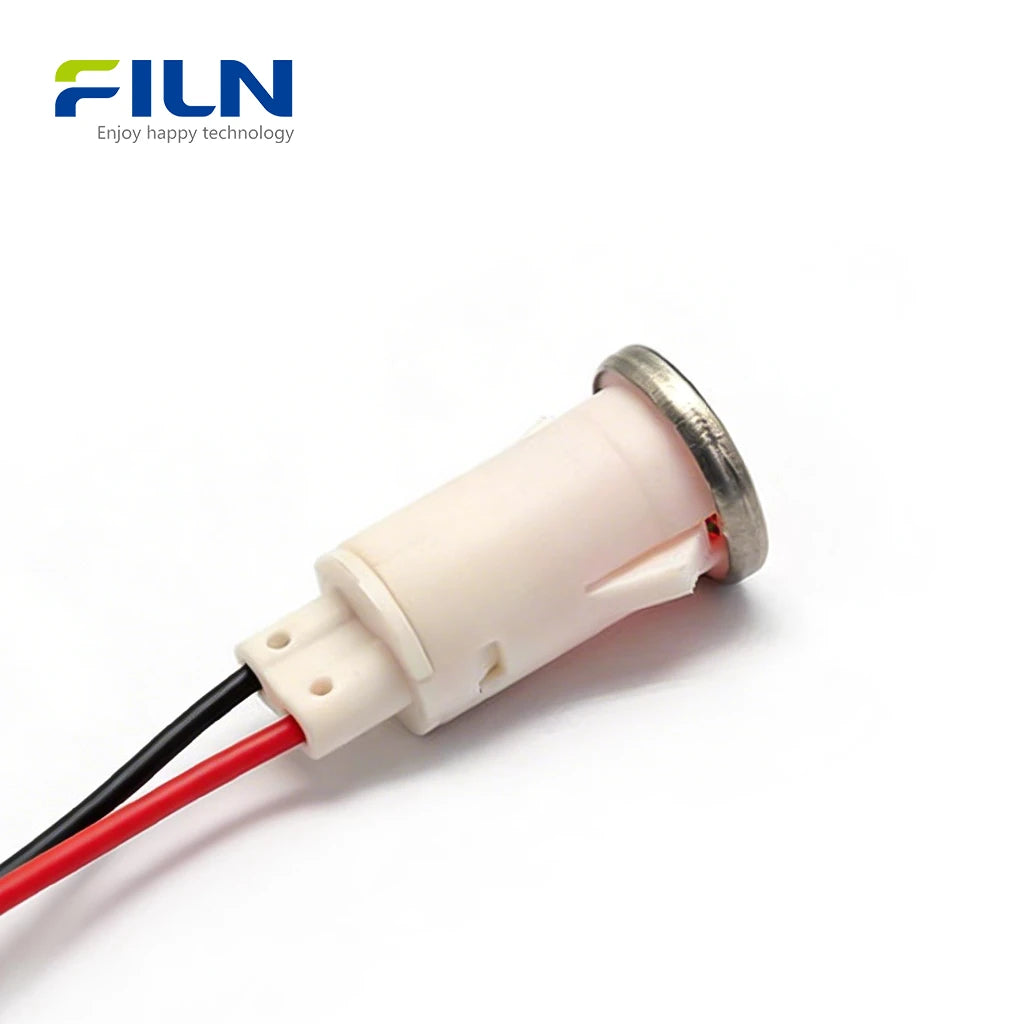

| Verkabelungsart | Vorverdrahteter Anschluss (15cm PVC) |
Zertifizierungen: ISO9001, CE, VDE, RoHS, SGS, UL
Nennbetriebsparameter
| Nennspannung | Angepasst (3V-380V) |
|---|---|
| Frequenz (AC) | 50～60Hz |
| Nennstrom | ≤20mA |
Materialien der Komponenten
| Komponentenname | Material |
|---|---|
| Gehäuse (Hülle) | PA66 Nylon |
| Lampenfassung | PA66 Nylon |
| Lampenschirm (Linse) | PC (Polycarbonat) |
| Lichtquelle | LED |
| Widerstand | Kohleschichtwiderstand |
| Anschluss/Kabel | 1007 PVC-Kabel (15 cm) |
Allgemeine Merkmale
| Isolationswiderstand | 1800V/5s |
|---|---|
| Lebensdauer | 60.000 Stunden |
| Relative Luftfeuchtigkeit | 45%~85% |
| Luftdruck | 86~106Kpa |
Elektrische Eigenschaften
| Testbedingung | DC500V 1min / 1500VAC 60s |
|---|---|
| Anforderung | ≥100MΩ / Kein Durchschlag |
Haltbarkeitseigenschaften
| Dauerbetriebszeit | 50.000h (Anforderung) |
|---|---|
| Testlast | 30mA 1000h |
Widerstandsverhalten
| Hohe Temperatur | 80℃ 96h |
| Niedrige Temperatur | -40℃ 96h |
| Feuchtigkeitsbeständigkeit | 40℃ 95%RH 96h |
Hauptmerkmale
- LED hohe Helligkeit: Ausgestattet mit hochwertigen LEDs für klare Signalstatusanzeige.
- Lange Lebensdauer: Ausgelegt für bis zu 60.000 Stunden Dauerbetrieb.
- Vorverdrahtetes Design: 15 cm lange Drahtenden für eine schnelle und bequeme elektrische Verbindung.
- PA66-Kunststoffgehäuse: Überragende Chemikalienbeständigkeit und elektrische Isolierung.
- Schnappmontage: Das Stecksystem reduziert den Installationsaufwand erheblich.
Anwendungen
- Industrielle Bedientafeln und Überwachungssysteme.
- Automatisierungsausrüstung und CNC-Werkzeugmaschinen.
- Schaltschränke und Stromverteilerkästen.
- Marineelektronik und Armaturenbrettanzeigen für Kraftfahrzeuge.
- Kommerzielle Geräte und medizinische Geräte.

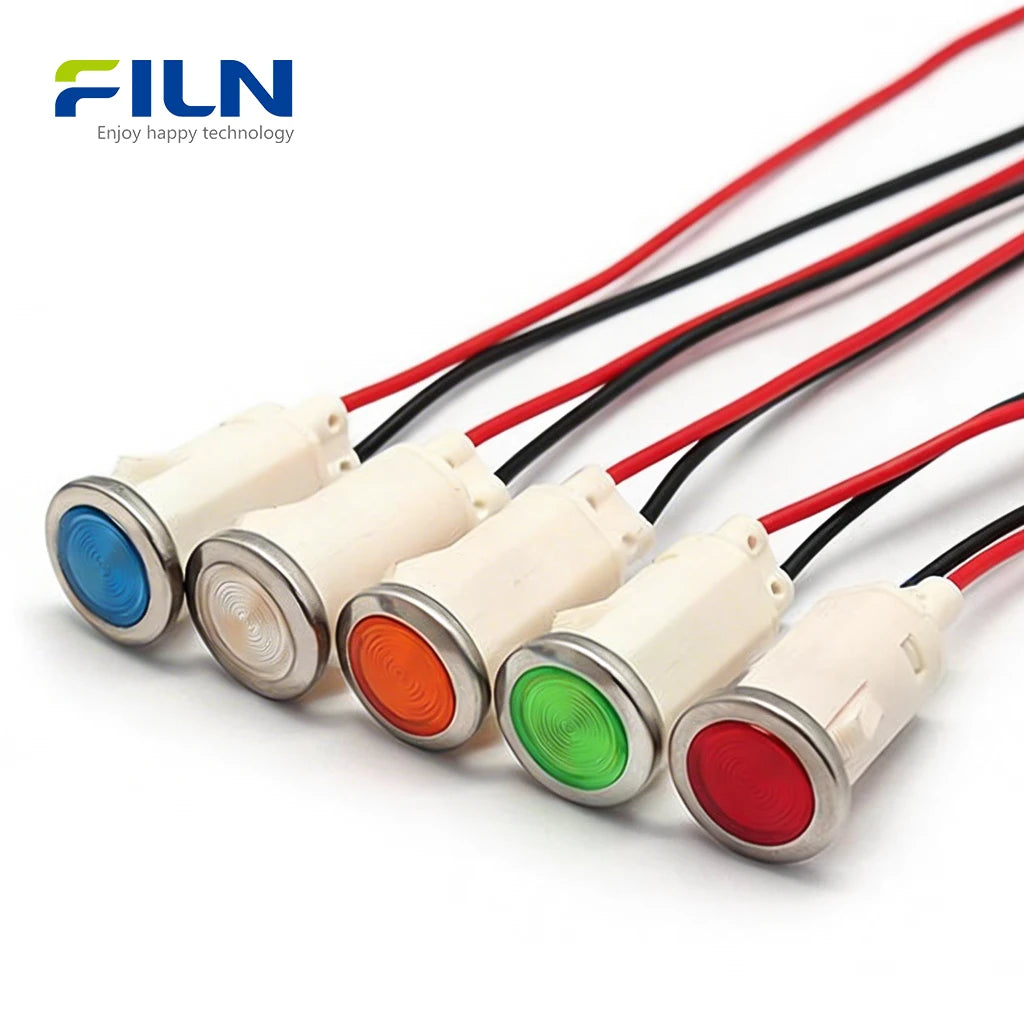

Installationsanleitung (Schnappmontage)
- Plattenausschnitt: Bereiten Sie ein präzises 12,5-mm-Loch auf der Montagefläche vor.
- Einsetzen: Schieben Sie die Kontrollleuchte von vorne durch das Loch.
- Verriegelung: Die flexiblen PA66-"Ohren" rasten ein und sichern die Leuchte an der Platte.
- Anschluss: Verbinden Sie die vorverdrahteten Leitungen gemäß der Nennspannung mit dem Stromkreis.
Branchenwissen: Auswahl von Kontrollleuchten
Die Wahl der richtigen Kontrollleuchte erfordert ein Verständnis der Kompromisse bei Material und Anschluss. Kunststoffanzeigen (PA66) sind korrosionsbeständig und kostengünstig, während Metallanzeigen eine hohe Schlagfestigkeit bieten.
Vorverdrahtet vs. Stifttyp: Vorverdrahtete Einheiten (direktes Kabeldesign) sind schneller zu installieren und bieten eine bessere Vibrationsfestigkeit, wodurch sie ideal für mobile Maschinen sind. Stifttypen (steckbar) ermöglichen eine einfachere Wartung, wenn die Leuchte häufig ausgetauscht werden muss.
Standarddefinitionen der LED-Farben:
• Rot: Notfall, Gefahr oder Stromkreisfehler.
• Grün: Sicherer, normaler Betrieb oder Stromkreis bereit.
• Gelb: Warnung, Vorsicht oder anormaler Zustand.
• Blau: Obligatorische Maßnahme oder besondere Aufmerksamkeit des Bedieners erforderlich.
• Weiß: Stromstatusanzeige oder Stromkreisüberwachung.
Direkte Lieferung ab Werk
Die FILN-Fabrik liefert Kontrollleuchten in großen Mengen mit vollständiger Anpassungsunterstützung:
- Spannung: Kundenspezifische Unterstützung von 3V - 380V.
- Kabel: Kundenspezifische Längen und Anschlüsse erhältlich.
- Branding: OEM/ODM-Dienstleistungen für industrielle Abnehmer.
Website: www.filn.com
E-Mail: inquiry@cnylin.com.cn
Häufig gestellte Fragen
1. Sind diese 12,5-mm-Kontrollleuchten mit Mengenrabatten erhältlich?
Ja, als direkter Werkslieferant bietet FILN gestaffelte Großhandelspreise für große Industrieaufträge.
2. Welchen Vorteil bietet die runde Hochkopflinse?
Das runde Hochkopfdesign bietet eine verbesserte seitliche Sichtbarkeit, sodass das Signal aus verschiedenen Winkeln auf einer Schalttafel sichtbar ist.
3. Kann ich diese für 110V AC-Systeme bestellen?
Ja, wir unterstützen mehrere Spannungen, einschließlich 12V, 24V, 110V und 220V AC/DC-Konfigurationen.
4. Warum wird PA66-Nylon für das Gehäuse verwendet?
PA66-Nylon bietet eine ausgezeichnete Wärmestabilität und Isolierung, wodurch es in elektrischen Umgebungen sicherer und haltbarer ist als Standardkunststoffe.
5. Ist die 15 cm Kabellänge anpassbar?
Absolut. Wir können Kabel in jeder gewünschten Länge (z.B. 50cm, 1m) herstellen, passend zu Ihrem spezifischen Schranklayout.
6. Wie verhält sich die Schnappmontage im Vergleich zur Schraubmontage?
Die Schnappmontage ist viel schneller zu installieren, da sie keine Werkzeuge oder Muttern erfordert, obwohl Gewindeschraubmodelle höhere IP-Schutzarten bieten.
7. Was stellt eine gelbe Kontrollleuchte dar?
In industriellen Umgebungen weist Gelb typischerweise auf eine nicht kritische Anomalie oder einen Warnzustand hin, der die Aufmerksamkeit des Bedieners erfordert.
8. Sind diese Anzeigen mit internen Widerständen ausgestattet?
Ja, alle LED-Anzeigen enthalten die notwendigen Widerstände für die angegebene Spannung, um eine lange Lebensdauer und stabile Helligkeit zu gewährleisten.
9. Sind FILN-Kontrollleuchten UL-zertifiziert?
Ja, unsere Produkte tragen wichtige Zertifizierungen wie UL, CE und VDE für die globale Konformität.
10. Was ist die Mindestbestellmenge für kundenspezifische Spannungsanzeigen?
Kontaktieren Sie unser Vertriebsteam unter inquiry@cnylin.com.cn für spezifische MOQ-Details, da wir bei Industrieaufträgen flexibel sind.
