Produktübersicht

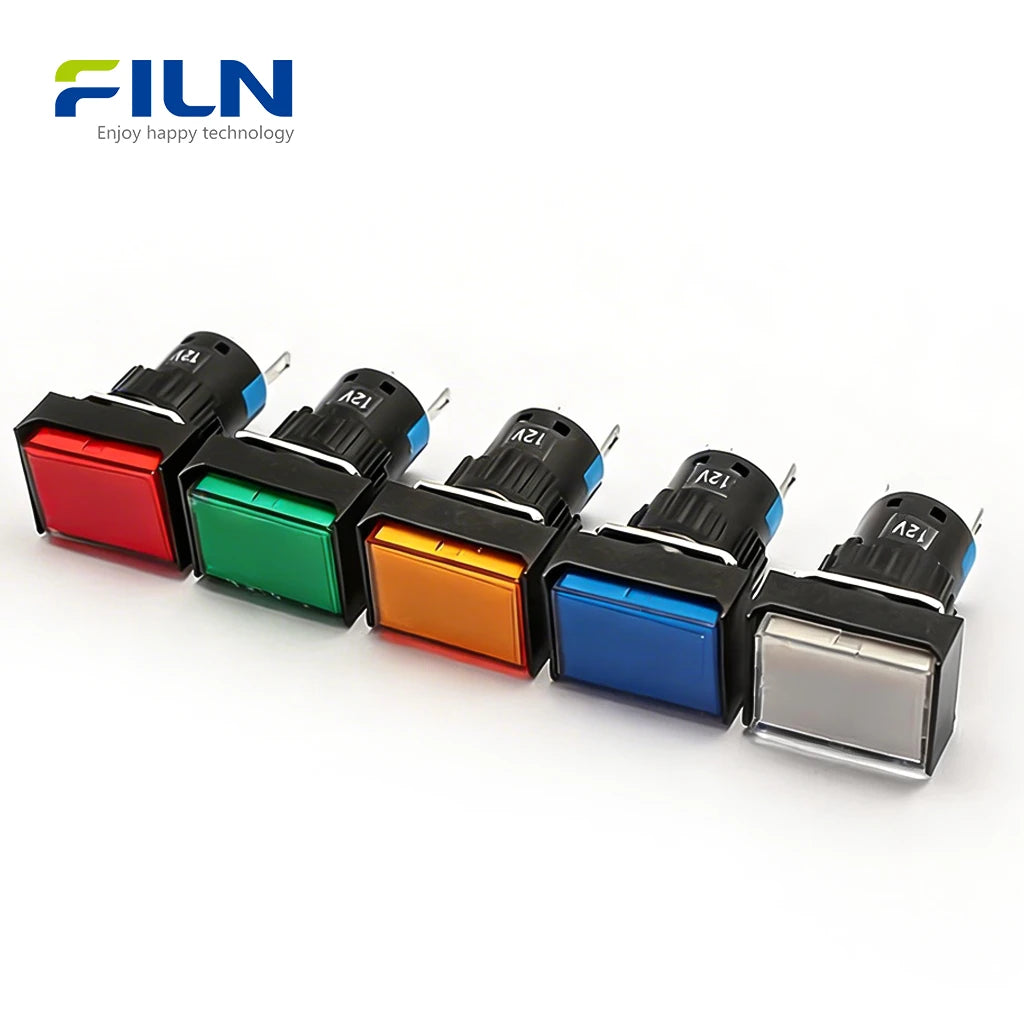

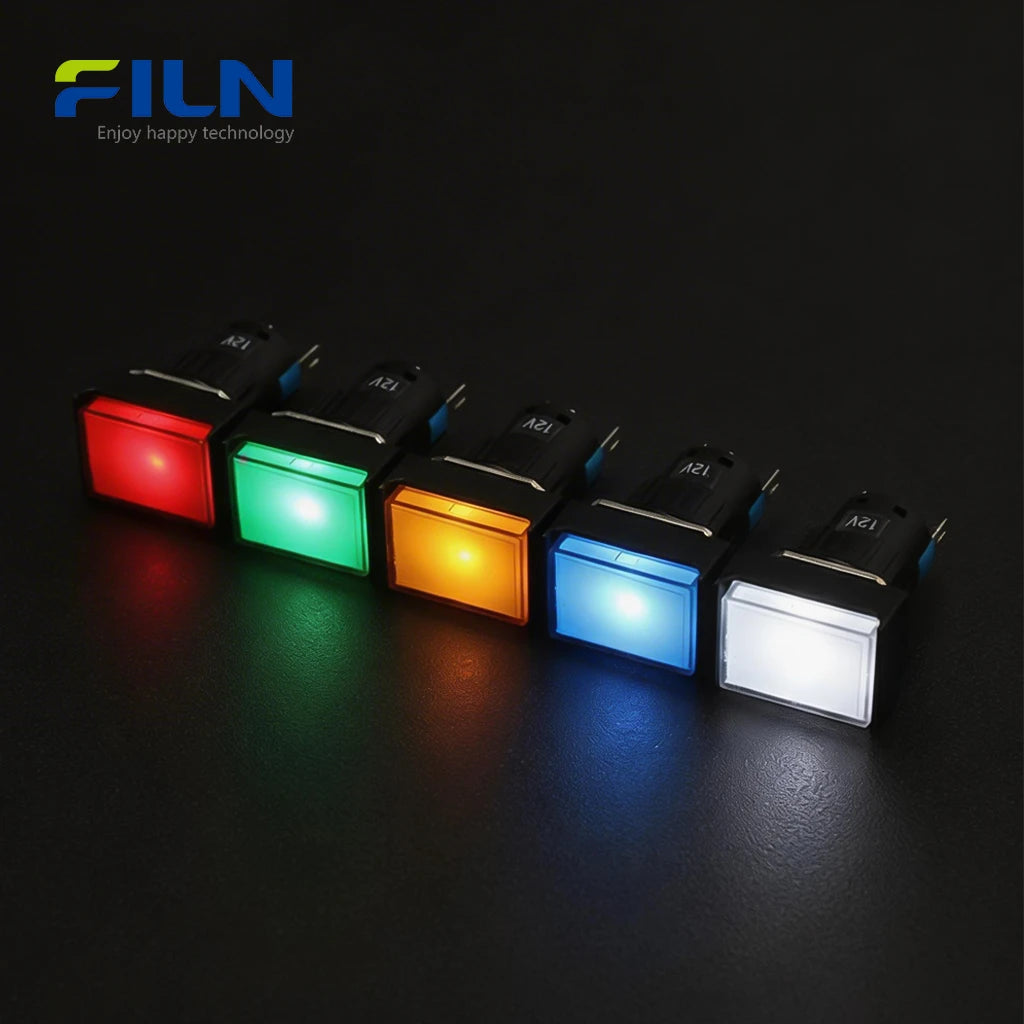

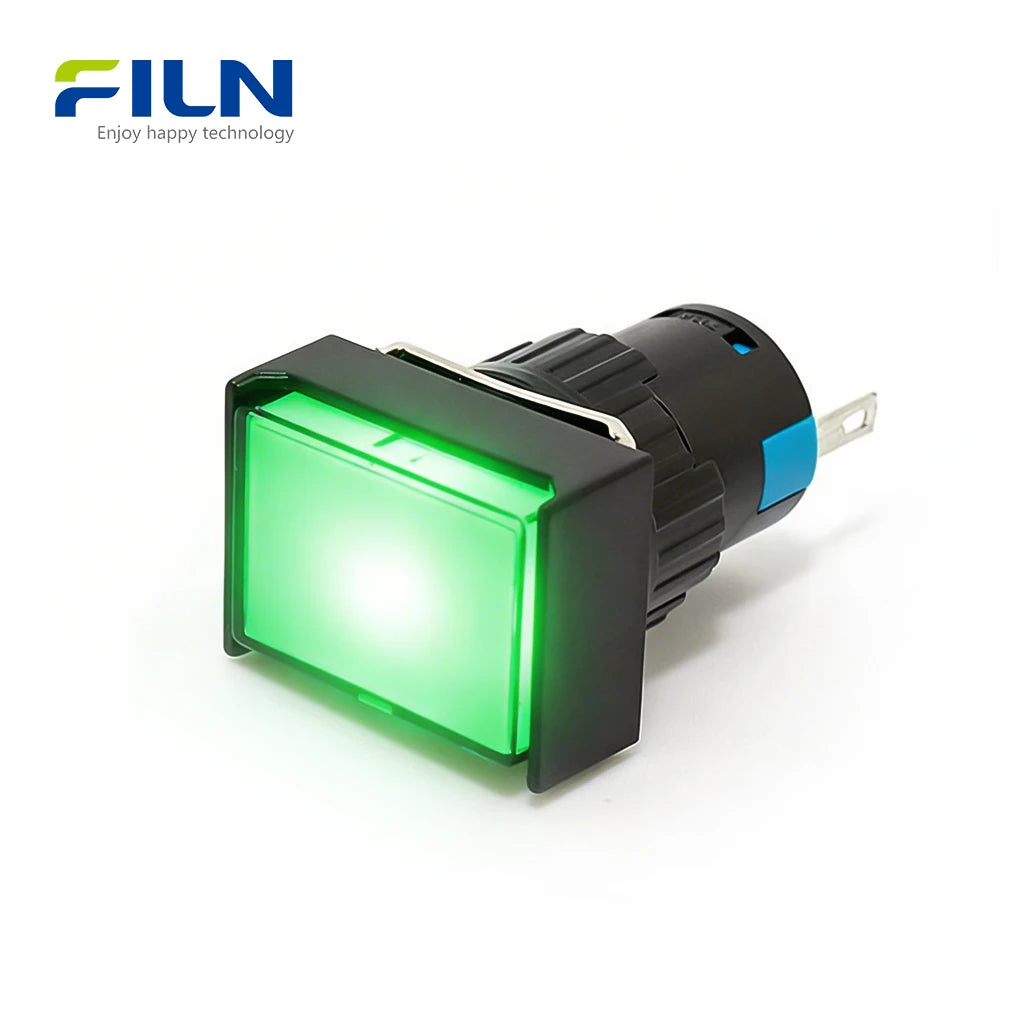

Die grüne LED-Kontrollleuchte 220V (Modell: FL1P-16NJ-5) ist eine hochwertige industrielle Signalkomponente, die für eine gut sichtbare Panelüberwachung entwickelt wurde. Mit ihrem einzigartigen Design als rechteckige Signal-Hochkopflampe bietet sie eine größere Leuchtfläche im Vergleich zu Standard-Rundleuchten. Dieses 16mm rechteckige Kunststoff-Anzeigelicht wird aus hochwertigem PA66-Nylon gefertigt und bietet hervorragende elektrische Isolierung und Hitzebeständigkeit. Ausgestattet mit einem 2-poligen Klemmen-LED-Indikator 220V-Sockel gewährleistet es eine sichere und stabile Verbindung für Industriemaschinen. Dieses Produkt ist direkt ab Werk FILN erhältlich, zertifiziert nach ISO9001, CE, VDE, RoHS, SGS, UL und IP65. Ideal für CNC-Maschinen und Automatisierungsschränke, kombiniert es lange Lebensdauer mit einfacher Installation.
Kurzspezifikationen
| Befestigungsbohrung | 16mm (0,63 Zoll) |
|---|---|
| Spannung | 12V, 24V, 110V, 220V |
| LED-Farbe | Grün (Rot, Gelb, Blau, Weiß verfügbar) |
| Wasserdichtigkeit | Kopf IP65 |
| Betriebstemperatur | -40℃ ～ +80℃ |
| Verdrahtungstyp | 2-polige Klemme (2,8mm) |
| Installation | Schraubmutternmontage |
Materialkonstruktion
| Komponentenname | Material |
|---|---|
| Gehäuse (Hülle) | PA66 Nylon |
| Lampenfassung | PA66 Nylon |
| Lampenschirm | PC (Polycarbonat) |
| Leuchtmittel | Hochhelligkeits-LED |
| Widerstand | Kohlefilm-Widerstand |
| 2,8mm Klemme | Messing H59 |
Nenn-Betriebsparameter
| Nennspannung | Angepasst (Standard 220V) |
|---|---|
| Frequenz (AC) | 50～60Hz |
| Nennstrom | ≤20mA |
Allgemeine Eigenschaften
| Artikel | Parameter |
|---|---|
| Isolationswiderstand | 1800V/5s |
| Lebensdauer | 60.000h |
| Relative Luftfeuchtigkeit | ≤85% bei +40℃ |
| Luftdruck | 86~106Kpa |
| Lagertemperatur | -40℃ ～ +80℃ |
Technische Leistung
| Prüfart | Bedingung | Ergebnis |
|---|---|---|
| Spannungsfestigkeit | 1500VAC / 5mA / 60s | Kein Durchschlag |
| Isolationswiderstand | DC500V / 1 Minute | ≥100MΩ |
| Haltbarkeit | 30mA / 1000h | 50.000h stabil |
Hauptmerkmale

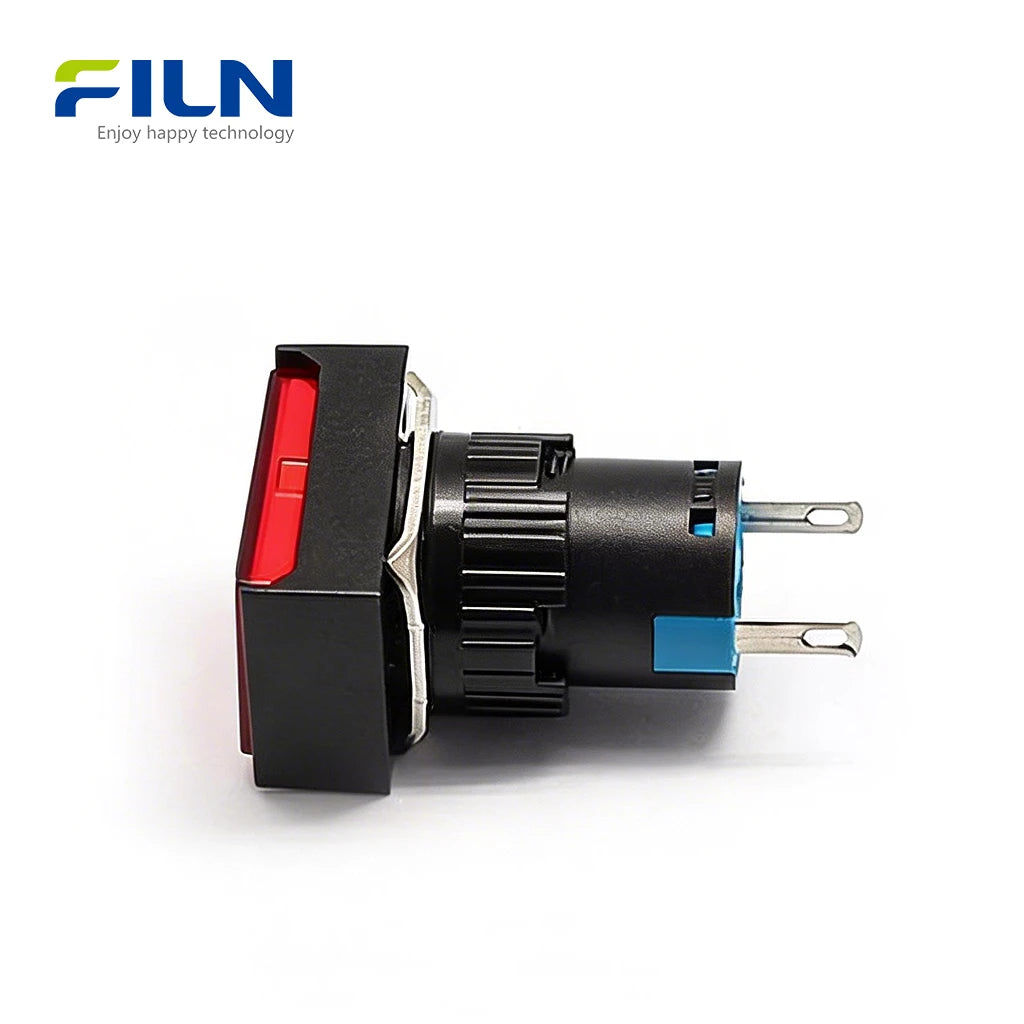

- Rechteckiger Hochkopf: Bietet ein unverwechselbares visuelles Profil und eine größere Signalfläche für moderne Paneldesigns.
- PA66-Nylon-Vorteil: Leicht und dennoch langlebig, bietet überlegene Isolierung im Vergleich zu Metallanzeigen.

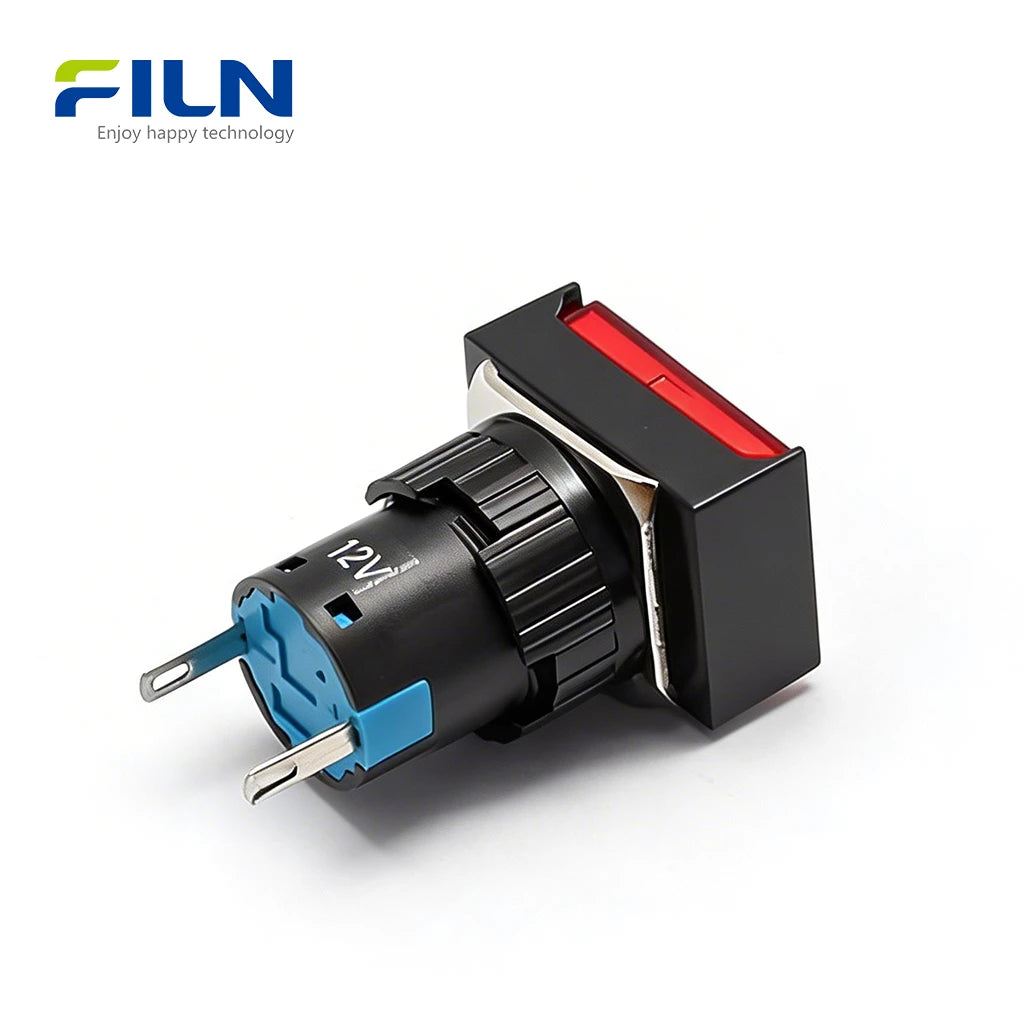

- Stiftklemmenanschluss: Der 2,8 mm 2-polige Klemmen-LED-Indikator 220V ermöglicht ein schnelles Trennen und eine sauberere Kabelverwaltung als festverdrahtete Kabel.
- IP65-Schutz: Der Kopf ist vollständig abgedichtet, um das Eindringen von Staub und Feuchtigkeit in rauen Werkstattumgebungen zu verhindern.
- Effiziente LED-Quelle: Bietet 60.000 Stunden Lebensdauer bei extrem geringem Stromverbrauch.
Bedeutung der Signalfarben
- Grün: Zeigt "Bereit", "Normalbetrieb" oder "Sicher zum Fortfahren" an.
- Rot: Not-Aus, Gefahrenmeldungen oder kritische Systemfehler.
- Gelb: Achtung, Prozessübergänge oder nicht kritische Warnungen.
- Blau: Obligatorische Wartungsmaßnahmen oder Status der Fernsystemüberwachung.
- Weiß: Überprüfung der Stromversorgung oder neutraler Überwachungsstatus.
Installationsanleitung
- Bereiten Sie die Platte vor, indem Sie ein 16 mm (0,63") großes Loch bohren.
- Führen Sie die rechteckige Signal-Hochkopflampe von der Vorderseite der Platte durch das Loch ein.
- Befestigen Sie die Lampe, indem Sie die Kunststoffmutter von der Rückseite der Platte aufschrauben.
- Ziehen Sie die Mutter fest, bis die Lampe fest an der Plattenoberfläche sitzt.
- Verbinden Sie Ihren Stromkreis mit den 2,8 mm Stiftklemmen an der Rückseite.
Was ist eine grüne LED-Kontrollleuchte 220V?
Eine grüne LED-Kontrollleuchte 220V ist eine wesentliche visuelle Schnittstelle, die dazu dient, zu bestätigen, dass industrielle Geräte sicher betrieben werden. Das 16 mm rechteckige Kunststoff-Anzeigelicht-Design ist besonders beliebt in modularen Steuerungssystemen. Der Hauptvorteil eines Stiftklemmen-Designs gegenüber einem Kabelanschluss ist die Flexibilität; es ermöglicht Ingenieuren die Verwendung von Crimpverbindern für eine schnelle Wartung und verhindert das Durcheinander von Kabeln bei komplexen Schaltschrankbauten. Hergestellt aus PA66-Nylon, bieten diese Indikatoren die notwendige chemische Beständigkeit und Haltbarkeit, die für die Industriestandards von 2026 erforderlich sind.
Vorteil der FILN-Fabrik direkt
Als spezialisierter Hersteller von grünen LED-Kontrollleuchten 220V bietet FILN umfassende Anpassungsdienste:
- Spannungsoptionen von 3V bis 380V
- Kundenspezifische Klemmen- und Steckverbindertypen
- Kundenspezifische Kabellängen für vorverdrahtete Modelle
- Schneller weltweiter Versand für B2B-Beschaffung
Offizielle Website: www.filn.com
Anfrage-E-Mail: inquiry@cnylin.com.cn
Häufig gestellte Fragen
1. Welchen Vorteil bietet das rechteckige Hochkopfdesign?
Der rechteckige Kopf bietet eine größere Oberfläche für die Lichtstreuung, wodurch der Status im Vergleich zu kleinen runden Köpfen aus der Ferne leichter zu erkennen ist.
2. Warum wird PA66-Kunststoff anstelle von Metall für eine 220V-Anzeige verwendet?
PA66 bietet eine hervorragende elektrische Isolierung, reduziert das Risiko von Kurzschlüssen bei Hochspannungsanwendungen (220V) und ist korrosionsbeständig.
3. Kann ich eine Drahtleitungsleuchte durch diese Stiftklemmenversion ersetzen?
Ja, vorausgesetzt, Ihr Panel hat 16mm-Löcher. Sie benötigen lediglich 2,8mm Flachstecker für die Verkabelung.
4. Ist die grüne Farbe spezifisch für "Eingeschaltet"?
Normalerweise ja. In Industriestandards bedeutet Grün einen sicheren oder betriebsbereiten Zustand.
5. Bietet FILN andere Spannungen für dieses rechteckige Modell an?
Ja, wir können den internen Widerstand für 12V, 24V, 110V oder 220V nach Ihren Bedürfnissen anpassen.
6. Welchen Wasserdichtigkeitsgrad hat der FL1P-16NJ-5?
Der vordere Teil der Anzeige ist IP65-zertifiziert, was bedeutet, dass er staubdicht und gegen Wasserstrahlen geschützt ist.
7. Wie befestige ich die Anzeige an der Platte?
Das 16mm-Gehäuse ist mit einem Gewinde versehen; Sie ziehen einfach die mitgelieferte sechseckige Kunststoffmutter von der Rückseite der Platte fest.
8. Sind diese LEDs mit Wechsel- und Gleichstrom kompatibel?
Die meisten unserer 220V-Modelle sind für Wechselstrom ausgelegt, aber wir können auf Anfrage AC/DC-Universalmodelle liefern.
9. Wie dick darf die Platte maximal sein, auf der sie montiert werden kann?
Dieses Modell eignet sich typischerweise für Platten mit einer Dicke von bis zu 8 mm.
10. Kann ich diese in großen Mengen für die OEM-Fertigung bestellen?
Ja, FILN ist auf B2B-Lieferungen spezialisiert und bietet erhebliche Rabatte für Großbestellungen direkt ab Werk.
