Wippschalter-Zeichnung
Was ist ein EIN-AUS-Wippschalter?

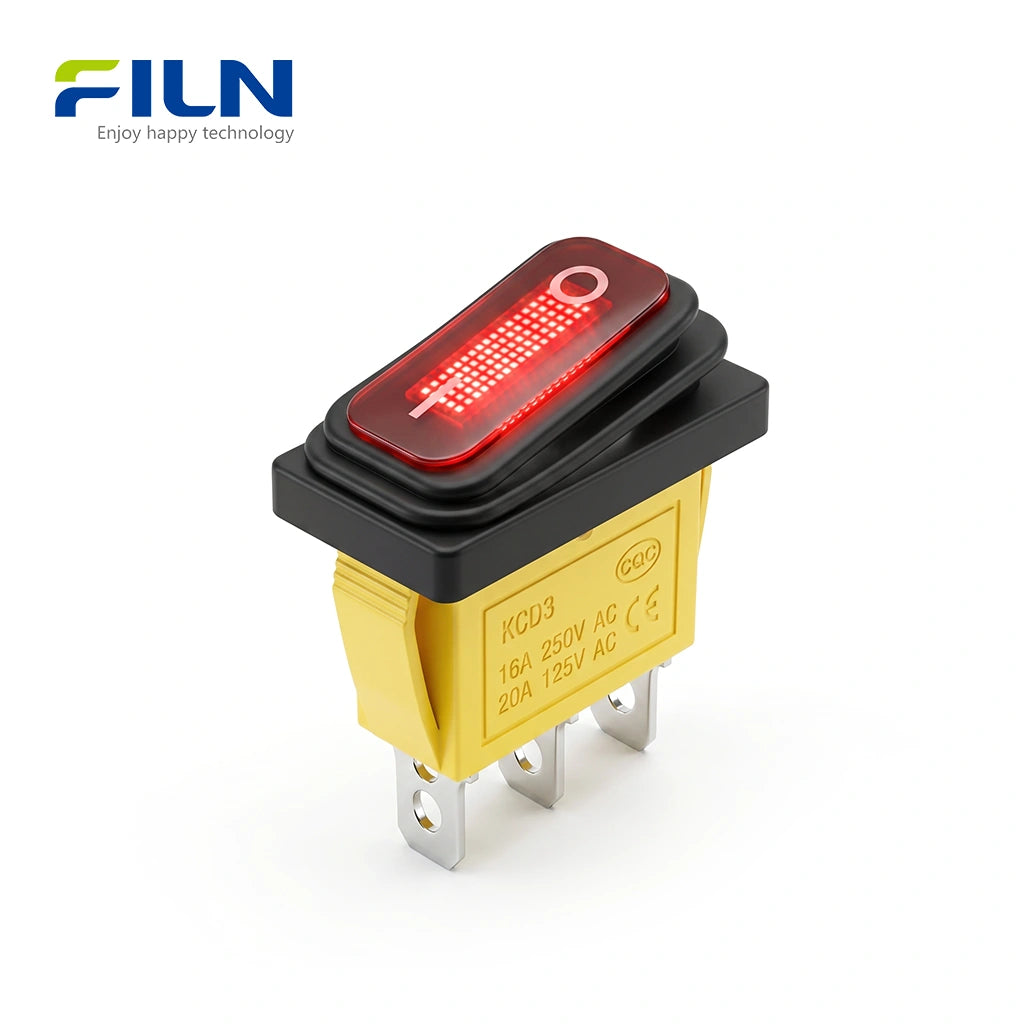

Ein Ein-Aus-Wippschalter ist eine elektromechanische Standardkomponente, die den Stromfluss steuert, indem sie zwischen zwei Zuständen hin- und herschwenkt. Das KCD3-Modell ist ein rechteckiger Schalter zur Schnappmontage, der über eine 3-polige Konfiguration verfügt, die eine interne Beleuchtung zur Statusrückmeldung in dunklen oder schlecht beleuchteten Industrieumgebungen unterstützt.

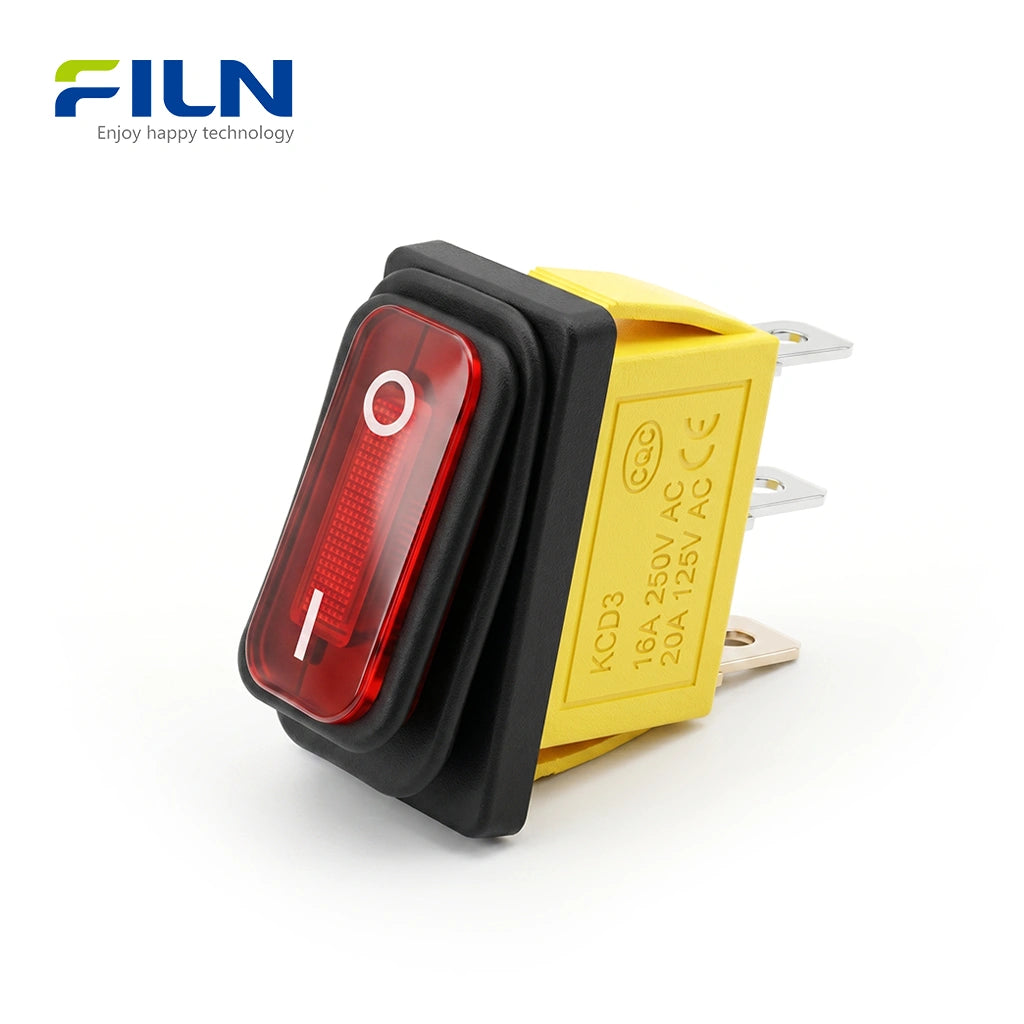

Produktübersicht

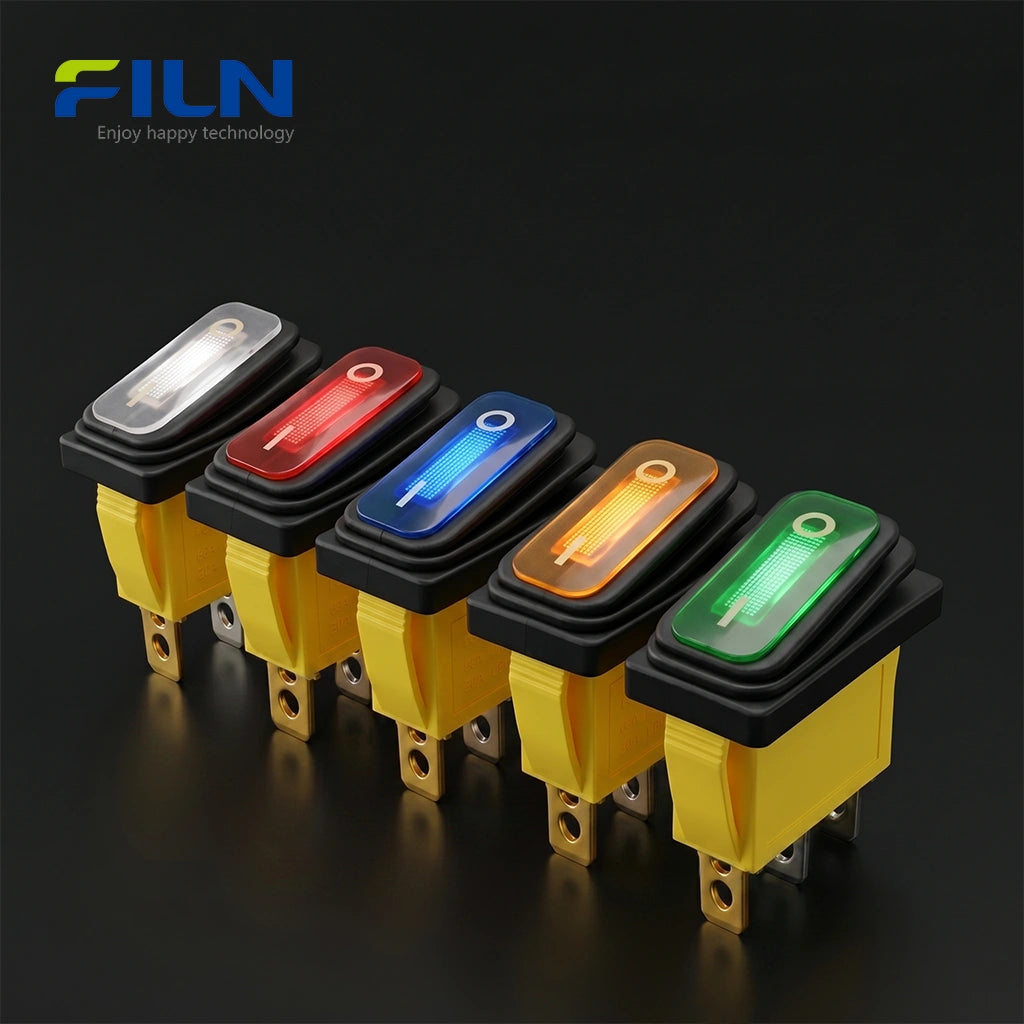

Der FL3-KCD3-0111-11N ist ein leistungsstarker Ein-Aus-Wippschalter, der für Zuverlässigkeit bei globalen Leistungsstandards (5V bis 220V) entwickelt wurde. Dieser von FILN hergestellte Schalter verfügt über renommierte Zertifizierungen wie ISO9001, CE, VDE, RoHS, SGS, UL und IP65. Er ist für Hochleistungsanwendungen in Küchengeräten, medizinischen Geräten und industriellen Schaltanlagen konzipiert und verfügt über ein 3-poliges Anschlussklemmensystem für eine einfache Verkabelung und gut sichtbare LED-Anzeigen, die in Rot, Grün, Gelb, Blau und Weiß erhältlich sind. Sein robustes ABS- und PA66-Gehäuse gewährleistet eine mechanische Lebensdauer von über 10.000 Zyklen, was ihn zur bevorzugten Wahl für die B2B-Beschaffung und Systemintegration macht.
Kurze Spezifikationen
| Modellnummer | FL3-KCD3-0111-11N |
| Größe des Montagelochs | 28mm x 11mm (1.1" x 0.43") |
| Schaltfunktion | EIN-AUS |
| LED-Farben | Rot, Grün, Gelb, Blau, Weiß |
| Betätigerform | Rechteckig (KCD3 Standard) |
| Verdrahtungsmethode | 3-Pin-Schnellanschlussklemmen (Flachstecker) |
Leistungsparameter
| Parameter | Bewertung / Wert |
|---|---|
| Funktion | EIN-AUS (SPST beleuchtet) |
| Nennspannung | 30A 250VAC / 18(12)A 125VAC |
| Kontaktwiderstand | ≤ 50mΩ |
| Isolationswiderstand | ≥ 100mΩ / 500VDC |
| Durchschlagsfestigkeit | 1500VAC / 5mA 60s |
| Elektrische Lebensdauer | 10.000 Zyklen |
| Betriebstemperatur | -40°C bis +125°C (40T125) |
| Schutzart | IP65 / IP66 |
| Zertifizierungen | UL, VDE, CE, RoHS, ISO9001 |
Komponentenmaterialien
| Zubehörname | Materialspezifikation |
|---|---|
| Transparente Folie / Betätiger | Polycarbonat (PC) |
| Oberer Sockel / Halter | Flammhemmendes ABS |
| Unterer Sockel | Hochtemperatur-Nylon PA66 |
| Anschlüsse / Pins | H62 Messing (versilbert/verzinnt) |
| Interne Kontakte | Silberlegierung AgCdO12 |
| Lichtquelle | Langlebige LED / Neonlampe |
Allgemeine Eigenschaften
| Anwendung | Allgemeiner Einsatz für Wippschalter der Serien KCD4/KCD3. |
| Betriebstemperatur | -40°C ～ +125°C |
| Luftfeuchtigkeit | 45% ～ 85% RH |
| Testbedingungen | Umgebung: 5-35°C; Druck: 86-106Kpa |
Detailliertes technisches Verhalten
| Projekt | Zustand & Anforderung |
|---|---|
| Mechanische Lebensdauer | 20.000 Betätigungen (60 Zyklen/min) |
| Elektrische Lebensdauer | 10.000 Betätigungen bei Nennlast |
| Lötbarkeit | 235±5°C für 3s; >90% Abdeckung |
| Durchschlagsfestigkeit | 1500VAC/60S; kein Durchschlag |
| Witterungsbeständigkeit | 72h bei 125°C; 96h bei 95% Luftfeuchtigkeit |
Industrielle und Verbraucheranwendungen
- Haushaltsgeräte: Kaffeemaschinen, Heißluftfritteusen, Wasserspender und Staubsauger.
- Büroausstattung: Drucker, Aktenvernichter und Power Distribution Units (PDU).
- Industrielle Steuerung: Verteilerkästen, Prüfgeräte und Verpackungsmaschinen.
- Medizinische Geräte: Zentrifugen, Vernebler und Leistungssteuerungen für die bildgebende Diagnostik.
- Transport: Wohnmobilbeleuchtung, Navigationslichter für Schiffe (IP65-Modelle) und Armaturenbrettsteuerungen.
Installationsanleitung
- Plattenvorbereitung: Schneiden Sie ein rechteckiges Loch von 28 mm x 11 mm in Ihre Montagefläche.
- Verkabelung: Verbinden Sie die Stromleitung mit dem mittleren Pin, die Last mit dem unteren Pin und die Erdung/Nullleiter mit dem oberen goldenen Pin für die Beleuchtung.

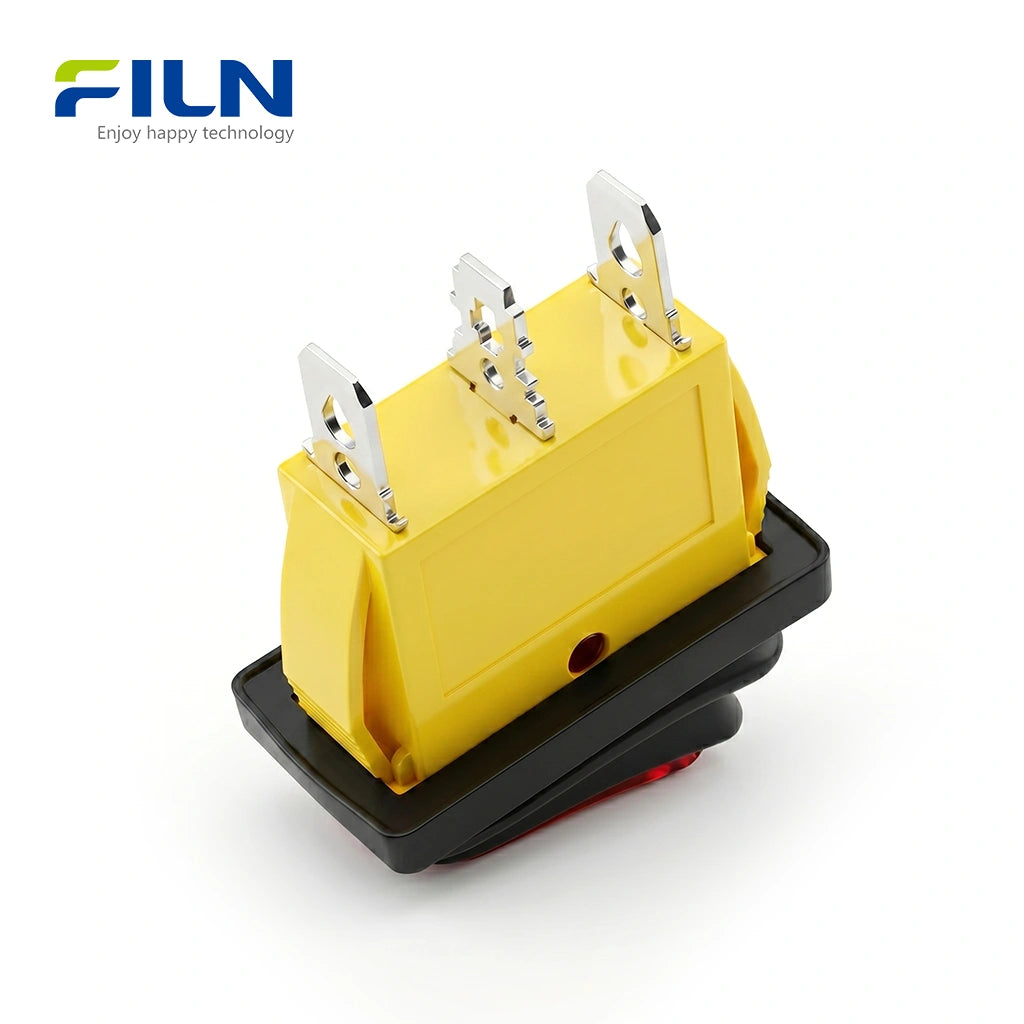

- Schnappmontage: Richten Sie den Schalter aus und drücken Sie ihn von der Vorderseite der Platte in den Ausschnitt, bis die Seitenclips einrasten.
- Testen: Schalten Sie den Schalter in die EIN-Position; die interne LED sollte aufleuchten und das Gerät sollte sich einschalten.
Detailliertes Schaltplan und Anschlussanleitung für 3-poligen beleuchteten Wippschalter
Ein Schaltplan für einen 3-poligen beleuchteten Wippschalter ist eine grundlegende Ressource für technische Mitarbeiter, die Schaltungen entwerfen, die eine visuelle Statusrückmeldung erfordern. Im Gegensatz zu Standardmodellen ohne Beleuchtung verfügt ein beleuchteter Wippschalter über eine eingebaute Lampe, die eine sofortige Bestätigung des Schaltzustands liefert. Diese Anleitung bietet den präzisen Schaltplan und die technische Logik, die für die Integration dieser Komponenten in Ihre Stromversorgungssysteme erforderlich sind.

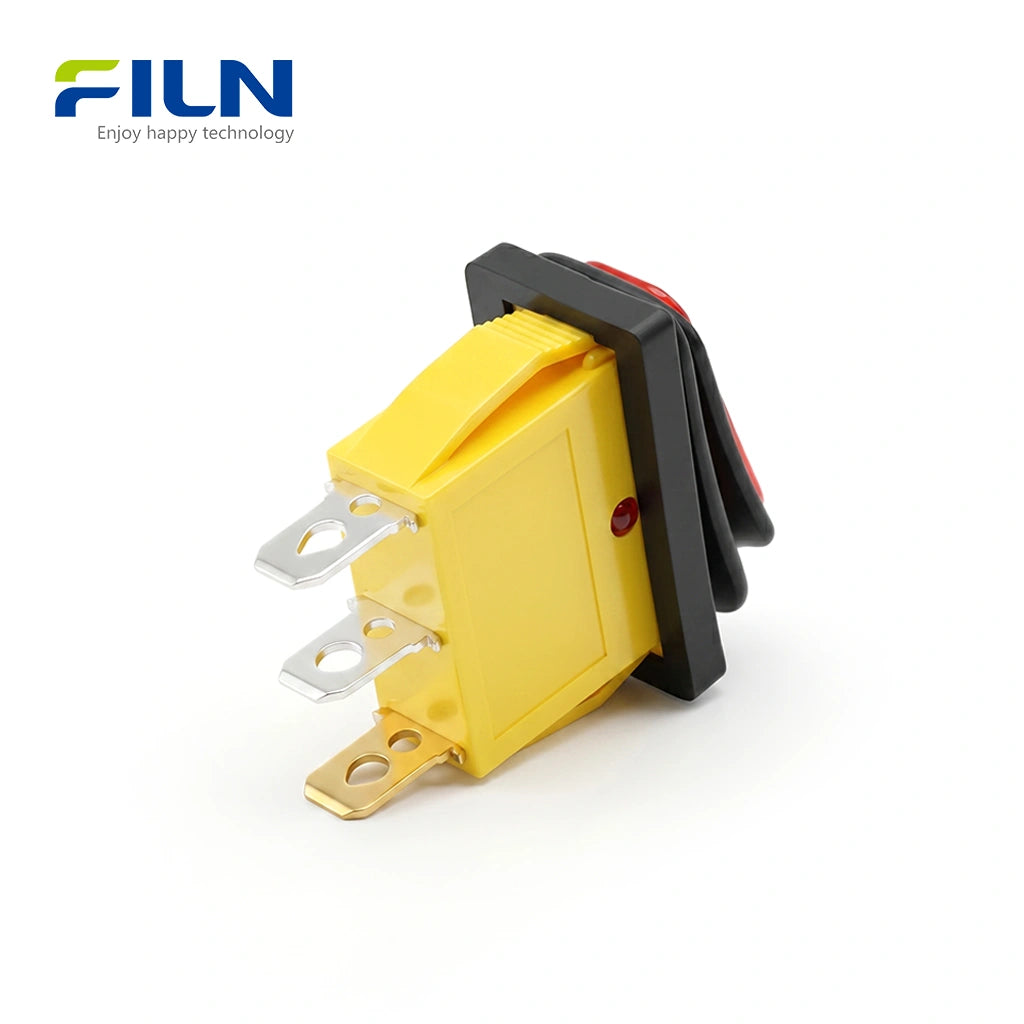

So verdrahten Sie einen 3-poligen beleuchteten Wippschalter: Anschlussschritte
Um sicherzustellen, dass die interne LED oder Neonlampe neben Ihrem Gerät korrekt funktioniert, befolgen Sie diese spezielle Anschlusskonfiguration:
- 1. Stromzufuhr (Line Terminal): Verbinden Sie den Pluspol (+) von Ihrer Stromversorgung mit dem mittleren Pin des Schalters. Dieser Anschluss dient als gemeinsamer Eingangspunkt für den Strom.
- 2. Lastanschluss (Geräteanschluss): Verbinden Sie den unteren Pin mit dem Pluspol Ihres Geräts (z.B. Motor, Lampe oder Industrieanlage). Wenn der Schalter betätigt wird, wird der Strom vom mittleren Pin zu diesem Anschluss geleitet.
- 3. Erdungsanschluss (Lampenanschluss): Verbinden Sie den oberen Pin (oft goldfarben) direkt mit dem Minuspol (-) der Stromquelle. Diese dedizierte Verbindung schließt den Stromkreis für das interne Licht. Ohne dieses Erdungskabel schaltet der Schalter das Gerät, leuchtet aber nicht.
Schalterbetrieb und LED-Logik
| Schalterzustand | Gerätestatus | Status der internen LED |
|---|---|---|
| Normal (Aus) | AUS (Offener Stromkreis) | AUS (Dunkel) |
| Drücken (Ein) | EIN (Geschlossener Stromkreis) | EIN (Beleuchtet) |
Technische Überlegungen und Vorsichtsmaßnahmen
- Spannungsspezifität: Beleuchtete Schalter sind für bestimmte Spannungen (z.B. 12V DC, 110V AC oder 220V AC) ausgelegt. Der Anschluss eines Niedervolt-DC-LED-Schalters an Hochvolt-AC führt zu einem sofortigen Komponentenausfall.
- Anschlussidentifikation: Identifizieren Sie immer den Erdungsstift (normalerweise Messing oder Gold), bevor Sie Strom anlegen. Ein falsches Vertauschen der Plus- und Erdungsanschlüsse kann zu einem Kurzschluss führen, wenn der Schalter in die "Ein"-Position geschaltet wird.
- Strombelastbarkeit: Stellen Sie sicher, dass der Nennstrom des Schalters (z.B. 15A 250VAC) höher ist als die maximale Stromaufnahme Ihres Geräts, um eine Überhitzung oder ein Schmelzen der Anschlüsse zu verhindern.
- Zuverlässige Verbindung: Verwenden Sie hochwertige isolierte Flachstecker oder fachgerechtes Löten, um eine widerstandsarme Verbindung aufrechtzuerhalten und eine langfristige elektrische Stabilität zu gewährleisten.
Abbildung 1: Standard-Schaltplan für einen 3-poligen beleuchteten Wippschalter
Branchenwissen: Wie es funktioniert
Die Frage "wie ein Wippschalter funktioniert" lässt sich am besten durch seine interne Mechanik erklären. Wenn der Wippschalter gedrückt wird, bewegt ein interner federbelasteter "Wipp"-Mechanismus eine bewegliche Kontaktplatte gegen einen festen Anschluss. In einer beleuchteten Version enthält der Schalter eine kleine LED- oder Neonlampe, die zwischen dem Ausgangsanschluss und einem dritten Erdungsstift angeschlossen ist. Dadurch wird sichergestellt, dass das Licht nur dann eingeschaltet wird, wenn der Stromkreis geschlossen ist (EIN-Position), was ein visuelles Sicherheitssignal für Hochspannungssysteme liefert.
FILN Direktversorgung ab Werk
FILN ist ein spezialisierter Hersteller, der umfassende Anpassungs- und Großhandelslösungen für elektrische Steuerkomponenten anbietet.
- Keine Mindestbestellmenge (MOQ): Unterstützung kleiner Prototypen und großer Produktionsläufe.
- Schnelle Lieferzeiten: Weltweiter Versand von unserer ISO9001-zertifizierten Anlage.
- Anpassung: Spannungspegel, Kabellängen und kundenspezifische Steckverbinder auf Anfrage erhältlich.
Offizielle Website: www.filn.com
Kontaktieren Sie uns: inquiry@cnylin.com.cn
Häufig gestellte Fragen
1. Was ist ein 3-poliger beleuchteter Wippschalter?
Ein 3-poliger beleuchteter Wippschalter ist ein EIN-AUS-Steuergerät, das eine interne LED- oder Neonleuchte zur Statusanzeige enthält.
2. Wie verdrahtet man einen KCD3 Ein-Aus-Wippschalter mit Licht?
Verbinden Sie die Stromversorgung mit dem mittleren Pin, die Last mit dem unteren Pin und das Neutral-/Erdungskabel mit dem oberen goldfarbenen Pin.
3. Kann ich einen 220V-Wippschalter für 12V DC verwenden?
Der Schalter schaltet den Strom, aber die 220V-Lampe leuchtet nicht auf. Für 12V-Systeme wählen Sie einen Schalter mit einer 12V-LED.
4. Welchen Vorteil bietet das rechteckige KCD3-Design?
Es bietet eine größere Oberfläche für eine einfachere Bedienung und eine Standard-Montagegröße (28x11mm), die für die meisten Industrieplatten geeignet ist.
5. Wie lange hält die LED?
Unsere LEDs in Industriequalität sind für bis zu 50.000 Betriebsstunden ausgelegt und überdauern damit die mechanischen Komponenten des Schalters.
6. Ist die Installation einfach?
Ja, es wird eine Schnappmontage verwendet. Schieben Sie den Schalter einfach in die vorgeschnittene Öffnung, und die seitlichen Clips sichern ihn automatisch.
7. Welche Materialien werden beim Bau verwendet?
Wir verwenden PA66 für die Basis (Hitzebeständigkeit), ABS für den Betätiger und Silber-Cadmiumoxid für die Kontakte, um eine hohe Leitfähigkeit zu gewährleisten.
8. Bietet FILN kundenspezifische Verkabelungen an?
Ja, wir können Schalter mit vorinstallierten Kabeln, Schrumpfschläuchen und verschiedenen Anschlussklemmen anbieten.
9. Sind diese Schalter wasserdicht?
Bei Verwendung einer transparenten Silikonabdeckung erreichen sie die Schutzart IP65 und sind somit resistent gegen Staub und Spritzwasser.
10. Wo wird dieser Schalter häufig eingesetzt?
Sie finden sie in allem, von Haushaltskaffeemaschinen und Steckdosenleisten bis hin zu industriellen Steuerungen und medizinischen Geräten.
