Taster-Schaltplan
Professioneller 22mm Schließer-Druckschalter

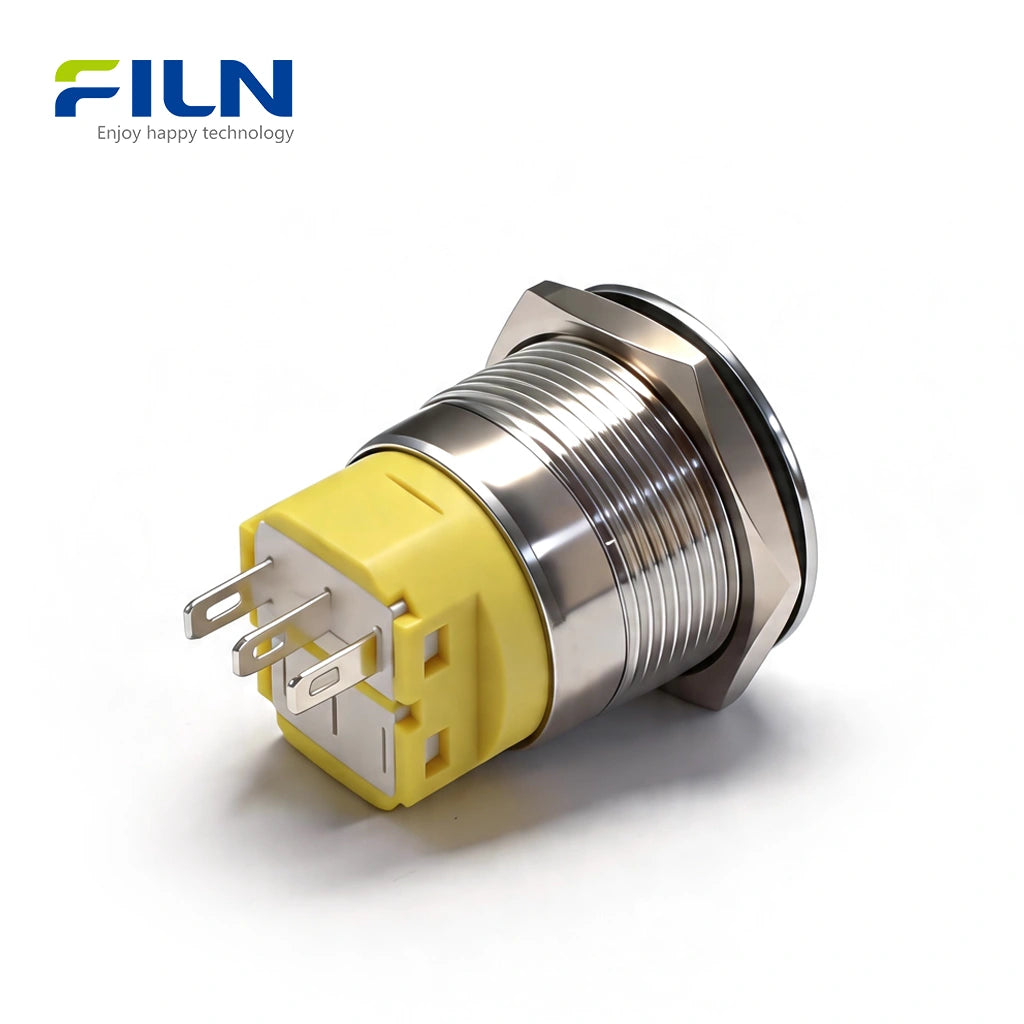

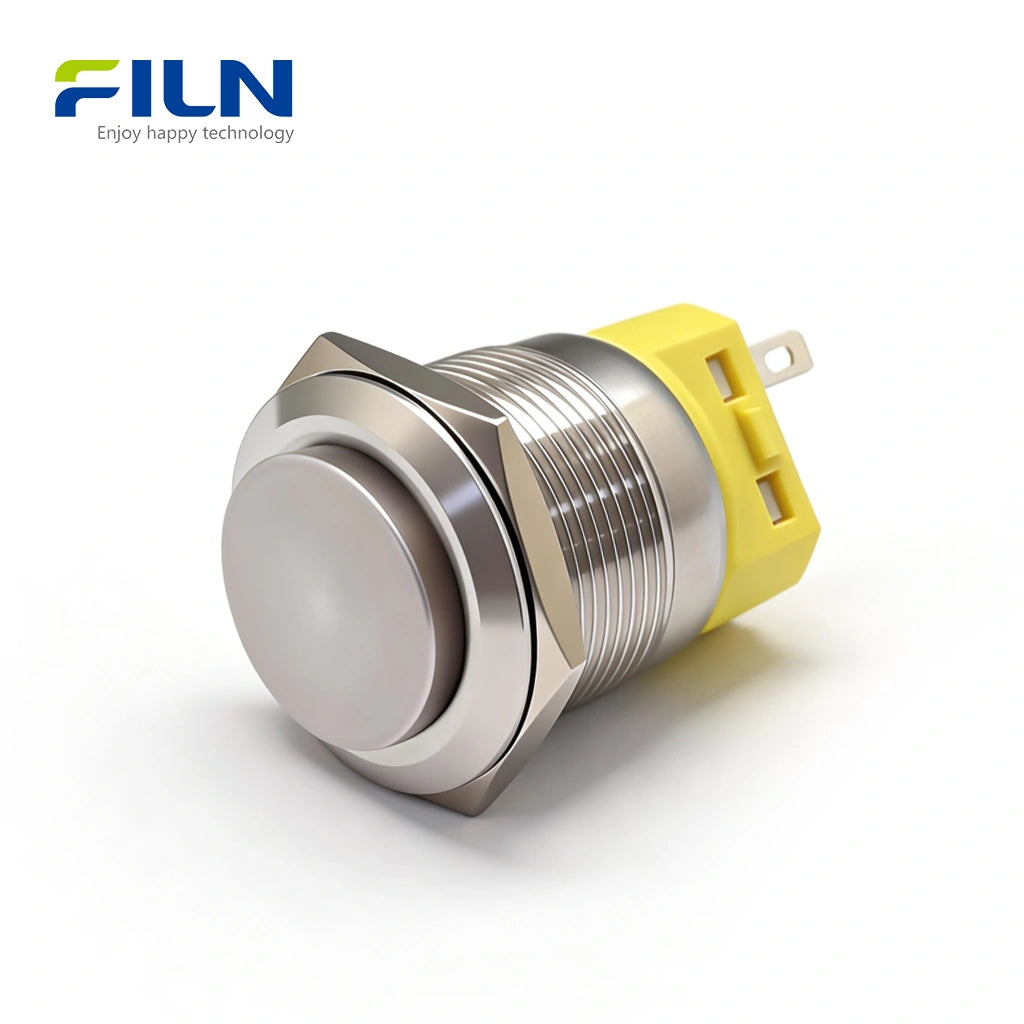

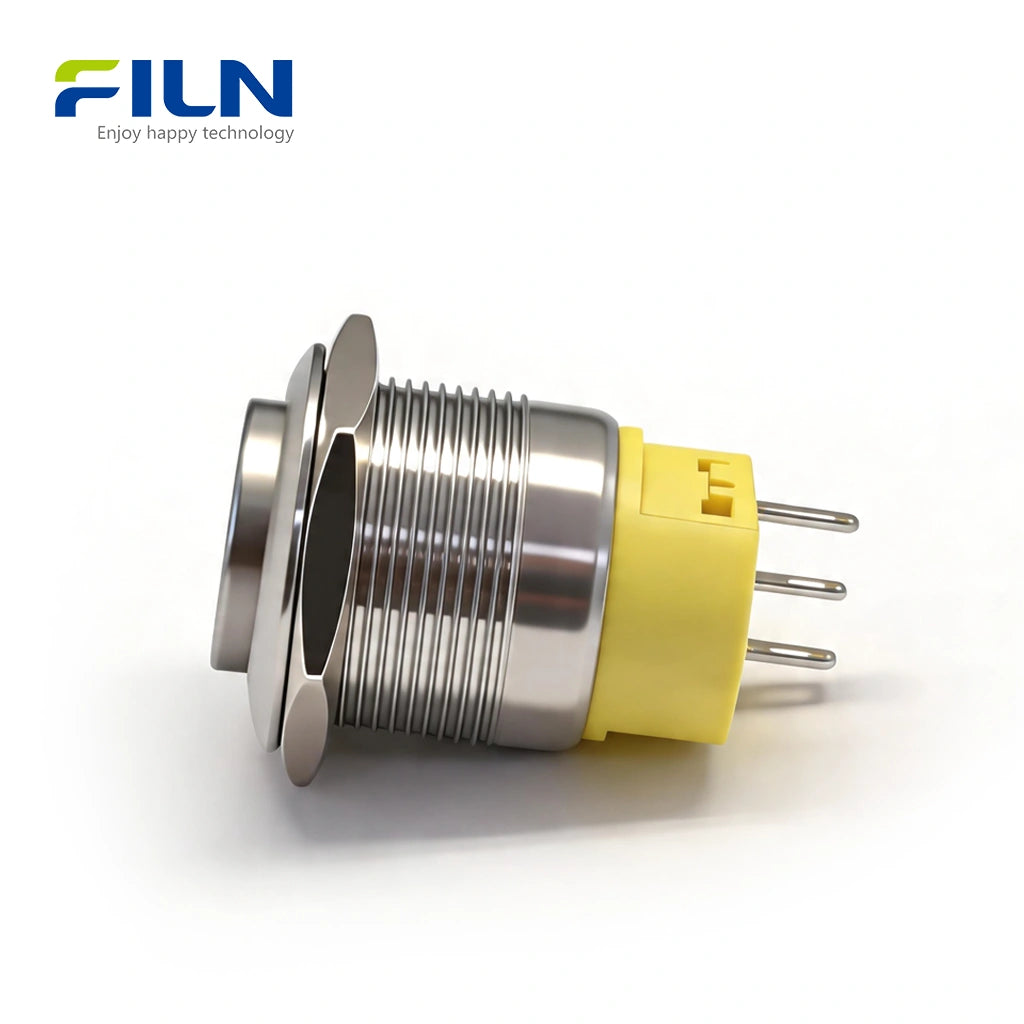

Der FLM22-HJ-1 ist ein hochwertiger 22mm Schließer-Druckschalter, der für anspruchsvolle Industrieanwendungen entwickelt wurde. Dieser Metall-Drucktaster mit prominentem, hohem Kopf ist sowohl in korrosionsbeständigem Edelstahl als auch in elegantem Schwarz-Zink-Aluminium-Legierung erhältlich. Er bietet vielseitige Funktionalität mit sowohl momentanen (Auto-Reset) als auch rastenden (selbsthaltenden) Optionen. Ausgestattet mit Silberkontakten und einer robusten 3-poligen Anschlussstruktur gewährleistet er eine lange Lebensdauer und zuverlässige Stromkreissteuerung für CNC-Maschinen, Automatisierungssysteme und Schaltschränke.
Technische Daten
| Parameter | Wert |
|---|---|
| Modellnummer | FLM22-HJ-1 |
| Befestigungslochgröße | 22mm (0,87") |
| Schaltleistung | 5A / 250V AC/DC |
| Funktion | Momentan / Rastend |

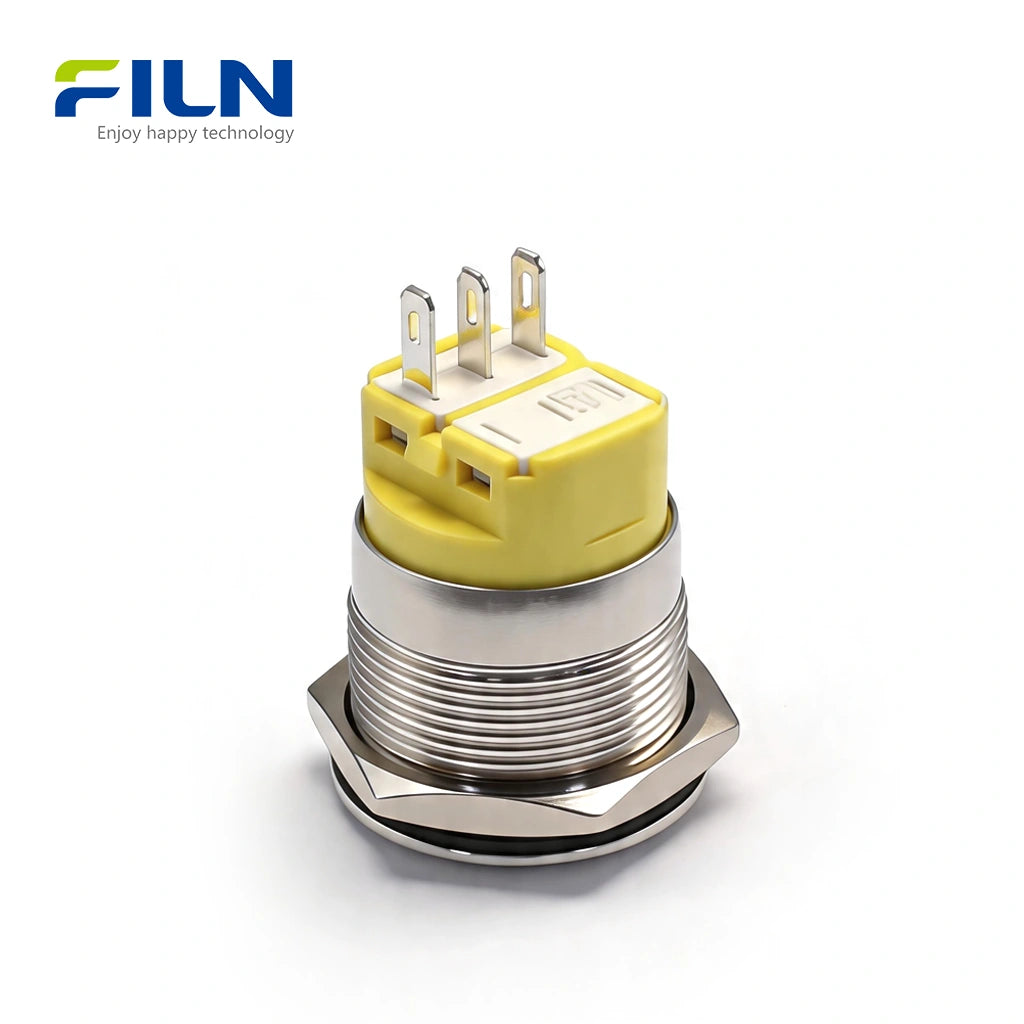

| Anschlusstyp | 3-poliger Anschluss (Unterstützt Vorverdrahtung) |
| Kontaktmaterial | Silberlegierung (AgCdO12) |
| Beleuchtung | Keine (Unbeleuchtet) |
| Zertifizierung | CE, RoHS, ISO9001 |
Vergleich der Klemmverdrahtungsmethoden
| Merkmal | Stiftklemme (dieses Modell) | Schraubklemme | Vorverdrahteter Typ |
|---|---|---|---|
| Verdrahtungskomfort | Hoch (Löten/Steckverbinder) | Mittel (manuelle Schraubverbindung) | Höchste (gebrauchsfertig) |
| Installationsraum | Kompakt | Groß | Mittel |
| Lebensdauer | Lang (stabile Verbindung) | Lang | Lang |
Industriestandard LED-Farben Bedeutung
Obwohl dieses spezifische Modell unbeleuchtet ist, bietet FILN verschiedene LED-Farben für kundenspezifische Bestellungen an. Jede Farbe repräsentiert einen bestimmten Systemstatus:
- Rot: Zeigt Notfall, Stopp oder einen Fehlerzustand an, der sofortige Aufmerksamkeit erfordert.
- Grün: Signalisiert Normalbetrieb, Systemstart oder einen sicheren Zustand.
- Blau: Wird für spezifische Systembenachrichtigungen oder obligatorische Aktionen verwendet.
- Gelb/Bernstein: Repräsentiert einen Warn- oder Vorsichtszustand, der überwacht werden muss.
- Weiß: Dient im Allgemeinen als neutrale Betriebsanzeige oder allgemeine Statusleuchte.
Installationsanleitung (Gewindemontage)
- Bereiten Sie das Bedienfeld vor, indem Sie ein Loch entsprechend der 22-mm-Abmessung bohren.
- Führen Sie den Metall-Drucktaster von der Oberseite des Panels durch das Loch.
- Platzieren Sie die Gummidichtung und befestigen Sie den Schalter dann mit der mitgelieferten Metallmutter von der Rückseite des Panels.
- Ziehen Sie die Mutter fest an, um eine feste, wasserdichte Abdichtung zu gewährleisten.
- Führen Sie die normale Verdrahtung zu den 3-poligen Anschlüssen (Common, NO, NC) durch.
Breites Anwendungsspektrum
Jedes elektrische Gerät benötigt einen Schalter, um den Ein-/Aus-Zustand des Stromkreises zu steuern. Unsere Metallschalter werden häufig eingesetzt in:
- Industrielle Bedienfelder & CNC-Maschinen
- Medizinische Geräte & Laborsysteme
- Marine-Schalttafeln & Außengeräte
- Automatisierungslinien & Robotik
3-poliger Druckschalter-Schaltplan
Ein 3-POLIGER Schalter besteht aus einem Common (C)-, Schließer (NO)- und Öffner (NC)-Anschluss. Verwenden Sie diese Anschlüsse, um zu steuern, ob ein Gerät beim Drücken ein- oder ausgeschaltet wird.
- C (Common): Stromversorgungsanschluss.
- NO (Normally Open): Verbindet nur beim Drücken.
- NC (Normally Closed): Trennt beim Drücken.
Methode 1: Schließer-Verbindung (NO)
Logik: Das Gerät bleibt standardmäßig AUS und schaltet sich nur beim Drücken EIN.
- Verdrahtung: Strom (+) an C, Gerät (+) an NO.
- Anwendungen: Türklingeln, PC-Einschalttasten, Autohupen, momentane Starter.
Abbildung 1: Schließer-Schaltplan (NO)
Methode 2: Öffner-Verbindung (NC)
Logik: Das Gerät bleibt standardmäßig EIN und schaltet sich nur beim Drücken AUS.
- Verdrahtung: Strom (+) an C, Gerät (+) an NC.
- Anwendungen: Not-Aus, Endschalter, Kühlschranktürlichtsteuerung.
Abbildung 2: Öffner-Schaltplan (NC)
| Anschlüsse | Standard | Aktion (gedrückt) |
|---|---|---|
| C + NO | Gerät AUS | Gerät EIN |
| C + NC | Gerät EIN | Gerät AUS |
FILN Fabrikvorteil
Als professioneller Hersteller bietet FILN keine Mindestbestellmenge (MOQ) und unterstützt vollständige Anpassung für Kabelbäume, Spannungen und lasergeätzte Symbole.
Offizielle Website: www.filn.com
Kontaktieren Sie uns: inquiry@cnylin.com.cn
Häufig gestellte Fragen (FAQ)
F1: Ist dieser 3-polige Schließer-Schalter mit LED-Licht erhältlich?
Der Standard FLM22-HJ-1 ist unbeleuchtet, aber FILN kann auf Anfrage LED-Versionen (Ring- oder Stromsymbol) liefern.
F2: Wie groß ist das Befestigungsloch für diesen 3-poligen Hochkopfschalter?
Dieser Schalter benötigt ein Standard-Befestigungsloch mit 22 mm Durchmesser (ca. 0,87 Zoll).
F3: Wie viele Pole hat dieser unbeleuchtete Metallschalter?
Dieses Modell verfügt über ein 3-poliges Anschlussdesign, das 1NO (Schließer) und 1NC (Öffner) Funktionalität bietet.
F4: Kann ich diesen 22-mm-Schalter in einem 12-V-Gleichstromsystem verwenden?
Ja, die Kontakte sind für 5A ausgelegt und unterstützen Spannungen von niedriger Gleichspannung (12V/24V) bis zu 250V AC.
F5: Wird dieser 3-polige Schalter mit einem vorverdrahteten Kabelbaum geliefert?
Das Basismodell ist ein Stiftanschluss, aber wir können vorverdrahtete Versionen mit kundenspezifischen Kabellängen anbieten.
F6: Ist der Hochkopf-Taster haltbarer als die Flachkopf-Version?
Beide haben den gleichen internen Mechanismus; das Hochkopf-Design wird lediglich bevorzugt, um die Betätigung mit Handschuhen zu erleichtern.
F7: Ist dieser 3-polige Metalltaster wasserdicht?
Ja, er verfügt über die Schutzart IP65, wodurch er für feuchte und staubige Industrieumgebungen geeignet ist.

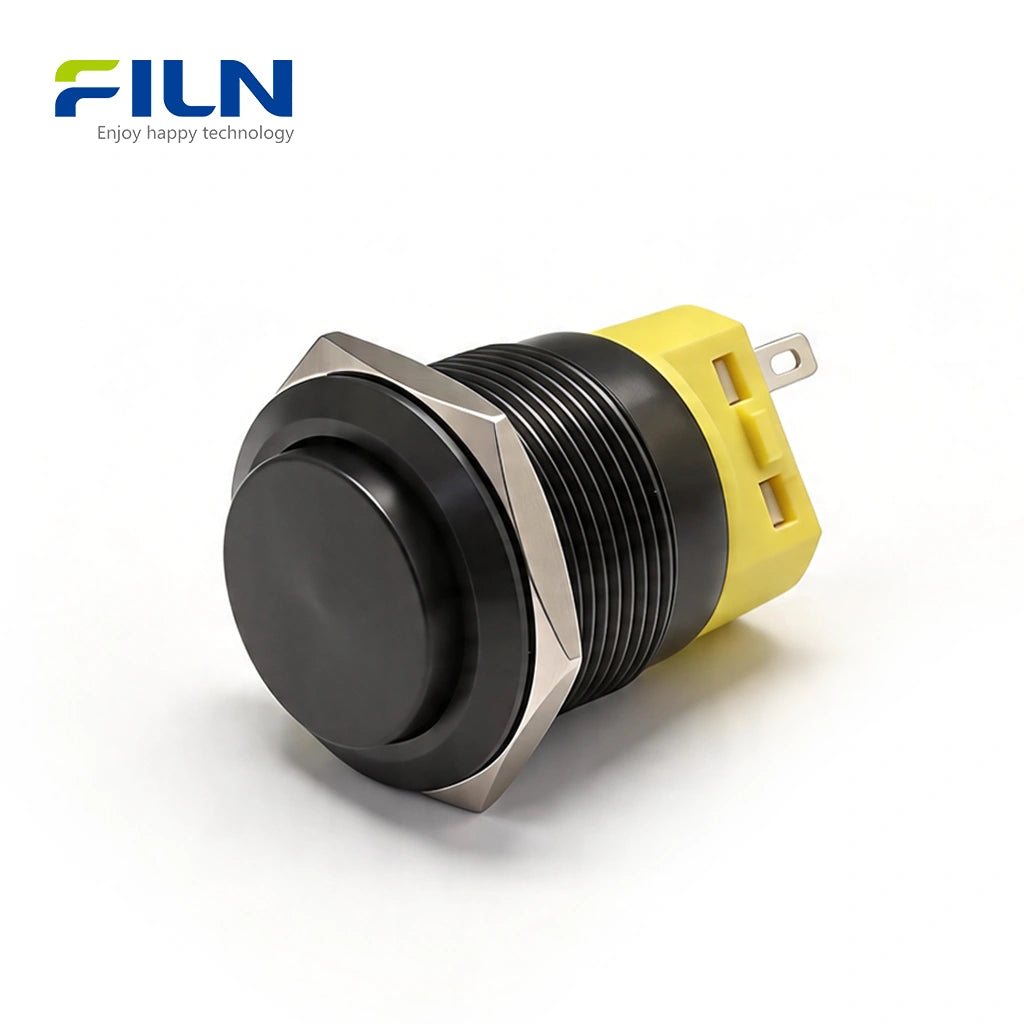

F8: Was ist der Unterschied zwischen Silber- und Schwarz-Zink-Legierungsgehäusen?
Edelstahl bietet eine bessere chemische Beständigkeit, während die schwarze Zinklegierung ein professionelles ästhetisches Aussehen bietet.
F9: Kann ich diesen 3-poligen unbeleuchteten Schalter ohne MOQ kaufen?
Ja, die FILN-Fabrik unterstützt B2B-Kunden ohne Mindestbestellmenge für Standardprodukte.
F10: Sind diese 22-mm-3-poligen Schalter CE- und RoHS-zertifiziert?
Ja, alle unsere Druckschalter entsprechen den CE- und RoHS-Standards für internationale Sicherheits- und Umweltqualität.
