Taster-Zeichnung
Produktübersicht

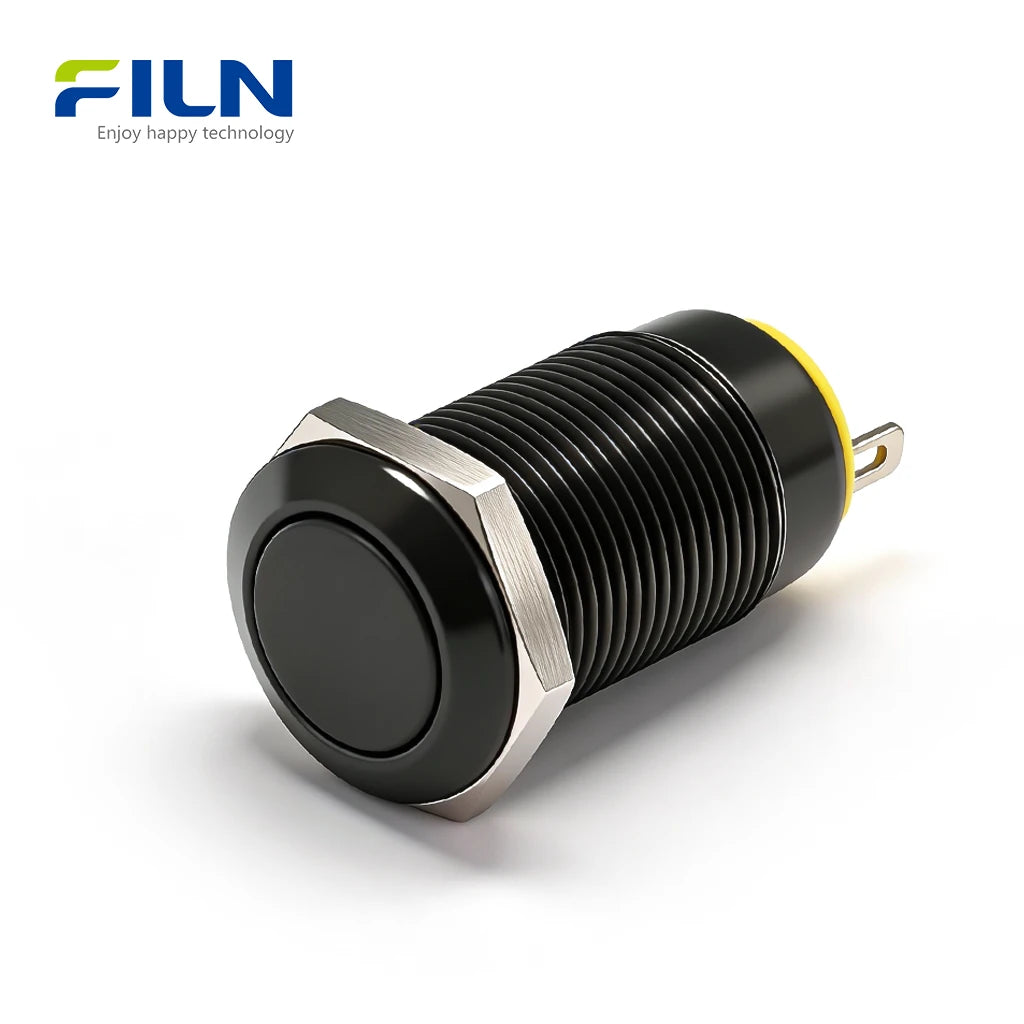

Der Druckschalter (Modell: FLM12-FJ-1-X) ist ein hochwertiger 12-mm-Metall-Druckschalter, der für leistungsstarke industrielle und kommerzielle Anwendungen entwickelt wurde. Hergestellt von FILN, einem führenden Unternehmen in der Taster-Technologie, verfügt dieser Schalter über renommierte Zertifizierungen, darunter ISO9001, CE, VDE, RoHS, SGS, UL und IP65. Ob Sie einen 12-mm-Edelstahl-Druckschalter für medizinische Geräte oder einen schwarzen Aluminium-Druckschalter für Armaturenbretter in Kraftfahrzeugen benötigen, diese kompakte 2-Pin-Komponente bietet unübertroffene Langlebigkeit. Ideal für wasserdichte Metall-Drucktaster mit 2 Pins, wird er häufig in CNC-Maschinen, Marinesystemen und Automatisierungsfeldern eingesetzt, wo langfristige Zuverlässigkeit unerlässlich ist.
Kurzdaten
| Modellnummer | FLM12-FJ-1-X |
|---|---|
| Einbaugröße | 12mm (0,47 Zoll) |
| Betriebsart | Rastend / Tastend Optionen |
| LED-Anzeige | Nicht beleuchtet (kein Licht) |
| Kopfform | Flachkopf |

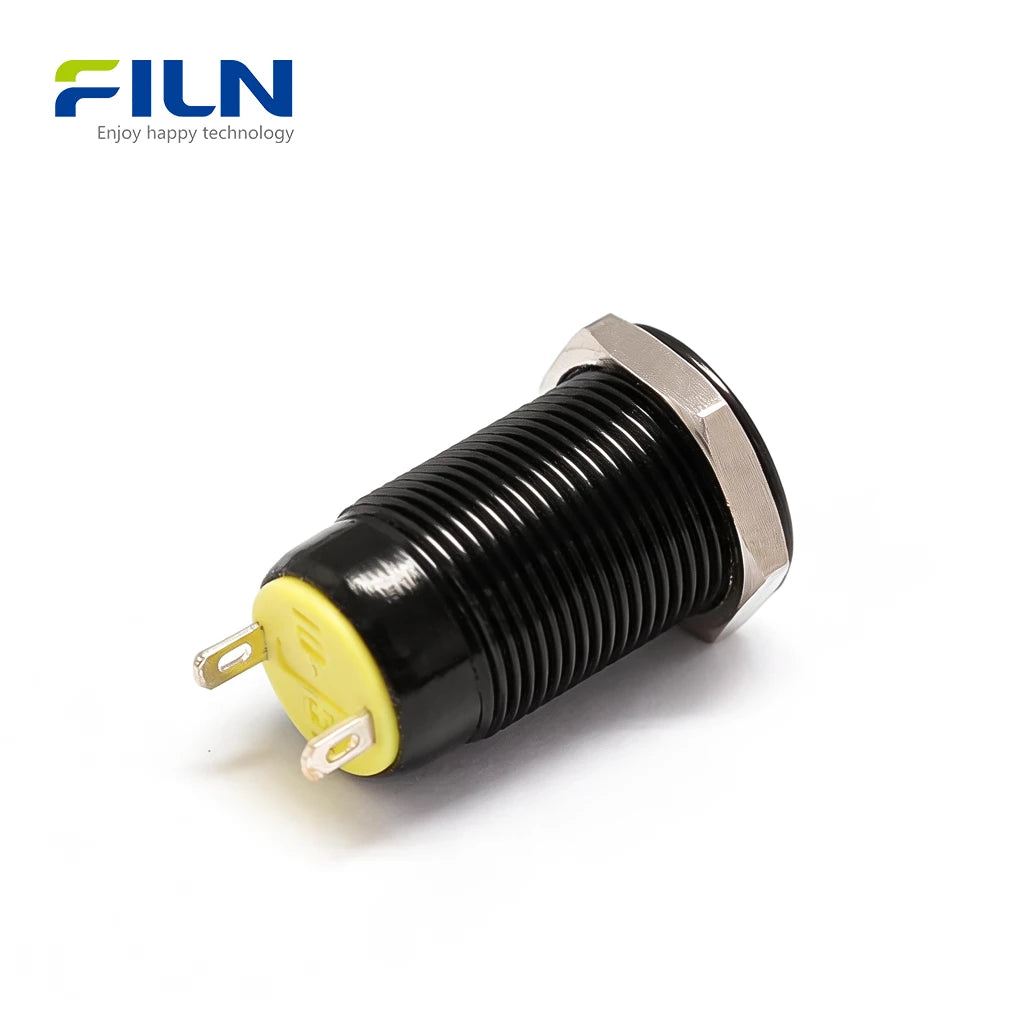

| Anschlussart | 2-poliger Löt-/Steckanschluss |
Leistungsparameter
| Nennspannung | 36V DC / 250V AC |
|---|---|
| Nennstrom | 5A DC / 5A AC |
| Nennleistung | 180W (DC) / 1250W (AC) |
| Isolationswiderstand | ≥ 1000MΩ |
| Kontaktwiderstand | < 50mΩ |
| Produktzertifizierung | CE, UL, RoHS, VDE, ISO9001 |
Komponentenmaterialien

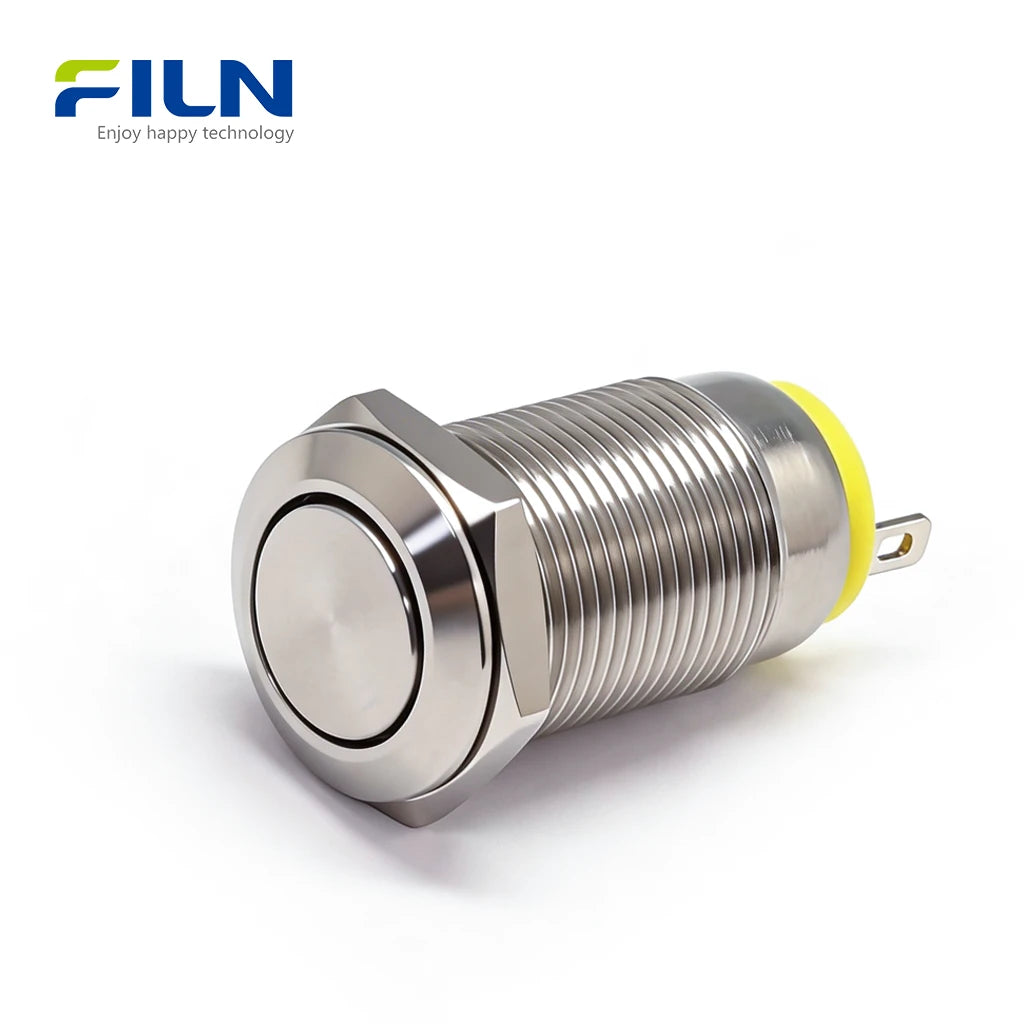

| Tastermaterial | 304 Edelstahl / 6063 Aluminiumlegierung |
|---|---|
| Gehäuse | H59 Messing / 304 Edelstahl / Schwarzes Aluminium |
| Basismaterial | PA66+GF20% flammhemmendes Nylon |
| Kontaktmaterial | Silberlegierungskontakt (AgCdO12) |
| Wasserdichter Ring | SIL Silikon |
Allgemeine Eigenschaften
| Betriebstemperatur | -25°C bis +85°C |
|---|---|
| Schutzart | IP65 Wasserdicht, IK08 Vandalismusschutz |
| Mechanische Lebensdauer | 500.000 Zyklen |
| Elektrische Lebensdauer | 100.000 Zyklen (3A) / 50.000 Zyklen (5A) |
Wichtige Produktvorteile
- Überragende Langlebigkeit: Mit IP65 und IK08 widerstehen diese Druckschalter rauen Umgebungsbedingungen und physischen Einwirkungen.
- Hohe Strombelastbarkeit: Im Gegensatz zu Standard-12-mm-Tastern, die auf 2A begrenzt sind, unterstützt das FILN-Modell 5A 250V AC, was die direkte Steuerung von Geräten mit höherer Leistung ermöglicht.
- Kompaktes 2-Pin-Design: Das Industriesteuerungsschalter mit Gewindemontage-Design ermöglicht eine schnelle Installation in engen Schaltkästen durch seine kurze Gehäuselänge.
- Mehrere Oberflächen: Erhältlich in 304 Edelstahl für Korrosionsbeständigkeit oder schwarzem Aluminium für eine elegante Ästhetik.
- Einfache Verdrahtung: Die Standard-2,8-mm-Pin-Anschlüsse sind kompatibel mit Löten oder Flachsteckhülsen, was die Montagezeit drastisch reduziert.
Vergleich der Anschlussarten
| Anschlussart | Installationsgeschwindigkeit | Optimaler Anwendungsfall |
|---|---|---|
| Pin-Anschluss (2-Pin) | Schnell (Steckbar) | Leiterplattenmontage oder Schnellwechselsteckverbinder. |
| Schraubanschluss | Mittel | Vor-Ort-Verdrahtung mit Standardwerkzeugen. |
| Vorverdrahtet | Sofort | Wasserdicht kritische Dichtungen und beengter Raum. |
Industrieanwendungen
Industrielle Schalttafeln CNC-Maschinen Marine-Armaturenbrettsysteme Medizinische Geräte Outdoor-Kioske
Installationsschritte
- Bereiten Sie die Platte vor, indem Sie ein Loch mit 12 mm Durchmesser bohren.
- Führen Sie den 12-mm-Metall-Drucktaster von vorne durch das Loch ein.

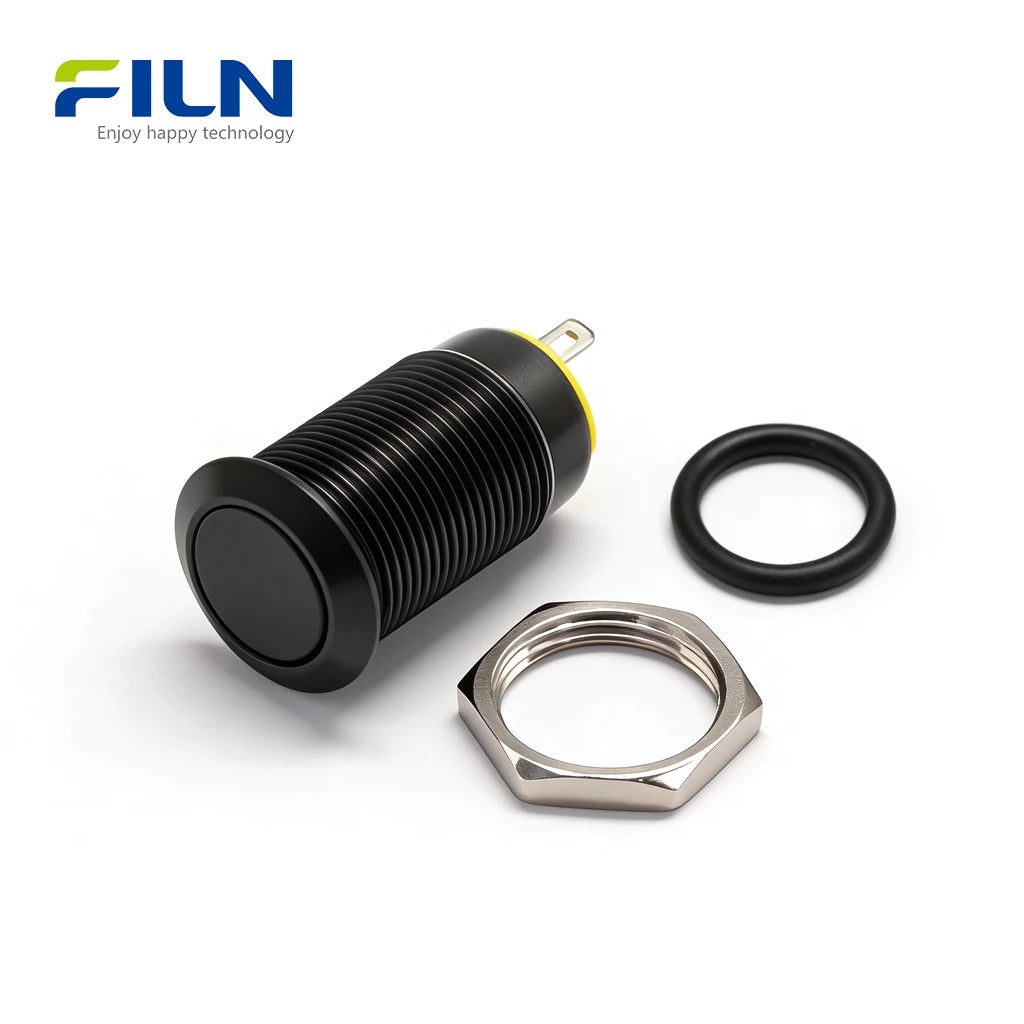

- Schieben Sie den wasserdichten O-Ring und die Metall-Sechskantmutter von hinten auf das Gewindegehäuse.
- Ziehen Sie die Mutter fest, um den Schalter sicher an der Platte zu befestigen.
- Schließen Sie die Kabel an die 2-Pin-Anschlüsse durch Löten oder Schnellverbinder an.
Verdrahtungskonfiguration
Dieser 2-polige, unbeleuchtete Schalter fungiert als einfacher Schließer (NO). Er schließt den Stromkreis nur bei Betätigung.

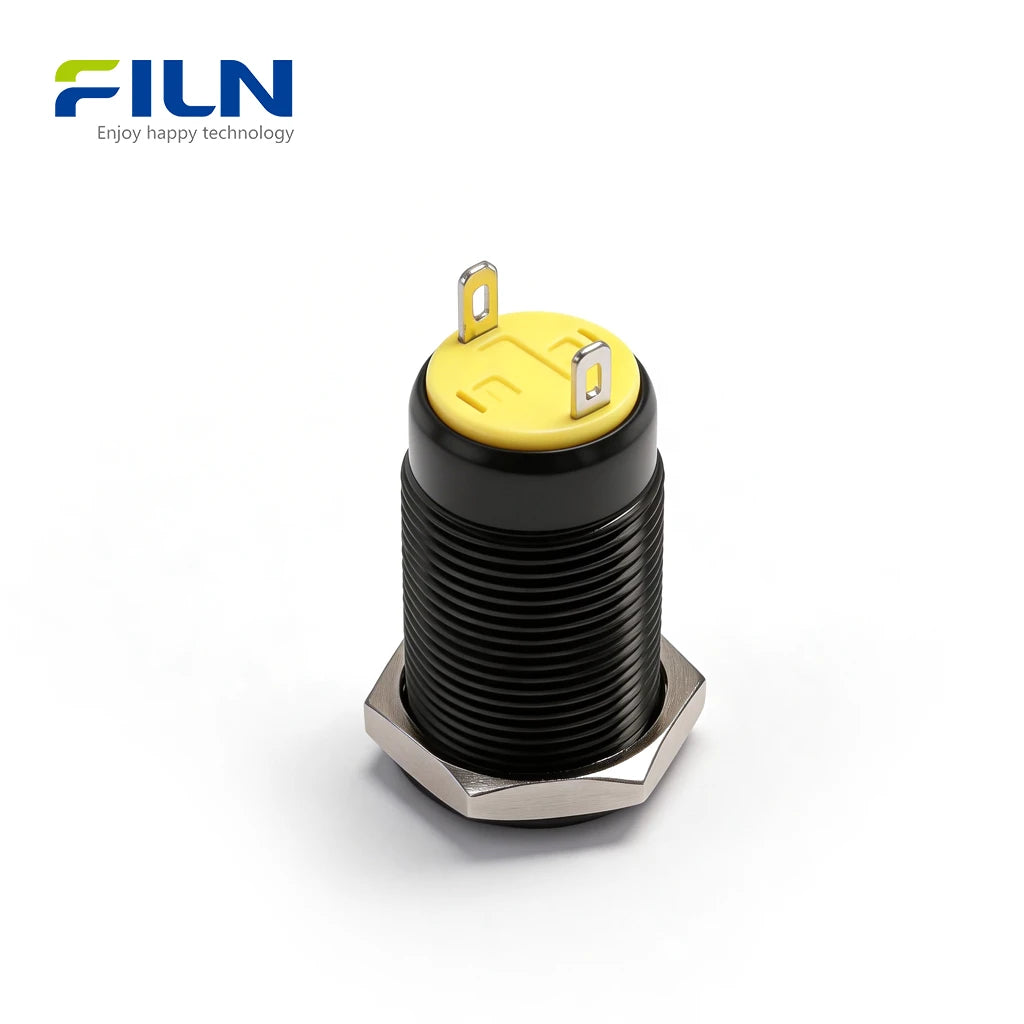

- Pin 1: An die positive Stromversorgung (+) anschließen.
- Pin 2: An den positiven Lastanschluss (+) anschließen.
- Masse: Die Last sollte direkt an den negativen Pol der Stromquelle angeschlossen werden.
Branchenwissen
1. Was ist ein 12mm Metall-Drucktaster?
Ein Druckschalter mit einem 12 mm großen Montagedurchmesser ist ein Miniatur-Steuergerät, das zum Unterbrechen oder Herstellen eines elektrischen Stromkreises verwendet wird. Seine Metallkonstruktion macht ihn "vandalismussicher", d. h. er ist widerstandsfähig gegen Manipulation und Umweltschäden, was ihn zu einem festen Bestandteil von öffentlichen Kiosken und Industriemaschinen macht.
2. Rastend vs. Tastend: Der Unterschied
| Betriebsart | Verhalten | Häufige Anwendung |
|---|---|---|
| Tastend | Springt nach dem Loslassen zurück (Impuls). | Türklingel, PC-Stromversorgung, Autohupe. |
| Rastend | Bleibt in der "EIN"-Position, bis er erneut gedrückt wird. | Hauptstrom, Lichtschalter. |
3. LED-Anzeigenfarben verstehen
Obwohl dieses spezifische Modell nicht beleuchtet ist, bietet FILN kundenspezifische LED-Versionen an. Hier ist der Industriestandard für Tastenfarben:
- Rot: Notfall, Gefahr oder Stopp.
- Grün: Sicher, Start oder Einschalten.
- Blau: Spezifische Funktion oder zwingende Aktion.
- Gelb/Amber: Warnung oder Standby.
- Weiß: Allgemeine Betriebsanzeige.
Direkt ab Werk
FILN ist ein spezialisierter Hersteller von hochwertigen elektrischen Komponenten. Wir bieten umfassende Anpassungsdienstleistungen für globale B2B-Käufer.
- MOQ: Keine Mindestbestellmenge.
- Anpassung: Spannung, Kabellänge und Steckverbinder.
- Schnelle Lieferung: Globaler Expressversand.
- Kostenlose Muster: Verfügbar für qualifizierte Industrieprojekte.
Häufig gestellte Fragen
F1: Kann der 12-mm-Metall-Drucktaster im Freien verwendet werden?
A: Ja, mit einer IP65-Bewertung ist er gegen Staub und Niederdruckwasserstrahlen aus jeder Richtung geschützt.
F2: Ist die Edelstahlausführung besser als Aluminium?
A: Edelstahl bietet eine überragende Korrosionsbeständigkeit für Marine- oder Lebensmittelanwendungen, während Aluminium leicht ist und in schwarz eloxierten Ausführungen erhältlich ist.
F3: Bietet FILN kundenspezifische Kabelbäume an?
A: Ja, wir können die 2-Pin-Anschlüsse mit jeder Länge und jedem Steckertyp vorverdrahten, um Ihrer Produktionslinie gerecht zu werden.
F4: Wie dick darf die Platte maximal sein, auf der er installiert werden kann?
A: Typischerweise bis zu 10 mm, dank des tiefen Gewindedesigns.
F5: Wie hoch ist die mechanische Lebensdauer dieser Drucktaster?
A: Unsere Schalter sind für über 500.000 Betätigungen unter normalen Betriebsbedingungen getestet.
F6: Sind diese Taster mit 12-V-Systemen kompatibel?
A: Absolut. Sie können jede Spannung bis zu 250V AC/DC verarbeiten.
F7: Kann ich eine 3-Pin-Version mit NC/NO-Kontakten erhalten?
A: Ja, FILN stellt 3-Pin- und 5-Pin-Varianten für komplexere Logikschaltungen her.
F8: Was ist der Vorteil von Silberkontakten?
A: Silberkontakte bieten einen geringeren Widerstand und verhindern Oxidation, wodurch eine stabile Verbindung über Tausende von Anwendungen gewährleistet wird.
F9: Wie wähle ich zwischen Tastend und Rastend?
A: Wählen Sie tastend für Auslöser (wie eine Hupe) und rastend für die Leistungssteuerung (wie einen Maschinenhauptschalter).
F10: Gibt es eine UL-Zertifizierung für den nordamerikanischen Markt?
A: Ja, FILN-Produkte sind UL-zertifiziert, was die Einhaltung strenger Sicherheitsstandards gewährleistet.
