Produktübersicht

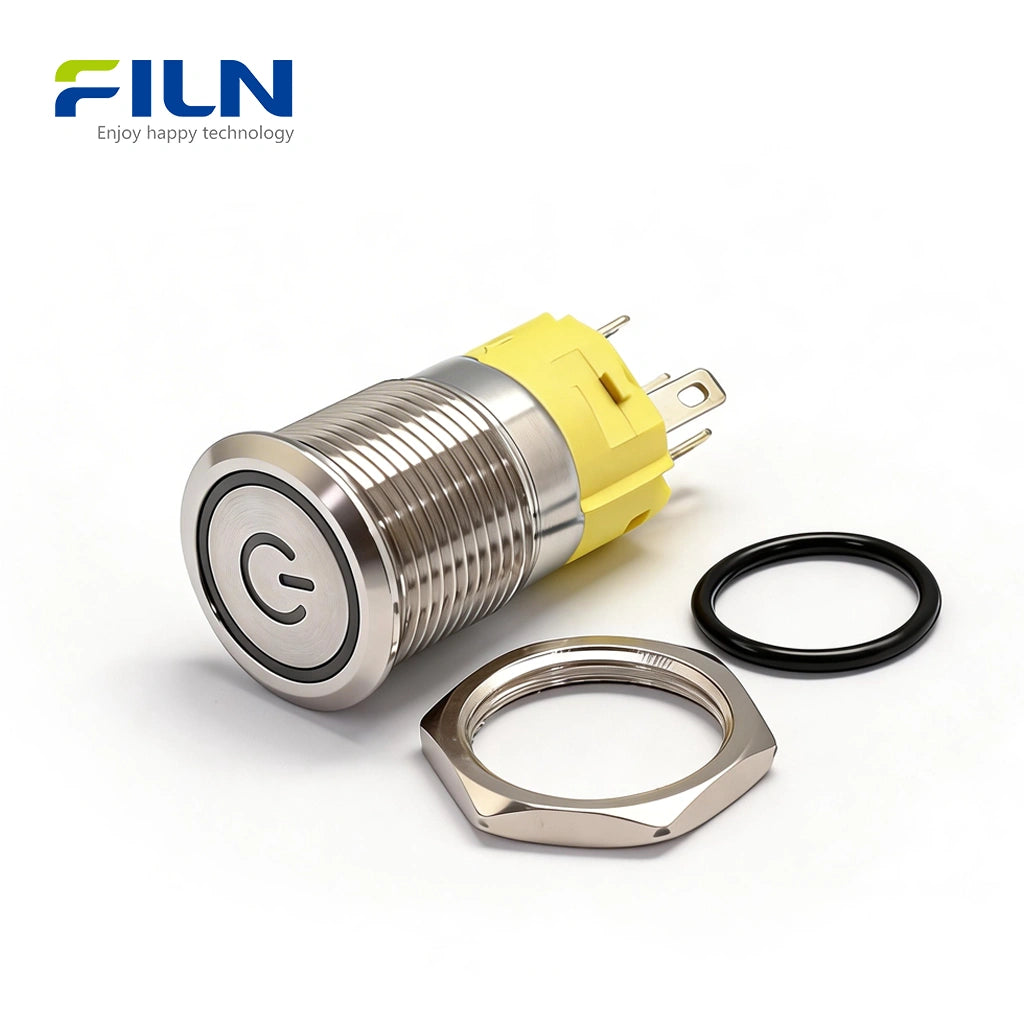

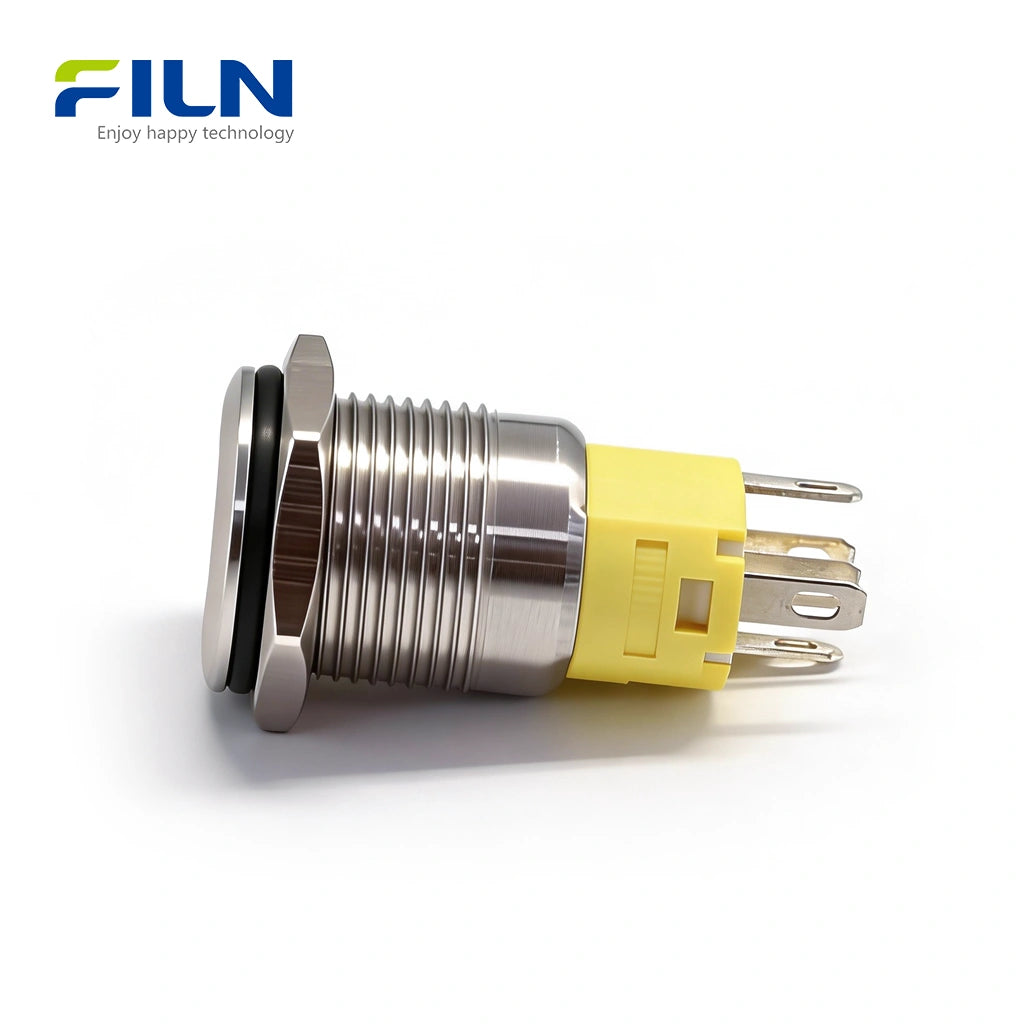

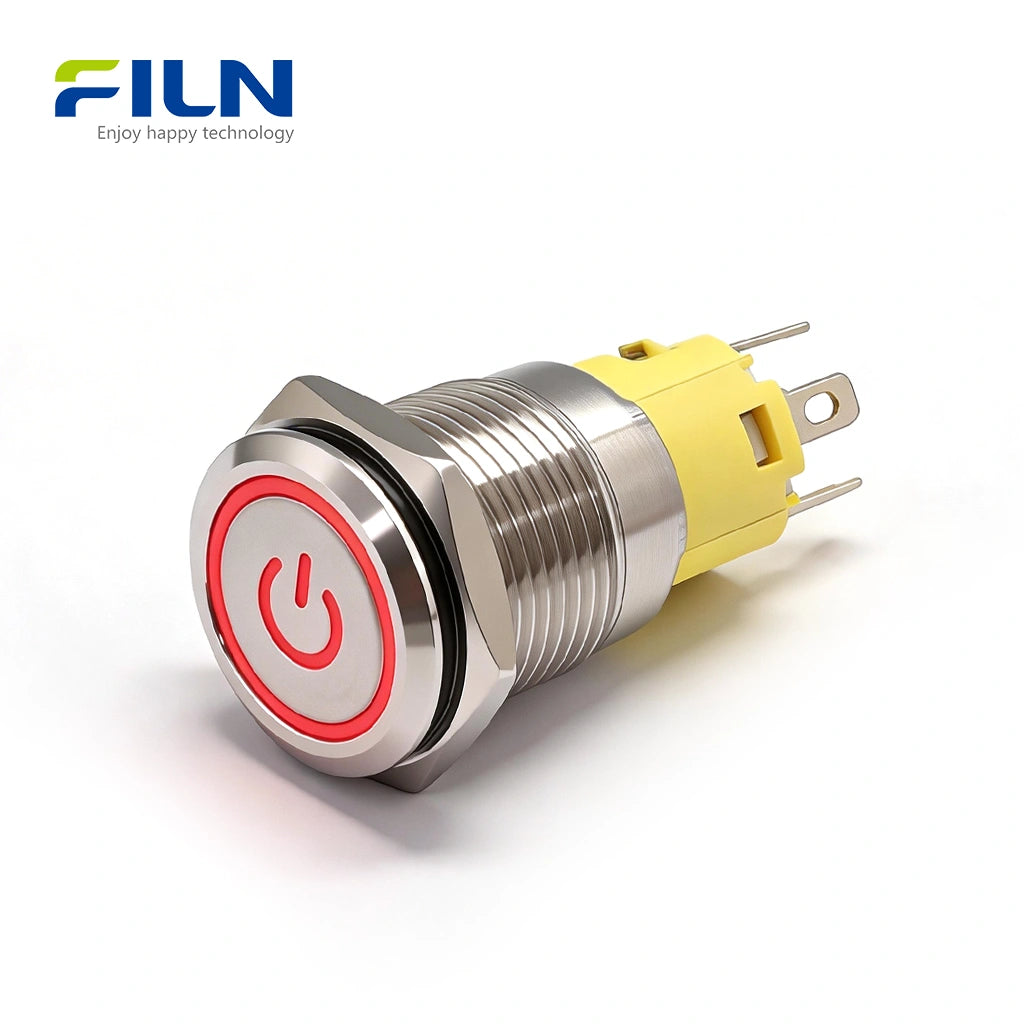

Der FLM16-FJ-1-EC003 ist ein hochwertiger 16mm Metalltaster 12V, entwickelt von FILN, einem führenden Hersteller, der sich auf hochwertige Industrieschalter spezialisiert hat. Dieser beleuchtete Taster 12V verfügt über ein einzigartiges Dual-Beleuchtungsdesign mit einem leuchtenden Ring und einem Power-Symbol, das eine gleichmäßige Lichtverteilung und eine High-Tech-Ästhetik gewährleistet. Zertifiziert mit ISO9001, CE, VDE, RoHS, SGS, UL und IP65, ist dieser wasserdichte Metallschalter auf Langlebigkeit und Präzision ausgelegt. Ob Sie einen momentanen Druckschalter zur Signalauslösung oder einen rastenden Taster zur Leistungssteuerung benötigen, unser Edelstahltaster bietet die erforderliche Zuverlässigkeit für Industrie-Schalttafeln, CNC-Maschinen und Marine-Umgebungen.
Kurzspezifikationen
| Modellnummer | FLM16-FJ-1-EC003 |
| Größe der Befestigungsbohrung | 16mm (0.63 Zoll) |
| Betriebsart | Rastend / Momentan |
| LED-Farbe | Rot, Grün, Gelb, Blau, Weiß (Zwei-/Dreifarbig kundenspezifisch) |
| Tastenform | Flacher Kopf mit Ring & Power-Symbol |

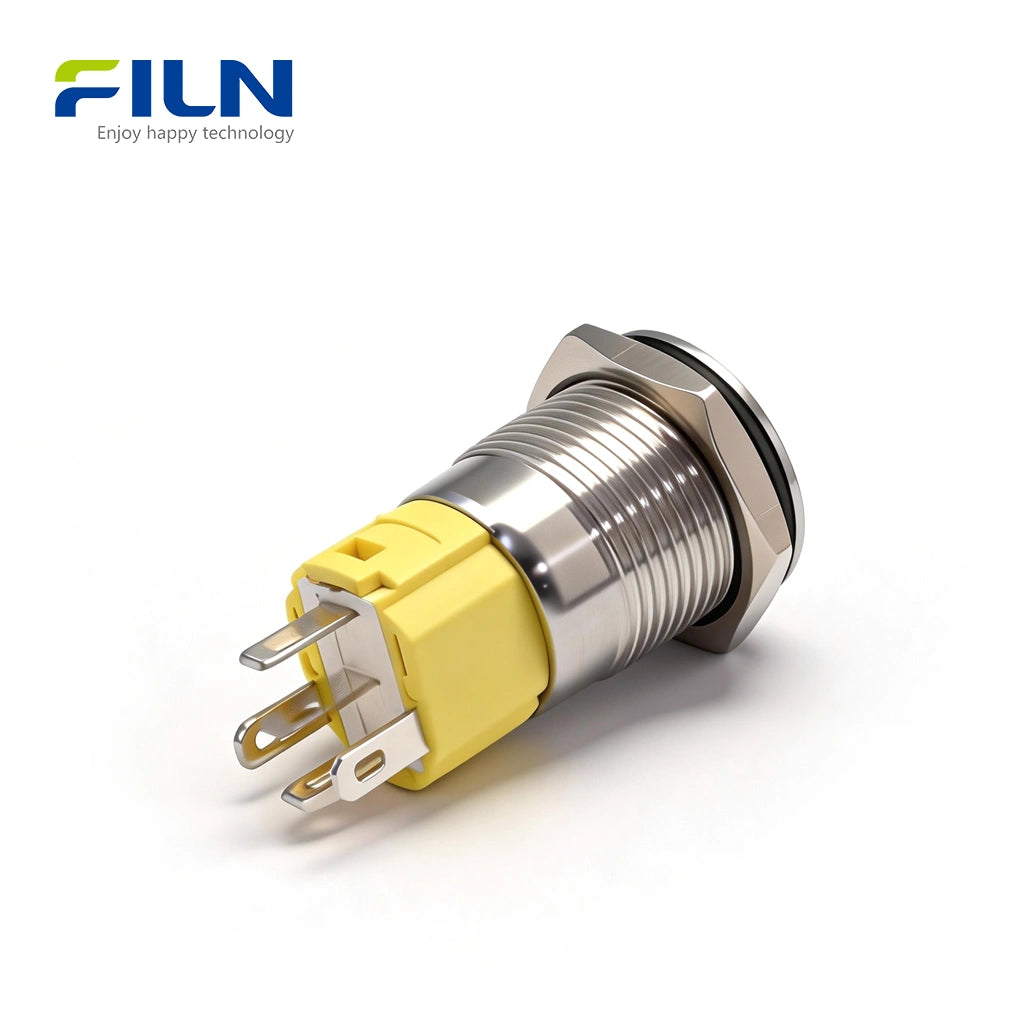

| Anschlusstyp | 5-PIN Pin-Anschluss (2.8x0.5mm) |

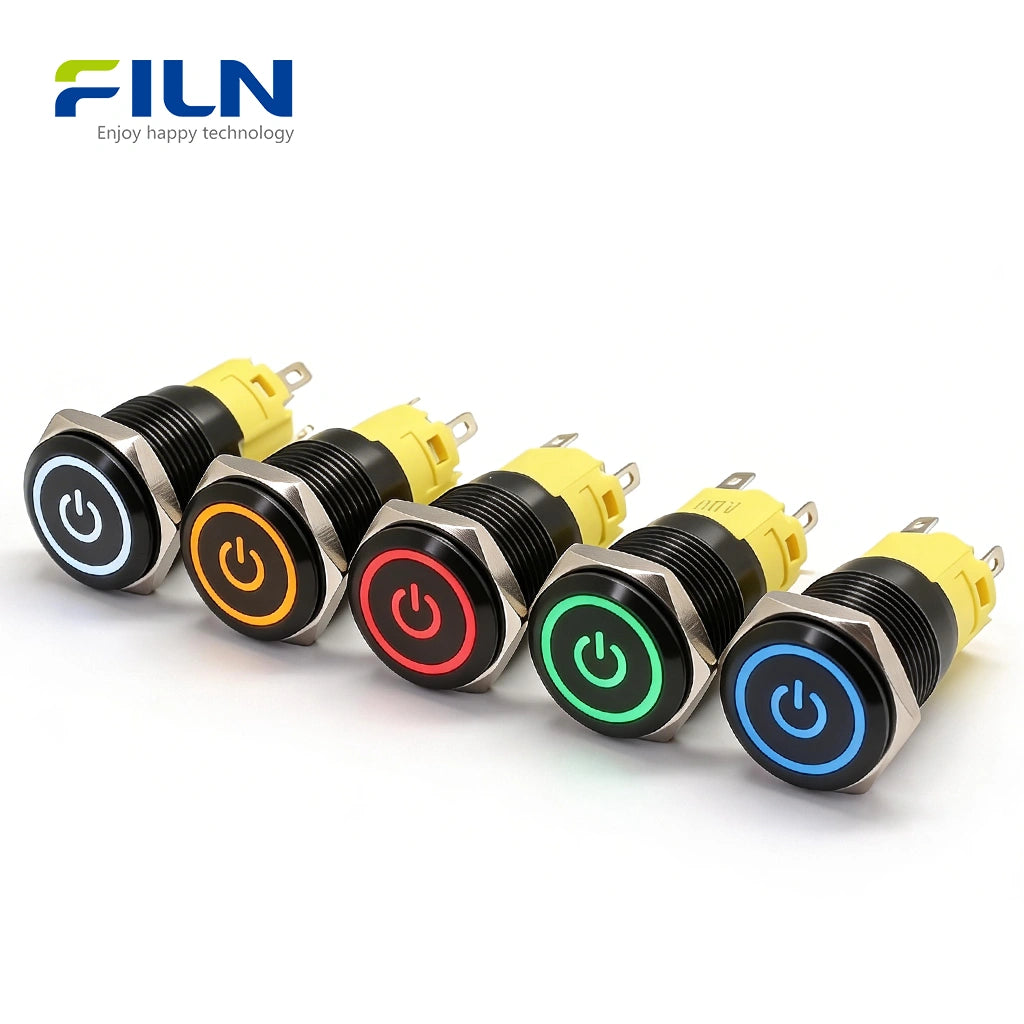

| Gehäusematerial | Silber Edelstahl / Schwarz eloxiertes Aluminium |
Leistungsparameter
| Nennspannung | 36V DC / 250V AC |
| Nennstrom | 5A DC / 5A AC |
| Isolationswiderstand | ≥ 1000MΩ |
| Kontaktwiderstand | < 50mΩ |
| Spannungsfestigkeit | 1800V |
| LED-Spannung | 12-24V, 110-220V (Anpassbar) |
| Zertifizierungen | ISO9001, CE, VDE, RoHS, SGS, UL |
Komponentenmaterialien
| Taste | 304 Edelstahl / 6063 Aluminiumlegierung |
| Gehäuse/Hülse | H59 Messing / 304 Edelstahl |
| Pins | H62 Kupferlegierung |
| Basis | Flammhemmendes PA66+GF20% Nylon |
| Kontakte | Silberkontakt AgCdO12 |
| Dichtung | SIL Silikon (IP65 wasserdicht) |

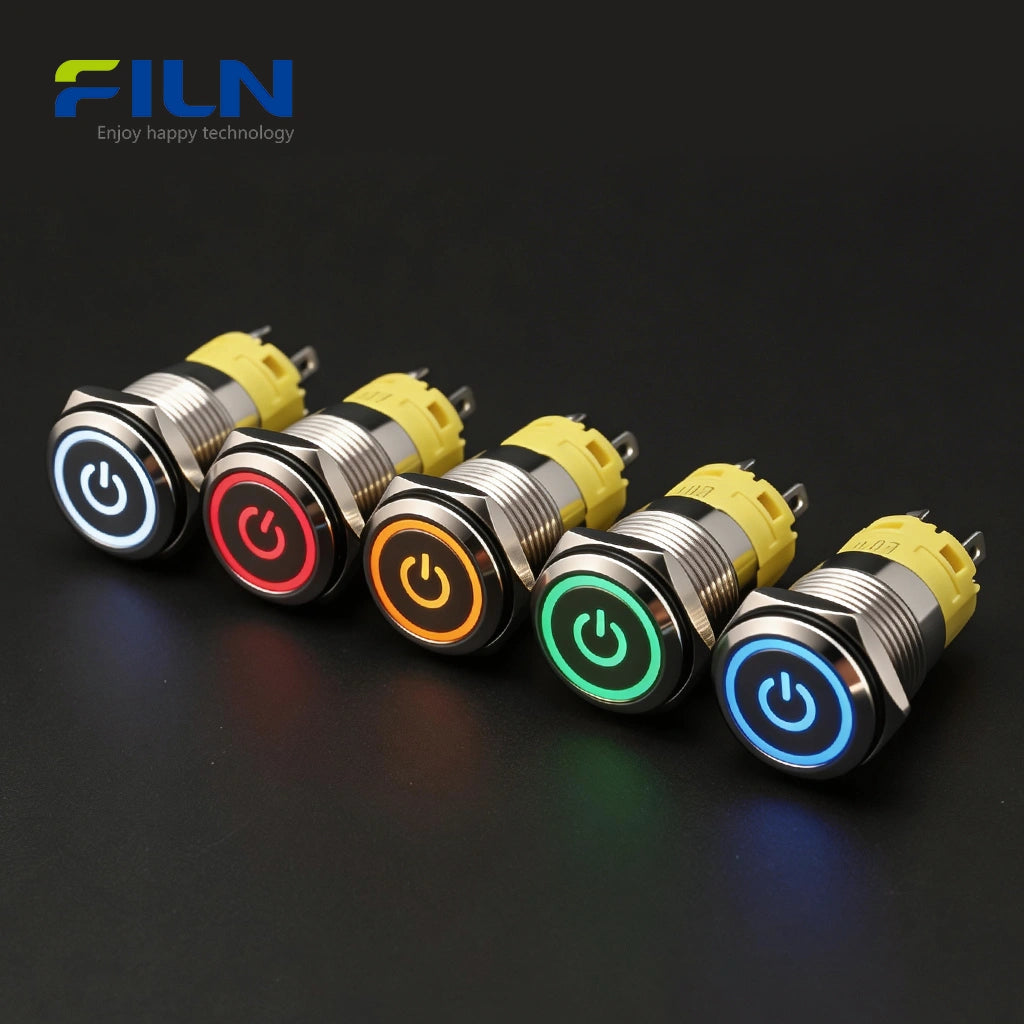

Bedeutung der LED-Farben
- Rot (R): Notfall, Gefahr oder Stopp-Status.
- Grün (G): Sicher, Bereit oder Normalbetriebsstatus.
- Gelb (Y): Warnung, Standby oder Vorsichtsstatus.
- Blau (B): Information, Sonderfunktionen oder Reset.
- Weiß (W): Reine Hintergrundbeleuchtung, moderne Ästhetik oder allgemeine Stromversorgung.
Hauptmerkmale & Vorteile
1. Überragender Schutz (IP65 & IK08): Für den Außenbereich und den robusten Industrieeinsatz konzipiert, beständig gegen Wasser, Staub und mechanische Stöße.
2. 5A Belastbarkeit: Unterstützt 5A 250V AC/DC und ermöglicht die direkte Steuerung von Hochleistungsgeräten ohne zusätzliche Relais.
3. Premium-Materialien: Silberkontakte gewährleisten geringen Widerstand (< 50mΩ) und lange elektrische Lebensdauer (100.000 Zyklen).
4. Vielseitiges 5-PIN-Design: Ermöglicht flexible Verkabelung einschließlich Schließer (NO) und Öffner (NC) Schaltungen.
5. Kompaktes Gehäuse: Kurze Bauform (ca. 26,5 mm) passt problemlos in enge Bedienfelder und Handgeräte.
Vergleich der Schalteranschlusstypen
| Merkmal | Pin-Anschluss | Schraubklemme | Vorverdrahtet |
|---|---|---|---|
| Installationsgeschwindigkeit | Sehr schnell (mit Sockel) | Mittel | Schnell |
| Verbindungsstabilität | Hoch (gelötet/Stecker) | Hoch (angezogen) | Höchste (fest) |
| Wartung | Einfach Plug & Play | Neu verdrahtbar | Gesamte Einheit ersetzen |
💡 Profi-Tipp: Verwenden Sie unser Schnellanschluss-Kabelbaum für die schnellste und sicherste Installation.
Anwendungen
Diese Industriesteuerungsschalter werden häufig in elektrischen Geräten, Automatisierungssystemen, medizinischen Geräten und im Seeverkehr eingesetzt. Jedes stromführende Gerät benötigt einen zuverlässigen Schalter zur Steuerung der Stromkreisverbindung.
Installationsanleitung
- Panelausschnitt: Bohren Sie ein Loch mit 16 mm Durchmesser in Ihr Bedienfeld.
- Einsetzen: Führen Sie den Druckschalter 12V von vorne durch das Loch ein.
- Sichern: Ziehen Sie die metallische Sechskantmutter von hinten fest, um den Schalter sicher zu befestigen.
- Verkabelung: Schließen Sie die 5-PIN-Anschlüsse gemäß Ihren Schaltkreisanforderungen an (NO/NC/LED).
Verdrahtungsanleitung für 5-PIN LED-Taster
Ein 5-PIN-Schalter bietet maximale Flexibilität mit C (Common), NO (Normally Open), NC (Normally Closed) und zwei dedizierten LED-Pins (+ / -). Dies ermöglicht vier verschiedene Steuerungsmodi.
1. Normal AUS, LED synchron (Schließerkontakt)
Logik: Sowohl das Gerät als auch die LED sind standardmäßig AUS. Durch Drücken der Taste werden das Gerät und die LED gleichzeitig EINGESCHALTET.
- Anwendung: Standard-Startschalter, bei denen das Licht anzeigt, dass das System läuft.
- Zustand: Statisch (LED Aus, Gerät Aus) → Gedrückt (LED An, Gerät An).
2. Normal EIN, LED synchron (Öffnerkontakt)
Logik: Sowohl das Gerät als auch die LED sind standardmäßig EIN. Durch Drücken der Taste werden sowohl das Gerät als auch die LED AUSGESCHALTET.
- Anwendung: Stopptasten oder Not-Aus-Schalter.
- Zustand: Statisch (LED An, Gerät An) → Gedrückt (LED Aus, Gerät Stopp).
3. Normal AUS, LED konstant (Schließerkontakt)
Logik: Die LED leuchtet als Hintergrundbeleuchtung ständig EIN. Das Gerät schaltet sich nur EIN, wenn die Taste gedrückt wird.
- Anwendung: Netzschalter in dunkler Umgebung oder Zugangskontrolltasten.
- Zustand: Statisch (LED An, Gerät Aus) → Gedrückt (LED An, Gerät An).
4. Normal EIN, LED konstant (Öffnerkontakt)
Logik: Die LED leuchtet ständig EIN. Das Gerät ist standardmäßig EIN und schaltet sich AUS, wenn die Taste gedrückt wird.
- Anwendung: Überwachungssysteme oder Sicherheitsalarme, die eine konstante Leistungsanzeige erfordern.
- Zustand: Statisch (LED An, Gerät An) → Gedrückt (LED An, Gerät Stopp).
| Modus | LED-Verhalten | Gerät (Leerlauf) |
|---|---|---|
| NO Sync | Leuchtet bei Betätigung auf | AUS |
| NC Sync | Schaltet sich bei Betätigung aus | EIN |
| Konstant | Immer AN (Hintergrundbeleuchtung) | Benutzerwahl |
Branchenkenntnisse
Was ist ein 16mm Druckschalter 12V?
Ein 16mm Druckschalter ist ein kompaktes elektromechanisches Bauteil, das zur Steuerung des Stromflusses in einem Schaltkreis verwendet wird. Im industriellen Bereich ist die 12V-Version aufgrund ihrer Sicherheit und Kompatibilität mit Standardnetzteilen äußerst beliebt für Niederspannungssteuerungssysteme.
Rastend vs. Momentan: Der Unterschied
| Merkmal | Momentan | Rastend |
|---|---|---|
| Aktion | Springt bei Loslassen zurück | Bleibt in Position (Ein/Aus) |
| Verwendung | Hupen, Türklingeln, PC-Start | Lichtschalter, Netzschalter |
FILN Werksvorteil
- ✅ Keine Mindestbestellmenge: Kleine Bestellungen und Muster willkommen.
- ✅ Schnelle Lieferung: Schneller weltweiter Versand von unserem Lager.
- ✅ Anpassung: Spannung, Kabellänge und lasergeätzte Symbole.
Offizielle Website: www.filn.com
Kontakt: inquiry@cnylin.com.cn
Häufig gestellte Fragen
F1: Ist der 16-mm-Drucktastenschalter 12 V wasserdicht?
A: Ja, er ist IP65-zertifiziert und somit resistent gegen Staub und Niederdruck-Wasserspritzer.
F2: Kann ich diesen Schalter für ein 24-V-System verwenden?
A: Obwohl die LED für 12V-24V ausgelegt ist, empfehlen wir, Ihre Spannung für optimale LED-Helligkeit und Langlebigkeit anzugeben.
F3: Was ist der Unterschied zwischen Gehäusen aus Edelstahl und Aluminium?
A: Edelstahl ist korrosionsbeständiger (ideal für den Marinebereich), während eloxiertes Aluminium Farbvielfalt wie Schwarz bietet.
F4: Unterstützen Sie benutzerdefinierte Symbole auf der Taste?
A: Ja, die FILN-Fabrik bietet Lasergravuren für jedes Logo oder Symbol, das Sie benötigen.
F5: Welche Zertifizierungen haben FILN-Schalter?
A: Unsere Produkte verfügen über UL-, CE-, RoHS-, VDE- und ISO9001-Zertifizierungen.
F6: Wie lange ist die mechanische Lebensdauer dieses Schalters?
A: Er ist unter normalen Betriebsbedingungen für bis zu 500.000 Zyklen getestet.
F7: Kann ich eine vorverdrahtete Version erhalten?
A: Ja, wir bieten auf Anfrage kundenspezifische Drahtlängen und Steckverbinder-Baugruppen an.
F8: Was bedeutet die Beleuchtung des Stromsymbols?
A: Sie bietet eine klare visuelle Rückmeldung über den Stromstatus des Geräts und verbessert die Sicherheit in dunklen Umgebungen.
F9: Ist eine Montagedichtung enthalten?
A: Ja, jeder Schalter wird mit einem hochwertigen Silikon-O-Ring zur wasserdichten Abdichtung geliefert.
F10: Wie lange ist die Lieferzeit für Großbestellungen?
A: Die meisten Standardbestellungen werden innerhalb von 3-7 Werktagen bearbeitet und versandt.
