Knopfschalter-Zeichnung
Produktübersicht

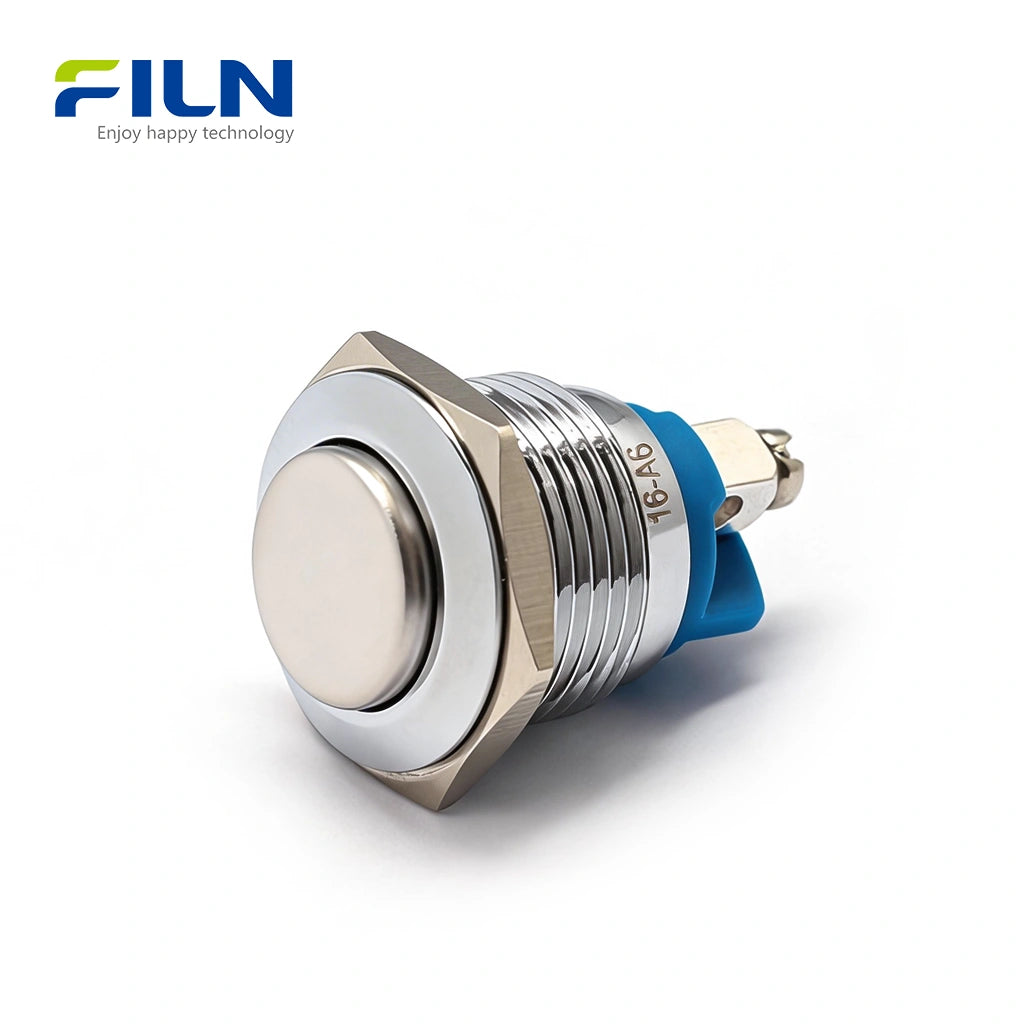

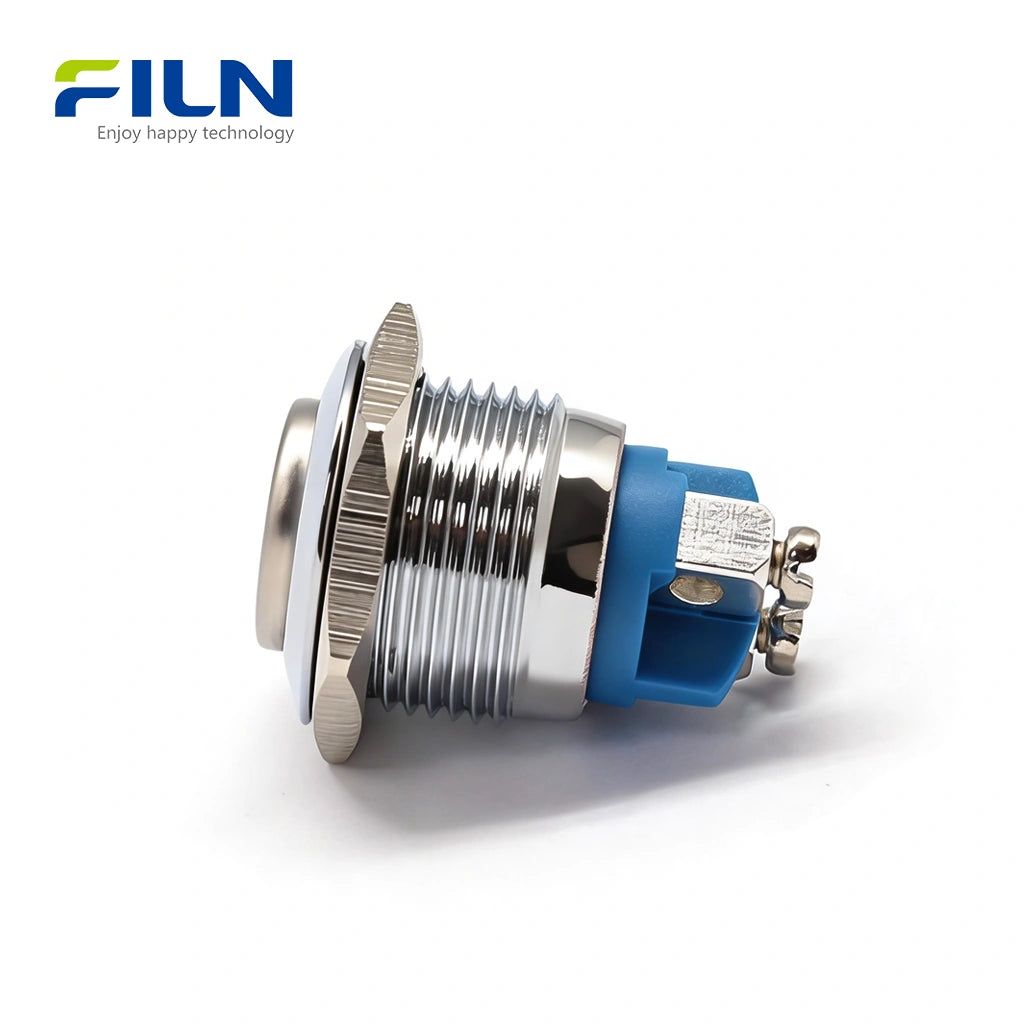

Der 16-mm-Ein/Aus-Drucktastenschalter (Modell: FLTM16-HS-2-X) ist eine hochwertige industrielle Steuerkomponente, entwickelt von FILN. Dieser momentane Drucktastenschalter verfügt über ein robustes Gehäuse aus silbernem Edelstahl und ein High-Head-Design für taktile Präzision. Ausgestattet mit 2-poligen Schraubklemmen bietet er im Vergleich zu Standard-Stiftklemmen eine überragende Verbindungsstabilität und einfache Installation. Mit Zertifizierungen wie ISO9001, CE, VDE, RoHS, SGS, UL und IP65 ist dieser 16-mm-Momentary-Schalter ideal für hochbelastbare industrielle Bedienfelder, Automatisierungsgeräte und Marinesysteme. Sein Metallknopf mit hohem Kopf gewährleistet eine zuverlässige Ein-Aus-Steuerung selbst in den anspruchsvollsten Umgebungen.
Kurzübersicht der Spezifikationen
| Modellnummer | FLTM16-HS-2-X |
|---|---|
| Montagelochgröße | 16 mm (0,63 Zoll) |
| Schaltfunktion | Tastend (selbstrückstellend) |
| LED-Beleuchtung | Unbeleuchtet |
| Tastenform | Hoher Kopf (rund) |
| Anschlussart | 2-polige Schraubklemme |
Leistungsparameter
| Nennspannung | 36 V DC / 250 V AC |
|---|---|
| Nennstrom | 5 A DC / 5 A AC |
| Nennleistung | 180 W (DC) / 1250 W (AC) |
| Isolationswiderstand | ≥ 1000 MΩ |
| Kontaktwiderstand | < 50 mΩ |
| Spannungsfestigkeit | 1800 V |
| Zertifizierungen | ISO9001, CE, VDE, RoHS, SGS, UL, IP65 |
Komponentenmaterialien
| Tastenbetätiger | 304 Edelstahl / 6063 Aluminiumlegierung |
|---|---|
| Gehäuse/Körper | H59 Messing / 304 Edelstahl |
| Lichtleiter | N/A (Unbeleuchtet) |
| Anschlüsse | H62 Kupferlegierung (Schraube) |
| Basis | PA66+GF20% flammhemmendes Nylon |
| Kontaktmaterial | Silberkontakt AgCdO12 |
| Wasserdichter Ring | SIL Silikon |
Allgemeine Eigenschaften
| Betriebstemperatur | -25°C bis +85°C |
|---|---|
| Schutzart | IP65, IK08 |
| Mechanische Lebensdauer | 500.000 Zyklen |
| Elektrische Lebensdauer | 100.000 Zyklen (3A) / 50.000 Zyklen (5A) |
Hauptmerkmale
1. Außergewöhnlicher Schutz & Langlebigkeit
Dieser 16-mm-Metall-Ein/Aus-Schalter ist nach IP65 und IK08 klassifiziert und schützt so vor Wasser, Staub und starken Stößen. Das Gehäuse aus silbernem Edelstahl gewährleistet, dass er auch rauen Industrieumgebungen ohne Korrosion standhält.
2. Optimale elektrische Belastbarkeit
Mit einer Nennleistung von 5 A 250 V AC/DC kann dieser Hochleistungs-Drucktaster Hochleistungsgeräte direkt steuern, wodurch in vielen Schaltkreisen keine zusätzlichen Relais erforderlich sind. Die 1800 V Spannungsfestigkeit bietet eine hohe Sicherheitsmarge.
3. Überragendes Schraubklemmendesign

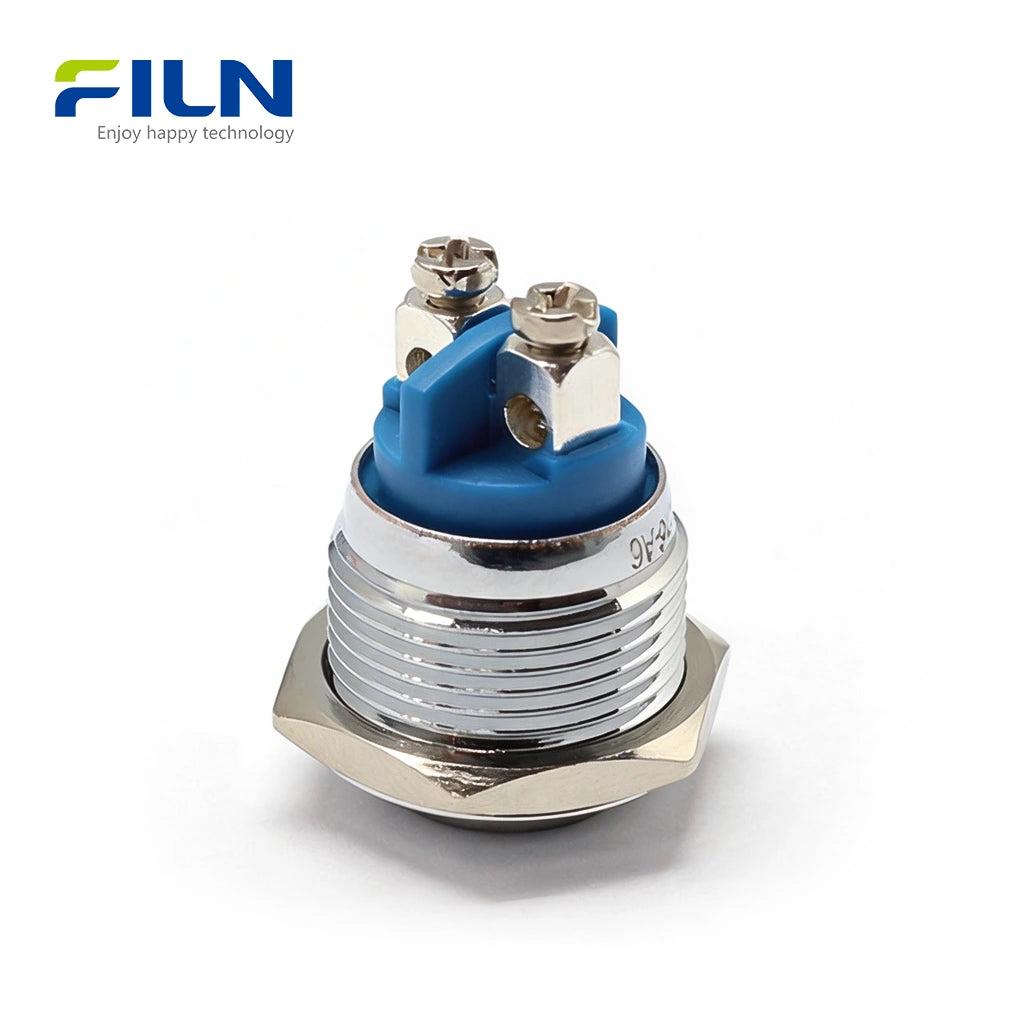

Die 2-polige Schraubklemme bietet einen erheblichen Vorteil gegenüber Lötstiften: Sie ermöglicht eine schnelle, sichere Verdrahtung nur mit einem Schraubendreher. Dies ist ideal für die Wartung vor Ort und für vibrationsanfällige Anwendungen, bei denen Lötverbindungen versagen könnten.
4. Taktiles Feedback mit hohem Kopf
Der Metallknopf mit hohem Kopf bietet eine deutliche taktile Rückmeldung, selbst wenn die Bediener schwere Handschuhe tragen, was ihn perfekt für CNC-Maschinen und manuelle Automatisierungsgeräte macht.
5. Kompakte Industrieausführung
Trotz seiner hohen Strombelastbarkeit behält der FLM16-HS-1 ein kompaktes Profil bei, was eine dichte Installation auf industriellen Bedienfeldern mit begrenztem Platz auf der Rückseite ermöglicht.
Anwendungen
Der 16-mm-Metalltaster wird universell in verschiedenen Sektoren eingesetzt. Jedes betriebene Gerät benötigt einen zuverlässigen Schalter zur Steuerung der Stromkreisdurchgängigkeit. Häufige Anwendungen umfassen:
- Industrielle Bedienfelder: Zum Starten von Maschinen und zur Notfallsignalisierung.
- CNC-Maschinen: Bietet manuelle Übersteuerungen und Modusauswahlen.
- Marinesysteme: Wetterfeste Steuerung für Decksausrüstung.
- Medizinische Geräte: Hygienische, leicht zu reinigende Edelstahloberflächen.
- Schaltschränke: Zuverlässige Ein/Aus-Steuerung für die Stromverteilung.
Installationsanleitung
- Platte bohren: Erstellen Sie ein 16 mm (0,63") Loch in Ihrer Montagefläche.
- Schalter einsetzen: Führen Sie den Metall-Drucktastenschalter von der Vorderseite durch das Loch.

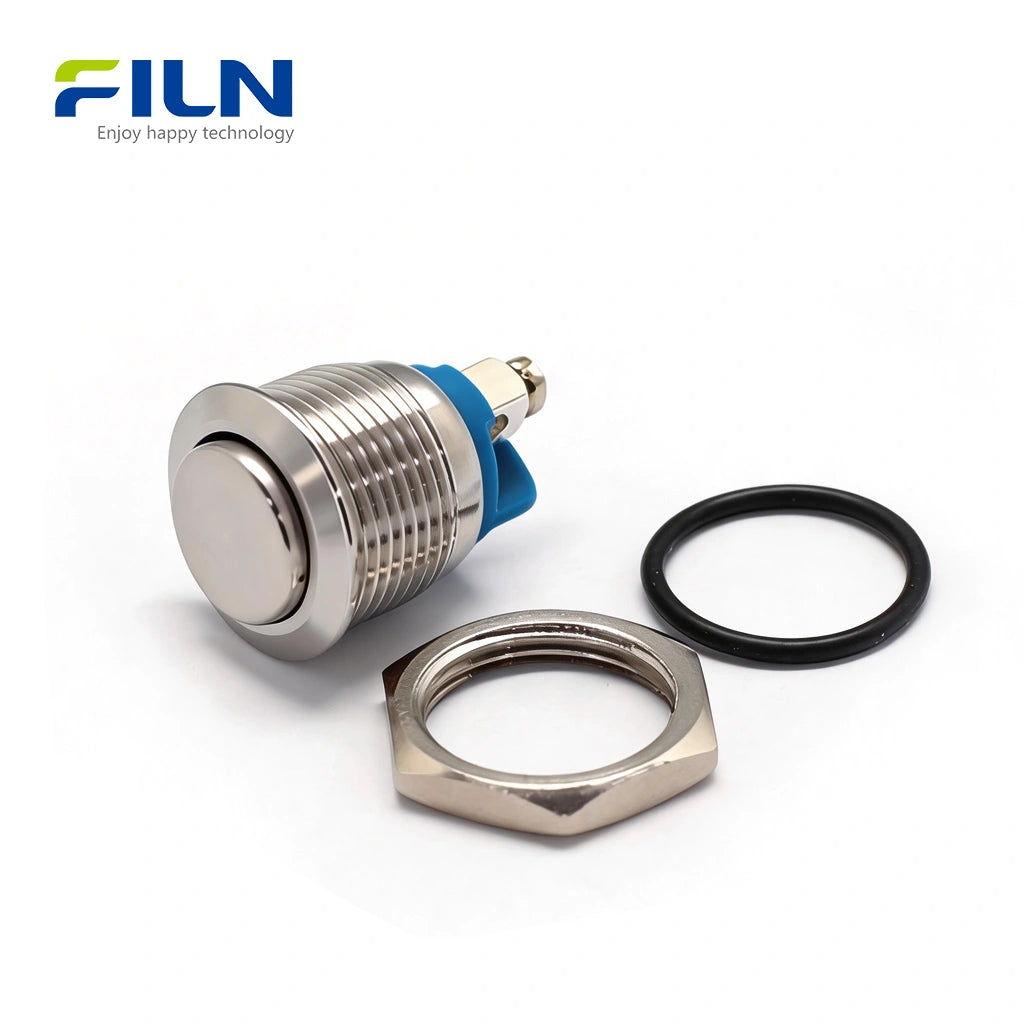

- Mit Mutter sichern: Von hinten die mitgelieferte Metall-Sechskantmutter auf den Schraubenkörper aufschrauben und festziehen, um den Schalter zu sichern.

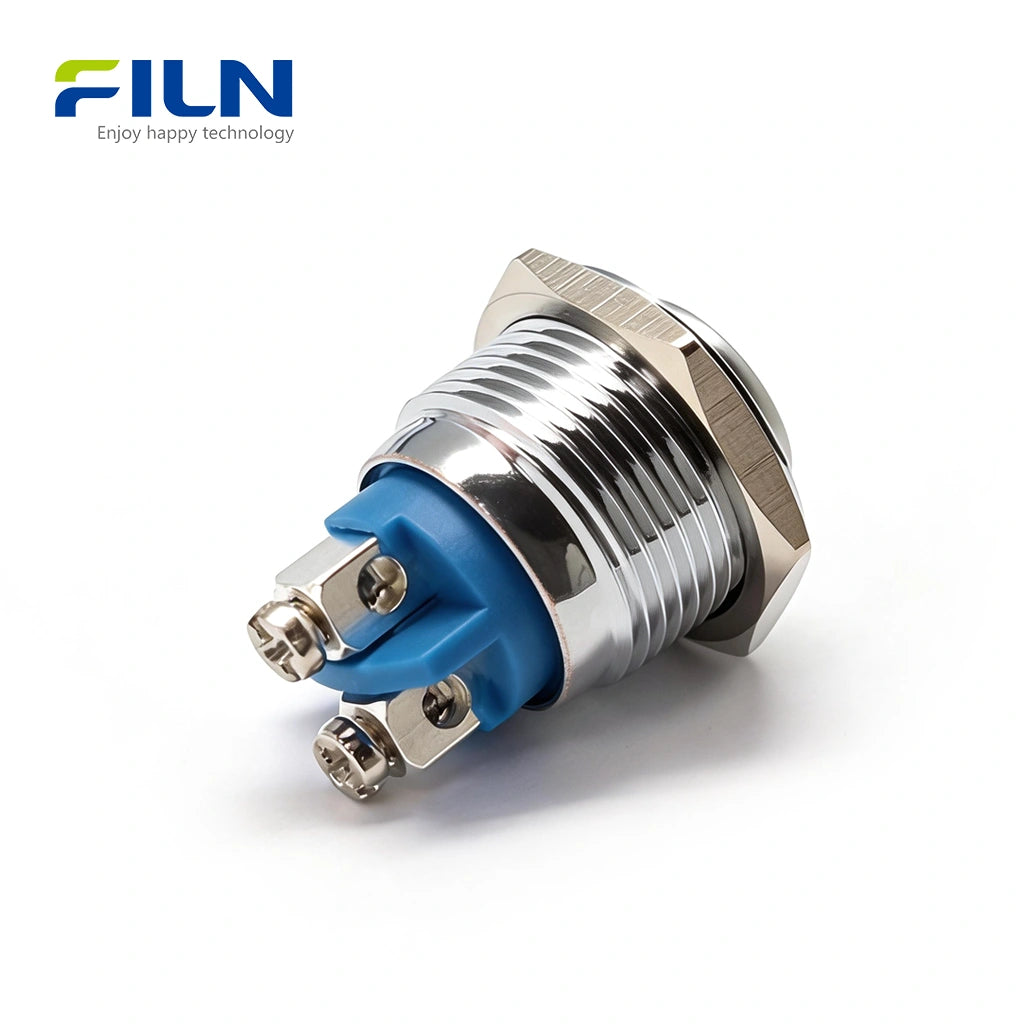

- Verdrahtung: Verbinden Sie Ihre Drähte mit den 2-poligen Schraubklemmen und ziehen Sie die Schrauben für eine sichere Verbindung fest.
Vergleich der Terminaltypen
| Terminaltyp | Vorteile | Installationsmethode |
|---|---|---|
| Schraubklemme | Kein Löten erforderlich, vibrationsfest, einfache Wartung. | Anziehen mit Schraubendreher |
| Stiftklemme | Kompakt, geeignet für Leiterplatten- oder Sockelanschluss. | Löten oder Stecken |
| Verdrahtete Klemme | Schnellste Montage, wasserdichte Abdichtung. | Direktes Verdrahten |
3-PIN Verdrahtungsanleitung (Referenz)
Obwohl der FLM16-HS-1 ein 2-poliger Schalter ist, hier ist die Standardlogik für 3-polige Schalter, die oft in ähnlichen Schaltkreisen verwendet werden:
- C (Common): Stromeingangsanschluss.
- NO (Normally Open): Verbindet nur bei Betätigung. (Logik für FLM16-HS-1)
- NC (Normally Closed): Trennt bei Betätigung.
| Anschlüsse | Standard | Aktion (gedrückt) |
|---|---|---|
| C + NO | Gerät AUS | Gerät EIN |
| C + NC | Gerät EIN | Gerät AUS |
Branchenwissen
Was ist ein Metall-Ein/Aus-Drucktastenschalter?
Ein Ein/Aus-Drucktastenschalter ist eine grundlegende mechanische Komponente, die zur Steuerung des Stromflusses in einem Schaltkreis verwendet wird. In industriellen Umgebungen sind diese typischerweise momentan (das Gerät bleibt nur eingeschaltet, solange Sie den Knopf gedrückt halten) oder rastend (einmal drücken für EIN, erneut drücken für AUS). Die Metallkonstruktion gewährleistet Schutz vor physischer Beschädigung und elektrischen Störungen.
Rastend vs. Momentan: Hauptunterschiede
| Merkmal | Momentan (dieses Modell) | Rastend |
|---|---|---|
| Bedienung | Springt nach dem Loslassen zurück. | Bleibt in Position, bis erneut gedrückt wird. |
| Häufige Verwendung | Klingeln, PC-Stromversorgung, Anlasser. | Lichtschalter, Hauptstrom. |
Direktlieferung ab Werk
FILN ist ein führender Hersteller von Premium-Drucktastenschaltern ohne Mindestbestellmenge und mit schnellen globalen Lieferzeiten.
Direkt vom Werk Spannungsanpassung Kabellängenanpassung Schneller weltweiter Versand
Jetzt kostenlose Muster anfordern
Offizielle FILN-Website: www.filn.com
Kontaktieren Sie uns: inquiry@cnylin.com.cn
Häufig gestellte Fragen (FAQ)
1. Ist dieser 16-mm-Taster wasserdicht?
Ja, er ist IP65-zertifiziert und somit spritzwasser- und staubgeschützt, ideal für den Außeneinsatz.
Ja, er ist IP65-zertifiziert und somit spritzwasser- und staubgeschützt, ideal für den Außeneinsatz.
2. Was ist der Vorteil von Schraubklemmen gegenüber dem Löten?
Schraubklemmen ermöglichen eine einfache Installation ohne Lötkolben und bieten eine robustere Verbindung in Umgebungen mit starken Vibrationen.
Schraubklemmen ermöglichen eine einfache Installation ohne Lötkolben und bieten eine robustere Verbindung in Umgebungen mit starken Vibrationen.
3. Kann ich diesen für 220V AC verwenden?
Ja, der Schalter ist für bis zu 250V AC bei 5A ausgelegt.
Ja, der Schalter ist für bis zu 250V AC bei 5A ausgelegt.
4. Bleibt der Knopf gedrückt?
Nein, dies ist ein Taster. Er kehrt sofort in seine Ausgangsposition zurück, sobald Sie ihn loslassen.
Nein, dies ist ein Taster. Er kehrt sofort in seine Ausgangsposition zurück, sobald Sie ihn loslassen.
5. Was bedeuten die verschiedenen LED-Farben?
Obwohl dieses Modell nicht beleuchtet ist, bietet FILN die Farben Rot (Stopp/Gefahr), Grün (Start/Normal), Gelb (Warnung), Blau (Sonderaktion) und Weiß (allgemeine Stromversorgung) an.
Obwohl dieses Modell nicht beleuchtet ist, bietet FILN die Farben Rot (Stopp/Gefahr), Grün (Start/Normal), Gelb (Warnung), Blau (Sonderaktion) und Weiß (allgemeine Stromversorgung) an.
6. Welches Material hat das Gehäuse?
Es besteht aus hochwertigem silbernem Edelstahl für maximale Haltbarkeit und Korrosionsbeständigkeit.
Es besteht aus hochwertigem silbernem Edelstahl für maximale Haltbarkeit und Korrosionsbeständigkeit.
7. Wird es mit der Befestigungsmutter geliefert?
Ja, jeder Schalter enthält eine Sechskantmutter und eine wasserdichte Gummidichtung.
Ja, jeder Schalter enthält eine Sechskantmutter und eine wasserdichte Gummidichtung.
8. Kann FILN die Kabellänge anpassen?
Absolut! Wir sind spezialisiert auf Anpassungen für industrielle Bestellungen, einschließlich der Vormontage von Kabelbäumen.
Absolut! Wir sind spezialisiert auf Anpassungen für industrielle Bestellungen, einschließlich der Vormontage von Kabelbäumen.
9. Wie hoch ist die mechanische Lebensdauer dieser Taste?
Sie ist für 500.000 Zyklen getestet, was einen jahrelangen wartungsfreien Betrieb gewährleistet.
Sie ist für 500.000 Zyklen getestet, was einen jahrelangen wartungsfreien Betrieb gewährleistet.
10. Gibt es eine Mindestbestellmenge (MOQ)?
Nein, FILN unterstützt Industriekunden ohne MOQ für Standardmodelle wie den FLM16-HS-1.
Nein, FILN unterstützt Industriekunden ohne MOQ für Standardmodelle wie den FLM16-HS-1.
Sehr geehrte Kunden,
Bei FILN sind wir auf die Lieferung von präzisionsgefertigten Kontrollleuchten, Drucktastern und Wippschaltern spezialisiert, die auf Ihre individuellen Anforderungen zugeschnitten sind. Während unsere Produkte standardmäßig in den Spannungsbereichen (12-24V und 110-220V) erhältlich sind, wissen wir, dass spezielle Anwendungen Flexibilität erfordern.
Benötigen Sie eine kundenspezifische Spannungslösung? Teilen Sie uns einfach Ihre gewünschten Spannungsspezifikationen (z. B. 5V, 48V oder nicht standardisierte Bereiche) mit, und unser Entwicklungsteam wird innerhalb von 10-15 Werktagen eine Lösung entwickeln.
Warum FILN für die kundenspezifische Fertigung wählen?
✅ Fachwissen, dem Sie vertrauen können: Über 20 Jahre Erfahrung in der Produktion von elektronischen Bauteilen in Industriequalität.
✅ End-to-End-Anpassung: Von Spannungsanpassungen bis hin zu maßgeschneiderten Designs (Form, Farbe, IP-Schutzart) passen wir uns Ihren Bedürfnissen an.
✅ Qualität garantiert: Alle Sonderanfertigungen werden strengen Tests unterzogen, um die CE/RoHS/IP65-Standards zu erfüllen.
✅ Skalierbarer Support: Ob Prototypen oder Großbestellungen, wir gewährleisten eine reibungslose Lieferung.
So funktioniert es
Beratung: Teilen Sie uns Ihre technischen Anforderungen per E-Mail oder über unser Kontaktformular mit.
Design & Genehmigung: Erhalten Sie 3D-Modelle oder Muster zur Bestätigung.
Produktion & Qualitätskontrolle: Präzisionsfertigung mit Echtzeit-Updates.
Globaler Versand: Nachverfolgbare Logistik bis zu Ihrer Haustür.
Kontaktieren Sie uns noch heute
E-Mail: inquiry@cnylin.com.cn
