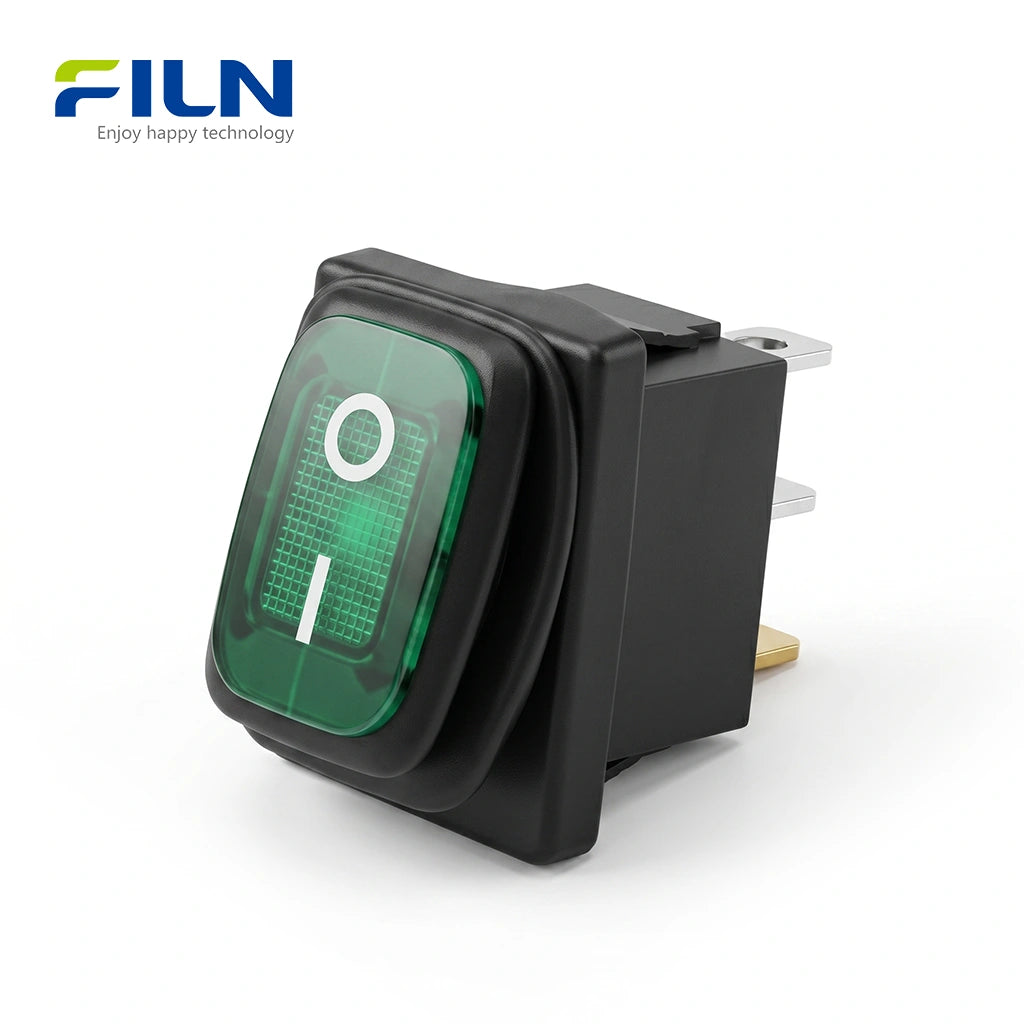

Beleuchteter Wippschalter KCD1 Schalter mit LED-Licht 3-polig EIN-AUS PC/ABS UL CE FILN

Wippschalterzeichnung

Was ist ein beleuchteter Wippschalter?

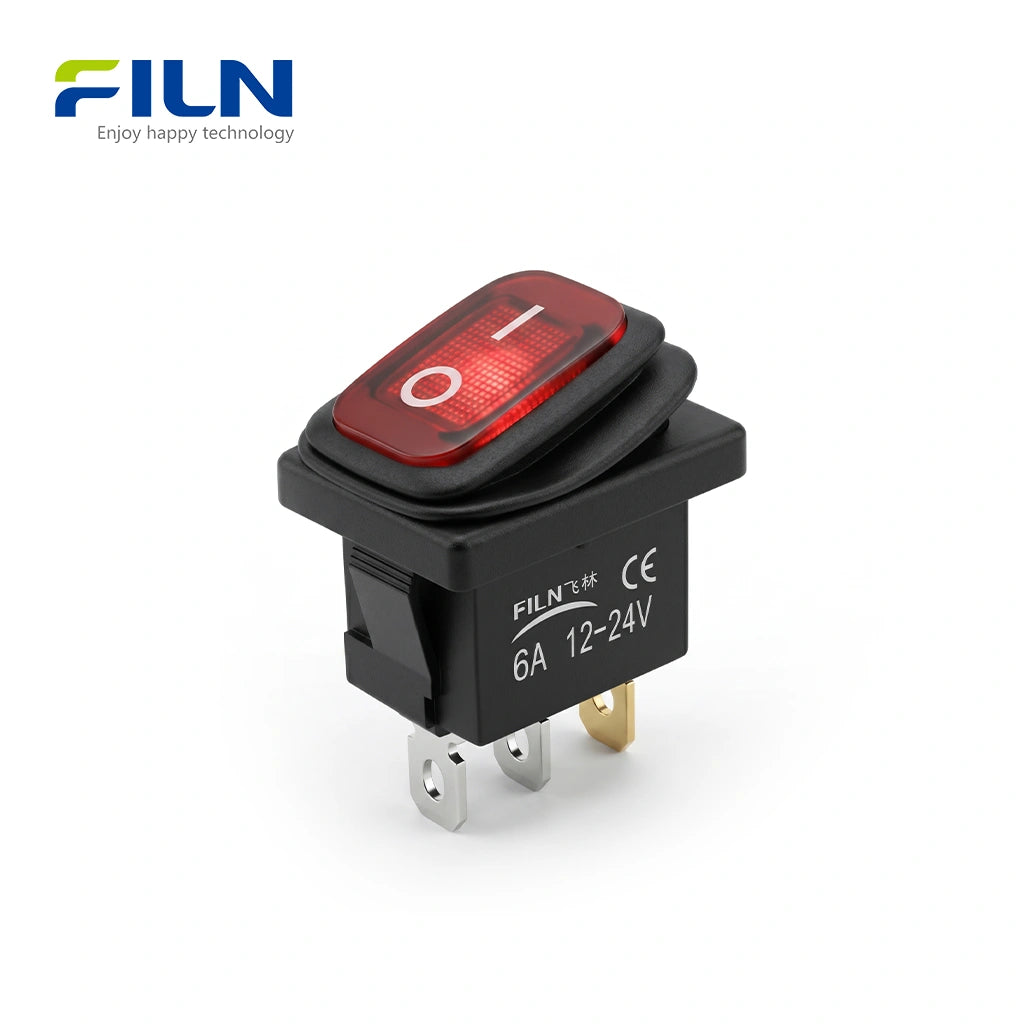

Ein beleuchteter Wippschalter ist eine elektromechanische Komponente, die dazu dient, einen elektrischen Schaltkreis zu öffnen oder zu schließen und dabei visuelles Status-Feedback über eine integrierte LED- oder Neonlampe zu geben. Der FL3-KCD1-011-11N ist ein 13 x 19,5 mm großer Mini-Wippschalter mit quadratischem Betätigungselement. Er ermöglicht es den Bedienern, den „EIN“-Zustand auf einen Blick zu erkennen, was für die Sicherheit in dunklen Industrieumgebungen entscheidend ist. Dieser Schalter verwendet eine Wippbewegung, um interne Kontakte zu überbrücken und dient als zuverlässige Schnittstelle für das Energiemanagement.

Produktübersicht

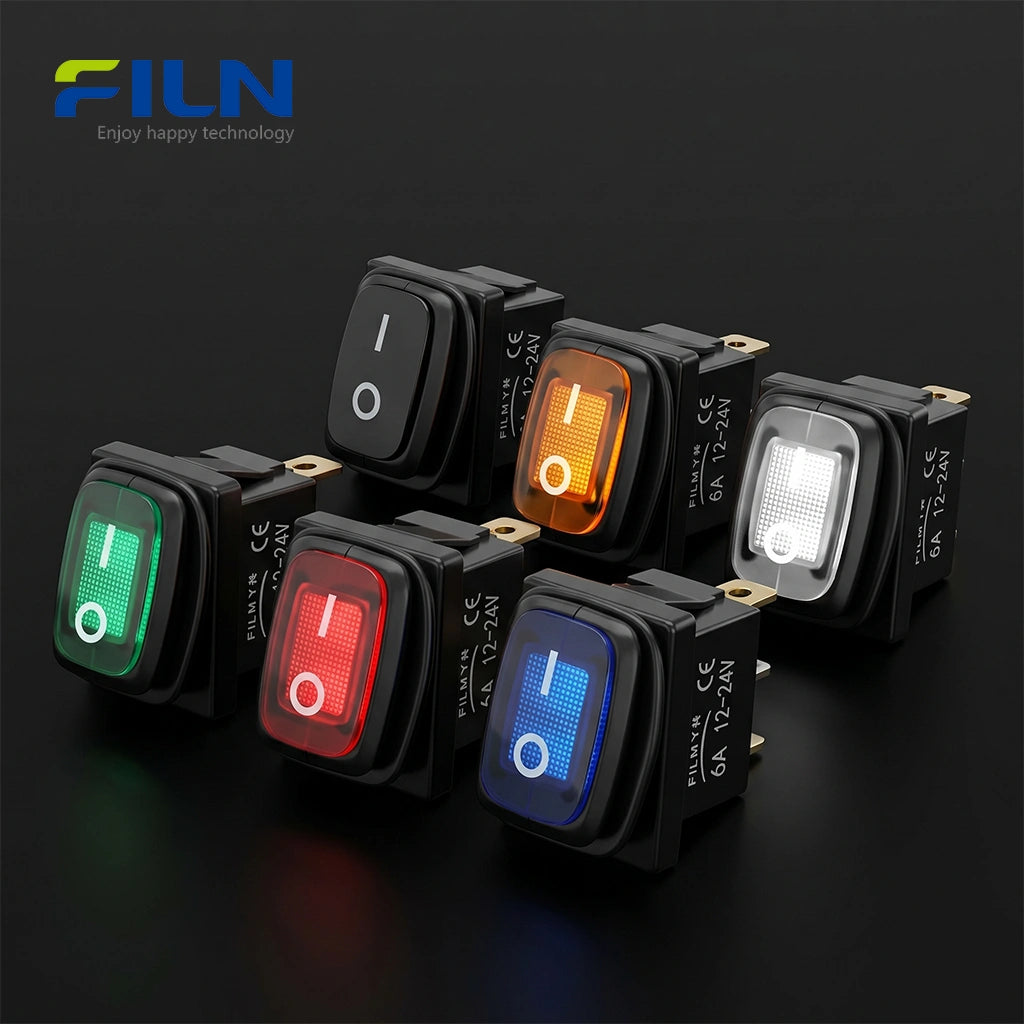

Der FILN beleuchtete Wippschalter (Modell: FL3-KCD1-011-11N) ist eine Hochleistungs-Steuereinheit mit den Maßen 13x19,5 mm. Er wurde für eine hohe Belastbarkeit von 30 A bei 250 VAC entwickelt, was ihn zu einer robusten Wahl für hochbelastbare Industrieanwendungen macht. Zertifiziert nach ISO9001, CE, VDE, RoHS, SGS und UL garantiert er globale Sicherheitskonformität. Die IP65-Wasserdichtigkeitsbewertung gewährleistet Haltbarkeit unter rauen Bedingungen. Mit 5 verfügbaren LED-Farben (Rot, Grün, Gelb, Blau, Weiß) bietet er vielseitige Signalgebung für die industrielle Steuerung, medizinische Geräte und Haushaltsgeräte. Seine Snap-in-Installation und der 3-polige Anschluss erleichtern die schnelle Montage und eine sichere elektrische Verbindung.

Kurzspezifikationen

Elektrische Leistungsparameter

Komponentenmaterialien

Allgemeine Eigenschaften

Technische Prüfung & Mechanisches Verhalten

Industrielle & Verbraucheranwendungen

Der beleuchtete Wippschalter wird aufgrund seiner hohen Belastbarkeit und intuitiven Rückmeldung häufig in der Leistungsregelung eingesetzt:

• Küchengeräte: Kaffeemaschinen, Heißluftfritteusen, Wasserspender und Öfen.
• Büro & Gewerbe: Drucker, Aktenvernichter und PDU-Steckdosenleisten.
• Industriemaschinen: Verteilerkästen, Prüfgeräte und Förderanlagen.
• Transport: Wohnmobilbeleuchtung, Marine-Armaturenbretter (IP65 erforderlich) und Nutzfahrzeuge.

Installationsanleitung

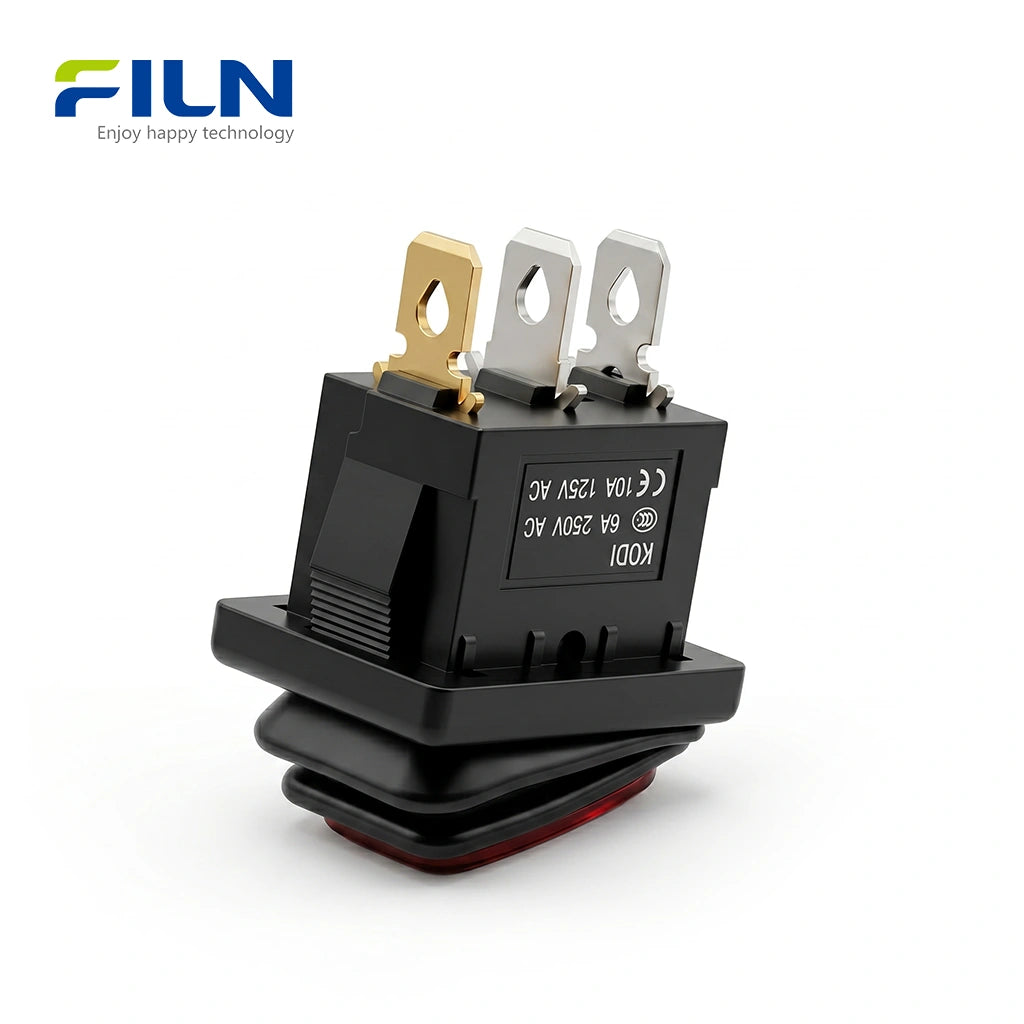

1. Bereiten Sie einen Panelausschnitt von 13X19.5MM vor.
2. Richten Sie den beleuchteten Wippschalter am Loch aus und drücken Sie ihn von vorne ein.
3. Die integrierten seitlichen Schnappclips verriegeln den Schalter fest an der Platte.
4. Fahren Sie mit der 3-poligen Verdrahtung gemäß Schaltplan fort.

Vollständiger 3-poliger 3-Wege-Wippschalter-Schaltplan und -Anleitung

Ein 3-poliger Wippschalter-Schaltplan ist für Projekte, die die Steuerung von zwei getrennten Stromkreisen erfordern, unerlässlich. Diese spezielle Konfiguration, die üblicherweise in Schaltern der KCD1-Serie zu finden ist, funktioniert als einpoliger Umschalter (SPDT) mit einer "Ein-Aus-Ein"-Funktionalität. Er ermöglicht es einer einzigen Stromquelle, zwischen zwei verschiedenen Geräten zu wechseln oder in einer zentralen Neutralposition zu bleiben, in der beide getrennt sind.

So verdrahten Sie einen 3-poligen 3-Wege-Wippschalter: Schritt-für-Schritt-Anleitung

Das Verdrahten eines 3-Wege-Schalters ohne Beleuchtung erfordert die Verwaltung eines gemeinsamen Stromeingangs und zweier unabhängiger Ausgangslasten. Befolgen Sie diese Schritte für eine korrekte Einrichtung:

• 1. Zentraler Stromeingang (Common Pin): Verbinden Sie das Pluskabel (+) Ihrer Stromversorgung mit dem mittleren Pin des Wippschalters. Dieser Pin fungiert als gemeinsamer Anschluss, der den Strom zu den anderen beiden Pins verteilt.
• 2. Geräteanschluss 1: Verbinden Sie den unteren Pin des Schalters mit dem positiven Eingang Ihres ersten Geräts (Gerät 1). In der Position "Unten" ist der Stromkreis zu diesem Gerät geschlossen.
• 3. Geräteanschluss 2: Verbinden Sie den oberen Pin des Schalters mit dem positiven Eingang Ihres zweiten Geräts (Gerät 2). In der Position "Oben" wird der Strom hierhin umgeleitet.
• 4. Erdung des Stromkreises: Verbinden Sie die negativen (-) Anschlüsse von Gerät 1 und Gerät 2 direkt mit dem negativen Anschluss der Stromquelle. Da es sich um einen unbeleuchteten Schalter handelt, benötigt der Schalter selbst keine Erdverbindung.

Schalter-Betriebslogiktabelle

Technische Installationshinweise

• Ein-Aus-Ein-Funktionalität: Diese 3-polige Konfiguration ist einzigartig, da die Mittelstellung als vollständiger "Aus"-Zustand für beide Geräte fungiert, was sie perfekt für das Umkehren von Motoren oder das Umschalten zwischen zwei verschiedenen Beleuchtungsmodi macht.

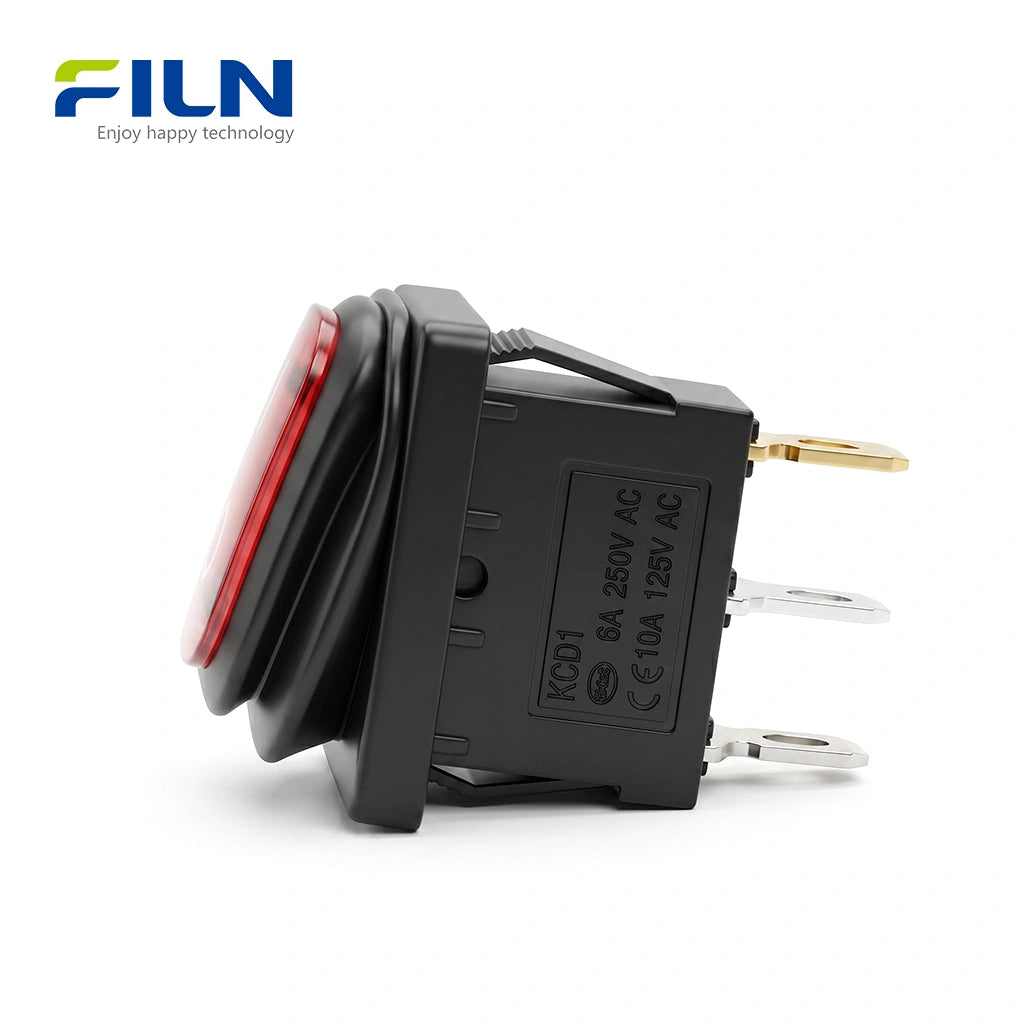

• KCD1-Serien-Nennwerte: Die meisten KCD1-Schalter sind für 6A 250VAC oder 10A 125VAC ausgelegt. Stellen Sie sicher, dass Ihre Last diese elektrischen Spezifikationen nicht überschreitet, um ein Verschweißen der internen Kontakte zu vermeiden.
• Kabelanschluss: Verwenden Sie für Hochstromanwendungen hochwertige Flachsteckhülsen. Stellen Sie sicher, dass diese fest auf den 4,8-mm- oder 6,3-mm-Anschlüssen sitzen, um einen geringen Widerstand zu gewährleisten und Wärmestau zu vermeiden.

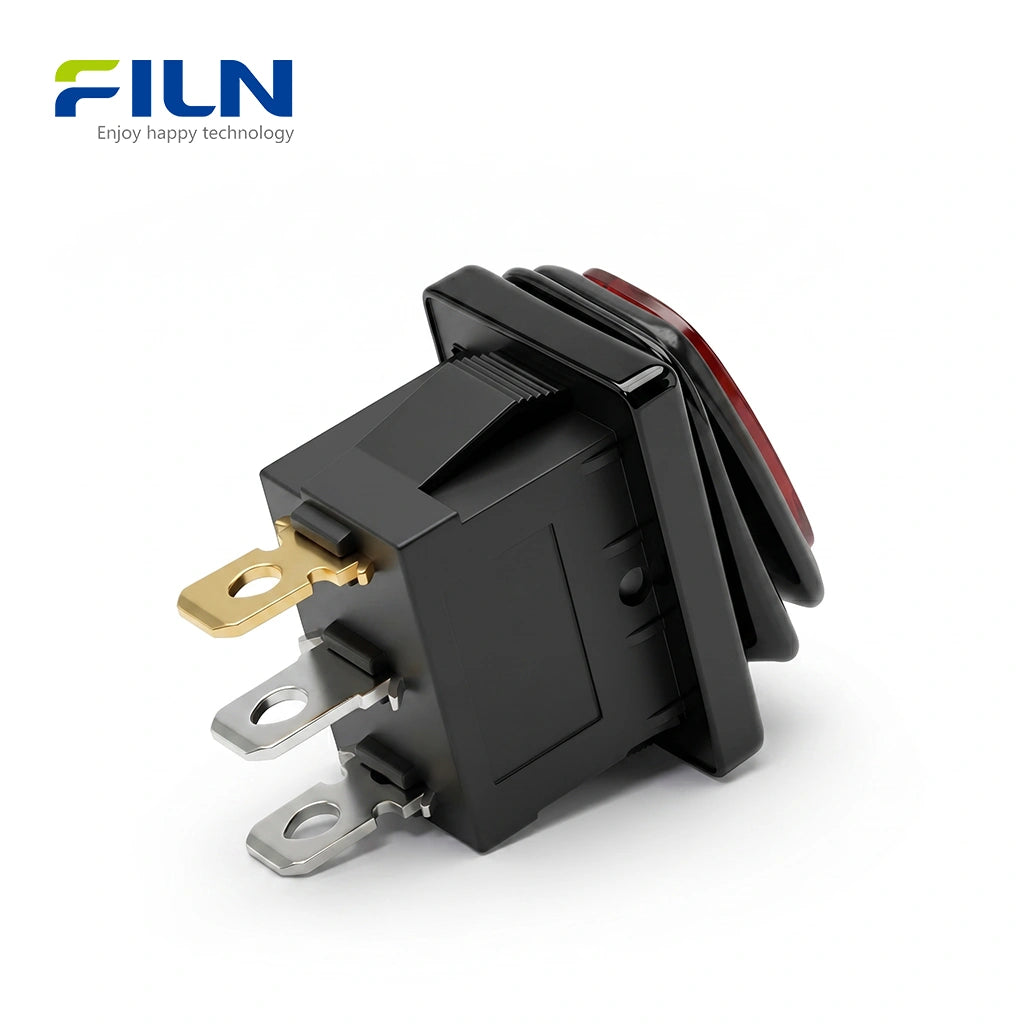

Abbildung 1: Schaltplan für 3-poligen 3-Wege-Wippschalter

Branchenwissen: Wie Wippschalter funktionieren

Ein Wippschalter funktioniert nach dem Wippenprinzip. Wenn eine Seite gedrückt wird, neigt sich eine interne Brücke, um den elektrischen Kontakt zwischen den Anschlüssen herzustellen oder zu unterbrechen. Im Vergleich zu Druckschaltern bieten Wippschalter höhere Strombelastbarkeiten, eine längere Lebensdauer und eine einfachere Installation durch Schnappmontage. Die LED-Version fügt eine Diagnoseschicht hinzu, die es Benutzern ermöglicht, den Schaltzustand auch im Dunkeln sofort zu erkennen.

Direkt vom Werk – der FILN-Vorteil

FILN ist ein weltweit führender Hersteller von Elektrokomponenten und unterstützt den globalen Vertrieb sowie OEM/ODM-Projekte.

• Kein MOQ: Unterstützung für Kleinserien-Prototypen.
• Schnelle Lieferung: Globale Versandlogistik.
• Umfassende Zertifizierung: UL, CE, VDE, RoHS, SGS.
• Anpassung: Spannung, Kabellänge, Stecker.

Jetzt kostenlose Muster erhalten

Offizielle FILN-Website: www.filn.com
Kontakt: inquiry@cnylin.com.cn

Häufig gestellte Fragen

F1: Was bedeutet jede LED-Farbe?
A: Rot/Grün stehen für den Start-/Stopp-Status; Gelb für Vorsicht; Blau/Weiß für den allgemeinen Status oder ästhetische Unterscheidung.

F2: Ist die 30A-Nennleistung für Industrieheizungen sicher?
A: Ja, die 30A-Kapazität bewältigt hohe Stromlasten sicher, unterstützt durch UL- und CE-Zertifizierungen.

F3: Kann ich den Anschlussklemmentyp anpassen?
A: Ja, FILN bietet auf Anfrage kundenspezifische Anschlussstifte oder vorverdrahtete Anschlussoptionen an.

F4: Ist die KCD1-Serie wasserdicht?
A: Sie erreicht IP65-Schutz, wenn sie mit der von FILN gelieferten speziellen Gummiabdeckung verwendet wird.

F5: Welchen Vorteil bietet eine Schnappmontage?
A: Sie reduziert die Montagezeit erheblich, da keine Schrauben oder zusätzliche Hardware erforderlich sind, um den Schalter an der Platte zu befestigen.

F6: Funktioniert der Schalter mit 110V AC?
A: Ja, wir bieten Spannungsanpassungen für 5V-24V DC und 110V-220V AC Anwendungen an.

F7: Wie hoch ist die elektrische Lebensdauer des Schalters?
A: Er ist für 10.000 Zyklen unter voller Nennlast getestet.

F8: Aus welchem Material besteht der Betätiger?
A: Hochwertiges ABS für Standardmodelle oder PC für transparente beleuchtete Bereiche.

F9: Wie schneiden Wippschalter im Vergleich zu Drucktasten ab?
A: Wippschalter bewältigen typischerweise höhere Stromlasten und bieten eine klare "umgeschaltete" visuelle Position.

F10: Wo finde ich den Schaltplan für den 3-poligen Wippschalter?
A: Detaillierte Schaltpläne finden Sie im obigen Installationsabschnitt oder über den technischen Support von FILN.
