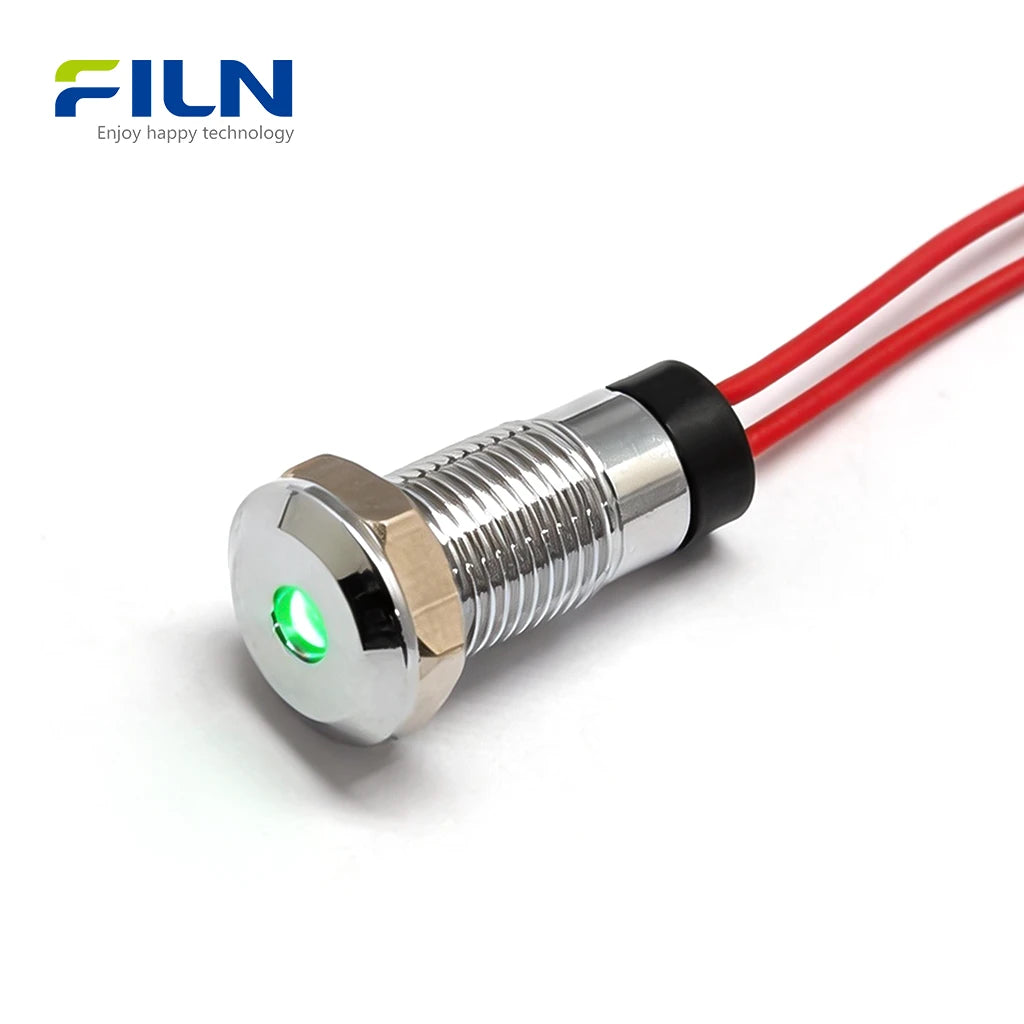

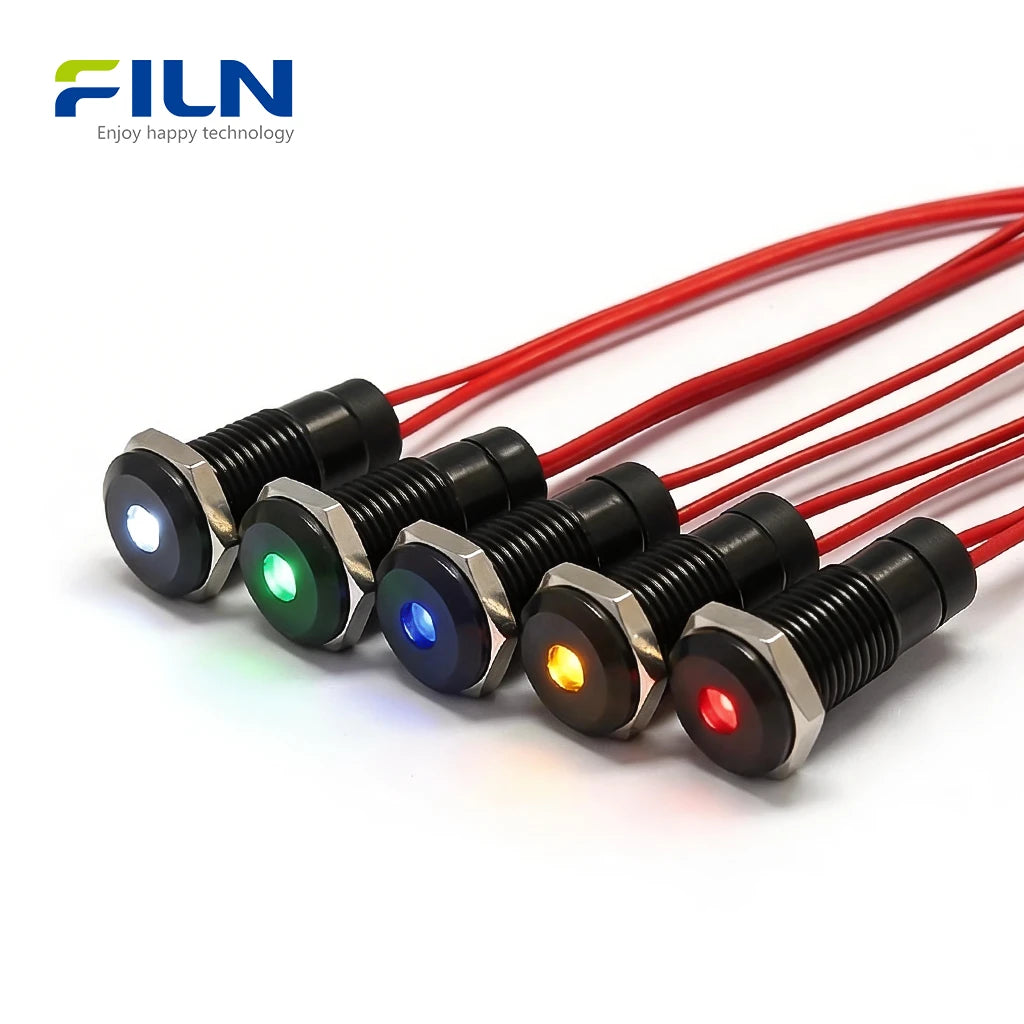

Die FL1M-08DW-2 DC-Kontrollleuchte ist eine professionelle 8-mm-Metall-Flachkopf-LED-Signallampe, die für präzise Überwachung in industriellen Umgebungen entwickelt wurde. Diese kompakte IP67 wasserdichte LED-Anzeige verfügt über ein platzsparendes Design, wodurch sie deutlich kürzer ist als das DW-1-Modell und ideal für Installationen auf kleinem Raum ist. Ausgestattet mit einer unpolaren LED-Perle unterstützt sie vielseitige Spannungen von 12V bis 220V. Ob in CNC-Maschinen oder Schaltschränken, diese DC-Kontrollleuchte bietet zuverlässige, langlebige Statusanzeige mit einem eleganten Silber- oder Schwarzchrom-Finish.
Kurzspezifikationen
| Montageloch | 8 mm / 0,315 Zoll |
|---|---|
| Spannung | 12-24V, 110-220V (anpassbar) |

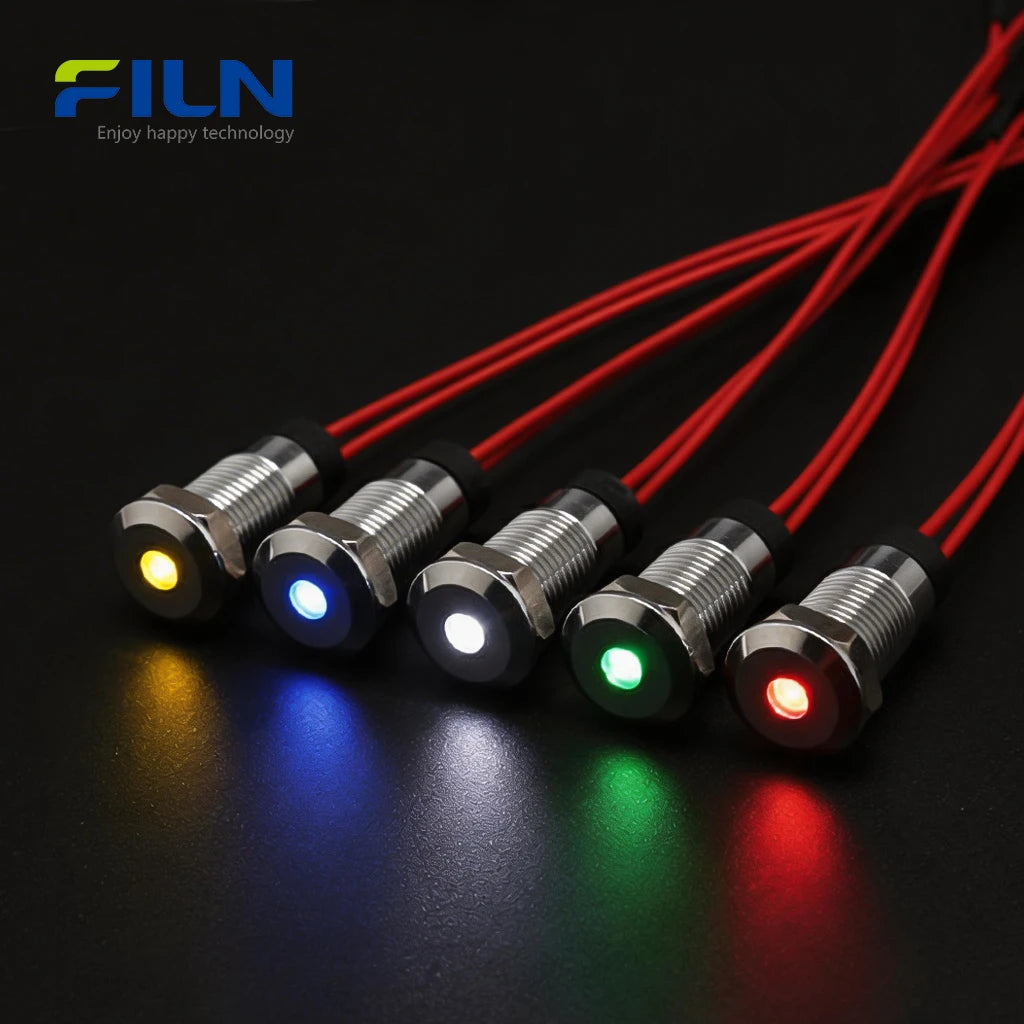

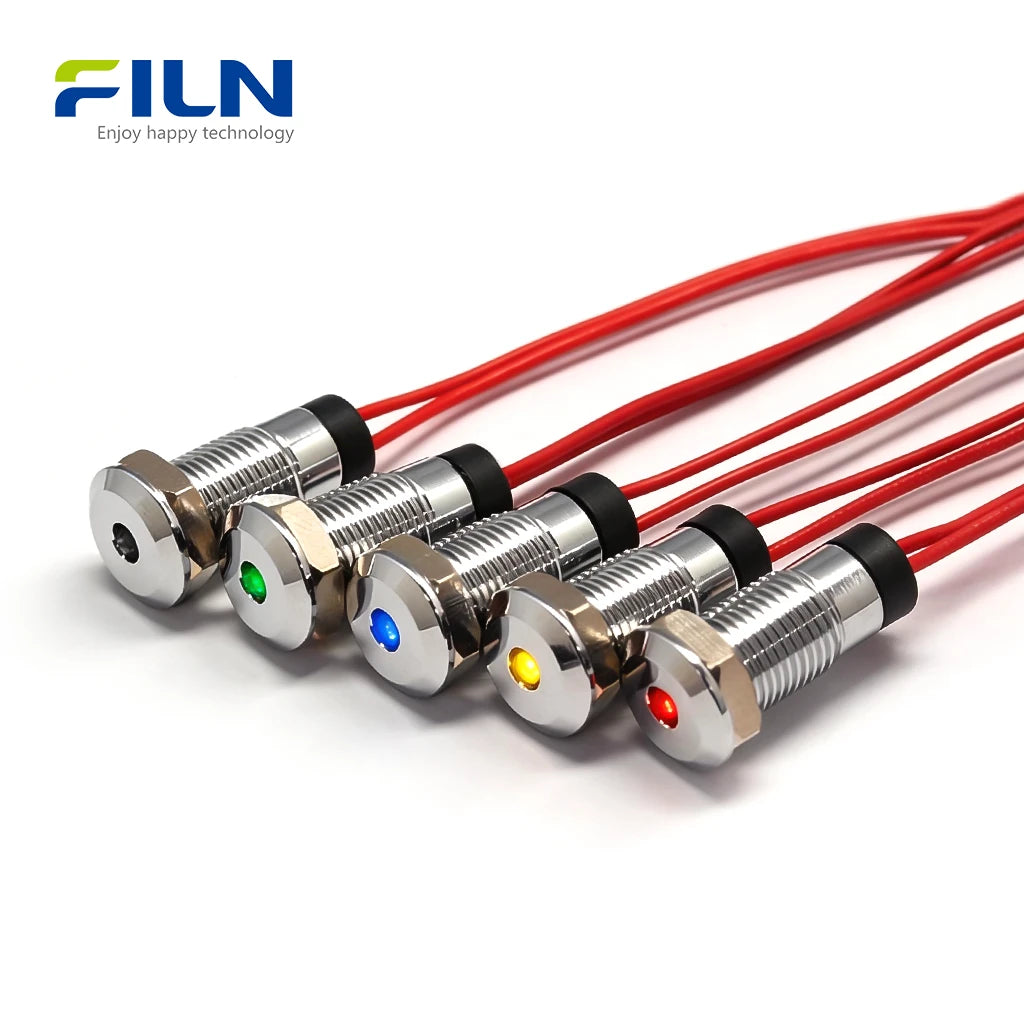

| LED-Farbe | Rot, Grün, Gelb, Blau, Weiß |
| Wasserdichtigkeit | IP65 / IP67 |
| Betriebstemperatur | -40℃ bis +80℃ |
| Lebensdauer | 50.000 Stunden |
| Verdrahtungsart | Vorkonfektionierter Leitungstyp |
Nennbetriebsparameter
| Nennspannung | Kundenspezifisch DC/AC |
|---|---|
| Frequenz (AC) | 50～60Hz |
| Nennstrom | ≤20mA |
Bestandteile
| Gehäuse | Messing mit Nickel- oder Schwarzchrombeschichtung |
|---|---|
| Linse | Polycarbonat (PC) |
| Dichtring | Silikon (O-Ring) |
| Anschluss | Kupfer |
| Drahtmaterial | PVC / UL-zertifizierter Draht |
Hauptmerkmale

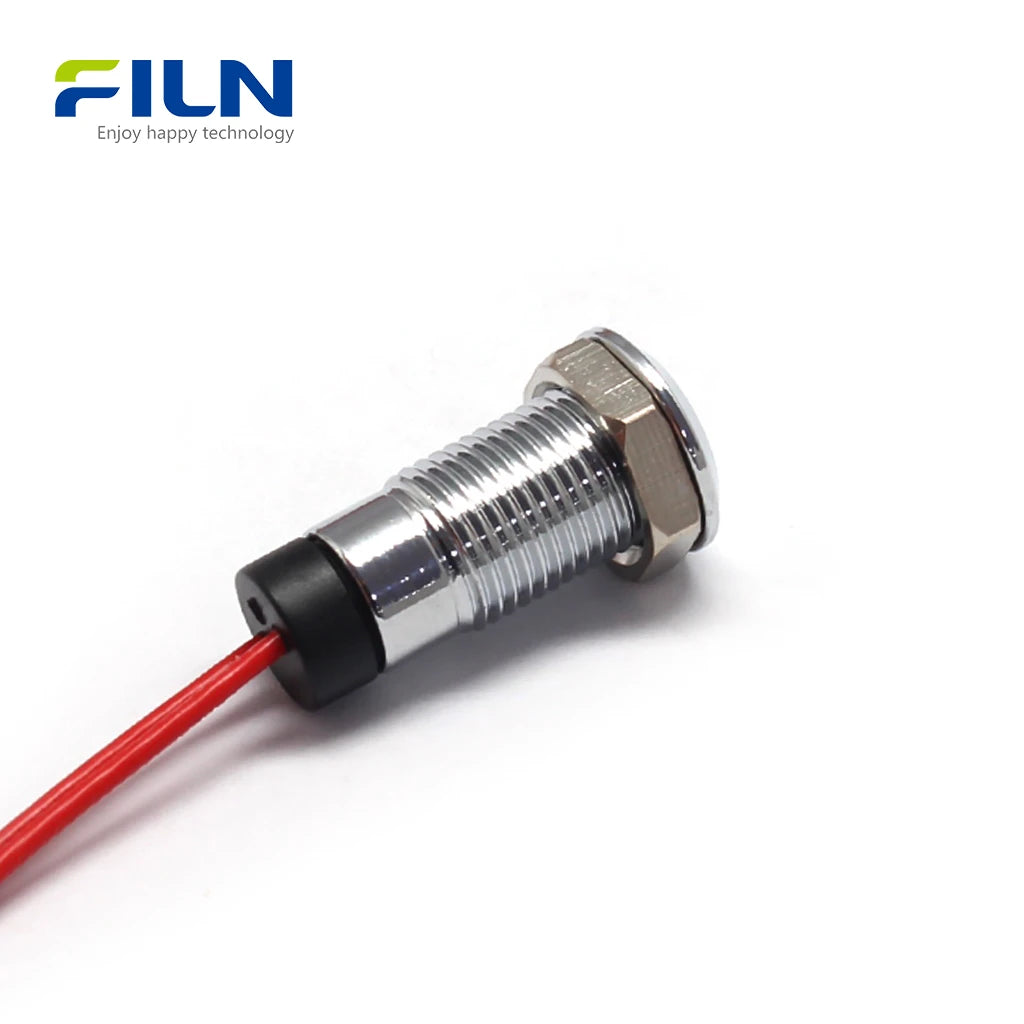

- Ultrakompaktes Design: Das DW-2-Modell ist kürzer als Standardanzeigen und perfekt für flache Gehäuse.
- Unpolare Schaltung: LED-Perlen arbeiten ohne Beschränkungen der positiven/negativen Polarität für eine schnellere Verdrahtung.
- Industrielle Haltbarkeit: IP67-Wasserdichtigkeit gewährleistet Schutz vor Staub und Untertauchen in Wasser.
- Gut sichtbare Ausgabe: Verfügt über ein kleines kreisförmiges lichtemittierendes Loch auf einem flachen Metallkopf.

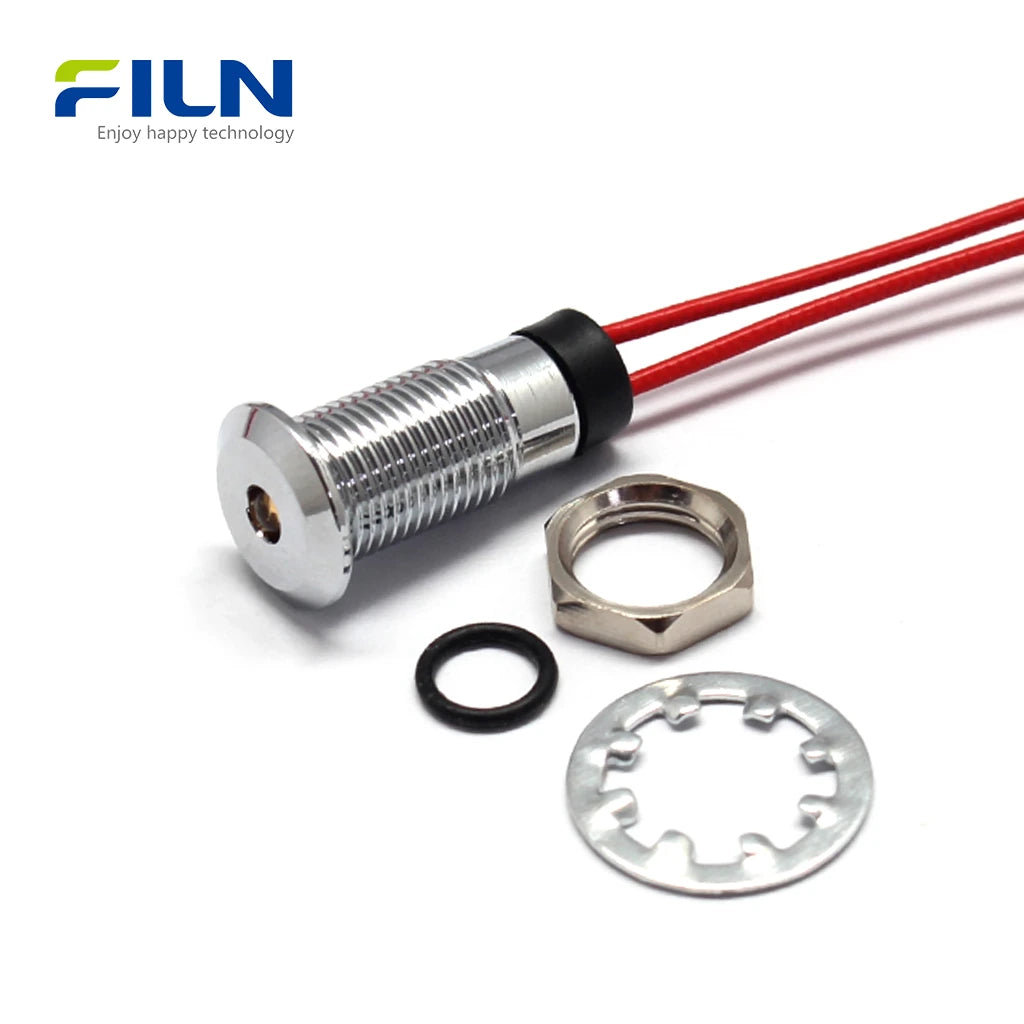

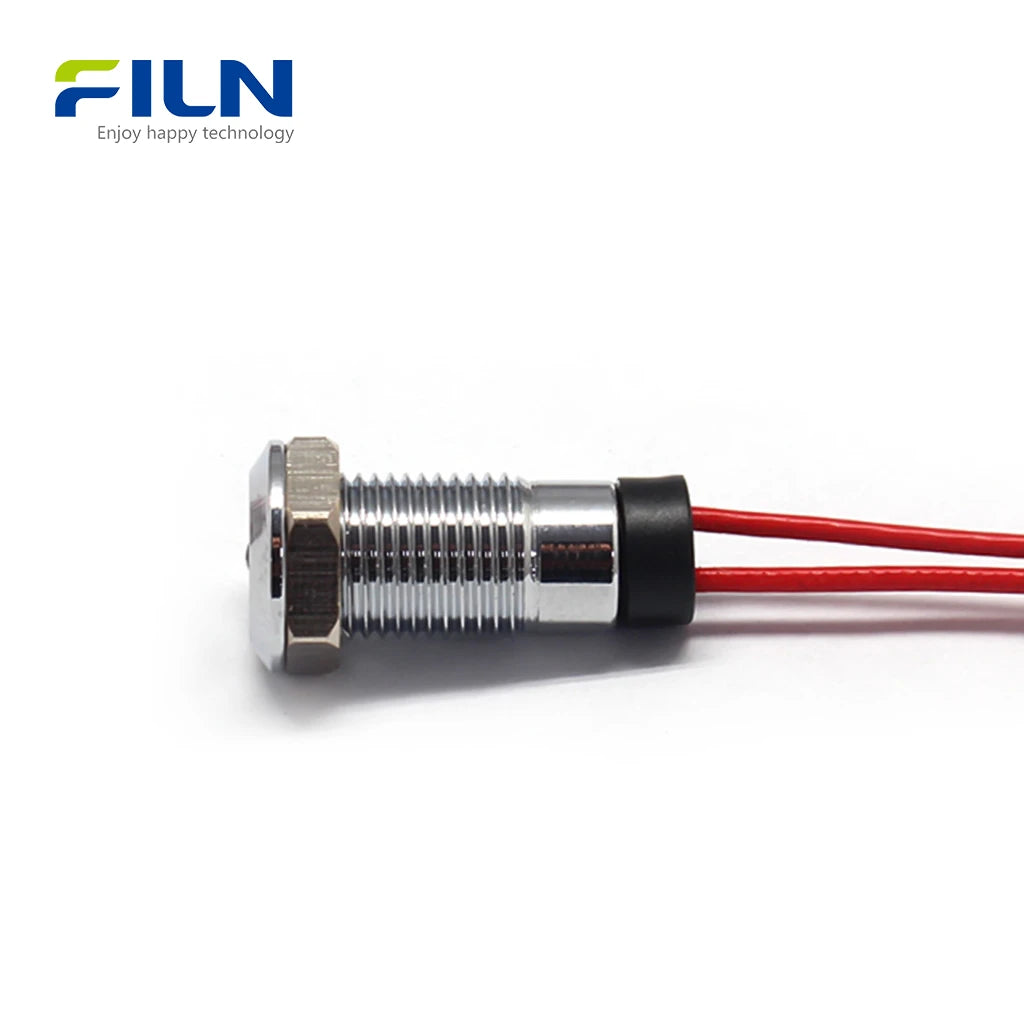

- Hochwertige Hardware: Enthält ein glattes M8-Gewinde, eine spezielle Mutter und einen wasserdichten O-Ring für eine sichere Montage.
Installationsanleitung
- Bohren Sie ein Loch mit 8 mm Durchmesser in die Oberfläche der Schalttafel.
- Führen Sie die Kontrollleuchte von oben durch die Platte.
- Legen Sie den wasserdichten O-Ring bei Bedarf auf die Unterseite.
- Befestigen Sie die Leuchte, indem Sie die M8-Mutter von der Rückseite der Platte festziehen.
- Verbinden Sie die Anschlussdrähte mit Ihrer Gleichstromquelle (unpolar).
Was ist eine DC-Kontrollleuchte?
Eine DC-Kontrollleuchte ist eine entscheidende visuelle Signalkomponente, die in der Industrieautomation verwendet wird, um den Status elektrischer Schaltkreise anzuzeigen. Im Gegensatz zu herkömmlichen Glühlampen verbrauchen diese LED-Versionen nur minimale Energie (≤20mA) und bieten eine wesentlich längere Lebensdauer. In modernen B2B-Anwendungen ist die 8-mm-Montagegröße ein Standard für platzsparende Schalttafeln. Die FL1M-08DW-2 erfüllt speziell die Anforderung an Integration auf kleinem Raum bei gleichzeitig hohem Schutzgrad (IP67), was einen zuverlässigen Betrieb in rauen Umgebungen wie der CNC-Bearbeitung oder in Marinesystemen gewährleistet.
FILN Werksdirekter Vorteil
- ✔ Direkt vom Hersteller: Wettbewerbsfähige B2B-Preise und Großlieferungen.
- ✔ Vollständige Anpassung: Einstellbare Spannung, Kabellänge und Anschlüsse.
- ✔ Globale Logistik: Schneller weltweiter Versand von unserem Werk in Wenzhou.
Offizielle Website: www.filn.com
Kontaktieren Sie uns: inquiry@cnylin.com.cn
Häufig gestellte Fragen
F: Was ist der Unterschied zwischen den Modellen DW-1 und DW-2?
A: Das DW-2-Modell ist mit einer kürzeren Gehäuselänge konzipiert, wodurch es ideal für flache Paneele ist, wo der Platz begrenzt ist.
F: Ist es wichtig, welches Kabel ich an Plus oder Minus anschließe?
A: Nein, unsere 8-mm-DC-Kontrollleuchte verwendet unpolare LED-Perlen, was eine einfachere und schnellere Installation ermöglicht.
F: Ist diese Leuchte für den Außeneinsatz geeignet?
A: Ja, mit einer IP67-Wasserdichtigkeit ist sie gegen starken Regen und vorübergehendes Untertauchen geschützt.
Sehr geehrte Kunden,
Bei FILN sind wir auf die Lieferung von präzisionsgefertigten Kontrollleuchten, Drucktastern und Wippschaltern spezialisiert, die auf Ihre individuellen Anforderungen zugeschnitten sind. Während unsere Produkte standardmäßig in den Spannungsbereichen (12-24V und 110-220V) erhältlich sind, wissen wir, dass spezielle Anwendungen Flexibilität erfordern.
Benötigen Sie eine kundenspezifische Spannungslösung? Teilen Sie uns einfach Ihre gewünschten Spannungsspezifikationen (z. B. 5V, 48V oder nicht standardisierte Bereiche) mit, und unser Entwicklungsteam wird innerhalb von 10-15 Werktagen eine Lösung entwickeln.
Warum FILN für die kundenspezifische Fertigung wählen?
✅ Fachwissen, dem Sie vertrauen können: Über 20 Jahre Erfahrung in der Produktion von elektronischen Bauteilen in Industriequalität.
✅ End-to-End-Anpassung: Von Spannungsanpassungen bis hin zu maßgeschneiderten Designs (Form, Farbe, IP-Schutzart) passen wir uns Ihren Bedürfnissen an.
✅ Qualität garantiert: Alle Sonderanfertigungen werden strengen Tests unterzogen, um die CE/RoHS/IP65-Standards zu erfüllen.
✅ Skalierbarer Support: Ob Prototypen oder Großbestellungen, wir gewährleisten eine reibungslose Lieferung.
So funktioniert es
Beratung: Teilen Sie uns Ihre technischen Anforderungen per E-Mail oder über unser Kontaktformular mit.
Design & Genehmigung: Erhalten Sie 3D-Modelle oder Muster zur Bestätigung.
Produktion & Qualitätskontrolle: Präzisionsfertigung mit Echtzeit-Updates.
Globaler Versand: Nachverfolgbare Logistik bis zu Ihrer Haustür.
Kontaktieren Sie uns noch heute
E-Mail: inquiry@cnylin.com.cn
